OPEL MOKKA X 2018 Manual de infoentretenimiento (in Spanish)

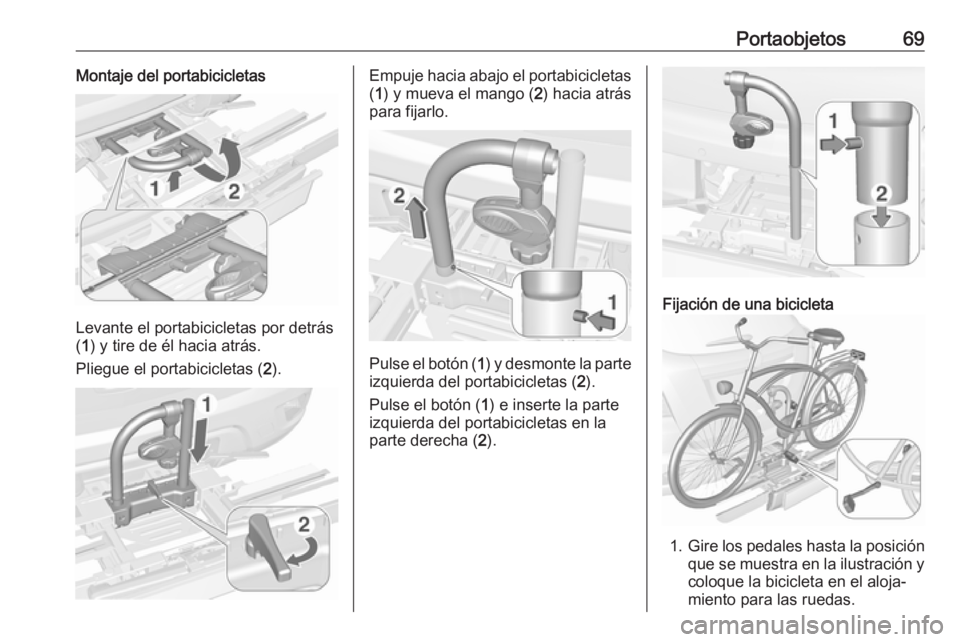

Portaobjetos69Montaje del portabicicletas
Levante el portabicicletas por detrás
( 1 ) y tire de él hacia atrás.
Pliegue el portabicicletas ( 2).
Empuje hacia abajo el portabicicletas
( 1 ) y mueva el mango ( 2) hacia atrás
para fijarlo.
Pulse el botón ( 1) y desmonte la parte
izquierda del portabicicletas ( 2).
Pulse el botón ( 1) e inserte la parte
izquierda del portabicicletas en la
parte derecha ( 2).
Fijación de una bicicleta
1. Gire los pedales hasta la posición
que se muestra en la ilustración y
coloque la bicicleta en el aloja‐
miento para las ruedas.

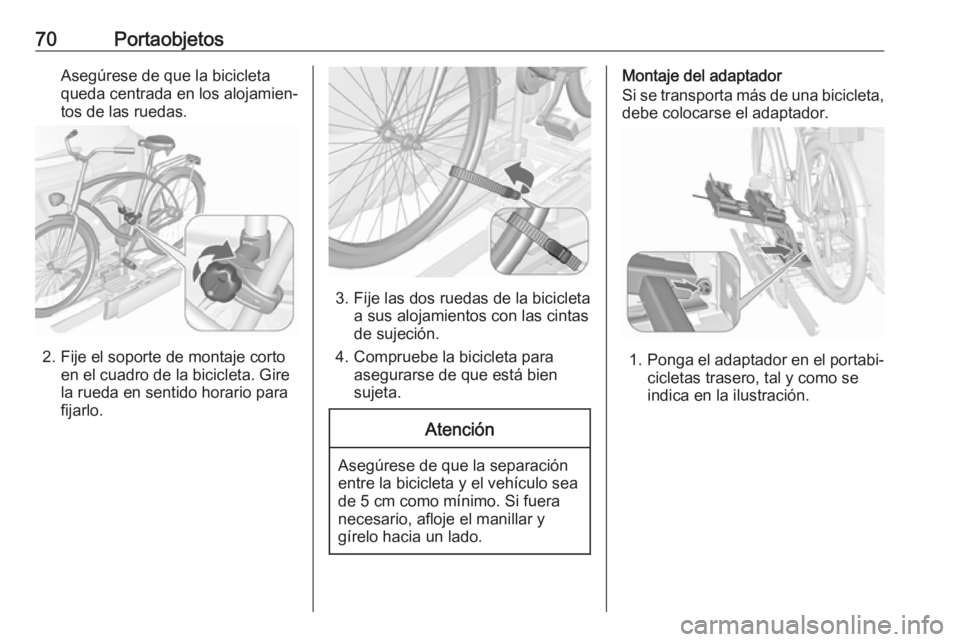

70PortaobjetosAsegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.
2. Fije el soporte de montaje corto en el cuadro de la bicicleta. Gire
la rueda en sentido horario para
fijarlo.
3. Fije las dos ruedas de la bicicleta a sus alojamientos con las cintas
de sujeción.
4. Compruebe la bicicleta para asegurarse de que está bien
sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y
gírelo hacia un lado.
Montaje del adaptador
Si se transporta más de una bicicleta,
debe colocarse el adaptador.
1. Ponga el adaptador en el portabi‐
cicletas trasero, tal y como se
indica en la ilustración.

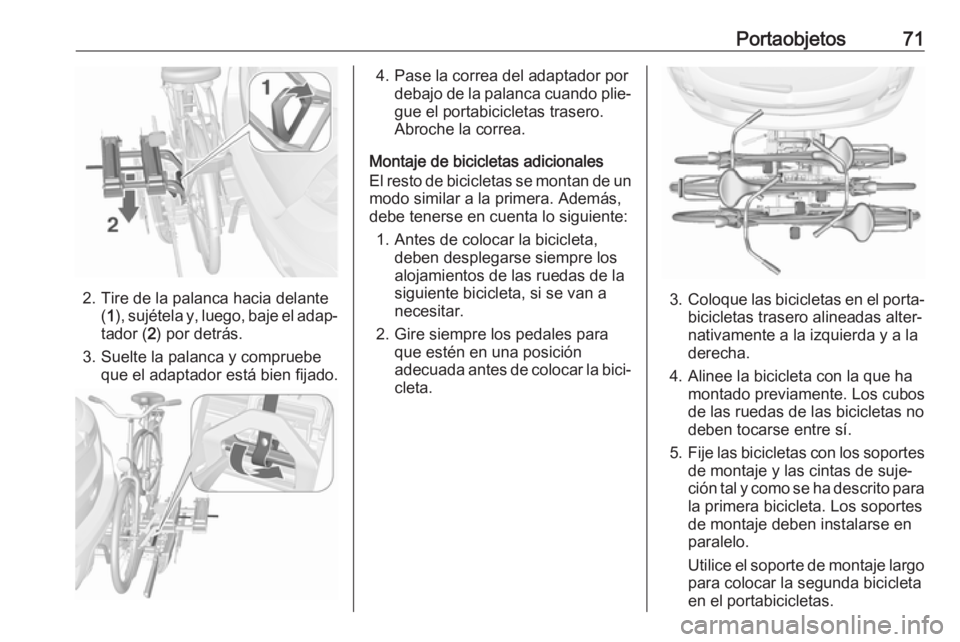

Portaobjetos71
2. Tire de la palanca hacia delante(1 ), sujétela y, luego, baje el adap‐
tador ( 2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.
4. Pase la correa del adaptador por debajo de la palanca cuando plie‐gue el portabicicletas trasero.
Abroche la correa.
Montaje de bicicletas adicionales
El resto de bicicletas se montan de un
modo similar a la primera. Además,
debe tenerse en cuenta lo siguiente:
1. Antes de colocar la bicicleta, deben desplegarse siempre los
alojamientos de las ruedas de la
siguiente bicicleta, si se van a
necesitar.
2. Gire siempre los pedales para que estén en una posición
adecuada antes de colocar la bici‐
cleta.
3. Coloque las bicicletas en el porta‐
bicicletas trasero alineadas alter‐nativamente a la izquierda y a la
derecha.
4. Alinee la bicicleta con la que ha montado previamente. Los cubos
de las ruedas de las bicicletas no
deben tocarse entre sí.
5. Fije las bicicletas con los soportes
de montaje y las cintas de suje‐
ción tal y como se ha descrito para
la primera bicicleta. Los soportes de montaje deben instalarse en
paralelo.
Utilice el soporte de montaje largo
para colocar la segunda bicicleta
en el portabicicletas.

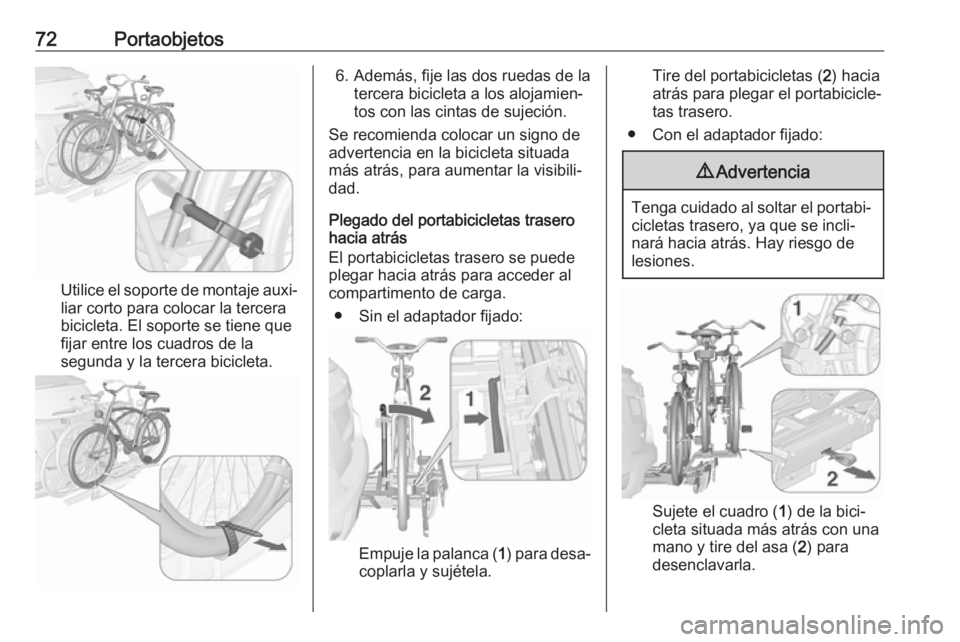

72Portaobjetos
Utilice el soporte de montaje auxi‐liar corto para colocar la tercera
bicicleta. El soporte se tiene que
fijar entre los cuadros de la
segunda y la tercera bicicleta.
6. Además, fije las dos ruedas de la tercera bicicleta a los alojamien‐
tos con las cintas de sujeción.
Se recomienda colocar un signo de
advertencia en la bicicleta situada
más atrás, para aumentar la visibili‐
dad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
● Sin el adaptador fijado:
Empuje la palanca ( 1) para desa‐
coplarla y sujétela.
Tire del portabicicletas ( 2) hacia
atrás para plegar el portabicicle‐ tas trasero.
● Con el adaptador fijado:9 Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de
lesiones.
Sujete el cuadro ( 1) de la bici‐
cleta situada más atrás con una
mano y tire del asa ( 2) para
desenclavarla.

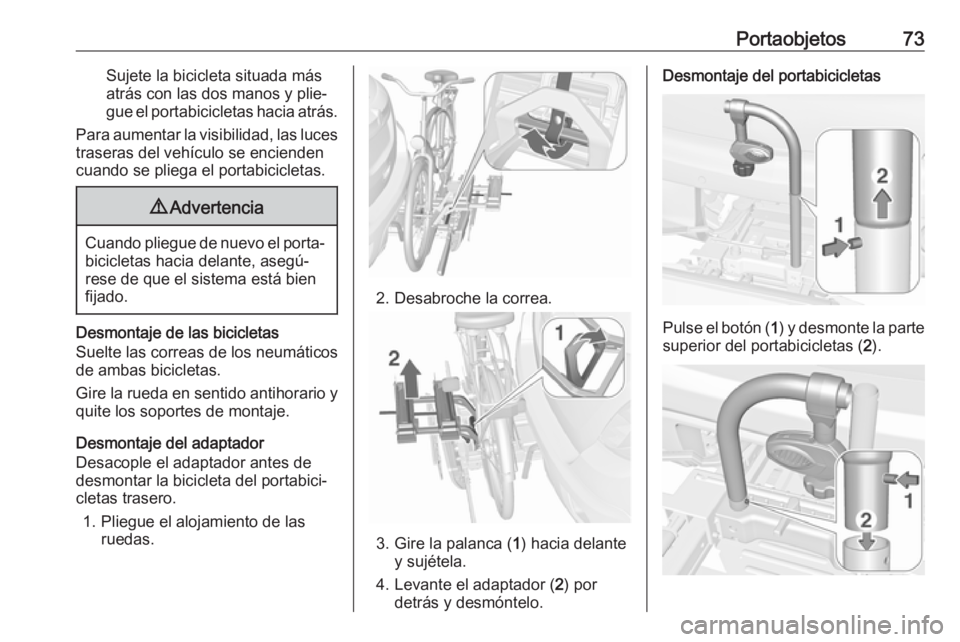

Portaobjetos73Sujete la bicicleta situada más
atrás con las dos manos y plie‐
gue el portabicicletas hacia atrás.
Para aumentar la visibilidad, las luces traseras del vehículo se encienden
cuando se pliega el portabicicletas.9 Advertencia
Cuando pliegue de nuevo el porta‐
bicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.
Desmontaje de las bicicletas
Suelte las correas de los neumáticos
de ambas bicicletas.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador
Desacople el adaptador antes de
desmontar la bicicleta del portabici‐
cletas trasero.
1. Pliegue el alojamiento de las ruedas.
2. Desabroche la correa.
3. Gire la palanca ( 1) hacia delante
y sujétela.
4. Levante el adaptador ( 2) por
detrás y desmóntelo.
Desmontaje del portabicicletas
Pulse el botón ( 1) y desmonte la parte
superior del portabicicletas ( 2).

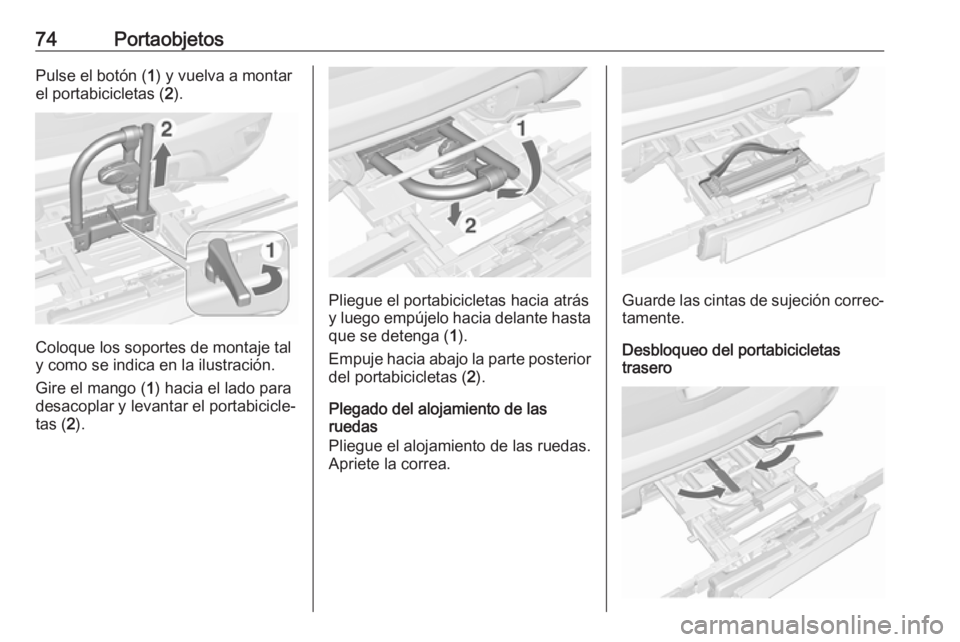

74PortaobjetosPulse el botón (1) y vuelva a montar
el portabicicletas ( 2).
Coloque los soportes de montaje tal
y como se indica en la ilustración.
Gire el mango ( 1) hacia el lado para
desacoplar y levantar el portabicicle‐ tas ( 2).
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga ( 1).
Empuje hacia abajo la parte posterior
del portabicicletas ( 2).
Plegado del alojamiento de las
ruedas
Pliegue el alojamiento de las ruedas.
Apriete la correa.Guarde las cintas de sujeción correc‐ tamente.
Desbloqueo del portabicicletas
trasero

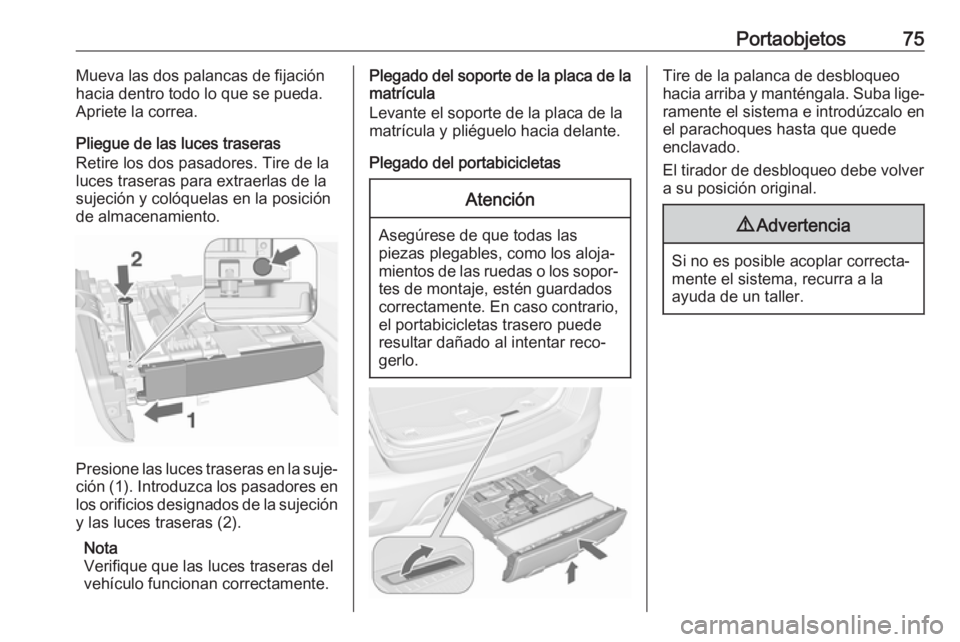

Portaobjetos75Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda. Apriete la correa.
Pliegue de las luces traseras
Retire los dos pasadores. Tire de la
luces traseras para extraerlas de la
sujeción y colóquelas en la posición
de almacenamiento.
Presione las luces traseras en la suje‐
ción (1). Introduzca los pasadores en los orificios designados de la sujeción
y las luces traseras (2).
Nota
Verifique que las luces traseras del
vehículo funcionan correctamente.
Plegado del soporte de la placa de la
matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia delante.
Plegado del portabicicletasAtención
Asegúrese de que todas las piezas plegables, como los aloja‐
mientos de las ruedas o los sopor‐ tes de montaje, estén guardados
correctamente. En caso contrario, el portabicicletas trasero puede
resultar dañado al intentar reco‐ gerlo.
Tire de la palanca de desbloqueohacia arriba y manténgala. Suba lige‐ ramente el sistema e introdúzcalo en
el parachoques hasta que quede
enclavado.
El tirador de desbloqueo debe volver
a su posición original.9 Advertencia
Si no es posible acoplar correcta‐
mente el sistema, recurra a la
ayuda de un taller.

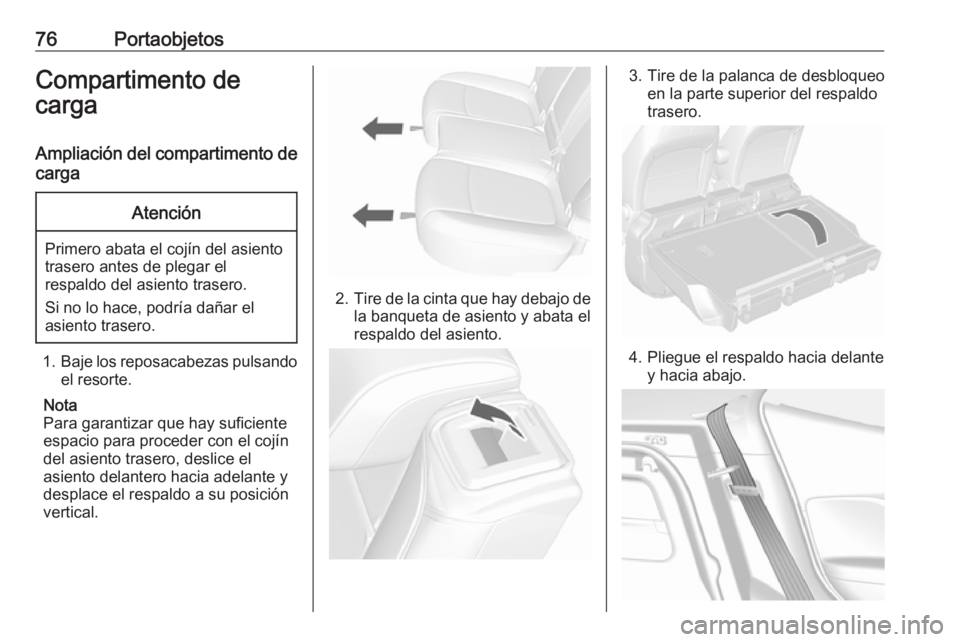

76PortaobjetosCompartimento de
carga
Ampliación del compartimento de
cargaAtención
Primero abata el cojín del asiento
trasero antes de plegar el
respaldo del asiento trasero.
Si no lo hace, podría dañar el
asiento trasero.
1. Baje los reposacabezas pulsando
el resorte.
Nota
Para garantizar que hay suficiente
espacio para proceder con el cojín
del asiento trasero, deslice el
asiento delantero hacia adelante y
desplace el respaldo a su posición
vertical.
2. Tire de la cinta que hay debajo de
la banqueta de asiento y abata el
respaldo del asiento.
3. Tire de la palanca de desbloqueo en la parte superior del respaldo
trasero.
4. Pliegue el respaldo hacia delante y hacia abajo.

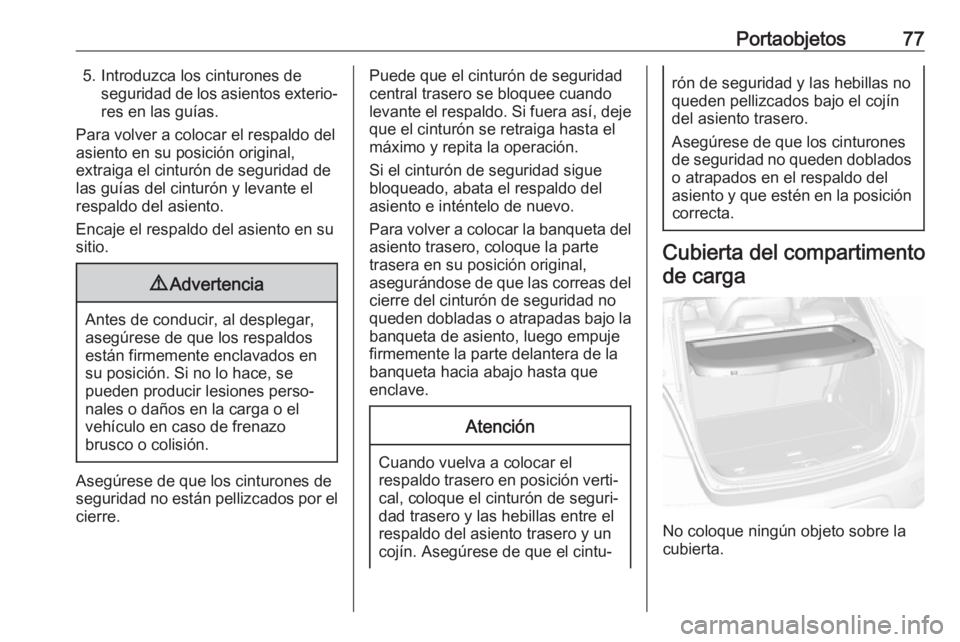

Portaobjetos775. Introduzca los cinturones deseguridad de los asientos exterio‐
res en las guías.
Para volver a colocar el respaldo del
asiento en su posición original,
extraiga el cinturón de seguridad de
las guías del cinturón y levante el
respaldo del asiento.
Encaje el respaldo del asiento en su
sitio.9 Advertencia
Antes de conducir, al desplegar,
asegúrese de que los respaldos están firmemente enclavados ensu posición. Si no lo hace, se
pueden producir lesiones perso‐
nales o daños en la carga o el
vehículo en caso de frenazo
brusco o colisión.
Asegúrese de que los cinturones de
seguridad no están pellizcados por el cierre.
Puede que el cinturón de seguridad
central trasero se bloquee cuando
levante el respaldo. Si fuera así, deje
que el cinturón se retraiga hasta el
máximo y repita la operación.
Si el cinturón de seguridad sigue bloqueado, abata el respaldo del
asiento e inténtelo de nuevo.
Para volver a colocar la banqueta del asiento trasero, coloque la parte
trasera en su posición original,
asegurándose de que las correas del
cierre del cinturón de seguridad no
queden dobladas o atrapadas bajo la banqueta de asiento, luego empuje
firmemente la parte delantera de la
banqueta hacia abajo hasta que
enclave.Atención
Cuando vuelva a colocar el respaldo trasero en posición verti‐ cal, coloque el cinturón de seguri‐
dad trasero y las hebillas entre el
respaldo del asiento trasero y un
cojín. Asegúrese de que el cintu‐
rón de seguridad y las hebillas no
queden pellizcados bajo el cojín
del asiento trasero.
Asegúrese de que los cinturones
de seguridad no queden doblados o atrapados en el respaldo del
asiento y que estén en la posición correcta.
Cubierta del compartimento
de carga
No coloque ningún objeto sobre la
cubierta.

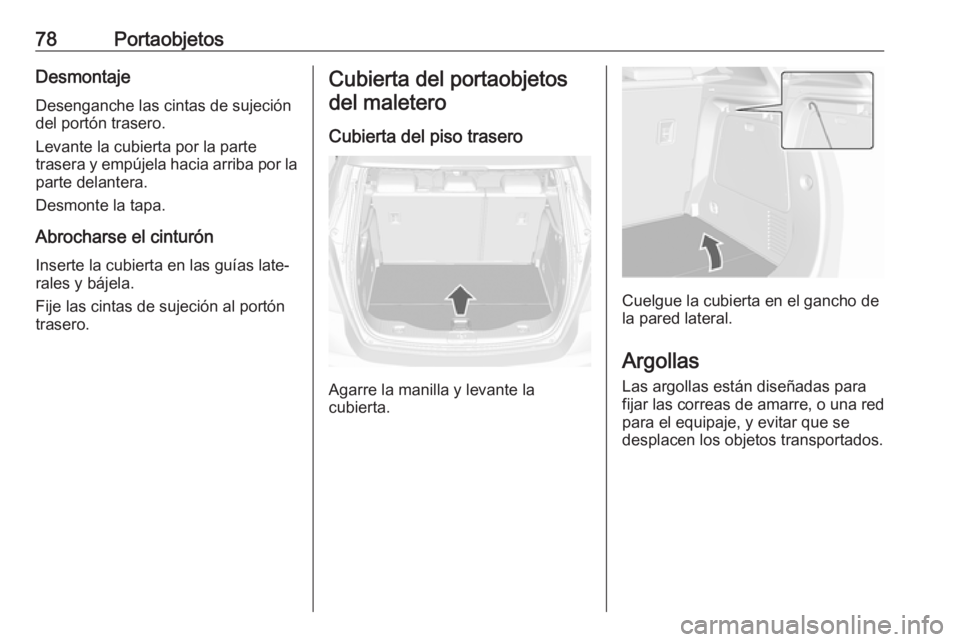

78PortaobjetosDesmontaje
Desenganche las cintas de sujeción
del portón trasero.
Levante la cubierta por la parte
trasera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Abrocharse el cinturón
Inserte la cubierta en las guías late‐
rales y bájela.
Fije las cintas de sujeción al portón
trasero.Cubierta del portaobjetos
del maletero
Cubierta del piso trasero
Agarre la manilla y levante la
cubierta.
Cuelgue la cubierta en el gancho de
la pared lateral.
Argollas
Las argollas están diseñadas para fijar las correas de amarre, o una red para el equipaje, y evitar que se
desplacen los objetos transportados.
