Wskaźniki i przyrządy79PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośna popielniczka
Przenośna popielniczka do użytku
wewnątrz samochodu. W celu użycia otworzyć pokrywkę.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Maksymalną prędkość jazdy można
ograniczyć za pomocą funkcji
ogranicznika prędkości. Jeśli układ regulatora prędkości jest
zainstalowany, na desce rozdzielczej znajduje się etykieta ostrzegawcza.
W przypadku krótkiego
przekroczenia ustalonego limitu
prędkości jazdy brzęczyk
ostrzegawczy włączy się na
10 sekund.
Uwaga
W szczególnych okolicznościach
(np. strome zbocza) prędkość
pojazdu może przekroczyć
określony limit.

80Wskaźniki i przyrządyLicznik przebiegu
całkowitego
Wyświetla zarejestrowany przebieg w
km.
Licznik przebiegu
dziennego Licznik przebiegu dziennego
wskazuje przebieg od ostatniego
wyzerowania.
W celu wyświetlenia licznika
przebiegu dziennego jeden raz
nacisnąć przycisk na końcu dźwigni
wycieraczek.
Aby wyzerować, wyświetlić licznik
przebiegu dziennego i przy
włączonym zapłonie nacisnąć i
przytrzymać wciśnięty przycisk przez
kilka sekund. Wyświetlana wartość
będzie migać i zostanie wyzerowana.
Tachograf 3 94.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku.

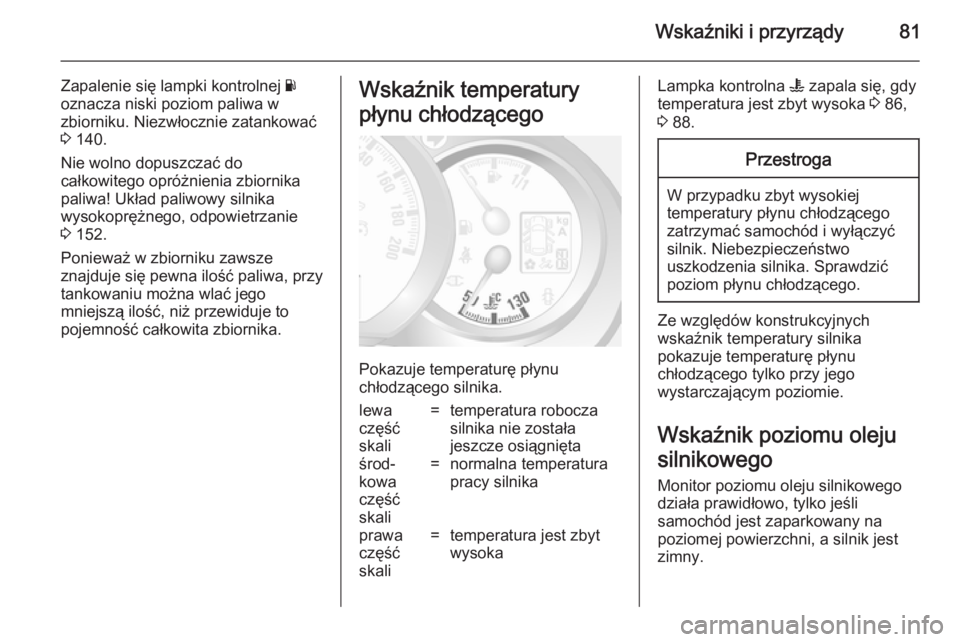

Wskaźniki i przyrządy81
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w zbiorniku. Niezwłocznie zatankować
3 140.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa! Układ paliwowy silnika
wysokoprężnego, odpowietrzanie
3 152.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
lewa
część
skali=temperatura robocza
silnika nie została
jeszcze osiągniętaśrod‐
kowa
część
skali=normalna temperatura
pracy silnikaprawa
część
skali=temperatura jest zbyt
wysokaLampka kontrolna W zapala się, gdy
temperatura jest zbyt wysoka 3 86,
3 88.Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Ze względów konstrukcyjnych
wskaźnik temperatury silnika
pokazuje temperaturę płynu
chłodzącego tylko przy jego
wystarczającym poziomie.
Wskaźnik poziomu oleju
silnikowego
Monitor poziomu oleju silnikowego
działa prawidłowo, tylko jeśli
samochód jest zaparkowany na
poziomej powierzchni, a silnik jest
zimny.

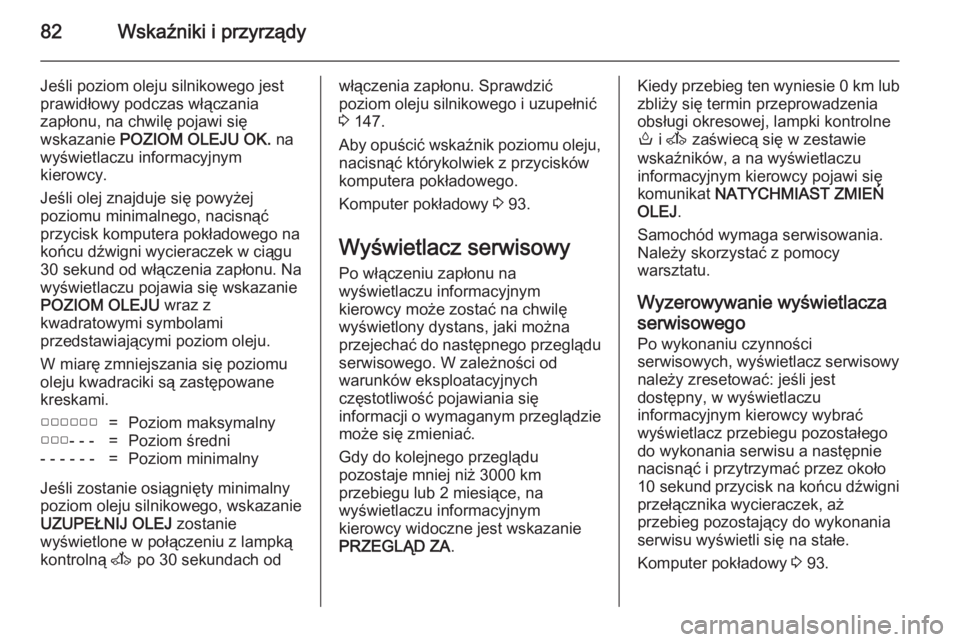

82Wskaźniki i przyrządy
Jeśli poziom oleju silnikowego jest
prawidłowy podczas włączania
zapłonu, na chwilę pojawi się
wskazanie POZIOM OLEJU OK. na
wyświetlaczu informacyjnym kierowcy.
Jeśli olej znajduje się powyżej
poziomu minimalnego, nacisnąć
przycisk komputera pokładowego na
końcu dźwigni wycieraczek w ciągu
30 sekund od włączenia zapłonu. Na
wyświetlaczu pojawia się wskazanie
POZIOM OLEJU wraz z
kwadratowymi symbolami
przedstawiającymi poziom oleju.
W miarę zmniejszania się poziomu
oleju kwadraciki są zastępowane
kreskami.▢▢▢▢▢▢=Poziom maksymalny▢▢▢- - -=Poziom średni- - - - - -=Poziom minimalny
Jeśli zostanie osiągnięty minimalny
poziom oleju silnikowego, wskazanie
UZUPEŁNIJ OLEJ zostanie
wyświetlone w połączeniu z lampką
kontrolną A po 30 sekundach od
włączenia zapłonu. Sprawdzić
poziom oleju silnikowego i uzupełnić
3 147.
Aby opuścić wskaźnik poziomu oleju,
nacisnąć którykolwiek z przycisków
komputera pokładowego.
Komputer pokładowy 3 93.
Wyświetlacz serwisowy Po włączeniu zapłonu na
wyświetlaczu informacyjnym
kierowcy może zostać na chwilę
wyświetlony dystans, jaki można
przejechać do następnego przeglądu serwisowego. W zależności od
warunków eksploatacyjnych
częstotliwość pojawiania się
informacji o wymaganym przeglądzie może się zmieniać.
Gdy do kolejnego przeglądu
pozostaje mniej niż 3000 km
przebiegu lub 2 miesiące, na
wyświetlaczu informacyjnym
kierowcy widoczne jest wskazanie
PRZEGLĄD ZA .Kiedy przebieg ten wyniesie 0 km lub
zbliży się termin przeprowadzenia
obsługi okresowej, lampki kontrolne
o i A zaświecą się w zestawie
wskaźników, a na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat NATYCHMIAST ZMIEŃ
OLEJ .
Samochód wymaga serwisowania. Należy skorzystać z pomocy
warsztatu.
Wyzerowywanie wyświetlacza
serwisowego
Po wykonaniu czynności
serwisowych, wyświetlacz serwisowy należy zresetować: jeśli jest
dostępny, w wyświetlaczu
informacyjnym kierowcy wybrać
wyświetlacz przebiegu pozostałego
do wykonania serwisu a następnie nacisnąć i przytrzymać przez około
10 sekund przycisk na końcu dźwigni
przełącznika wycieraczek, aż
przebieg pozostający do wykonania
serwisu wyświetli się na stałe.
Komputer pokładowy 3 93.

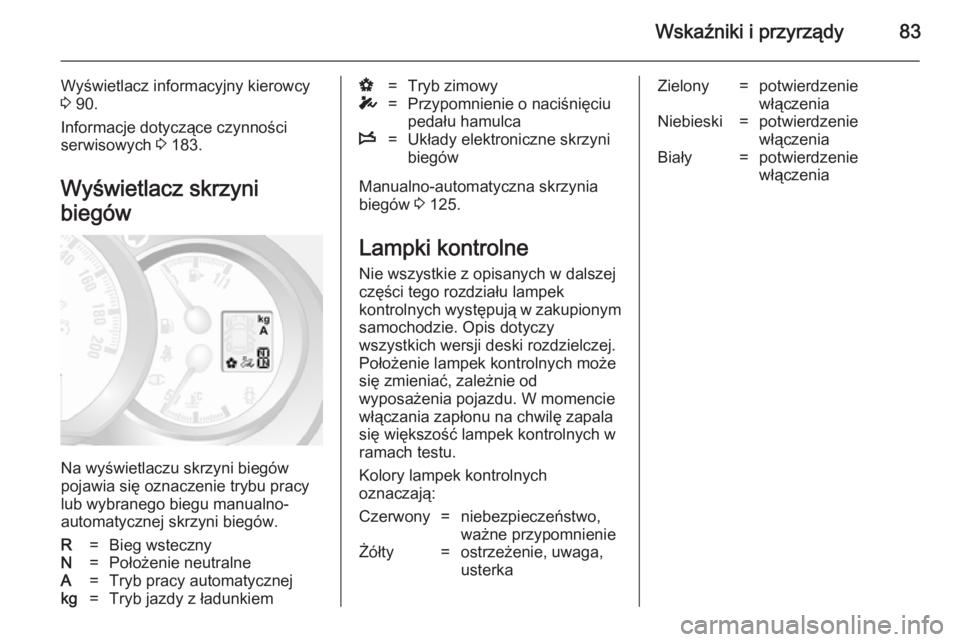

Wskaźniki i przyrządy83
Wyświetlacz informacyjny kierowcy
3 90.
Informacje dotyczące czynności
serwisowych 3 183.
Wyświetlacz skrzyni
biegów
Na wyświetlaczu skrzyni biegów
pojawia się oznaczenie trybu pracy
lub wybranego biegu manualno- automatycznej skrzyni biegów.
R=Bieg wstecznyN=Położenie neutralneA=Tryb pracy automatycznejkg=Tryb jazdy z ładunkiemV=Tryb zimowyT=Przypomnienie o naciśnięciu
pedału hamulcaW=Układy elektroniczne skrzyni
biegów
Manualno-automatyczna skrzynia biegów 3 125.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:
Czerwony=niebezpieczeństwo,
ważne przypomnienieŻółty=ostrzeżenie, uwaga,
usterkaZielony=potwierdzenie
włączeniaNiebieski=potwierdzenie
włączeniaBiały=potwierdzenie
włączenia

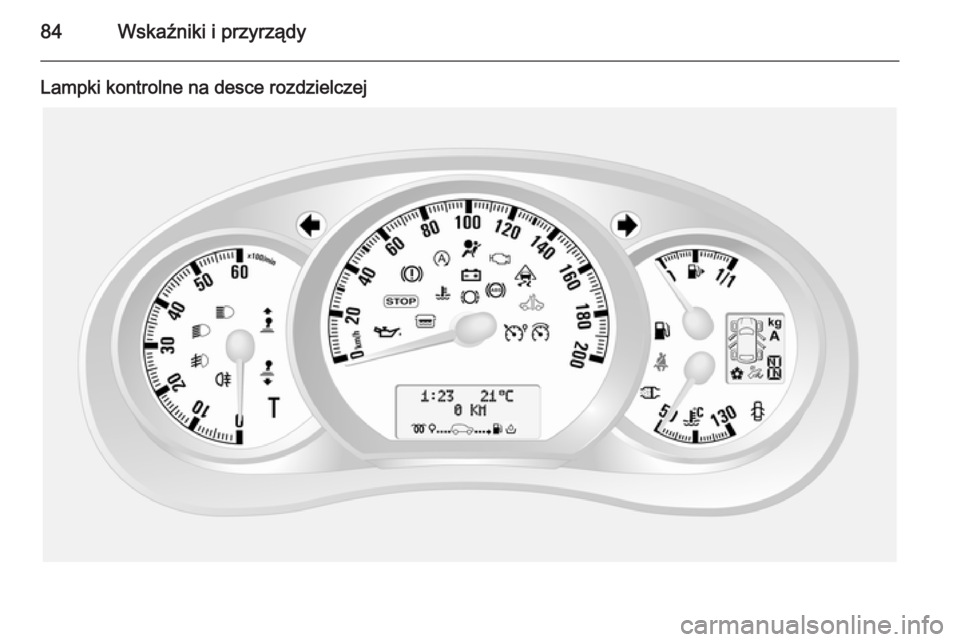

84Wskaźniki i przyrządy
Lampki kontrolne na desce rozdzielczej

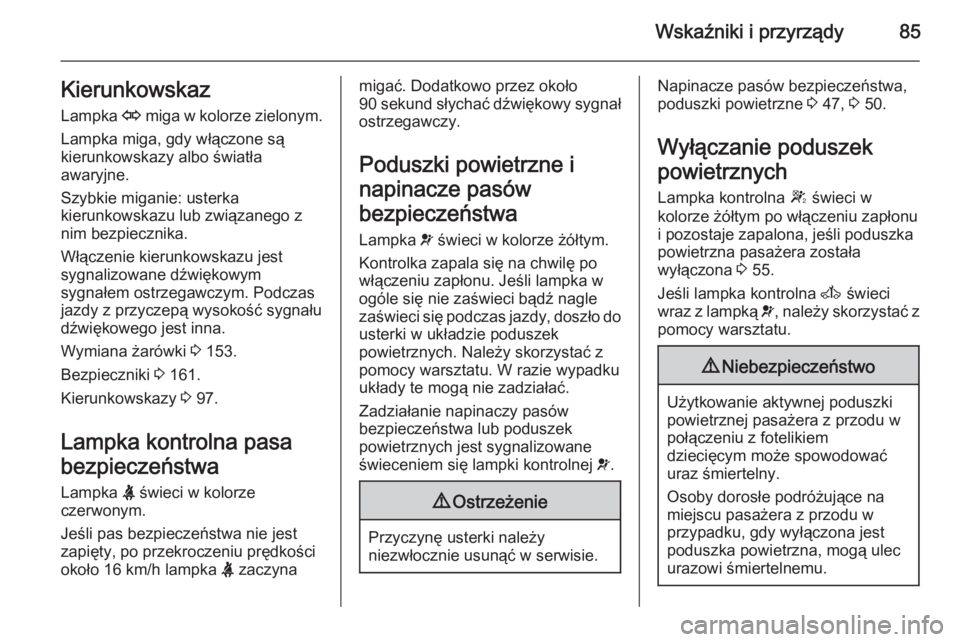

Wskaźniki i przyrządy85Kierunkowskaz
Lampka O miga w kolorze zielonym.
Lampka miga, gdy włączone są
kierunkowskazy albo światła
awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika.
Włączenie kierunkowskazu jest
sygnalizowane dźwiękowym
sygnałem ostrzegawczym. Podczas jazdy z przyczepą wysokość sygnału
dźwiękowego jest inna.
Wymiana żarówki 3 153.
Bezpieczniki 3 161.
Kierunkowskazy 3 97.
Lampka kontrolna pasa
bezpieczeństwa Lampka X świeci w kolorze
czerwonym.
Jeśli pas bezpieczeństwa nie jest
zapięty, po przekroczeniu prędkości
około 16 km/h lampka X zaczynamigać. Dodatkowo przez około
90 sekund słychać dźwiękowy sygnał
ostrzegawczy.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze żółtym.
Kontrolka zapala się na chwilę po
włączeniu zapłonu. Jeśli lampka w
ogóle się nie zaświeci bądź nagle
zaświeci się podczas jazdy, doszło do
usterki w układzie poduszek
powietrznych. Należy skorzystać z
pomocy warsztatu. W razie wypadku
układy te mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 47, 3 50.
Wyłączanie poduszek
powietrznych Lampka kontrolna W świeci w
kolorze żółtym po włączeniu zapłonu
i pozostaje zapalona, jeśli poduszka
powietrzna pasażera została
wyłączona 3 55.
Jeśli lampka kontrolna A świeci
wraz z lampką v, należy skorzystać z
pomocy warsztatu.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.

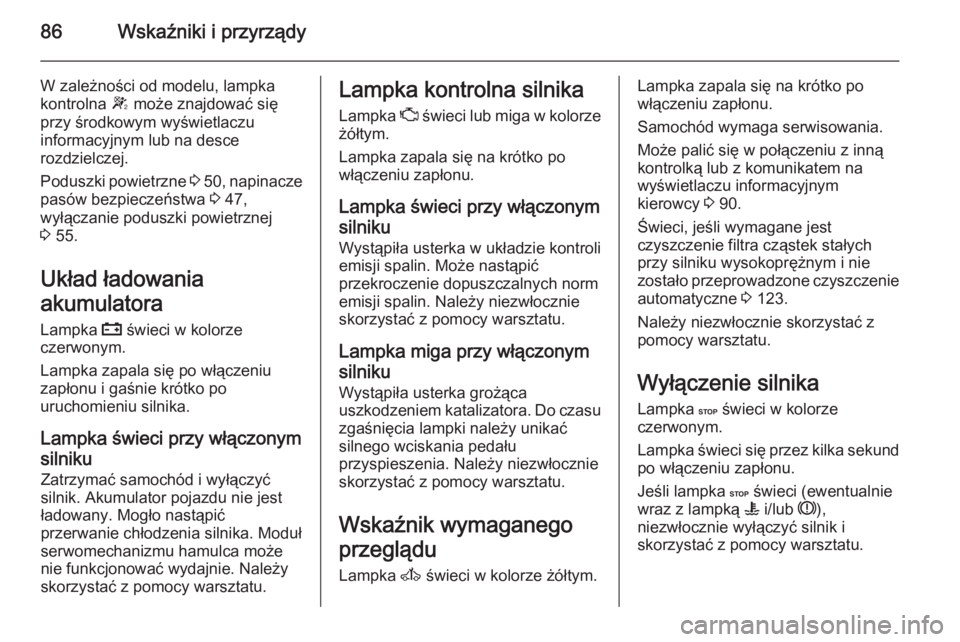

86Wskaźniki i przyrządy
W zależności od modelu, lampkakontrolna W może znajdować się
przy środkowym wyświetlaczu
informacyjnym lub na desce
rozdzielczej.
Poduszki powietrzne 3 50 , napinacze
pasów bezpieczeństwa 3 47,
wyłączanie poduszki powietrznej
3 55.
Układ ładowania
akumulatora Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli
emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonym silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego
przeglądu Lampka A świeci w kolorze żółtym.Lampka zapala się na krótko po
włączeniu zapłonu.
Samochód wymaga serwisowania. Może palić się w połączeniu z inną
kontrolką lub z komunikatem na
wyświetlaczu informacyjnym
kierowcy 3 90.
Świeci, jeśli wymagane jest
czyszczenie filtra cząstek stałych
przy silniku wysokoprężnym i nie
zostało przeprowadzone czyszczenie
automatyczne 3 123.
Należy niezwłocznie skorzystać z
pomocy warsztatu.
Wyłączenie silnika Lampka C świeci w kolorze
czerwonym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu.
Jeśli lampka C świeci (ewentualnie
wraz z lampką W i/lub R),
niezwłocznie wyłączyć silnik i
skorzystać z pomocy warsztatu.

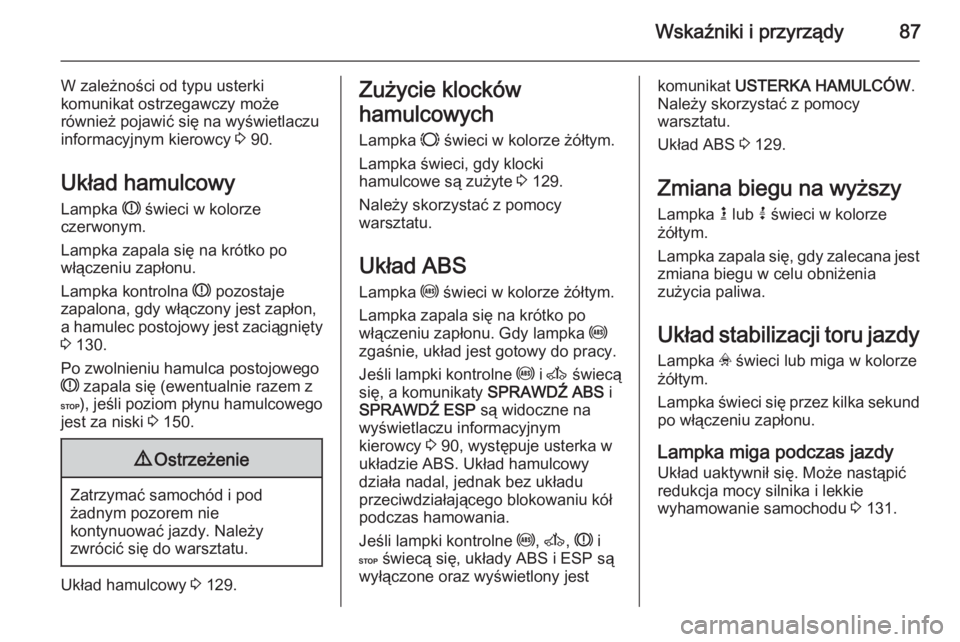

Wskaźniki i przyrządy87
W zależności od typu usterki
komunikat ostrzegawczy może
również pojawić się na wyświetlaczu
informacyjnym kierowcy 3 90.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka kontrolna R pozostaje
zapalona, gdy włączony jest zapłon,
a hamulec postojowy jest zaciągnięty
3 130.
Po zwolnieniu hamulca postojowego
R zapala się (ewentualnie razem z
C ), jeśli poziom płynu hamulcowego
jest za niski 3 150.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Układ hamulcowy 3 129.
Zużycie klocków
hamulcowych Lampka F świeci w kolorze żółtym.
Lampka świeci, gdy klocki
hamulcowe są zużyte 3 129.
Należy skorzystać z pomocy
warsztatu.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu. Gdy lampka u
zgaśnie, układ jest gotowy do pracy.
Jeśli lampki kontrolne u i A świecą
się, a komunikaty SPRAWDŹ ABS i
SPRAWDŹ ESP są widoczne na
wyświetlaczu informacyjnym
kierowcy 3 90, występuje usterka w
układzie ABS. Układ hamulcowy działa nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Jeśli lampki kontrolne u, A , R i
C świecą się, układy ABS i ESP są
wyłączone oraz wyświetlony jestkomunikat USTERKA HAMULCÓW .
Należy skorzystać z pomocy warsztatu.
Układ ABS 3 129.
Zmiana biegu na wyższy Lampka k lub j świeci w kolorze
żółtym.
Lampka zapala się, gdy zalecana jest
zmiana biegu w celu obniżenia
zużycia paliwa.
Układ stabilizacji toru jazdy
Lampka v świeci lub miga w kolorze
żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu.
Lampka miga podczas jazdy
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu 3 131.

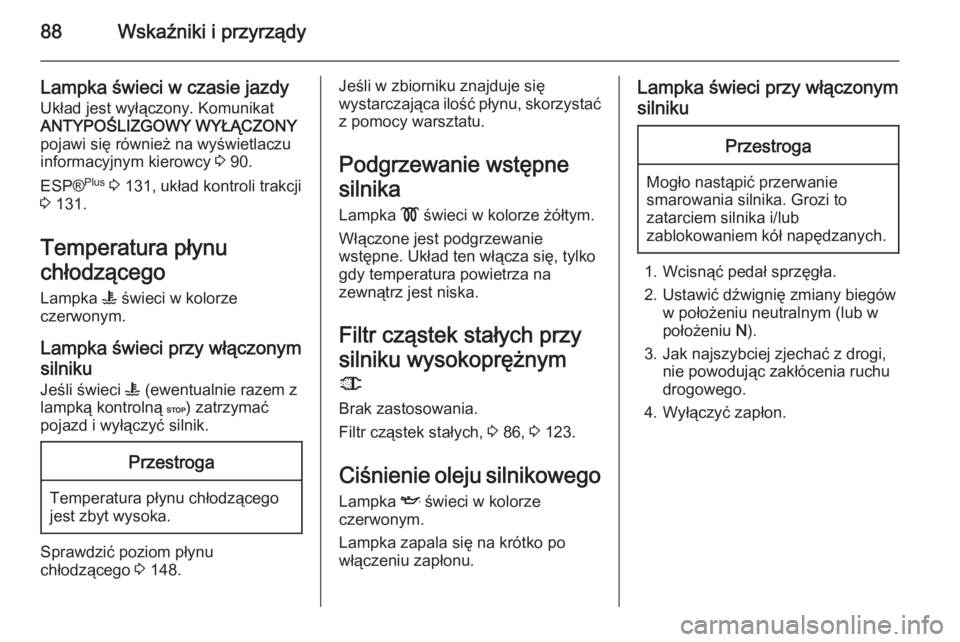

88Wskaźniki i przyrządy
Lampka świeci w czasie jazdyUkład jest wyłączony. Komunikat
ANTYPOŚLIZGOWY WYŁĄCZONY
pojawi się również na wyświetlaczu
informacyjnym kierowcy 3 90.
ESP® Plus
3 131, układ kontroli trakcji
3 131.
Temperatura płynu
chłodzącego
Lampka W świeci w kolorze
czerwonym.
Lampka świeci przy włączonym
silniku
Jeśli świeci W (ewentualnie razem z
lampką kontrolną C) zatrzymać
pojazd i wyłączyć silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 148.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Podgrzewanie wstępnesilnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym 8
Brak zastosowania.
Filtr cząstek stałych, 3 86, 3 123.
Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
