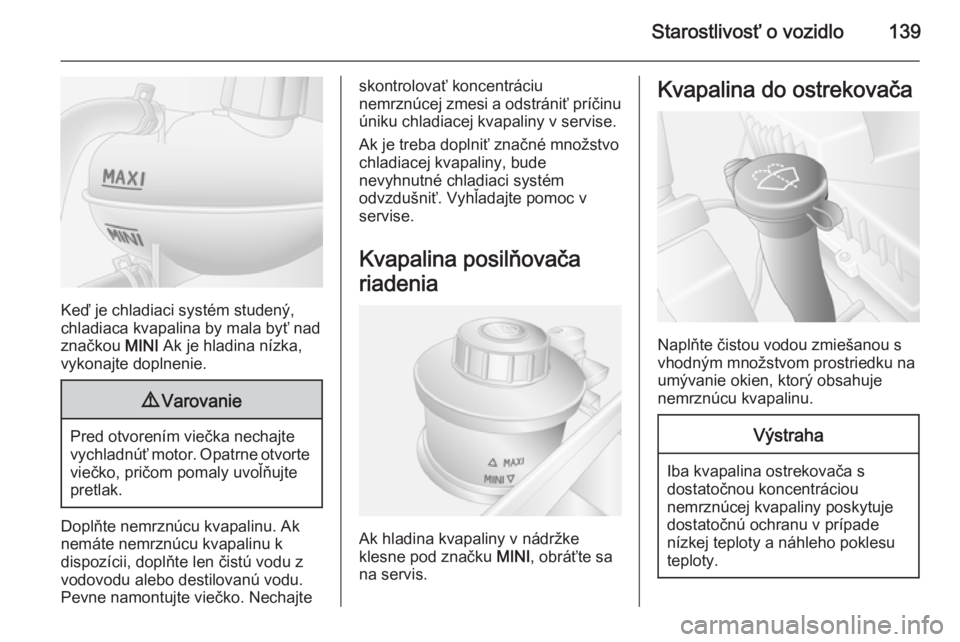

Starostlivosť o vozidlo139
Keď je chladiaci systém studený,
chladiaca kvapalina by mala byť nad
značkou MINI Ak je hladina nízka,
vykonajte doplnenie.
9 Varovanie
Pred otvorením viečka nechajte
vychladnúť motor. Opatrne otvorte viečko, pričom pomaly uvoľňujte
pretlak.
Doplňte nemrznúcu kvapalinu. Ak
nemáte nemrznúcu kvapalinu k
dispozícii, doplňte len čistú vodu z
vodovodu alebo destilovanú vodu.
Pevne namontujte viečko. Nechajte
skontrolovať koncentráciu
nemrznúcej zmesi a odstrániť príčinu
úniku chladiacej kvapaliny v servise.
Ak je treba doplniť značné množstvo
chladiacej kvapaliny, bude
nevyhnutné chladiaci systém
odvzdušniť. Vyhľadajte pomoc v
servise.
Kvapalina posilňovača
riadenia
Ak hladina kvapaliny v nádržke
klesne pod značku MINI, obráťte sa
na servis.
Kvapalina do ostrekovača
Naplňte čistou vodou zmiešanou s
vhodným množstvom prostriedku na
umývanie okien, ktorý obsahuje
nemrznúcu kvapalinu.
Výstraha
Iba kvapalina ostrekovača s dostatočnou koncentráciou
nemrznúcej kvapaliny poskytuje
dostatočnú ochranu v prípade
nízkej teploty a náhleho poklesu teploty.

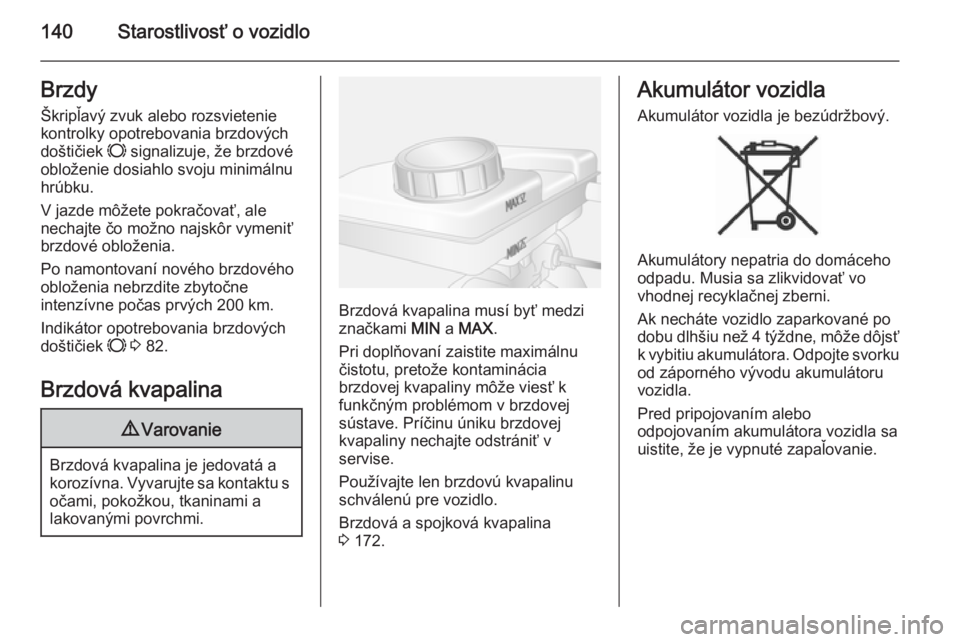

140Starostlivosť o vozidloBrzdy
Škripľavý zvuk alebo rozsvietenie
kontrolky opotrebovania brzdových
doštičiek F signalizuje, že brzdové
obloženie dosiahlo svoju minimálnu
hrúbku.
V jazde môžete pokračovať, ale
nechajte čo možno najskôr vymeniť
brzdové obloženia.
Po namontovaní nového brzdového
obloženia nebrzdite zbytočne
intenzívne počas prvých 200 km.
Indikátor opotrebovania brzdových
doštičiek F 3 82.
Brzdová kvapalina9 Varovanie
Brzdová kvapalina je jedovatá a
korozívna. Vyvarujte sa kontaktu s očami, pokožkou, tkaninami a
lakovanými povrchmi.
Brzdová kvapalina musí byť medzi
značkami MIN a MAX .
Pri doplňovaní zaistite maximálnu
čistotu, pretože kontaminácia
brzdovej kvapaliny môže viesť k
funkčným problémom v brzdovej
sústave. Príčinu úniku brzdovej
kvapaliny nechajte odstrániť v
servise.
Používajte len brzdovú kvapalinu
schválenú pre vozidlo.
Brzdová a spojková kvapalina
3 172.
Akumulátor vozidla
Akumulátor vozidla je bezúdržbový.
Akumulátory nepatria do domáceho
odpadu. Musia sa zlikvidovať vo
vhodnej recyklačnej zberni.
Ak necháte vozidlo zaparkované po
dobu dlhšiu než 4 týždne, môže dôjsť k vybitiu akumulátora. Odpojte svorku
od záporného vývodu akumulátoru
vozidla.
Pred pripojovaním alebo
odpojovaním akumulátora vozidla sa
uistite, že je vypnuté zapaľovanie.

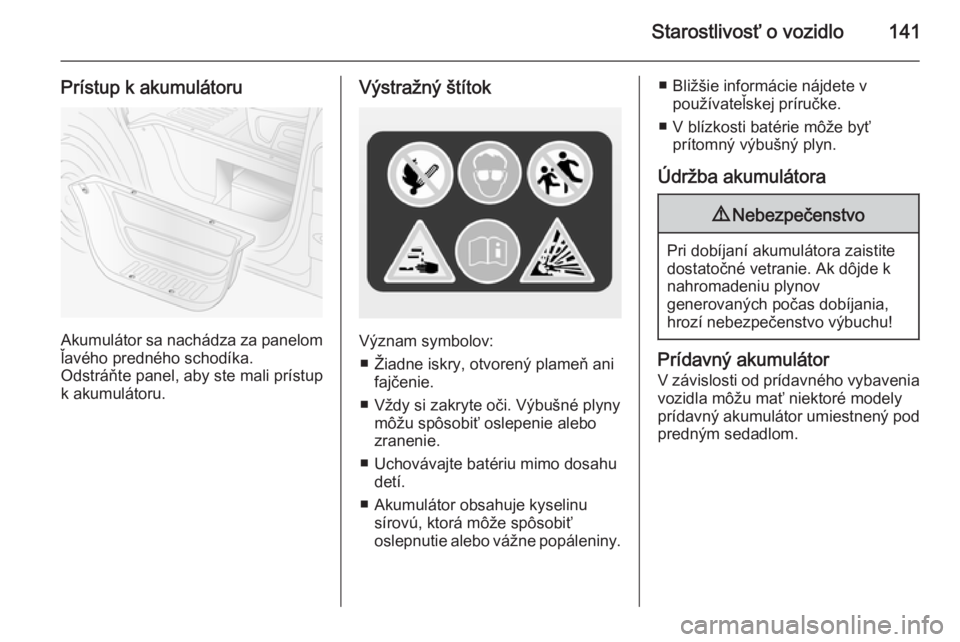

Starostlivosť o vozidlo141
Prístup k akumulátoru
Akumulátor sa nachádza za panelom
ľavého predného schodíka.
Odstráňte panel, aby ste mali prístup
k akumulátoru.
Výstražný štítok
Význam symbolov:
■ Žiadne iskry, otvorený plameň ani fajčenie.
■ Vždy si zakryte oči. Výbušné plyny môžu spôsobiť oslepenie alebo
zranenie.
■ Uchovávajte batériu mimo dosahu detí.
■ Akumulátor obsahuje kyselinu sírovú, ktorá môže spôsobiť
oslepnutie alebo vážne popáleniny.
■ Bližšie informácie nájdete v
používateľskej príručke.
■ V blízkosti batérie môže byť prítomný výbušný plyn.
Údržba akumulátora9 Nebezpečenstvo
Pri dobíjaní akumulátora zaistite
dostatočné vetranie. Ak dôjde k
nahromadeniu plynov
generovaných počas dobíjania,
hrozí nebezpečenstvo výbuchu!
Prídavný akumulátor
V závislosti od prídavného vybavenia
vozidla môžu mať niektoré modely
prídavný akumulátor umiestnený pod
predným sedadlom.

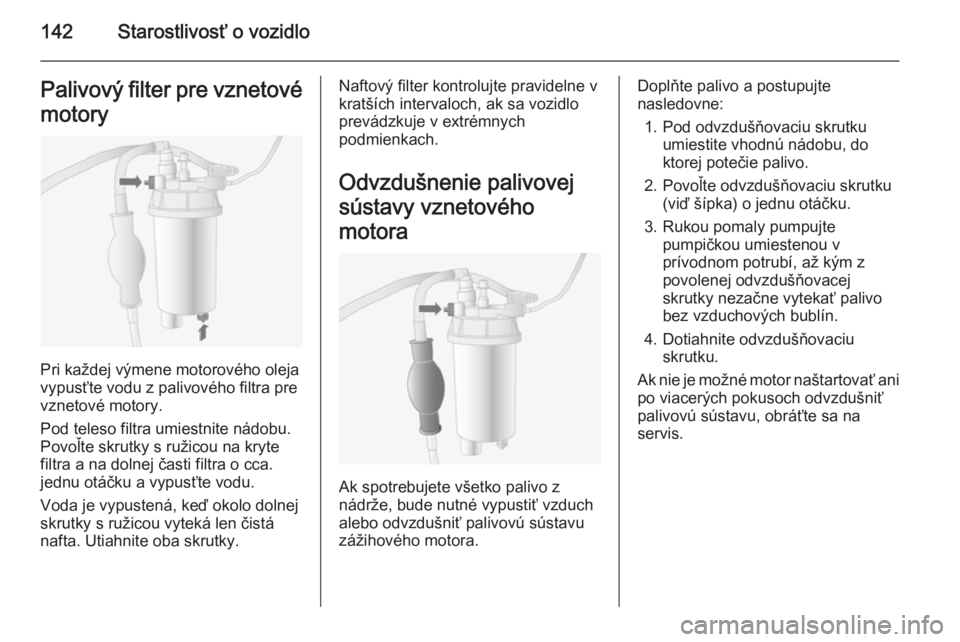

142Starostlivosť o vozidloPalivový filter pre vznetové
motory
Pri každej výmene motorového oleja
vypusťte vodu z palivového filtra pre
vznetové motory.
Pod teleso filtra umiestnite nádobu.
Povoľte skrutky s ružicou na kryte
filtra a na dolnej časti filtra o cca.
jednu otáčku a vypusťte vodu.
Voda je vypustená, keď okolo dolnej
skrutky s ružicou vyteká len čistá
nafta. Utiahnite oba skrutky.
Naftový filter kontrolujte pravidelne v
kratších intervaloch, ak sa vozidlo
prevádzkuje v extrémnych
podmienkach.
Odvzdušnenie palivovej
sústavy vznetového
motora
Ak spotrebujete všetko palivo z
nádrže, bude nutné vypustiť vzduch
alebo odvzdušniť palivovú sústavu
zážihového motora.
Doplňte palivo a postupujte
nasledovne:
1. Pod odvzdušňovaciu skrutku umiestite vhodnú nádobu, do
ktorej potečie palivo.
2. Povoľte odvzdušňovaciu skrutku (viď šípka) o jednu otáčku.
3. Rukou pomaly pumpujte pumpičkou umiestenou v
prívodnom potrubí, až kým z
povolenej odvzdušňovacej
skrutky nezačne vytekať palivo
bez vzduchových bublín.
4. Dotiahnite odvzdušňovaciu skrutku.
Ak nie je možné motor naštartovať ani
po viacerých pokusoch odvzdušniť
palivovú sústavu, obráťte sa na
servis.

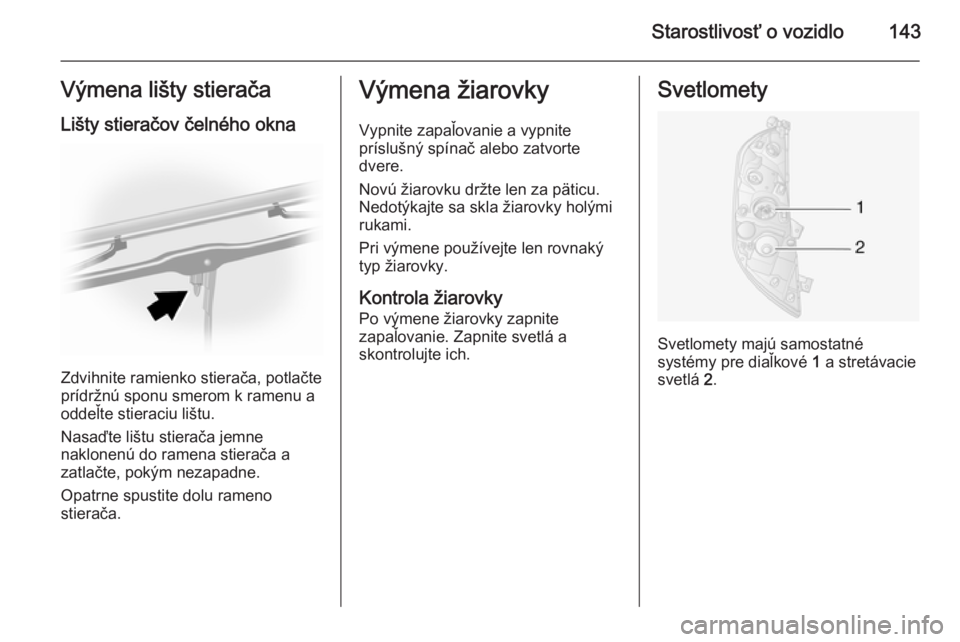

Starostlivosť o vozidlo143Výmena lišty stieračaLišty stieračov čelného okna
Zdvihnite ramienko stierača, potlačte
prídržnú sponu smerom k ramenu a
oddeľte stieraciu lištu.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Kontrola žiarovkyPo výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.Svetlomety
Svetlomety majú samostatné
systémy pre diaľkové 1 a stretávacie
svetlá 2.

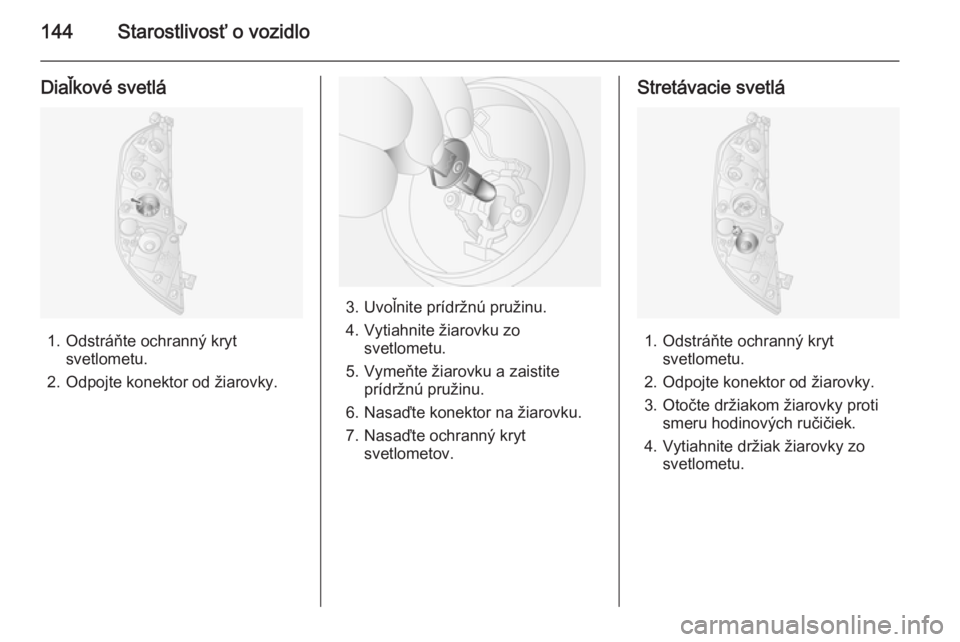

144Starostlivosť o vozidlo
Diaľkové svetlá
1. Odstráňte ochranný krytsvetlometu.
2. Odpojte konektor od žiarovky.
3. Uvoľnite prídržnú pružinu.
4. Vytiahnite žiarovku zo svetlometu.
5. Vymeňte žiarovku a zaistite prídržnú pružinu.
6. Nasaďte konektor na žiarovku.
7. Nasaďte ochranný kryt svetlometov.
Stretávacie svetlá
1. Odstráňte ochranný krytsvetlometu.
2. Odpojte konektor od žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.

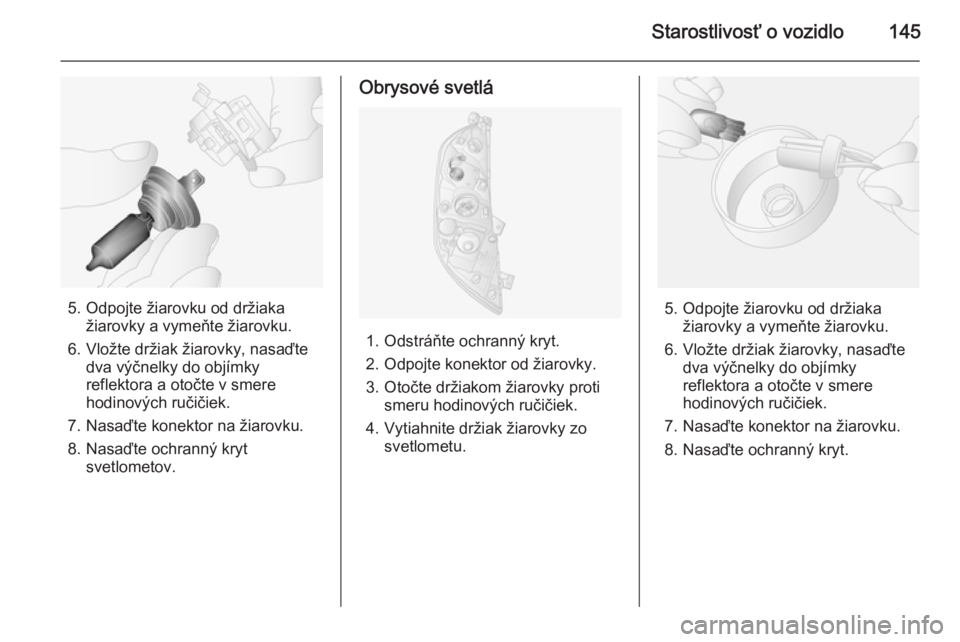

Starostlivosť o vozidlo145
5. Odpojte žiarovku od držiakažiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Nasaďte konektor na žiarovku.
8. Nasaďte ochranný kryt svetlometov.
Obrysové svetlá
1. Odstráňte ochranný kryt.
2. Odpojte konektor od žiarovky. 3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.
5. Odpojte žiarovku od držiakažiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Nasaďte konektor na žiarovku.
8. Nasaďte ochranný kryt.

146Starostlivosť o vozidloAdaptívne predné
svetlomety
Osvetlenie rohu
Svetlomety majú samostatné
systémy pre diaľkové 1 a stretávacie
svetlá 2. Osvetlenie rohu 3 sa
nachádza medzi svetlometmi.
1. Odstráňte ochranný kryt svetlometu.
2. Vytiahnite konektor z držiaka žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zosvetlometu.
5. Odpojte žiarovku od držiakužiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Nasaďte konektor na žiarovku.
8. Nasaďte ochranný kryt.
Svetlá do hmly
Žiarovky nechajte vymeniť v
odbornom servise.
Predné ukazovatele smeru
1. Odstráňte ochranný kryt.
2. Odpojte konektor od žiarovky. 3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.

Starostlivosť o vozidlo147
5. Odpojte žiarovku od držiakažiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Nasaďte konektor na žiarovku.
8. Nasaďte ochranný kryt.
Zadné svetlá
Zadné brzdové svetlo, koncové svetlo, ukazovateľ smeru, svetlá spiatočky a zadné svetlá do
hmly
1. Odmontujte horné a dolné panely čalúnenia zo zadného stĺpu.
2. Odskrutkujte dve matice z pozičných kolíkov na zadnej
strane zostavy svetiel.
3. Vytiahnite zostavu svetiel z vonkajšej strany smerom dozadu.
4. Odpojte konektor od zostavy svetiel.
5. Vyskrutkujte tri skrutky zo zadnej strany zostavy svetiel.
6. Vyberte držiak žiarovky zo zostavy svetiel.

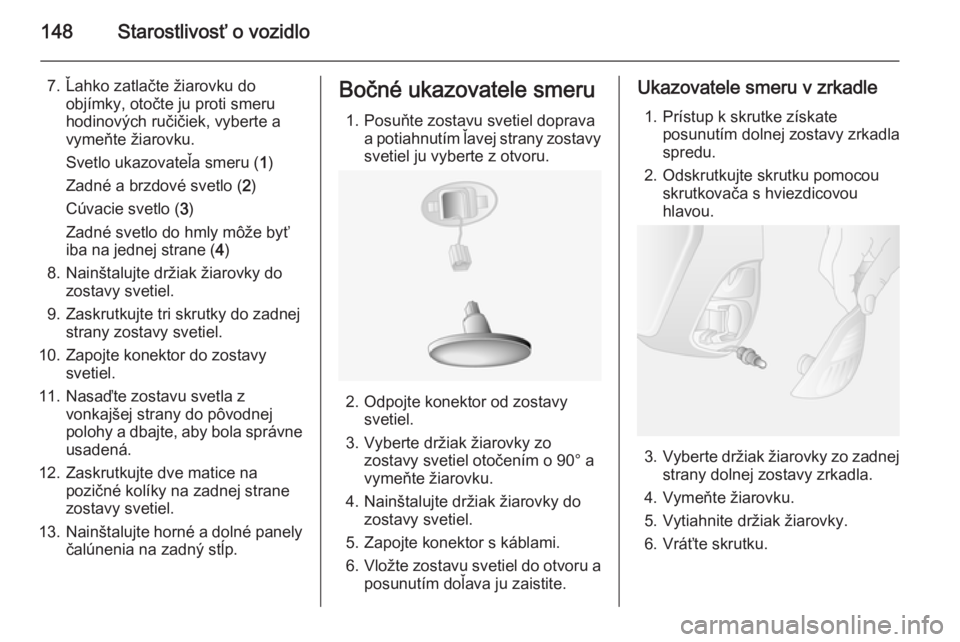

148Starostlivosť o vozidlo
7. Ľahko zatlačte žiarovku doobjímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Svetlo ukazovateľa smeru ( 1)
Zadné a brzdové svetlo ( 2)
Cúvacie svetlo ( 3)
Zadné svetlo do hmly môže byť iba na jednej strane ( 4)
8. Nainštalujte držiak žiarovky do zostavy svetiel.
9. Zaskrutkujte tri skrutky do zadnej strany zostavy svetiel.
10. Zapojte konektor do zostavy svetiel.
11. Nasaďte zostavu svetla z vonkajšej strany do pôvodnej
polohy a dbajte, aby bola správne usadená.
12. Zaskrutkujte dve matice na pozičné kolíky na zadnej strane
zostavy svetiel.
13. Nainštalujte horné a dolné panely
čalúnenia na zadný stĺp.Bočné ukazovatele smeru
1. Posuňte zostavu svetiel doprava a potiahnutím ľavej strany zostavysvetiel ju vyberte z otvoru.
2. Odpojte konektor od zostavy svetiel.
3. Vyberte držiak žiarovky zo zostavy svetiel otočením o 90° a
vymeňte žiarovku.
4. Nainštalujte držiak žiarovky do zostavy svetiel.
5. Zapojte konektor s káblami.
6. Vložte zostavu svetiel do otvoru a
posunutím doľava ju zaistite.
Ukazovatele smeru v zrkadle
1. Prístup k skrutke získate posunutím dolnej zostavy zrkadla
spredu.
2. Odskrutkujte skrutku pomocou skrutkovača s hviezdicovou
hlavou.
3. Vyberte držiak žiarovky zo zadnej
strany dolnej zostavy zrkadla.
4. Vymeňte žiarovku.
5. Vytiahnite držiak žiarovky.
6. Vráťte skrutku.
