OPEL MOVANO_B 2014 Uživatelská příručka (in Czech)

Sedadla, zádržné prvky59
Přípustné možnosti pro instalaci dětského zádržného systému ISOFIX
KombiHmotnostní kategorieVelikostní
kategorieÚchytPřední
sedadlaSedadla v 2. řaděSedadla
v 3. řaděStrana
řidiče
krajní
sedadlo
Prostřední
sedadlo
Strana
spolujezdce
krajní sedadloSkupina 0: do 10 kg
nebo přibližně 10 měsícůEISO/R1XILXXXSkupina 0+: do 13 kg
nebo přibližně 2 letEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXSkupina I: 9 až 18 kg
nebo přibližně 8 měsíců až
4 rokyDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

60Sedadla, zádržné prvky
IL=Vhodné pro určité zádržné systémy ISOFIX následujících kategorií: „specifické-vozidlo“, „omezený“ nebo„polouniverzální“. Zádržné systémy ISOFIX musí být schváleny pro specifický typ vozidla.IUF=Vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii
a obrácené po směru jízdy.X=V této váhové třídě není schválen žádný ISOFIX dětský zádržný systém.
Velikostní kategorie a přípravek sedadla ISOFIX
A - ISO/F3=Dětský zádržný systém umístěný ve směru jízdy pro největší děti ve hmotnostní kategorii 9 až 18 kg.B - ISO/F2=Dětský zádržný systém obrácený dopředu pro menší děti v hmotnostní kategorii 9 až 18 kg.B1 - ISO/F2X=Dětský zádržný systém obrácený dopředu pro menší děti v hmotnostní kategorii 9 až 18 kg.C - ISO/R3=Dětské zádržné systémy obrácené proti směru jízdy pro děti ve váhové kategorii do 18 kg.D - ISO/R2=Dětské zádržné systémy obrácené proti směru jízdy pro menší děti ve váhové kategorii do 18 kg.E - ISO/R1=Dětské zádržné systémy obrácené proti směru jízdy pro nejmladší děti ve váhové kategorii do 13 kg.

Sedadla, zádržné prvky61Dětské zádržné systémy
ISOFIX
Upevněte dětské zádržné systémy
ISOFIX, schválené pro toto vozidlo,
k upevňovacím držákům ISOFIX.
Při upevňování pomocí
upevňovacích držáků ISOFIX smějí být použity univerzálně schválenédětské zádržné systémy pro ISOFIX.
Přípustné polohy umístění dětského
zádržného systému ISOFIX jsou
v tabulkách označeny pomocí <, IL
a IUF.
Top-tether upevňovací
poutka Upevňovací poutka Top-Tether jsou
umístěna na zadní straně sedadla.
Kromě upevnění ISOFIX upevněte
popruh Top-tether k Top-tether
upevňovací poutkům. Popruh musí
být vedený mezi dvěma vodicími
tyčemi opěrky hlavy.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou
označeny v tabulce IUF.

62Úložné prostoryÚložné prostoryÚložné schránky..........................62
Zavazadlový prostor ....................65
Systém střešních nosičů ..............69
Informace o nakládání .................69Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Úložný prostor
v přístrojové desce
V přístrojové desce se nachází
úložné prostory, přihrádky
a schránky.
Držák telefonu a/nebo držák mincí se
sponou pro přidržení lístků se
nacházejí na horní straně přístrojové
desky.
Schránka umístěna uprostřed horní
strany přístrojové desky má kryt.

Úložné prostory63
Držák dokumentů
Vytáhněte držák dokumentů
z přístrojové desky zatažením za jeho
spodní část směrem k sobě a poté ho sklopte dolu.
Pro složení zvedněte spodní část
držáku dokumentů, aby byl držák vodorovně, a poté ho zcela zatlačte
dovnitř.
Odkládací schránka
v palubní desce
Pokud je vozidlo v pohybu, musí být
odkládací schránka v palubní desce
uzavřena.
Chlazení odkládací schránky
v palubní desce 3 108.
Držáky nápojů Držáky nápojů jsou umístěné na obou
koncích přístrojové desky a uprostřed
v dolní části přístrojové desky.
Držáky nápojů lze také použít
k přidržení přenosného popelníku
3 75.
Přední odkládací schránka Tři věšáky na oděv jsou umístěny na
dělicí přepážce kabiny
Přihrádky předních dveří obsahují
držáky nápojů.
Sklopení sedadla spolujezdce
Opěradlo sedadla spolujezdce, když
je zcela sklopeno dopředu, má funkci
držáku nápojů a úložného prostoru.

64Úložné prostory
Před zvednutím opěradla sedadla
musí být otáčecí podložka, kterou lze použít pro psaní nebo dokumenty,
vrácena zpět do své původní polohy.
Schránka na sluneční brýle
Otevírá se sklopením dolů.
Nepoužívejte pro skladování těžkých
předmětů.
Stropní konzole
Celková hmotnost předmětů v těchto
úložných prostorech nesmí překročit
5 kg.
Úložný prostor pod
sedadlem
K získání přístupu do úložného
prostoru pod sedadlem spolujezdce
zatáhněte sedák sedadla dopředu pomocí dvou poutek na sedáku.

Úložné prostory65Úložný prostor nad
kabinou
Celková hmotnost předmětů v tomto
úložném prostoru nesmí překročit
35 kg.
Zadní úložný prostor Autobus
Předměty mohou být uloženy také
v úložných regálech nad zadními
sedadly.
Celková hmotnost předmětů
v jednotlivých regálech nesmí
překročit 35 kg.
Zavazadlový prostor
Poutací oka
Poutací oka jsou upevněna v ložném
prostoru a umožňují zajistit náklad
pomocí poutacích popruhů nebo
podlahové sítě na zavazadla.
Maximální síla vyvíjená na poutací
oka by neměla překročit 5 000 N
při 30°.
Přemístitelná poutací oka
Pro přemístění oka stiskněte středový čep a oko přesuňte do požadované
polohy. Zajistěte, aby oko správně
dosedlo do příslušného výřezu v liště.
Informace k nakládání 3 69.
Systém regulování
nákladu
Pohyblivá dělicí přepážka Pohyblivou dělicí přepážku lze
upevnit mezi podlahu a střešní
nosníky.

66Úložné prostory
Po zatažení a uvolnění západky lze
přepážku posunout do požadované
polohy. Zajistěte, aby se západka
plně zasunula a příčka byla ve svislé
poloze.Pokud není používána, uložte dělicí
příčku na jedné straně ložného
prostoru.
Teleskopické zajišťovací tyče
Teleskopické zajišťovací tyče lze
použít ve svislé i vodorovné poloze.
Před nakládáním se ujistěte, že
teleskopické zajišťovací tyče jsou
plně zasunuty do lišty pro zajištění
nákladu.
Zajišťovací tyč uvolníte stlačením
pojistky a současným zasunutím
tyče.
Maximální nosnost 100 daN/700mm.

Úložné prostory67
Stahovací popruhyPomocí odpovídajících stahovacíchpopruhů mohou být předměty
upevněny k přemístitelným poutacím
okům umístěným lištách pro zajištění
nákladu v podlaze nebo na bocích
karosérie.
Maximální nosnost kolejnic v podlaze
je 500 daN/700mm.
Maximální nosnost bočních kolejnic
je 100 daN/700mm.
Přemístitelná poutací oka 3 65,
Informace k nakládání 3 69.

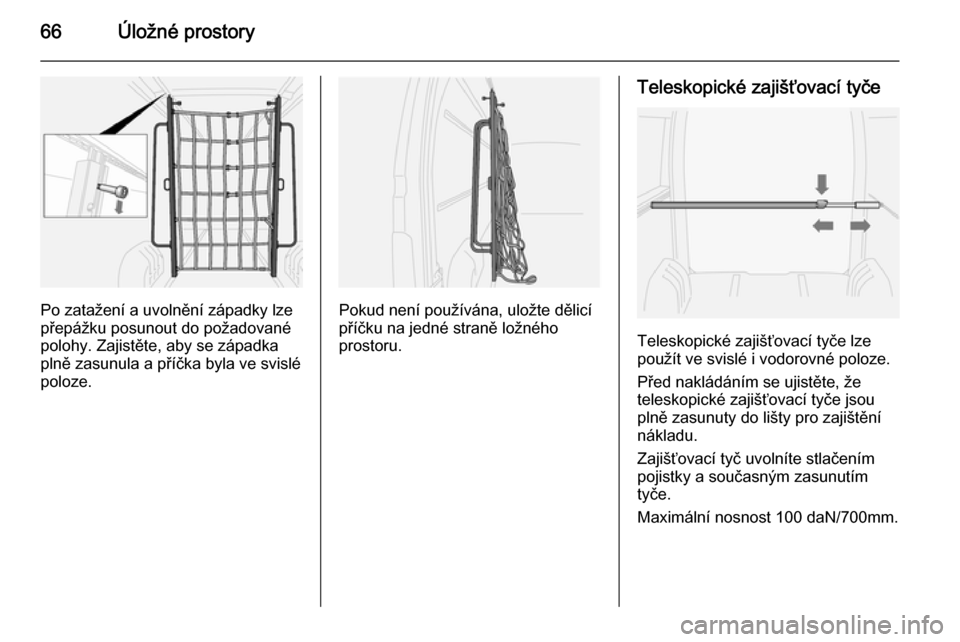

Bezpečnostní síť
Spusťte bezpečnostní síť ze stropu
a upevněte ji do poutacích ok 3 65.
Upravte napnutí popruhů pro zajištění bezpečného uložení nákladu.
Pokud není používána, měla by být
bezpečnostní síť uložena ve stropním prostoru.
Informace k nakládání 3 69.
Výstražný trojúhelník Výstražný trojúhelník může být
umístěn v prostoru pod předními
sedadly.

68Úložné prostory
Úložný prostor pod sedadlem 3 64.
Lékárnička Lékárnička může být umístěna
v prostoru pod předním sedadlem
nebo ve stropní konzole.
Na stropní konzole je umístěna
nálepka upozorňující na umístění lékárničky, pokud je tam lékárnička
umístěna.
Úložný prostor pod sedadlem 3 64.
Stropní konzola 3 64.

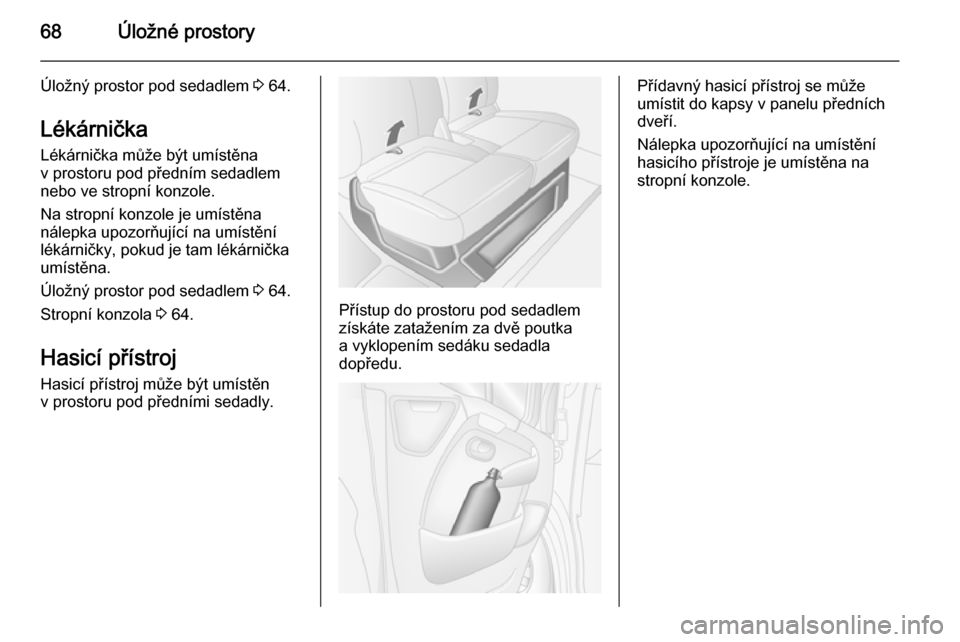

Hasicí přístroj
Hasicí přístroj může být umístěn
v prostoru pod předními sedadly.
Přístup do prostoru pod sedadlem
získáte zatažením za dvě poutka
a vyklopením sedáku sedadla
dopředu.
Přídavný hasicí přístroj se může
umístit do kapsy v panelu předních
dveří.
Nálepka upozorňující na umístění
hasicího přístroje je umístěna na
stropní konzole.
