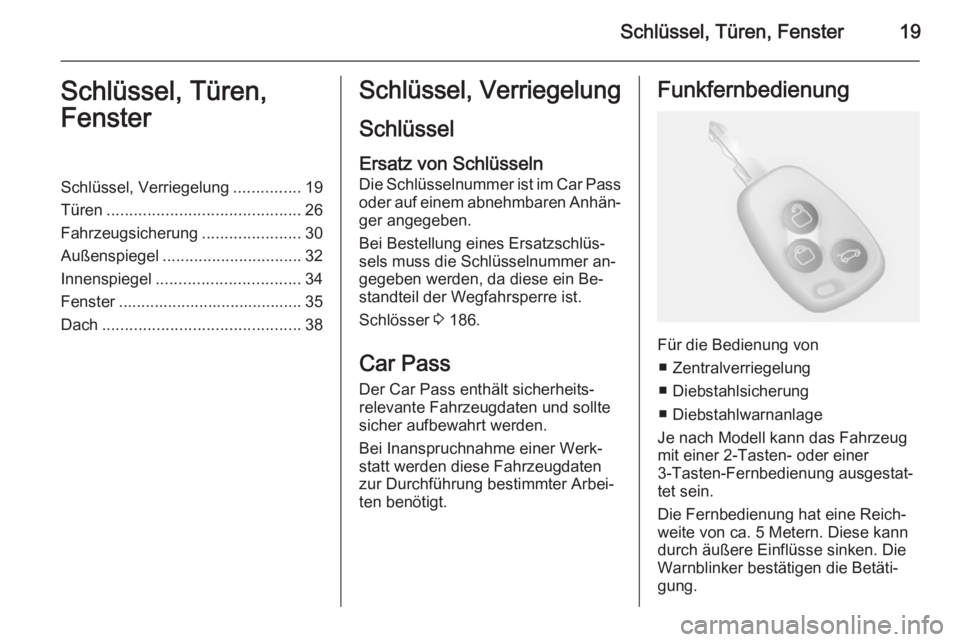

Schlüssel, Türen, Fenster19Schlüssel, Türen,
FensterSchlüssel, Verriegelung ...............19
Türen ........................................... 26
Fahrzeugsicherung ......................30
Außenspiegel ............................... 32
Innenspiegel ................................ 34
Fenster ......................................... 35
Dach ............................................ 38Schlüssel, Verriegelung
Schlüssel
Ersatz von Schlüsseln Die Schlüsselnummer ist im Car Passoder auf einem abnehmbaren Anhän‐
ger angegeben.
Bei Bestellung eines Ersatzschlüs‐
sels muss die Schlüsselnummer an‐
gegeben werden, da diese ein Be‐
standteil der Wegfahrsperre ist.
Schlösser 3 186.
Car Pass
Der Car Pass enthält sicherheits‐ relevante Fahrzeugdaten und sollte
sicher aufbewahrt werden.
Bei Inanspruchnahme einer Werk‐
statt werden diese Fahrzeugdaten
zur Durchführung bestimmter Arbei‐
ten benötigt.Funkfernbedienung
Für die Bedienung von
■ Zentralverriegelung
■ Diebstahlsicherung
■ Diebstahlwarnanlage
Je nach Modell kann das Fahrzeug
mit einer 2-Tasten- oder einer
3-Tasten-Fernbedienung ausgestat‐
tet sein.
Die Fernbedienung hat eine Reich‐
weite von ca. 5 Metern. Diese kann durch äußere Einflüsse sinken. Die
Warnblinker bestätigen die Betäti‐
gung.

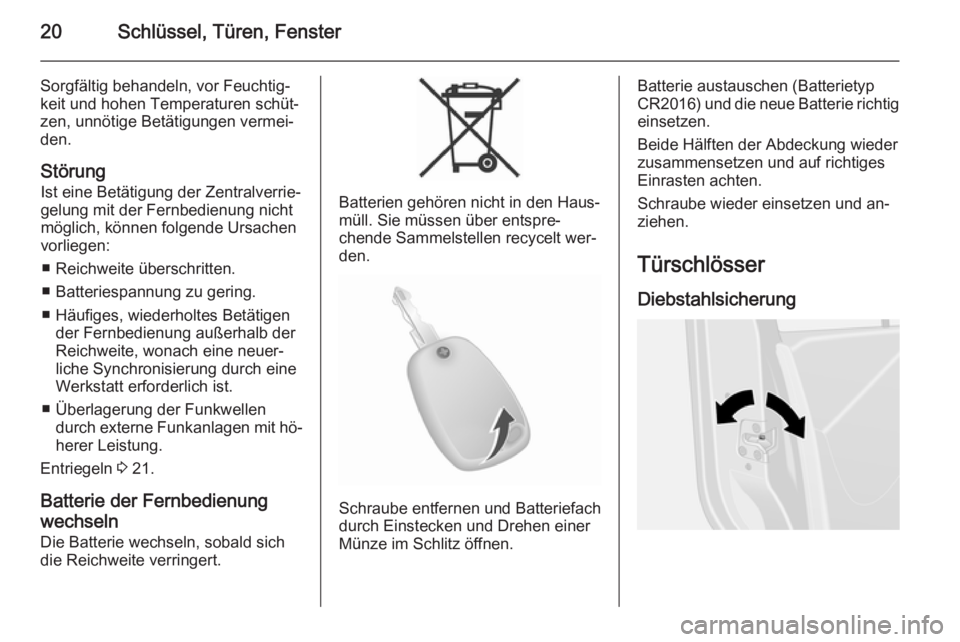

Page 22 of 227
20Schlüssel, Türen, Fenster
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen, unnötige Betätigungen vermei‐
den.
Störung Ist eine Betätigung der Zentralverrie‐
gelung mit der Fernbedienung nicht möglich, können folgende Ursachen
vorliegen:
■ Reichweite überschritten.
■ Batteriespannung zu gering.
■ Häufiges, wiederholtes Betätigen der Fernbedienung außerhalb der
Reichweite, wonach eine neuer‐
liche Synchronisierung durch eine
Werkstatt erforderlich ist.
■ Überlagerung der Funkwellen durch externe Funkanlagen mit hö‐herer Leistung.
Entriegeln 3 21.
Batterie der Fernbedienung
wechseln
Die Batterie wechseln, sobald sich
die Reichweite verringert.
Batterien gehören nicht in den Haus‐ müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.
Schraube entfernen und Batteriefach
durch Einstecken und Drehen einer
Münze im Schlitz öffnen.
Batterie austauschen (Batterietyp
CR2016 ) und die neue Batterie richtig
einsetzen.
Beide Hälften der Abdeckung wieder
zusammensetzen und auf richtiges
Einrasten achten.
Schraube wieder einsetzen und an‐ ziehen.
TürschlösserDiebstahlsicherung

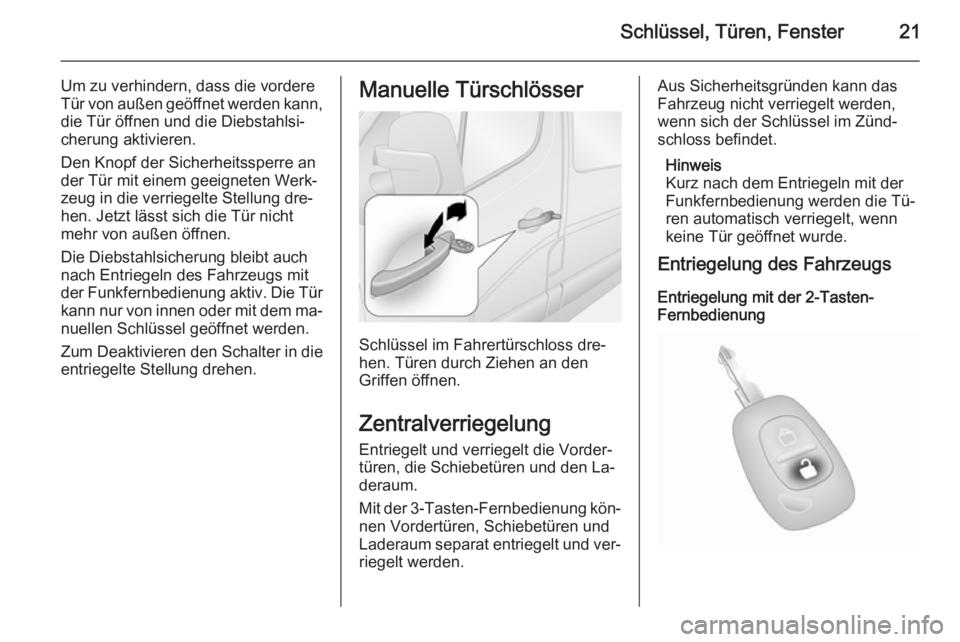

Page 23 of 227
Schlüssel, Türen, Fenster21
Um zu verhindern, dass die vordere
Tür von außen geöffnet werden kann,
die Tür öffnen und die Diebstahlsi‐
cherung aktivieren.
Den Knopf der Sicherheitssperre an
der Tür mit einem geeigneten Werk‐
zeug in die verriegelte Stellung dre‐
hen. Jetzt lässt sich die Tür nicht
mehr von außen öffnen.
Die Diebstahlsicherung bleibt auch
nach Entriegeln des Fahrzeugs mit
der Funkfernbedienung aktiv. Die Tür kann nur von innen oder mit dem ma‐ nuellen Schlüssel geöffnet werden.
Zum Deaktivieren den Schalter in die
entriegelte Stellung drehen.Manuelle Türschlösser
Schlüssel im Fahrertürschloss dre‐
hen. Türen durch Ziehen an den
Griffen öffnen.
Zentralverriegelung Entriegelt und verriegelt die Vorder‐
türen, die Schiebetüren und den La‐
deraum.
Mit der 3-Tasten -Fernbedienung kön‐
nen Vordertüren, Schiebetüren und
Laderaum separat entriegelt und ver‐
riegelt werden.
Aus Sicherheitsgründen kann das
Fahrzeug nicht verriegelt werden,
wenn sich der Schlüssel im Zünd‐
schloss befindet.
Hinweis
Kurz nach dem Entriegeln mit der
Funkfernbedienung werden die Tü‐
ren automatisch verriegelt, wenn
keine Tür geöffnet wurde.
Entriegelung des Fahrzeugs
Entriegelung mit der 2-Tasten-
Fernbedienung

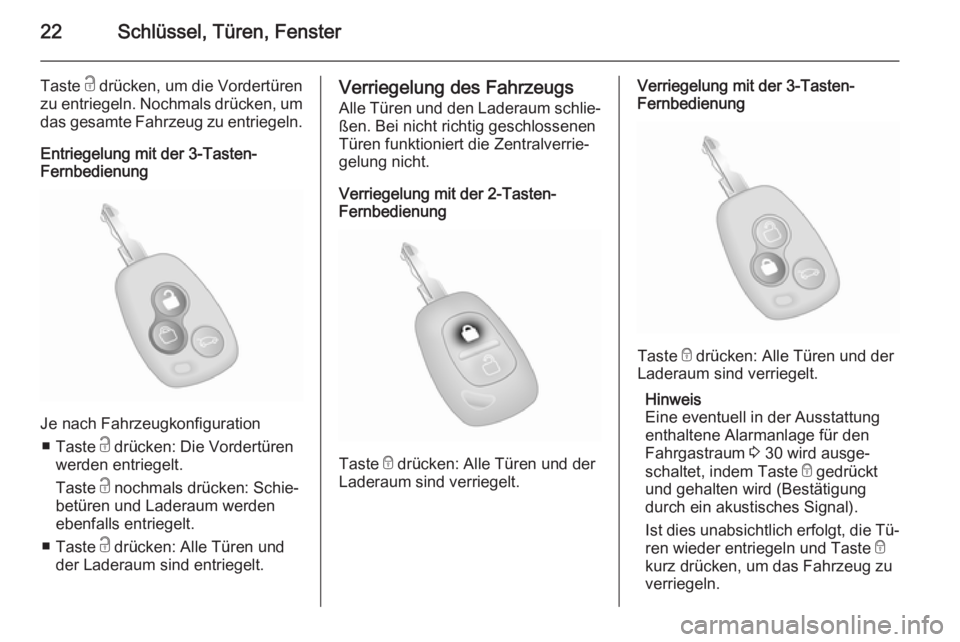

Page 24 of 227
22Schlüssel, Türen, Fenster
Taste c drücken, um die Vordertüren
zu entriegeln. Nochmals drücken, um das gesamte Fahrzeug zu entriegeln.
Entriegelung mit der 3-Tasten-
Fernbedienung
Je nach Fahrzeugkonfiguration
■ Taste c drücken: Die Vordertüren
werden entriegelt.
Taste c nochmals drücken: Schie‐
betüren und Laderaum werden
ebenfalls entriegelt.
■ Taste c drücken: Alle Türen und
der Laderaum sind entriegelt.
Verriegelung des Fahrzeugs
Alle Türen und den Laderaum schlie‐ ßen. Bei nicht richtig geschlossenen
Türen funktioniert die Zentralverrie‐ gelung nicht.
Verriegelung mit der 2-Tasten-
Fernbedienung
Taste e drücken: Alle Türen und der
Laderaum sind verriegelt.
Verriegelung mit der 3-Tasten-
Fernbedienung
Taste e drücken: Alle Türen und der
Laderaum sind verriegelt.
Hinweis
Eine eventuell in der Ausstattung
enthaltene Alarmanlage für den
Fahrgastraum 3 30 wird ausge‐
schaltet, indem Taste e gedrückt
und gehalten wird (Bestätigung durch ein akustisches Signal).
Ist dies unabsichtlich erfolgt, die Tü‐
ren wieder entriegeln und Taste e
kurz drücken, um das Fahrzeug zu
verriegeln.

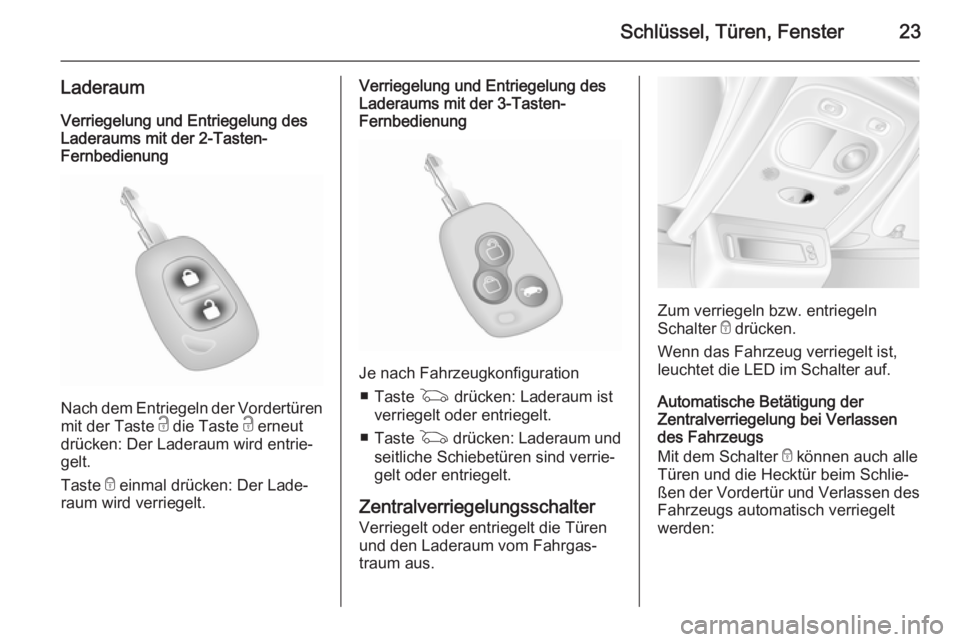

Page 25 of 227
Schlüssel, Türen, Fenster23
LaderaumVerriegelung und Entriegelung des
Laderaums mit der 2-Tasten-
Fernbedienung
Nach dem Entriegeln der Vordertüren
mit der Taste c die Taste c erneut
drücken: Der Laderaum wird entrie‐
gelt.
Taste e einmal drücken: Der Lade‐
raum wird verriegelt.
Verriegelung und Entriegelung des
Laderaums mit der 3-Tasten-
Fernbedienung
Je nach Fahrzeugkonfiguration
■ Taste G drücken: Laderaum ist
verriegelt oder entriegelt.
■ Taste G drücken: Laderaum und
seitliche Schiebetüren sind verrie‐ gelt oder entriegelt.
Zentralverriegelungsschalter Verriegelt oder entriegelt die Türenund den Laderaum vom Fahrgas‐
traum aus.
Zum verriegeln bzw. entriegeln
Schalter e drücken.
Wenn das Fahrzeug verriegelt ist,
leuchtet die LED im Schalter auf.
Automatische Betätigung der
Zentralverriegelung bei Verlassen
des Fahrzeugs
Mit dem Schalter e können auch alle
Türen und die Hecktür beim Schlie‐
ßen der Vordertür und Verlassen des
Fahrzeugs automatisch verriegelt
werden:

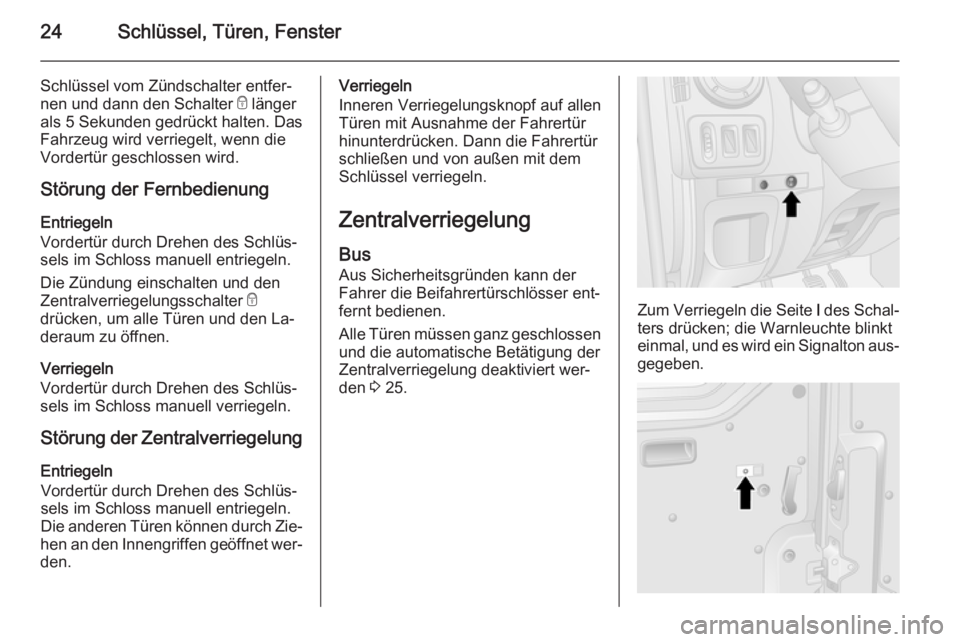

Page 26 of 227
24Schlüssel, Türen, Fenster
Schlüssel vom Zündschalter entfer‐
nen und dann den Schalter e länger
als 5 Sekunden gedrückt halten. Das
Fahrzeug wird verriegelt, wenn die
Vordertür geschlossen wird.
Störung der Fernbedienung
Entriegeln
Vordertür durch Drehen des Schlüs‐
sels im Schloss manuell entriegeln.
Die Zündung einschalten und den
Zentralverriegelungsschalter e
drücken, um alle Türen und den La‐
deraum zu öffnen.
Verriegeln
Vordertür durch Drehen des Schlüs‐ sels im Schloss manuell verriegeln.
Störung der Zentralverriegelung Entriegeln
Vordertür durch Drehen des Schlüs‐
sels im Schloss manuell entriegeln.
Die anderen Türen können durch Zie‐
hen an den Innengriffen geöffnet wer‐ den.Verriegeln
Inneren Verriegelungsknopf auf allen
Türen mit Ausnahme der Fahrertür hinunterdrücken. Dann die Fahrertür
schließen und von außen mit dem
Schlüssel verriegeln.
Zentralverriegelung
Bus Aus Sicherheitsgründen kann der
Fahrer die Beifahrertürschlösser ent‐
fernt bedienen.
Alle Türen müssen ganz geschlossen
und die automatische Betätigung der
Zentralverriegelung deaktiviert wer‐
den 3 25.
Zum Verriegeln die Seite l des Schal‐
ters drücken; die Warnleuchte blinkt
einmal, und es wird ein Signalton aus‐
gegeben.
Page 27 of 227
Schlüssel, Türen, Fenster25
Die Warnleuchten in den entspre‐
chenden Türen bleiben eingeschal‐
tet.
Zum Entriegeln die Seite 0 des Schal‐
ters drücken.
Störung
Bei einem Fehler im System bleibt die
Warnleuchte neben dem Schalter
eingeschaltet, und es ertönt ein
Warnton.
Überprüfen Sie, dass die Türen ma‐
nuell entriegelt sind (Türschalter im
Fahrgastraum).
Lassen Sie bei Bedarf die Störungs‐
ursache von einer Werkstatt behe‐
ben.Automatische Betätigung
der Zentralverriegelung
Automatische Betätigung der Zentralverriegelung nach dem
Losfahren Diese Sicherheitsfunktion kann so
konfiguriert werden, dass alle Türen
und der Laderaum automatisch ver‐
riegelt werden, sobald das Fahrzeug
in Bewegung ist.Aktivierung
e am Zentralverriegelungsschalter
bei eingeschalteter Zündung für ca.
5 Sekunden drücken und halten. Ein
akustisches Signal bestätigt die Akti‐
vierung.
Wenn das Fahrzeug verriegelt ist, leuchtet die LED im Schalter auf.
Deaktivierung
e bei eingeschalteter Zündung für ca.
5 Sekunden drücken und halten. Ein
akustisches Signal bestätigt die
Deaktivierung.
Kindersicherung9 Warnung
Kindersicherung immer verwen‐
den, wenn Kinder auf den hinteren
Sitzen mitfahren.
Page 28 of 227
26Schlüssel, Türen, Fenster
Die Kindersicherung nach unten
drücken. Jetzt lässt sich die Tür von
innen nicht mehr öffnen. Hochziehen,
um sie zu deaktivieren.
Türen
Schiebetür
Die seitliche Schiebetür nur dann öff‐
nen und schließen, wenn das Fahr‐
zeug stationär und die Parkbremse
betätigt ist (bei einigen Modellen wird ein akustisches Warnton ausgege‐
ben, wenn die seitliche Schiebetür
geöffnet und die Feststellbremse ge‐ löst ist).
Die seitliche Schiebetür kann mit dem
Innenschlossschalter von innen ver‐
riegelt werden.
Vor der Fahrt darauf achten, dass die
Seitentür ganz geschlossen und si‐
cher eingerastet ist.9 Warnung
Beim Betätigen der seitlichen
Schiebetür Vorsicht walten las‐
sen. Verletzungsgefahr.
Sicherstellen, dass nichts einge‐
klemmt wird und dass sich keine
Personen im Bereich der sich be‐
wegenden Schiebetür befinden.
Beim Parken auf abschüssiger
Straße können geöffnete Schiebe‐ türen sich durch ihr Eigengewicht
ungewollt bewegen.
Vor Fahrtbeginn Schiebetüren
schließen.
Page 29 of 227
Schlüssel, Türen, Fenster27
Elektrische Schiebetür
Öffnen
Zum automatischen Öffnen der elek‐
trischen Schiebetür den Schalter an
der Instrumententafel mit Fahrzeug
im Stillstand und angezogener Park‐
bremse drücken; während des Vor‐
gangs blinkt die LED im Schalter.
Die Bewegung kann jederzeit durch
Drücken des Schalters gestoppt wer‐ den. Den Schalter noch einmal
drücken, um die Bewegung der elek‐
trischen Schiebetür fortzusetzen.
Schließen
Den Schalter nochmals drücken;
während des Vorgangs blinkt die LED
und es ertönt ein Warnton.
Wenn Probleme beim Öffnen oder Schließen z. B. wegen Frost auftre‐
ten, den Schalter gedrückt halten, um
die Antriebskraft auf die Schiebetür
zu erhöhen.9 Warnung
Beim Betätigen der elektrischen
Schiebetür Vorsicht walten las‐
sen. Verletzungsgefahr, vor allem
für Kinder.
Vor allem aufpassen, wenn das
Fahrzeug an einer Steigung ge‐
parkt ist: die Tür komplett öffnen
oder schließen, bis sie in der End‐ stellung verriegelt wird.
Die elektrische Schiebetür bei Be‐ tätigung immer im Auge behalten.Sicherstellen, dass nichts einge‐
klemmt wird und dass sich keine
Personen im Bereich der sich be‐
wegenden Schiebetür befinden.
Hinweis
Die elektrische Schiebetür nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie
entladen wird.
Notausstieg
Bei einem Notfall kann die Tür nach
Freigeben des Innengriffs manuell
geöffnet werden.
Zurücksetzen
Wenn die Tür manuell geöffnet
wurde, muss das elektrische Schie‐
betürsystem zurückgestellt werden:
Die Tür halb öffnen, den Griff an die
Ausgangsposition stellen, dann den
Page 30 of 227
28Schlüssel, Türen, Fenster
Schalter gedrückt halten, um die Tür
vollständig zu öffnen und zu schlie‐
ßen.
Wartung
Es liegt in der Verantwortung des
Fahrzeughalters, den Antriebsriemen
alle 15.000 Zyklen zu ersetzen. Zu
diesem Zweck befindet sich unten in
der Mittelsäule ein Zähler. Hilfe einer
Werkstatt in Anspruch nehmen.
Wenn der Antriebsriemen versagt,
kann die Tür dennoch von Hand ge‐
öffnet und geschlossen werden.
Elektrisches Trittbrett
Beim Öffnen oder Schließen der elek‐ trischen Schiebetür wird das elektri‐
sche Trittbrett automatisch betätigt.
9 Warnung
Sicherstellen, dass genügend
Freiraum besteht, damit das elek‐ trische Trittbrett ohne Behinderun‐ gen voll ausgefahren und wieder
eingezogen werden kann.
Die Anzeige leuchtet während des
Betriebs des elektrischen Trittbretts auf. Wenn sie bei geschlossener Tür
aufleuchtet, wurde das Trittbrett nicht eingefahren. In diesem Fall den Aus‐
kuppelmechanismus hinter dem Tritt‐ brett ziehen, um das elektrische Tritt‐ brett manuell einzufahren. Hilfe einer
Werkstatt in Anspruch nehmen.
Hintere Türen
Zum Öffnen der rechten Hintertür am Außengriff ziehen.
Die Tür wird vom Fahrzeuginnen‐
raum aus durch Ziehen des Innen‐
griffs geöffnet.
