OPEL MOVANO_B 2015.5 Betriebsanleitung (in German)

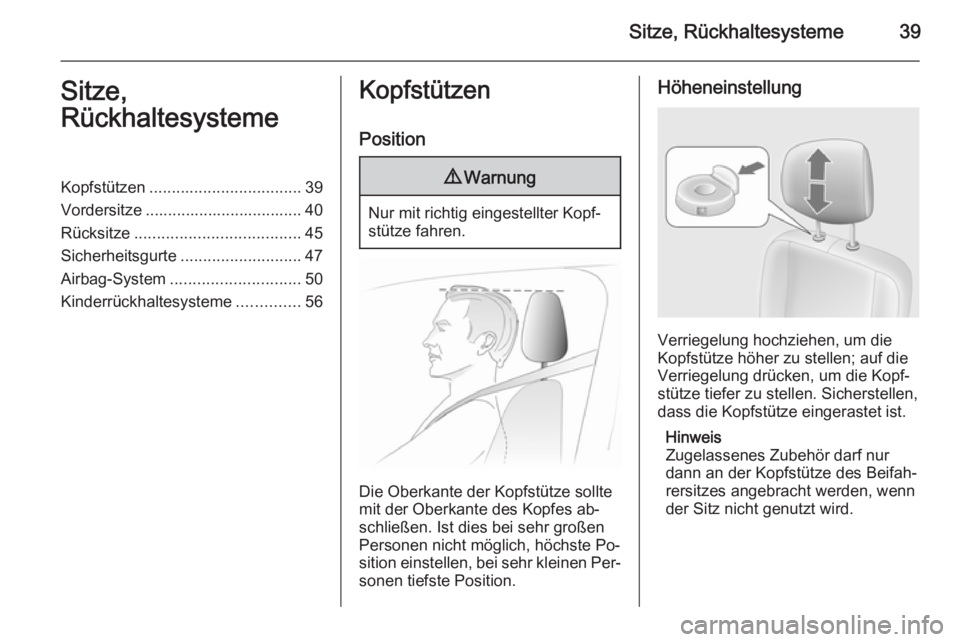

Sitze, Rückhaltesysteme39Sitze,
RückhaltesystemeKopfstützen .................................. 39
Vordersitze ................................... 40
Rücksitze ..................................... 45
Sicherheitsgurte ........................... 47
Airbag-System ............................. 50
Kinderrückhaltesysteme ..............56Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte
mit der Oberkante des Kopfes ab‐ schließen. Ist dies bei sehr großen
Personen nicht möglich, höchste Po‐
sition einstellen, bei sehr kleinen Per‐ sonen tiefste Position.
Höheneinstellung
Verriegelung hochziehen, um die
Kopfstütze höher zu stellen; auf die
Verriegelung drücken, um die Kopf‐ stütze tiefer zu stellen. Sicherstellen,dass die Kopfstütze eingerastet ist.
Hinweis
Zugelassenes Zubehör darf nur
dann an der Kopfstütze des Beifah‐
rersitzes angebracht werden, wenn
der Sitz nicht genutzt wird.

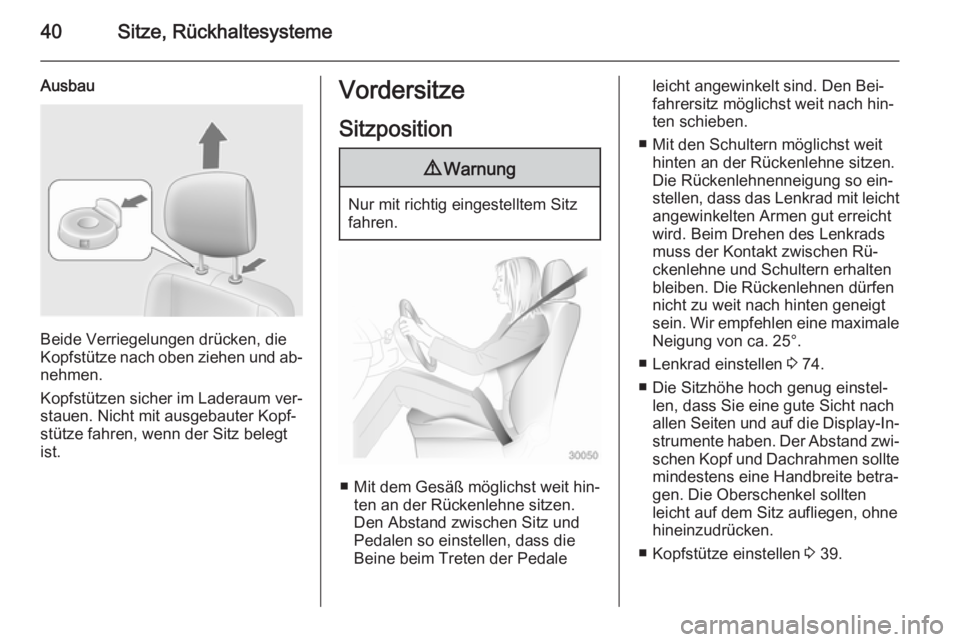

40Sitze, Rückhaltesysteme
Ausbau
Beide Verriegelungen drücken, die
Kopfstütze nach oben ziehen und ab‐ nehmen.
Kopfstützen sicher im Laderaum ver‐
stauen. Nicht mit ausgebauter Kopf‐
stütze fahren, wenn der Sitz belegt
ist.
Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
■ Mit dem Gesäß möglichst weit hin‐ ten an der Rückenlehne sitzen.
Den Abstand zwischen Sitz und
Pedalen so einstellen, dass die
Beine beim Treten der Pedale
leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach hin‐
ten schieben.
■ Mit den Schultern möglichst weit hinten an der Rückenlehne sitzen.
Die Rückenlehnenneigung so ein‐
stellen, dass das Lenkrad mit leicht
angewinkelten Armen gut erreicht
wird. Beim Drehen des Lenkrads
muss der Kontakt zwischen Rü‐
ckenlehne und Schultern erhalten
bleiben. Die Rückenlehnen dürfen
nicht zu weit nach hinten geneigt sein. Wir empfehlen eine maximale Neigung von ca. 25°.
■ Lenkrad einstellen 3 74.
■ Die Sitzhöhe hoch genug einstel‐ len, dass Sie eine gute Sicht nach
allen Seiten und auf die Display-In‐ strumente haben. Der Abstand zwi‐
schen Kopf und Dachrahmen sollte mindestens eine Handbreite betra‐
gen. Die Oberschenkel sollten
leicht auf dem Sitz aufliegen, ohne
hineinzudrücken.
■ Kopfstütze einstellen 3 39.

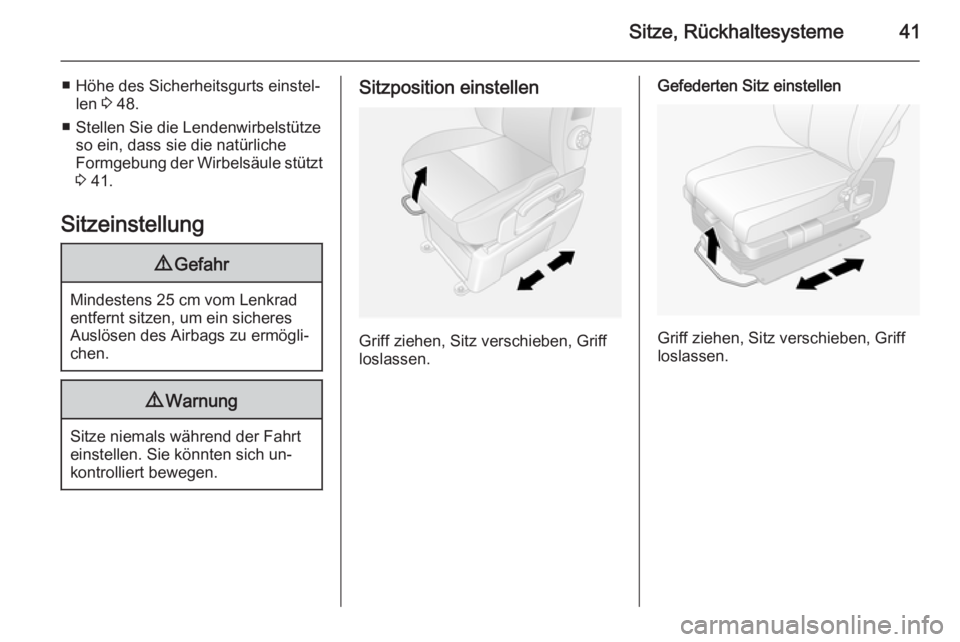

Sitze, Rückhaltesysteme41
■ Höhe des Sicherheitsgurts einstel‐len 3 48.
■ Stellen Sie die Lendenwirbelstütze so ein, dass sie die natürliche
Formgebung der Wirbelsäule stützt
3 41.
Sitzeinstellung9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Sitzposition einstellen
Griff ziehen, Sitz verschieben, Griff
loslassen.
Gefederten Sitz einstellen
Griff ziehen, Sitz verschieben, Griff
loslassen.

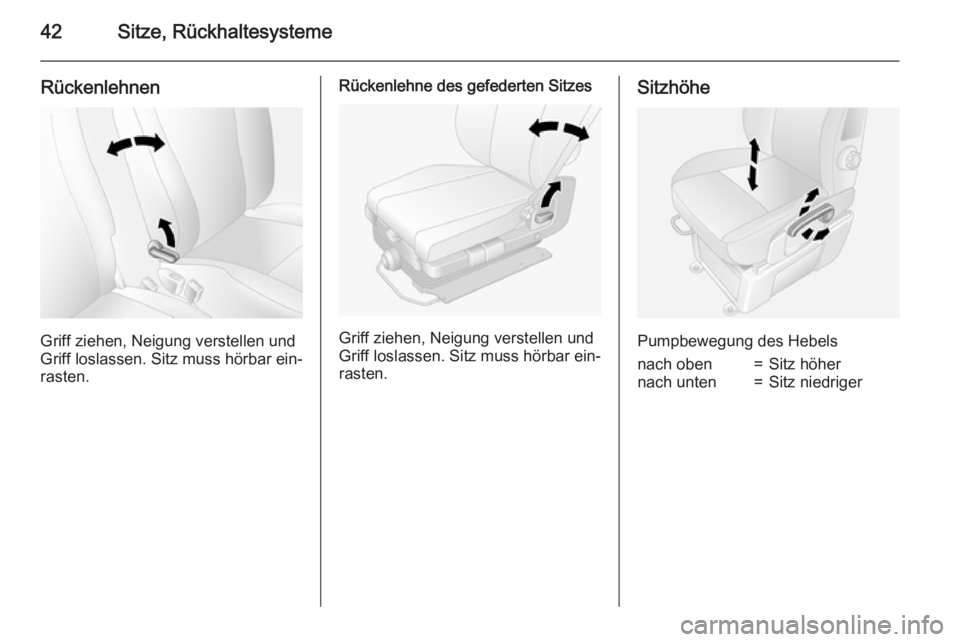

42Sitze, Rückhaltesysteme
Rückenlehnen
Griff ziehen, Neigung verstellen und
Griff loslassen. Sitz muss hörbar ein‐
rasten.
Rückenlehne des gefederten Sitzes
Griff ziehen, Neigung verstellen und
Griff loslassen. Sitz muss hörbar ein‐
rasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben=Sitz höhernach unten=Sitz niedriger

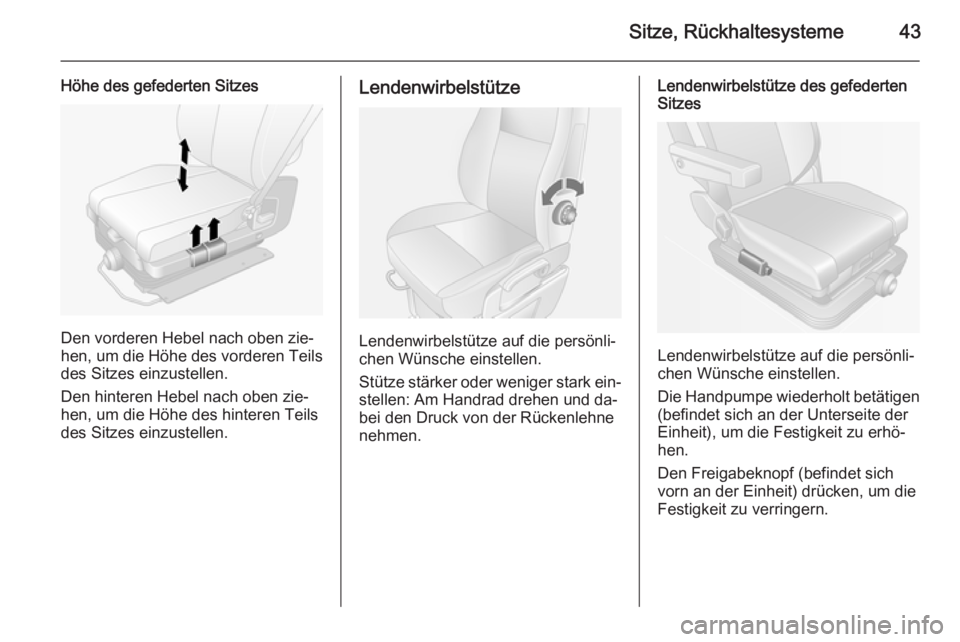

Sitze, Rückhaltesysteme43
Höhe des gefederten Sitzes
Den vorderen Hebel nach oben zie‐
hen, um die Höhe des vorderen Teils
des Sitzes einzustellen.
Den hinteren Hebel nach oben zie‐
hen, um die Höhe des hinteren Teils
des Sitzes einzustellen.
Lendenwirbelstütze
Lendenwirbelstütze auf die persönli‐
chen Wünsche einstellen.
Stütze stärker oder weniger stark ein‐
stellen: Am Handrad drehen und da‐
bei den Druck von der Rückenlehne
nehmen.
Lendenwirbelstütze des gefederten
Sitzes
Lendenwirbelstütze auf die persönli‐
chen Wünsche einstellen.
Die Handpumpe wiederholt betätigen
(befindet sich an der Unterseite der
Einheit), um die Festigkeit zu erhö‐
hen.
Den Freigabeknopf (befindet sich vorn an der Einheit) drücken, um die
Festigkeit zu verringern.

44Sitze, Rückhaltesysteme

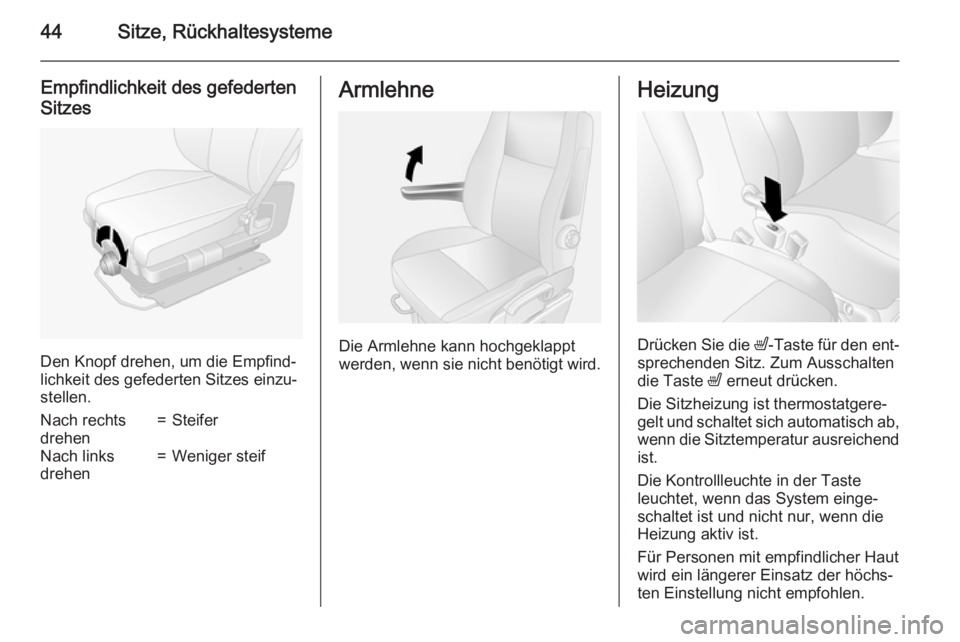

Empfindlichkeit des gefederten
Sitzes
Den Knopf drehen, um die Empfind‐
lichkeit des gefederten Sitzes einzu‐
stellen.
Nach rechts
drehen=SteiferNach links
drehen=Weniger steifArmlehne
Die Armlehne kann hochgeklappt
werden, wenn sie nicht benötigt wird.
Heizung
Drücken Sie die ß-Taste für den ent‐
sprechenden Sitz. Zum Ausschalten
die Taste ß erneut drücken.
Die Sitzheizung ist thermostatgere‐
gelt und schaltet sich automatisch ab,
wenn die Sitztemperatur ausreichend ist.
Die Kontrollleuchte in der Taste
leuchtet, wenn das System einge‐
schaltet ist und nicht nur, wenn die
Heizung aktiv ist.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.

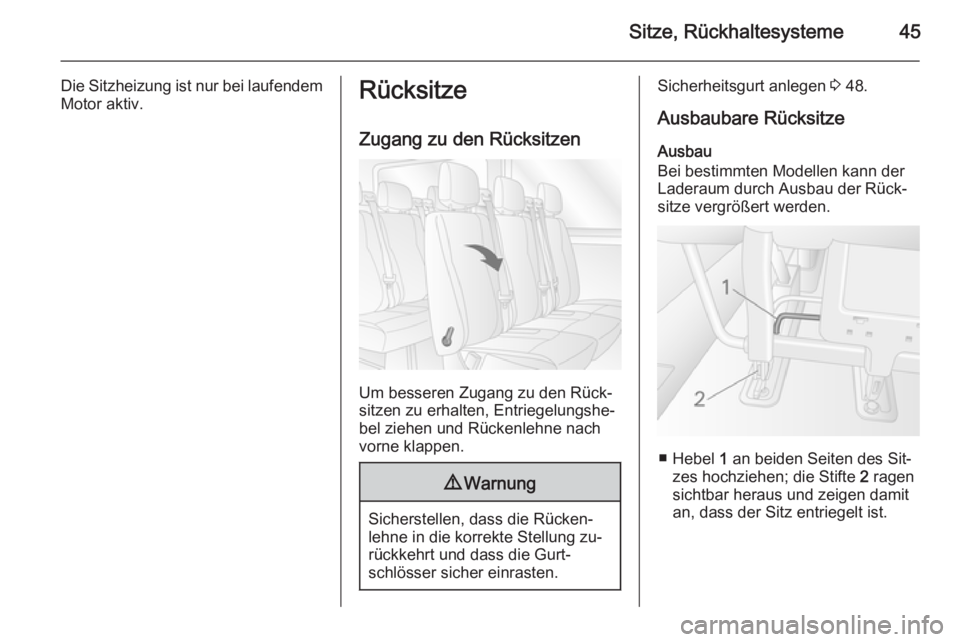

Sitze, Rückhaltesysteme45
Die Sitzheizung ist nur bei laufendem
Motor aktiv.Rücksitze
Zugang zu den Rücksitzen
Um besseren Zugang zu den Rück‐
sitzen zu erhalten, Entriegelungshe‐
bel ziehen und Rückenlehne nach
vorne klappen.
9 Warnung
Sicherstellen, dass die Rücken‐
lehne in die korrekte Stellung zu‐
rückkehrt und dass die Gurt‐
schlösser sicher einrasten.
Sicherheitsgurt anlegen 3 48.
Ausbaubare Rücksitze
Ausbau
Bei bestimmten Modellen kann der
Laderaum durch Ausbau der Rück‐
sitze vergrößert werden.
■ Hebel 1 an beiden Seiten des Sit‐
zes hochziehen; die Stifte 2 ragen
sichtbar heraus und zeigen damit an, dass der Sitz entriegelt ist.

46Sitze, Rückhaltesysteme

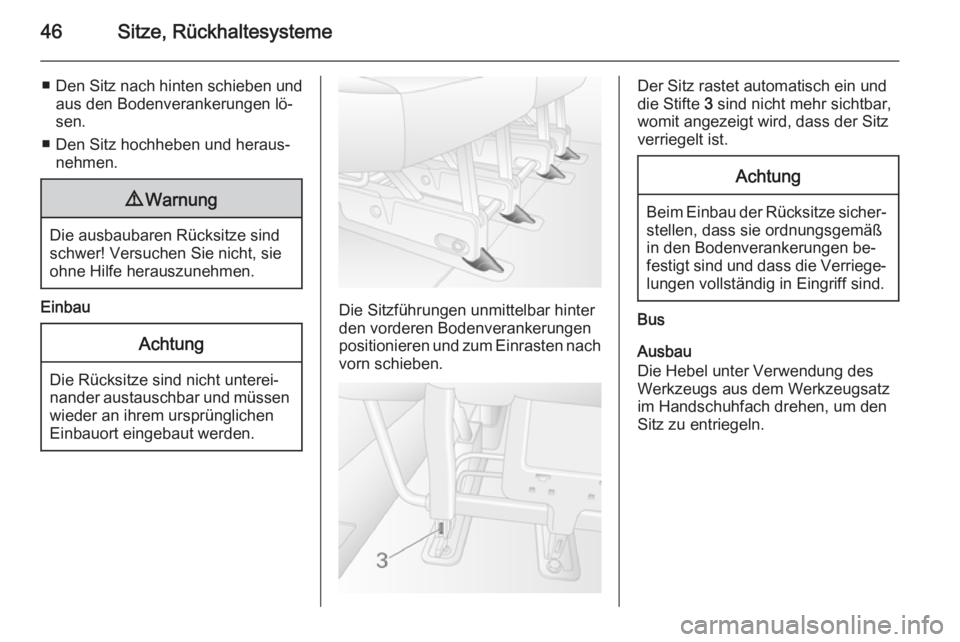

■Den Sitz nach hinten schieben und
aus den Bodenverankerungen lö‐
sen.
■ Den Sitz hochheben und heraus‐ nehmen.9 Warnung
Die ausbaubaren Rücksitze sind
schwer! Versuchen Sie nicht, sie
ohne Hilfe herauszunehmen.
Einbau
Achtung
Die Rücksitze sind nicht unterei‐
nander austauschbar und müssen
wieder an ihrem ursprünglichen
Einbauort eingebaut werden.
Die Sitzführungen unmittelbar hinter
den vorderen Bodenverankerungen
positionieren und zum Einrasten nach vorn schieben.
Der Sitz rastet automatisch ein und
die Stifte 3 sind nicht mehr sichtbar,
womit angezeigt wird, dass der Sitz
verriegelt ist.Achtung
Beim Einbau der Rücksitze sicher‐ stellen, dass sie ordnungsgemäß
in den Bodenverankerungen be‐
festigt sind und dass die Verriege‐ lungen vollständig in Eingriff sind.
Bus
Ausbau
Die Hebel unter Verwendung des
Werkzeugs aus dem Werkzeugsatz
im Handschuhfach drehen, um den
Sitz zu entriegeln.

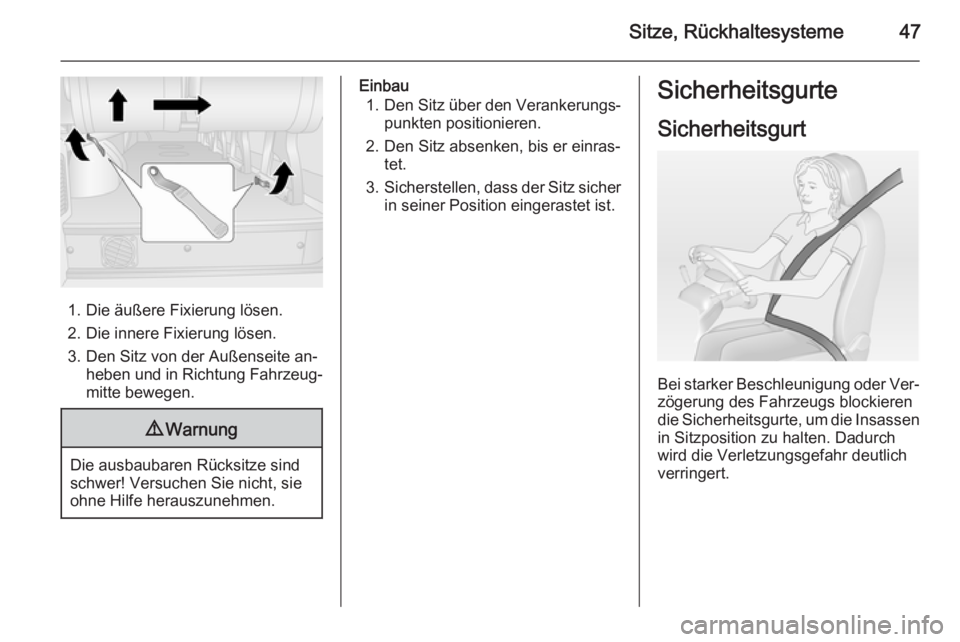

Sitze, Rückhaltesysteme47
1. Die äußere Fixierung lösen.
2. Die innere Fixierung lösen.
3. Den Sitz von der Außenseite an‐ heben und in Richtung Fahrzeug‐
mitte bewegen.
9 Warnung
Die ausbaubaren Rücksitze sind
schwer! Versuchen Sie nicht, sie
ohne Hilfe herauszunehmen.
Einbau
1. Den Sitz über den Verankerungs‐
punkten positionieren.
2. Den Sitz absenken, bis er einras‐ tet.
3. Sicherstellen, dass der Sitz sicher
in seiner Position eingerastet ist.Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Dadurch
wird die Verletzungsgefahr deutlich
verringert.

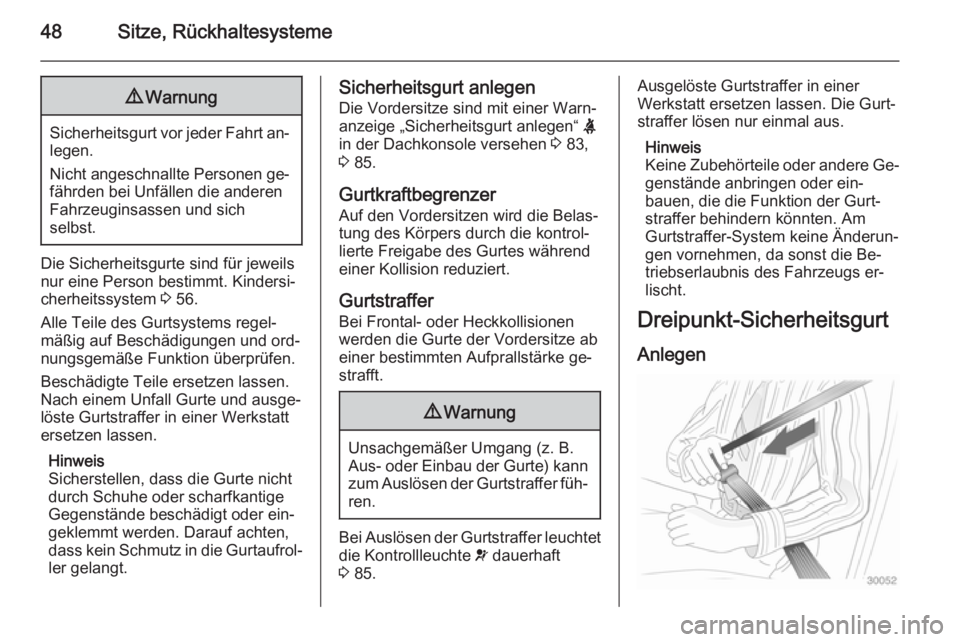

48Sitze, Rückhaltesysteme9Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 56.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen und ord‐
nungsgemäße Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐ löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen
Die Vordersitze sind mit einer Warn‐ anzeige „Sicherheitsgurt anlegen“ X
in der Dachkonsole versehen 3 83,
3 85.
Gurtkraftbegrenzer
Auf den Vordersitzen wird die Belas‐
tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während
einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Aufprallstärke ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v dauerhaft
3 85.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐ straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Ge‐ genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.
Dreipunkt-Sicherheitsgurt
Anlegen
