OPEL MOVANO_B 2015.5 Kezelési útmutató (in Hungarian)

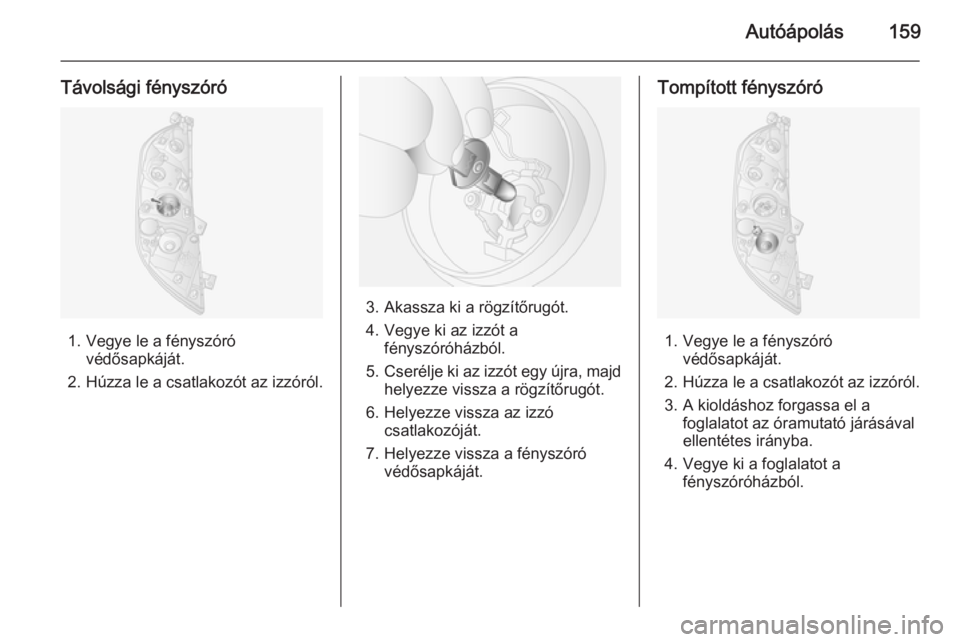

Autóápolás159
Távolsági fényszóró
1. Vegye le a fényszóróvédősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. Akassza ki a rögzítőrugót.
4. Vegye ki az izzót a fényszóróházból.
5. Cserélje ki az izzót egy újra, majd
helyezze vissza a rögzítőrugót.
6. Helyezze vissza az izzó csatlakozóját.
7. Helyezze vissza a fényszóró védősapkáját.
Tompított fényszóró
1. Vegye le a fényszóróvédősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.

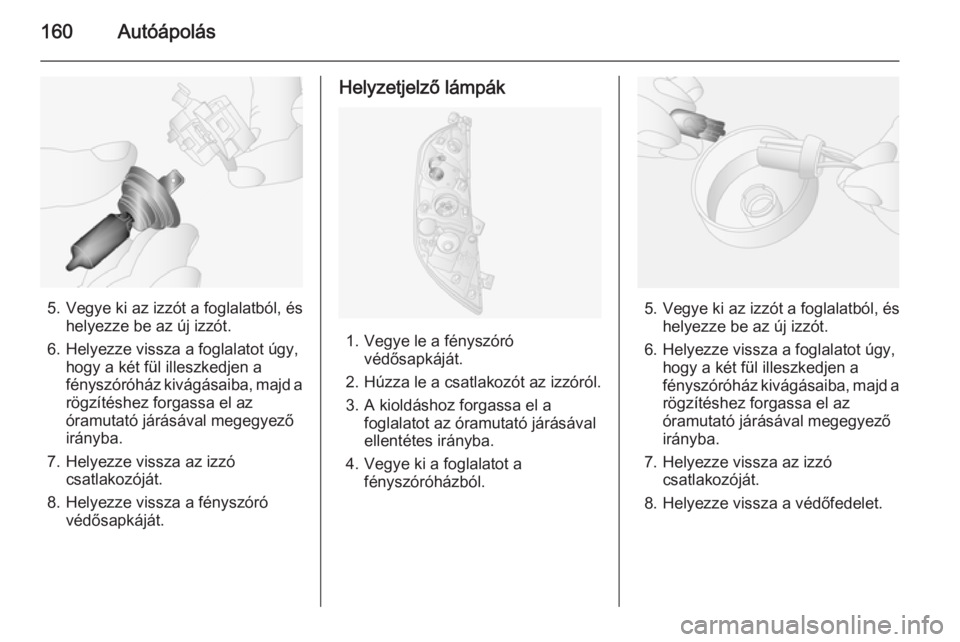

160Autóápolás
5. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a fényszóró védősapkáját.
Helyzetjelző lámpák
1. Vegye le a fényszóróvédősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.

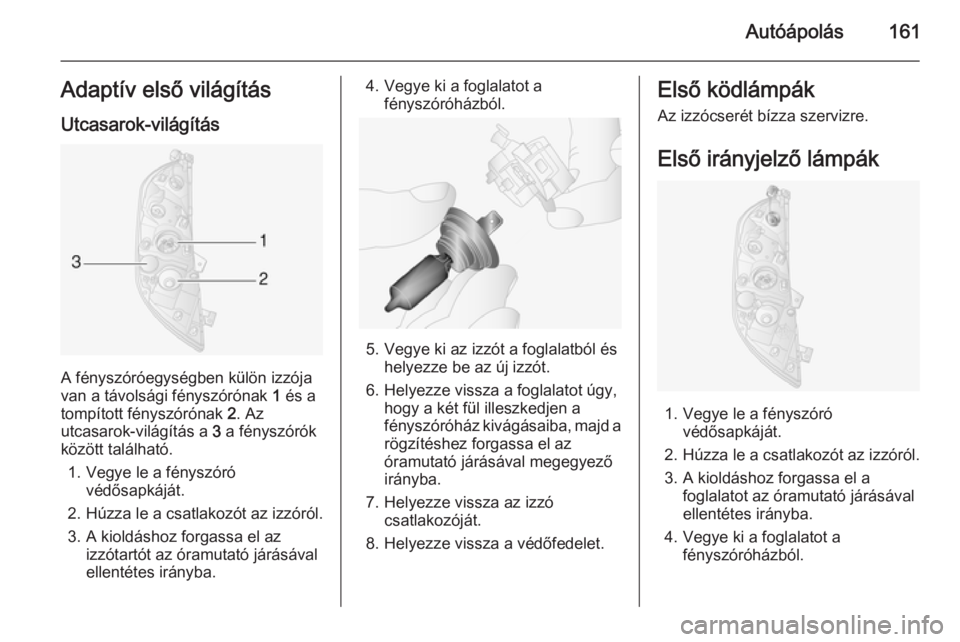

Autóápolás161Adaptív első világítás
Utcasarok-világítás
A fényszóróegységben külön izzója
van a távolsági fényszórónak 1 és a
tompított fényszórónak 2. Az
utcasarok-világítás a 3 a fényszórók
között található.
1. Vegye le a fényszóró védősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el az izzótartót az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.
Első ködlámpák
Az izzócserét bízza szervizre.
Első irányjelző lámpák
1. Vegye le a fényszóró védősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.

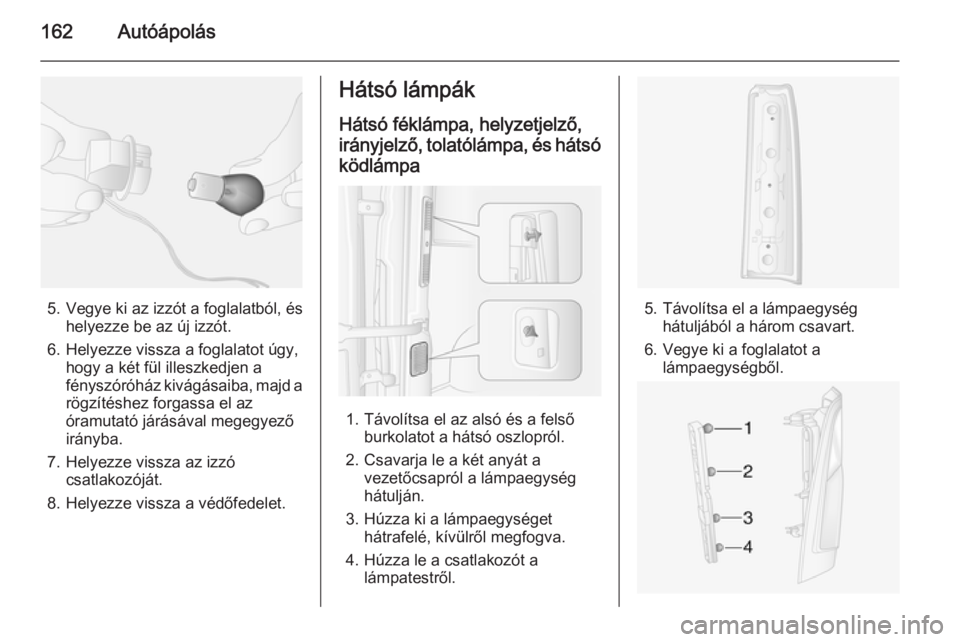

162Autóápolás
5. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.
Hátsó lámpák
Hátsó féklámpa, helyzetjelző, irányjelző, tolatólámpa, és hátsó
ködlámpa
1. Távolítsa el az alsó és a felső burkolatot a hátsó oszlopról.
2. Csavarja le a két anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet hátrafelé, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Távolítsa el a lámpaegységhátuljából a három csavart.
6. Vegye ki a foglalatot a lámpaegységből.

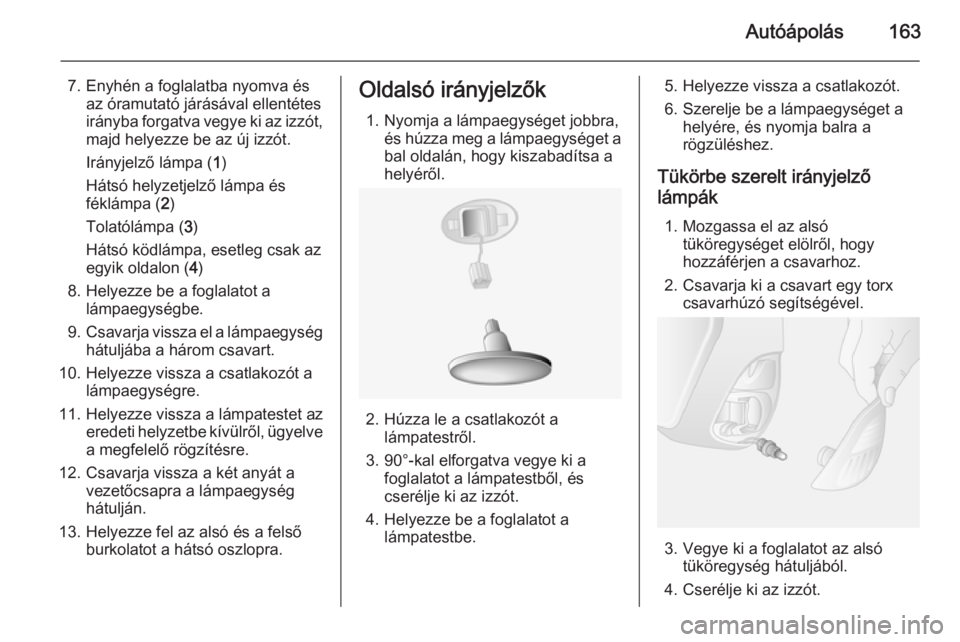

Autóápolás163
7. Enyhén a foglalatba nyomva ésaz óramutató járásával ellentétes
irányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
Irányjelző lámpa ( 1)
Hátsó helyzetjelző lámpa és
féklámpa ( 2)
Tolatólámpa ( 3)
Hátsó ködlámpa, esetleg csak az
egyik oldalon ( 4)
8. Helyezze be a foglalatot a lámpaegységbe.
9. Csavarja vissza el a lámpaegység
hátuljába a három csavart.
10. Helyezze vissza a csatlakozót a lámpaegységre.
11. Helyezze vissza a lámpatestet az eredeti helyzetbe kívülről, ügyelvea megfelelő rögzítésre.
12. Csavarja vissza a két anyát a vezetőcsapra a lámpaegység
hátulján.
13. Helyezze fel az alsó és a felső burkolatot a hátsó oszlopra.Oldalsó irányjelzők
1. Nyomja a lámpaegységet jobbra, és húzza meg a lámpaegységet abal oldalán, hogy kiszabadítsa a
helyéről.
2. Húzza le a csatlakozót a lámpatestről.
3. 90°-kal elforgatva vegye ki a foglalatot a lámpatestből, és
cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe.
5. Helyezze vissza a csatlakozót.
6. Szerelje be a lámpaegységet a helyére, és nyomja balra a
rögzüléshez.
Tükörbe szerelt irányjelző
lámpák
1. Mozgassa el az alsó tüköregységet elölről, hogyhozzáférjen a csavarhoz.
2. Csavarja ki a csavart egy torx csavarhúzó segítségével.
3. Vegye ki a foglalatot az alsó
tüköregység hátuljából.
4. Cserélje ki az izzót.

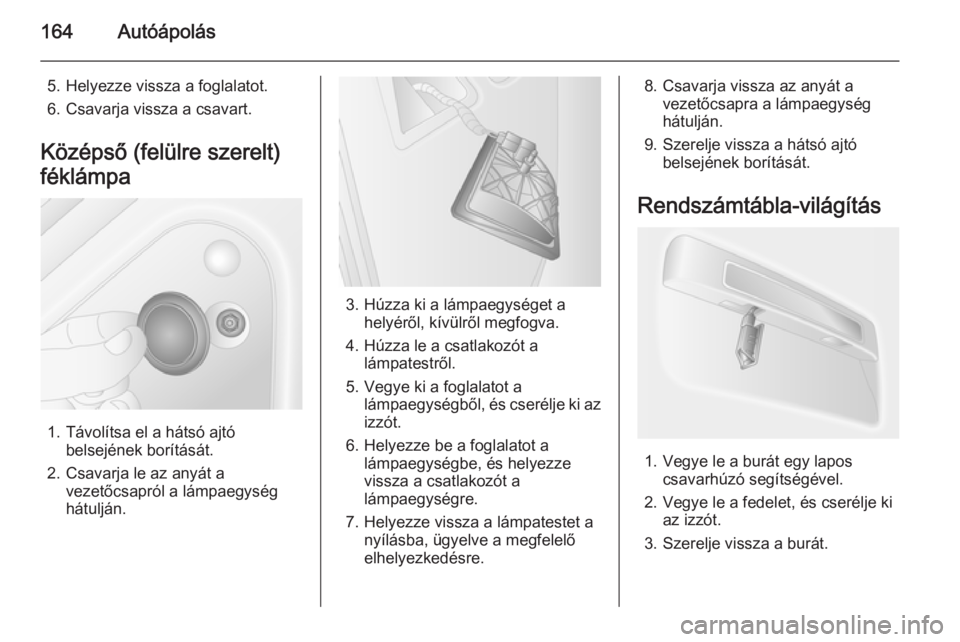

164Autóápolás
5. Helyezze vissza a foglalatot.
6. Csavarja vissza a csavart.
Középső (felülre szerelt)
féklámpa
1. Távolítsa el a hátsó ajtó belsejének borítását.
2. Csavarja le az anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet a helyéről, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Vegye ki a foglalatot a lámpaegységből, és cserélje ki az
izzót.
6. Helyezze be a foglalatot a lámpaegységbe, és helyezze
vissza a csatlakozót a
lámpaegységre.
7. Helyezze vissza a lámpatestet a nyílásba, ügyelve a megfelelő
elhelyezkedésre.
8. Csavarja vissza az anyát a vezetőcsapra a lámpaegység
hátulján.
9. Szerelje vissza a hátsó ajtó belsejének borítását.
Rendszámtábla-világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Vegye le a fedelet, és cserélje ki az izzót.
3. Szerelje vissza a burát.

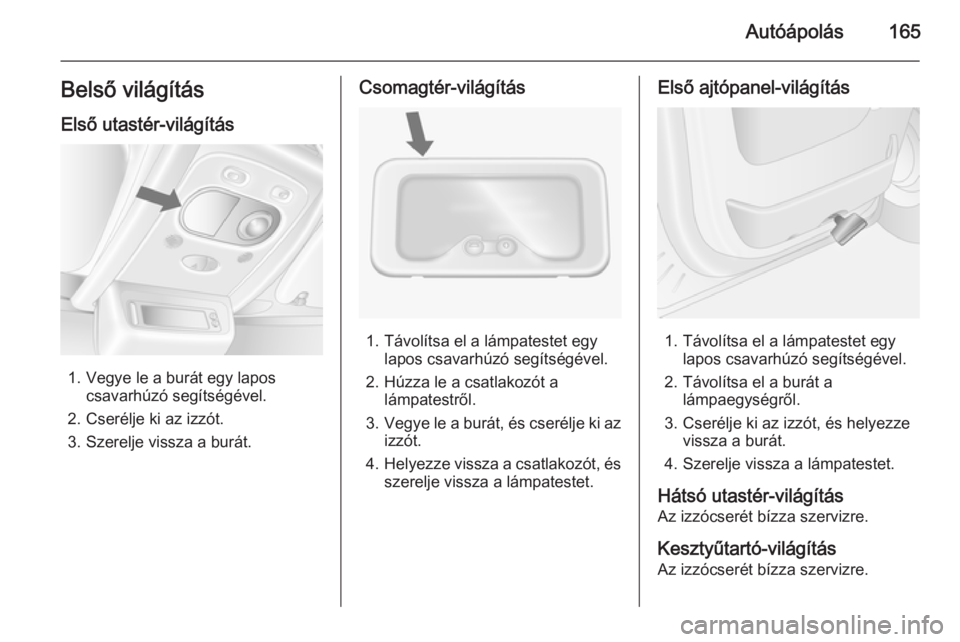

Autóápolás165Belső világítás
Első utastér-világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Cserélje ki az izzót.
3. Szerelje vissza a burát.
Csomagtér-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Húzza le a csatlakozót a lámpatestről.
3. Vegye le a burát, és cserélje ki az
izzót.
4. Helyezze vissza a csatlakozót, és
szerelje vissza a lámpatestet.
Első ajtópanel-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Távolítsa el a burát a lámpaegységről.
3. Cserélje ki az izzót, és helyezze vissza a burát.
4. Szerelje vissza a lámpatestet.
Hátsó utastér-világítás
Az izzócserét bízza szervizre.
Kesztyűtartó-világításAz izzócserét bízza szervizre.

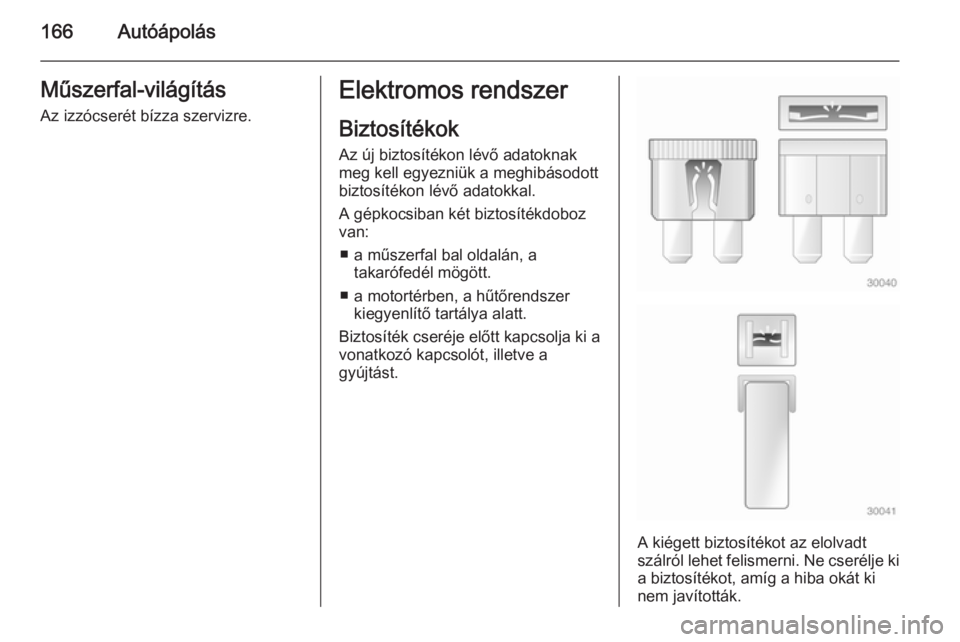

166AutóápolásMűszerfal-világításAz izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
■ a műszerfal bal oldalán, a takarófedél mögött.
■ a motortérben, a hűtőrendszer kiegyenlítő tartálya alatt.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.

Autóápolás167
Ajánlatos mindig a gépkocsiban
tartani egy teljes biztosítékkészletet.
Vegye fel a kapcsolatot egy
szervizzel.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek nincs funkciójuk.
Megjegyzés
A jelen kézikönyvben ismertetett
biztosítékdoboz eltérhet az Ön
gépkocsijában lévőtől.
A biztosítékdoboz ellenőrzése során
figyelje a biztosítékdoboz címkéjét.

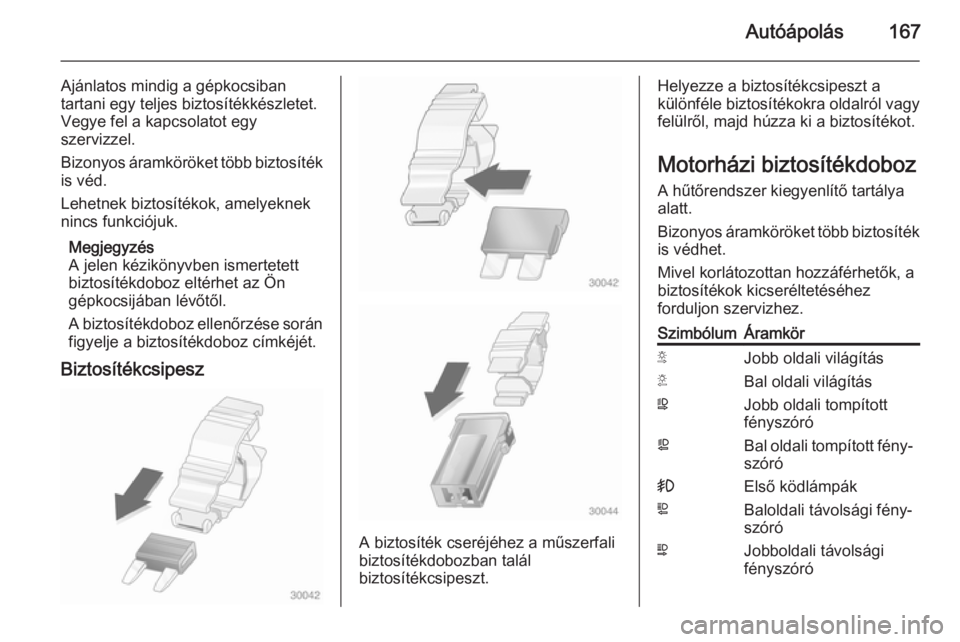

Biztosítékcsipesz
A biztosíték cseréjéhez a műszerfali
biztosítékdobozban talál
biztosítékcsipeszt.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz A hűtőrendszer kiegyenlítő tartálya
alatt.
Bizonyos áramköröket több biztosíték
is védhet.
Mivel korlátozottan hozzáférhetők, a
biztosítékok kicseréltetéséhez
forduljon szervizhez.SzimbólumÁramkörSJobb oldali világításTBal oldali világításWJobb oldali tompított
fényszóróaBal oldali tompított fény‐ szóró>Első ködlámpákLBaloldali távolsági fény‐
szóróNJobboldali távolsági
fényszóró

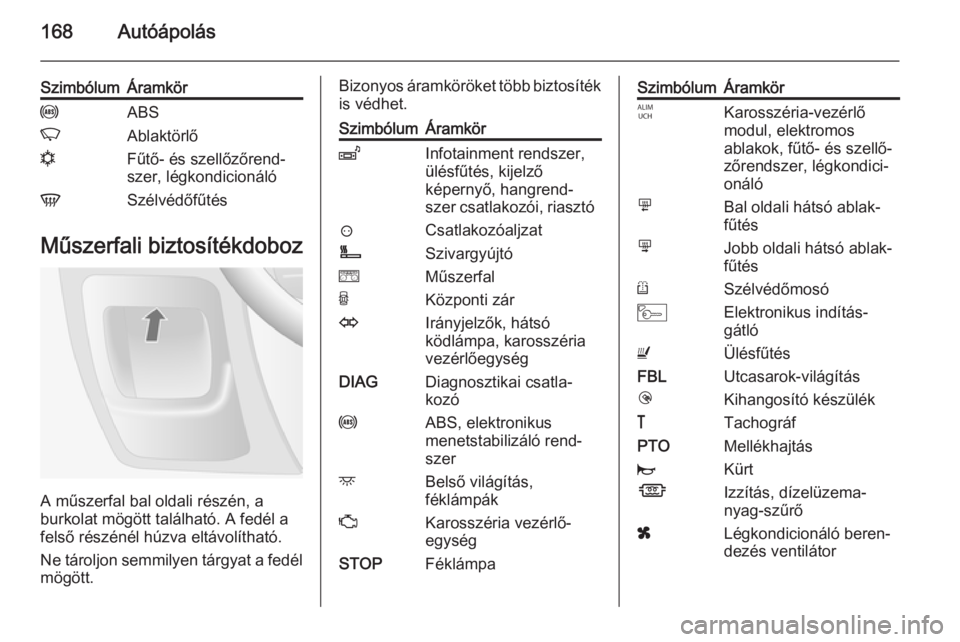

168Autóápolás
SzimbólumÁramköruABSKAblaktörlőnFűtő- és szellőzőrend‐
szer, légkondicionálóVSzélvédőfűtés
Műszerfali biztosítékdoboz
A műszerfal bal oldali részén, a
burkolat mögött található. A fedél a
felső részénél húzva eltávolítható.
Ne tároljon semmilyen tárgyat a fedél mögött.
Bizonyos áramköröket több biztosíték
is védhet.SzimbólumÁramkörZInfotainment rendszer,
ülésfűtés, kijelző
képernyő, hangrend‐
szer csatlakozói, riasztó?CsatlakozóaljzatÌSzivargyújtóeMűszerfalUKözponti zárOIrányjelzők, hátsó
ködlámpa, karosszéria
vezérlőegységDIAGDiagnosztikai csatla‐
kozóuABS, elektronikus
menetstabilizáló rend‐
szerdBelső világítás,
féklámpákZKarosszéria vezérlő‐
egységSTOPFéklámpaSzimbólumÁramkörIKarosszéria-vezérlő
modul, elektromos
ablakok, fűtő- és szellő‐
zőrendszer, légkondici‐
onálómBal oldali hátsó ablak‐
fűtésnJobb oldali hátsó ablak‐
fűtésRSzélvédőmosóMElektronikus indítás‐
gátlóUÜlésfűtésFBLUtcasarok-világításlKihangosító készülék&TachográfPTOMellékhajtásjKürtÍIzzítás, dízelüzema‐
nyag-szűrőxLégkondicionáló beren‐
dezés ventilátor
