OPEL MOVANO_B 2015.5 Manual de Instrucciones (in Spanish)

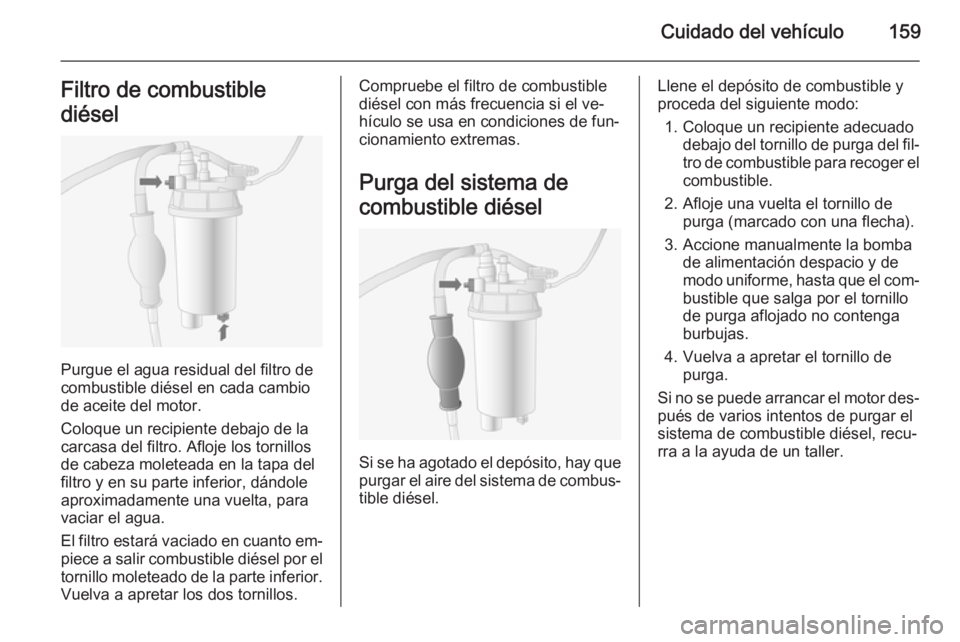

Cuidado del vehículo159Filtro de combustible
diésel
Purgue el agua residual del filtro de
combustible diésel en cada cambio
de aceite del motor.
Coloque un recipiente debajo de la
carcasa del filtro. Afloje los tornillos
de cabeza moleteada en la tapa del filtro y en su parte inferior, dándole
aproximadamente una vuelta, para
vaciar el agua.
El filtro estará vaciado en cuanto em‐
piece a salir combustible diésel por el tornillo moleteado de la parte inferior.
Vuelva a apretar los dos tornillos.
Compruebe el filtro de combustible
diésel con más frecuencia si el ve‐
hículo se usa en condiciones de fun‐
cionamiento extremas.
Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el aire del sistema de combus‐
tible diésel.
Llene el depósito de combustible y
proceda del siguiente modo:
1. Coloque un recipiente adecuado debajo del tornillo de purga del fil‐
tro de combustible para recoger el combustible.
2. Afloje una vuelta el tornillo de purga (marcado con una flecha).
3. Accione manualmente la bomba de alimentación despacio y de
modo uniforme, hasta que el com‐
bustible que salga por el tornillo
de purga aflojado no contenga
burbujas.
4. Vuelva a apretar el tornillo de purga.
Si no se puede arrancar el motor des‐
pués de varios intentos de purgar el
sistema de combustible diésel, recu‐
rra a la ayuda de un taller.

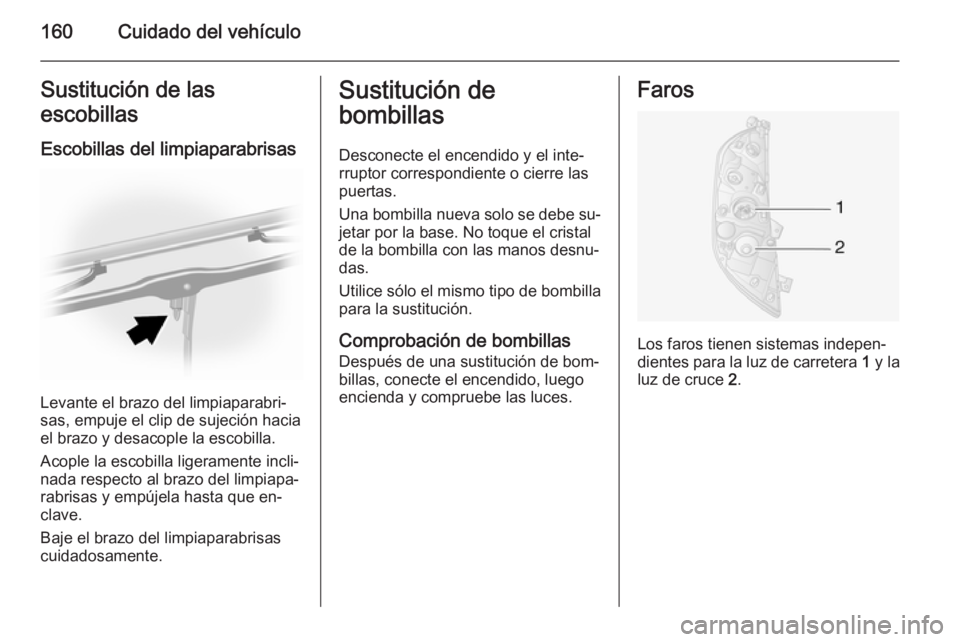

160Cuidado del vehículoSustitución de las
escobillas
Escobillas del limpiaparabrisas
Levante el brazo del limpiaparabri‐
sas, empuje el clip de sujeción hacia
el brazo y desacople la escobilla.
Acople la escobilla ligeramente incli‐nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐ jetar por la base. No toque el cristalde la bombilla con las manos desnu‐das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Comprobación de bombillas
Después de una sustitución de bom‐ billas, conecte el encendido, luego
encienda y compruebe las luces.Faros
Los faros tienen sistemas indepen‐
dientes para la luz de carretera 1 y la
luz de cruce 2.

Cuidado del vehículo161

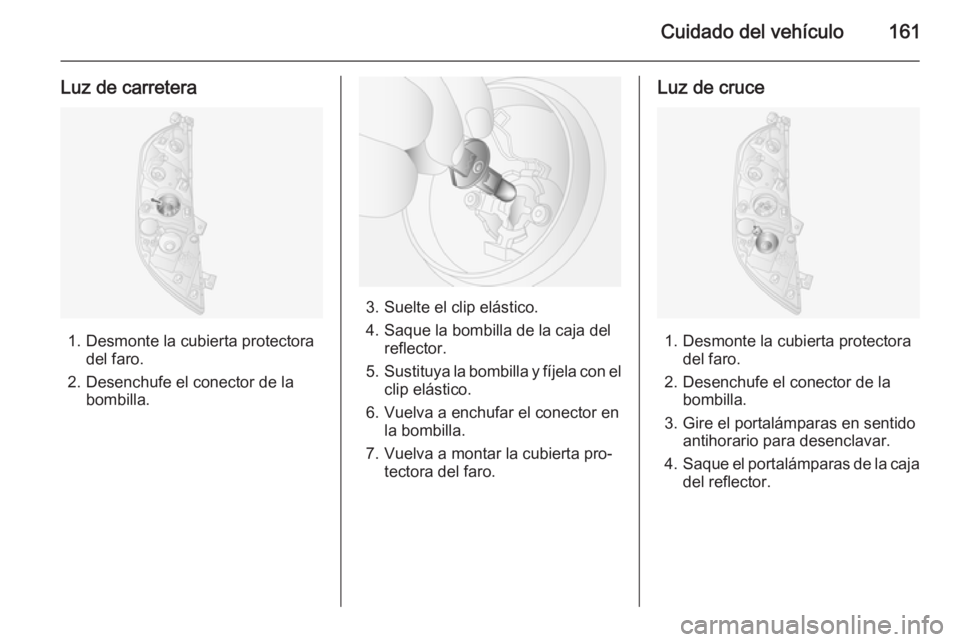

Luz de carretera
1. Desmonte la cubierta protectoradel faro.
2. Desenchufe el conector de la bombilla.
3. Suelte el clip elástico.
4. Saque la bombilla de la caja del reflector.
5. Sustituya la bombilla y fíjela con el
clip elástico.
6. Vuelva a enchufar el conector en la bombilla.
7. Vuelva a montar la cubierta pro‐ tectora del faro.
Luz de cruce
1. Desmonte la cubierta protectora del faro.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.

162Cuidado del vehículo

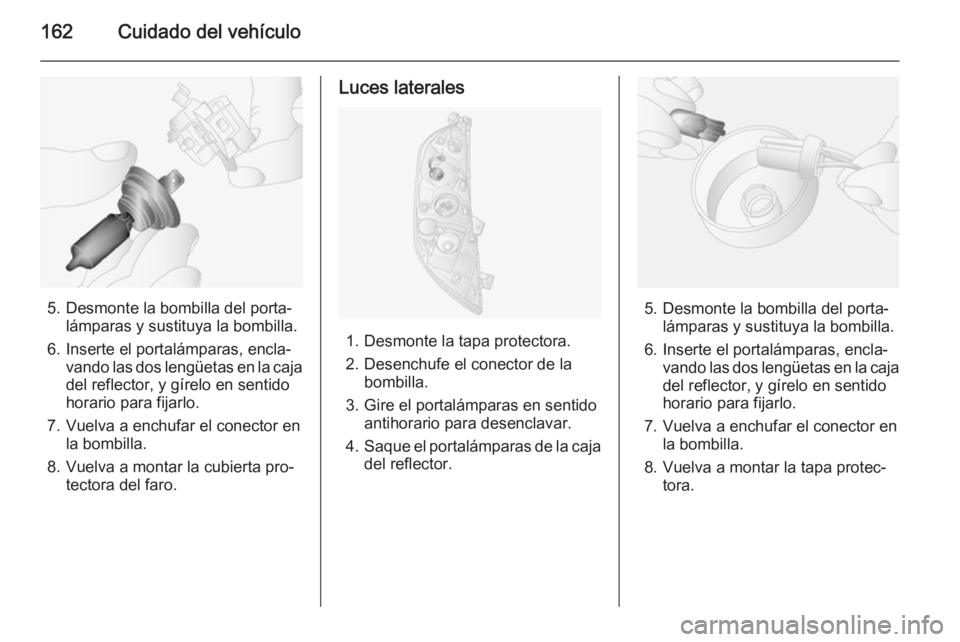

5. Desmonte la bombilla del porta‐lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la cubierta pro‐ tectora del faro.
Luces laterales
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.

Cuidado del vehículo163Sistema de faros
adaptativos
Iluminación estática en curvas
Los faros tienen sistemas indepen‐
dientes para la luz de carretera 1 y la
luz de cruce 2. La luz para las curvas
3 está situada entre los faros.
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4.Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.
Luces antiniebla
Haga cambiar las bombillas en un ta‐ ller.
Intermitentes delanteros
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.

164Cuidado del vehículo

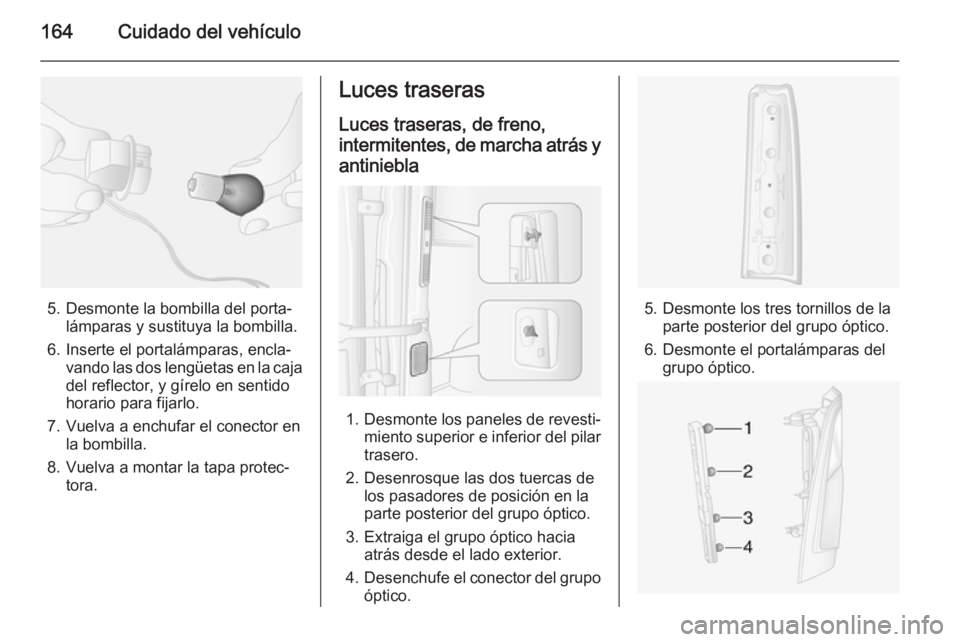

5. Desmonte la bombilla del porta‐lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.
Luces traseras
Luces traseras, de freno,
intermitentes, de marcha atrás y
antiniebla
1. Desmonte los paneles de revesti‐
miento superior e inferior del pilar
trasero.
2. Desenrosque las dos tuercas de los pasadores de posición en la
parte posterior del grupo óptico.
3. Extraiga el grupo óptico hacia atrás desde el lado exterior.
4. Desenchufe el conector del grupo
óptico.
5. Desmonte los tres tornillos de la parte posterior del grupo óptico.
6. Desmonte el portalámparas del grupo óptico.

Cuidado del vehículo165

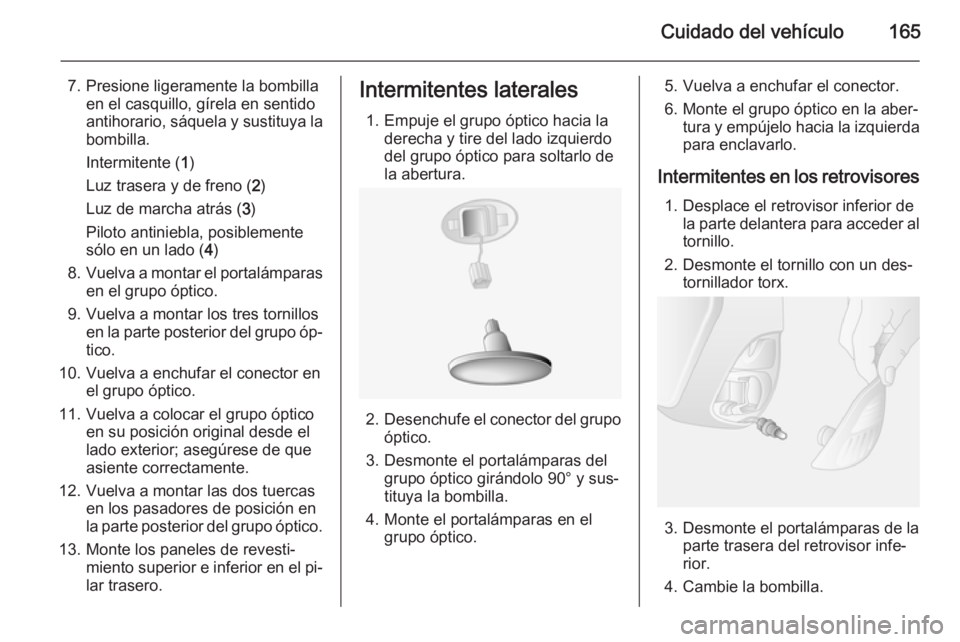

7. Presione ligeramente la bombillaen el casquillo, gírela en sentido
antihorario, sáquela y sustituya la
bombilla.
Intermitente ( 1)
Luz trasera y de freno ( 2)
Luz de marcha atrás ( 3)
Piloto antiniebla, posiblemente
sólo en un lado ( 4)
8. Vuelva a montar el portalámparas
en el grupo óptico.
9. Vuelva a montar los tres tornillos en la parte posterior del grupo óp‐tico.
10. Vuelva a enchufar el conector en el grupo óptico.
11. Vuelva a colocar el grupo óptico en su posición original desde el
lado exterior; asegúrese de que
asiente correctamente.
12. Vuelva a montar las dos tuercas en los pasadores de posición en
la parte posterior del grupo óptico.
13. Monte los paneles de revesti‐ miento superior e inferior en el pi‐lar trasero.Intermitentes laterales
1. Empuje el grupo óptico hacia la derecha y tire del lado izquierdo
del grupo óptico para soltarlo de
la abertura.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte el portalámparas del grupo óptico girándolo 90° y sus‐
tituya la bombilla.
4. Monte el portalámparas en el grupo óptico.
5. Vuelva a enchufar el conector.
6. Monte el grupo óptico en la aber‐ tura y empújelo hacia la izquierda
para enclavarlo.
Intermitentes en los retrovisores 1. Desplace el retrovisor inferior de la parte delantera para acceder altornillo.
2. Desmonte el tornillo con un des‐ tornillador torx.
3. Desmonte el portalámparas de laparte trasera del retrovisor infe‐
rior.
4. Cambie la bombilla.

166Cuidado del vehículo
5. Vuelva a montar el portalámpa‐ras.
6. Vuelva a montar el tornillo.

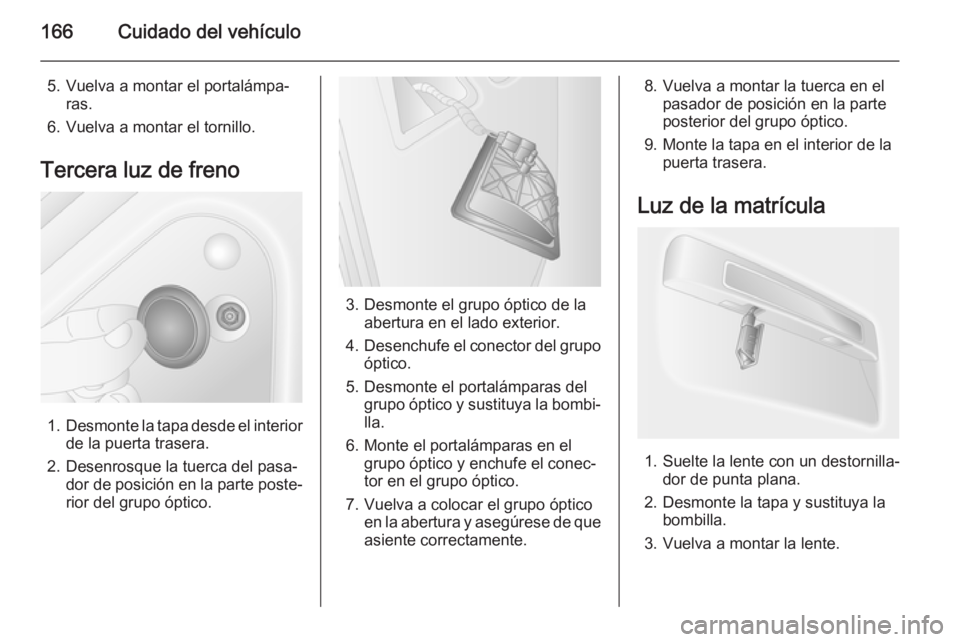

Tercera luz de freno
1. Desmonte la tapa desde el interior
de la puerta trasera.
2. Desenrosque la tuerca del pasa‐ dor de posición en la parte poste‐
rior del grupo óptico.
3. Desmonte el grupo óptico de la abertura en el lado exterior.
4. Desenchufe el conector del grupo
óptico.
5. Desmonte el portalámparas del grupo óptico y sustituya la bombi‐lla.
6. Monte el portalámparas en el grupo óptico y enchufe el conec‐
tor en el grupo óptico.
7. Vuelva a colocar el grupo óptico en la abertura y asegúrese de que
asiente correctamente.
8. Vuelva a montar la tuerca en el pasador de posición en la parte
posterior del grupo óptico.
9. Monte la tapa en el interior de la puerta trasera.
Luz de la matrícula
1. Suelte la lente con un destornilla‐ dor de punta plana.
2. Desmonte la tapa y sustituya la bombilla.
3. Vuelva a montar la lente.

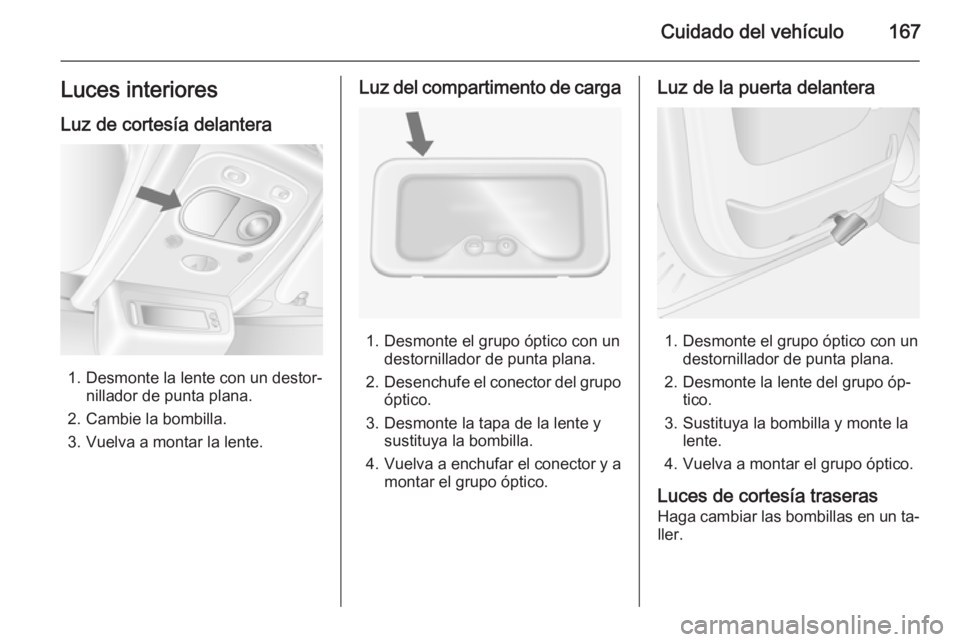

Cuidado del vehículo167Luces interioresLuz de cortesía delantera
1. Desmonte la lente con un destor‐ nillador de punta plana.
2. Cambie la bombilla.
3. Vuelva a montar la lente.
Luz del compartimento de carga
1. Desmonte el grupo óptico con un destornillador de punta plana.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte la tapa de la lente y sustituya la bombilla.
4. Vuelva a enchufar el conector y a
montar el grupo óptico.
Luz de la puerta delantera
1. Desmonte el grupo óptico con un destornillador de punta plana.
2. Desmonte la lente del grupo óp‐ tico.
3. Sustituya la bombilla y monte la lente.
4. Vuelva a montar el grupo óptico.
Luces de cortesía traseras
Haga cambiar las bombillas en un ta‐
ller.

168Cuidado del vehículo

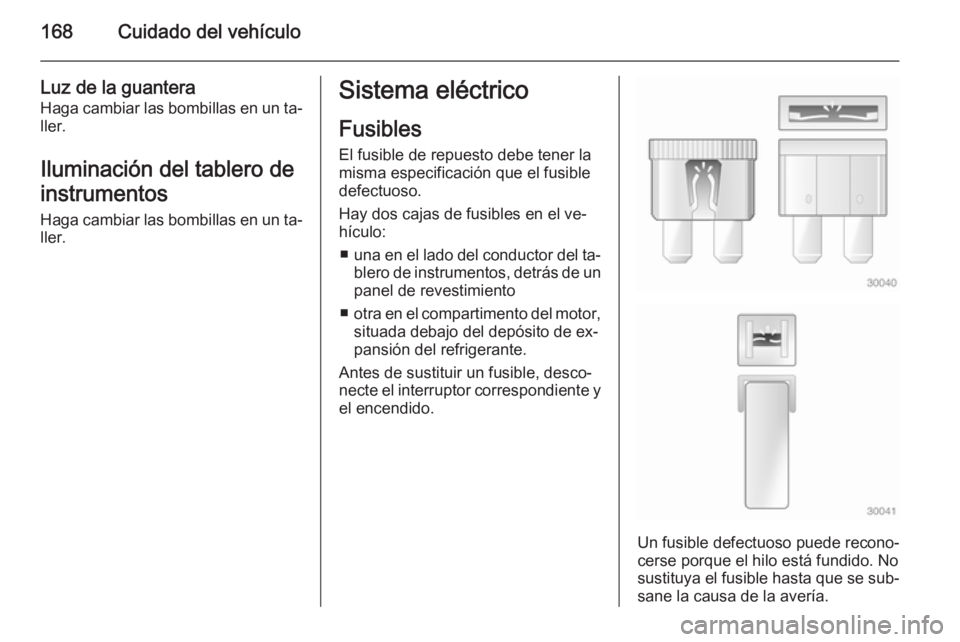

Luz de la guanteraHaga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐ ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐ hículo:
■ una en el lado del conductor del ta‐
blero de instrumentos, detrás de un
panel de revestimiento
■ otra en el compartimento del motor,
situada debajo del depósito de ex‐
pansión del refrigerante.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No
sustituya el fusible hasta que se sub‐ sane la causa de la avería.
