Page 181 of 233

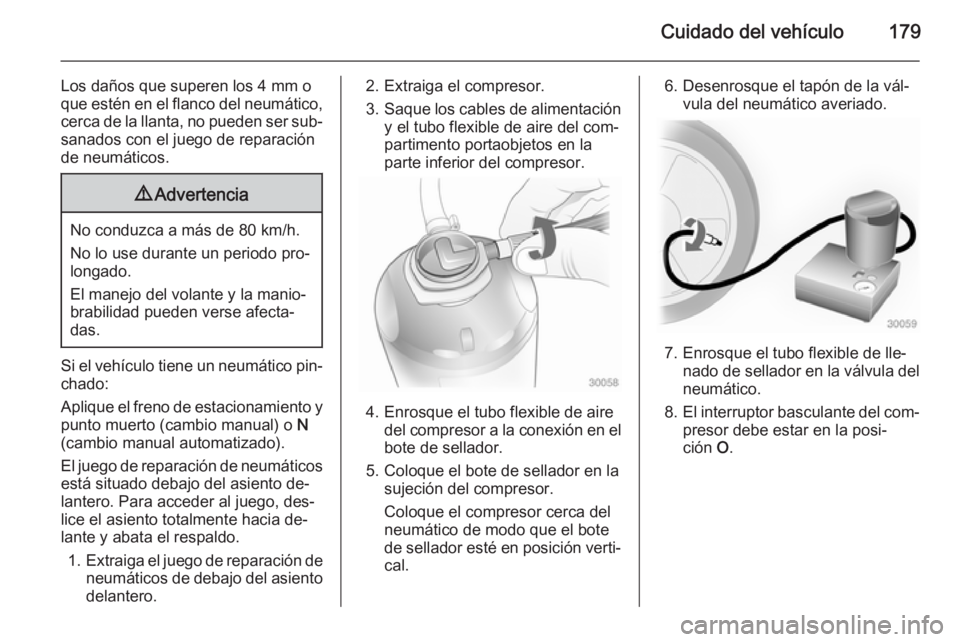

Cuidado del vehículo179
Los daños que superen los 4 mm o
que estén en el flanco del neumático, cerca de la llanta, no pueden ser sub‐sanados con el juego de reparación
de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
Si el vehículo tiene un neumático pin‐
chado:
Aplique el freno de estacionamiento y punto muerto (cambio manual) o N
(cambio manual automatizado).
El juego de reparación de neumáticos
está situado debajo del asiento de‐
lantero. Para acceder al juego, des‐
lice el asiento totalmente hacia de‐
lante y abata el respaldo.
1. Extraiga el juego de reparación de
neumáticos de debajo del asiento delantero.
2. Extraiga el compresor.
3. Saque los cables de alimentación
y el tubo flexible de aire del com‐
partimento portaobjetos en la
parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐nado de sellador en la válvula del
neumático.
8. El interruptor basculante del com‐
presor debe estar en la posi‐
ción O.
Page 182 of 233

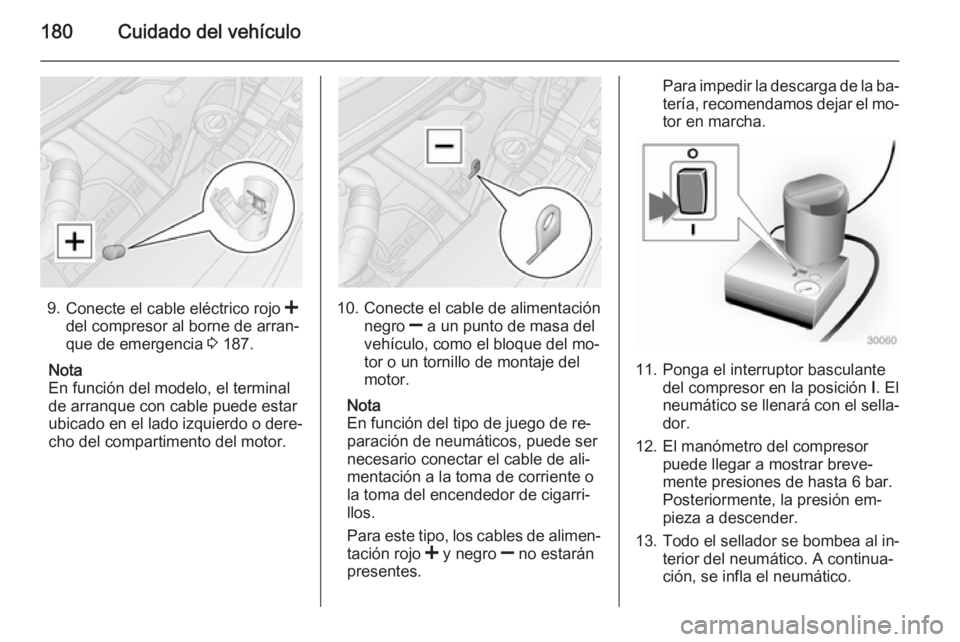

180Cuidado del vehículo
9.Conecte el cable eléctrico rojo <
del compresor al borne de arran‐
que de emergencia 3 187.
Nota
En función del modelo, el terminal
de arranque con cable puede estar
ubicado en el lado izquierdo o dere‐ cho del compartimento del motor.10. Conecte el cable de alimentación
negro ] a un punto de masa del
vehículo, como el bloque del mo‐
tor o un tornillo de montaje del
motor.
Nota
En función del tipo de juego de re‐
paración de neumáticos, puede ser
necesario conectar el cable de ali‐
mentación a la toma de corriente o
la toma del encendedor de cigarri‐
llos.
Para este tipo, los cables de alimen‐ tación rojo < y negro ] no estarán
presentes.
Para impedir la descarga de la ba‐ tería, recomendamos dejar el mo‐
tor en marcha.
11. Ponga el interruptor basculante del compresor en la posición I. El
neumático se llenará con el sella‐
dor.
12. El manómetro del compresor puede llegar a mostrar breve‐
mente presiones de hasta 6 bar.
Posteriormente, la presión em‐
pieza a descender.
13. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
Page 183 of 233

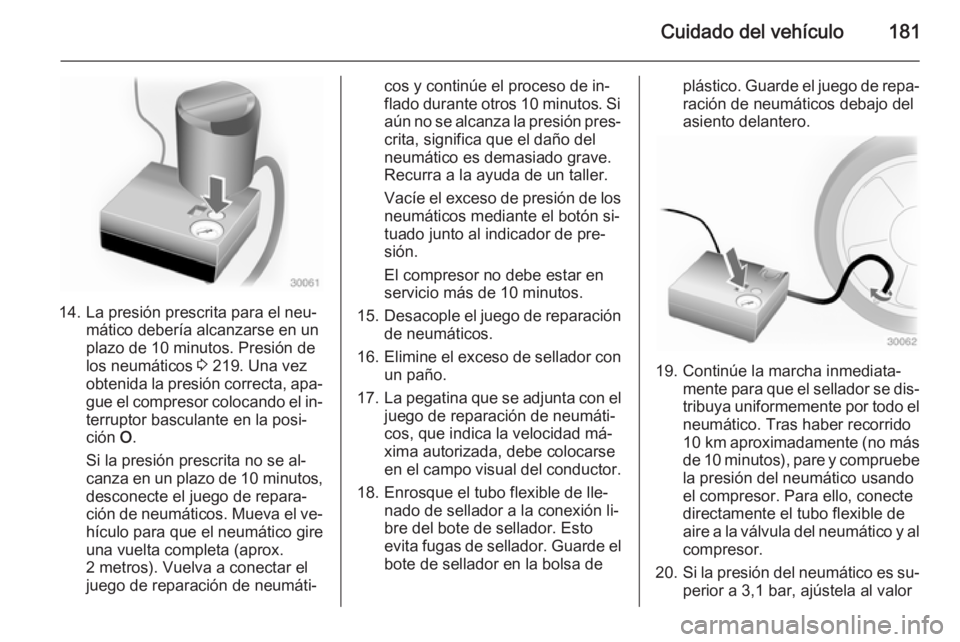

Cuidado del vehículo181
14. La presión prescrita para el neu‐mático debería alcanzarse en un
plazo de 10 minutos. Presión de
los neumáticos 3 219. Una vez
obtenida la presión correcta, apa‐ gue el compresor colocando el in‐
terruptor basculante en la posi‐
ción O.
Si la presión prescrita no se al‐
canza en un plazo de 10 minutos,
desconecte el juego de repara‐
ción de neumáticos. Mueva el ve‐
hículo para que el neumático gire
una vuelta completa (aprox.
2 metros). Vuelva a conectar el
juego de reparación de neumáti‐
cos y continúe el proceso de in‐
flado durante otros 10 minutos. Si
aún no se alcanza la presión pres‐ crita, significa que el daño del
neumático es demasiado grave.
Recurra a la ayuda de un taller.
Vacíe el exceso de presión de los neumáticos mediante el botón si‐tuado junto al indicador de pre‐
sión.
El compresor no debe estar en
servicio más de 10 minutos.
15. Desacople el juego de reparación
de neumáticos.
16. Elimine el exceso de sellador con
un paño.
17. La pegatina que se adjunta con el
juego de reparación de neumáti‐
cos, que indica la velocidad má‐
xima autorizada, debe colocarse
en el campo visual del conductor.
18. Enrosque el tubo flexible de lle‐ nado de sellador a la conexión li‐
bre del bote de sellador. Esto
evita fugas de sellador. Guarde el
bote de sellador en la bolsa deplástico. Guarde el juego de repa‐ ración de neumáticos debajo del
asiento delantero.
19. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente por todo el
neumático. Tras haber recorrido
10 km aproximadamente (no más
de 10 minutos), pare y compruebe la presión del neumático usando
el compresor. Para ello, conecte
directamente el tubo flexible de
aire a la válvula del neumático y al
compresor.
20. Si la presión del neumático es su‐
perior a 3,1 bar, ajústela al valor
Page 184 of 233

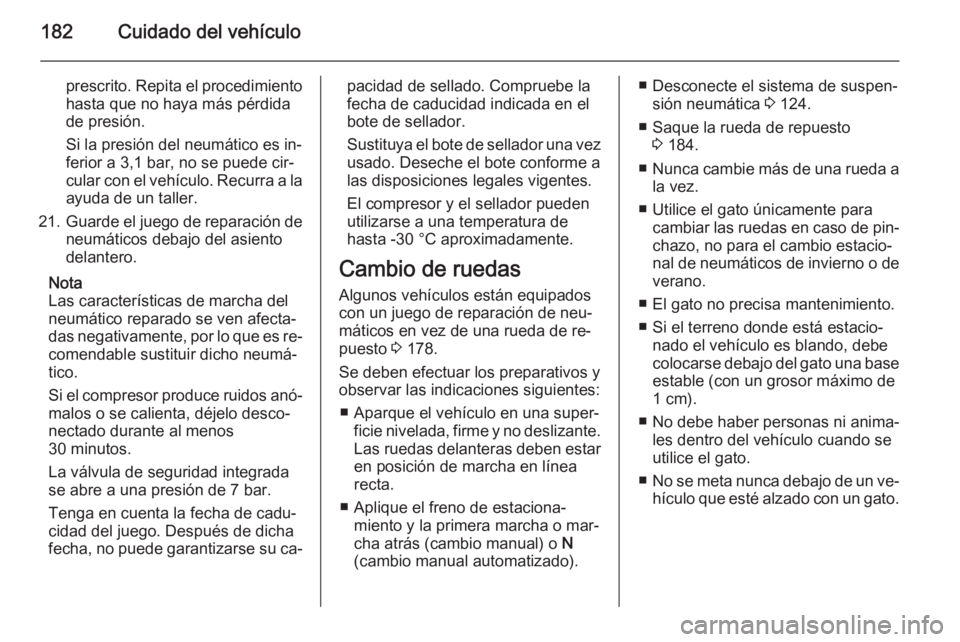

182Cuidado del vehículo
prescrito. Repita el procedimientohasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 3,1 bar, no se puede cir‐
cular con el vehículo. Recurra a la
ayuda de un taller.
21. Guarde el juego de reparación de
neumáticos debajo del asiento
delantero.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐
comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐ malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme alas disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐
puesto 3 178.
Se deben efectuar los preparativos y observar las indicaciones siguientes:
■ Aparque el vehículo en una super‐ ficie nivelada, firme y no deslizante.Las ruedas delanteras deben estar
en posición de marcha en línea
recta.
■ Aplique el freno de estaciona‐ miento y la primera marcha o mar‐cha atrás (cambio manual) o N
(cambio manual automatizado).■ Desconecte el sistema de suspen‐ sión neumática 3 124.
■ Saque la rueda de repuesto 3 184.
■ Nunca cambie más de una rueda a
la vez.
■ Utilice el gato únicamente para cambiar las ruedas en caso de pin‐chazo, no para el cambio estacio‐nal de neumáticos de invierno o de
verano.
■ El gato no precisa mantenimiento.
■ Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una base estable (con un grosor máximo de
1 cm).
■ No debe haber personas ni anima‐ les dentro del vehículo cuando se
utilice el gato.
■ No se meta nunca debajo de un ve‐
hículo que esté alzado con un gato.
Page 185 of 233

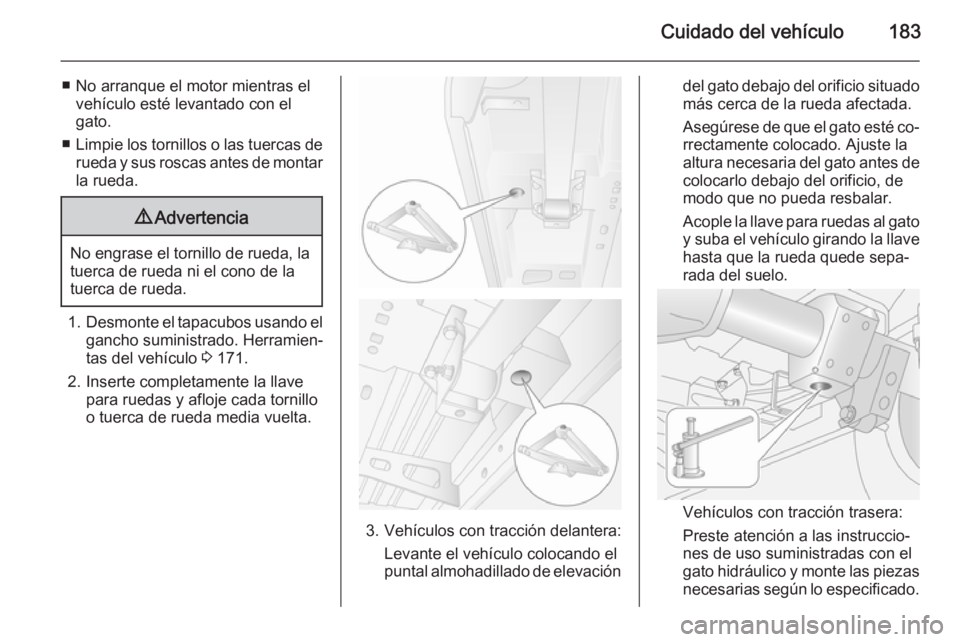

Cuidado del vehículo183
■ No arranque el motor mientras elvehículo esté levantado con el
gato.
■ Limpie los tornillos o las tuercas de
rueda y sus roscas antes de montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desmonte el tapacubos usando el
gancho suministrado. Herramien‐
tas del vehículo 3 171.
2. Inserte completamente la llave para ruedas y afloje cada tornillo
o tuerca de rueda media vuelta.
3. Vehículos con tracción delantera:
Levante el vehículo colocando el
puntal almohadillado de elevación
del gato debajo del orificio situado
más cerca de la rueda afectada.
Asegúrese de que el gato esté co‐ rrectamente colocado. Ajuste la
altura necesaria del gato antes de colocarlo debajo del orificio, de
modo que no pueda resbalar.
Acople la llave para ruedas al gato
y suba el vehículo girando la llave
hasta que la rueda quede sepa‐
rada del suelo.
Vehículos con tracción trasera:
Preste atención a las instruccio‐
nes de uso suministradas con el
gato hidráulico y monte las piezas necesarias según lo especificado.
Page 186 of 233

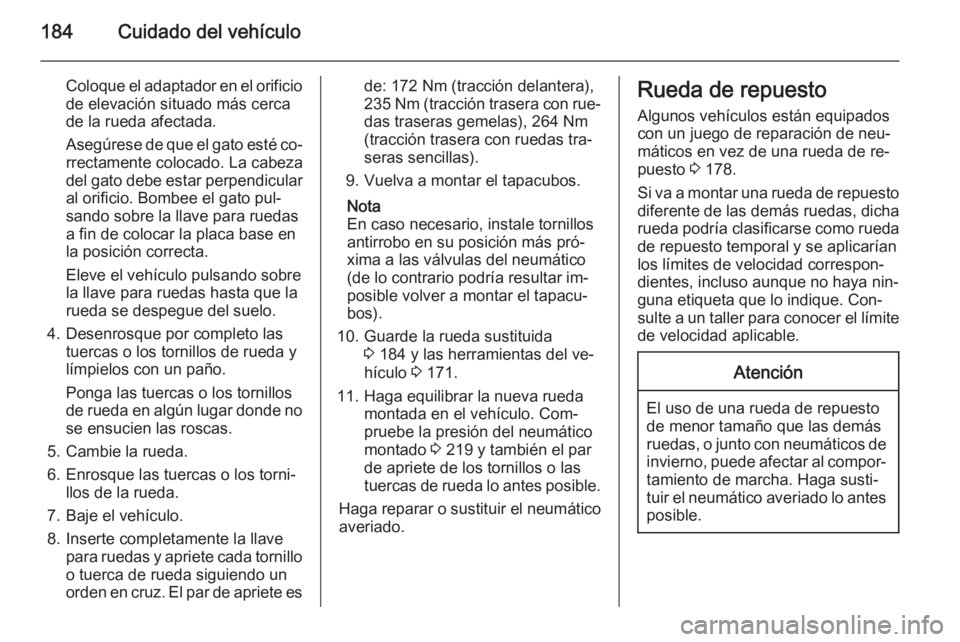

184Cuidado del vehículo
Coloque el adaptador en el orificio
de elevación situado más cerca
de la rueda afectada.
Asegúrese de que el gato esté co‐ rrectamente colocado. La cabeza
del gato debe estar perpendicular
al orificio. Bombee el gato pul‐
sando sobre la llave para ruedas
a fin de colocar la placa base en
la posición correcta.
Eleve el vehículo pulsando sobre
la llave para ruedas hasta que la
rueda se despegue del suelo.
4. Desenrosque por completo las tuercas o los tornillos de rueda y
límpielos con un paño.
Ponga las tuercas o los tornillos
de rueda en algún lugar donde no se ensucien las roscas.
5. Cambie la rueda.
6. Enrosque las tuercas o los torni‐ llos de la rueda.
7. Baje el vehículo.
8. Inserte completamente la llave para ruedas y apriete cada tornillo
o tuerca de rueda siguiendo un
orden en cruz. El par de apriete esde: 172 Nm (tracción delantera),
235 Nm (tracción trasera con rue‐
das traseras gemelas), 264 Nm
(tracción trasera con ruedas tra‐
seras sencillas).
9. Vuelva a montar el tapacubos.
Nota
En caso necesario, instale tornillos
antirrobo en su posición más pró‐
xima a las válvulas del neumático
(de lo contrario podría resultar im‐
posible volver a montar el tapacu‐
bos).
10. Guarde la rueda sustituida 3 184 y las herramientas del ve‐
hículo 3 171.
11. Haga equilibrar la nueva rueda montada en el vehículo. Com‐
pruebe la presión del neumático
montado 3 219 y también el par
de apriete de los tornillos o las
tuercas de rueda lo antes posible.
Haga reparar o sustituir el neumático
averiado.Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 178.
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐ dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite de velocidad aplicable.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Page 187 of 233

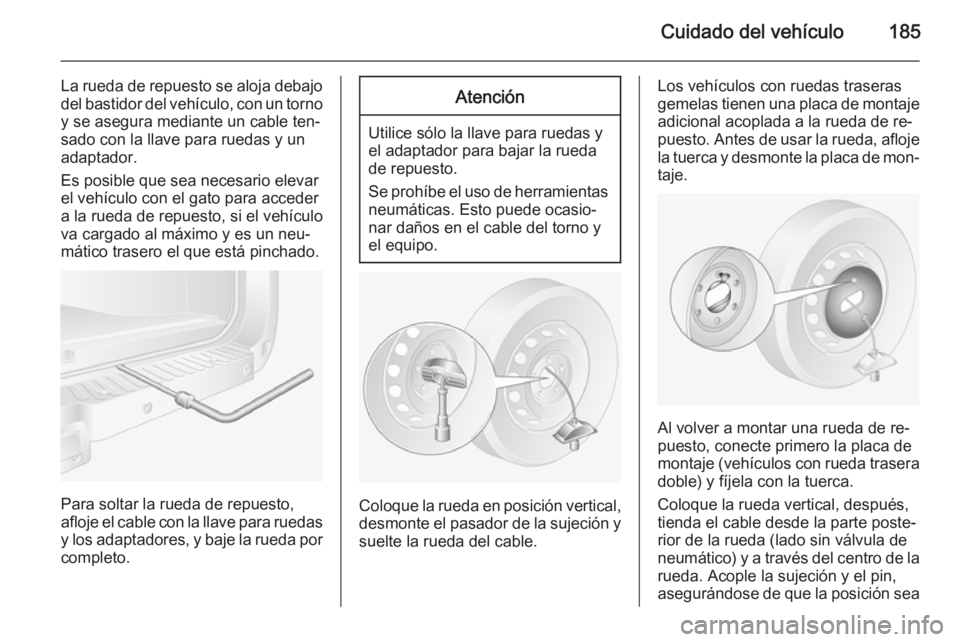

Cuidado del vehículo185
La rueda de repuesto se aloja debajodel bastidor del vehículo, con un tornoy se asegura mediante un cable ten‐
sado con la llave para ruedas y un
adaptador.
Es posible que sea necesario elevar
el vehículo con el gato para acceder
a la rueda de repuesto, si el vehículo
va cargado al máximo y es un neu‐
mático trasero el que está pinchado.
Para soltar la rueda de repuesto,
afloje el cable con la llave para ruedas
y los adaptadores, y baje la rueda porcompleto.
Atención
Utilice sólo la llave para ruedas y
el adaptador para bajar la rueda de repuesto.
Se prohíbe el uso de herramientas neumáticas. Esto puede ocasio‐nar daños en el cable del torno yel equipo.
Coloque la rueda en posición vertical, desmonte el pasador de la sujeción y
suelte la rueda del cable.
Los vehículos con ruedas traseras
gemelas tienen una placa de montaje adicional acoplada a la rueda de re‐
puesto. Antes de usar la rueda, afloje
la tuerca y desmonte la placa de mon‐ taje.
Al volver a montar una rueda de re‐
puesto, conecte primero la placa de
montaje (vehículos con rueda trasera doble) y fíjela con la tuerca.
Coloque la rueda vertical, después,
tienda el cable desde la parte poste‐
rior de la rueda (lado sin válvula de
neumático) y a través del centro de la
rueda. Acople la sujeción y el pin,
asegurándose de que la posición sea
Page 188 of 233

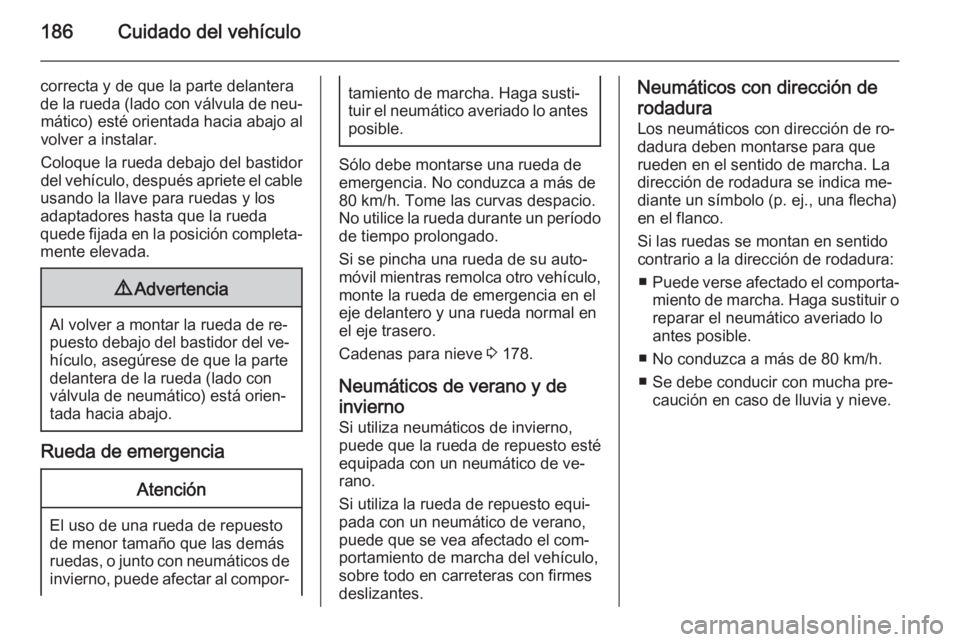

186Cuidado del vehículo
correcta y de que la parte delanterade la rueda (lado con válvula de neu‐ mático) esté orientada hacia abajo al
volver a instalar.
Coloque la rueda debajo del bastidor del vehículo, después apriete el cable
usando la llave para ruedas y los
adaptadores hasta que la rueda
quede fijada en la posición completa‐ mente elevada.9 Advertencia
Al volver a montar la rueda de re‐
puesto debajo del bastidor del ve‐ hículo, asegúrese de que la parte
delantera de la rueda (lado con
válvula de neumático) está orien‐
tada hacia abajo.
Rueda de emergencia
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio. No utilice la rueda durante un período de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo,
monte la rueda de emergencia en el
eje delantero y una rueda normal en
el eje trasero.
Cadenas para nieve 3 178.
Neumáticos de verano y de
invierno Si utiliza neumáticos de invierno,
puede que la rueda de repuesto esté
equipada con un neumático de ve‐
rano.
Si utiliza la rueda de repuesto equi‐
pada con un neumático de verano,
puede que se vea afectado el com‐
portamiento de marcha del vehículo,
sobre todo en carreteras con firmes
deslizantes.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o
reparar el neumático averiado lo
antes posible.
■ No conduzca a más de 80 km/h.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.
Page 189 of 233

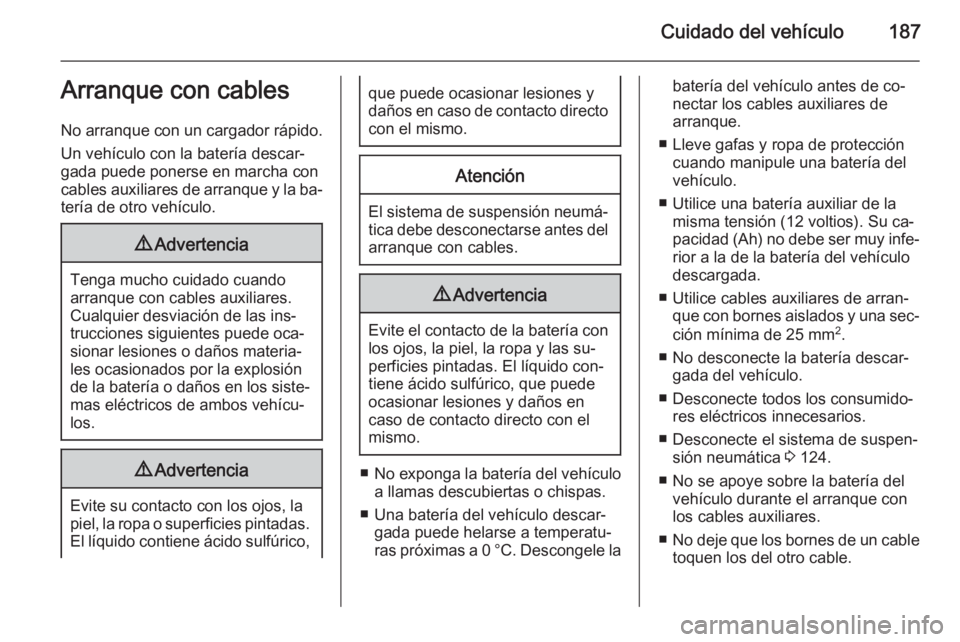

Cuidado del vehículo187Arranque con cables
No arranque con un cargador rápido.
Un vehículo con la batería descar‐
gada puede ponerse en marcha con cables auxiliares de arranque y la ba‐ tería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite su contacto con los ojos, la
piel, la ropa o superficies pintadas.
El líquido contiene ácido sulfúrico,
que puede ocasionar lesiones y
daños en caso de contacto directo con el mismo.Atención
El sistema de suspensión neumá‐tica debe desconectarse antes del
arranque con cables.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
■ No exponga la batería del vehículo
a llamas descubiertas o chispas.
■ Una batería del vehículo descar‐ gada puede helarse a temperatu‐
ras próximas a 0 °C. Descongele la
batería del vehículo antes de co‐
nectar los cables auxiliares de
arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería delvehículo.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐ rior a la de la batería del vehículo
descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 25 mm 2
.
■ No desconecte la batería descar‐ gada del vehículo.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.
■ Desconecte el sistema de suspen‐ sión neumática 3 124.
■ No se apoye sobre la batería del vehículo durante el arranque con
los cables auxiliares.
■ No deje que los bornes de un cable
toquen los del otro cable.
Page 190 of 233

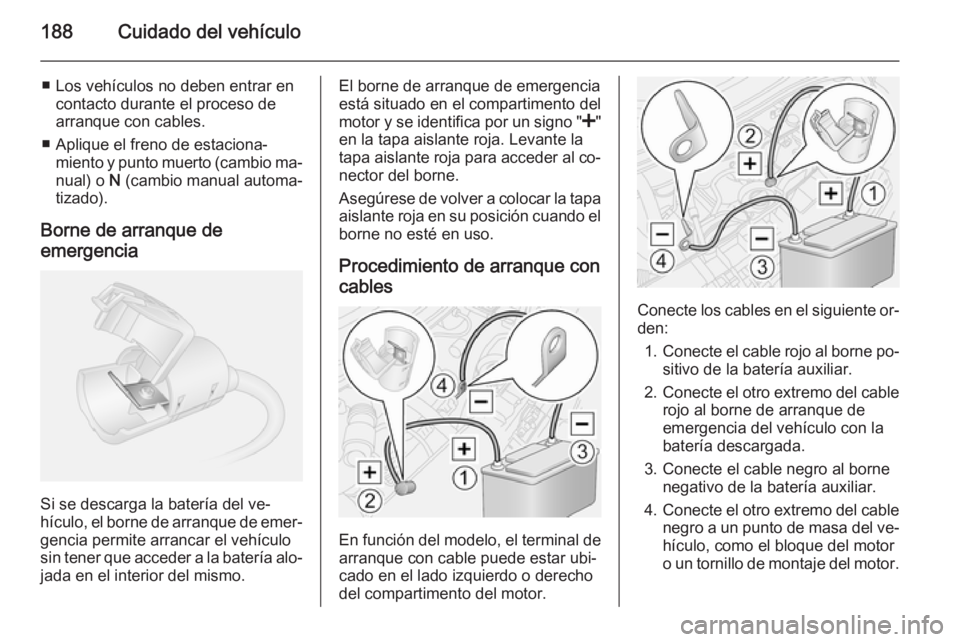

188Cuidado del vehículo
■ Los vehículos no deben entrar encontacto durante el proceso de
arranque con cables.
■ Aplique el freno de estaciona‐ miento y punto muerto (cambio ma‐
nual) o N (cambio manual automa‐
tizado).
Borne de arranque de
emergencia
Si se descarga la batería del ve‐
hículo, el borne de arranque de emer‐
gencia permite arrancar el vehículo
sin tener que acceder a la batería alo‐ jada en el interior del mismo.
El borne de arranque de emergenciaestá situado en el compartimento del
motor y se identifica por un signo " <"
en la tapa aislante roja. Levante la
tapa aislante roja para acceder al co‐
nector del borne.
Asegúrese de volver a colocar la tapa
aislante roja en su posición cuando el borne no esté en uso.
Procedimiento de arranque concables
En función del modelo, el terminal de
arranque con cable puede estar ubi‐
cado en el lado izquierdo o derecho
del compartimento del motor.
Conecte los cables en el siguiente or‐ den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne de arranque de
emergencia del vehículo con la
batería descargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐
hículo, como el bloque del motor
o un tornillo de montaje del motor.
