OPEL MOVANO_B 2015.5 Omaniku käsiraamat (in Estonian)

Istmed, turvaistmed59
Buss – tagaistmedKaal ja vanuserühmTagaistmedRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
X
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatXRühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
X
U=Sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga universaaltüüpi lapse‐
turvasüsteemide paigaldamiseks.UF=Sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga näoga sõidu suunas
kasutatavate universaaltüüpi lapseturvasüsteemide paigaldamiseks.<=Sobib ISOFIX lapseturvasüsteemile selle paigaldamisklambrite ja kinnituspunktidega, kui need on paigaldatud. ISOFIX lapseturvasüsteemi paigaldamisel tohib kasutada ainult teie sõiduki jaoks lubatud süsteeme. Vt "Lubatudvõimalused ISOFIX lapseturvasüsteemi paigaldamiseks".X=Istme asend on selle kaalu- ja vanuserühma laste jaoks sobimatu.

60Istmed, turvaistmed
ISOFIXi lapseturvasüsteemi lubatud paigaldusviisid
CombiKaaluklassSuurusklassKinnitamineEsiistmed2. rea istmed3. rea
istmedJuhipoolne
välimine iste
Keskmine iste
Kaassõitja
poolne
välimine isteRühm 0: kuni 10 kg
või kuni umbes 10 kuudEISO/R1XILXXXRühm 0+: kuni 13 kg
või u 2 aastatEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXRühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL=Kasutatav "teatud tüüpi", "piiratud kasutusvõimalustega" või "pooluniversaaltüüpi" sõidukite ISOFIX- turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=Sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX lapseturva‐
süsteemidel.X=Selles kaalurühmas ei ole ISOFIX lapseturvasüsteem lubatud.

Istmed, turvaistmed61
ISOFIX suurusrühm ja istmeseadeA – ISO/F3=Näoga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B – ISO/F2=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 – ISO/F2X=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C – ISO/R3=Seljaga sõidu suunas paiknev lapse turvaiste kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO/R2=Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 18 kg.E – ISO/R1=Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 13 kg.

62Istmed, turvaistmedISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Kui istmete paigaldamisel
kasutatakse ISOFIX
kinnitusklambreid, tohib kasutada
üldiselt heakskiidetud ISOFIX
lapseturvasüsteeme.
Lubatud paigalduskohad ISOFIX
lapseturvasüsteemidele on märgitud
tabelites tähisega <, IL ja IUF.
Ülemise kinnitusrihma
kinnitusaasad
Ülemiste kinnitusrihmade
kinnitusaasad paiknevad istme
tagaküljel.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

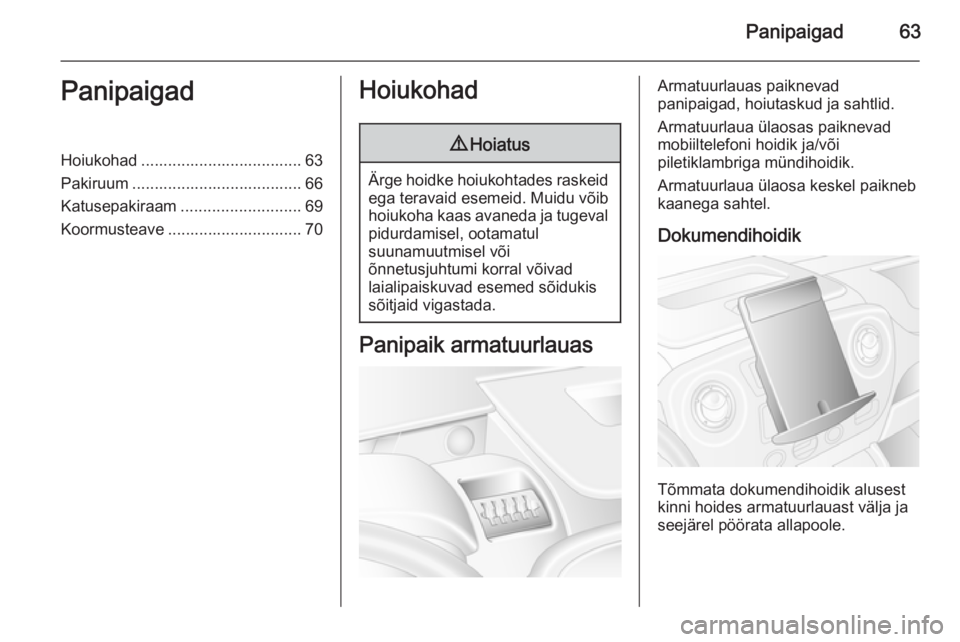

Panipaigad63PanipaigadHoiukohad .................................... 63
Pakiruum ...................................... 66
Katusepakiraam ........................... 69
Koormusteave .............................. 70Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlauas paiknevad
panipaigad, hoiutaskud ja sahtlid.
Armatuurlaua ülaosas paiknevad
mobiiltelefoni hoidik ja/või
piletiklambriga mündihoidik.
Armatuurlaua ülaosa keskel paikneb
kaanega sahtel.
Dokumendihoidik
Tõmmata dokumendihoidik alusest
kinni hoides armatuurlauast välja ja
seejärel pöörata allapoole.

64Panipaigad

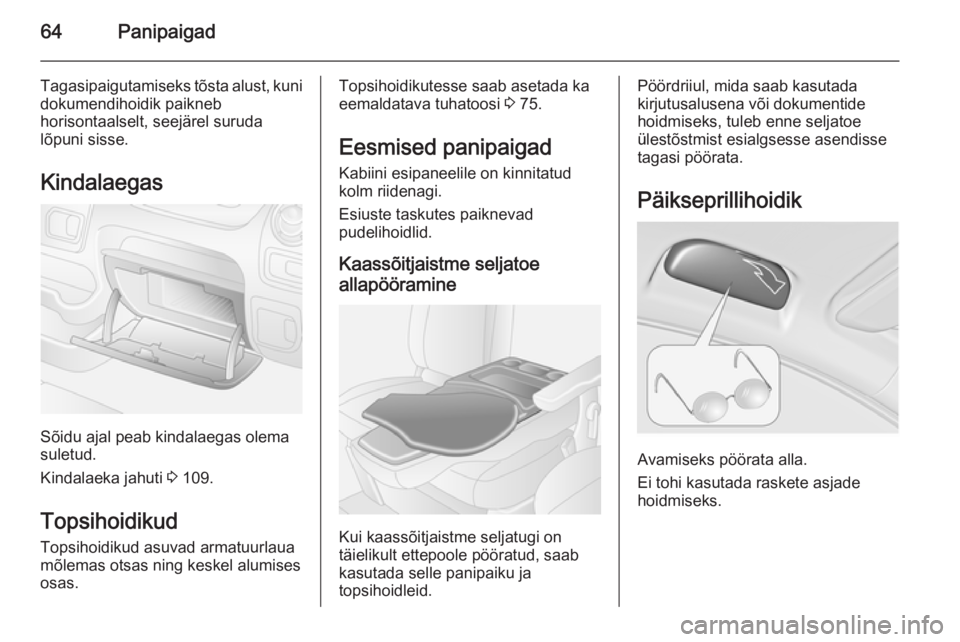

Tagasipaigutamiseks tõsta alust, kunidokumendihoidik paikneb
horisontaalselt, seejärel suruda
lõpuni sisse.
Kindalaegas
Sõidu ajal peab kindalaegas olema
suletud.
Kindalaeka jahuti 3 109.
Topsihoidikud
Topsihoidikud asuvad armatuurlaua
mõlemas otsas ning keskel alumises
osas.
Topsihoidikutesse saab asetada ka
eemaldatava tuhatoosi 3 75.
Eesmised panipaigad
Kabiini esipaneelile on kinnitatud
kolm riidenagi.
Esiuste taskutes paiknevad
pudelihoidlid.
Kaassõitjaistme seljatoe
allapööramine
Kui kaassõitjaistme seljatugi on
täielikult ettepoole pööratud, saab
kasutada selle panipaiku ja
topsihoidleid.
Pöördriiul, mida saab kasutada
kirjutusalusena või dokumentide
hoidmiseks, tuleb enne seljatoe
ülestõstmist esialgsesse asendisse
tagasi pöörata.
Päikseprillihoidik
Avamiseks pöörata alla.
Ei tohi kasutada raskete asjade
hoidmiseks.

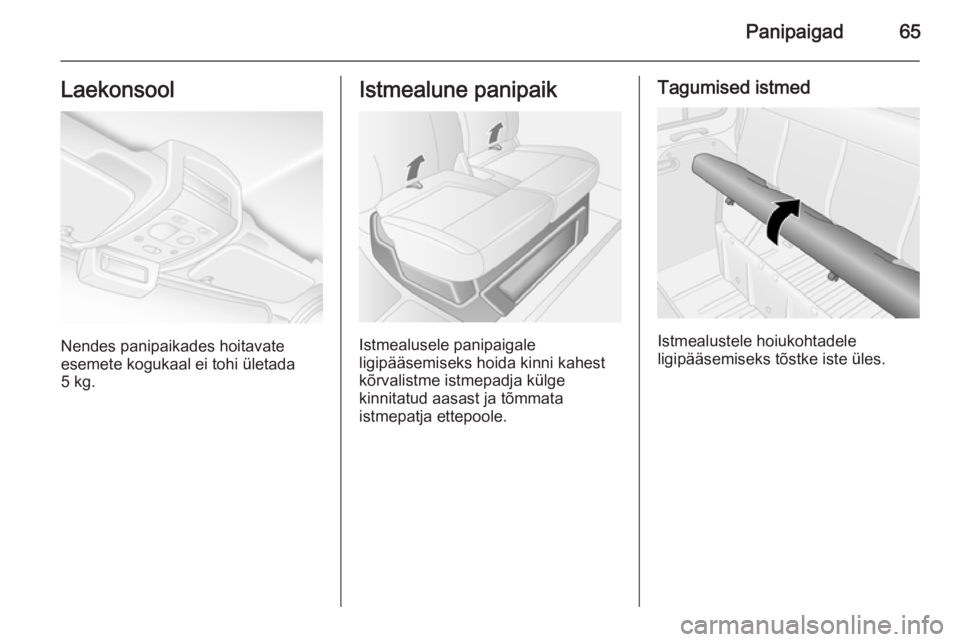

Panipaigad65Laekonsool
Nendes panipaikades hoitavate
esemete kogukaal ei tohi ületada
5 kg.
Istmealune panipaik
Istmealusele panipaigale
ligipääsemiseks hoida kinni kahest
kõrvalistme istmepadja külge
kinnitatud aasast ja tõmmata
istmepatja ettepoole.
Tagumised istmed
Istmealustele hoiukohtadele
ligipääsemiseks tõstke iste üles.

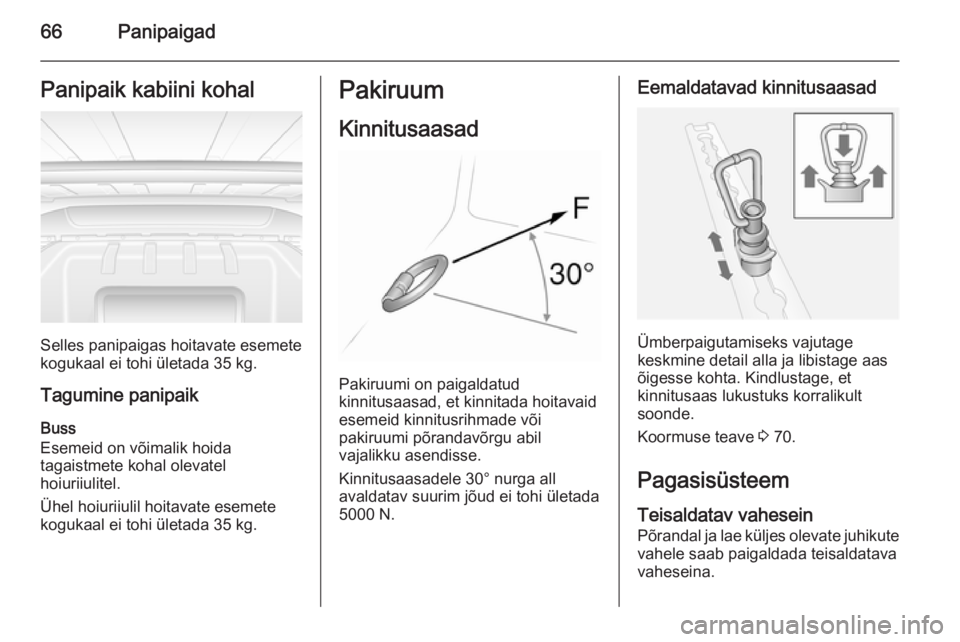

66PanipaigadPanipaik kabiini kohal
Selles panipaigas hoitavate esemete
kogukaal ei tohi ületada 35 kg.
Tagumine panipaik
Buss
Esemeid on võimalik hoida
tagaistmete kohal olevatel
hoiuriiulitel.
Ühel hoiuriiulil hoitavate esemete
kogukaal ei tohi ületada 35 kg.
Pakiruum
Kinnitusaasad
Pakiruumi on paigaldatud
kinnitusaasad, et kinnitada hoitavaid
esemeid kinnitusrihmade või
pakiruumi põrandavõrgu abil
vajalikku asendisse.
Kinnitusaasadele 30° nurga all
avaldatav suurim jõud ei tohi ületada
5000 N.
Eemaldatavad kinnitusaasad
Ümberpaigutamiseks vajutage
keskmine detail alla ja libistage aas
õigesse kohta. Kindlustage, et
kinnitusaas lukustuks korralikult
soonde.
Koormuse teave 3 70.
Pagasisüsteem Teisaldatav vahesein Põrandal ja lae küljes olevate juhikutevahele saab paigaldada teisaldatava
vaheseina.

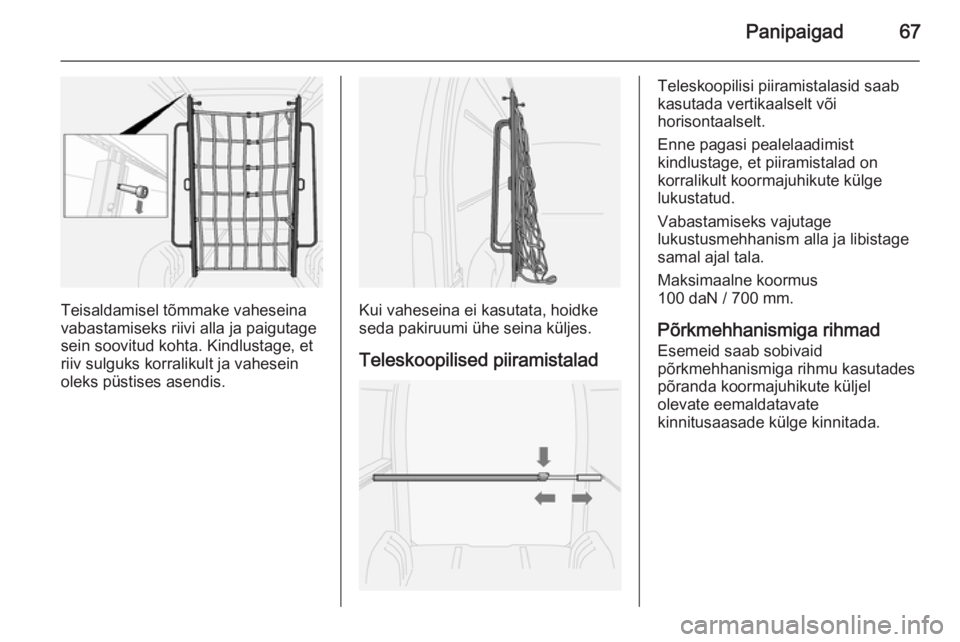

Panipaigad67
Teisaldamisel tõmmake vaheseina
vabastamiseks riivi alla ja paigutage sein soovitud kohta. Kindlustage, et
riiv sulguks korralikult ja vahesein
oleks püstises asendis.Kui vaheseina ei kasutata, hoidke
seda pakiruumi ühe seina küljes.
Teleskoopilised piiramistalad
Teleskoopilisi piiramistalasid saab
kasutada vertikaalselt või
horisontaalselt.
Enne pagasi pealelaadimist
kindlustage, et piiramistalad on
korralikult koormajuhikute külge
lukustatud.
Vabastamiseks vajutage
lukustusmehhanism alla ja libistage
samal ajal tala.
Maksimaalne koormus
100 daN / 700 mm.
Põrkmehhanismiga rihmad
Esemeid saab sobivaid
põrkmehhanismiga rihmu kasutades
põranda koormajuhikute küljel
olevate eemaldatavate
kinnitusaasade külge kinnitada.

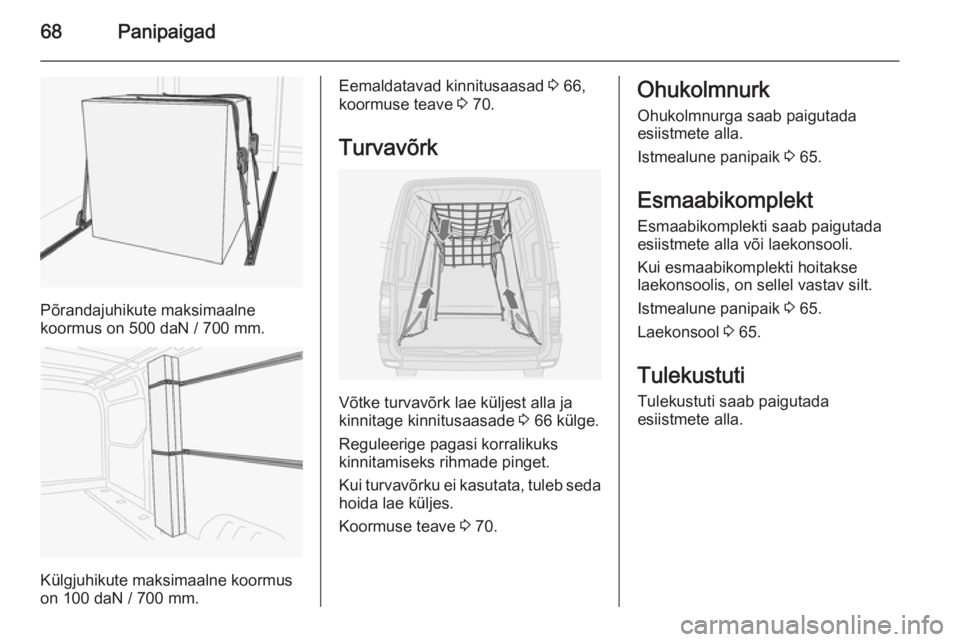

68Panipaigad
Põrandajuhikute maksimaalne
koormus on 500 daN / 700 mm.
Külgjuhikute maksimaalne koormus
on 100 daN / 700 mm.
Eemaldatavad kinnitusaasad 3 66,
koormuse teave 3 70.
Turvavõrk
Võtke turvavõrk lae küljest alla ja
kinnitage kinnitusaasade 3 66 külge.
Reguleerige pagasi korralikuks
kinnitamiseks rihmade pinget.
Kui turvavõrku ei kasutata, tuleb seda
hoida lae küljes.
Koormuse teave 3 70.
Ohukolmnurk
Ohukolmnurga saab paigutada
esiistmete alla.
Istmealune panipaik 3 65.
Esmaabikomplekt
Esmaabikomplekti saab paigutada
esiistmete alla või laekonsooli.
Kui esmaabikomplekti hoitakse
laekonsoolis, on sellel vastav silt.
Istmealune panipaik 3 65.
Laekonsool 3 65.
Tulekustuti
Tulekustuti saab paigutada
esiistmete alla.
