Verzorging van de auto149

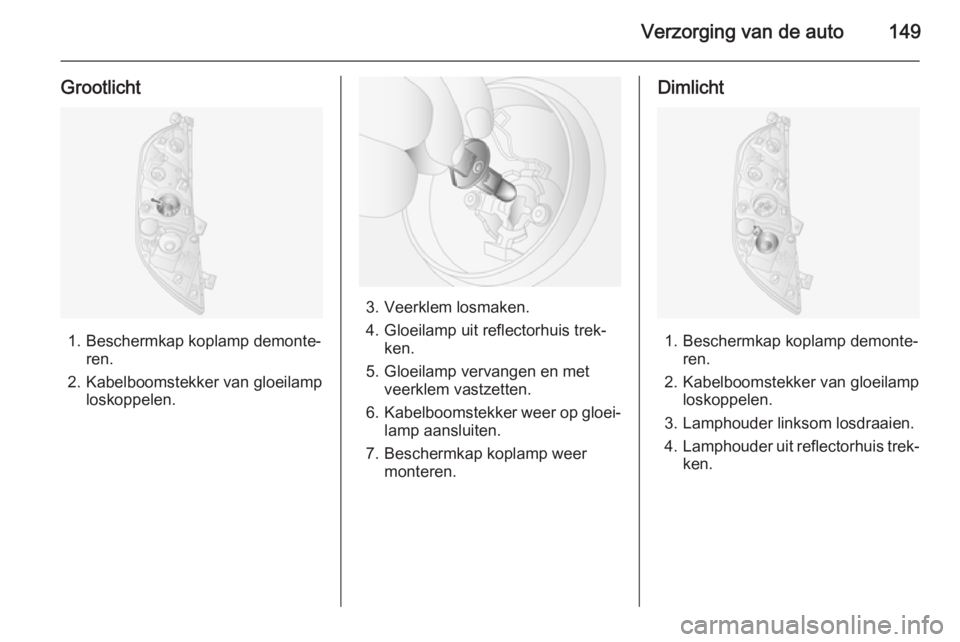

Grootlicht
1. Beschermkap koplamp demonte‐ren.
2. Kabelboomstekker van gloeilamp loskoppelen.
3. Veerklem losmaken.
4. Gloeilamp uit reflectorhuis trek‐ ken.
5. Gloeilamp vervangen en met veerklem vastzetten.
6. Kabelboomstekker weer op gloei‐
lamp aansluiten.
7. Beschermkap koplamp weer monteren.
Dimlicht
1. Beschermkap koplamp demonte‐ren.
2. Kabelboomstekker van gloeilamp loskoppelen.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.

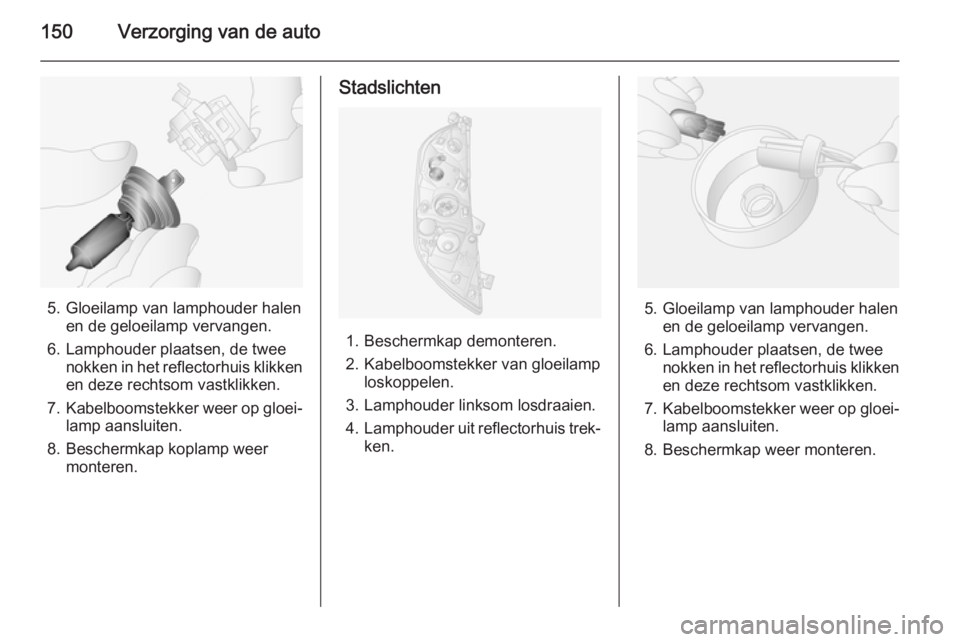

150Verzorging van de auto
5. Gloeilamp van lamphouder halenen de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap koplamp weer monteren.
Stadslichten
1. Beschermkap demonteren.
2. Kabelboomstekker van gloeilamp loskoppelen.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp van lamphouder halen en de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikkenen deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap weer monteren.

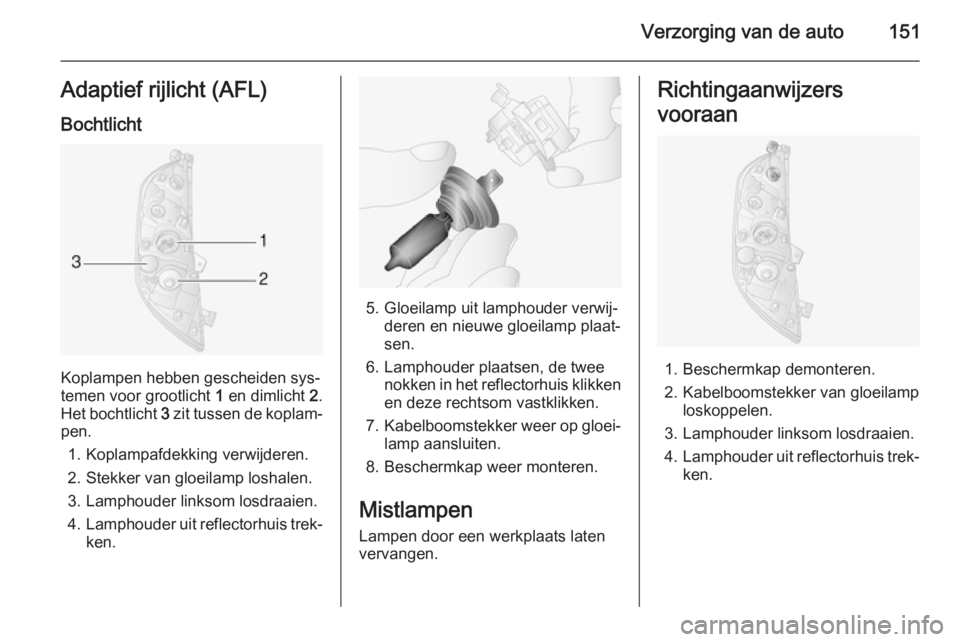

Verzorging van de auto151Adaptief rijlicht (AFL)
Bochtlicht
Koplampen hebben gescheiden sys‐
temen voor grootlicht 1 en dimlicht 2.
Het bochtlicht 3 zit tussen de koplam‐
pen.
1. Koplampafdekking verwijderen.
2. Stekker van gloeilamp loshalen.
3. Lamphouder linksom losdraaien.
4. Lamphouder uit reflectorhuis trek‐
ken.
5. Gloeilamp uit lamphouder verwij‐
deren en nieuwe gloeilamp plaat‐sen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap weer monteren.
Mistlampen
Lampen door een werkplaats laten
vervangen.
Richtingaanwijzers
vooraan
1. Beschermkap demonteren.
2. Kabelboomstekker van gloeilamp loskoppelen.
3. Lamphouder linksom losdraaien. 4. Lamphouder uit reflectorhuis trek‐
ken.

152Verzorging van de auto
5. Gloeilamp van lamphouder halenen de geloeilamp vervangen.
6. Lamphouder plaatsen, de twee nokken in het reflectorhuis klikken
en deze rechtsom vastklikken.
7. Kabelboomstekker weer op gloei‐
lamp aansluiten.
8. Beschermkap weer monteren.

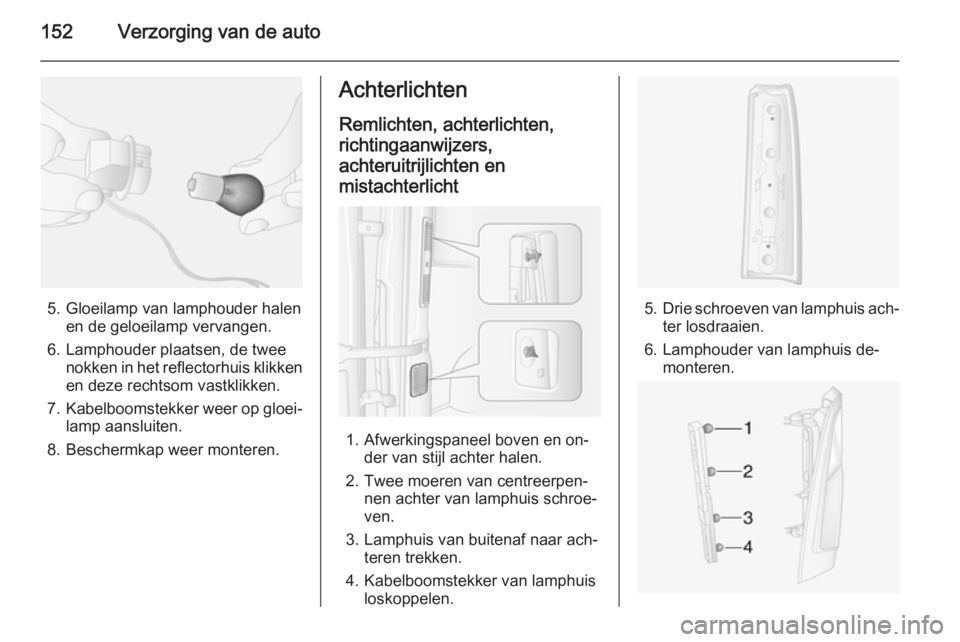

Achterlichten
Remlichten, achterlichten,
richtingaanwijzers,
achteruitrijlichten en
mistachterlicht
1. Afwerkingspaneel boven en on‐ der van stijl achter halen.
2. Twee moeren van centreerpen‐ nen achter van lamphuis schroe‐
ven.
3. Lamphuis van buitenaf naar ach‐ teren trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5.Drie schroeven van lamphuis ach‐
ter losdraaien.
6. Lamphouder van lamphuis de‐ monteren.

Verzorging van de auto153

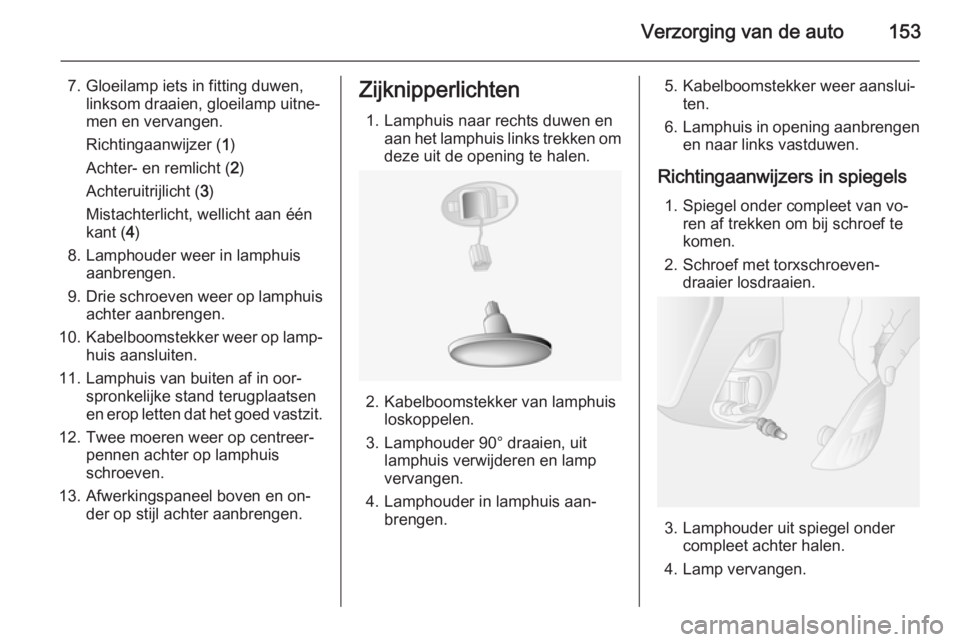

7. Gloeilamp iets in fitting duwen,linksom draaien, gloeilamp uitne‐men en vervangen.
Richtingaanwijzer ( 1)
Achter- en remlicht ( 2)
Achteruitrijlicht ( 3)
Mistachterlicht, wellicht aan één
kant ( 4)
8. Lamphouder weer in lamphuis aanbrengen.
9. Drie schroeven weer op lamphuis
achter aanbrengen.
10. Kabelboomstekker weer op lamp‐
huis aansluiten.
11. Lamphuis van buiten af in oor‐ spronkelijke stand terugplaatsen
en erop letten dat het goed vastzit.
12. Twee moeren weer op centreer‐ pennen achter op lamphuis
schroeven.
13. Afwerkingspaneel boven en on‐ der op stijl achter aanbrengen.Zijknipperlichten
1. Lamphuis naar rechts duwen en aan het lamphuis links trekken omdeze uit de opening te halen.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Lamphouder 90° draaien, uit lamphuis verwijderen en lamp
vervangen.
4. Lamphouder in lamphuis aan‐ brengen.
5. Kabelboomstekker weer aanslui‐ten.
6. Lamphuis in opening aanbrengen
en naar links vastduwen.
Richtingaanwijzers in spiegels 1. Spiegel onder compleet van vo‐ ren af trekken om bij schroef te
komen.
2. Schroef met torxschroeven‐ draaier losdraaien.
3. Lamphouder uit spiegel ondercompleet achter halen.
4. Lamp vervangen.

154Verzorging van de auto
5. Lamphouder vervangen.
6. Schroef vervangen.

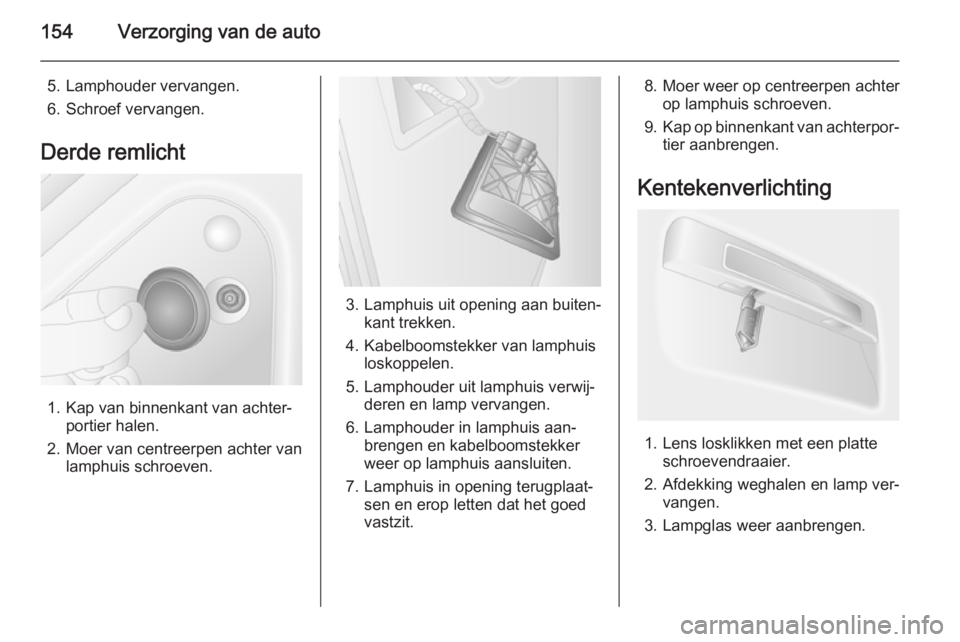

Derde remlicht
1. Kap van binnenkant van achter‐ portier halen.
2. Moer van centreerpen achter van lamphuis schroeven.
3. Lamphuis uit opening aan buiten‐ kant trekken.
4. Kabelboomstekker van lamphuis loskoppelen.
5. Lamphouder uit lamphuis verwij‐ deren en lamp vervangen.
6. Lamphouder in lamphuis aan‐ brengen en kabelboomstekker
weer op lamphuis aansluiten.
7. Lamphuis in opening terugplaat‐ sen en erop letten dat het goed
vastzit.
8. Moer weer op centreerpen achter op lamphuis schroeven.
9. Kap op binnenkant van achterpor‐
tier aanbrengen.
Kentekenverlichting
1. Lens losklikken met een platte schroevendraaier.
2. Afdekking weghalen en lamp ver‐ vangen.
3. Lampglas weer aanbrengen.

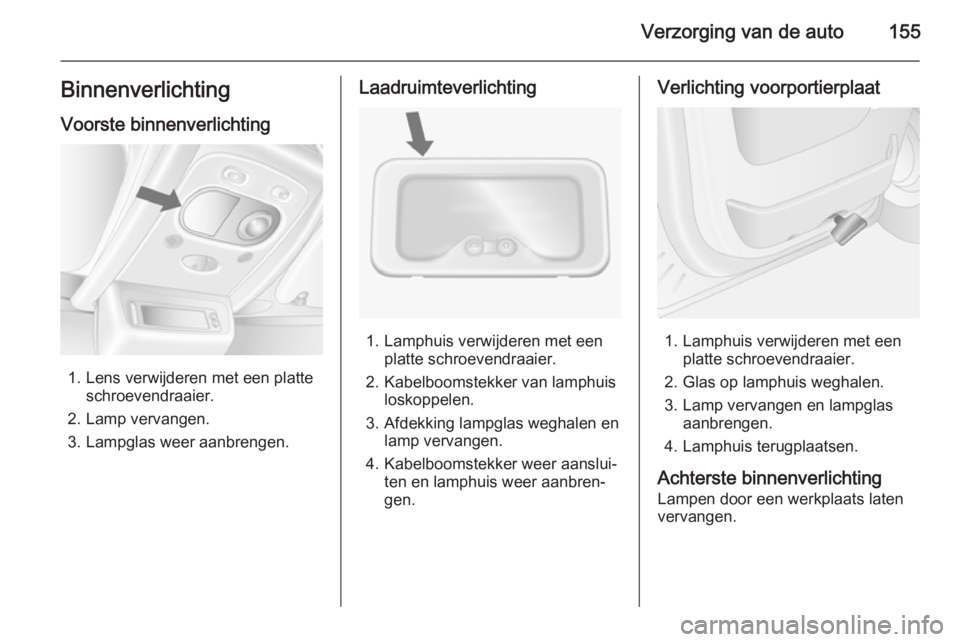

Verzorging van de auto155BinnenverlichtingVoorste binnenverlichting
1. Lens verwijderen met een platte schroevendraaier.
2. Lamp vervangen.
3. Lampglas weer aanbrengen.
Laadruimteverlichting
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Kabelboomstekker van lamphuis loskoppelen.
3. Afdekking lampglas weghalen en lamp vervangen.
4. Kabelboomstekker weer aanslui‐ ten en lamphuis weer aanbren‐
gen.
Verlichting voorportierplaat
1. Lamphuis verwijderen met een platte schroevendraaier.
2. Glas op lamphuis weghalen.
3. Lamp vervangen en lampglas aanbrengen.
4. Lamphuis terugplaatsen.
Achterste binnenverlichting
Lampen door een werkplaats laten
vervangen.

156Verzorging van de auto

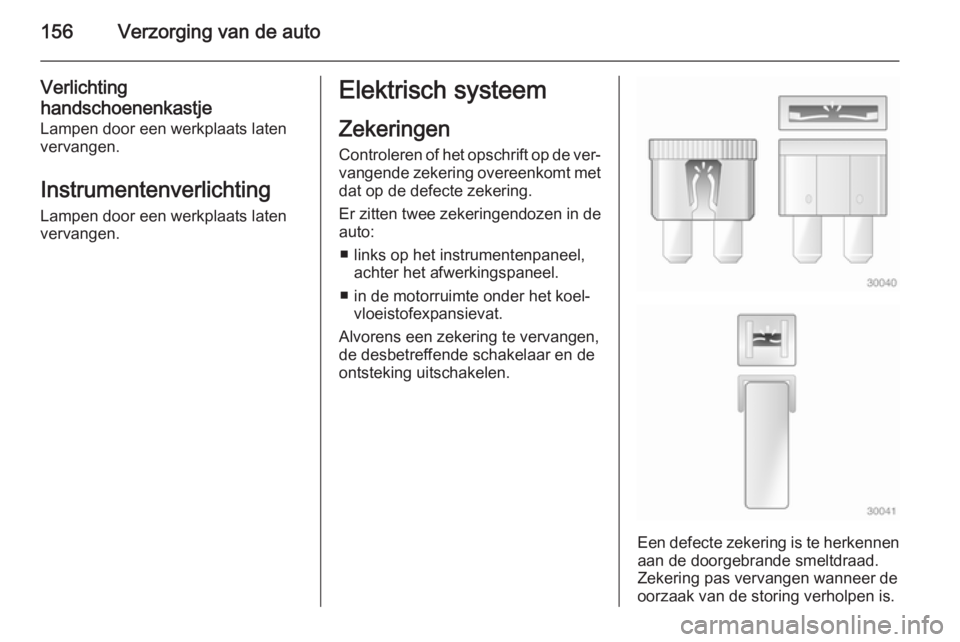

Verlichting
handschoenenkastje
Lampen door een werkplaats laten
vervangen.
Instrumentenverlichting
Lampen door een werkplaats laten
vervangen.Elektrisch systeem
Zekeringen
Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
■ links op het instrumentenpaneel, achter het afwerkingspaneel.
■ in de motorruimte onder het koel‐ vloeistofexpansievat.
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en de
ontsteking uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.

Verzorging van de auto157
Het wordt geadviseerd altijd een vol‐
ledige set zekeringen mee te nemen.
De hulp van een werkplaats inroepen.
Sommige functies worden door meer‐dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Let op
Het is mogelijk dat niet alle beschre‐
ven zekeringenkasten op uw auto
aanwezig zijn.
Raadpleeg bij een controle van de
zekeringenkast de bijbehorende sticker.

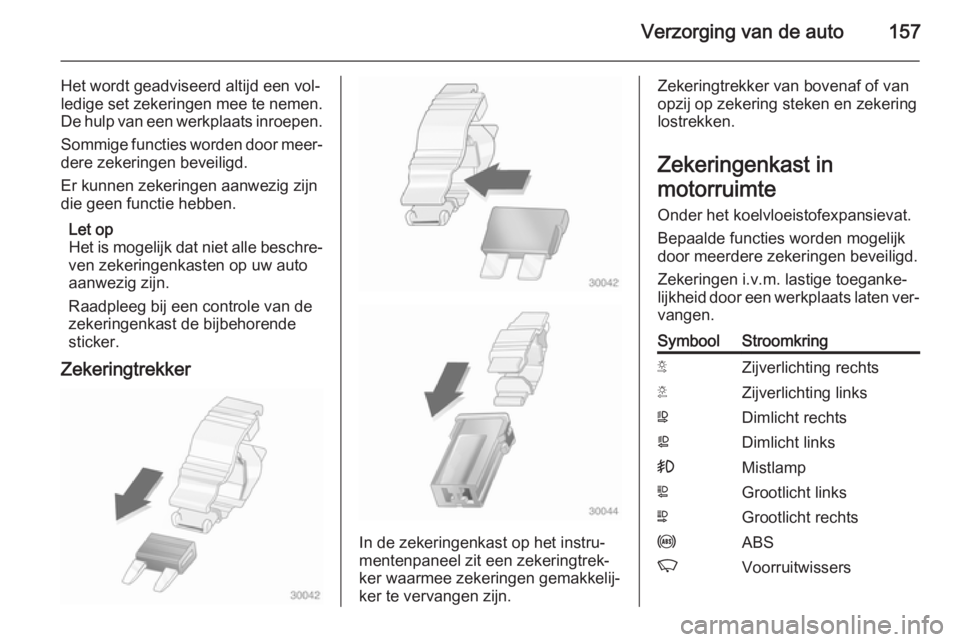

Zekeringtrekker
In de zekeringenkast op het instru‐
mentenpaneel zit een zekeringtrek‐
ker waarmee zekeringen gemakkelij‐
ker te vervangen zijn.
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
Onder het koelvloeistofexpansievat.
Bepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.
Zekeringen i.v.m. lastige toeganke‐
lijkheid door een werkplaats laten ver‐ vangen.SymboolStroomkringSZijverlichting rechtsTZijverlichting linksWDimlicht rechtsaDimlicht links>MistlampLGrootlicht linksNGrootlicht rechtsuABSKVoorruitwissers

158Verzorging van de auto

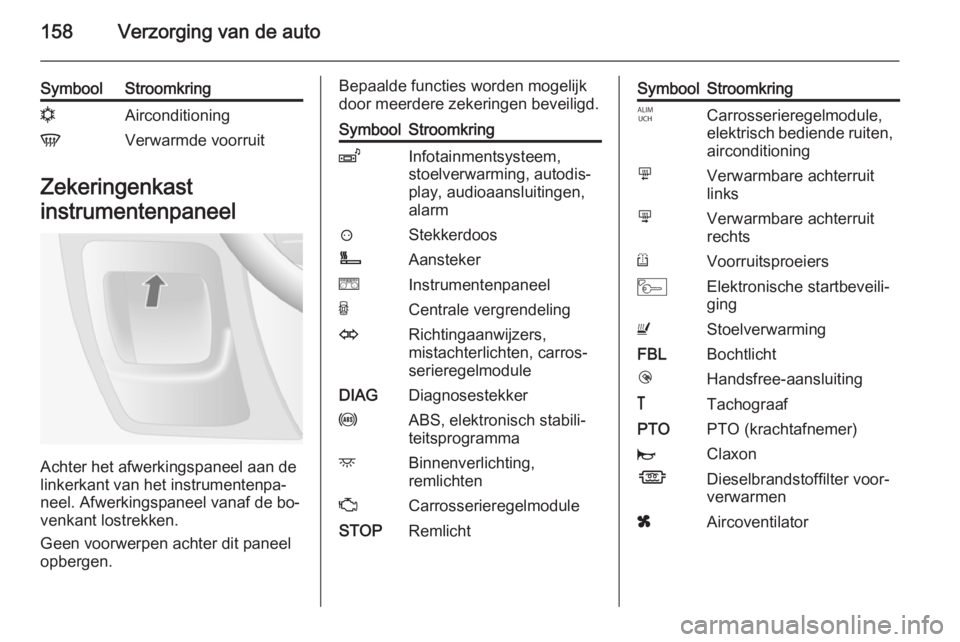

SymboolStroomkringnAirconditioningVVerwarmde voorruit
Zekeringenkast
instrumentenpaneel
Achter het afwerkingspaneel aan de
linkerkant van het instrumentenpa‐
neel. Afwerkingspaneel vanaf de bo‐
venkant lostrekken.
Geen voorwerpen achter dit paneel
opbergen.
Bepaalde functies worden mogelijk
door meerdere zekeringen beveiligd.SymboolStroomkringZInfotainmentsysteem,
stoelverwarming, autodis‐
play, audioaansluitingen,
alarm?StekkerdoosÌAanstekereInstrumentenpaneelUCentrale vergrendelingORichtingaanwijzers,
mistachterlichten, carros‐
serieregelmoduleDIAGDiagnosestekkeruABS, elektronisch stabili‐
teitsprogrammadBinnenverlichting,
remlichtenZCarrosserieregelmoduleSTOPRemlichtSymboolStroomkringICarrosserieregelmodule,
elektrisch bediende ruiten,
airconditioningmVerwarmbare achterruit
linksnVerwarmbare achterruit
rechtsRVoorruitsproeiersMElektronische startbeveili‐
gingUStoelverwarmingFBLBochtlichtlHandsfree-aansluiting&TachograafPTOPTO (krachtafnemer)jClaxonÍDieselbrandstoffilter voor‐
verwarmenxAircoventilator
