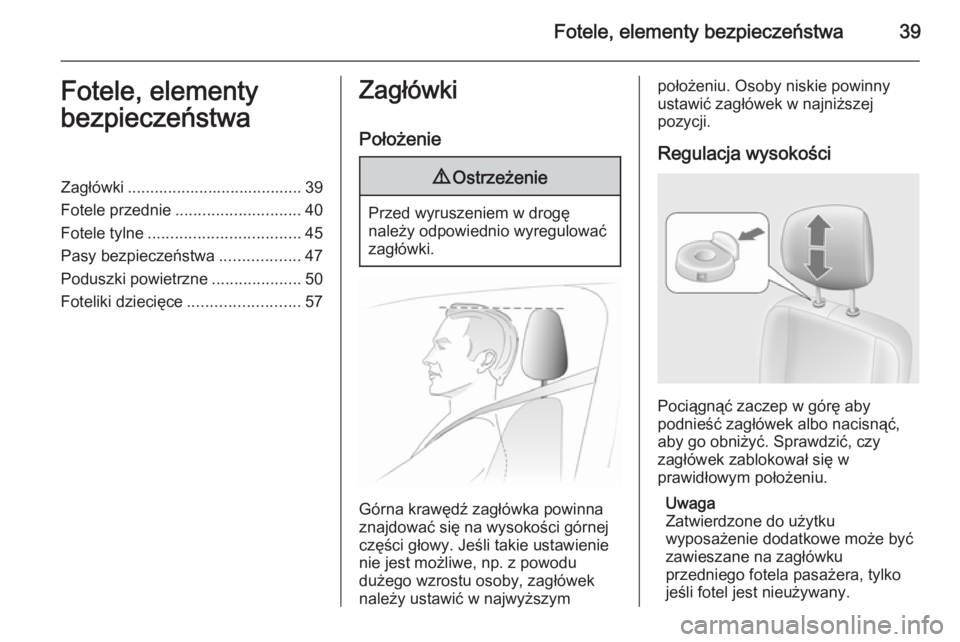

Fotele, elementy bezpieczeństwa39Fotele, elementy
bezpieczeństwaZagłówki ....................................... 39
Fotele przednie ............................ 40
Fotele tylne .................................. 45
Pasy bezpieczeństwa ..................47
Poduszki powietrzne ....................50
Foteliki dziecięce .........................57Zagłówki
Położenie9 Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
zagłówki.
Górna krawędź zagłówka powinna
znajdować się na wysokości górnej
części głowy. Jeśli takie ustawienie
nie jest możliwe, np. z powodu
dużego wzrostu osoby, zagłówek
należy ustawić w najwyższym
położeniu. Osoby niskie powinny
ustawić zagłówek w najniższej
pozycji.
Regulacja wysokości
Pociągnąć zaczep w górę aby
podnieść zagłówek albo nacisnąć,
aby go obniżyć. Sprawdzić, czy
zagłówek zablokował się w
prawidłowym położeniu.
Uwaga
Zatwierdzone do użytku
wyposażenie dodatkowe może być
zawieszane na zagłówku
przedniego fotela pasażera, tylko
jeśli fotel jest nieużywany.

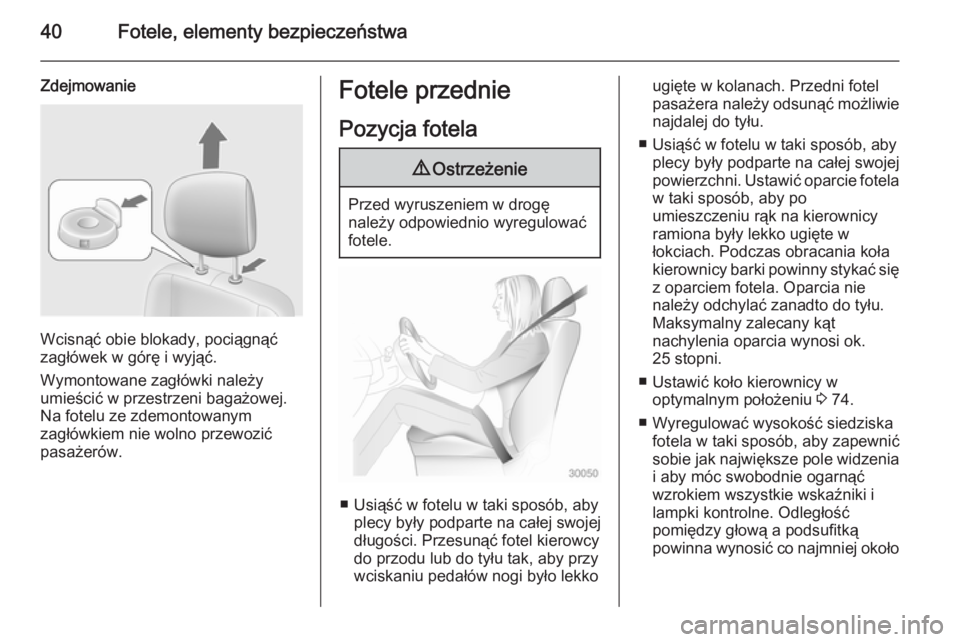

40Fotele, elementy bezpieczeństwa
Zdejmowanie
Wcisnąć obie blokady, pociągnąć
zagłówek w górę i wyjąć.
Wymontowane zagłówki należy
umieścić w przestrzeni bagażowej. Na fotelu ze zdemontowanym
zagłówkiem nie wolno przewozić
pasażerów.
Fotele przednie
Pozycja fotela9 Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
fotele.
■ Usiąść w fotelu w taki sposób, aby plecy były podparte na całej swojej
długości. Przesunąć fotel kierowcy
do przodu lub do tyłu tak, aby przy
wciskaniu pedałów nogi było lekko
ugięte w kolanach. Przedni fotel
pasażera należy odsunąć możliwie
najdalej do tyłu.
■ Usiąść w fotelu w taki sposób, aby plecy były podparte na całej swojej
powierzchni. Ustawić oparcie fotela w taki sposób, aby po
umieszczeniu rąk na kierownicy ramiona były lekko ugięte w
łokciach. Podczas obracania koła
kierownicy barki powinny stykać się z oparciem fotela. Oparcia nie
należy odchylać zanadto do tyłu.
Maksymalny zalecany kąt
nachylenia oparcia wynosi ok.
25 stopni.
■ Ustawić koło kierownicy w optymalnym położeniu 3 74.
■ Wyregulować wysokość siedziska fotela w taki sposób, aby zapewnić
sobie jak największe pole widzenia
i aby móc swobodnie ogarnąć
wzrokiem wszystkie wskaźniki i
lampki kontrolne. Odległość
pomiędzy głową a podsufitką
powinna wynosić co najmniej około

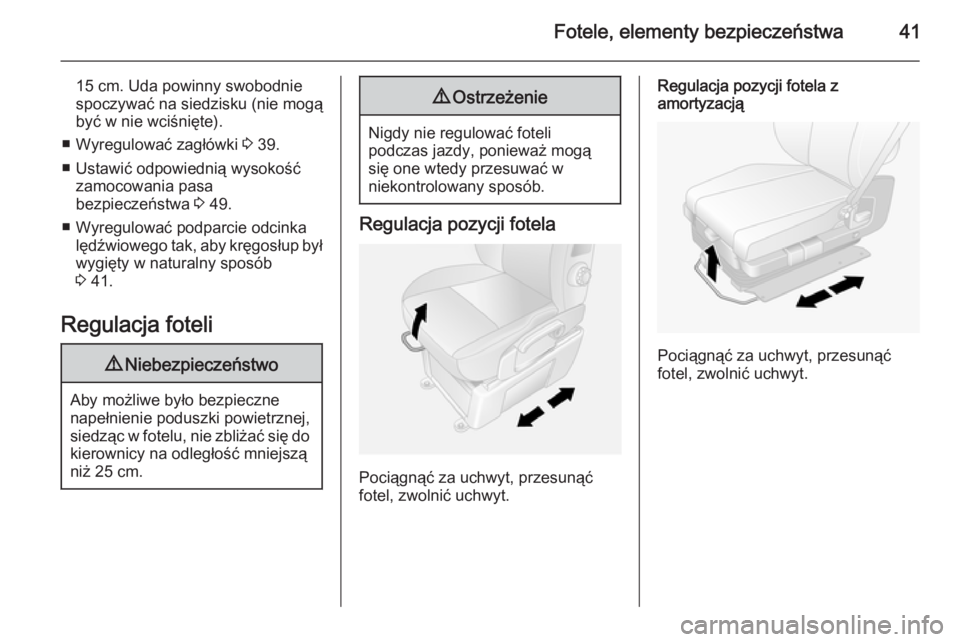

Fotele, elementy bezpieczeństwa41
15 cm. Uda powinny swobodniespoczywać na siedzisku (nie mogą
być w nie wciśnięte).
■ Wyregulować zagłówki 3 39.
■ Ustawić odpowiednią wysokość zamocowania pasa
bezpieczeństwa 3 49.
■ Wyregulować podparcie odcinka lędźwiowego tak, aby kręgosłup był
wygięty w naturalny sposób
3 41.
Regulacja foteli9 Niebezpieczeństwo
Aby możliwe było bezpieczne
napełnienie poduszki powietrznej, siedząc w fotelu, nie zbliżać się do kierownicy na odległość mniejszą
niż 25 cm.
9 Ostrzeżenie
Nigdy nie regulować foteli
podczas jazdy, ponieważ mogą
się one wtedy przesuwać w
niekontrolowany sposób.
Regulacja pozycji fotela
Pociągnąć za uchwyt, przesunąć
fotel, zwolnić uchwyt.
Regulacja pozycji fotela z
amortyzacją
Pociągnąć za uchwyt, przesunąć
fotel, zwolnić uchwyt.

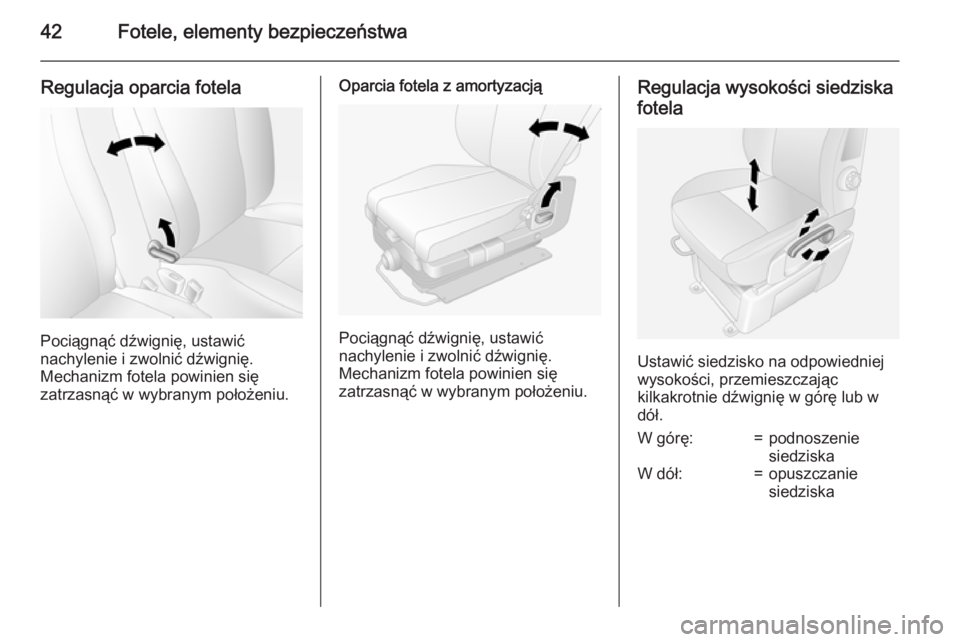

42Fotele, elementy bezpieczeństwa
Regulacja oparcia fotela
Pociągnąć dźwignię, ustawić
nachylenie i zwolnić dźwignię.
Mechanizm fotela powinien się
zatrzasnąć w wybranym położeniu.
Oparcia fotela z amortyzacją
Pociągnąć dźwignię, ustawić
nachylenie i zwolnić dźwignię.
Mechanizm fotela powinien się
zatrzasnąć w wybranym położeniu.
Regulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę:=podnoszenie
siedziskaW dół:=opuszczanie
siedziska

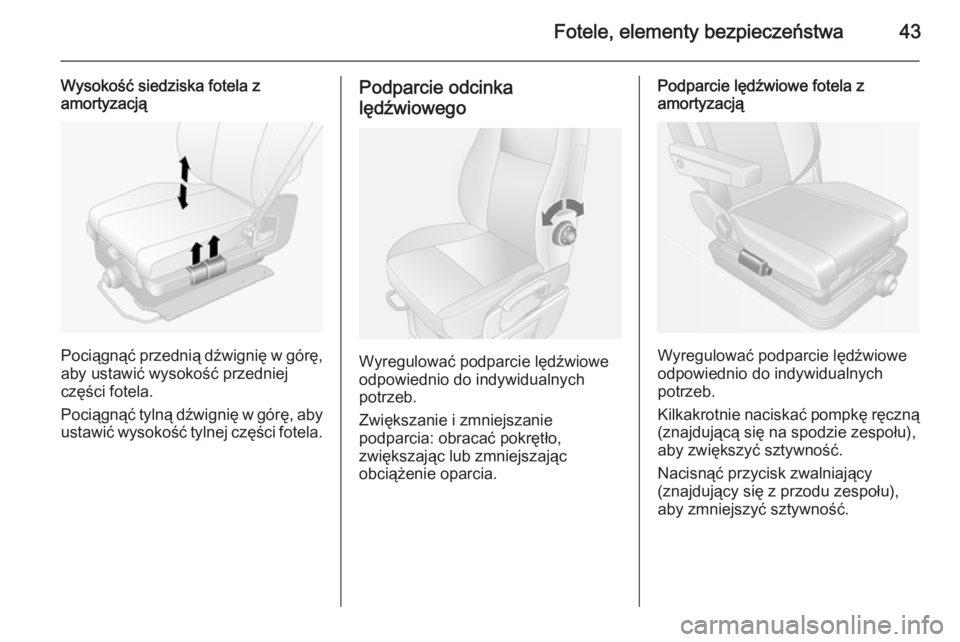

Fotele, elementy bezpieczeństwa43
Wysokość siedziska fotela z
amortyzacją
Pociągnąć przednią dźwignię w górę,
aby ustawić wysokość przedniej
części fotela.
Pociągnąć tylną dźwignię w górę, aby
ustawić wysokość tylnej części fotela.
Podparcie odcinka
lędźwiowego
Wyregulować podparcie lędźwiowe
odpowiednio do indywidualnych
potrzeb.
Zwiększanie i zmniejszanie
podparcia: obracać pokrętło,
zwiększając lub zmniejszając
obciążenie oparcia.
Podparcie lędźwiowe fotela z
amortyzacją
Wyregulować podparcie lędźwiowe
odpowiednio do indywidualnych
potrzeb.
Kilkakrotnie naciskać pompkę ręczną
(znajdującą się na spodzie zespołu),
aby zwiększyć sztywność.
Nacisnąć przycisk zwalniający
(znajdujący się z przodu zespołu),
aby zmniejszyć sztywność.

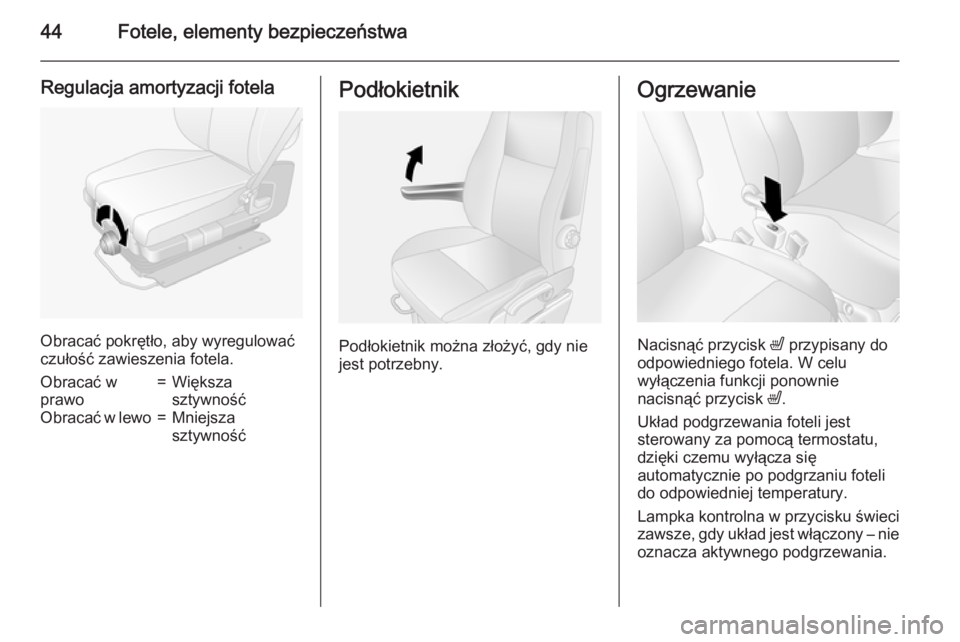

44Fotele, elementy bezpieczeństwa
Regulacja amortyzacji fotela
Obracać pokrętło, aby wyregulować
czułość zawieszenia fotela.
Obracać w
prawo=Większa
sztywnośćObracać w lewo=Mniejsza
sztywnośćPodłokietnik
Podłokietnik można złożyć, gdy nie
jest potrzebny.
Ogrzewanie
Nacisnąć przycisk ß przypisany do
odpowiedniego fotela. W celu
wyłączenia funkcji ponownie
nacisnąć przycisk ß.
Układ podgrzewania foteli jest
sterowany za pomocą termostatu,
dzięki czemu wyłącza się
automatycznie po podgrzaniu foteli
do odpowiedniej temperatury.
Lampka kontrolna w przycisku świeci
zawsze, gdy układ jest włączony – nie oznacza aktywnego podgrzewania.

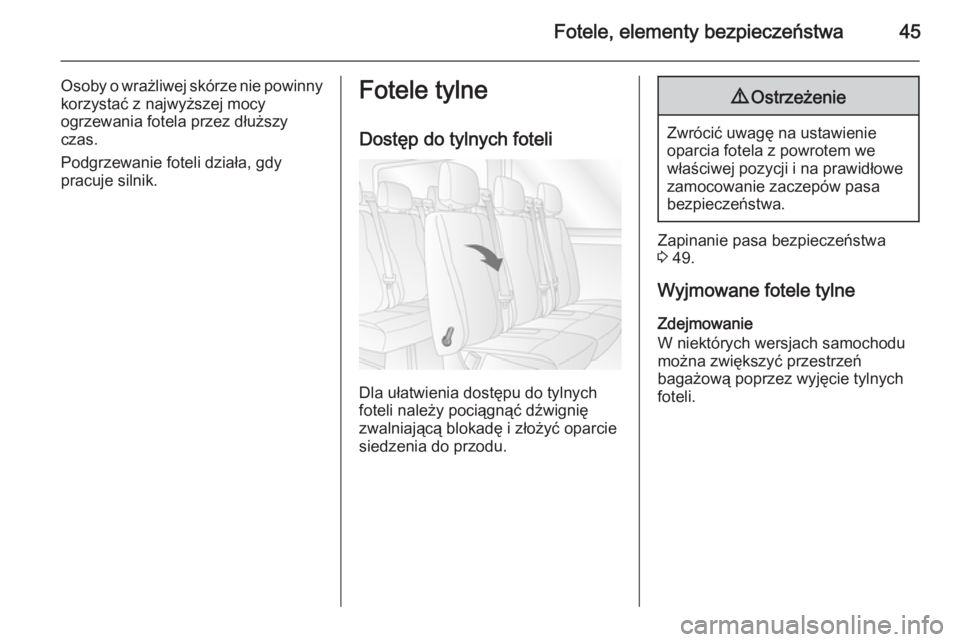

Fotele, elementy bezpieczeństwa45
Osoby o wrażliwej skórze nie powinny
korzystać z najwyższej mocy
ogrzewania fotela przez dłuższy
czas.
Podgrzewanie foteli działa, gdy
pracuje silnik.Fotele tylne
Dostęp do tylnych foteli
Dla ułatwienia dostępu do tylnych
foteli należy pociągnąć dźwignię
zwalniającą blokadę i złożyć oparcie
siedzenia do przodu.
9 Ostrzeżenie
Zwrócić uwagę na ustawienie
oparcia fotela z powrotem we
właściwej pozycji i na prawidłowe
zamocowanie zaczepów pasa
bezpieczeństwa.
Zapinanie pasa bezpieczeństwa
3 49.
Wyjmowane fotele tylne
Zdejmowanie
W niektórych wersjach samochodu
można zwiększyć przestrzeń
bagażową poprzez wyjęcie tylnych
foteli.

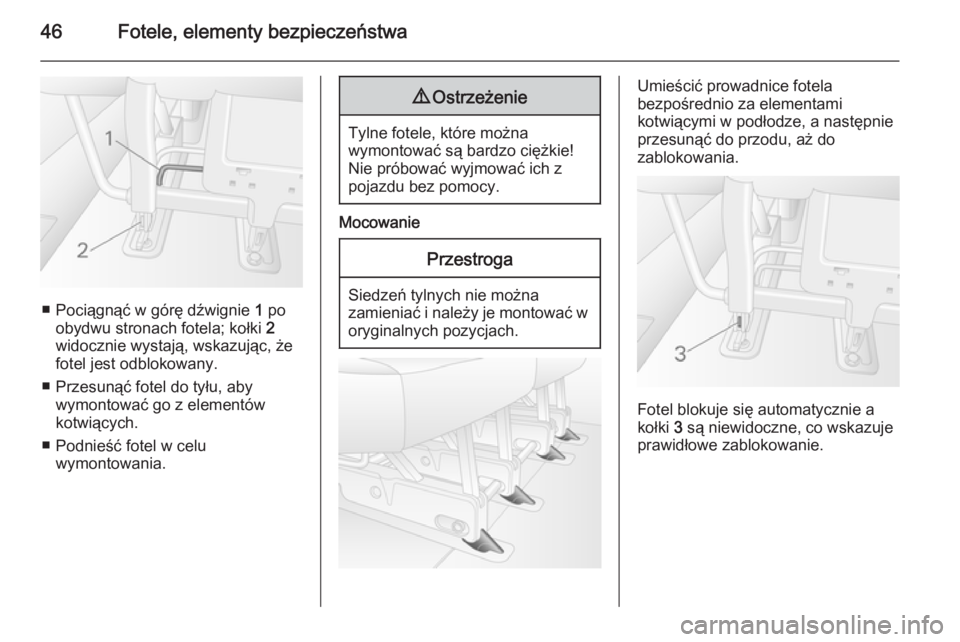

46Fotele, elementy bezpieczeństwa
■ Pociągnąć w górę dźwignie 1 po
obydwu stronach fotela; kołki 2
widocznie wystają, wskazując, że
fotel jest odblokowany.
■ Przesunąć fotel do tyłu, aby wymontować go z elementów
kotwiących.
■ Podnieść fotel w celu wymontowania.
9 Ostrzeżenie
Tylne fotele, które można
wymontować są bardzo ciężkie! Nie próbować wyjmować ich z
pojazdu bez pomocy.
Mocowanie
Przestroga
Siedzeń tylnych nie można
zamieniać i należy je montować w oryginalnych pozycjach.
Umieścić prowadnice fotela
bezpośrednio za elementami
kotwiącymi w podłodze, a następnie
przesunąć do przodu, aż do
zablokowania.
Fotel blokuje się automatycznie a
kołki 3 są niewidoczne, co wskazuje
prawidłowe zablokowanie.

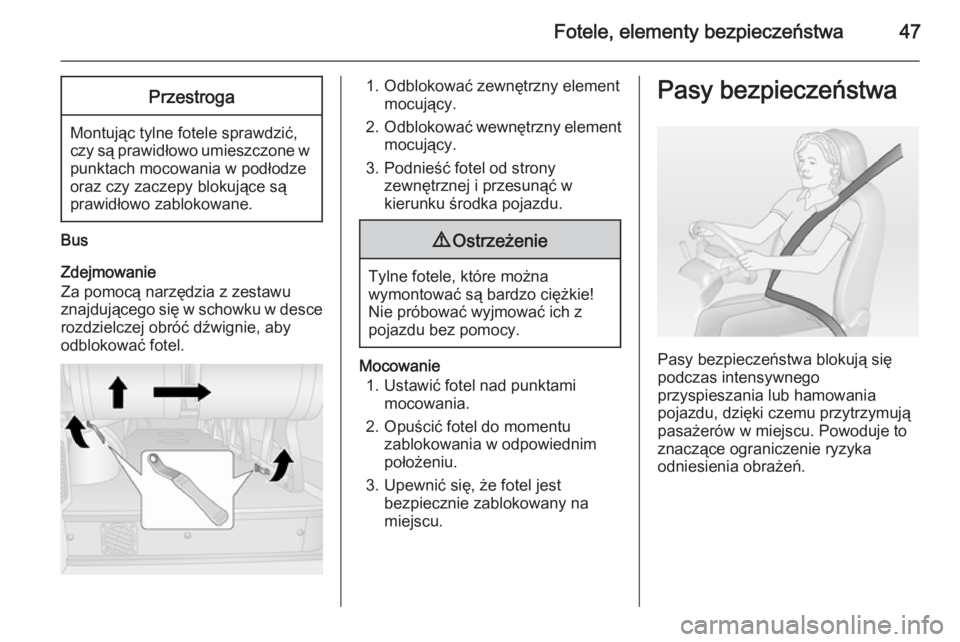

Fotele, elementy bezpieczeństwa47Przestroga
Montując tylne fotele sprawdzić,
czy są prawidłowo umieszczone w punktach mocowania w podłodze
oraz czy zaczepy blokujące są
prawidłowo zablokowane.
Bus
Zdejmowanie
Za pomocą narzędzia z zestawu
znajdującego się w schowku w desce rozdzielczej obróć dźwignie, aby
odblokować fotel.
1. Odblokować zewnętrzny element mocujący.
2. Odblokować wewnętrzny element
mocujący.
3. Podnieść fotel od strony zewnętrznej i przesunąć w
kierunku środka pojazdu.9 Ostrzeżenie
Tylne fotele, które można
wymontować są bardzo ciężkie!
Nie próbować wyjmować ich z
pojazdu bez pomocy.
Mocowanie
1. Ustawić fotel nad punktami mocowania.
2. Opuścić fotel do momentu zablokowania w odpowiednim
położeniu.
3. Upewnić się, że fotel jest bezpiecznie zablokowany na
miejscu.
Pasy bezpieczeństwa
Pasy bezpieczeństwa blokują się
podczas intensywnego
przyspieszania lub hamowania
pojazdu, dzięki czemu przytrzymują
pasażerów w miejscu. Powoduje to
znaczące ograniczenie ryzyka
odniesienia obrażeń.

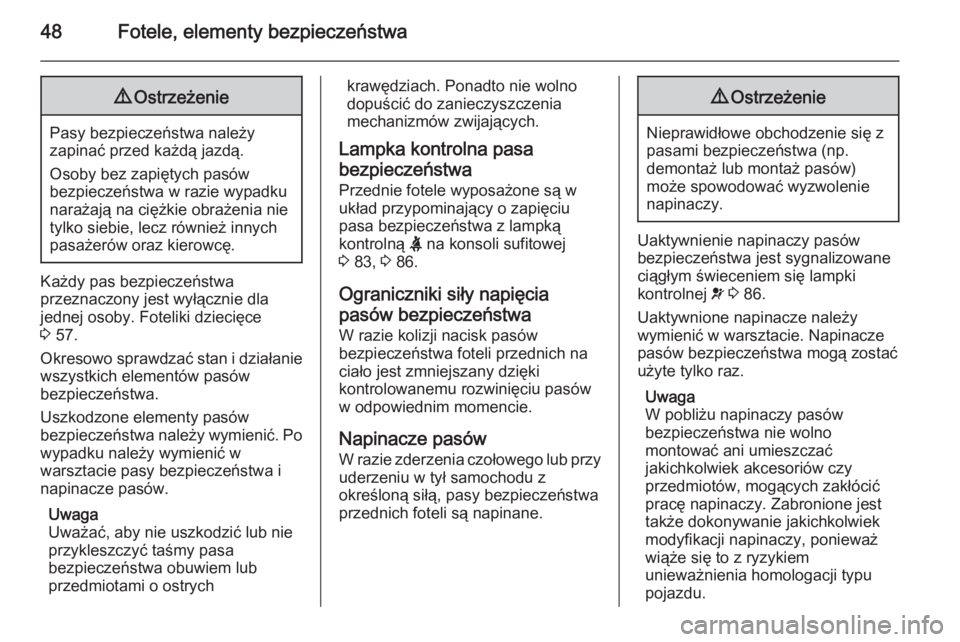

48Fotele, elementy bezpieczeństwa9Ostrzeżenie
Pasy bezpieczeństwa należy
zapinać przed każdą jazdą.
Osoby bez zapiętych pasów
bezpieczeństwa w razie wypadku
narażają na ciężkie obrażenia nie
tylko siebie, lecz również innych
pasażerów oraz kierowcę.
Każdy pas bezpieczeństwa
przeznaczony jest wyłącznie dla
jednej osoby. Foteliki dziecięce
3 57.
Okresowo sprawdzać stan i działanie
wszystkich elementów pasów
bezpieczeństwa.
Uszkodzone elementy pasów
bezpieczeństwa należy wymienić. Po
wypadku należy wymienić w
warsztacie pasy bezpieczeństwa i
napinacze pasów.
Uwaga
Uważać, aby nie uszkodzić lub nie
przykleszczyć taśmy pasa
bezpieczeństwa obuwiem lub
przedmiotami o ostrych
krawędziach. Ponadto nie wolno
dopuścić do zanieczyszczenia
mechanizmów zwijających.
Lampka kontrolna pasa bezpieczeństwa Przednie fotele wyposażone są w
układ przypominający o zapięciu
pasa bezpieczeństwa z lampką
kontrolną X na konsoli sufitowej
3 83, 3 86.
Ograniczniki siły napięcia
pasów bezpieczeństwa W razie kolizji nacisk pasów
bezpieczeństwa foteli przednich na
ciało jest zmniejszany dzięki
kontrolowanemu rozwinięciu pasów
w odpowiednim momencie.
Napinacze pasów W razie zderzenia czołowego lub przy
uderzeniu w tył samochodu z
określoną siłą, pasy bezpieczeństwa
przednich foteli są napinane.9 Ostrzeżenie
Nieprawidłowe obchodzenie się z
pasami bezpieczeństwa (np.
demontaż lub montaż pasów)
może spowodować wyzwolenie
napinaczy.
Uaktywnienie napinaczy pasów
bezpieczeństwa jest sygnalizowane
ciągłym świeceniem się lampki
kontrolnej v 3 86.
Uaktywnione napinacze należy
wymienić w warsztacie. Napinacze
pasów bezpieczeństwa mogą zostać
użyte tylko raz.
Uwaga
W pobliżu napinaczy pasów
bezpieczeństwa nie wolno
montować ani umieszczać
jakichkolwiek akcesoriów czy
przedmiotów, mogących zakłócić
pracę napinaczy. Zabronione jest
także dokonywanie jakichkolwiek
modyfikacji napinaczy, ponieważ
wiąże się to z ryzykiem
unieważnienia homologacji typu pojazdu.
