OPEL MOVANO_B 2015 Instrukcja obsługi (in Polish)

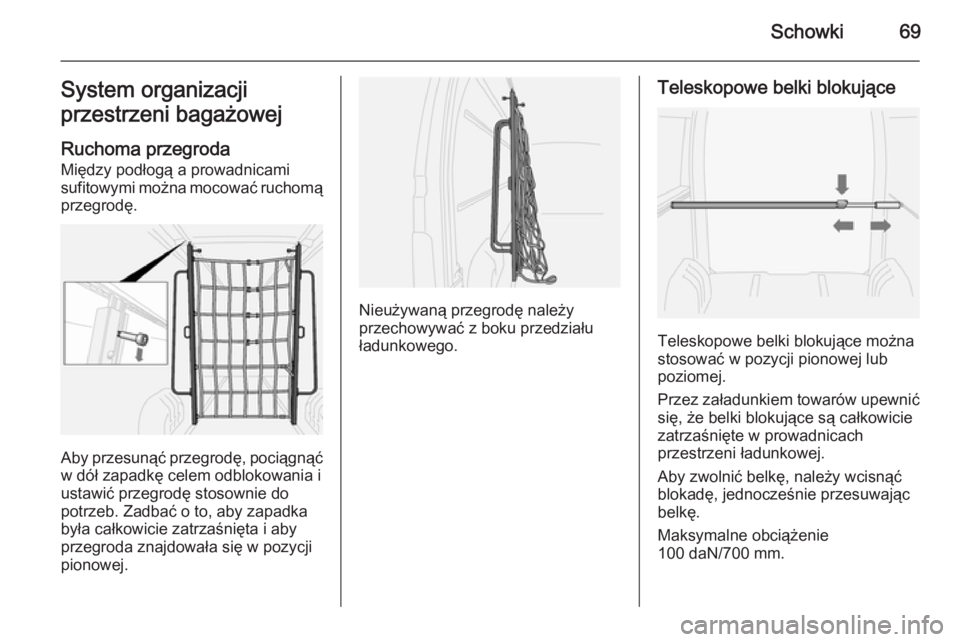

Schowki69System organizacji
przestrzeni bagażowej
Ruchoma przegroda
Między podłogą a prowadnicami
sufitowymi można mocować ruchomą przegrodę.
Aby przesunąć przegrodę, pociągnąć
w dół zapadkę celem odblokowania i
ustawić przegrodę stosownie do
potrzeb. Zadbać o to, aby zapadka
była całkowicie zatrzaśnięta i aby
przegroda znajdowała się w pozycji
pionowej.
Nieużywaną przegrodę należy
przechowywać z boku przedziału
ładunkowego.
Teleskopowe belki blokujące
Teleskopowe belki blokujące można
stosować w pozycji pionowej lub poziomej.
Przez załadunkiem towarów upewnić się, że belki blokujące są całkowicie
zatrzaśnięte w prowadnicach
przestrzeni ładunkowej.
Aby zwolnić belkę, należy wcisnąć
blokadę, jednocześnie przesuwając
belkę.
Maksymalne obciążenie
100 daN/700 mm.

70Schowki

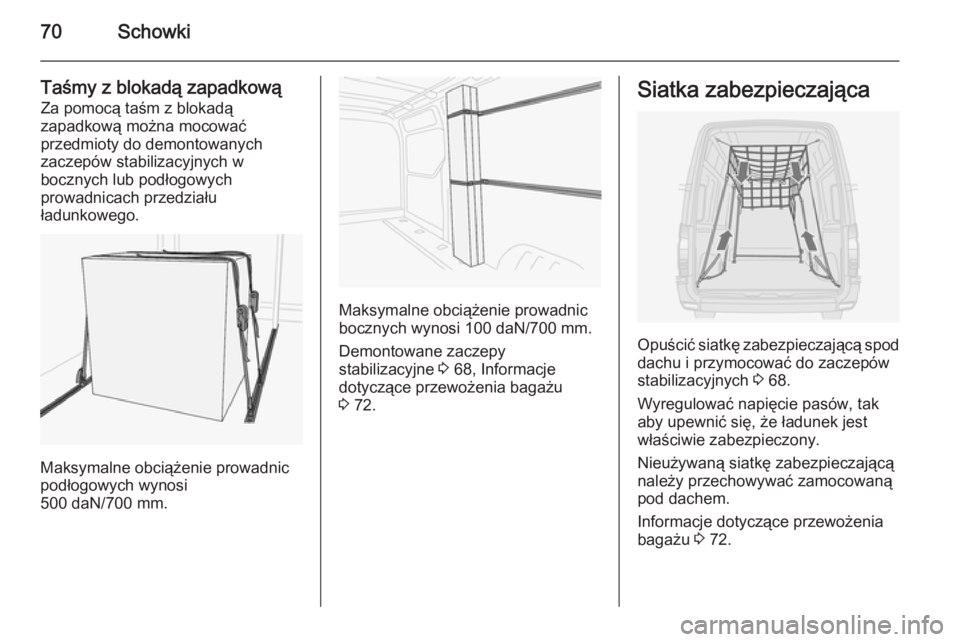

Taśmy z blokadą zapadkową
Za pomocą taśm z blokadą
zapadkową można mocować
przedmioty do demontowanych
zaczepów stabilizacyjnych w
bocznych lub podłogowych
prowadnicach przedziału
ładunkowego.
Maksymalne obciążenie prowadnic
podłogowych wynosi
500 daN/700 mm.
Maksymalne obciążenie prowadnic
bocznych wynosi 100 daN/700 mm.
Demontowane zaczepy
stabilizacyjne 3 68, Informacje
dotyczące przewożenia bagażu
3 72.
Siatka zabezpieczająca
Opuścić siatkę zabezpieczającą spod
dachu i przymocować do zaczepów
stabilizacyjnych 3 68.
Wyregulować napięcie pasów, tak
aby upewnić się, że ładunek jest
właściwie zabezpieczony.
Nieużywaną siatkę zabezpieczającą
należy przechowywać zamocowaną
pod dachem.
Informacje dotyczące przewożenia
bagażu 3 72.

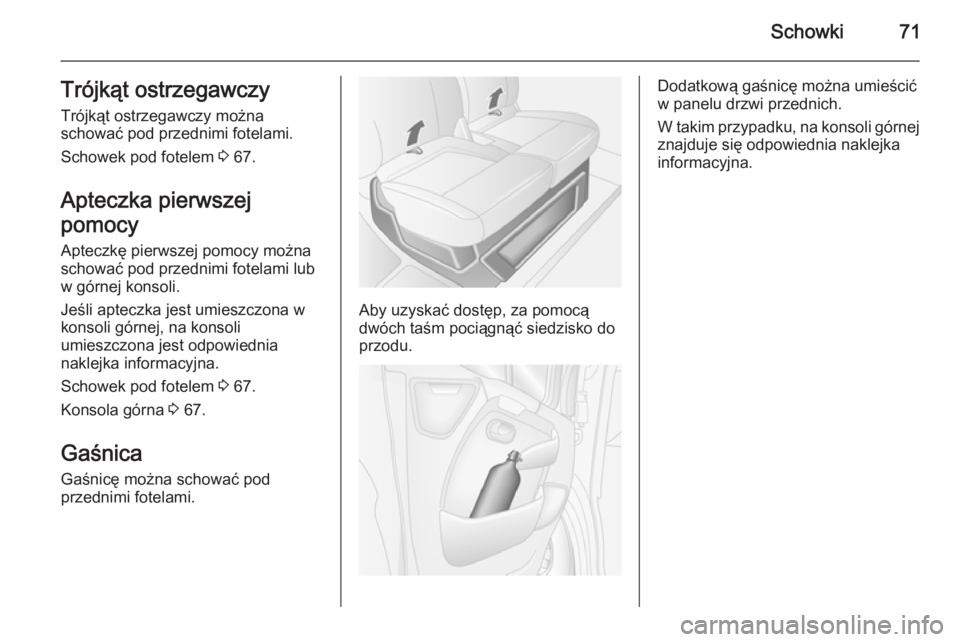

Schowki71Trójkąt ostrzegawczyTrójkąt ostrzegawczy można
schować pod przednimi fotelami.
Schowek pod fotelem 3 67.
Apteczka pierwszej
pomocy Apteczkę pierwszej pomocy można
schować pod przednimi fotelami lub
w górnej konsoli.
Jeśli apteczka jest umieszczona w
konsoli górnej, na konsoli
umieszczona jest odpowiednia
naklejka informacyjna.
Schowek pod fotelem 3 67.
Konsola górna 3 67.
Gaśnica
Gaśnicę można schować pod
przednimi fotelami.
Aby uzyskać dostęp, za pomocą
dwóch taśm pociągnąć siedzisko do
przodu.
Dodatkową gaśnicę można umieścić
w panelu drzwi przednich.
W takim przypadku, na konsoli górnej znajduje się odpowiednia naklejka
informacyjna.

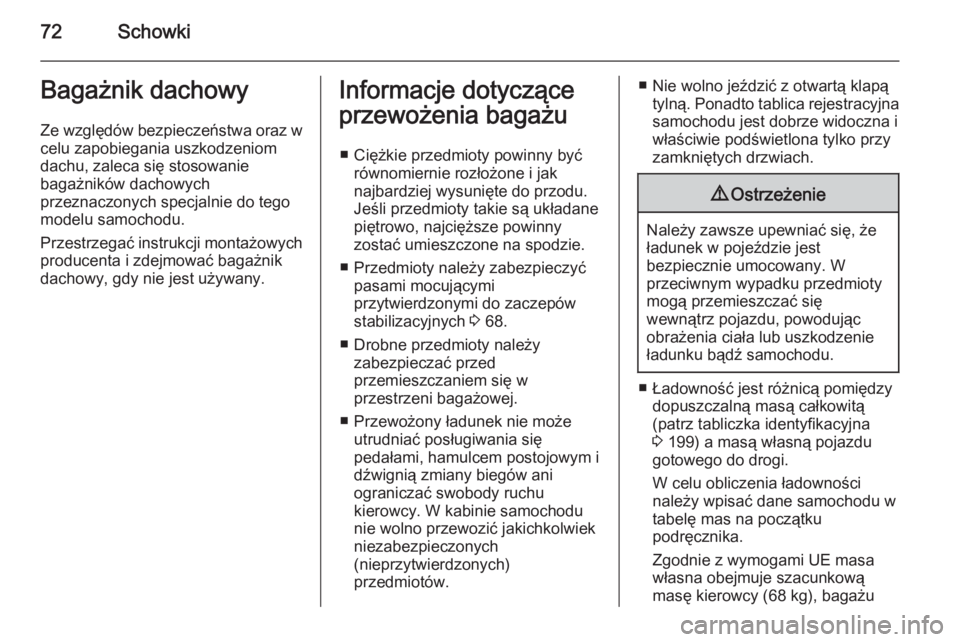

72SchowkiBagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty powinny być równomiernie rozłożone i jak
najbardziej wysunięte do przodu.
Jeśli przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 68.
■ Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.■ Nie wolno jeździć z otwartą klapą tylną. Ponadto tablica rejestracyjnasamochodu jest dobrze widoczna i
właściwie podświetlona tylko przy
zamkniętych drzwiach.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
■ Ładowność jest różnicą pomiędzy dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna
3 199) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu

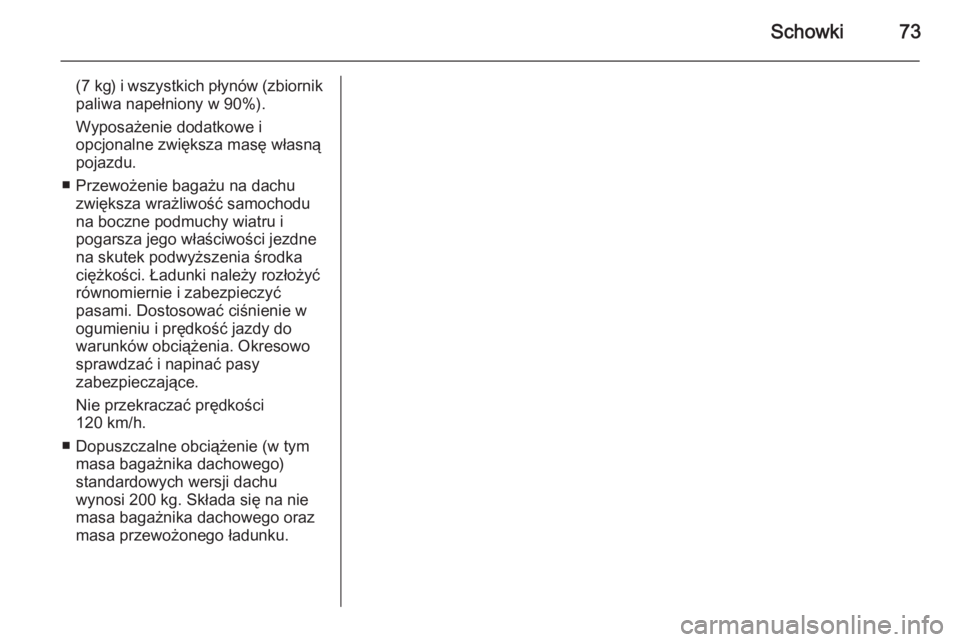

Schowki73
(7 kg) i wszystkich płynów (zbiornik
paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
■ Dopuszczalne obciążenie (w tym masa bagażnika dachowego)
standardowych wersji dachu
wynosi 200 kg. Składa się na nie
masa bagażnika dachowego oraz
masa przewożonego ładunku.

74Wskaźniki i przyrządyWskaźniki i przyrządyElementy sterujące......................74
Kontrolki ostrzegawcze, zegary i wskaźniki ..................................... 79
Wyświetlacze informacyjne .......... 92
Komunikaty pokazywane na wy‐
świetlaczu .................................... 93
Komputer pokładowy ...................95
Tachograf ..................................... 97Elementy sterujące
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać układ
automatycznej kontroli prędkości i
ogranicznik prędkości.
Układ automatycznej kontroli
prędkości i ogranicznik prędkości
3 138.

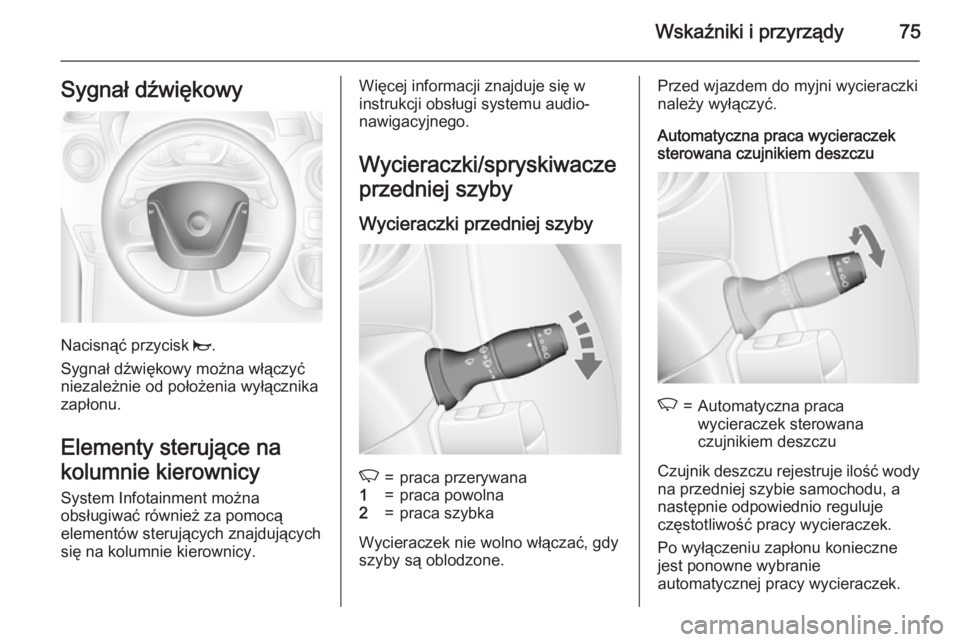

Wskaźniki i przyrządy75Sygnał dźwiękowy
Nacisnąć przycisk j.
Sygnał dźwiękowy można włączyć
niezależnie od położenia wyłącznika
zapłonu.
Elementy sterujące na
kolumnie kierownicy System Infotainment można
obsługiwać również za pomocą
elementów sterujących znajdujących
się na kolumnie kierownicy.
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.
Wycieraczki/spryskiwacze
przedniej szyby
Wycieraczki przedniej szybyK=praca przerywana1=praca powolna2=praca szybka
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Automatyczna praca wycieraczek
sterowana czujnikiem deszczuK=Automatyczna praca
wycieraczek sterowana
czujnikiem deszczu
Czujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
Po wyłączeniu zapłonu konieczne
jest ponowne wybranie
automatycznej pracy wycieraczek.

76Wskaźniki i przyrządy

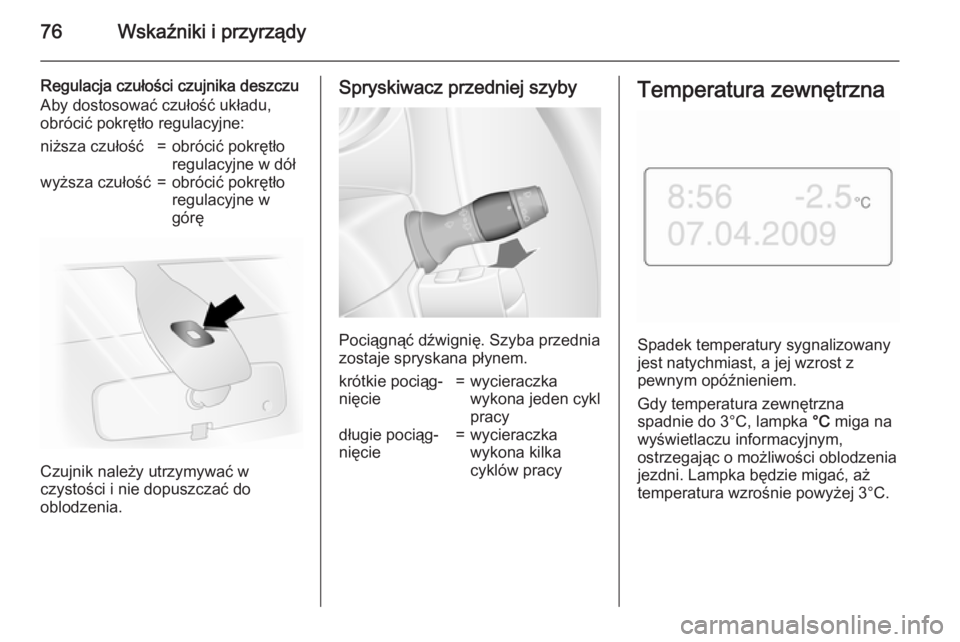

Regulacja czułości czujnika deszczuAby dostosować czułość układu,
obrócić pokrętło regulacyjne:niższa czułość=obrócić pokrętło
regulacyjne w dółwyższa czułość=obrócić pokrętło
regulacyjne w
górę
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.
Spryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostaje spryskana płynem.
krótkie pociąg‐
nięcie=wycieraczka
wykona jeden cykl
pracydługie pociąg‐
nięcie=wycieraczka
wykona kilka
cyklów pracyTemperatura zewnętrzna
Spadek temperatury sygnalizowany
jest natychmiast, a jej wzrost z
pewnym opóźnieniem.
Gdy temperatura zewnętrzna
spadnie do 3°C, lampka °C miga na
wyświetlaczu informacyjnym,
ostrzegając o możliwości oblodzenia
jezdni. Lampka będzie migać, aż
temperatura wzrośnie powyżej 3°C.

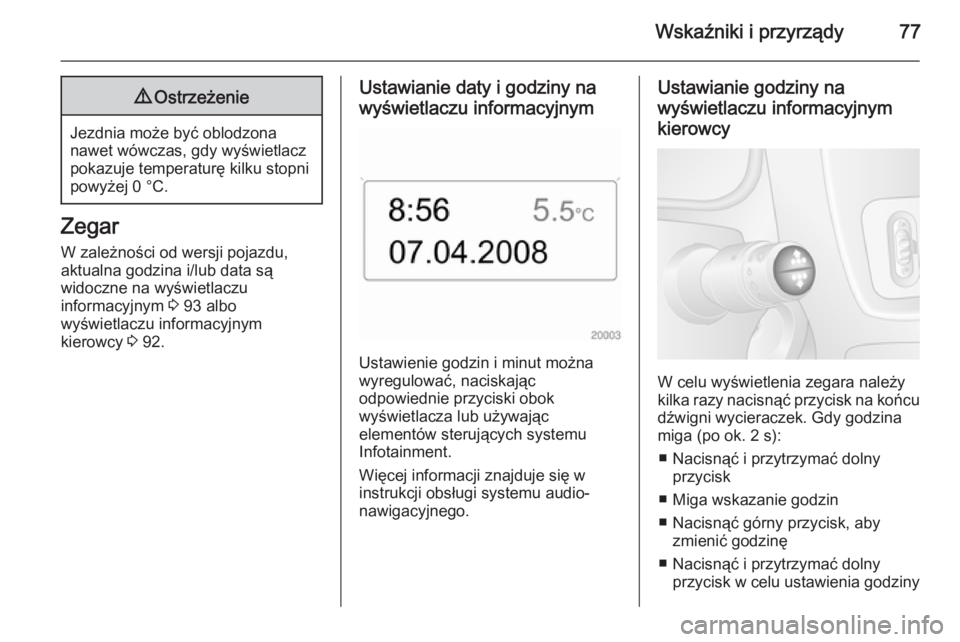

Wskaźniki i przyrządy779Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
W zależności od wersji pojazdu,
aktualna godzina i/lub data są
widoczne na wyświetlaczu
informacyjnym 3 93 albo
wyświetlaczu informacyjnym
kierowcy 3 92.
Ustawianie daty i godziny na
wyświetlaczu informacyjnym
Ustawienie godzin i minut można
wyregulować, naciskając
odpowiednie przyciski obok
wyświetlacza lub używając
elementów sterujących systemu
Infotainment.
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.
Ustawianie godziny na
wyświetlaczu informacyjnym
kierowcy
W celu wyświetlenia zegara należy
kilka razy nacisnąć przycisk na końcu dźwigni wycieraczek. Gdy godzina
miga (po ok. 2 s):
■ Nacisnąć i przytrzymać dolny przycisk
■ Miga wskazanie godzin
■ Nacisnąć górny przycisk, aby zmienić godzinę
■ Nacisnąć i przytrzymać dolny przycisk w celu ustawienia godziny

78Wskaźniki i przyrządy

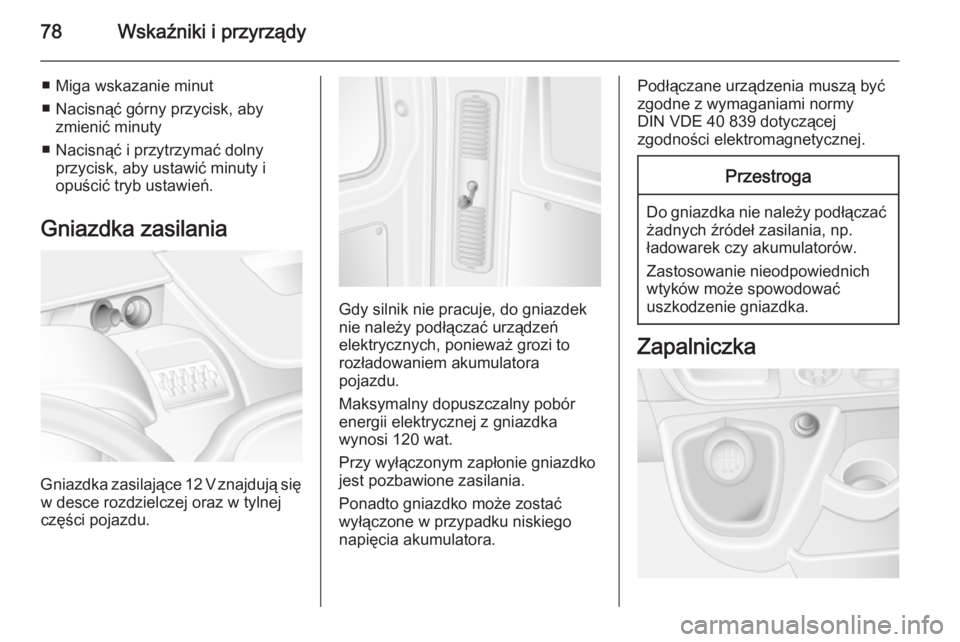

■ Miga wskazanie minut
■ Nacisnąć górny przycisk, aby zmienić minuty
■ Nacisnąć i przytrzymać dolny przycisk, aby ustawić minuty i
opuścić tryb ustawień.
Gniazdka zasilania
Gniazdka zasilające 12 V znajdują się w desce rozdzielczej oraz w tylnej
części pojazdu.
Gdy silnik nie pracuje, do gniazdek
nie należy podłączać urządzeń
elektrycznych, ponieważ grozi to rozładowaniem akumulatora
pojazdu.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Przy wyłączonym zapłonie gniazdko
jest pozbawione zasilania.
Ponadto gniazdko może zostać
wyłączone w przypadku niskiego
napięcia akumulatora.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.Przestroga
Do gniazdka nie należy podłączać żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdka.
Zapalniczka
