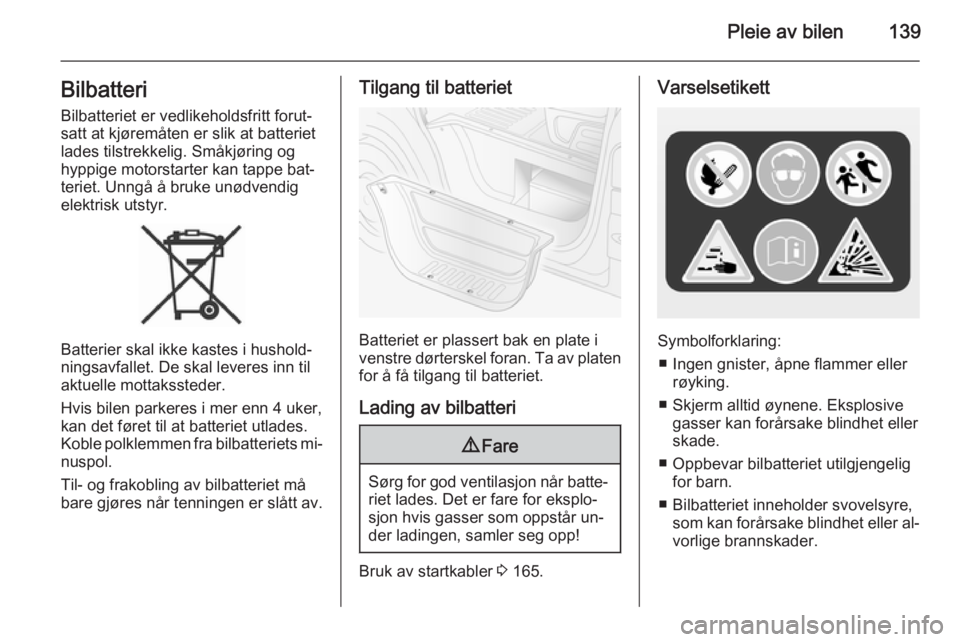

Pleie av bilen139Bilbatteri
Bilbatteriet er vedlikeholdsfritt forut‐
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og
hyppige motorstarter kan tappe bat‐
teriet. Unngå å bruke unødvendig
elektrisk utstyr.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn 4 uker,
kan det føret til at batteriet utlades.
Koble polklemmen fra bilbatteriets mi‐
nuspol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er slått av.
Tilgang til batteriet
Batteriet er plassert bak en plate i
venstre dørterskel foran. Ta av platen for å få tilgang til batteriet.
Lading av bilbatteri
9 Fare
Sørg for god ventilasjon når batte‐
riet lades. Det er fare for eksplo‐
sjon hvis gasser som oppstår un‐
der ladingen, samler seg opp!
Bruk av startkabler 3 165.
Varselsetikett
Symbolforklaring:
■ Ingen gnister, åpne flammer eller røyking.
■ Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet eller
skade.
■ Oppbevar bilbatteriet utilgjengelig for barn.
■ Bilbatteriet inneholder svovelsyre, som kan forårsake blindhet eller al‐vorlige brannskader.

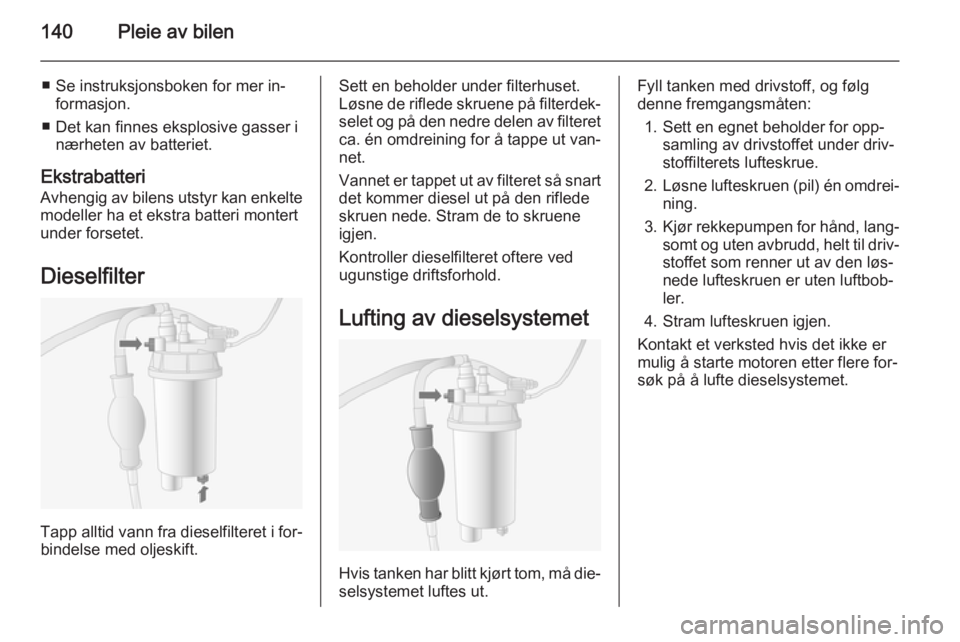

140Pleie av bilen
■ Se instruksjonsboken for mer in‐formasjon.
■ Det kan finnes eksplosive gasser i nærheten av batteriet.
Ekstrabatteri
Avhengig av bilens utstyr kan enkelte modeller ha et ekstra batteri montert
under forsetet.
Dieselfilter
Tapp alltid vann fra dieselfilteret i for‐bindelse med oljeskift.
Sett en beholder under filterhuset.
Løsne de riflede skruene på filterdek‐
selet og på den nedre delen av filteret ca. én omdreining for å tappe ut van‐
net.
Vannet er tappet ut av filteret så snart det kommer diesel ut på den riflede
skruen nede. Stram de to skruene
igjen.
Kontroller dieselfilteret oftere ved
ugunstige driftsforhold.
Lufting av dieselsystemet
Hvis tanken har blitt kjørt tom, må die‐
selsystemet luftes ut.
Fyll tanken med drivstoff, og følg
denne fremgangsmåten:
1. Sett en egnet beholder for opp‐ samling av drivstoffet under driv‐
stoffilterets lufteskrue.
2. Løsne lufteskruen (pil) én omdrei‐
ning.
3. Kjør rekkepumpen for hånd, lang‐
somt og uten avbrudd, helt til driv‐ stoffet som renner ut av den løs‐
nede lufteskruen er uten luftbob‐
ler.
4. Stram lufteskruen igjen.
Kontakt et verksted hvis det ikke er
mulig å starte motoren etter flere for‐
søk på å lufte dieselsystemet.

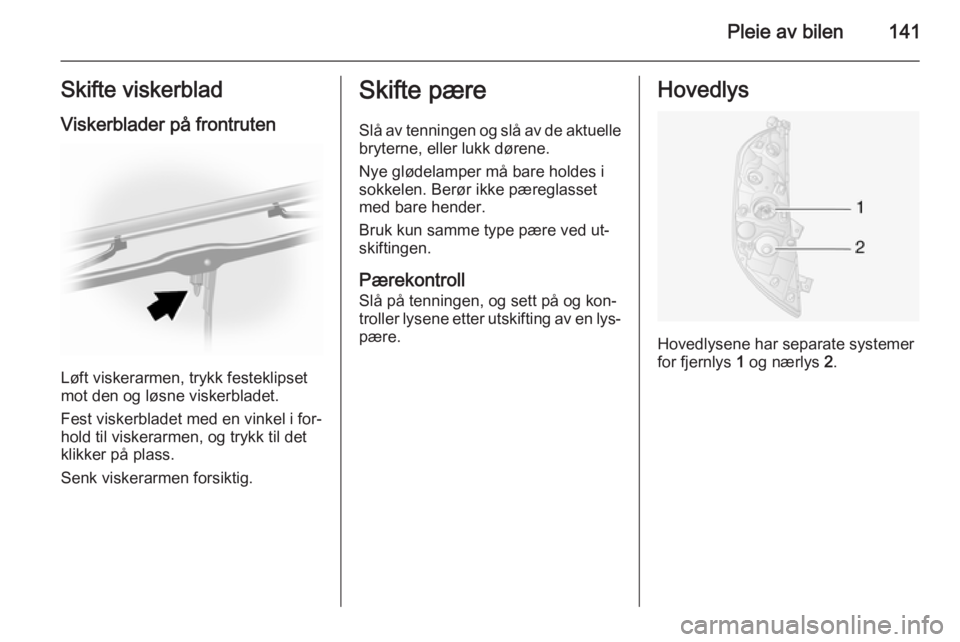

Pleie av bilen141Skifte viskerblad
Viskerblader på frontruten
Løft viskerarmen, trykk festeklipset
mot den og løsne viskerbladet.
Fest viskerbladet med en vinkel i for‐
hold til viskerarmen, og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og slå av de aktuelle
bryterne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved ut‐
skiftingen.
Pærekontroll Slå på tenningen, og sett på og kon‐
troller lysene etter utskifting av en lys‐
pære.Hovedlys
Hovedlysene har separate systemer
for fjernlys 1 og nærlys 2.

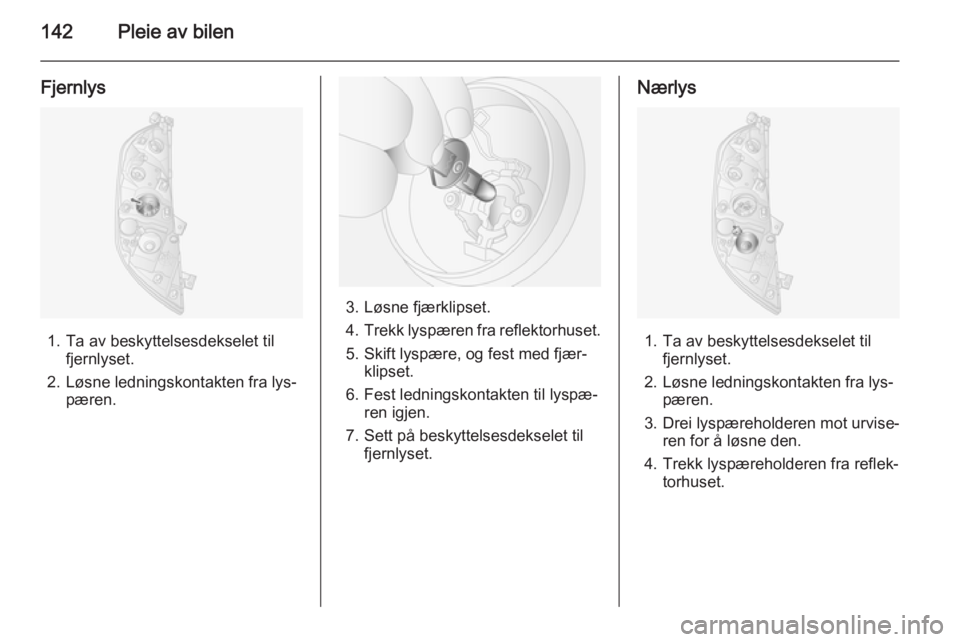

142Pleie av bilen
Fjernlys
1. Ta av beskyttelsesdekselet tilfjernlyset.
2. Løsne ledningskontakten fra lys‐ pæren.
3. Løsne fjærklipset.
4. Trekk lyspæren fra reflektorhuset.
5. Skift lyspære, og fest med fjær‐ klipset.
6. Fest ledningskontakten til lyspæ‐ ren igjen.
7. Sett på beskyttelsesdekselet til fjernlyset.
Nærlys
1. Ta av beskyttelsesdekselet til fjernlyset.
2. Løsne ledningskontakten fra lys‐ pæren.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.

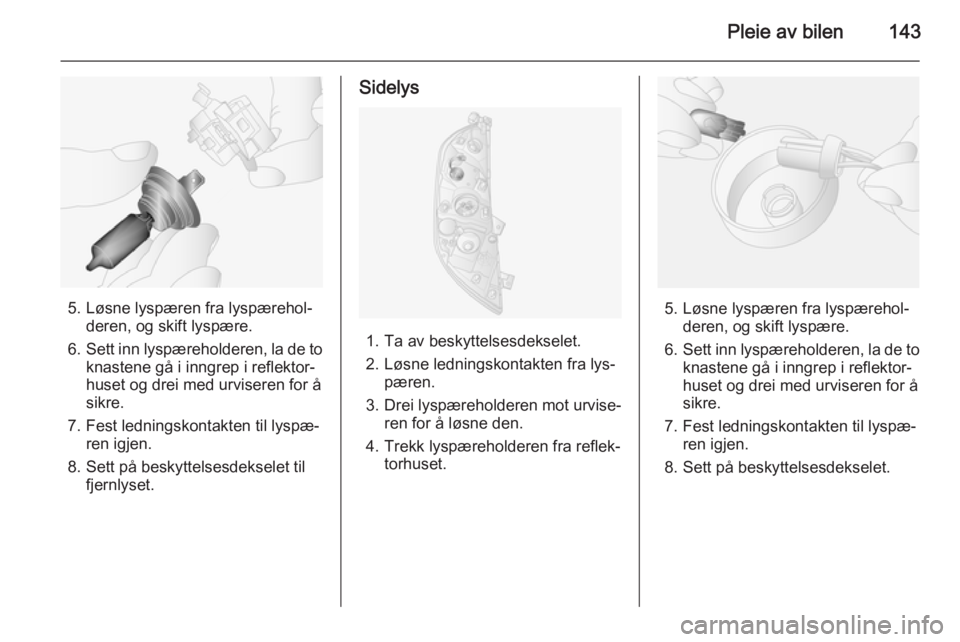

Pleie av bilen143
5. Løsne lyspæren fra lyspærehol‐deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten til lyspæ‐ ren igjen.
8. Sett på beskyttelsesdekselet til fjernlyset.
Sidelys
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra lys‐ pæren.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten til lyspæ‐ ren igjen.
8. Sett på beskyttelsesdekselet.

144Pleie av bilenAdaptivt frontlysSvinglys
Hovedlysene har separate systemer
for fjernlys 1 og nærlys 2. Svinglyset
3 er plassert mellom hovedlysene.
1. Ta av lyktedekselet.
2. Trekk ledningspluggen av lyspæ‐ ren.
3. Drei pæreholderen mot venstre for å frigjøre den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Trekk lyspæren ut av pæreholde‐ren, og sett inn en ny pære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten til lyspæ‐ ren igjen.
8. Sett på beskyttelsesdekselet.
Tåkelys
Overlat pæreskift til et verksted.
Blinklys foran
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra lys‐ pæren.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.

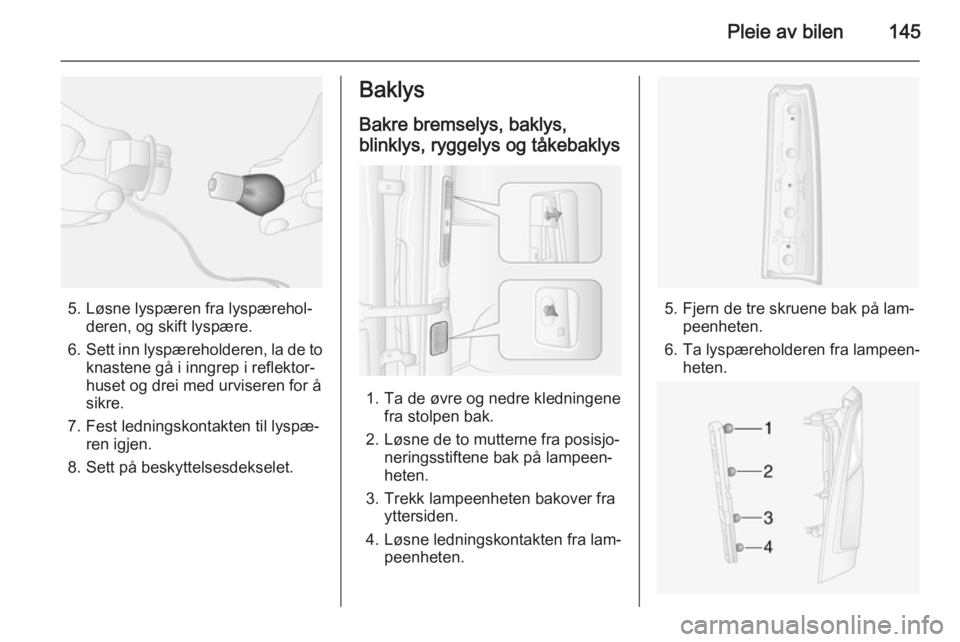

Pleie av bilen145
5. Løsne lyspæren fra lyspærehol‐deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten til lyspæ‐ ren igjen.
8. Sett på beskyttelsesdekselet.
Baklys
Bakre bremselys, baklys,
blinklys, ryggelys og tåkebaklys
1. Ta de øvre og nedre kledningene fra stolpen bak.
2. Løsne de to mutterne fra posisjo‐ neringsstiftene bak på lampeen‐heten.
3. Trekk lampeenheten bakover fra yttersiden.
4. Løsne ledningskontakten fra lam‐ peenheten.
5. Fjern de tre skruene bak på lam‐peenheten.
6. Ta lyspæreholderen fra lampeen‐ heten.

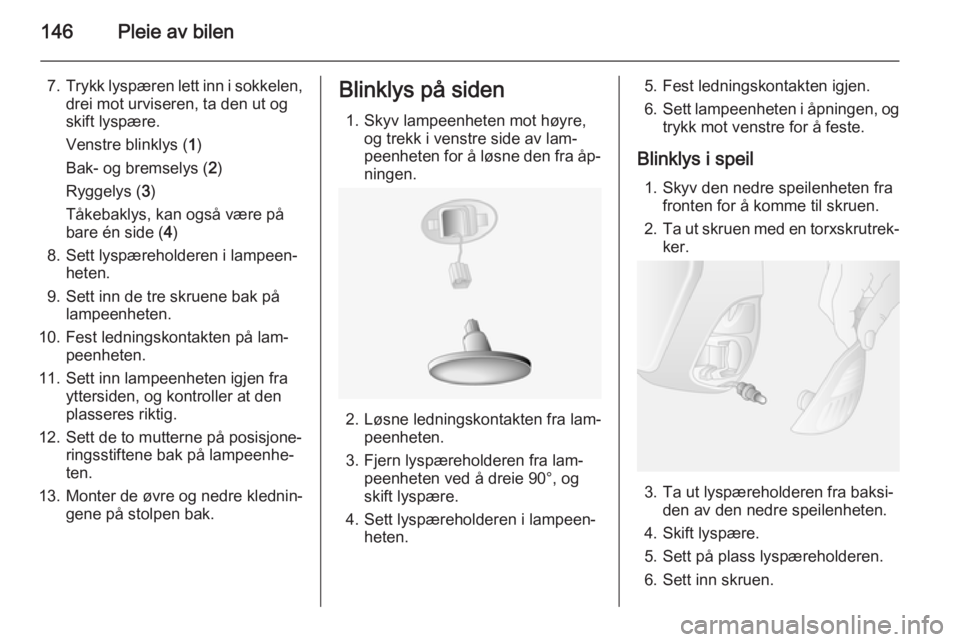

146Pleie av bilen
7.Trykk lyspæren lett inn i sokkelen,
drei mot urviseren, ta den ut og
skift lyspære.
Venstre blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
8. Sett lyspæreholderen i lampeen‐ heten.
9. Sett inn de tre skruene bak på lampeenheten.
10. Fest ledningskontakten på lam‐ peenheten.
11. Sett inn lampeenheten igjen fra yttersiden, og kontroller at den
plasseres riktig.
12. Sett de to mutterne på posisjone‐ ringsstiftene bak på lampeenhe‐ten.
13. Monter de øvre og nedre klednin‐ gene på stolpen bak.Blinklys på siden
1. Skyv lampeenheten mot høyre, og trekk i venstre side av lam‐
peenheten for å løsne den fra åp‐ ningen.
2. Løsne ledningskontakten fra lam‐ peenheten.
3. Fjern lyspæreholderen fra lam‐ peenheten ved å dreie 90°, og
skift lyspære.
4. Sett lyspæreholderen i lampeen‐ heten.
5. Fest ledningskontakten igjen.
6. Sett lampeenheten i åpningen, og
trykk mot venstre for å feste.
Blinklys i speil 1. Skyv den nedre speilenheten fra fronten for å komme til skruen.
2. Ta ut skruen med en torxskrutrek‐
ker.
3. Ta ut lyspæreholderen fra baksi‐ den av den nedre speilenheten.
4. Skift lyspære.
5. Sett på plass lyspæreholderen.
6. Sett inn skruen.

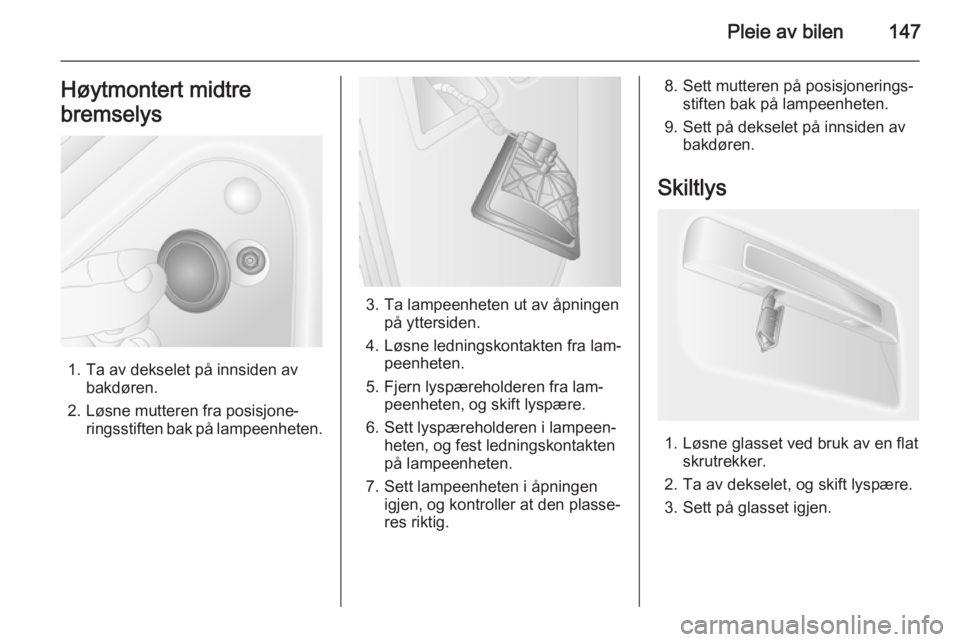

Pleie av bilen147Høytmontert midtre
bremselys
1. Ta av dekselet på innsiden av bakdøren.
2. Løsne mutteren fra posisjone‐ ringsstiften bak på lampeenheten.
3. Ta lampeenheten ut av åpningenpå yttersiden.
4. Løsne ledningskontakten fra lam‐ peenheten.
5. Fjern lyspæreholderen fra lam‐ peenheten, og skift lyspære.
6. Sett lyspæreholderen i lampeen‐ heten, og fest ledningskontakten
på lampeenheten.
7. Sett lampeenheten i åpningen igjen, og kontroller at den plasse‐
res riktig.
8. Sett mutteren på posisjonerings‐ stiften bak på lampeenheten.
9. Sett på dekselet på innsiden av bakdøren.
Skiltlys
1. Løsne glasset ved bruk av en flat skrutrekker.
2. Ta av dekselet, og skift lyspære.
3. Sett på glasset igjen.

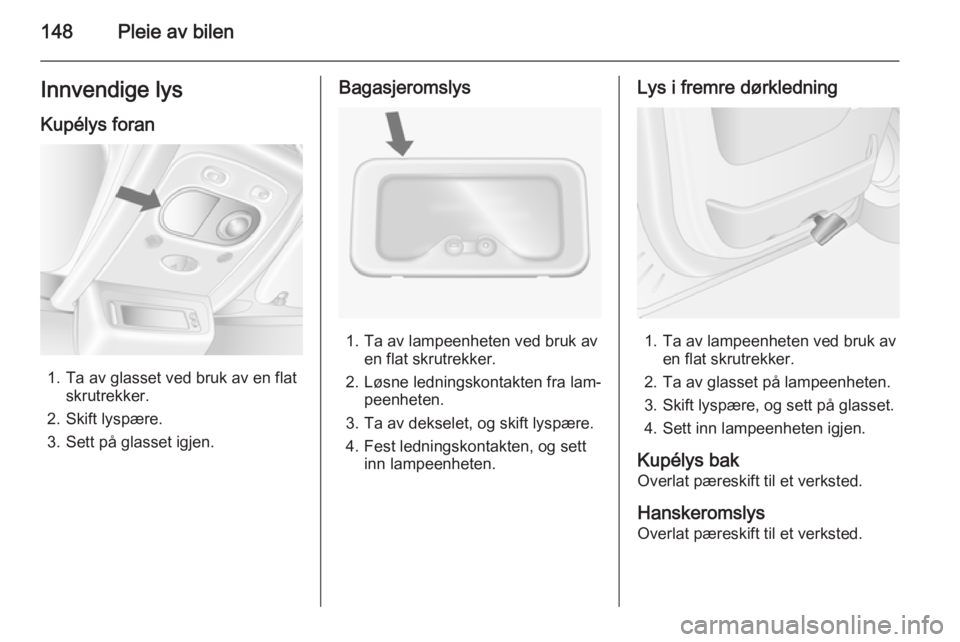

148Pleie av bilenInnvendige lys
Kupélys foran
1. Ta av glasset ved bruk av en flat skrutrekker.
2. Skift lyspære.
3. Sett på glasset igjen.
Bagasjeromslys
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Løsne ledningskontakten fra lam‐ peenheten.
3. Ta av dekselet, og skift lyspære. 4. Fest ledningskontakten, og sett inn lampeenheten.
Lys i fremre dørkledning
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Ta av glasset på lampeenheten. 3. Skift lyspære, og sett på glasset.4. Sett inn lampeenheten igjen.
Kupélys bak
Overlat pæreskift til et verksted.
Hanskeromslys
Overlat pæreskift til et verksted.
