Pleie av bilen149Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ■ én til venstre på instrumentpanelet,
bak kledningen.
■ i motorrommet, under ekspan‐ sjonstanken for kjølevæske.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Det lønner seg å ha et komplett sett
reservesikringer i bilen. Kontakt et
verksted.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

150Pleie av bilen
Les dette
Det kan hende at ikke alle beskrivel‐
sene av sikringsboksen i denne in‐
struksjonsboken gjelder for din bil.
Ta utgangspunkt i klistremerket på
sikringsboksen når du undersøker
sikringsboksen.
Sikringstrekker
En sikringstrekker i sikringsboksen i
instrumentpanelet kan brukes som
hjelp ved skifte av sikringer.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet Plassert under ekspansjonstanken
for kjølevæske.
Enkelte kretser kan være beskyttet av
flere sikringer.
Overlat utskifting av sikringer til et
verksted, ettersom det er vanskelig å
komme til sikringene.SymbolStrømkretsSHøyre sidelysTVenstre sidelysWHøyre nærlysaVenstre nærlys>Tåkelys foranLVenstre fjernlysNHøyre fjernlys

Pleie av bilen151
SymbolStrømkretsuABSKVindusviskernKlimaanleggVBakruteoppvarming
Sikringsboksen i
instrumentpanelet
Plassert bak kledningen på venstre
side av instrumentpanelet. Trekk oppe på kledningen for å ta av.
Ingen gjenstander må oppbevares
bak denne kledningen.
Enkelte kretser kan være beskyttet av flere sikringer.SymbolStrømkretsZInfotainmentsystem, sete‐
varme, bildisplay, lydtilkob‐
linger, alarm?StrømuttakÌSigarettennereInstrumentpanelUSentrallåsOBlinklys, tåkebaklys, karos‐
serielektronikkmodulDIAGFeilsøkingskontakt (diagno‐ sekontakt)uABS, elektronisk stabilitets‐
programdInnvendige lys, bremselysZKarosserielektronikkSTOPBremselysSymbolStrømkretsIKarosserielektronikkmodul,
elektriske vinduer, klimaan‐
leggmOppvarmet bakrute,
venstrenOppvarmet bakrute, høyreRVindusspylerMElektronisk startsperreUSetevarmeFBLSvinglyslHåndfritilkobling&FartsskriverPTOEffektuttakjHornÍForvarme dieselfilteretxKlimakontrollvifte

152Pleie av bilen
SymbolStrømkretsADPEkstra tilpasninger,Elektriske vinduer, karosse‐rielektronikkmodulVerktøy i bilen
Verktøy
Jekken, hjulnøkkelen, adapterne (for
fjerning av reservehjul), navdeksel‐
kroken og slepefestet oppbevares
sammen under forsetet.
Biler med bakhjulsdrift: En hydraulisk
jekk og et sett med forlengelsestykker
for bruk sammen med jekken følger
også med.

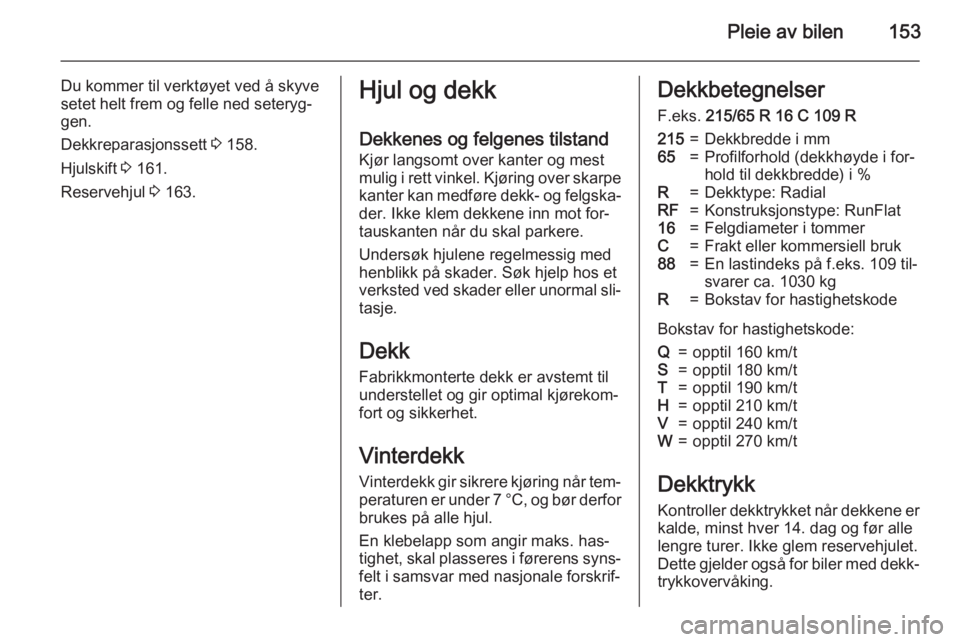

Pleie av bilen153
Du kommer til verktøyet ved å skyve
setet helt frem og felle ned seteryg‐
gen.
Dekkreparasjonssett 3 158.
Hjulskift 3 161.
Reservehjul 3 163.Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐ der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Dekk
Fabrikkmonterte dekk er avstemt til
understellet og gir optimal kjørekom‐
fort og sikkerhet.
VinterdekkVinterdekk gir sikrere kjøring når tem‐
peraturen er under 7 °C, og bør derfor
brukes på alle hjul.
En klebelapp som angir maks. has‐
tighet, skal plasseres i førerens syns‐ felt i samsvar med nasjonale forskrif‐
ter.Dekkbetegnelser
F.eks. 215/65 R 16 C 109 R215=Dekkbredde i mm65=Profilforhold (dekkhøyde i for‐
hold til dekkbredde) i %R=Dekktype: RadialRF=Konstruksjonstype: RunFlat16=Felgdiameter i tommerC=Frakt eller kommersiell bruk88=En lastindeks på f.eks. 109 til‐
svarer ca. 1030 kgR=Bokstav for hastighetskode
Bokstav for hastighetskode:
Q=opptil 160 km/tS=opptil 180 km/tT=opptil 190 km/tH=opptil 210 km/tV=opptil 240 km/tW=opptil 270 km/t
Dekktrykk
Kontroller dekktrykket når dekkene er
kalde, minst hver 14. dag og før alle lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.

154Pleie av bilen

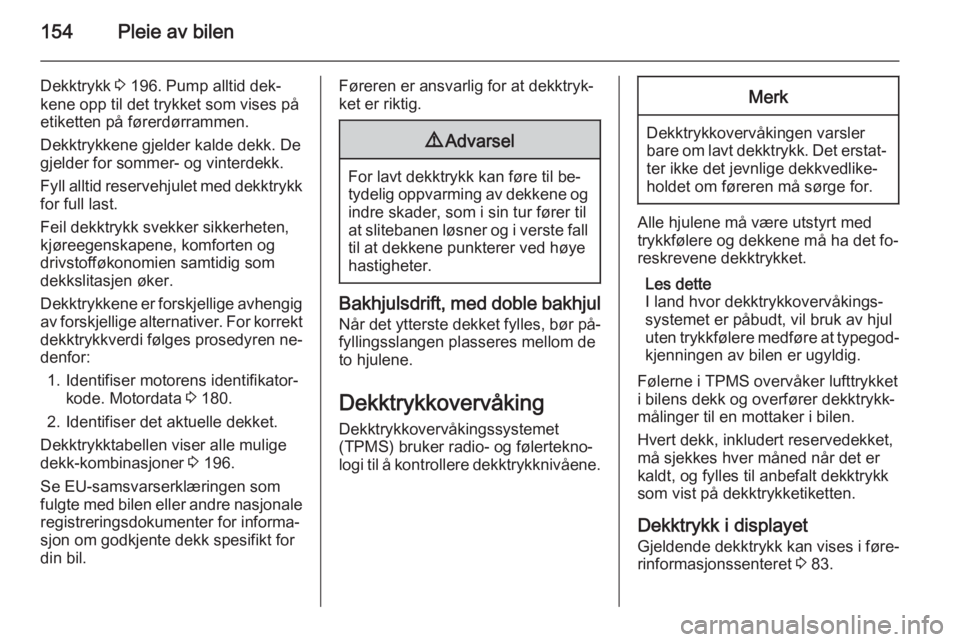

Dekktrykk 3 196. Pump alltid dek‐
kene opp til det trykket som vises på
etiketten på førerdørrammen.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig av forskjellige alternativer. For korrekt
dekktrykkverdi følges prosedyren ne‐ denfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 180.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige dekk-kombinasjoner 3 196.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til be‐
tydelig oppvarming av dekkene og indre skader, som i sin tur fører tilat slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
Bakhjulsdrift, med doble bakhjul
Når det ytterste dekket fylles, bør på‐
fyllingsslangen plasseres mellom de
to hjulene.
Dekktrykkovervåking Dekktrykkovervåkingssystemet
(TPMS) bruker radio- og følertekno‐
logi til å kontrollere dekktrykknivåene.
Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det fo‐
reskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod‐
kjenningen av bilen er ugyldig.
Følerne i TPMS overvåker lufttrykket
i bilens dekk og overfører dekktrykk‐
målinger til en mottaker i bilen.
Hvert dekk, inkludert reservedekket,
må sjekkes hver måned når det er
kaldt, og fylles til anbefalt dekktrykk som vist på dekktrykketiketten.
Dekktrykk i displayet
Gjeldende dekktrykk kan vises i føre‐
rinformasjonssenteret 3 83.

Pleie av bilen155

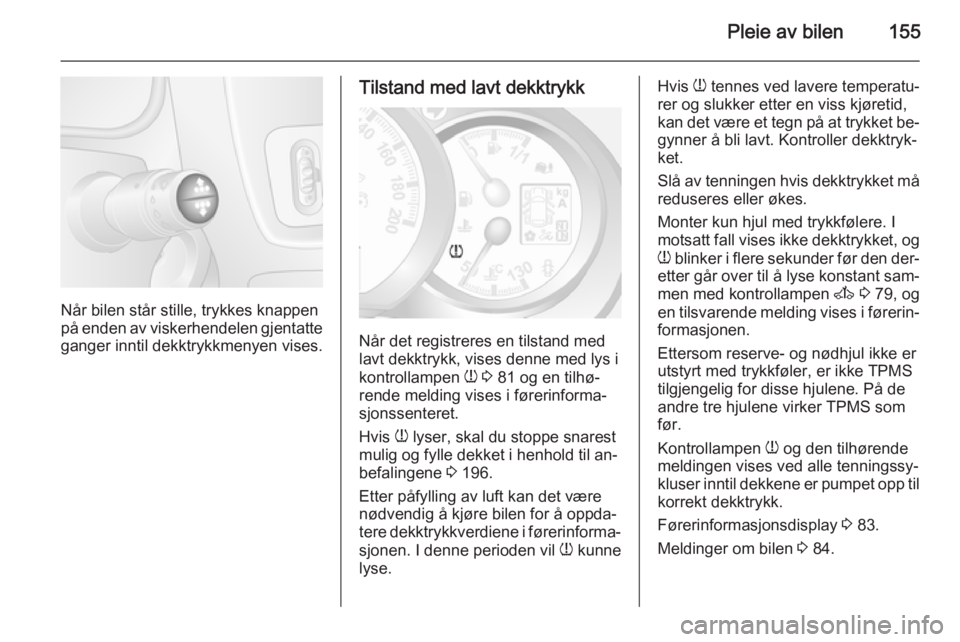

Når bilen står stille, trykkes knappen
på enden av viskerhendelen gjentatte ganger inntil dekktrykkmenyen vises.
Tilstand med lavt dekktrykk
Når det registreres en tilstand med
lavt dekktrykk, vises denne med lys i
kontrollampen w 3 81 og en tilhø‐
rende melding vises i førerinforma‐
sjonssenteret.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til an‐
befalingene 3 196.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen for å oppda‐
tere dekktrykkverdiene i førerinforma‐
sjonen. I denne perioden vil w kunne
lyse.
Hvis w tennes ved lavere temperatu‐
rer og slukker etter en viss kjøretid,
kan det være et tegn på at trykket be‐
gynner å bli lavt. Kontroller dekktryk‐
ket.
Slå av tenningen hvis dekktrykket må reduseres eller økes.
Monter kun hjul med trykkfølere. I
motsatt fall vises ikke dekktrykket, og
w blinker i flere sekunder før den der‐
etter går over til å lyse konstant sam‐
men med kontrollampen A 3 79, og
en tilsvarende melding vises i førerin‐
formasjonen.
Ettersom reserve- og nødhjul ikke er
utstyrt med trykkføler, er ikke TPMS
tilgjengelig for disse hjulene. På de
andre tre hjulene virker TPMS som
før.
Kontrollampen w og den tilhørende
meldingen vises ved alle tenningssy‐
kluser inntil dekkene er pumpet opp til
korrekt dekktrykk.
Førerinformasjonsdisplay 3 83.
Meldinger om bilen 3 84.

156Pleie av bilen

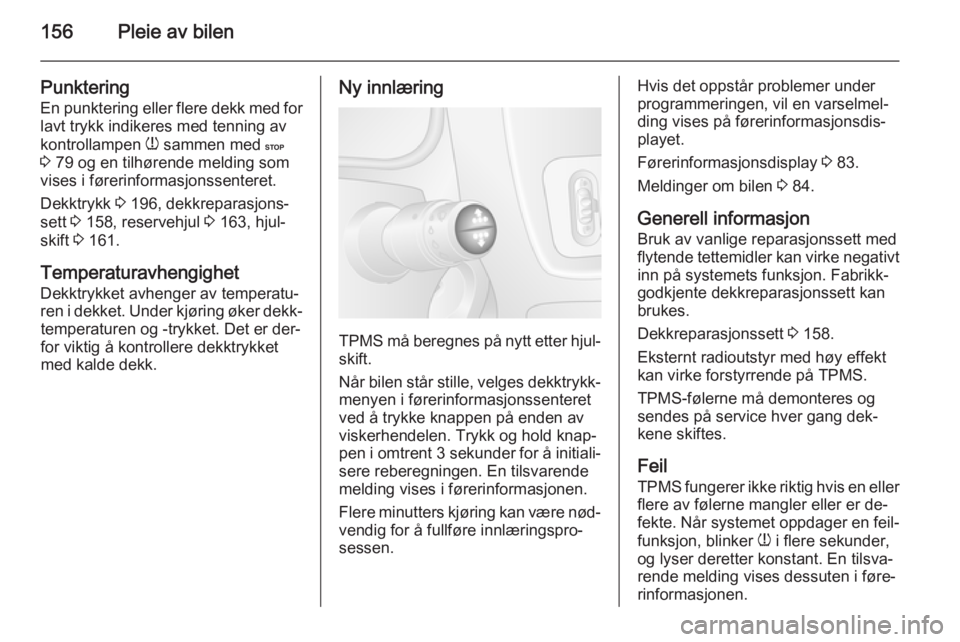

Punktering
En punktering eller flere dekk med for lavt trykk indikeres med tenning av
kontrollampen w sammen med C
3 79 og en tilhørende melding som
vises i førerinformasjonssenteret.
Dekktrykk 3 196, dekkreparasjons‐
sett 3 158, reservehjul 3 163, hjul‐
skift 3 161.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐ temperaturen og -trykket. Det er der‐
for viktig å kontrollere dekktrykket
med kalde dekk.Ny innlæring
TPMS må beregnes på nytt etter hjul‐ skift.
Når bilen står stille, velges dekktrykk‐
menyen i førerinformasjonssenteret
ved å trykke knappen på enden av
viskerhendelen. Trykk og hold knap‐
pen i omtrent 3 sekunder for å initiali‐
sere reberegningen. En tilsvarende
melding vises i førerinformasjonen.
Flere minutters kjøring kan være nød‐
vendig for å fullføre innlæringspro‐
sessen.
Hvis det oppstår problemer under
programmeringen, vil en varselmel‐
ding vises på førerinformasjonsdis‐
playet.
Førerinformasjonsdisplay 3 83.
Meldinger om bilen 3 84.
Generell informasjon
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente dekkreparasjonssett kan
brukes.
Dekkreparasjonssett 3 158.
Eksternt radioutstyr med høy effekt kan virke forstyrrende på TPMS.
TPMS-følerne må demonteres og sendes på service hver gang dek‐
kene skiftes.
Feil TPMS fungerer ikke riktig hvis en eller
flere av følerne mangler eller er de‐
fekte. Når systemet oppdager en feil‐
funksjon, blinker w i flere sekunder,
og lyser deretter konstant. En tilsva‐ rende melding vises dessuten i føre‐
rinformasjonen.

Pleie av bilen157
Kontrollampen w lyser og den tilsva‐
rende meldingen vises ved hver ten‐
ningssyklus inntil problemet er løst.
Mulige årsaker: ■ Et av dekkene er byttet ut med re‐ servedekket, som ikke har TPMS-
føler.
■ Prosessen for ny programmering av TPMS-føleren ble ikke fullførtriktig. Når føleren er riktig ompro‐
grammert, skal kontrollampen w
slukne og den tilsvarende meldin‐
gen forsvinne.
■ En eller flere TPMS-følere mangler
eller er skadet. Når TPMS-følerne
er montert og riktig omprogram‐
mert, skal kontrollampen w slukne
og den tilsvarende meldingen for‐
svinne. Kontakt et verksted for ser‐
vice.
■ Reservedekk eller -hjul tilsvarer ikke de opprinnelige dekkene eller
hjulene. Andre dekk og hjul enn de
som anbefales, kan hindre TPMS i
å fungere ordentlig.
■ Drift av elektronisk utstyr eller opp‐ hold nær steder der det brukes til‐svarende radiobølgefrekvens som
TPMS kan forårsake at TPMS-fø‐
lerne svikter.
Hvis ikke TPMS ikke fungerer or‐
dentlig, kan det ikke registrere eller varsle om lavt dekktrykk. Kontakt etverksted for service hvis kontrol‐
lampen w lyser og det blir vist en
tilsvarende melding i førerinforma‐
sjonen.

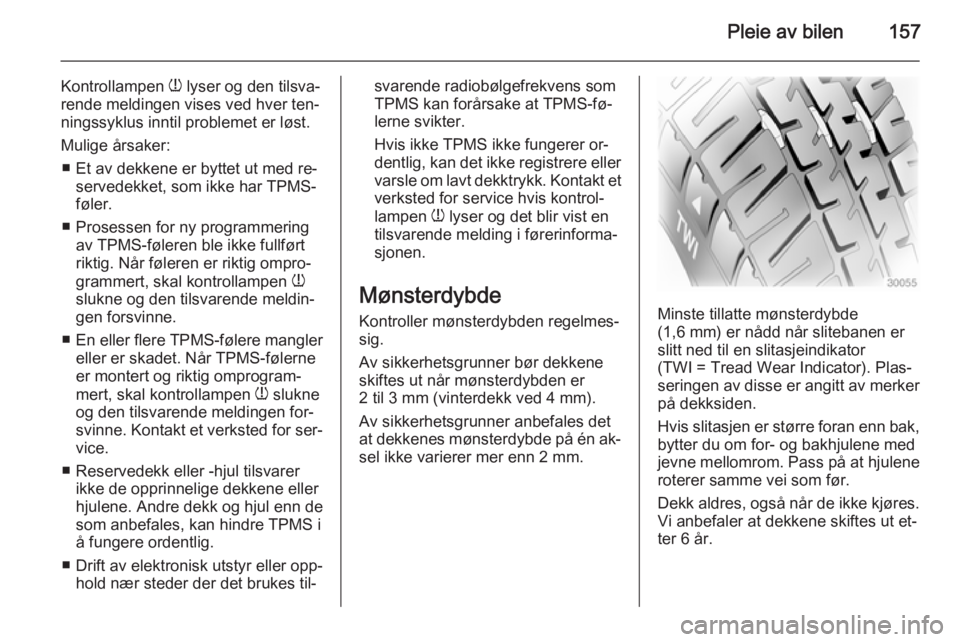

Mønsterdybde Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én ak‐
sel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator
(TWI = Tread Wear Indicator). Plas‐
seringen av disse er angitt av merker på dekksiden.
Hvis slitasjen er større foran enn bak,
bytter du om for- og bakhjulene med
jevne mellomrom. Pass på at hjulene
roterer samme vei som før.
Dekk aldres, også når de ikke kjøres.
Vi anbefaler at dekkene skiftes ut et‐
ter 6 år.

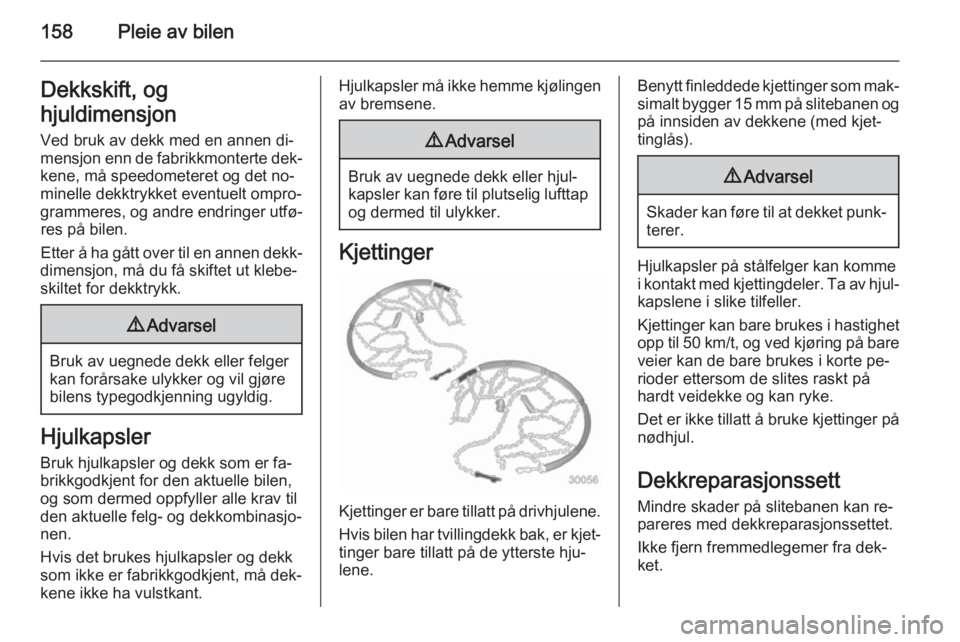

158Pleie av bilenDekkskift, og
hjuldimensjon
Ved bruk av dekk med en annen di‐
mensjon enn de fabrikkmonterte dek‐ kene, må speedometeret og det no‐
minelle dekktrykket eventuelt ompro‐
grammeres, og andre endringer utfø‐ res på bilen.
Etter å ha gått over til en annen dekk‐
dimensjon, må du få skiftet ut klebe‐
skiltet for dekktrykk.9 Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens typegodkjenning ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er fa‐
brikkgodkjent for den aktuelle bilen,
og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.
Hvis det brukes hjulkapsler og dekk som ikke er fabrikkgodkjent, må dek‐
kene ikke ha vulstkant.
Hjulkapsler må ikke hemme kjølingen av bremsene.9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Kjettinger
Kjettinger er bare tillatt på drivhjulene.
Hvis bilen har tvillingdekk bak, er kjet‐
tinger bare tillatt på de ytterste hju‐
lene.
Benytt finleddede kjettinger som mak‐ simalt bygger 15 mm på slitebanen og
på innsiden av dekkene (med kjet‐
tinglås).9 Advarsel
Skader kan føre til at dekket punk‐
terer.
Hjulkapsler på stålfelger kan kommei kontakt med kjettingdeler. Ta av hjul‐
kapslene i slike tilfeller.
Kjettinger kan bare brukes i hastighet opp til 50 km/t, og ved kjøring på bare
veier kan de bare brukes i korte pe‐
rioder ettersom de slites raskt på
hardt veidekke og kan ryke.
Det er ikke tillatt å bruke kjettinger på
nødhjul.
Dekkreparasjonssett Mindre skader på slitebanen kan re‐
pareres med dekkreparasjonssettet.
Ikke fjern fremmedlegemer fra dek‐
ket.
