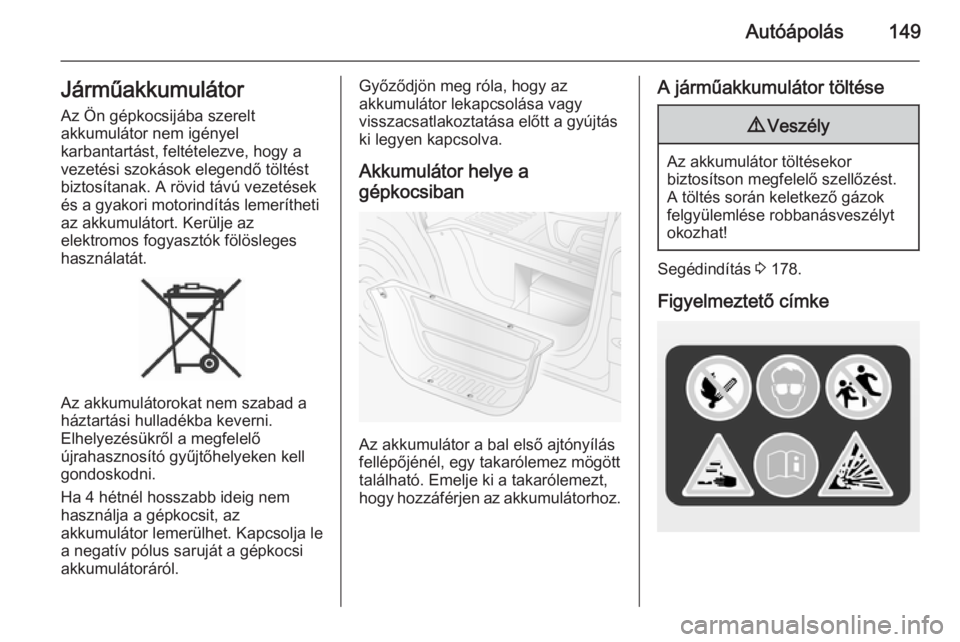

Autóápolás149JárműakkumulátorAz Ön gépkocsijába szerelt
akkumulátor nem igényel
karbantartást, feltételezve, hogy a
vezetési szokások elegendő töltést
biztosítanak. A rövid távú vezetések
és a gyakori motorindítás lemerítheti
az akkumulátort. Kerülje az
elektromos fogyasztók fölösleges
használatát.
Az akkumulátorokat nem szabad a
háztartási hulladékba keverni.
Elhelyezésükről a megfelelő
újrahasznosító gyűjtőhelyeken kell gondoskodni.
Ha 4 hétnél hosszabb ideig nem használja a gépkocsit, az
akkumulátor lemerülhet. Kapcsolja le
a negatív pólus saruját a gépkocsi
akkumulátoráról.
Győződjön meg róla, hogy az
akkumulátor lekapcsolása vagy
visszacsatlakoztatása előtt a gyújtás
ki legyen kapcsolva.
Akkumulátor helye a
gépkocsiban
Az akkumulátor a bal első ajtónyílás
fellépőjénél, egy takarólemez mögött
található. Emelje ki a takarólemezt,
hogy hozzáférjen az akkumulátorhoz.
A járműakkumulátor töltése9 Veszély
Az akkumulátor töltésekor
biztosítson megfelelő szellőzést.
A töltés során keletkező gázok
felgyülemlése robbanásveszélyt
okozhat!
Segédindítás 3 178.
Figyelmeztető címke

150Autóápolás
A szimbólumok jelentése:■ Tilos a dohányzás, valamint a szikra és nyílt láng használata.
■ Mindig takarja el a szemét. A robbanékony gázok vakságot vagy
személyi sérülést okozhatnak.
■ Tartsa gyermekektől elzárva az járműakkumulátort.
■ A járműakkumulátor kénsavat tartalmaz, amely vakságot vagy
súlyos égési sérüléseket okozhat.
■ További információkat a Kezelési útmutató tartalmaz.
■ Az akkumulátor környezetében robbanékony gázok lehetnek jelen.
Kiegészítő akkumulátor Felszereltségtől függően egyes
modellek rendelkezhetnek egy
kiegészítő akkumulátorral, amely a
gépkocsi első ülése alatt található.Dízelüzemanyag-szűrő
Minden olajcserénél engedje le a
dízelüzemanyag-szűrőben
felgyülemlett vizet.
Helyezzen egy edényt a szűrőház
alá. A víz leeresztéséhez körülbelül egy fordulattal lazítsa meg a
bordázott csavarokat a szűrő fedelén és alján.
A szűrő víztelenítése megtörtént,
amint dízel üzemanyag folyik ki az
alsó csavarnál. Húzza meg mindkét
csavart.
Fokozott igénybevétel esetén
gyakrabban ellenőriztesse az
üzemanyagszűrőt.
A dízel
üzemanyagrendszer
légtelenítése
Ha az üzemanyagtartály teljesen
kiürült, légtelenítse az üzemanyag- ellátó rendszert.

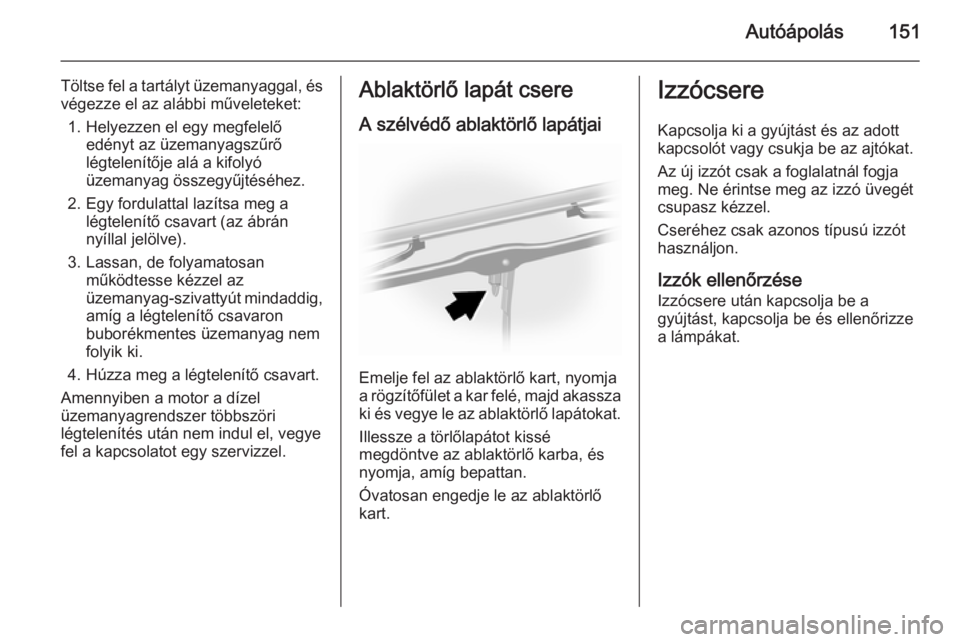

Autóápolás151
Töltse fel a tartályt üzemanyaggal, és
végezze el az alábbi műveleteket:
1. Helyezzen el egy megfelelő edényt az üzemanyagszűrőlégtelenítője alá a kifolyó
üzemanyag összegyűjtéséhez.
2. Egy fordulattal lazítsa meg a légtelenítő csavart (az ábrán
nyíllal jelölve).
3. Lassan, de folyamatosan működtesse kézzel az
üzemanyag-szivattyút mindaddig, amíg a légtelenítő csavaron
buborékmentes üzemanyag nem
folyik ki.
4. Húzza meg a légtelenítő csavart.
Amennyiben a motor a dízel
üzemanyagrendszer többszöri
légtelenítés után nem indul el, vegye
fel a kapcsolatot egy szervizzel.Ablaktörlő lapát csere
A szélvédő ablaktörlő lapátjai
Emelje fel az ablaktörlő kart, nyomja
a rögzítőfület a kar felé, majd akassza ki és vegye le az ablaktörlő lapátokat.
Illessze a törlőlapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg bepattan.
Óvatosan engedje le az ablaktörlő
kart.
Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót vagy csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét csupasz kézzel.
Cseréhez csak azonos típusú izzót
használjon.
Izzók ellenőrzése
Izzócsere után kapcsolja be a
gyújtást, kapcsolja be és ellenőrizze
a lámpákat.

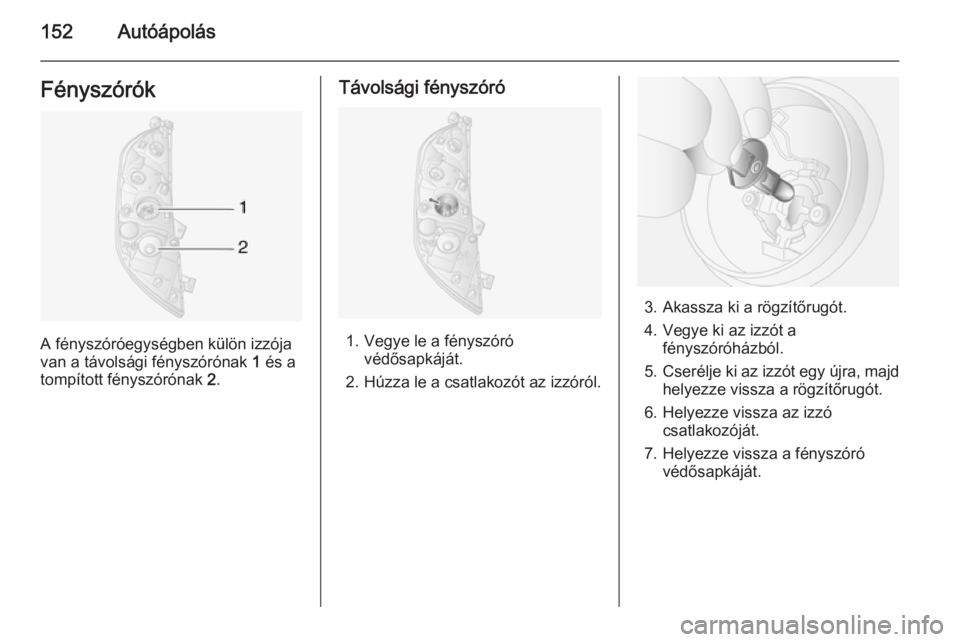

152AutóápolásFényszórók
A fényszóróegységben külön izzója
van a távolsági fényszórónak 1 és a
tompított fényszórónak 2.
Távolsági fényszóró
1. Vegye le a fényszóró
védősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. Akassza ki a rögzítőrugót.
4. Vegye ki az izzót a fényszóróházból.
5. Cserélje ki az izzót egy újra, majd
helyezze vissza a rögzítőrugót.
6. Helyezze vissza az izzó csatlakozóját.
7. Helyezze vissza a fényszóró védősapkáját.

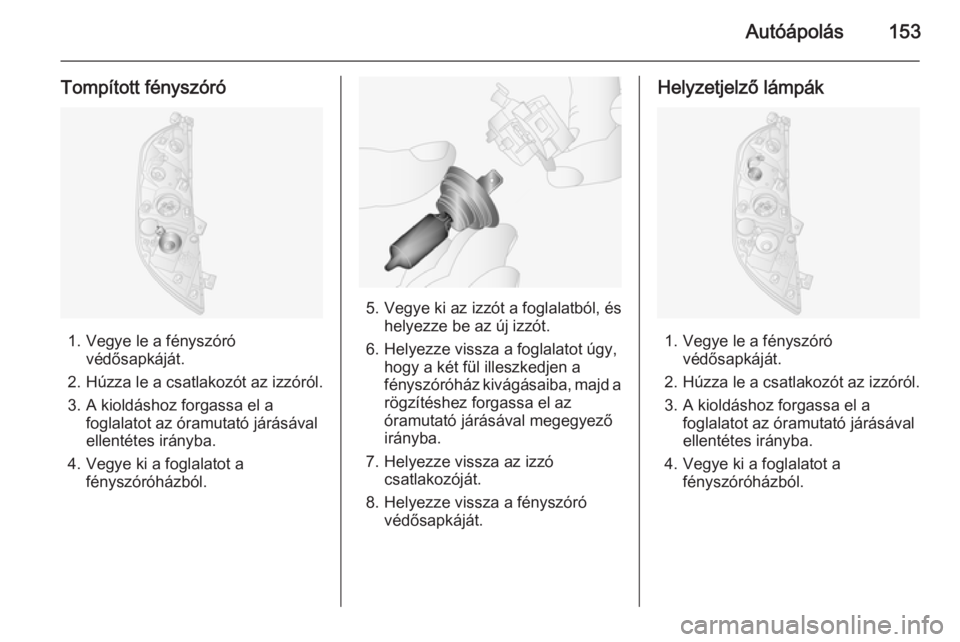

Autóápolás153
Tompított fényszóró
1. Vegye le a fényszóróvédősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a fényszóró védősapkáját.
Helyzetjelző lámpák
1. Vegye le a fényszóróvédősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.

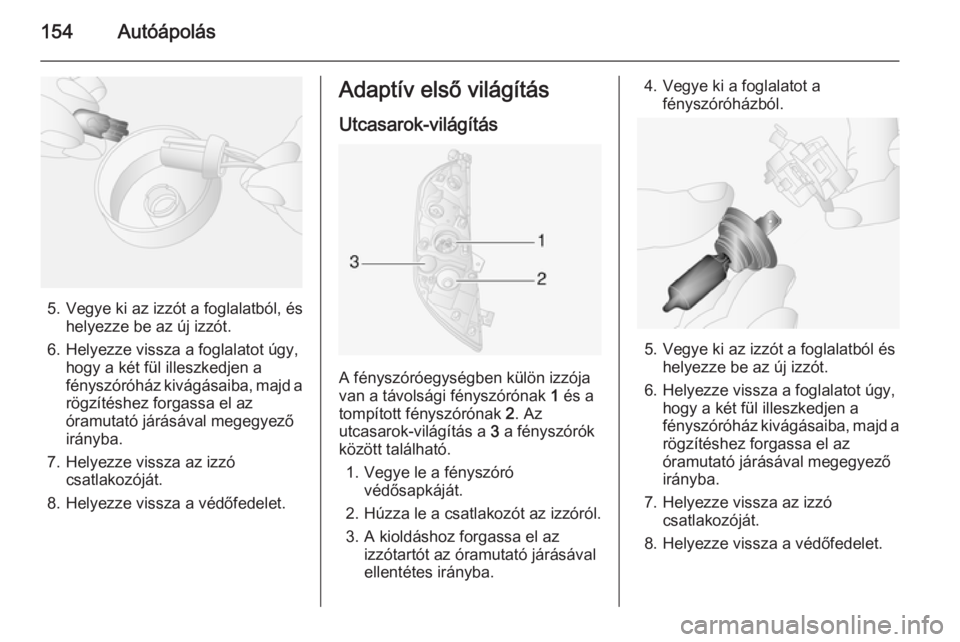

154Autóápolás
5. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.
Adaptív első világítás
Utcasarok-világítás
A fényszóróegységben külön izzója
van a távolsági fényszórónak 1 és a
tompított fényszórónak 2. Az
utcasarok-világítás a 3 a fényszórók
között található.
1. Vegye le a fényszóró védősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el az izzótartót az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.

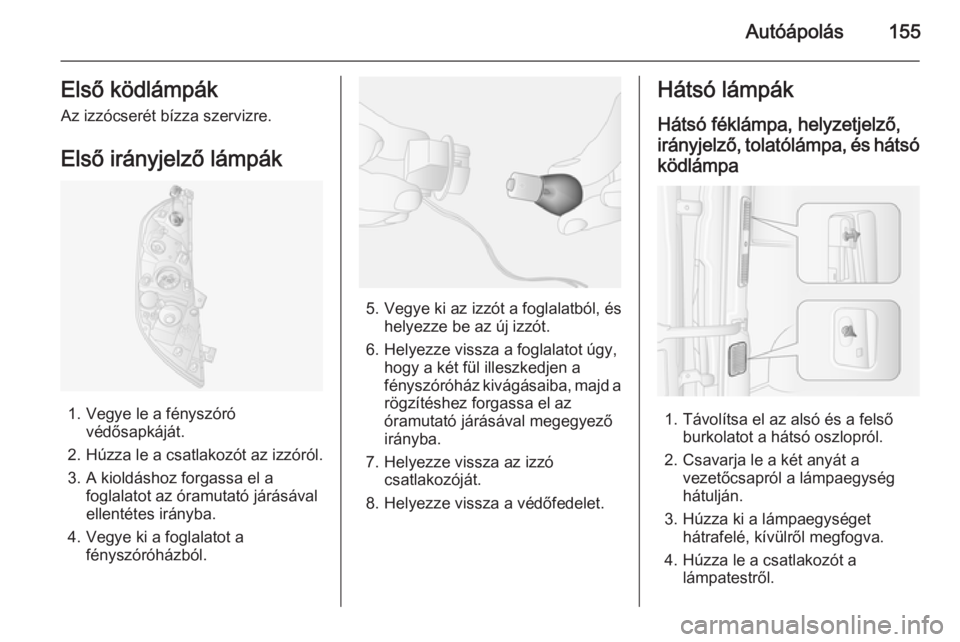

Autóápolás155Első ködlámpák
Az izzócserét bízza szervizre.
Első irányjelző lámpák
1. Vegye le a fényszóró védősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.
Hátsó lámpák
Hátsó féklámpa, helyzetjelző, irányjelző, tolatólámpa, és hátsó
ködlámpa
1. Távolítsa el az alsó és a felső burkolatot a hátsó oszlopról.
2. Csavarja le a két anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet hátrafelé, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.

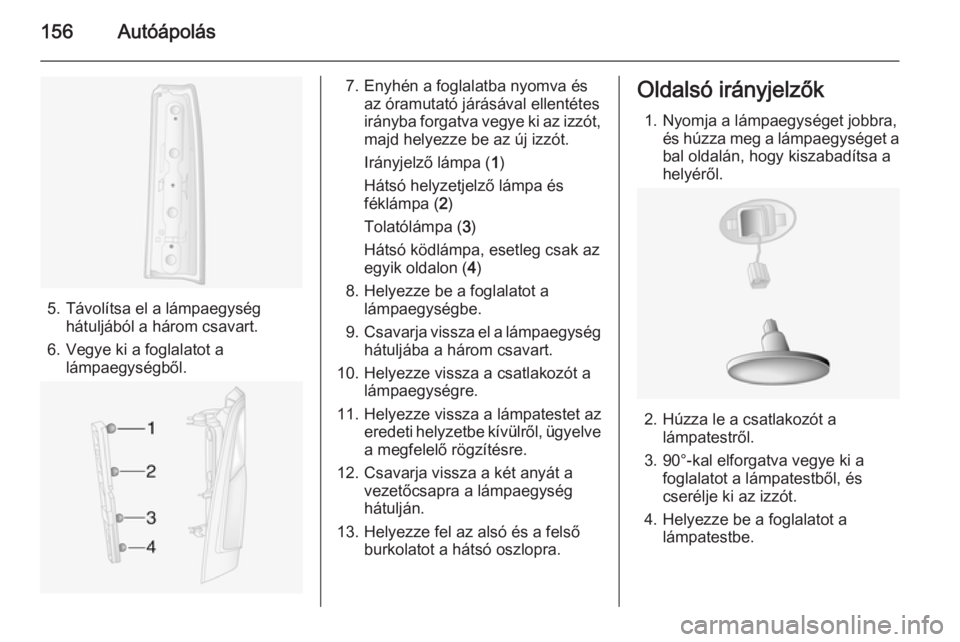

156Autóápolás
5. Távolítsa el a lámpaegységhátuljából a három csavart.
6. Vegye ki a foglalatot a lámpaegységből.
7. Enyhén a foglalatba nyomva és az óramutató járásával ellentétesirányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
Irányjelző lámpa ( 1)
Hátsó helyzetjelző lámpa és
féklámpa ( 2)
Tolatólámpa ( 3)
Hátsó ködlámpa, esetleg csak az
egyik oldalon ( 4)
8. Helyezze be a foglalatot a lámpaegységbe.
9. Csavarja vissza el a lámpaegység
hátuljába a három csavart.
10. Helyezze vissza a csatlakozót a lámpaegységre.
11. Helyezze vissza a lámpatestet az eredeti helyzetbe kívülről, ügyelvea megfelelő rögzítésre.
12. Csavarja vissza a két anyát a vezetőcsapra a lámpaegység
hátulján.
13. Helyezze fel az alsó és a felső burkolatot a hátsó oszlopra.Oldalsó irányjelzők
1. Nyomja a lámpaegységet jobbra, és húzza meg a lámpaegységet abal oldalán, hogy kiszabadítsa ahelyéről.
2. Húzza le a csatlakozót a lámpatestről.
3. 90°-kal elforgatva vegye ki a foglalatot a lámpatestből, és
cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe.

Autóápolás157
5. Helyezze vissza a csatlakozót.
6. Szerelje be a lámpaegységet a helyére, és nyomja balra a
rögzüléshez.
Tükörbe szerelt irányjelző
lámpák
1. Mozgassa el az alsó tüköregységet elölről, hogyhozzáférjen a csavarhoz.
2. Csavarja ki a csavart egy torx csavarhúzó segítségével.
3. Vegye ki a foglalatot az alsó
tüköregység hátuljából.
4. Cserélje ki az izzót.
5. Helyezze vissza a foglalatot.
6. Csavarja vissza a csavart.
Középső (felülre szerelt)
féklámpa
1. Távolítsa el a hátsó ajtó belsejének borítását.
2. Csavarja le az anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet a helyéről, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Vegye ki a foglalatot a lámpaegységből, és cserélje ki az
izzót.
6. Helyezze be a foglalatot a lámpaegységbe, és helyezze
vissza a csatlakozót a
lámpaegységre.
7. Helyezze vissza a lámpatestet a nyílásba, ügyelve a megfelelő
elhelyezkedésre.

158Autóápolás
8. Csavarja vissza az anyát avezetőcsapra a lámpaegység
hátulján.
9. Szerelje vissza a hátsó ajtó belsejének borítását.
Rendszámtábla-világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Vegye le a fedelet, és cserélje ki az izzót.
3. Szerelje vissza a burát.
Belső világítás
Első utastér-világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Cserélje ki az izzót.
3. Szerelje vissza a burát.
Csomagtér-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Húzza le a csatlakozót a lámpatestről.
3. Vegye le a burát, és cserélje ki az
izzót.
4. Helyezze vissza a csatlakozót, és
szerelje vissza a lámpatestet.
