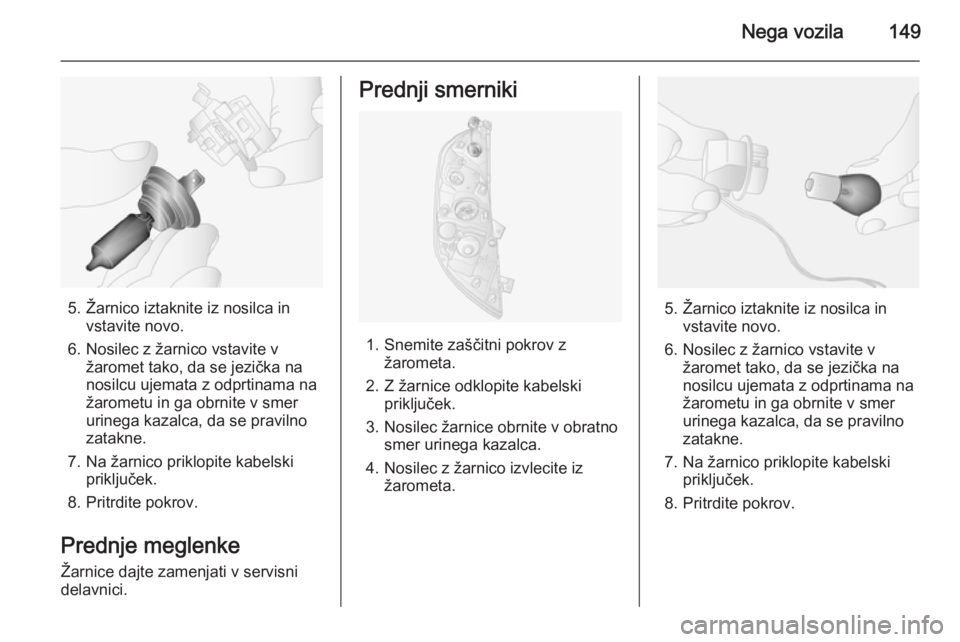

Nega vozila149
5. Žarnico iztaknite iz nosilca invstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Pritrdite pokrov.
Prednje meglenke
Žarnice dajte zamenjati v servisni
delavnici.
Prednji smerniki
1. Snemite zaščitni pokrov z žarometa.
2. Z žarnice odklopite kabelski priključek.
3. Nosilec žarnice obrnite v obratno smer urinega kazalca.
4. Nosilec z žarnico izvlecite iz žarometa.
5. Žarnico iztaknite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
7. Na žarnico priklopite kabelski priključek.
8. Pritrdite pokrov.

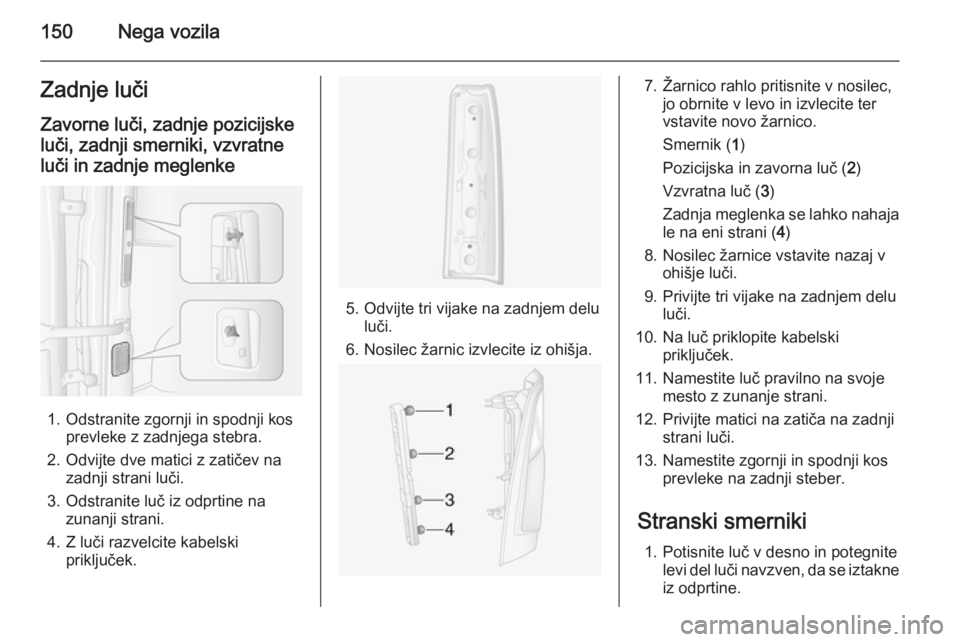

150Nega vozilaZadnje luči
Zavorne luči, zadnje pozicijske luči, zadnji smerniki, vzvratneluči in zadnje meglenke
1. Odstranite zgornji in spodnji kos prevleke z zadnjega stebra.
2. Odvijte dve matici z zatičev na zadnji strani luči.
3. Odstranite luč iz odprtine na zunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Odvijte tri vijake na zadnjem delu luči.
6. Nosilec žarnic izvlecite iz ohišja.
7. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
Smernik ( 1)
Pozicijska in zavorna luč ( 2)
Vzvratna luč ( 3)
Zadnja meglenka se lahko nahaja
le na eni strani ( 4)
8. Nosilec žarnice vstavite nazaj v ohišje luči.
9. Privijte tri vijake na zadnjem delu luči.
10. Na luč priklopite kabelski priključek.
11. Namestite luč pravilno na svoje mesto z zunanje strani.
12. Privijte matici na zatiča na zadnji strani luči.
13. Namestite zgornji in spodnji kos prevleke na zadnji steber.
Stranski smerniki 1. Potisnite luč v desno in potegnite levi del luči navzven, da se iztakneiz odprtine.

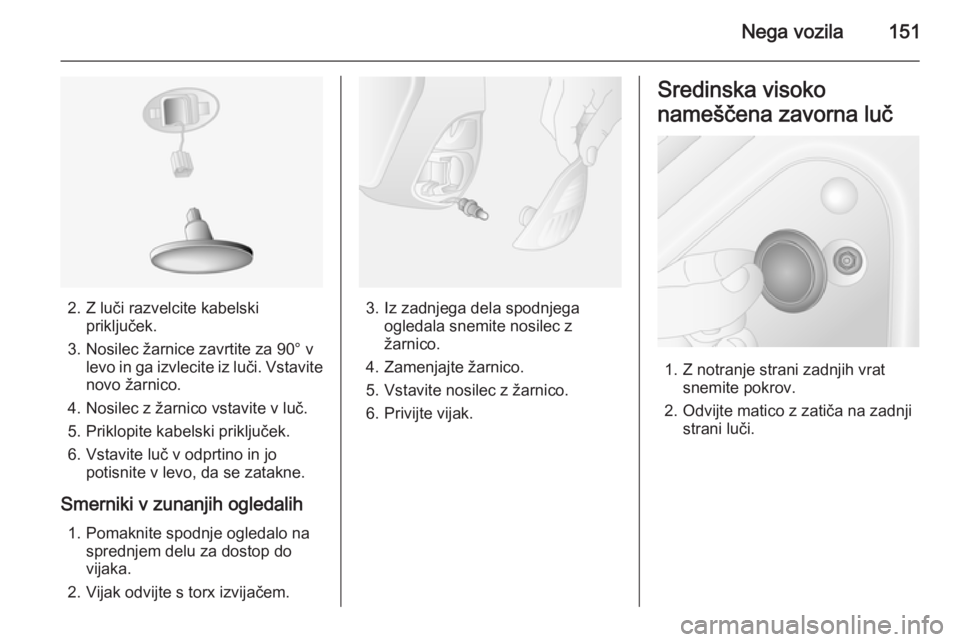

Nega vozila151
2. Z luči razvelcite kabelskipriključek.
3. Nosilec žarnice zavrtite za 90° v levo in ga izvlecite iz luči. Vstavite
novo žarnico.
4. Nosilec z žarnico vstavite v luč.
5. Priklopite kabelski priključek.
6. Vstavite luč v odprtino in jo potisnite v levo, da se zatakne.
Smerniki v zunanjih ogledalih 1. Pomaknite spodnje ogledalo na sprednjem delu za dostop do
vijaka.
2. Vijak odvijte s torx izvijačem.3. Iz zadnjega dela spodnjega ogledala snemite nosilec z
žarnico.
4. Zamenjajte žarnico.
5. Vstavite nosilec z žarnico.
6. Privijte vijak.
Sredinska visoko
nameščena zavorna luč
1. Z notranje strani zadnjih vrat snemite pokrov.
2. Odvijte matico z zatiča na zadnji strani luči.

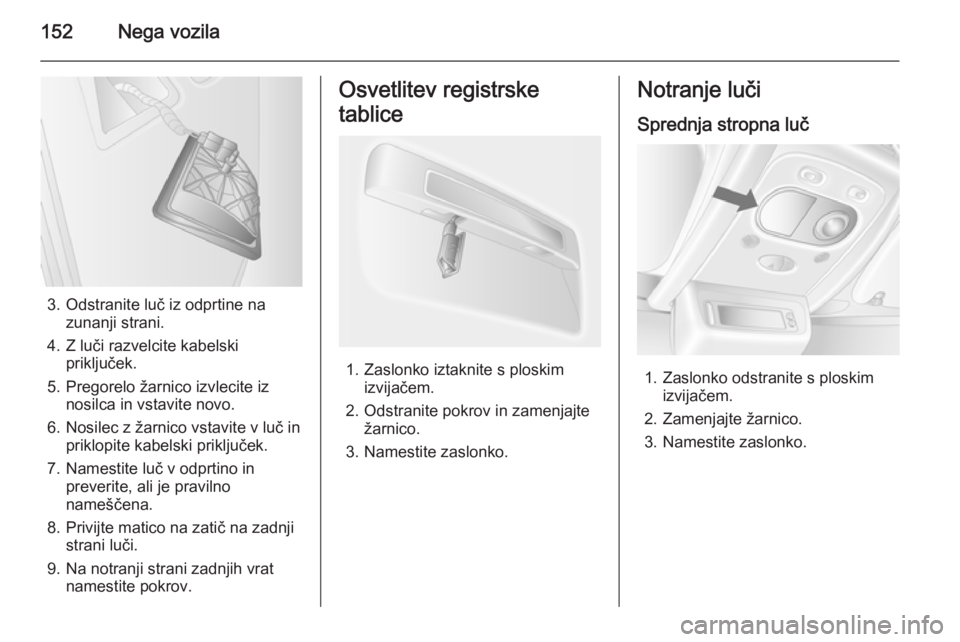

152Nega vozila
3. Odstranite luč iz odprtine nazunanji strani.
4. Z luči razvelcite kabelski priključek.
5. Pregorelo žarnico izvlecite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v luč in priklopite kabelski priključek.
7. Namestite luč v odprtino in preverite, ali je pravilno
nameščena.
8. Privijte matico na zatič na zadnji strani luči.
9. Na notranji strani zadnjih vrat namestite pokrov.
Osvetlitev registrske
tablice
1. Zaslonko iztaknite s ploskim izvijačem.
2. Odstranite pokrov in zamenjajte žarnico.
3. Namestite zaslonko.
Notranje luči
Sprednja stropna luč
1. Zaslonko odstranite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Namestite zaslonko.

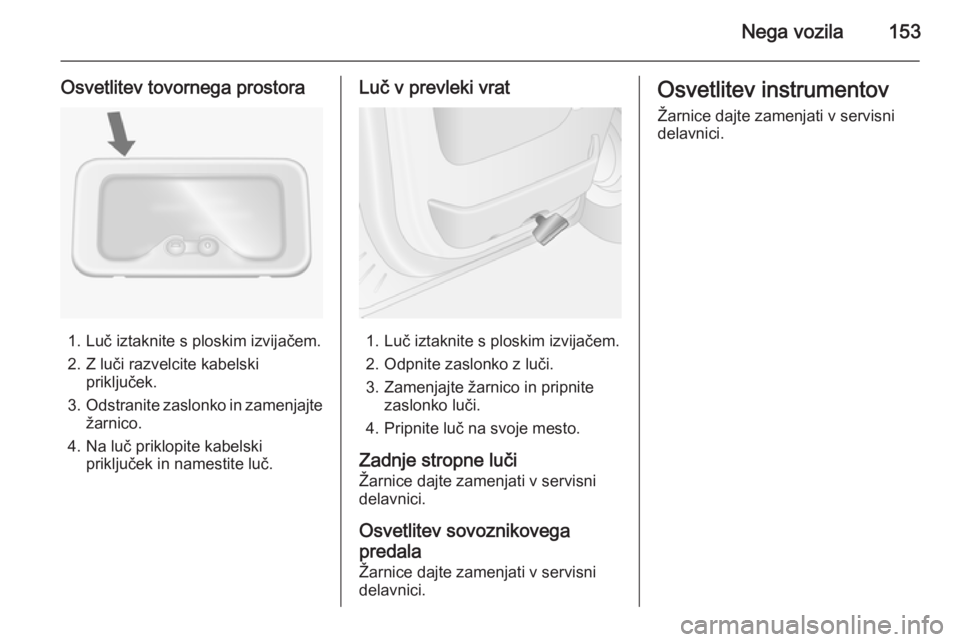

Nega vozila153
Osvetlitev tovornega prostora
1. Luč iztaknite s ploskim izvijačem.
2. Z luči razvelcite kabelski priključek.
3. Odstranite zaslonko in zamenjajte
žarnico.
4. Na luč priklopite kabelski priključek in namestite luč.
Luč v prevleki vrat
1. Luč iztaknite s ploskim izvijačem.
2. Odpnite zaslonko z luči.
3. Zamenjajte žarnico in pripnite zaslonko luči.
4. Pripnite luč na svoje mesto.
Zadnje stropne luči
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev sovoznikovega
predala
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisni
delavnici.

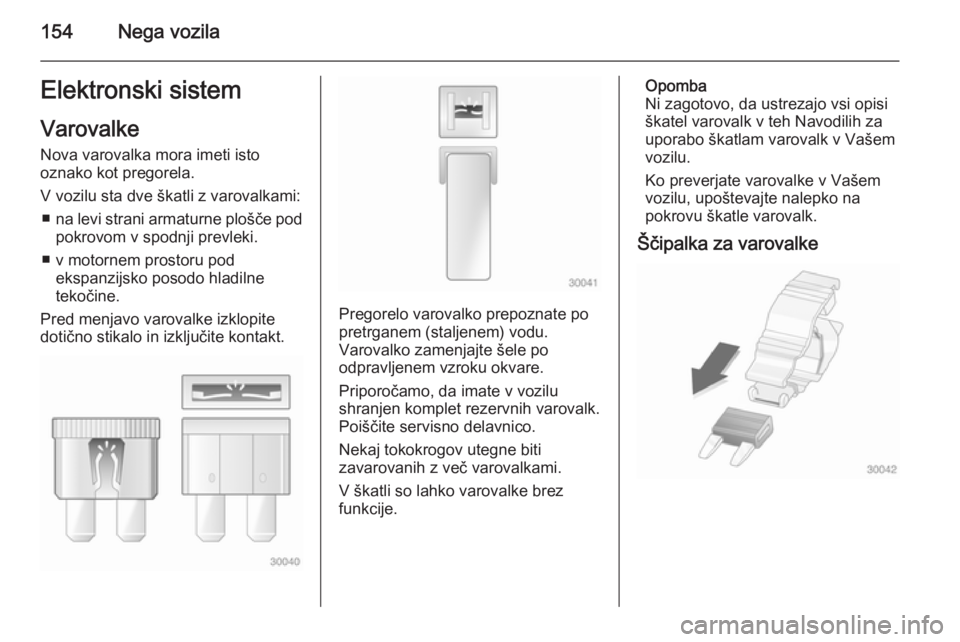

154Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ■ na levi strani armaturne plošče pod
pokrovom v spodnji prevleki.
■ v motornem prostoru pod ekspanzijsko posodo hladilne
tekočine.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
Poiščite servisno delavnico.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Ni zagotovo, da ustrezajo vsi opisi
škatel varovalk v teh Navodilih za
uporabo škatlam varovalk v Vašem
vozilu.
Ko preverjate varovalke v Vašem
vozilu, upoštevajte nalepko na
pokrovu škatle varovalk.

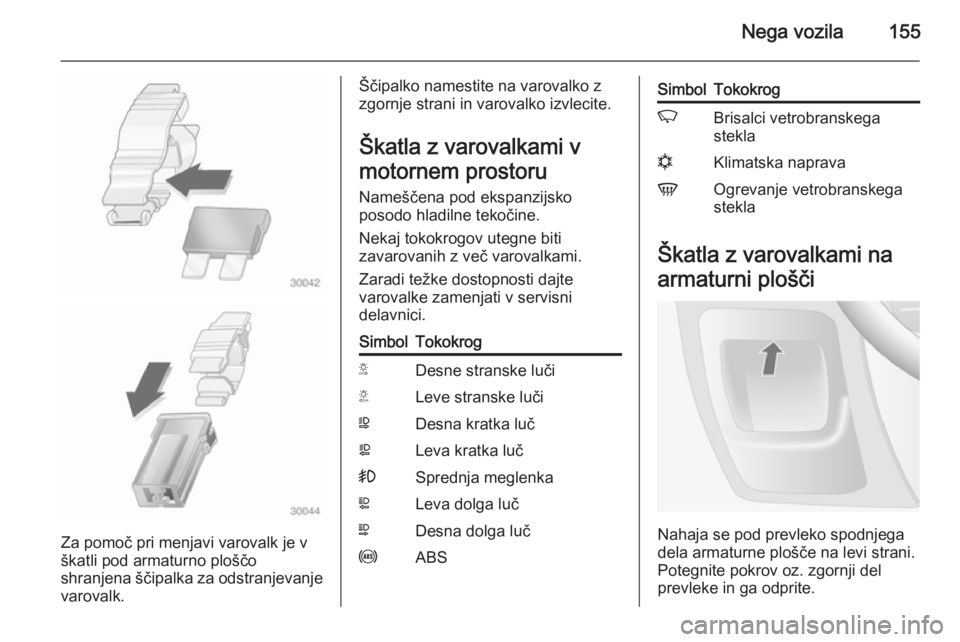

Ščipalka za varovalke

Nega vozila155
Za pomoč pri menjavi varovalk je v
škatli pod armaturno ploščo
shranjena ščipalka za odstranjevanje
varovalk.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Nameščena pod ekspanzijsko
posodo hladilne tekočine.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
Zaradi težke dostopnosti dajte
varovalke zamenjati v servisni
delavnici.SimbolTokokrogSDesne stranske lučiTLeve stranske lučiWDesna kratka lučaLeva kratka luč>Sprednja meglenkaLLeva dolga lučNDesna dolga lučuABSSimbolTokokrogKBrisalci vetrobranskega
steklanKlimatska napravaVOgrevanje vetrobranskega
stekla
Škatla z varovalkami na
armaturni plošči
Nahaja se pod prevleko spodnjega
dela armaturne plošče na levi strani.
Potegnite pokrov oz. zgornji del
prevleke in ga odprite.

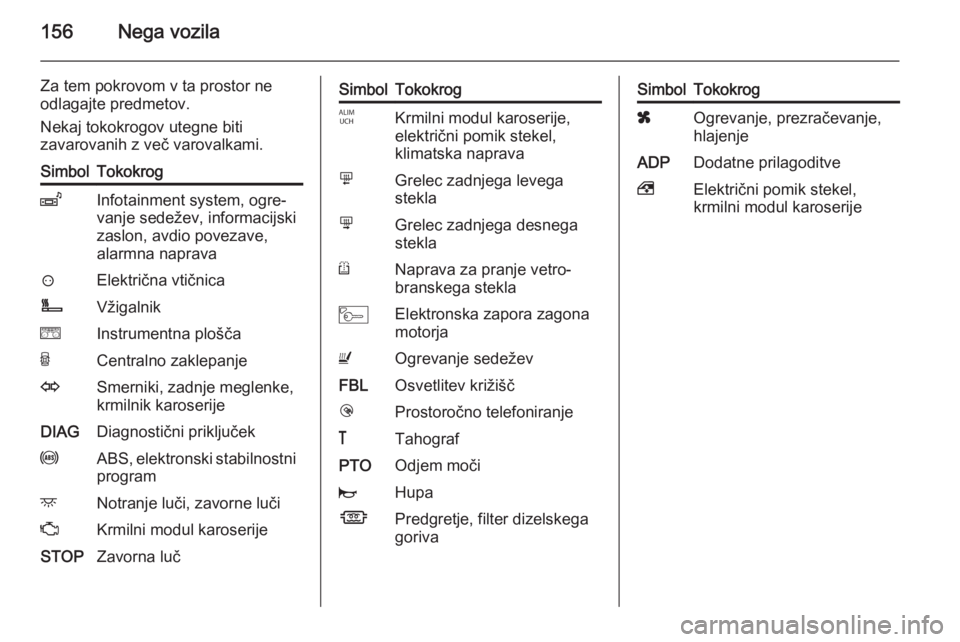

156Nega vozila
Za tem pokrovom v ta prostor neodlagajte predmetov.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.SimbolTokokrogZInfotainment system, ogre‐
vanje sedežev, informacijski
zaslon, avdio povezave,
alarmna naprava?Električna vtičnicaÌVžigalnikeInstrumentna ploščaUCentralno zaklepanjeOSmerniki, zadnje meglenke,
krmilnik karoserijeDIAGDiagnostični priključekuABS, elektronski stabilnostni programdNotranje luči, zavorne lučiZKrmilni modul karoserijeSTOPZavorna lučSimbolTokokrogIKrmilni modul karoserije,
električni pomik stekel,
klimatska napravamGrelec zadnjega levega
steklanGrelec zadnjega desnega
steklaRNaprava za pranje vetro‐
branskega steklaMElektronska zapora zagona
motorjaUOgrevanje sedeževFBLOsvetlitev križiščlProstoročno telefoniranje&TahografPTOOdjem močijHupaÍPredgretje, filter dizelskega
gorivaSimbolTokokrogxOgrevanje, prezračevanje,
hlajenjeADPDodatne prilagoditve,Električni pomik stekel,
krmilni modul karoserije

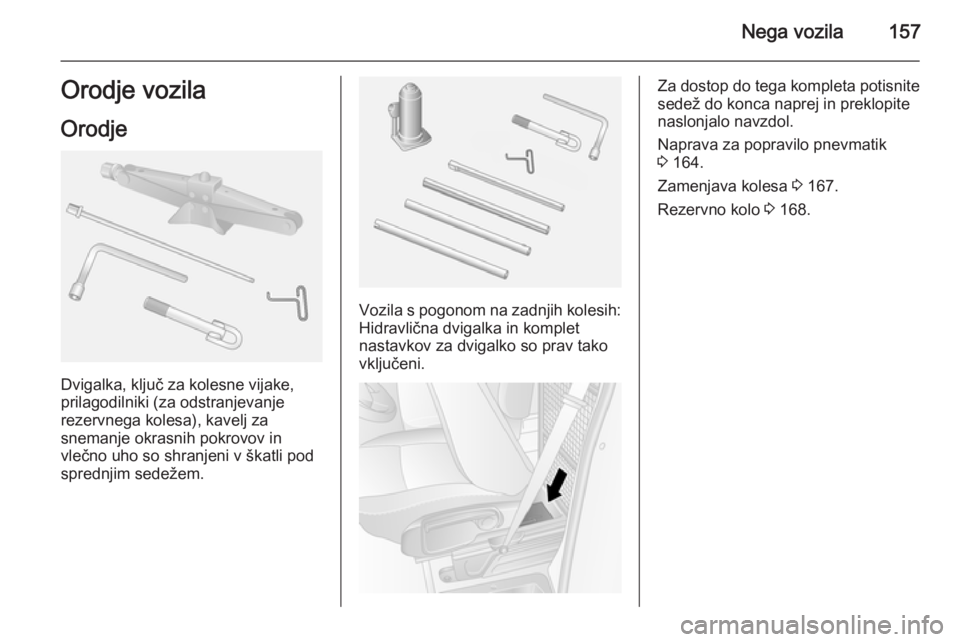

Nega vozila157Orodje vozila
Orodje
Dvigalka, ključ za kolesne vijake,
prilagodilniki (za odstranjevanje
rezervnega kolesa), kavelj za
snemanje okrasnih pokrovov in
vlečno uho so shranjeni v škatli pod
sprednjim sedežem.
Vozila s pogonom na zadnjih kolesih: Hidravlična dvigalka in komplet
nastavkov za dvigalko so prav tako vključeni.
Za dostop do tega kompleta potisnite
sedež do konca naprej in preklopite
naslonjalo navzdol.
Naprava za popravilo pnevmatik
3 164.
Zamenjava kolesa 3 167.
Rezervno kolo 3 168.

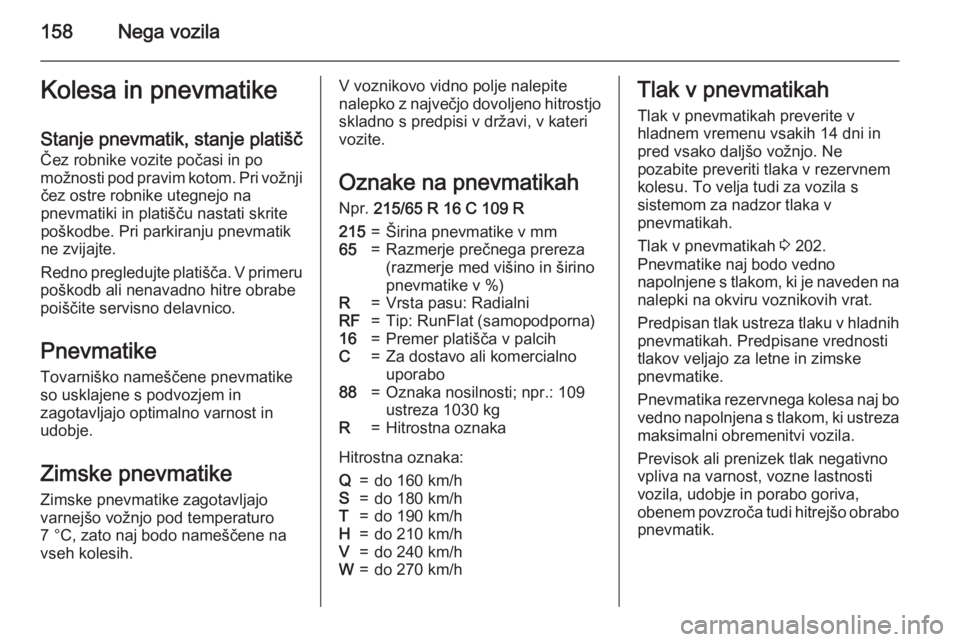

158Nega vozilaKolesa in pnevmatikeStanje pnevmatik, stanje platišč
Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Pnevmatike
Tovarniško nameščene pnevmatike
so usklajene s podvozjem in
zagotavljajo optimalno varnost in
udobje.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °C, zato naj bodo nameščene na
vseh kolesih.V voznikovo vidno polje nalepite nalepko z največjo dovoljeno hitrostjo
skladno s predpisi v državi, v kateri
vozite.
Oznake na pnevmatikah Npr. 215/65 R 16 C 109 R215=Širina pnevmatike v mm65=Razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R=Vrsta pasu: RadialniRF=Tip: RunFlat (samopodporna)16=Premer platišča v palcihC=Za dostavo ali komercialno
uporabo88=Oznaka nosilnosti; npr.: 109
ustreza 1030 kgR=Hitrostna oznaka
Hitrostna oznaka:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hTlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Tlak v pnevmatikah 3 202.
Pnevmatike naj bodo vedno
napolnjene s tlakom, ki je naveden na nalepki na okviru voznikovih vrat.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo
vedno napolnjena s tlakom, ki ustreza
maksimalni obremenitvi vozila.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo
pnevmatik.
