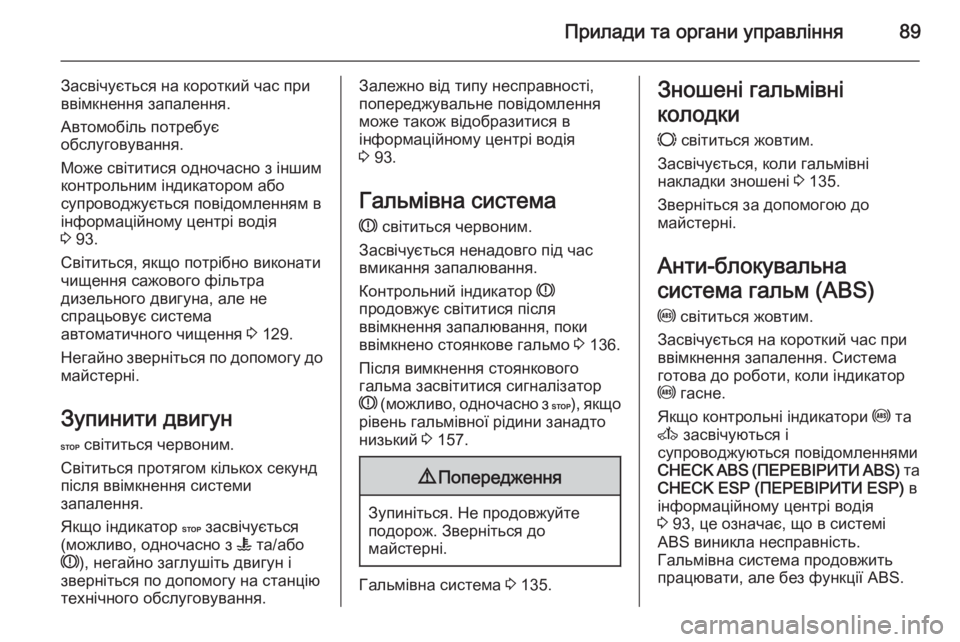

Прилади та органи управління89
Засвічується на короткий час при
ввімкнення запалення.
Автомобіль потребує
обслуговування.
Може світитися одночасно з іншим контрольним індикатором або
супроводжується повідомленням в
інформаційному центрі водія
3 93.
Світиться, якщо потрібно виконати
чищення сажового фільтра
дизельного двигуна, але не
спрацьовує система
автоматичного чищення 3 129.
Негайно зверніться по допомогу до
майстерні.
Зупинити двигун
C світиться червоним.
Світиться протягом кількох секунд
після ввімкнення системи
запалення.
Якщо індикатор C засвічується
(можливо, одночасно з W та/або
R ), негайно заглушіть двигун і
зверніться по допомогу на станцію
технічного обслуговування.Залежно від типу несправності,
попереджувальне повідомлення
може також відобразитися в
інформаційному центрі водія
3 93.
Гальмівна система R світиться червоним.
Засвічується ненадовго під час
вмикання запалювання.
Контрольний індикатор R
продовжує світитися після
ввімкнення запалювання, поки
ввімкнено стоянкове гальмо 3 136.
Після вимкнення стоянкового
гальма засвітитися сигналізатор
R (можливо, одночасно з C), якщо
рівень гальмівної рідини занадто
низький 3 157.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Гальмівна система 3 135.
Зношені гальмівні
колодки F світиться жовтим.
Засвічується, коли гальмівні
накладки зношені 3 135.
Зверніться за допомогою до
майстерні.
Анти-блокувальна
система гальм (ABS) u світиться жовтим.
Засвічується на короткий час при
ввімкнення запалення. Система
готова до роботи, коли індикатор
u гасне.
Якщо контрольні індикатори u та
A засвічуються і
супроводжуються повідомленнями
CHECK ABS ( ПЕРЕВІРИТИ ABS) та
CHECK ESP (ПЕРЕВІРИТИ ESP) в
інформаційному центрі водія
3 93, це означає, що в системі
ABS виникла несправність.
Гальмівна система продовжить
працювати, але без функції ABS.
Page 92 of 233

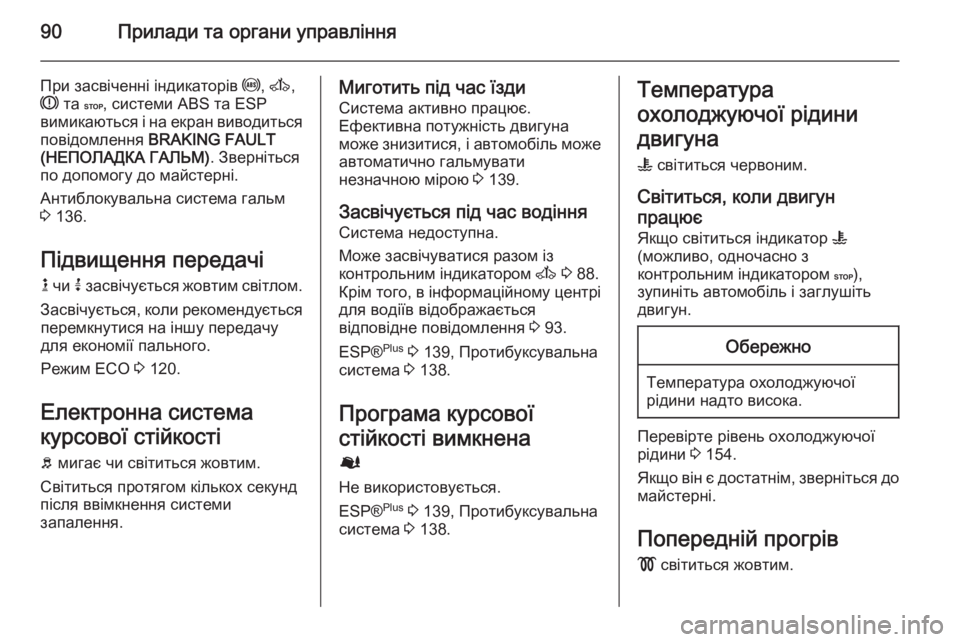

90Прилади та органи управління
При засвіченні індикаторів u, A ,
R та C, системи ABS та ESP
вимикаються і на екран виводиться повідомлення BRAKING FAULT
(НЕПОЛАДКА ГАЛЬМ) . Зверніться
по допомогу до майстерні.
Антиблокувальна система гальм 3 136.
Підвищення передачі k чи j засвічується жовтим світлом.
Засвічується, коли рекомендується перемкнутися на іншу передачу
для економії пального.
Режим ECO 3 120.
Електронна система
курсової стійкості
b мигає чи світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення.Миготить під час їзди
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може
автоматично гальмувати
незначною мірою 3 139.
Засвічується під час водіння Система недоступна.
Може засвічуватися разом із
контрольним індикатором A 3 88.
Крім того, в інформаційному центрі для водіїв відображається
відповідне повідомлення 3 93.
ESP® Plus
3 139, Протибуксувальна
система 3 138.
Програма курсової
стійкості вимкнена
Ø
Не використовується.
ESP® Plus
3 139, Протибуксувальна
система 3 138.Температура
охолоджуючої рідини
двигуна
W світиться червоним.
Світиться, коли двигун
працює
Якщо світиться індикатор W
(можливо, одночасно з
контрольним індикатором C),
зупиніть автомобіль і заглушіть
двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Перевірте рівень охолоджуючої
рідини 3 154.
Якщо він є достатнім, зверніться до майстерні.
Попередній прогрів ! світиться жовтим.
Page 93 of 233

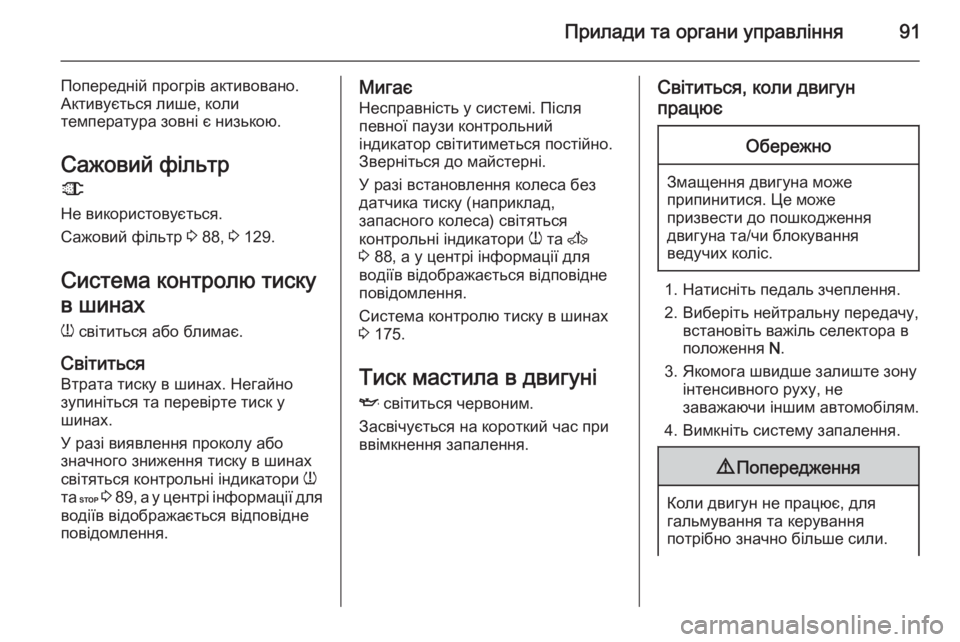

Прилади та органи управління91
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
Сажовий фільтр
8
Не використовується.
Сажовий фільтр 3 88, 3 129.
Система контролю тиску
в шинах
w світиться або блимає.
Світиться Втрата тиску в шинах. Негайнозупиніться та перевірте тиск у
шинах.
У разі виявлення проколу або
значного зниження тиску в шинах
світяться контрольні індикатори w
та C 3 89 , а у центрі інформації для
водіїв відображається відповідне
повідомлення.Мигає
Несправність у системі. Після
певної паузи контрольний
індикатор світитиметься постійно.
Зверніться до майстерні.
У разі встановлення колеса без
датчика тиску (наприклад,
запасного колеса) світяться
контрольні індикатори w та A
3 88, а у центрі інформації для
водіїв відображається відповідне
повідомлення.
Система контролю тиску в шинах
3 175.
Тиск мастила в двигуні I світиться червоним.
Засвічується на короткий час при
ввімкнення запалення.Світиться, коли двигун
працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть систему запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
Page 94 of 233

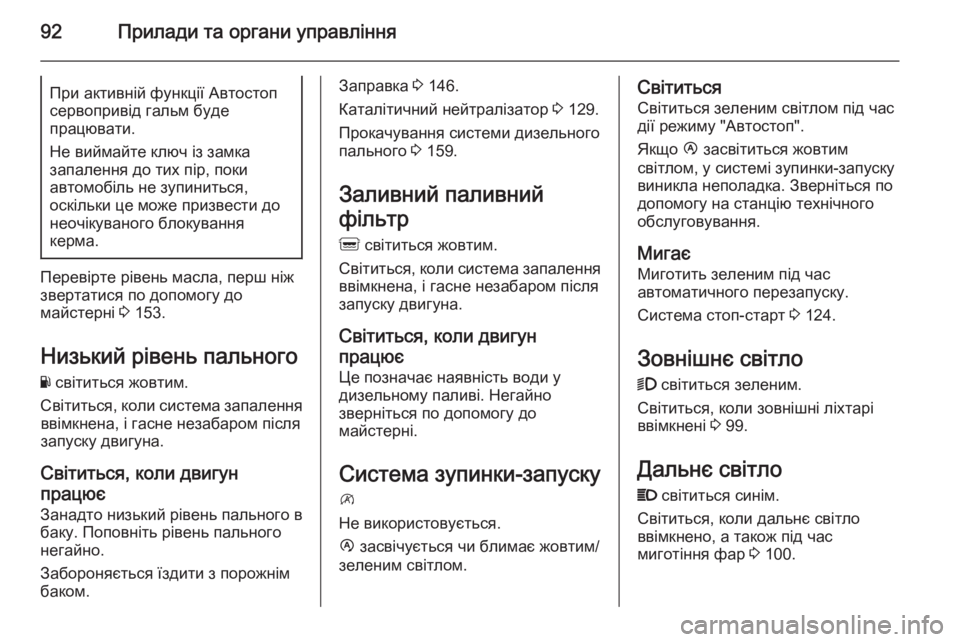

92Прилади та органи управлінняПри активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перевірте рівень масла, перш ніж звертатися по допомогу до
майстерні 3 153.
Низький рівень пального Y світиться жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює
Занадто низький рівень пального в
баку. Поповніть рівень пального
негайно.
Забороняється їздити з порожнім
баком.
Заправка 3 146.
Каталітичний нейтралізатор 3 129.
Прокачування системи дизельного
пального 3 159.
Заливний паливний
фільтр Q світиться жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Це позначає наявність води у
дизельному паливі. Негайно
зверніться по допомогу до
майстерні.
Система зупинки-запуску
\
Не використовується.
Ï засвічується чи блимає жовтим/
зеленим світлом.Світиться
Світиться зеленим світлом під час дії режиму "Автостоп".
Якщо Ï засвітиться жовтим
світлом, у системі зупинки-запуску
виникла неполадка. Зверніться по
допомогу на станцію технічного
обслуговування.
Мигає Миготить зеленим під час
автоматичного перезапуску.
Система стоп-старт 3 124.
Зовнішнє світло 9 світиться зеленим.
Світиться, коли зовнішні ліхтарі
ввімкнені 3 99.
Дальнє світло P світиться синім.
Світиться, коли дальнє світло
ввімкнено, а також під час
миготіння фар 3 100.
Page 95 of 233

Прилади та органи управління93Протитуманна фара
> світиться зеленим.
Світиться, коли передні
протитуманні фари ввімкнені
3 102.
Задні протитуманні фари
r світиться жовтим.
Світиться, коли ввімкнені задні
протитуманні фари 3 102.
Круїз-контроль m , U світиться зеленим або
жовтим кольором.
m засвічується зеленим світлом
при збереженні значення
швидкості.
U засвічується зеленим світлом,
коли система ввімкнена.
Обмежувач швидкості
U світиться жовтим.
U засвічується жовтим світлом,
коли система ввімкнена.Круїз-контроль, обмежувач
швидкості 3 140.
Тахограф & засвічується при виникненні
неполадки 3 98.
Дверцята відчинені U світиться червоним.
Світиться, коли ввімкнено
запалювання, якщо бічні двері або
двері багажного відділення
відчинено.
Автомобілі з автоматизованою
МКПП, контрольний індикатор
засвічується на дисплеї трансмісії,
позначаючи, які дверцята відкриті.Інформаційні дисплеї
Центр інформації для
водіїв
Центр інформації для водіїв (DIC)
знаходиться на панелі приладів під спідометром.
У залежності від конфігурації
автомобіля, на дисплеї
відображаються наступна
інформація:
■ Зовнішня температура 3 78
■ Годинник 3 79
Page 96 of 233

94Прилади та органи управління
■ Одометр, бортовий комп'ютер3 82
■ Датчик рівня моторного масла 3 83
■ Дисплей обслуговування 3 84
■ Повідомлення систем автомобіля 3 94
■ Бортовий комп’ютер 3 96
Деякі з відображених функцій
відрізняються, залежно від того, чи стоїть автомобіль на місці, чи їде.
Деякі функції доступні тільки під час руху автомобіля.Потрійний
інформаційний дисплей
Відображає час, зовнішню
температуру і дату при
ввімкненому запаленні.
Повідомлення
автомобіля
Повідомлення з'являються у центрі
інформації водія, у поєднанні з
контрольним індикатором A або
C .
Інформаційні повідомленняІнформаційні повідомленняBATTERY MODE: ECONOMY
(РЕЖИМ АКУМУЛЯТОРА:
ЕКОНОМІЯ)ESP OFF (ESP ВИМК.)AUTO LIGHTS DEACTIVATED
(АВТОУВІМК. СВІТЛА ВИМК.)OIL LEVEL CORRECT
(ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА)
Повідомлення про помилки
Відображається у поєднанні з
контрольним індикатором A.
Будьте обережні під час руху та
зверніться по допомогу до
майстерні.
Page 97 of 233

Прилади та органи управління95
Щоб видалити повідомлення про
несправність, натисніть кнопку на
кінці важеля керування
склоочисником. Через декілька
секунд повідомлення може
зникнути автоматично і A
залишиться засвіченим. Помилка
буде збережена в у бортовій
системі.Повідомлення про помилкиCHECK ESP (ПЕРЕВІРИТИ ESP)CHECK FUEL FILTER
(ПЕРЕВІРИТИ ПАЛИВНИЙ
ФІЛЬТР)CHECK GEARBOX (ПЕРЕВІРИТИ
КПП)CHECK AUTO LIGHTS
(ПЕРЕВІРИТИ АВТОМ.ФАРИ)
Попереджувальні
повідомлення Ці повідомлення можуть з'являтися
разом з контрольним індикатором
C або у поєднанні з іншими
попереджувальними
повідомленнями, контрольними
індикаторами чи звуковими
попередженнями. Негайно зупиніть
двигун і зверніться по допомогу до
автомайстерні.Попереджувальні повідомленняINJECTION FAULT (НЕПОЛАДКА
ВПОРСКУВАННЯ)ENGINE OVERHEATING
(ПЕРЕГРІВ ДВИГУНА)GEARBOX OVERHEATING
(ПЕРЕГРІВ КПП)
Попереджувальні звукові
сигнали
Під час запуску двигуна чи
водіння
Тільки один попереджувальний
сигнал пролунає за один раз.
Попереджувальний сигнал про
непристебнутий пас безпеки має
пріоритет над будь-яким іншим
попереджувальним сигналом.
■ Якщо пасок безпеки не пристібнутий.
■ Якщо перевищено певну швидкість з увімкненим
стоянковим гальмом.
■ Якщо система допомоги під час паркування виявляє об'єкт.
■ Якщо автомобіль устаткований автоматизованою механічною
КПП і температура зчеплення
занадто висока.
■ Якщо швидкість автомобіля на короткий час перевищує
встановлене обмеження.
■ Під час закриття зсувних дверей з електроприводом.
■ Якщо зсувні двері відчинено, коли стоянкове гальмо вимкнено.
■ Під час увімкнення та вимкнення датчику нахилу автомобіля.
Page 98 of 233

96Прилади та органи управління
Коли автомобіль
припаркований і/чи дверцята
водія відчинені ■ Коли ключ знаходиться в замку запалення.
■ Із увімкненими зовнішніми ліхтарями.
■ Якщо автомобіль має автоматизовану МКПП, при
цьому не ввімкнено нейтральну передачу або не натиснуто на
педаль гальма. Відповідне
повідомлення з'являється у
центрі інформації водія.Бортовий комп'ютер
Бортовий комп’ютер постійно
фіксує інформацію щодо подорожі,
виконує її цифрову обробку та
відображає на дисплеї.
Залежно від моделі автомобіля
наведені нижче функції можна
вибирати, послідовно натискаючи
кнопку на кінці важеля керування склоочисником:
■ Обсяг використаного палива
■ Середня витрата пального
■ Миттєве значення витрати пального
■ Пробіг без дозаправки
■ Пройдену відстань
■ Середня швидкість
■ Відстань до наступного обслуговування 3 84
■ Годинник 3 79
■ Круїз-контроль та збережена швидкість обмежувача швидкості
3 140
■ Тиск у шинах 3 175
■ Повідомлення про помилки та інформаційні повідомлення
Обсяг використаного палива Відображає обсяг спожитого
палива з останнього скидання
лічильника.
Рахунок завжди можна розпочати
спочатку, натиснувши та
потримавши кнопку.
Середня витрата пального Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Page 99 of 233

Прилади та органи управління97
Середнє споживання пального
відображається з урахуванням подоланої відстані та
використаного пального з часу
останнього скидання вимірів.
Вимірювання можна розпочати
спочатку в будь-який час.
Миттєве значення витрати
пального Дані відображаються після
досягнення швидкості 30 км/г.
Пробіг без дозаправки
Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Відстань обчислюється виходячи з
обсягу наявного у даний момент
пального в баку та середнього
споживання пального з моменту
останнього скидання.
Відстань не буде відображатися,
якщо на панелі приладів світиться
контрольний індикатор Y 3 92.
Вимірювання можна розпочати
спочатку в будь-який час.Пройдену відстань
Відображає відстань, подолану з
останнього скидання.
Вимірювання можна розпочати
спочатку в будь-який час.
Середня швидкість Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Відображається середня швидкість
з моменту останнього скидання.
Вимірювання можна розпочати
спочатку в будь-який час.
Зупинки під час подорожі із
вимкненим запаленням не
враховуються при обчисленні
показників.
Скидання інформації вбортовому комп’ютері
Щоб скинути покази бортового
комп’ютера, потримайте кнопку на
кінці важеля керування
склоочисником.При цьому будуть обнулені
наступні покази бортового
комп'ютера:
■ Обсяг використаного палива
■ Середня витрата пального
■ Пробіг без дозаправки
■ Пройдену відстань
■ Середня швидкість
Бортовий комп'ютер буде
обнулений автоматично при
перевищенні максимального
значення будь-якого з параметрів.
Переривання подачі
живлення Якщо живлення припиниться або
напруга акумулятора впаде до
занизького рівня, збережені в
бортовому комп’ютері дані буде
втрачено.
Page 100 of 233

98Прилади та органи управлінняТахограф
Робота тахографа описана у
посібнику з експлуатації, що
надається. Виконуйте інструкції з
експлуатації.
При виникненні помилки,
контрольний індикатор &
засвічується на панелі приладів. Зверніться по допомогу до
майстерні.
Коли встановлено тахограф,
загальний пробіг відображається лише на тахографі й не фіксується
одометром 3 82.
