Прилади та органи управління799Попередження
Поверхня дороги вже може бути
покрита льодом, навіть якщо
дисплей вказує кілька градусів
вище 0 °C.
Годинник
У залежності від модифікації
автомобіля, поточний час та/або
дата можуть відображатися на
інформаційному дисплеї 3 94 або
центрі інформації водія 3 93.
Встановіть час і дату на
інформаційному дисплеї
Часи та хвилини можна
регулювати, натискаючи відповідні
кнопки поруч із дисплеєм або за
допомогою елементів керування
інформаційно-розважальної
системи.
Для отримання подальшої
інформації див. посібник до
інформаційно-розважальної
системи.
Налаштування часу на
інформаційному центрі водія
Відобразіть годинник, декілька
разів натиснувши кнопку на кінці
важеля керування склоочисником.
Коли час почне миготіти
(приблизно, через 2 секунди):
■ Натисніть і утримуйте нижню кнопку
■ Почнуть миготіти години
■ Натискайте верхню кнопку, щоб змінити години
■ Натисніть і утримуйте нижню кнопку, щоб зберегти години
Page 82 of 233

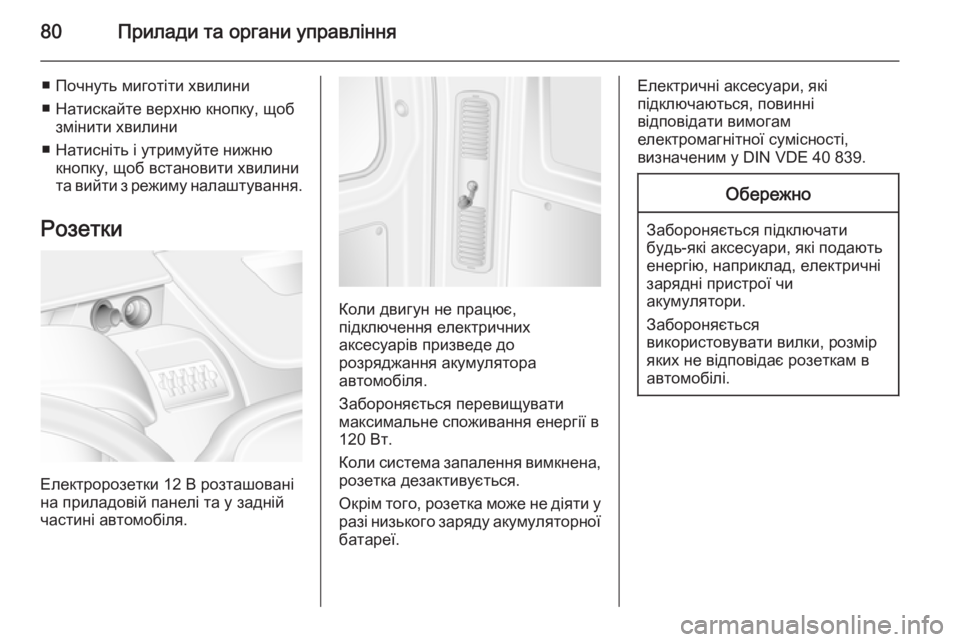

80Прилади та органи управління
■ Почнуть миготіти хвилини
■ Натискайте верхню кнопку, щоб змінити хвилини
■ Натисніть і утримуйте нижню кнопку, щоб встановити хвилини
та вийти з режиму налаштування.
Розетки
Електророзетки 12 В розташовані
на приладовій панелі та у задній
частині автомобіля.
Коли двигун не працює,
підключення електричних
аксесуарів призведе до
розряджання акумулятора
автомобіля.
Забороняється перевищувати
максимальне споживання енергії в
120 Вт.
Коли система запалення вимкнена,
розетка дезактивується.
Окрім того, розетка може не діяти у разі низького заряду акумуляторної
батареї.
Електричні аксесуари, які
підключаються, повинні
відповідати вимогам
електромагнітної сумісності,
визначеним у DIN VDE 40 839.Обережно
Забороняється підключати
будь-які аксесуари, які подають
енергію, наприклад, електричні
зарядні пристрої чи
акумулятори.
Забороняється
використовувати вилки, розмір
яких не відповідає розеткам в
автомобілі.
Page 83 of 233

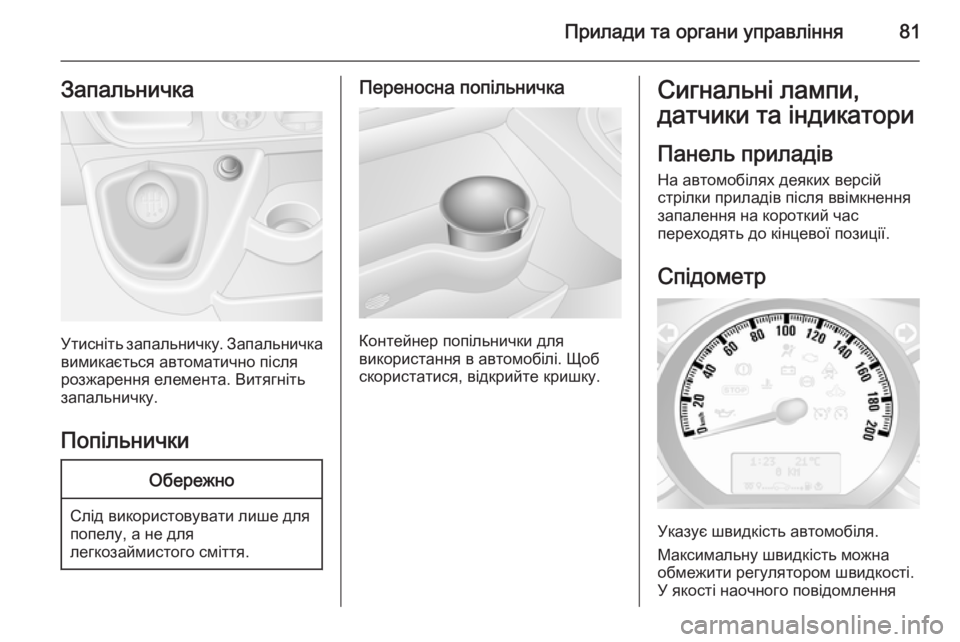

Прилади та органи управління81Запальничка
Утисніть запальничку. Запальничкавимикається автоматично після
розжарення елемента. Витягніть
запальничку.
Попільнички
Обережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.
Переносна попільничка
Контейнер попільнички для
використання в автомобілі. Щоб
скористатися, відкрийте кришку.
Сигнальні лампи,
датчики та індикатори
Панель приладівНа автомобілях деяких версій
стрілки приладів після ввімкнення
запалення на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.
Максимальну швидкість можна обмежити регулятором швидкості.
У якості наочного повідомлення
Page 84 of 233

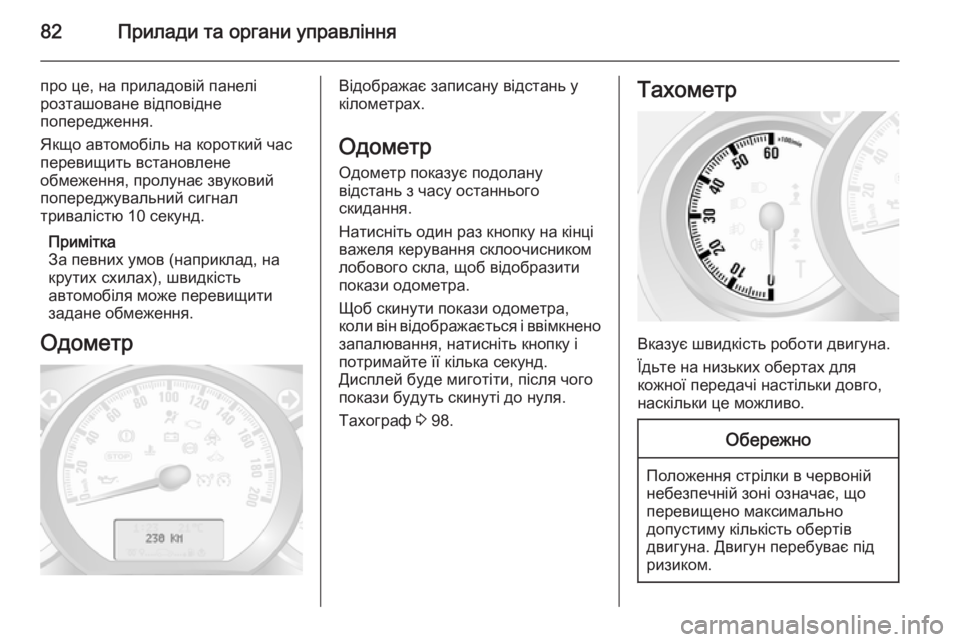

82Прилади та органи управління
про це, на приладовій панелі
розташоване відповідне
попередження.
Якщо автомобіль на короткий час
перевищить встановлене
обмеження, пролунає звуковий
попереджувальний сигнал
тривалістю 10 секунд.
Примітка
За певних умов (наприклад, на
крутих схилах), швидкість
автомобіля може перевищити
задане обмеження.
ОдометрВідображає записану відстань у
кілометрах.
Одометр Одометр показує подолану
відстань з часу останнього
скидання.
Натисніть один раз кнопку на кінці
важеля керування склоочисником
лобового скла, щоб відобразити
покази одометра.
Щоб скинути покази одометра,
коли він відображається і ввімкнено
запалювання, натисніть кнопку і
потримайте її кілька секунд.
Дисплей буде миготіти, після чого
покази будуть скинуті до нуля.
Тахограф 3 98.Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго, наскільки це можливо.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Page 85 of 233

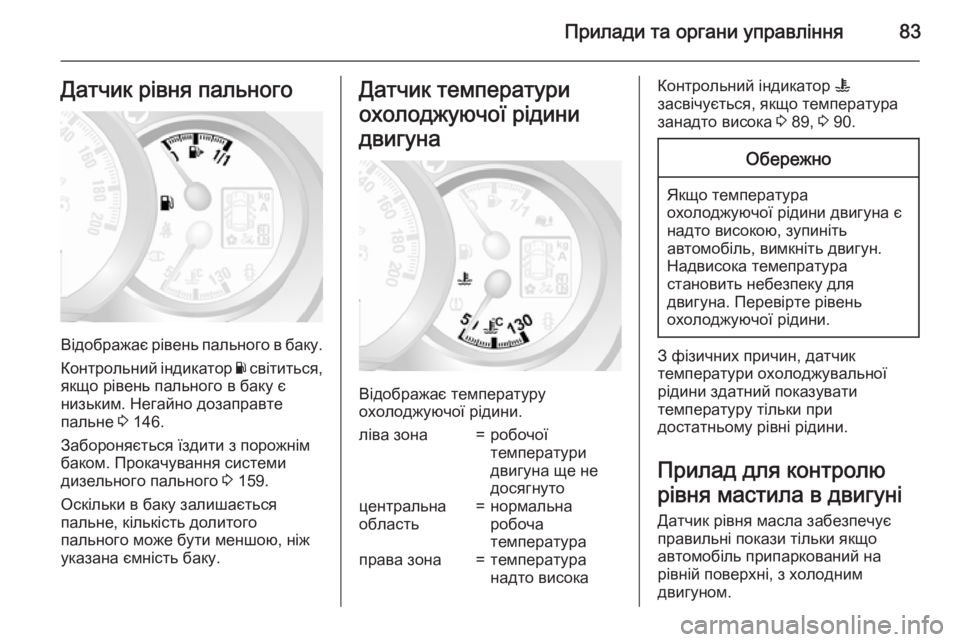

Прилади та органи управління83Датчик рівня пального
Відображає рівень пального в баку.Контрольний індикатор Y світиться,
якщо рівень пального в баку є
низьким. Негайно дозаправте
пальне 3 146.
Забороняється їздити з порожнім баком. Прокачування системи
дизельного пального 3 159.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Датчик температури
охолоджуючої рідини
двигуна
Відображає температуру
охолоджуючої рідини.
ліва зона=робочої
температури
двигуна ще не
досягнутоцентральна
область=нормальна
робоча
температураправа зона=температура
надто високаКонтрольний індикатор W
засвічується, якщо температура занадто висока 3 89, 3 90.Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
З фізичних причин, датчик
температури охолоджувальної
рідини здатний показувати
температуру тільки при
достатньому рівні рідини.
Прилад для контролю
рівня мастила в двигуні Датчик рівня масла забезпечує
правильні покази тільки якщо
автомобіль припаркований на
рівній поверхні, з холодним
двигуном.
Page 86 of 233

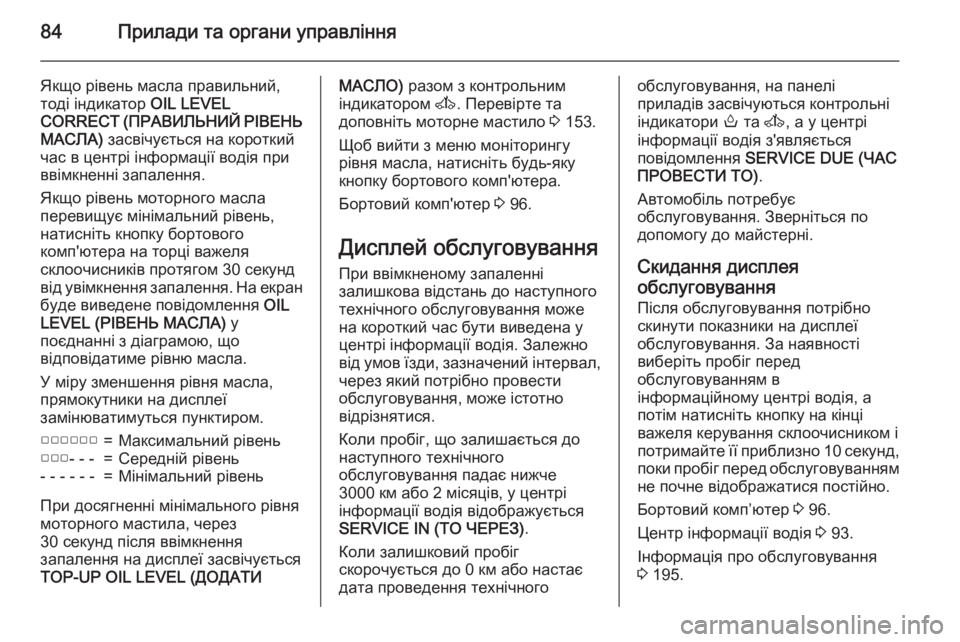

84Прилади та органи управління
Якщо рівень масла правильний,
тоді індикатор OIL LEVEL
CORRECT (ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА) засвічується на короткий
час в центрі інформації водія при ввімкненні запалення.
Якщо рівень моторного масла
перевищує мінімальний рівень,
натисніть кнопку бортового
комп'ютера на торці важеля
склоочисників протягом 30 секунд
від увімкнення запалення. На екран буде виведене повідомлення OIL
LEVEL (РІВЕНЬ МАСЛА) у
поєднанні з діаграмою, що відповідатиме рівню масла.
У міру зменшення рівня масла, прямокутники на дисплеї
замінюватимуться пунктиром.▢▢▢▢▢▢=Максимальний рівень▢▢▢- - -=Середній рівень- - - - - -=Мінімальний рівень
При досягненні мінімального рівня
моторного мастила, через
30 секунд після ввімкнення
запалення на дисплеї засвічується
TOP-UP OIL LEVEL (ДОДАТИ
МАСЛО) разом з контрольним
індикатором A. Перевірте та
доповніть моторне мастило 3 153.
Щоб вийти з меню моніторингу
рівня масла, натисніть будь-яку
кнопку бортового комп'ютера.
Бортовий комп'ютер 3 96.
Дисплей обслуговування
При ввімкненому запаленні
залишкова відстань до наступного
технічного обслуговування може
на короткий час бути виведена у
центрі інформації водія. Залежно
від умов їзди, зазначений інтервал,
через який потрібно провести
обслуговування, може істотно
відрізнятися.
Коли пробіг, що залишається до
наступного технічного
обслуговування падає нижче
3000 км або 2 місяців, у центрі
інформації водія відображується
SERVICE IN (ТО ЧЕРЕЗ) .
Коли залишковий пробіг
скорочується до 0 км або настає
дата проведення технічногообслуговування, на панелі
приладів засвічуються контрольні
індикатори o та A, а у центрі
інформації водія з'являється
повідомлення SERVICE DUE (ЧАС
ПРОВЕСТИ ТО) .
Автомобіль потребує
обслуговування. Зверніться по
допомогу до майстерні.
Скидання дисплея
обслуговування
Після обслуговування потрібно
скинути показники на дисплеї
обслуговування. За наявності
виберіть пробіг перед
обслуговуванням в
інформаційному центрі водія, а
потім натисніть кнопку на кінці
важеля керування склоочисником і
потримайте її приблизно 10 секунд ,
поки пробіг перед обслуговуванням не почне відображатися постійно.
Бортовий комп’ютер 3 96.
Центр інформації водія 3 93.
Інформація про обслуговування
3 195.
Page 87 of 233

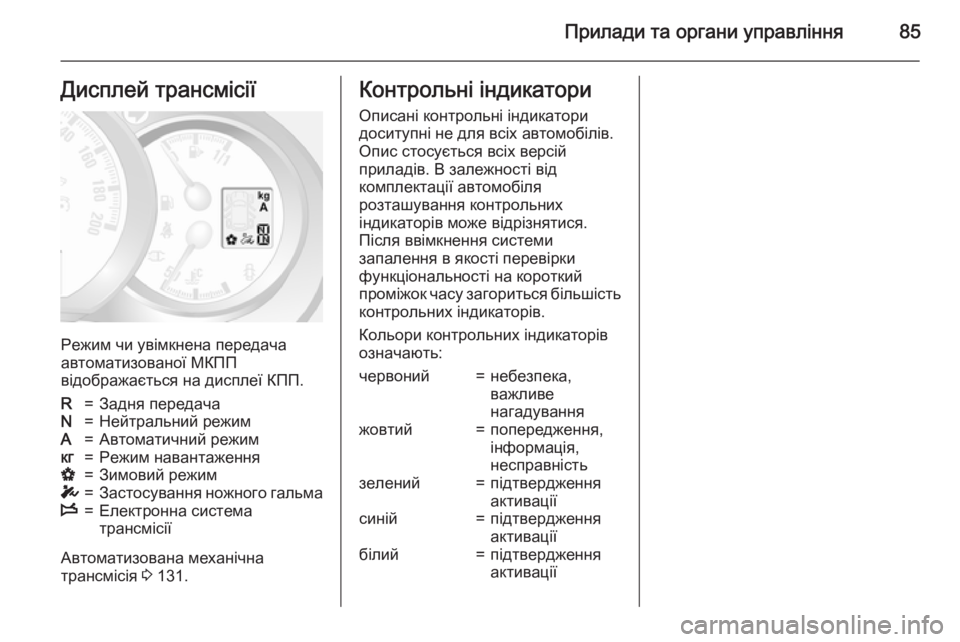

Прилади та органи управління85Дисплей трансмісії
Режим чи увімкнена передача
автоматизованої МКПП
відображається на дисплеї КПП.
R=Задня передачаN=Нейтральний режимA=Автоматичний режимкг=Режим навантаженняV=Зимовий режимT=Застосування ножного гальмаW=Електронна система
трансмісії
Автоматизована механічна
трансмісія 3 131.
Контрольні індикатори
Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалення в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний=небезпека,
важливе
нагадуванняжовтий=попередження,
інформація,
несправністьзелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації
Page 88 of 233

86Прилади та органи управління

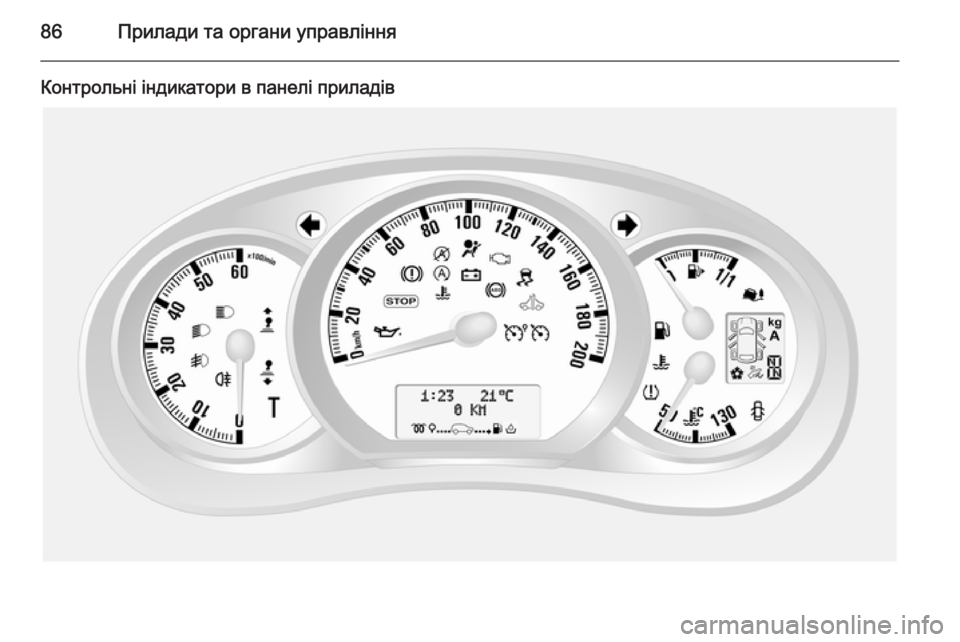

Контрольні індикатори в панелі приладів
Page 89 of 233

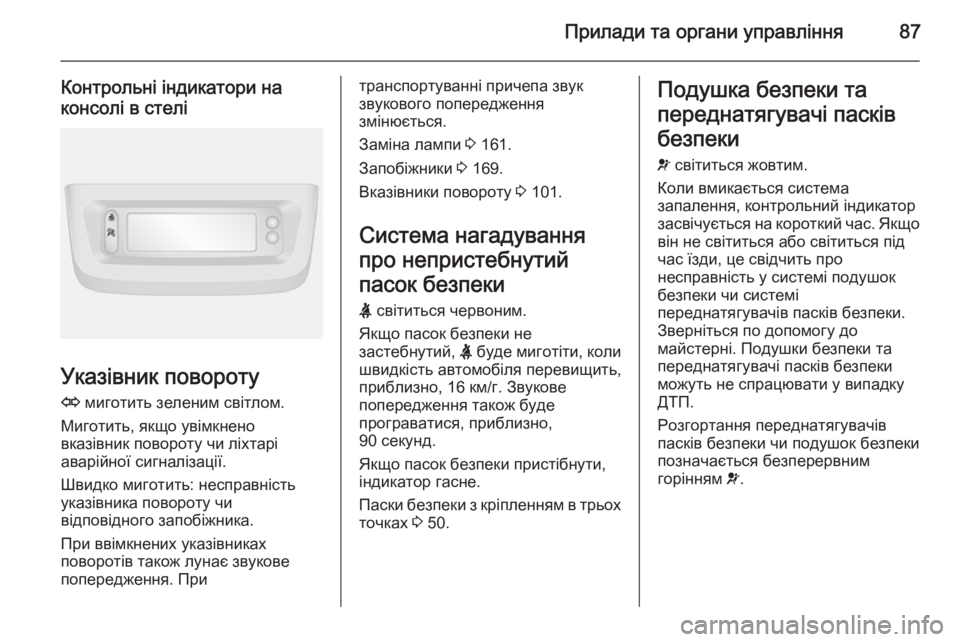

Прилади та органи управління87
Контрольні індикатори наконсолі в стелі
Указівник повороту
O миготить зеленим світлом.
Миготить, якщо увімкнено
вказівник повороту чи ліхтарі
аварійної сигналізації.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника.
При ввімкнених указівниках
поворотів також лунає звукове
попередження. При
транспортуванні причепа звук
звукового попередження
змінюється.
Заміна лампи 3 161.
Запобіжники 3 169.
Вказівники повороту 3 101.
Система нагадування
про непристебнутий
пасок безпеки X світиться червоним.
Якщо пасок безпеки не
застебнутий, X буде миготіти, коли
швидкість автомобіля перевищить,
приблизно, 16 км/г. Звукове
попередження також буде
програватися, приблизно,
90 секунд.
Якщо пасок безпеки пристібнути,
індикатор гасне.
Паски безпеки з кріпленням в трьох
точках 3 50.Подушка безпеки та
переднатягувачі пасків
безпеки
v світиться жовтим.
Коли вмикається система
запалення, контрольний індикатор
засвічується на короткий час. Якщо він не світиться або світиться під
час їзди, це свідчить про
несправність у системі подушок
безпеки чи системі
переднатягувачів пасків безпеки.
Зверніться по допомогу до
майстерні. Подушки безпеки та
переднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.
Page 90 of 233

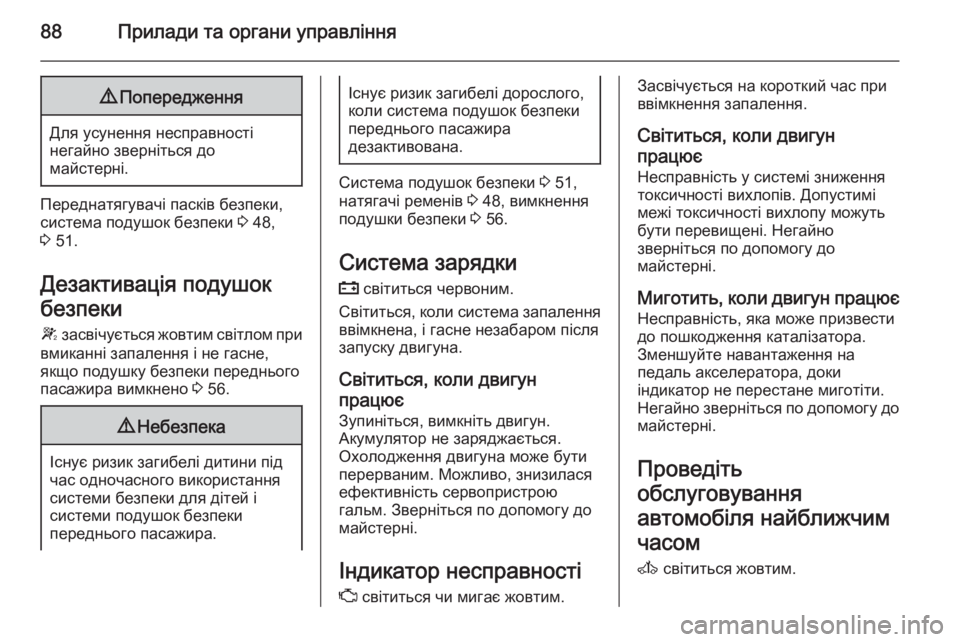

88Прилади та органи управління9Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 48,
3 51.
Дезактивація подушок
безпеки W засвічується жовтим світлом при
вмиканні запалення і не гасне,
якщо подушку безпеки переднього
пасажира вимкнено 3 56.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 51,
натягачі ременів 3 48, вимкнення
подушки безпеки 3 56.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до майстерні.
Індикатор несправності Z світиться чи мигає жовтим.
Засвічується на короткий час при
ввімкнення запалення.
Світиться, коли двигун
працює Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Проведіть
обслуговування
автомобіля найближчим
часом
A світиться жовтим.
