Клімат-контроль109Електронна система
клімат-контролю
Керує: ■ Температура
■ Розподіл повітря та вибір меню
■ Швидкість вентилятора
AUTO=Автоматичний режимu=функцію рециркуляції
повітряV=систему запобігання
запотіванню та систему
розморожуванняЗаднє вікно з підігрівом Ü 3 38,
сидіння з підігрівом ß 3 45.
Попередньо вибрана температура
регулюється автоматично. В
автоматичному режимі швидкість
вентилятора та поширення повітря
автоматично регулюють потік
повітря.
Систему можна адаптувати вручну
з використанням органів
управління поширенням повітря та
його потоком.
Електронна система клімат-
контролю повністю працює лише, коли працює двигун.
Для забезпечення правильної
роботи системи забороняється
закривати датчик на панелі
приладів.
Автоматичний режим
Базовий параметр для
максимального комфорту:
■ Натисніть кнопку AUTO.
■ Відчиніть усі повітропроводи.■ AC увімкнено.
■ Установіть потрібну температуру.
Попередній вибір
температури
Температуру можна встановити на
потрібне значення.
Із міркувань комфорту змінюйте
температуру поступово.червоний=обігрівомсиній=охолодженням
Обігрів не буде повністю
ефективним, доки двигун не
досягне звичайної робочої
температури.
Якщо встановлено мінімальну
температуру 15 ℃, електронна
система клімат-контролю працює
на максимальне охолодження.
Якщо встановлено мінімальну
температуру 27 ℃, електронна
система клімат-контролю працює
на максимальний обігрів.

110Клімат-контроль
Примітка
Якщо для забезпечення
комфортних умов у салоні
необхідно знизити температуру,
увімкнення системи охолодження
може призвести до того, що
функція Автостоп не діятиме або
відбудеться автоматичний запуск
двигун.
Система стоп-старт 3 124.
Швидкість вентилятора
Вибрана швидкість вентилятора
відображається у вигляді x на
дисплеї.
Якщо вентилятор вимкнений,
кондиціонер також дезактивується.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Система запобігання
запотіванню та замерзанню вікон
Натисніть кнопку V.Температура та поширення повітря
встановлюються автоматично, і
вентилятор працює з високою
швидкістю.
Щоб повернутися до
автоматичного режиму: натисніть
кнопку V або AUTO .
Примітка
Якщо натиснути на кнопку V при
працюючому двигуні, функція
Автостоп не буде спрацьовувати
до наступного натискання на
кнопку V.
При натисканні на кнопку V, якщо
двигун знаходиться в стані
Автостоп, він буде запущено
автоматично.
Поширення повітря
Натискайте s або K декілька разів.
Стрілки, зображені на дисплеї,
позначають схему розподілу
повітря.
Охолодження
Система кондиціонера охолоджує
та висушує повітря, коли зовнішня
температура перевищує вказанийрівень. Тому може утворюватися
конденсат і капати з-під днища
автомобіля.
Якщо ні охолодження, ні
висушування вам непотрібні,
натисніть AC OFF, щоб вимкнути
систему охолодження і заощадити пальне.
Ручний режим рециркуляції
повітря
Приводиться в дію за допомогою
кнопки u.9 Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти.
Якість повітря пасажирського
відділення погіршується, що
може спричинити сонливість
пасажирів.

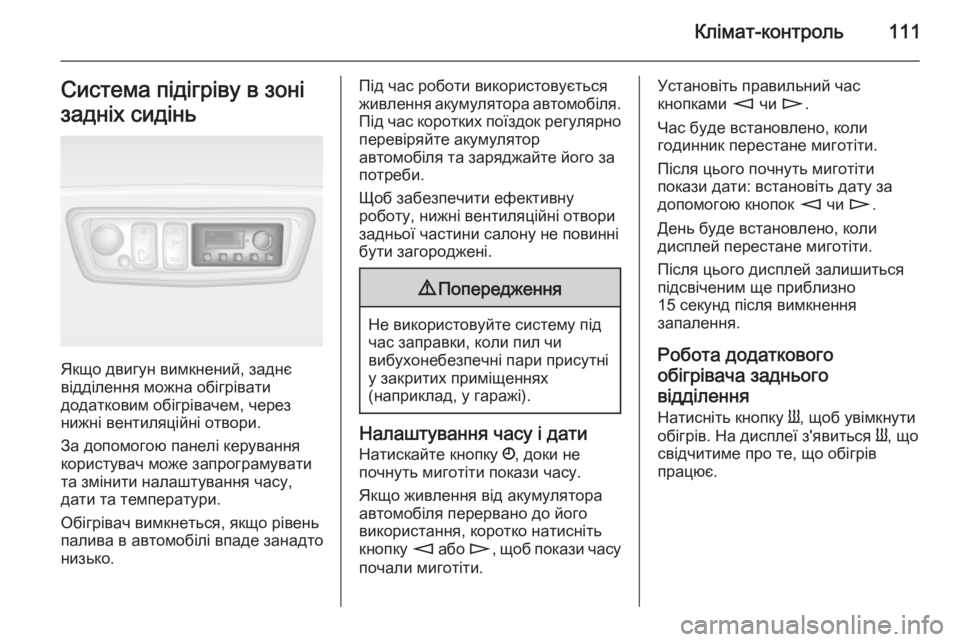

Клімат-контроль111Система підігріву в зоні
задніх сидінь
Якщо двигун вимкнений, заднє
відділення можна обігрівати
додатковим обігрівачем, через нижні вентиляційні отвори.
За допомогою панелі керування користувач може запрограмувати
та змінити налаштування часу,
дати та температури.
Обігрівач вимкнеться, якщо рівень
палива в автомобілі впаде занадто
низько.
Під час роботи використовується
живлення акумулятора автомобіля. Під час коротких поїздок регулярно перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Щоб забезпечити ефективну
роботу, нижні вентиляційні отвори задньої частини салону не повинні
бути загороджені.9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Налаштування часу і дати
Натискайте кнопку Ö, доки не
почнуть миготіти покази часу.
Якщо живлення від акумулятора
автомобіля перервано до його
використання, коротко натисніть
кнопку m або n, щоб покази часу
почали миготіти.
Установіть правильний час
кнопками m чи n.
Час буде встановлено, коли
годинник перестане миготіти.
Після цього почнуть миготіти
покази дати: встановіть дату за
допомогою кнопок m чи n.
День буде встановлено, коли
дисплей перестане миготіти.
Після цього дисплей залишиться
підсвіченим ще приблизно
15 секунд після вимкнення
запалення.
Робота додаткового
обігрівача заднього
відділення Натисніть кнопку Y, щоб увімкнути
обігрів. На дисплеї з'явиться Y, що
свідчитиме про те, що обігрів
працює.

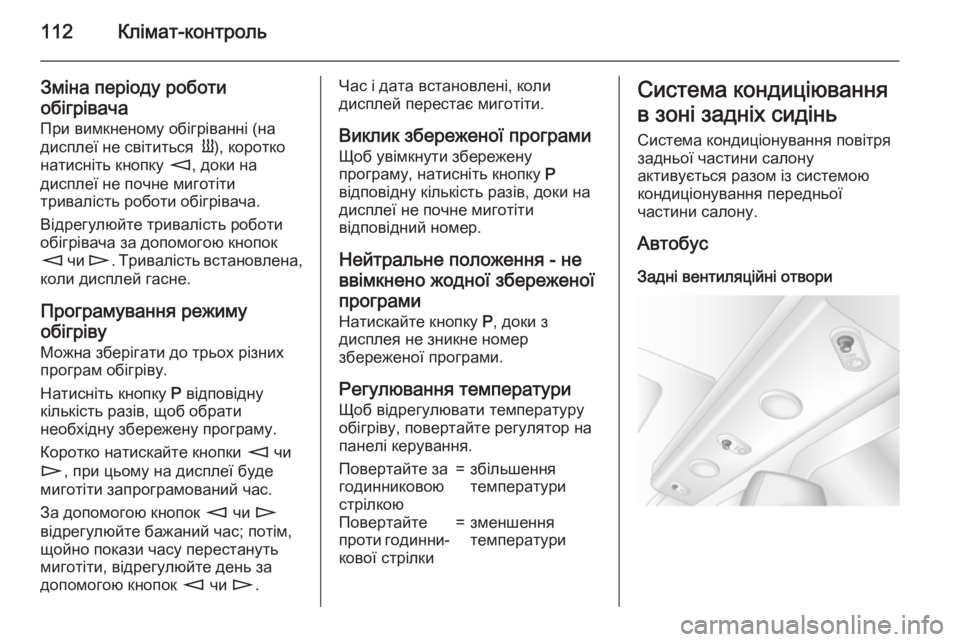

112Клімат-контроль
Зміна періоду роботи
обігрівача При вимкненому обігріванні (на
дисплеї не світиться Y), коротко
натисніть кнопку m, доки на
дисплеї не почне миготіти
тривалість роботи обігрівача.
Відрегулюйте тривалість роботи
обігрівача за допомогою кнопок
m чи n. Тривалість встановлена,
коли дисплей гасне.
Програмування режиму
обігріву Можна зберігати до трьох різнихпрограм обігріву.
Натисніть кнопку P відповідну
кількість разів, щоб обрати
необхідну збережену програму.
Коротко натискайте кнопки m чи
n , при цьому на дисплеї буде
миготіти запрограмований час.
За допомогою кнопок m чи n
відрегулюйте бажаний час; потім, щойно покази часу перестануть
миготіти, відрегулюйте день за
допомогою кнопок m чи n.Час і дата встановлені, коли
дисплей перестає миготіти.
Виклик збереженої програми
Щоб увімкнути збережену
програму, натисніть кнопку P
відповідну кількість разів, доки на
дисплеї не почне миготіти
відповідний номер.
Нейтральне положення - не
ввімкнено жодної збереженої
програми Натискайте кнопку P, доки з
дисплея не зникне номер
збереженої програми.
Регулювання температури
Щоб відрегулювати температуру
обігріву, повертайте регулятор на
панелі керування.Повертайте за
годинниковою
стрілкою=збільшення
температуриПовертайте
проти годинни‐ кової стрілки=зменшення
температуриСистема кондиціювання
в зоні задніх сидінь
Система кондиціонування повітря задньої частини салону
активується разом із системою
кондиціонування передньої
частини салону.
Автобус
Задні вентиляційні отвори

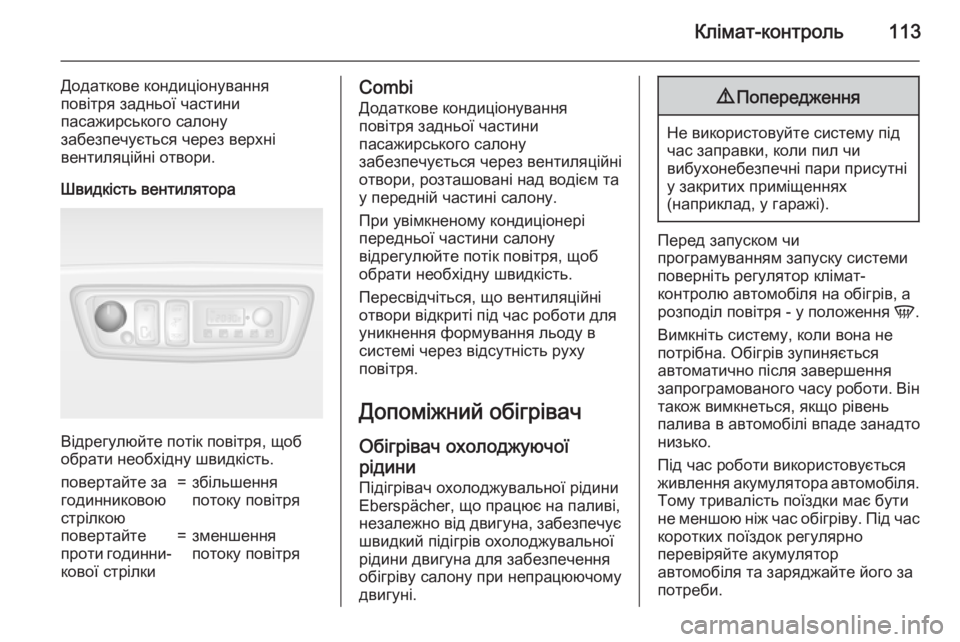

Клімат-контроль113
Додаткове кондиціонування
повітря задньої частини
пасажирського салону
забезпечується через верхні
вентиляційні отвори.
Швидкість вентилятора
Відрегулюйте потік повітря, щоб
обрати необхідну швидкість.
повертайте за
годинниковою
стрілкою=збільшення
потоку повітряповертайте
проти годинни‐ кової стрілки=зменшення
потоку повітряCombi
Додаткове кондиціонування
повітря задньої частини
пасажирського салону
забезпечується через вентиляційні отвори, розташовані над водієм та
у передній частині салону.
При увімкненому кондиціонері
передньої частини салону
відрегулюйте потік повітря, щоб
обрати необхідну швидкість.
Пересвідчіться, що вентиляційні отвори відкриті під час роботи для
уникнення формування льоду в
системі через відсутність руху
повітря.
Допоміжний обігрівач
Обігрівач охолоджуючої
рідини Підігрівач охолоджувальної рідиниEberspächer, що працює на паливі,
незалежно від двигуна, забезпечує швидкий підігрів охолоджувальної
рідини двигуна для забезпечення
обігріву салону при непрацюючому
двигуні.9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Перед запуском чи
програмуванням запуску системи
поверніть регулятор клімат-
контролю автомобіля на обігрів, а
розподіл повітря - у положення V.
Вимкніть систему, коли вона не
потрібна. Обігрів зупиняється
автоматично після завершення
запрограмованого часу роботи. Він
також вимкнеться, якщо рівень
палива в автомобілі впаде занадто
низько.
Під час роботи використовується
живлення акумулятора автомобіля. Тому тривалість поїздки має бути
не меншою ніж час обігріву. Під час
коротких поїздок регулярно
перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.

114Клімат-контроль
Для забезпечення ефективної
роботи вмикайте допоміжний
обігрівач на короткий час один раз
на місяць.
Елементи керування Таймер чи дистанційне керування
вмикає та вимикає систему, а також використовується для
програмування конкретного часу відправлення.
Таймер1 X Кнопка
ввімкнення=Вмикає та вимикає
контрольний блок
та змінює
інформацію, що
відображається2 q Кнопка
назад=Вибирає функції
панелі меню та
регулює значення3 Панель
меню=Відображає
функції, які можна
обирати: Y, x , P , Ö
та Y4 r Кнопка
далі=Вибирає функції
панелі меню та
регулює значення5 OK кнопка=Підтверджує вибірПульт дистанційного керування
Кнопки управління працюють таким
саме чином, як і для таймера, що
був описаний вище.
Щоб увімкнути дистанційне
керування, натисніть кнопку
ввімкнення X і відпустіть її, коли на
дисплеї з'явиться панель меню. На дисплеї на короткий час з'явитьсясигнальний індикатор SENd, після
нього з'явиться температура.

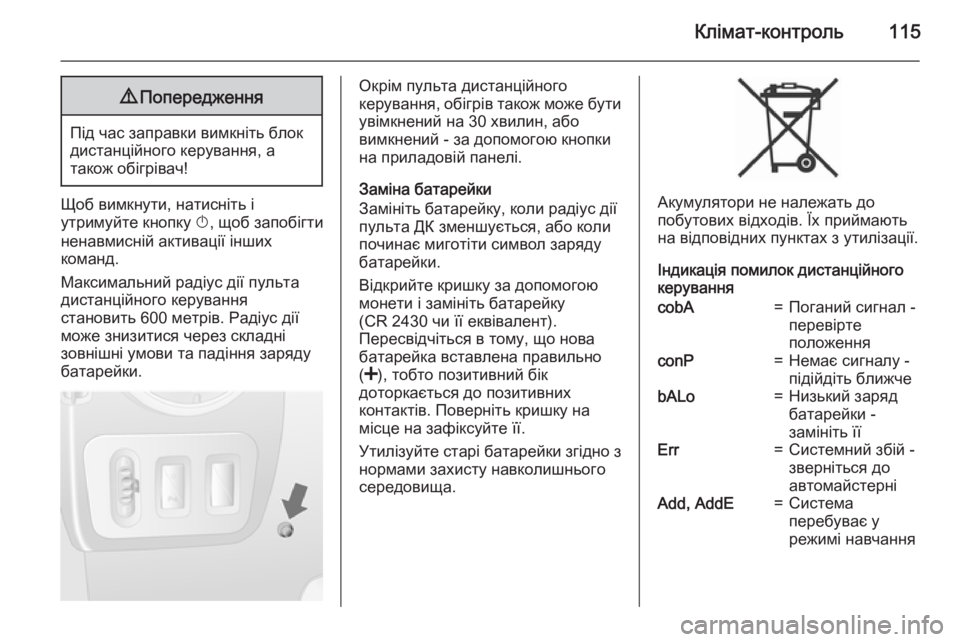

Клімат-контроль1159Попередження
Під час заправки вимкніть блок
дистанційного керування, а
також обігрівач!
Щоб вимкнути, натисніть і
утримуйте кнопку X, щоб запобігти
ненавмисній активації інших
команд.
Максимальний радіус дії пульта дистанційного керування
становить 600 метрів. Радіус дії
може знизитися через складні
зовнішні умови та падіння заряду
батарейки.
Окрім пульта дистанційного
керування, обігрів також може бути
увімкнений на 30 хвилин, або
вимкнений - за допомогою кнопки
на приладовій панелі.
Заміна батарейки
Замініть батарейку, коли радіус дії
пульта ДК зменшується, або коли
починає миготіти символ заряду
батарейки.
Відкрийте кришку за допомогою
монети і замініть батарейку
(CR 2430 чи її еквівалент).
Пересвідчіться в тому, що нова
батарейка вставлена правильно
( < ), тобто позитивний бік
доторкається до позитивних
контактів. Поверніть кришку на
місце на зафіксуйте її.
Утилізуйте старі батарейки згідно з нормами захисту навколишнього
середовища.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Індикація помилок дистанційного
керування
cobA=Поганий сигнал -
перевірте
положенняconP=Немає сигналу -
підійдіть ближчеbALo=Низький заряд
батарейки -
замініть їїErr=Системний збій -
зверніться до
автомайстерніAdd, AddE=Система
перебуває у
режимі навчання

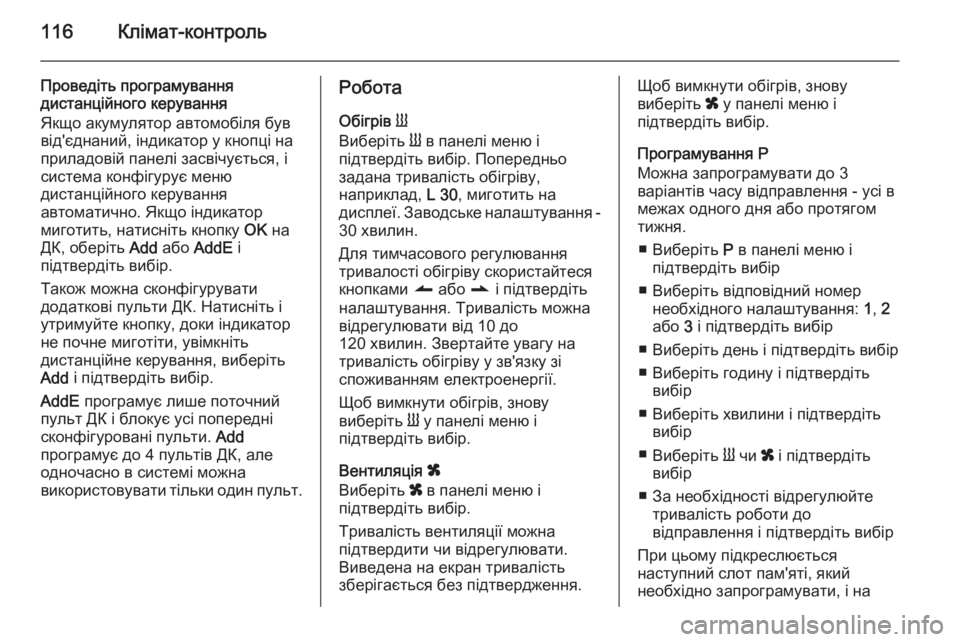

116Клімат-контроль
Проведіть програмування
дистанційного керування
Якщо акумулятор автомобіля був
від'єднаний, індикатор у кнопці на приладовій панелі засвічується, і
система конфігурує меню
дистанційного керування
автоматично. Якщо індикатор
миготить, натисніть кнопку OK на
ДК, оберіть Add або AddE і
підтвердіть вибір.
Також можна сконфігурувати
додаткові пульти ДК. Натисніть і утримуйте кнопку, доки індикатор
не почне миготіти, увімкніть
дистанційне керування, виберіть
Add і підтвердіть вибір.
AddE програмує лише поточний
пульт ДК і блокує усі попередні
сконфігуровані пульти. Add
програмує до 4 пультів ДК, але
одночасно в системі можна
використовувати тільки один пульт.Робота
Обігрів Y
Виберіть Y в панелі меню і
підтвердіть вибір. Попередньо
задана тривалість обігріву,
наприклад, L 30, миготить на
дисплеї. Заводське налаштування -
30 хвилин.
Для тимчасового регулювання
тривалості обігріву скористайтеся
кнопками q або r і підтвердіть
налаштування. Тривалість можна
відрегулювати від 10 до
120 хвилин. Звертайте увагу на
тривалість обігріву у зв'язку зі
споживанням електроенергії.
Щоб вимкнути обігрів, знову
виберіть Y у панелі меню і
підтвердіть вибір.
Вентиляція x
Виберіть x в панелі меню і
підтвердіть вибір.
Тривалість вентиляції можна
підтвердити чи відрегулювати.
Виведена на екран тривалість
зберігається без підтвердження.Щоб вимкнути обігрів, знову
виберіть x у панелі меню і
підтвердіть вибір.
Програмування P
Можна запрограмувати до 3
варіантів часу відправлення - усі в
межах одного дня або протягом тижня.
■ Виберіть P в панелі меню і
підтвердіть вибір
■ Виберіть відповідний номер необхідного налаштування: 1, 2
або 3 і підтвердіть вибір
■ Виберіть день і підтвердіть вибір
■ Виберіть годину і підтвердіть вибір
■ Виберіть хвилини і підтвердіть вибір
■ Виберіть Y чи x і підтвердіть
вибір
■ За необхідності відрегулюйте тривалість роботи до
відправлення і підтвердіть вибір
При цьому підкреслюється
наступний слот пам'яті, який
необхідно запрограмувати, і на

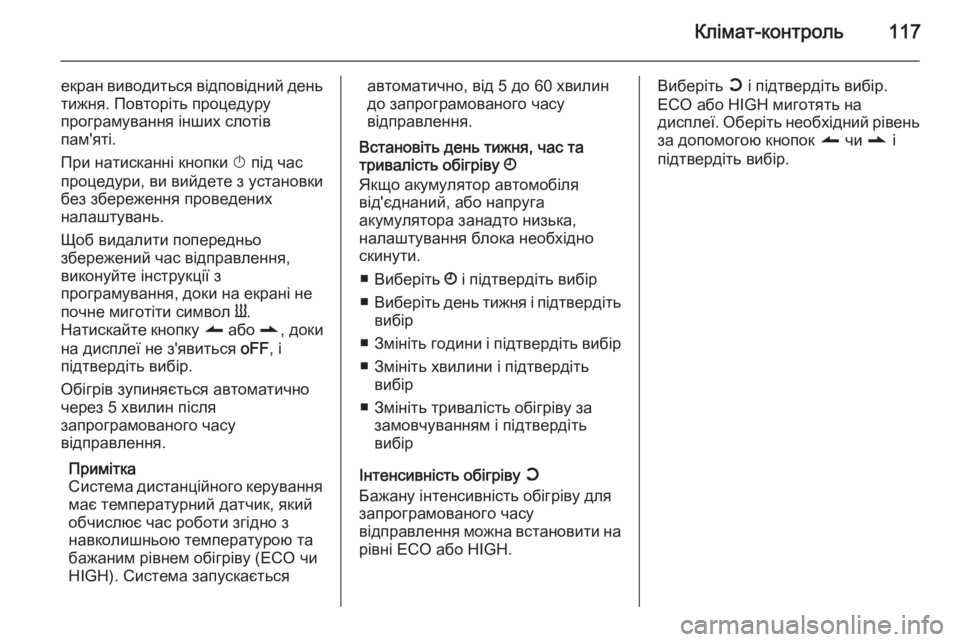

Клімат-контроль117
екран виводиться відповідний день
тижня. Повторіть процедуру
програмування інших слотів
пам'яті.
При натисканні кнопки X під час
процедури, ви вийдете з установки
без збереження проведених
налаштувань.
Щоб видалити попередньо
збережений час відправлення,
виконуйте інструкції з
програмування, доки на екрані не
почне миготіти символ Y.
Натискайте кнопку q або r, доки
на дисплеї не з'явиться oFF, і
підтвердіть вибір.
Обігрів зупиняється автоматично
через 5 хвилин після
запрограмованого часу
відправлення.
Примітка
Система дистанційного керування
має температурний датчик, який
обчислює час роботи згідно з
навколишньою температурою та
бажаним рівнем обігріву (ECO чи
HIGH). Система запускаєтьсяавтоматично, від 5 до 60 хвилин
до запрограмованого часу
відправлення.
Встановіть день тижня, час та
тривалість обігріву Ö
Якщо акумулятор автомобіля
від'єднаний, або напруга
акумулятора занадто низька,
налаштування блока необхідно
скинути.
■ Виберіть Ö і підтвердіть вибір
■ Виберіть день тижня і підтвердіть
вибір
■ Змініть години і підтвердіть вибір
■ Змініть хвилини і підтвердіть вибір
■ Змініть тривалість обігріву за замовчуванням і підтвердіть
вибір
Інтенсивність обігріву Y
Бажану інтенсивність обігріву для запрограмованого часу
відправлення можна встановити на рівні ECO або HIGH.Виберіть Y і підтвердіть вибір.
ECO або HIGH миготять на
дисплеї. Оберіть необхідний рівень
за допомогою кнопок q чи r і
підтвердіть вибір.

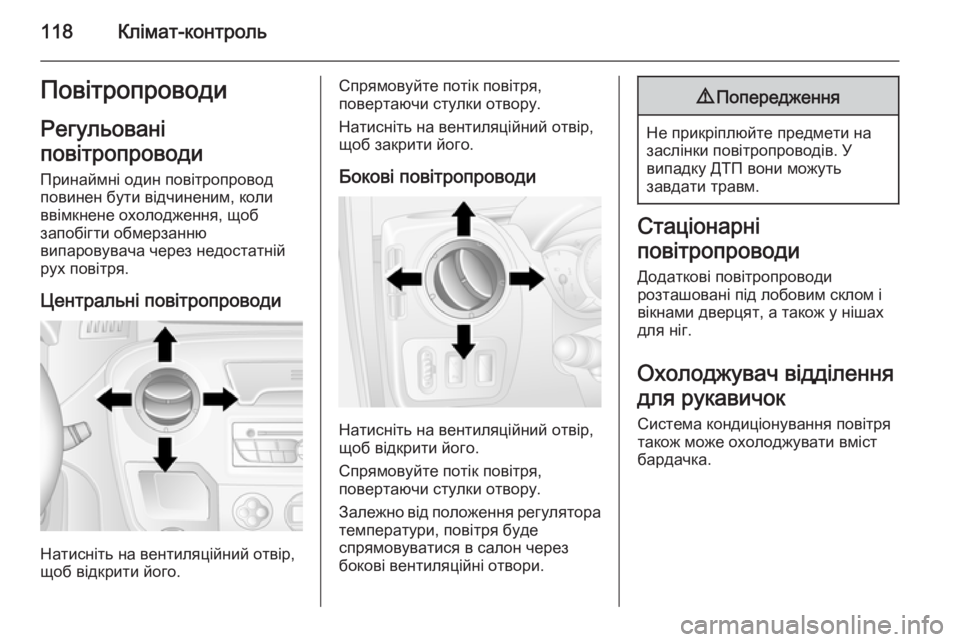

118Клімат-контрольПовітропроводиРегульовані
повітропроводи
Принаймні один повітропровод повинен бути відчиненим, коли
ввімкнене охолодження, щоб
запобігти обмерзанню
випаровувача через недостатній
рух повітря.
Центральні повітропроводи
Натисніть на вентиляційний отвір,
щоб відкрити його.
Спрямовуйте потік повітря,
повертаючи стулки отвору.
Натисніть на вентиляційний отвір,
щоб закрити його.
Бокові повітропроводи
Натисніть на вентиляційний отвір,
щоб відкрити його.
Спрямовуйте потік повітря,
повертаючи стулки отвору.
Залежно від положення регулятора температури, повітря буде
спрямовуватися в салон через
бокові вентиляційні отвори.
9 Попередження
Не прикріплюйте предмети на
заслінки повітропроводів. У
випадку ДТП вони можуть
завдати травм.
Стаціонарні
повітропроводи
Додаткові повітропроводи
розташовані під лобовим склом і
вікнами дверцят, а також у нішах
для ніг.
Охолоджувач відділення
для рукавичок
Система кондиціонування повітря
також може охолоджувати вміст бардачка.
