OPEL MOVANO_B 2016.5 Manuale di uso e manutenzione (in Italian)

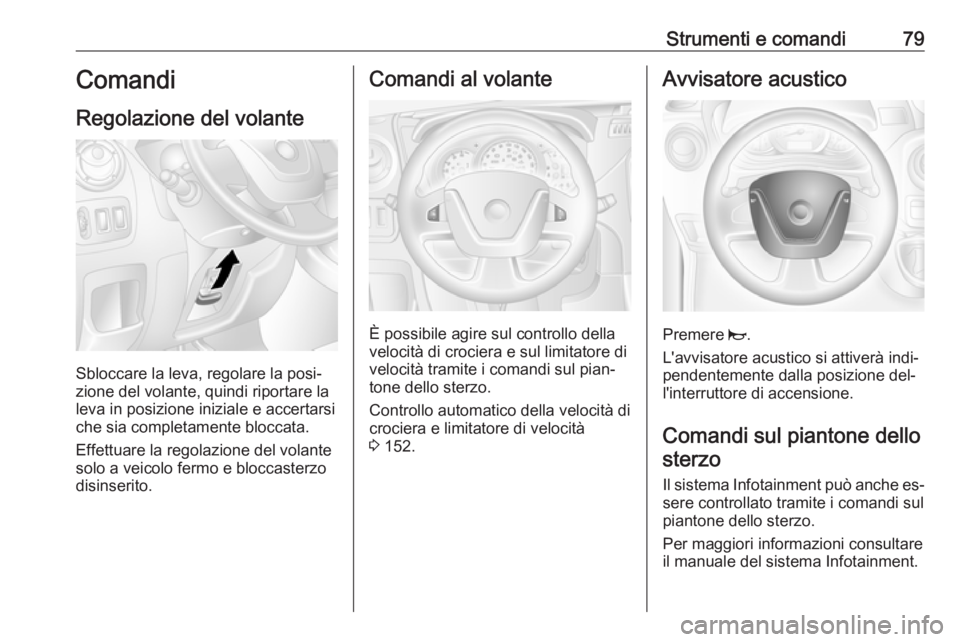

Strumenti e comandi79Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile agire sul controllo della
velocità di crociera e sul limitatore di
velocità tramite i comandi sul pian‐
tone dello sterzo.
Controllo automatico della velocità di
crociera e limitatore di velocità
3 152.
Avvisatore acustico
Premere j.
L'avvisatore acustico si attiverà indi‐
pendentemente dalla posizione del‐ l'interruttore di accensione.
Comandi sul piantone dello sterzo
Il sistema Infotainment può anche es‐
sere controllato tramite i comandi sul
piantone dello sterzo.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.

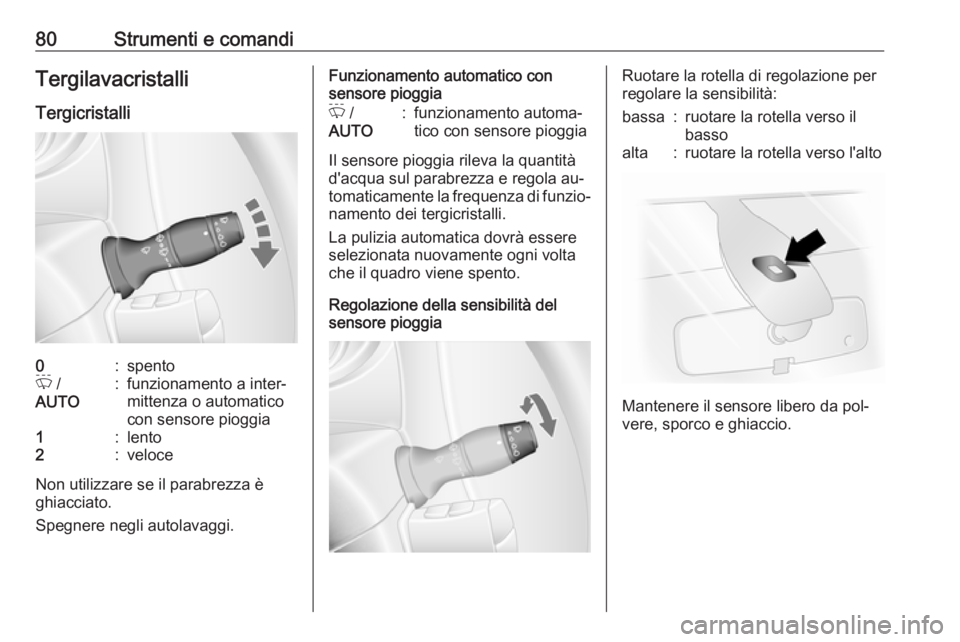

80Strumenti e comandiTergilavacristalliTergicristalli0:spentoP /
AUTO:funzionamento a inter‐
mittenza o automatico
con sensore pioggia1:lento2:veloce
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Funzionamento automatico con
sensore pioggiaP /
AUTO:funzionamento automa‐
tico con sensore pioggia
Il sensore pioggia rileva la quantità
d'acqua sul parabrezza e regola au‐
tomaticamente la frequenza di funzio‐ namento dei tergicristalli.
La pulizia automatica dovrà essere
selezionata nuovamente ogni volta
che il quadro viene spento.
Regolazione della sensibilità del
sensore pioggia
Ruotare la rotella di regolazione per
regolare la sensibilità:bassa:ruotare la rotella verso il
bassoalta:ruotare la rotella verso l'alto
Mantenere il sensore libero da pol‐
vere, sporco e ghiaccio.

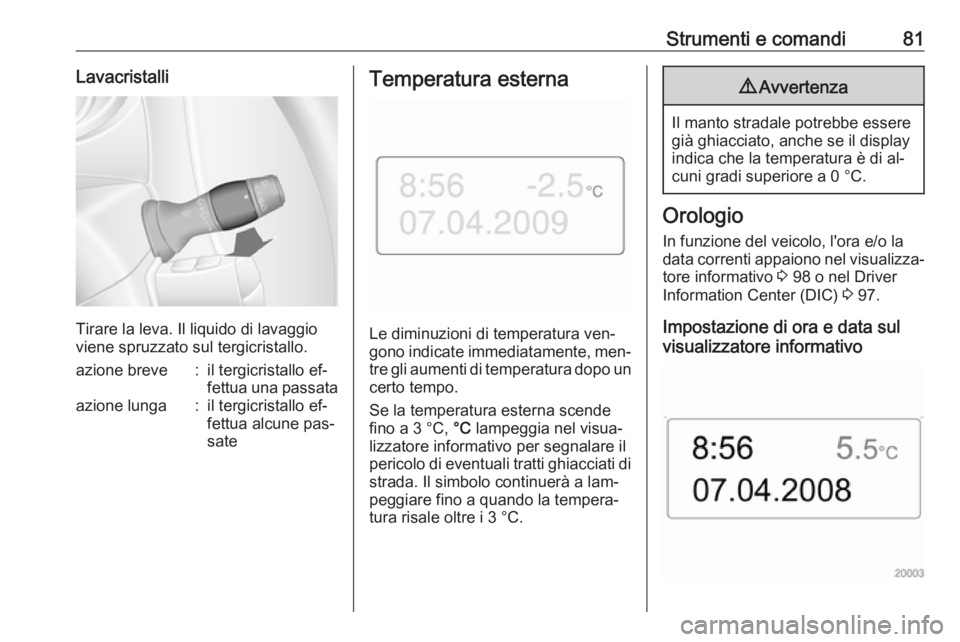

Strumenti e comandi81Lavacristalli
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul tergicristallo.
azione breve:il tergicristallo ef‐
fettua una passataazione lunga:il tergicristallo ef‐
fettua alcune pas‐
sateTemperatura esterna
Le diminuzioni di temperatura ven‐
gono indicate immediatamente, men‐
tre gli aumenti di temperatura dopo un
certo tempo.
Se la temperatura esterna scende
fino a 3 °C, °C lampeggia nel visua‐
lizzatore informativo per segnalare il
pericolo di eventuali tratti ghiacciati di strada. Il simbolo continuerà a lam‐
peggiare fino a quando la tempera‐
tura risale oltre i 3 °C.
9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di al‐
cuni gradi superiore a 0 °C.
Orologio
In funzione del veicolo, l'ora e/o la
data correnti appaiono nel visualizza‐ tore informativo 3 98 o nel Driver
Information Center (DIC) 3 97.
Impostazione di ora e data sul
visualizzatore informativo

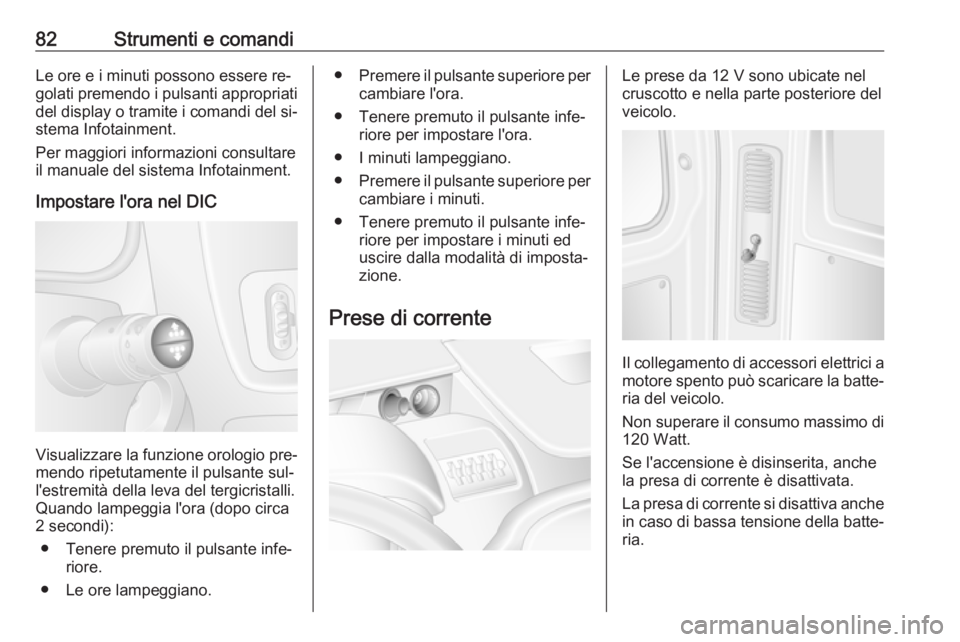

82Strumenti e comandiLe ore e i minuti possono essere re‐
golati premendo i pulsanti appropriati
del display o tramite i comandi del si‐
stema Infotainment.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.
Impostare l'ora nel DIC
Visualizzare la funzione orologio pre‐
mendo ripetutamente il pulsante sul‐
l'estremità della leva del tergicristalli.
Quando lampeggia l'ora (dopo circa
2 secondi):
● Tenere premuto il pulsante infe‐ riore.
● Le ore lampeggiano.
● Premere il pulsante superiore per
cambiare l'ora.
● Tenere premuto il pulsante infe‐ riore per impostare l'ora.
● I minuti lampeggiano.
● Premere il pulsante superiore per
cambiare i minuti.
● Tenere premuto il pulsante infe‐ riore per impostare i minuti ed
uscire dalla modalità di imposta‐
zione.
Prese di correnteLe prese da 12 V sono ubicate nel
cruscotto e nella parte posteriore del
veicolo.
Il collegamento di accessori elettrici a
motore spento può scaricare la batte‐ ria del veicolo.
Non superare il consumo massimo di
120 Watt.
Se l'accensione è disinserita, anche
la presa di corrente è disattivata.
La presa di corrente si disattiva anche in caso di bassa tensione della batte‐
ria.

Strumenti e comandi83Collegare solo accessori elettrici con‐
formi con i requisiti di compatibilità
elettromagnetica specificati nella
norma DIN VDE 40 839.Attenzione
Non collegare accessori che ge‐
nerano corrente come caricabat‐
terie elettrici o batterie.
Evitare l'uso di spine non idonee
per non danneggiare le prese.
Accendisigari
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale in‐
fiammabile.
Posacenere portatile
Contenitore posacenere per l'uso mo‐
bile nel veicolo. Per utilizzarlo, aprire
la copertura.

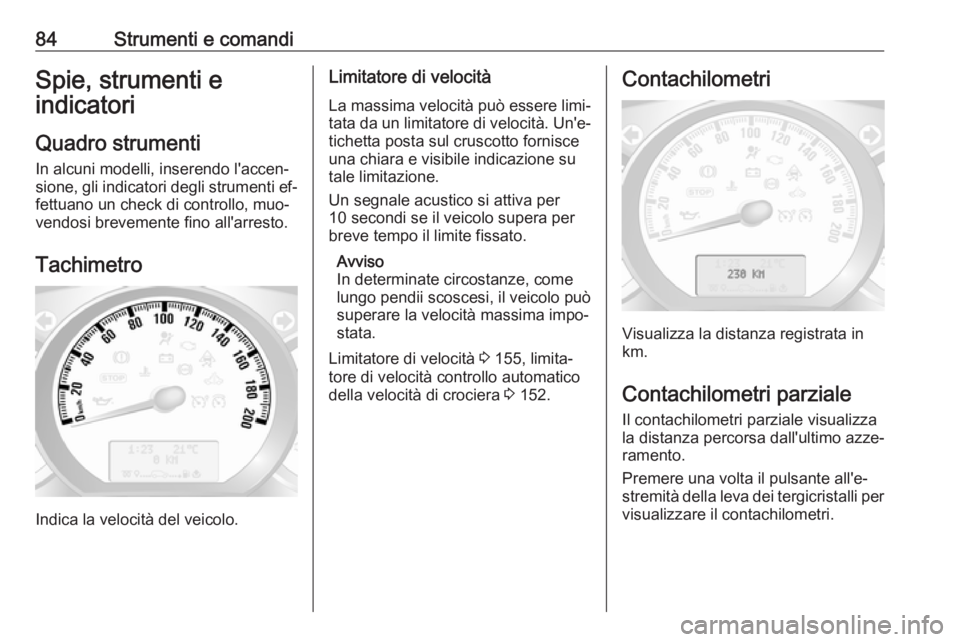

84Strumenti e comandiSpie, strumenti e
indicatori
Quadro strumenti
In alcuni modelli, inserendo l'accen‐
sione, gli indicatori degli strumenti ef‐
fettuano un check di controllo, muo‐
vendosi brevemente fino all'arresto.
Tachimetro
Indica la velocità del veicolo.
Limitatore di velocità
La massima velocità può essere limi‐
tata da un limitatore di velocità. Un'e‐ tichetta posta sul cruscotto fornisce
una chiara e visibile indicazione su
tale limitazione.
Un segnale acustico si attiva per
10 secondi se il veicolo supera per breve tempo il limite fissato.
Avviso
In determinate circostanze, come
lungo pendii scoscesi, il veicolo può
superare la velocità massima impo‐
stata.
Limitatore di velocità 3 155, limita‐
tore di velocità controllo automatico della velocità di crociera 3 152.Contachilometri
Visualizza la distanza registrata in
km.
Contachilometri parziale
Il contachilometri parziale visualizza
la distanza percorsa dall'ultimo azze‐
ramento.
Premere una volta il pulsante all'e‐
stremità della leva dei tergicristalli per
visualizzare il contachilometri.

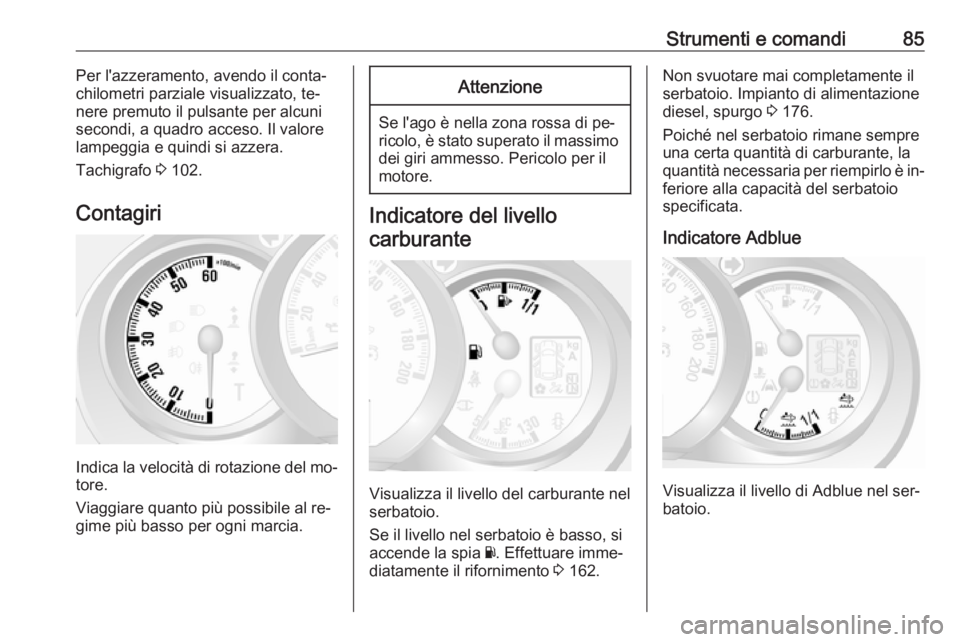

Strumenti e comandi85Per l'azzeramento, avendo il conta‐
chilometri parziale visualizzato, te‐
nere premuto il pulsante per alcuni
secondi, a quadro acceso. Il valore
lampeggia e quindi si azzera.
Tachigrafo 3 102.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello del carburante nel
serbatoio.
Se il livello nel serbatoio è basso, si
accende la spia Y. Effettuare imme‐
diatamente il rifornimento 3 162.
Non svuotare mai completamente il
serbatoio. Impianto di alimentazione
diesel, spurgo 3 176.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.
Indicatore Adblue
Visualizza il livello di Adblue nel ser‐
batoio.

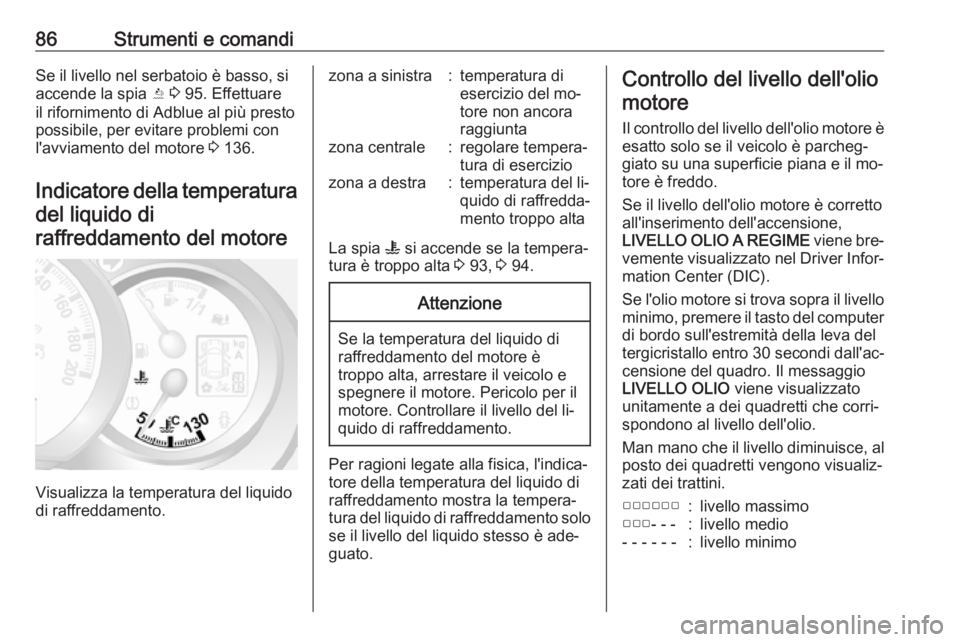

86Strumenti e comandiSe il livello nel serbatoio è basso, si
accende la spia Y 3 95. Effettuare
il rifornimento di Adblue al più presto possibile, per evitare problemi con
l'avviamento del motore 3 136.
Indicatore della temperatura del liquido di
raffreddamento del motore
Visualizza la temperatura del liquido
di raffreddamento.
zona a sinistra:temperatura di
esercizio del mo‐
tore non ancora
raggiuntazona centrale:regolare tempera‐
tura di eserciziozona a destra:temperatura del li‐
quido di raffredda‐
mento troppo alta
La spia W si accende se la tempera‐
tura è troppo alta 3 93, 3 94.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Per ragioni legate alla fisica, l'indica‐
tore della temperatura del liquido di
raffreddamento mostra la tempera‐
tura del liquido di raffreddamento solo
se il livello del liquido stesso è ade‐
guato.
Controllo del livello dell'olio
motore
Il controllo del livello dell'olio motore èesatto solo se il veicolo è parcheg‐
giato su una superficie piana e il mo‐
tore è freddo.
Se il livello dell'olio motore è corretto all'inserimento dell'accensione,
LIVELLO OLIO A REGIME viene bre‐
vemente visualizzato nel Driver Infor‐ mation Center (DIC).
Se l'olio motore si trova sopra il livello
minimo, premere il tasto del computer
di bordo sull'estremità della leva del
tergicristallo entro 30 secondi dall'ac‐
censione del quadro. Il messaggio
LIVELLO OLIO viene visualizzato
unitamente a dei quadretti che corri‐
spondono al livello dell'olio.
Man mano che il livello diminuisce, al
posto dei quadretti vengono visualiz‐
zati dei trattini.▢▢▢▢▢▢:livello massimo▢▢▢- - -:livello medio- - - - - -:livello minimo

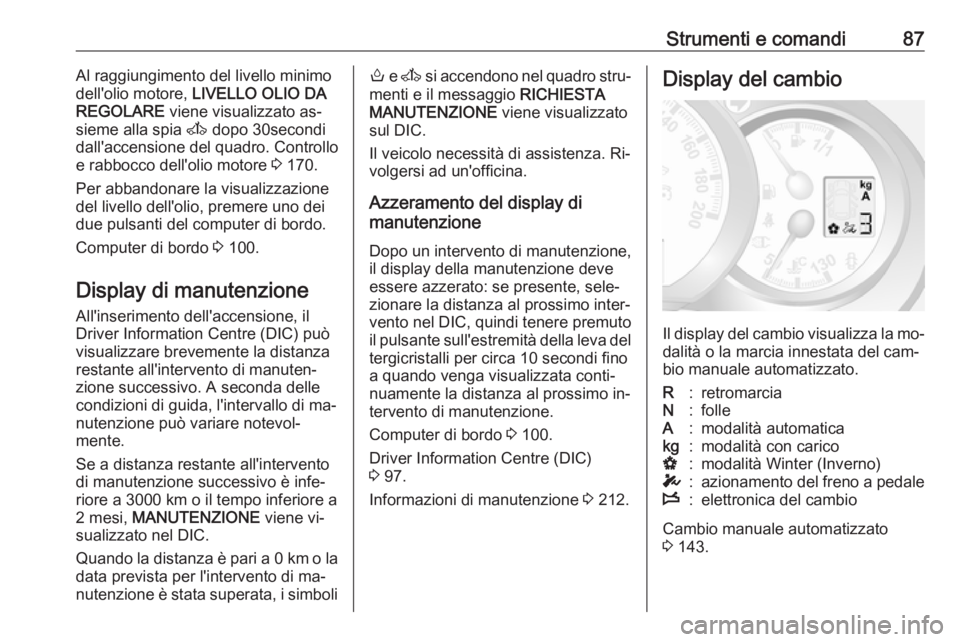

Strumenti e comandi87Al raggiungimento del livello minimo
dell'olio motore, LIVELLO OLIO DA
REGOLARE viene visualizzato as‐
sieme alla spia A dopo 30secondi
dall'accensione del quadro. Controllo e rabbocco dell'olio motore 3 170.
Per abbandonare la visualizzazione del livello dell'olio, premere uno dei due pulsanti del computer di bordo.
Computer di bordo 3 100.
Display di manutenzione
All'inserimento dell'accensione, il Driver Information Centre (DIC) puòvisualizzare brevemente la distanza
restante all'intervento di manuten‐ zione successivo. A seconda delle
condizioni di guida, l'intervallo di ma‐ nutenzione può variare notevol‐
mente.
Se a distanza restante all'intervento
di manutenzione successivo è infe‐
riore a 3000 km o il tempo inferiore a
2 mesi, MANUTENZIONE viene vi‐
sualizzato nel DIC.
Quando la distanza è pari a 0 km o la
data prevista per l'intervento di ma‐
nutenzione è stata superata, i simbolio e A si accendono nel quadro stru‐
menti e il messaggio RICHIESTA
MANUTENZIONE viene visualizzato
sul DIC.
Il veicolo necessità di assistenza. Ri‐
volgersi ad un'officina.
Azzeramento del display di
manutenzione
Dopo un intervento di manutenzione,
il display della manutenzione deve essere azzerato: se presente, sele‐
zionare la distanza al prossimo inter‐
vento nel DIC, quindi tenere premuto
il pulsante sull'estremità della leva del tergicristalli per circa 10 secondi fino
a quando venga visualizzata conti‐
nuamente la distanza al prossimo in‐
tervento di manutenzione.
Computer di bordo 3 100.
Driver Information Centre (DIC)
3 97.
Informazioni di manutenzione 3 212.Display del cambio
Il display del cambio visualizza la mo‐
dalità o la marcia innestata del cam‐
bio manuale automatizzato.
R:retromarciaN:folleA:modalità automaticakg:modalità con caricoV:modalità Winter (Inverno)T:azionamento del freno a pedaleW:elettronica del cambio
Cambio manuale automatizzato
3 143.

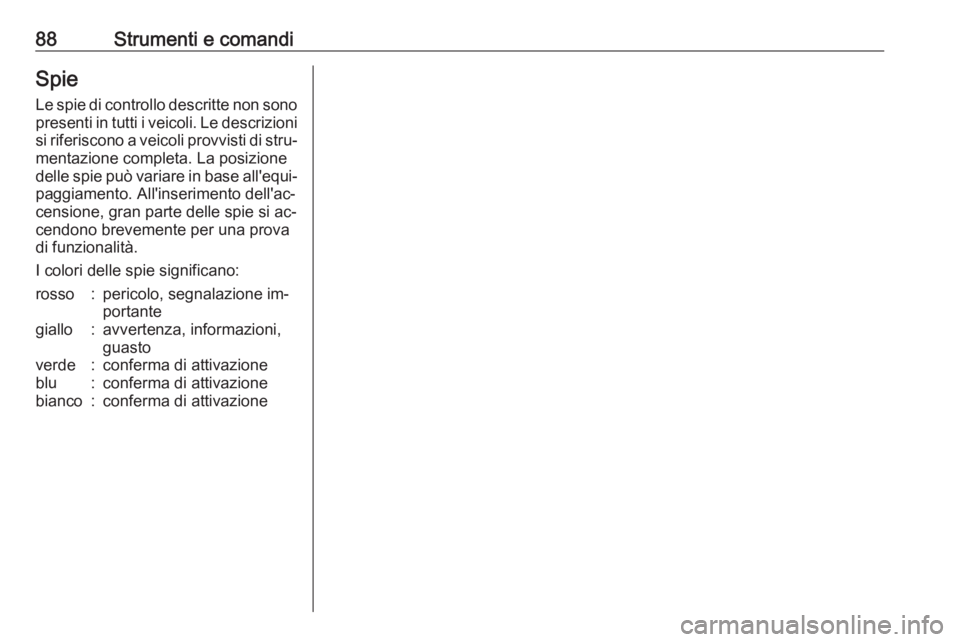

88Strumenti e comandiSpie
Le spie di controllo descritte non sono
presenti in tutti i veicoli. Le descrizioni
si riferiscono a veicoli provvisti di stru‐ mentazione completa. La posizione
delle spie può variare in base all'equi‐ paggiamento. All'inserimento dell'ac‐
censione, gran parte delle spie si ac‐
cendono brevemente per una prova
di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione im‐
portantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
