OPEL MOVANO_B 2016.5 Ohjekirja (in Finnish)

Valaistus99Yleisiä tietojaJärjestelmän suorituskykyä voivat
huonontaa seuraavat tekijät:
● Äärimmäiset sääolosuhteet, esim. rankkasade, sumu tai lumi.
● Etukameran tai tuulilasin edessä on esteitä.
● Vastaan tulevien tai edellä aja‐ vien ajoneuvojen valoja ei ha‐
vaita.
● Ajovaloja ei ole säädetty oikein.
● Myös erilaiset heijastavat pinnat saattavat aiheuttaa sen, että jär‐
jestelmä ei havaitse muita ajo‐
neuvoja.
Kaukovalovilkku
Kaukovalovilkkua käytetään vetä‐
mällä vipua.Ajovalojen kantaman säätö
Ajovalojen kantaman säätö käsin
Lähivalojen ollessa kytkettyinä sovita
ajovalojen kantama auton kuormituk‐
seen, jotta vastaantuleva liikenne ei
häikäisty.
Käännä säätöpyörä valitsemaasi asentoon:
0:etuistuimella on matkustaja4:suurin sallittu kuormitusAjovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin
vasenta.
Maissa, joissa on vasemmanpuolei‐
nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Suunnata ajovalot korjaamolla.
Päiväajovalot Päiväajovalot parantavat auton näky‐
vyyttä päivänvalossa.
Valot syttyvät automaattisesti, kun sy‐ tytysvirta kytketään.
Jos auto on varustettu automaatti‐
sella valojen ohjauksella, järjestelmä
vaihtaa päiväajovalojen ja ajovalojen
välillä automaattisesti valaistusolo‐
suhteiden mukaan. Valoautomatiikka
3 97.

100ValaistusMukautuvat ajovalot
Kaarrevalo Ohjauskulmasta, ajonopeudesta ja
valitusta vaihteesta riippuen kaartee‐
seen ajettaessa syttyy lisävalo, joka
valaisee tiessä vastaavalla puolella
olevaa kaarretta.
Kaarrevalo kytkeytyy pois automaat‐
tisesti pidemmän käytön jälkeen sekä
auton nopeuden ylittäessä 40 km/h.
Varoitusvilkut
Käytetään painamalla ¨.
Voimakkaassa jarrutuksessa varoi‐
tusvilkut voivat kytkeytyä automaatti‐
sesti päälle. Kytke pois toiminnasta
painamalla ¨.
Suunta- ja
kaistanvaihtovilkutsiirrä vipua
ylöspäin:oikea suuntavilkkusiirrä vipua
alaspäin:vasen suunta‐
vilkku
Kun ohjauspyörä käännetään takai‐
sin, vipu palaa automaattisesti alku‐
peräiseen asentoonsa ja suuntavil‐
kun toiminta katkeaa. Pienten ohjaus‐ liikkeiden, kuten kaistanvaihdon, yh‐
teydessä näin ei tapahdu.
Käytä vilkkua kolme kertaa esim.
kaistanvaihdon yhteydessä siirtä‐
mällä vipu ensimmäiseen vasteeseen asti. Vapautettuna vipu ponnahtaa ta‐
kaisin.
Jos vipu siirretään ensimmäisen vas‐
teen ohi, suuntavilkku kytkeytyy kes‐
totoimintaan. Sammuta suuntavilkku
käsin siirtämällä vipu alkuperäiseen
asentoonsa.
Etusumuvalot

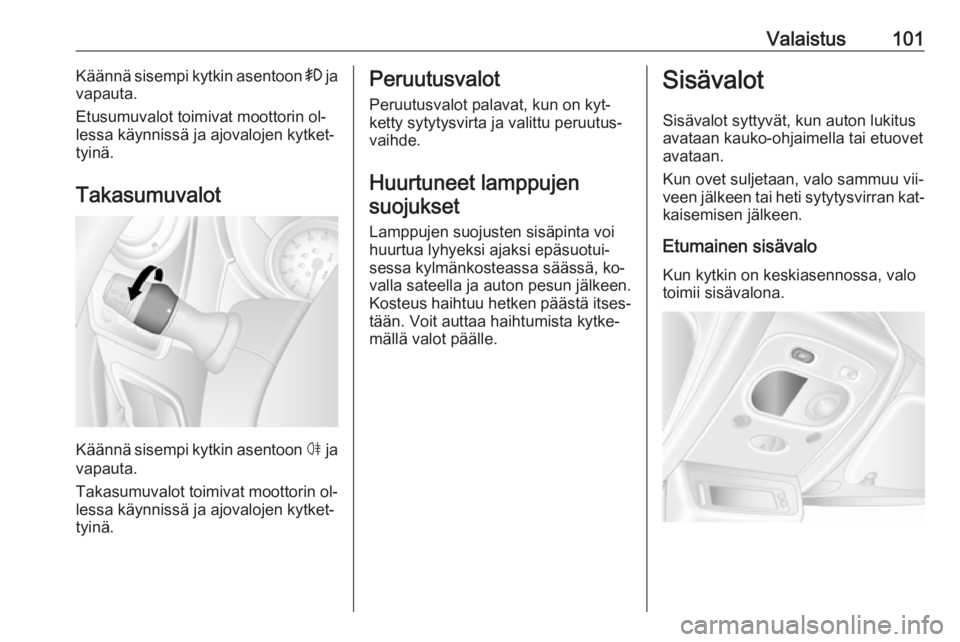

Valaistus101Käännä sisempi kytkin asentoon > ja
vapauta.
Etusumuvalot toimivat moottorin ol‐
lessa käynnissä ja ajovalojen kytket‐
tyinä.
Takasumuvalot
Käännä sisempi kytkin asentoon ø ja
vapauta.
Takasumuvalot toimivat moottorin ol‐ lessa käynnissä ja ajovalojen kytket‐
tyinä.
Peruutusvalot
Peruutusvalot palavat, kun on kyt‐
ketty sytytysvirta ja valittu peruutus‐
vaihde.
Huurtuneet lamppujen suojukset
Lamppujen suojusten sisäpinta voi
huurtua lyhyeksi ajaksi epäsuotui‐
sessa kylmänkosteassa säässä, ko‐
valla sateella ja auton pesun jälkeen.
Kosteus haihtuu hetken päästä itses‐ tään. Voit auttaa haihtumista kytke‐
mällä valot päälle.Sisävalot
Sisävalot syttyvät, kun auton lukitus
avataan kauko-ohjaimella tai etuovet
avataan.
Kun ovet suljetaan, valo sammuu vii‐
veen jälkeen tai heti sytytysvirran kat‐ kaisemisen jälkeen.
Etumainen sisävalo Kun kytkin on keskiasennossa, valo
toimii sisävalona.

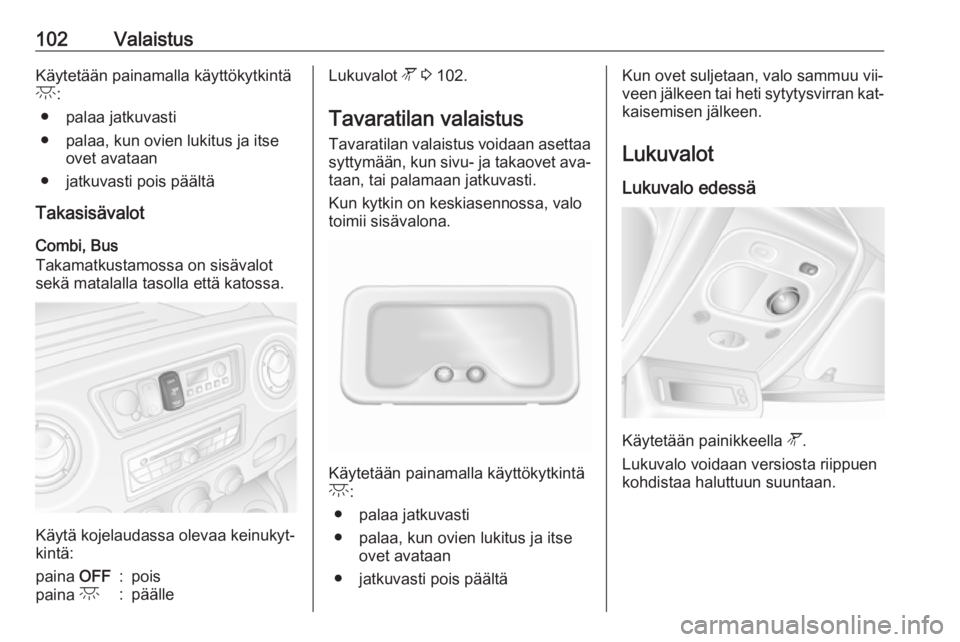

102ValaistusKäytetään painamalla käyttökytkintä
c :
● palaa jatkuvasti
● palaa, kun ovien lukitus ja itse ovet avataan
● jatkuvasti pois päältä
Takasisävalot
Combi, Bus
Takamatkustamossa on sisävalot
sekä matalalla tasolla että katossa.
Käytä kojelaudassa olevaa keinukyt‐
kintä:
paina OFF:poispaina c:päälleLukuvalot l 3 102.
Tavaratilan valaistus
Tavaratilan valaistus voidaan asettaa syttymään, kun sivu- ja takaovet ava‐
taan, tai palamaan jatkuvasti.
Kun kytkin on keskiasennossa, valo
toimii sisävalona.
Käytetään painamalla käyttökytkintä
c :
● palaa jatkuvasti
● palaa, kun ovien lukitus ja itse ovet avataan
● jatkuvasti pois päältä
Kun ovet suljetaan, valo sammuu vii‐
veen jälkeen tai heti sytytysvirran kat‐
kaisemisen jälkeen.
Lukuvalot Lukuvalo edessä
Käytetään painikkeella l.
Lukuvalo voidaan versiosta riippuen
kohdistaa haluttuun suuntaan.

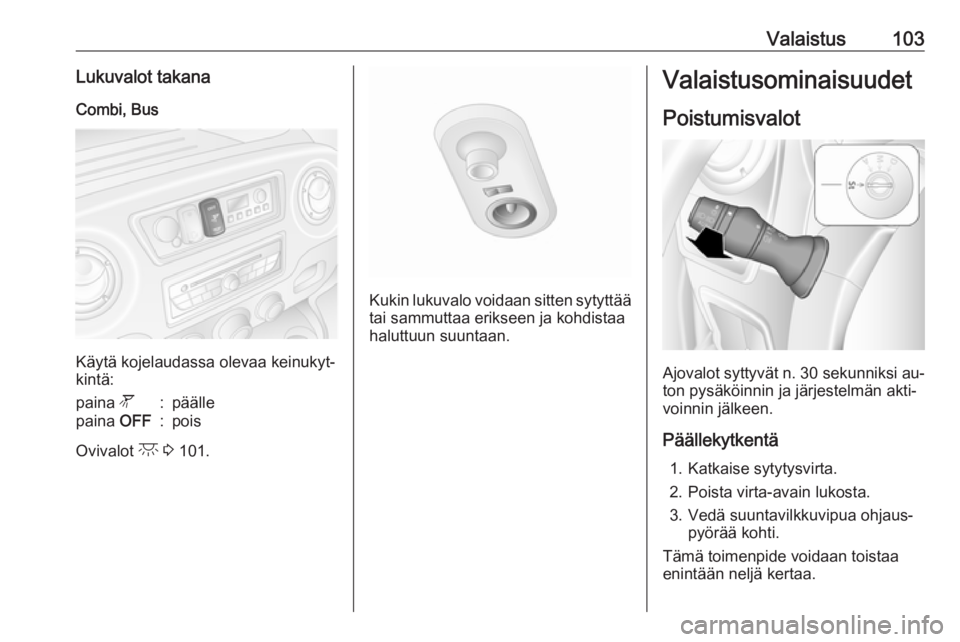

Valaistus103Lukuvalot takana
Combi, Bus
Käytä kojelaudassa olevaa keinukyt‐
kintä:
paina l:päällepaina OFF:pois
Ovivalot c 3 101.
Kukin lukuvalo voidaan sitten sytyttää
tai sammuttaa erikseen ja kohdistaahaluttuun suuntaan.
Valaistusominaisuudet
Poistumisvalot
Ajovalot syttyvät n. 30 sekunniksi au‐
ton pysäköinnin ja järjestelmän akti‐
voinnin jälkeen.
Päällekytkentä 1. Katkaise sytytysvirta.
2. Poista virta-avain lukosta.
3. Vedä suuntavilkkuvipua ohjaus‐ pyörää kohti.
Tämä toimenpide voidaan toistaa
enintään neljä kertaa.

104ValaistusAjovalot sammuvat heti, kun valokyt‐
kin käännetään mihin tahansa asen‐
toon ja palautetaan asentoon 7.
Akun purkautumisen esto
Jotta auton akku ei purkaudu sytytys‐ virran ollessa katkaistuna, jotkut sisä‐ valot voivat sammua automaattisesti
jonkin ajan kuluttua.

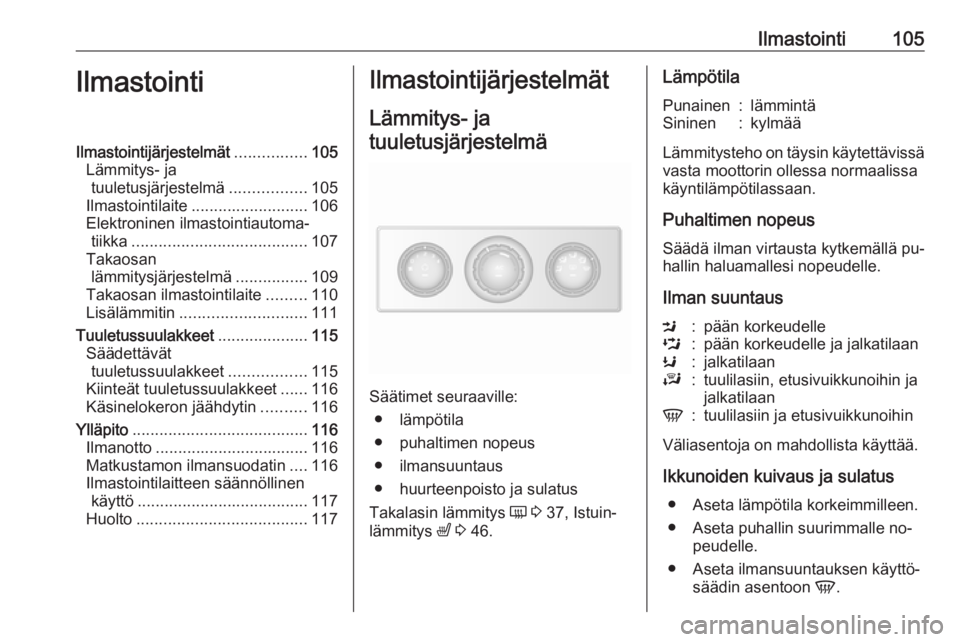

Ilmastointi105IlmastointiIlmastointijärjestelmät................105
Lämmitys- ja tuuletusjärjestelmä .................105
Ilmastointilaite .......................... 106
Elektroninen ilmastointiautoma‐ tiikka ....................................... 107
Takaosan lämmitysjärjestelmä ................109
Takaosan ilmastointilaite .........110
Lisälämmitin ............................ 111
Tuuletussuulakkeet ....................115
Säädettävät tuuletussuulakkeet .................115
Kiinteät tuuletussuulakkeet ......116
Käsinelokeron jäähdytin ..........116
Ylläpito ....................................... 116
Ilmanotto .................................. 116
Matkustamon ilmansuodatin ....116
Ilmastointilaitteen säännöllinen käyttö ...................................... 117
Huolto ...................................... 117Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ● lämpötila
● puhaltimen nopeus
● ilmansuuntaus
● huurteenpoisto ja sulatus
Takalasin lämmitys Ü 3 37, Istuin‐
lämmitys ß 3 46.
LämpötilaPunainen:lämmintäSininen:kylmää
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Puhaltimen nopeusSäädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.
Ilman suuntaus
M:pään korkeudelleL:pään korkeudelle ja jalkatilaanK:jalkatilaanJ:tuulilasiin, etusivuikkunoihin ja
jalkatilaanV:tuulilasiin ja etusivuikkunoihin
Väliasentoja on mahdollista käyttää.
Ikkunoiden kuivaus ja sulatus ● Aseta lämpötila korkeimmilleen.
● Aseta puhallin suurimmalle no‐ peudelle.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.

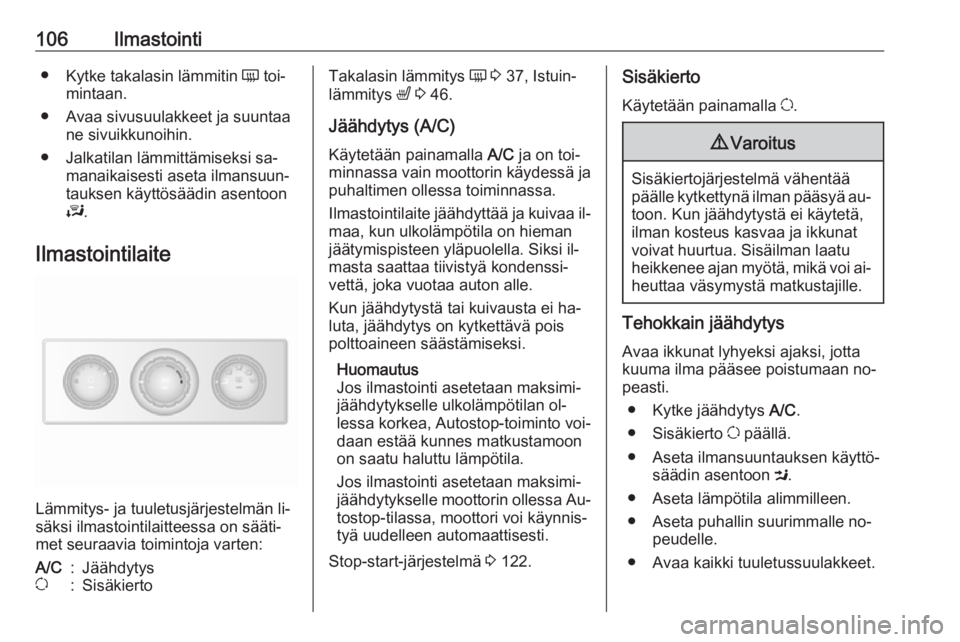

106Ilmastointi●Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
● Jalkatilan lämmittämiseksi sa‐ manaikaisesti aseta ilmansuun‐
tauksen käyttösäädin asentoon
J .
Ilmastointilaite
Lämmitys- ja tuuletusjärjestelmän li‐
säksi ilmastointilaitteessa on sääti‐
met seuraavia toimintoja varten:
A/C:Jäähdytysu:SisäkiertoTakalasin lämmitys Ü 3 37, Istuin‐
lämmitys ß 3 46.
Jäähdytys (A/C) Käytetään painamalla A/C ja on toi‐
minnassa vain moottorin käydessä ja
puhaltimen ollessa toiminnassa.
Ilmastointilaite jäähdyttää ja kuivaa il‐
maa, kun ulkolämpötila on hieman
jäätymispisteen yläpuolella. Siksi il‐
masta saattaa tiivistyä kondenssi‐
vettä, joka vuotaa auton alle.
Kun jäähdytystä tai kuivausta ei ha‐
luta, jäähdytys on kytkettävä pois
polttoaineen säästämiseksi.
Huomautus
Jos ilmastointi asetetaan maksimi‐
jäähdytykselle ulkolämpötilan ol‐
lessa korkea, Autostop-toiminto voi‐
daan estää kunnes matkustamoon
on saatu haluttu lämpötila.
Jos ilmastointi asetetaan maksimi‐
jäähdytykselle moottorin ollessa Au‐
tostop-tilassa, moottori voi käynnis‐
tyä uudelleen automaattisesti.
Stop-start-järjestelmä 3 122.Sisäkierto
Käytetään painamalla u.9 Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua. Sisäilman laatu
heikkenee ajan myötä, mikä voi ai‐ heuttaa väsymystä matkustajille.
Tehokkain jäähdytys
Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan no‐
peasti.
● Kytke jäähdytys A/C.
● Sisäkierto u päällä.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon M.
● Aseta lämpötila alimmilleen.
● Aseta puhallin suurimmalle no‐ peudelle.
● Avaa kaikki tuuletussuulakkeet.

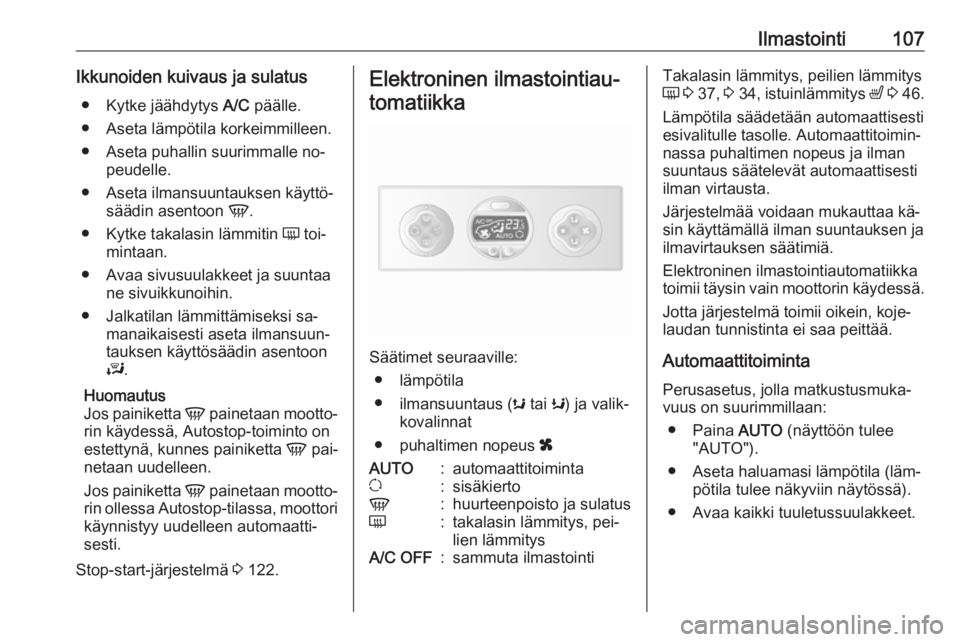

Ilmastointi107Ikkunoiden kuivaus ja sulatus● Kytke jäähdytys A/C päälle.
● Aseta lämpötila korkeimmilleen. ● Aseta puhallin suurimmalle no‐ peudelle.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.
● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
● Jalkatilan lämmittämiseksi sa‐ manaikaisesti aseta ilmansuun‐
tauksen käyttösäädin asentoon
J .
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V pai‐
netaan uudelleen.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 122.Elektroninen ilmastointiau‐
tomatiikka
Säätimet seuraaville: ● lämpötila
● ilmansuuntaus ( s tai K) ja valik‐
kovalinnat
● puhaltimen nopeus x
AUTO:automaattitoimintau:sisäkiertoV:huurteenpoisto ja sulatusÜ:takalasin lämmitys, pei‐
lien lämmitysA/C OFF:sammuta ilmastointiTakalasin lämmitys, peilien lämmitys
Ü 3 37 , 3 34 , istuinlämmitys ß 3 46.
Lämpötila säädetään automaattisesti esivalitulle tasolle. Automaattitoimin‐ nassa puhaltimen nopeus ja ilman
suuntaus säätelevät automaattisesti
ilman virtausta.
Järjestelmää voidaan mukauttaa kä‐
sin käyttämällä ilman suuntauksen ja
ilmavirtauksen säätimiä.
Elektroninen ilmastointiautomatiikka
toimii täysin vain moottorin käydessä.
Jotta järjestelmä toimii oikein, koje‐
laudan tunnistinta ei saa peittää.
Automaattitoiminta Perusasetus, jolla matkustusmuka‐
vuus on suurimmillaan:
● Paina AUTO (näyttöön tulee
"AUTO").
● Aseta haluamasi lämpötila (läm‐ pötila tulee näkyviin näytössä).
● Avaa kaikki tuuletussuulakkeet.

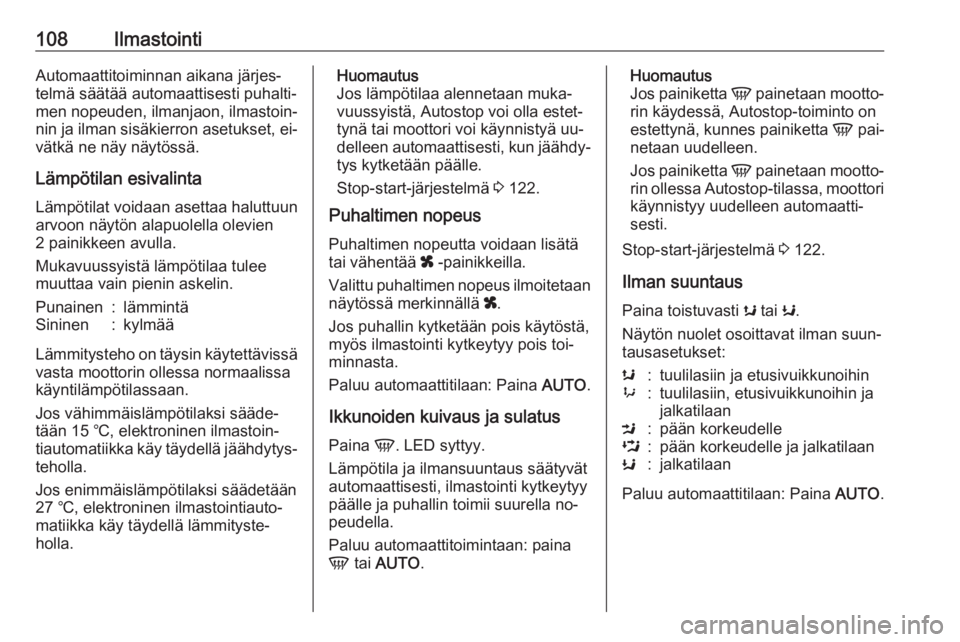

108IlmastointiAutomaattitoiminnan aikana järjes‐
telmä säätää automaattisesti puhalti‐
men nopeuden, ilmanjaon, ilmastoin‐
nin ja ilman sisäkierron asetukset, ei‐
vätkä ne näy näytössä.
Lämpötilan esivalinta
Lämpötilat voidaan asettaa haluttuun
arvoon näytön alapuolella olevien
2 painikkeen avulla.
Mukavuussyistä lämpötilaa tulee
muuttaa vain pienin askelin.Punainen:lämmintäSininen:kylmää
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Jos vähimmäislämpötilaksi sääde‐
tään 15 ℃, elektroninen ilmastoin‐
tiautomatiikka käy täydellä jäähdytys‐ teholla.
Jos enimmäislämpötilaksi säädetään
27 ℃, elektroninen ilmastointiauto‐
matiikka käy täydellä lämmityste‐
holla.
Huomautus
Jos lämpötilaa alennetaan muka‐
vuussyistä, Autostop voi olla estet‐
tynä tai moottori voi käynnistyä uu‐
delleen automaattisesti, kun jäähdy‐
tys kytketään päälle.
Stop-start-järjestelmä 3 122.
Puhaltimen nopeus
Puhaltimen nopeutta voidaan lisätä
tai vähentää x -painikkeilla.
Valittu puhaltimen nopeus ilmoitetaan
näytössä merkinnällä x.
Jos puhallin kytketään pois käytöstä, myös ilmastointi kytkeytyy pois toi‐minnasta.
Paluu automaattitilaan: Paina AUTO.
Ikkunoiden kuivaus ja sulatus Paina V. LED syttyy.
Lämpötila ja ilmansuuntaus säätyvät
automaattisesti, ilmastointi kytkeytyy
päälle ja puhallin toimii suurella no‐
peudella.
Paluu automaattitoimintaan: paina V tai AUTO .Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V pai‐
netaan uudelleen.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 122.
Ilman suuntaus Paina toistuvasti s tai K.
Näytön nuolet osoittavat ilman suun‐ tausasetukset:s:tuulilasiin ja etusivuikkunoihin9:tuulilasiin, etusivuikkunoihin ja
jalkatilaanM:pään korkeudelleL:pään korkeudelle ja jalkatilaanK:jalkatilaan
Paluu automaattitilaan: Paina AUTO.
