OPEL MOVANO_B 2016.5 Ohjekirja (in Finnish)

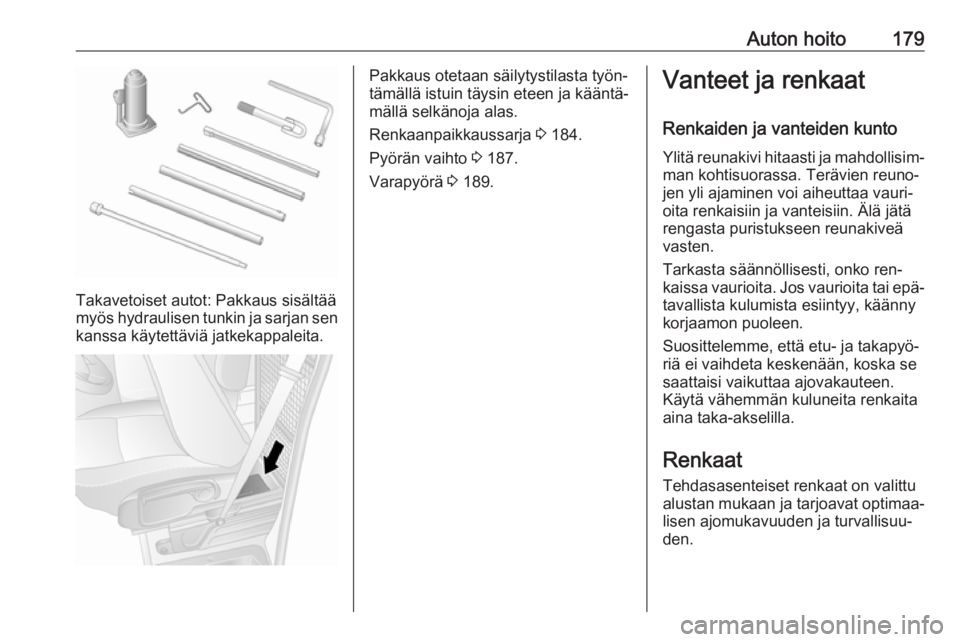

Auton hoito179
Takavetoiset autot: Pakkaus sisältää
myös hydraulisen tunkin ja sarjan sen
kanssa käytettäviä jatkekappaleita.
Pakkaus otetaan säilytystilasta työn‐
tämällä istuin täysin eteen ja kääntä‐
mällä selkänoja alas.
Renkaanpaikkaussarja 3 184.
Pyörän vaihto 3 187.
Varapyörä 3 189.Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Renkaat Tehdasasenteiset renkaat on valittualustan mukaan ja tarjoavat optimaa‐
lisen ajomukavuuden ja turvallisuu‐
den.

180Auton hoitoTalvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Suurimman nopeuden tarra on kiinni‐ tettävä maakohtaisten määräysten
mukaan kuljettajan näkökenttään.
Rengasmerkinnät
Esim. 215/65 R 16 C 109 R215:renkaan leveys, mm65:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaaC:kuorma- tai kaupallinen käyttö88:kantavuusindeksi, esim. 109
vastaa n. 1030 kg:aaR:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen so‐
veltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐ suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐ kaista vähintään 14 päivän välein jaaina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kuljettajan oven karmiin kiinnitettyyn
rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot. Täytä
aina renkaat tarrassa merkittyyn ren‐
gaspaineeseen.
Rengaspaineet 3 224.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 206.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät kaikki mahdolliset rengasyhdistelmät
3 224.

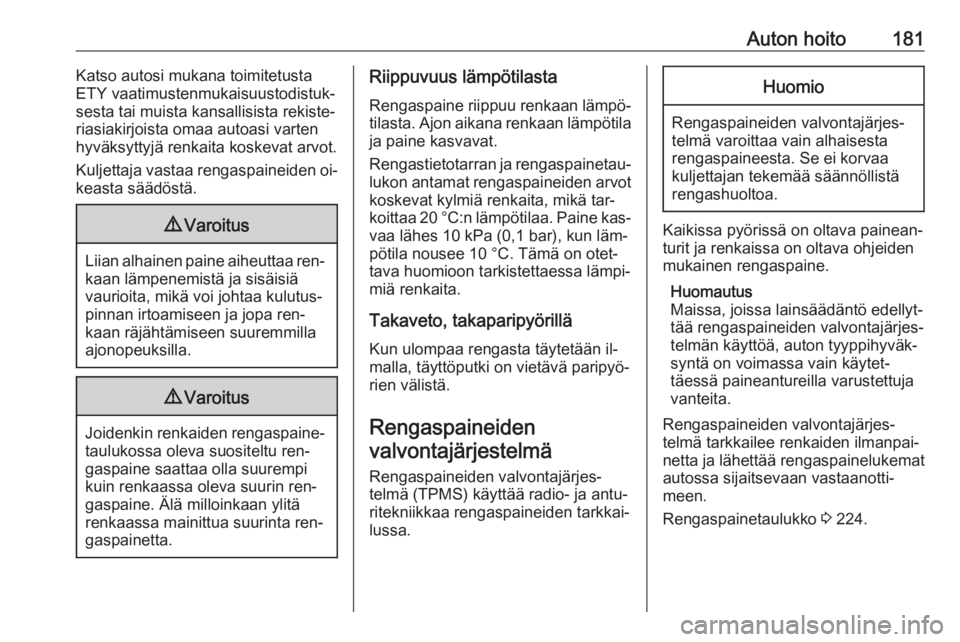

Auton hoito181Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐ sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu ren‐
gaspaine saattaa olla suurempi
kuin renkaassa oleva suurin ren‐
gaspaine. Älä milloinkaan ylitä
renkaassa mainittua suurinta ren‐
gaspainetta.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat.
Rengastietotarran ja rengaspainetau‐ lukon antamat rengaspaineiden arvot koskevat kylmiä renkaita, mikä tar‐
koittaa 20 °C:n lämpötilaa. Paine kas‐
vaa lähes 10 kPa (0,1 bar), kun läm‐
pötila nousee 10 °C. Tämä on otet‐
tava huomioon tarkistettaessa lämpi‐
miä renkaita.
Takaveto, takaparipyörillä
Kun ulompaa rengasta täytetään il‐
malla, täyttöputki on vietävä paripyö‐
rien välistä.
Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä (TPMS) käyttää radio- ja antu‐
ritekniikkaa rengaspaineiden tarkkai‐
lussa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Rengaspaineiden valvontajärjes‐
telmä tarkkailee renkaiden ilmanpai‐
netta ja lähettää rengaspainelukemat
autossa sijaitsevaan vastaanotti‐
meen.
Rengaspainetaulukko 3 224.

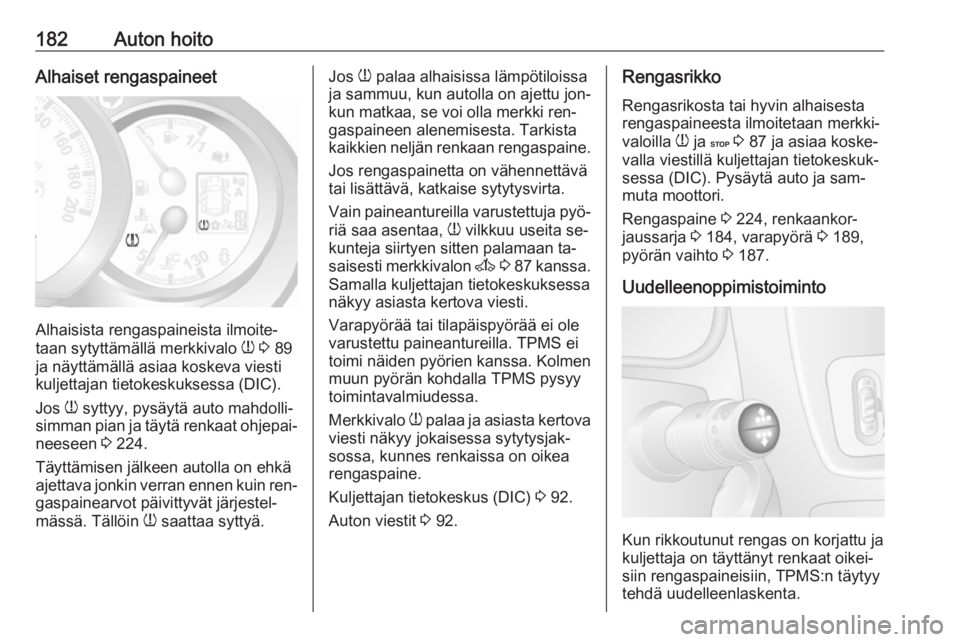

182Auton hoitoAlhaiset rengaspaineet
Alhaisista rengaspaineista ilmoite‐
taan sytyttämällä merkkivalo w 3 89
ja näyttämällä asiaa koskeva viesti
kuljettajan tietokeskuksessa (DIC).
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 224.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran ennen kuin ren‐ gaspainearvot päivittyvät järjestel‐
mässä. Tällöin w saattaa syttyä.
Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki ren‐
gaspaineen alenemisesta. Tarkista
kaikkien neljän renkaan rengaspaine.
Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta.
Vain paineantureilla varustettuja pyö‐ riä saa asentaa, w vilkkuu useita se‐
kunteja siirtyen sitten palamaan ta‐
saisesti merkkivalon A 3 87 kanssa.
Samalla kuljettajan tietokeskuksessa
näkyy asiasta kertova viesti.
Varapyörää tai tilapäispyörää ei ole
varustettu paineantureilla. TPMS ei
toimi näiden pyörien kanssa. Kolmen
muun pyörän kohdalla TPMS pysyy
toimintavalmiudessa.
Merkkivalo w palaa ja asiasta kertova
viesti näkyy jokaisessa sytytysjak‐
sossa, kunnes renkaissa on oikea
rengaspaine.
Kuljettajan tietokeskus (DIC) 3 92.
Auton viestit 3 92.Rengasrikko
Rengasrikosta tai hyvin alhaisesta
rengaspaineesta ilmoitetaan merkki‐
valoilla w ja C 3 87 ja asiaa koske‐
valla viestillä kuljettajan tietokeskuk‐
sessa (DIC). Pysäytä auto ja sam‐
muta moottori.
Rengaspaine 3 224, renkaankor‐
jaussarja 3 184, varapyörä 3 189,
pyörän vaihto 3 187.
Uudelleenoppimistoiminto
Kun rikkoutunut rengas on korjattu ja
kuljettaja on täyttänyt renkaat oikei‐
siin rengaspaineisiin, TPMS:n täytyy
tehdä uudelleenlaskenta.

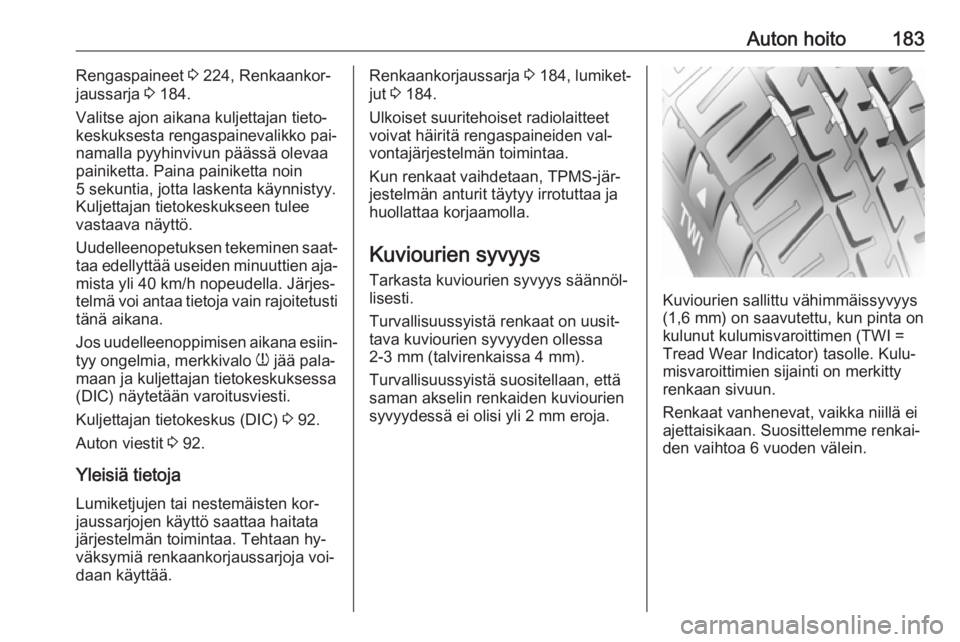

Auton hoito183Rengaspaineet 3 224, Renkaankor‐
jaussarja 3 184.
Valitse ajon aikana kuljettajan tieto‐
keskuksesta rengaspainevalikko pai‐
namalla pyyhinvivun päässä olevaa
painiketta. Paina painiketta noin
5 sekuntia, jotta laskenta käynnistyy.
Kuljettajan tietokeskukseen tulee
vastaava näyttö.
Uudelleenopetuksen tekeminen saat‐
taa edellyttää useiden minuuttien aja‐ mista yli 40 km/h nopeudella. Järjes‐
telmä voi antaa tietoja vain rajoitetusti tänä aikana.
Jos uudelleenoppimisen aikana esiin‐
tyy ongelmia, merkkivalo w jää pala‐
maan ja kuljettajan tietokeskuksessa (DIC) näytetään varoitusviesti.
Kuljettajan tietokeskus (DIC) 3 92.
Auton viestit 3 92.
Yleisiä tietoja
Lumiketjujen tai nestemäisten kor‐
jaussarjojen käyttö saattaa haitata
järjestelmän toimintaa. Tehtaan hy‐
väksymiä renkaankorjaussarjoja voi‐
daan käyttää.Renkaankorjaussarja 3 184, lumiket‐
jut 3 184.
Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden val‐
vontajärjestelmän toimintaa.
Kun renkaat vaihdetaan, TPMS-jär‐
jestelmän anturit täytyy irrotuttaa ja
huollattaa korjaamolla.
Kuviourien syvyys Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.

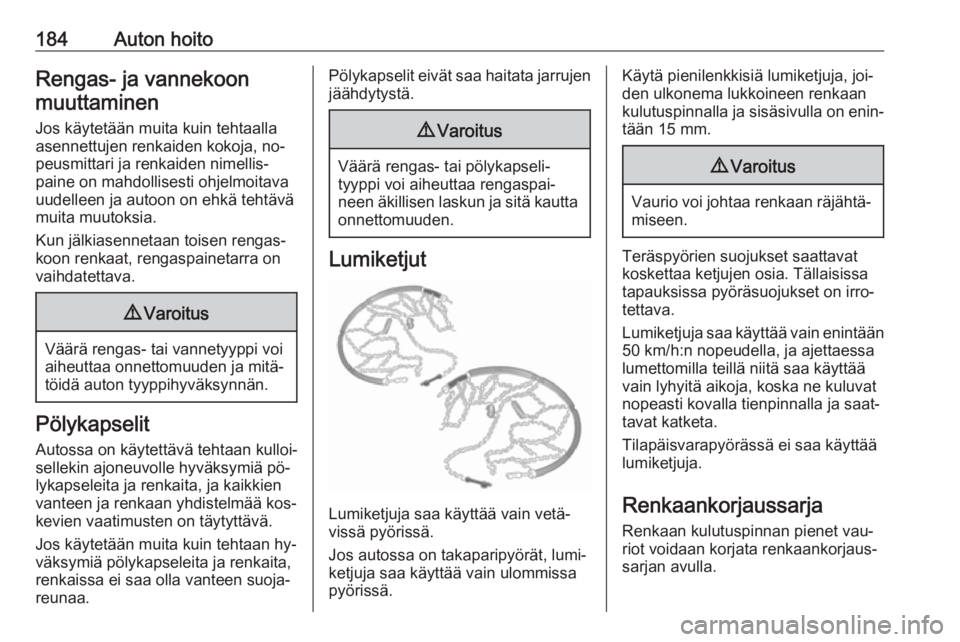

184Auton hoitoRengas- ja vannekoonmuuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐ lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Lumiketjut
Lumiketjuja saa käyttää vain vetä‐
vissä pyörissä.
Jos autossa on takaparipyörät, lumi‐
ketjuja saa käyttää vain ulommissa
pyörissä.
Käytä pienilenkkisiä lumiketjuja, joi‐
den ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enin‐ tään 15 mm.9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Teräspyörien suojukset saattavatkoskettaa ketjujen osia. Tällaisissa
tapauksissa pyöräsuojukset on irro‐
tettava.
Lumiketjuja saa käyttää vain enintään 50 km/h:n nopeudella, ja ajettaessa
lumettomilla teillä niitä saa käyttää
vain lyhyitä aikoja, koska ne kuluvat
nopeasti kovalla tienpinnalla ja saat‐
tavat katketa.
Tilapäisvarapyörässä ei saa käyttää
lumiketjuja.
Renkaankorjaussarja
Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.

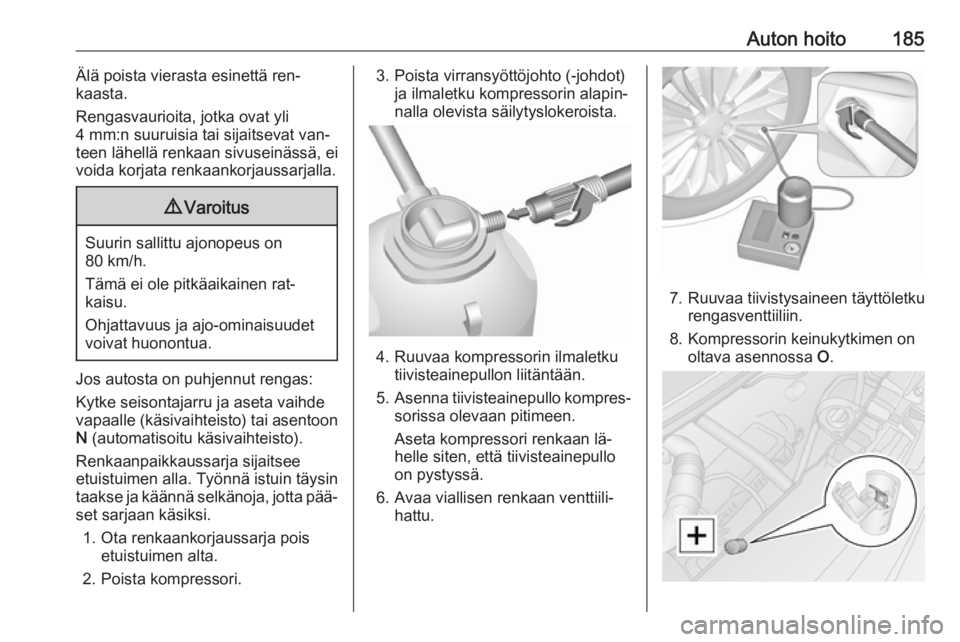

Auton hoito185Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat van‐
teen lähellä renkaan sivuseinässä, ei
voida korjata renkaankorjaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen rat‐
kaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Jos autosta on puhjennut rengas:
Kytke seisontajarru ja aseta vaihde vapaalle (käsivaihteisto) tai asentoon N (automatisoitu käsivaihteisto).
Renkaanpaikkaussarja sijaitsee
etuistuimen alla. Työnnä istuin täysin
taakse ja käännä selkänoja, jotta pää‐
set sarjaan käsiksi.
1. Ota renkaankorjaussarja pois etuistuimen alta.
2. Poista kompressori.
3. Poista virransyöttöjohto (-johdot) ja ilmaletku kompressorin alapin‐nalla olevista säilytyslokeroista.
4. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
5. Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan lä‐
helle siten, että tiivisteainepullo
on pystyssä.
6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa tiivistysaineen täyttöletkurengasventtiiliin.
8. Kompressorin keinukytkimen on oltava asennossa O.

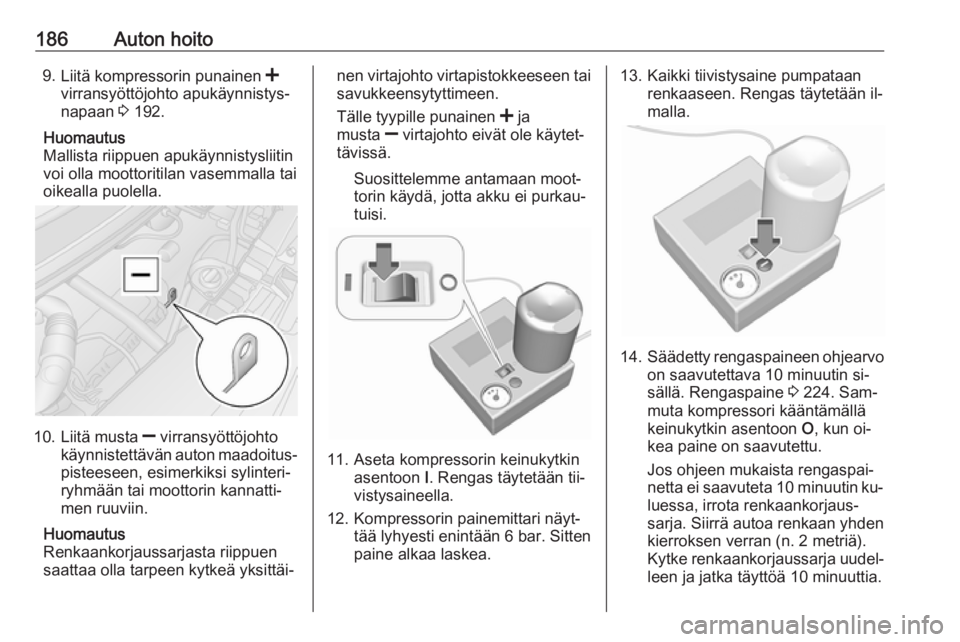

186Auton hoito9.Liitä kompressorin punainen <
virransyöttöjohto apukäynnistys‐
napaan 3 192.
Huomautus
Mallista riippuen apukäynnistysliitin
voi olla moottoritilan vasemmalla tai
oikealla puolella.
10. Liitä musta ] virransyöttöjohto
käynnistettävän auton maadoitus‐
pisteeseen, esimerkiksi sylinteri‐
ryhmään tai moottorin kannatti‐
men ruuviin.
Huomautus
Renkaankorjaussarjasta riippuen
saattaa olla tarpeen kytkeä yksittäi‐
nen virtajohto virtapistokkeeseen tai savukkeensytyttimeen.
Tälle tyypille punainen < ja
musta ] virtajohto eivät ole käytet‐
tävissä.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐
tuisi.
11. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tii‐
vistysaineella.
12. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 bar. Sitten
paine alkaa laskea.
13. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään il‐
malla.
14. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin si‐
sällä. Rengaspaine 3 224. Sam‐
muta kompressori kääntämällä
keinukytkin asentoon O, kun oi‐
kea paine on saavutettu.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin ku‐
luessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran (n. 2 metriä).
Kytke renkaankorjaussarja uudel‐ leen ja jatka täyttöä 10 minuuttia.

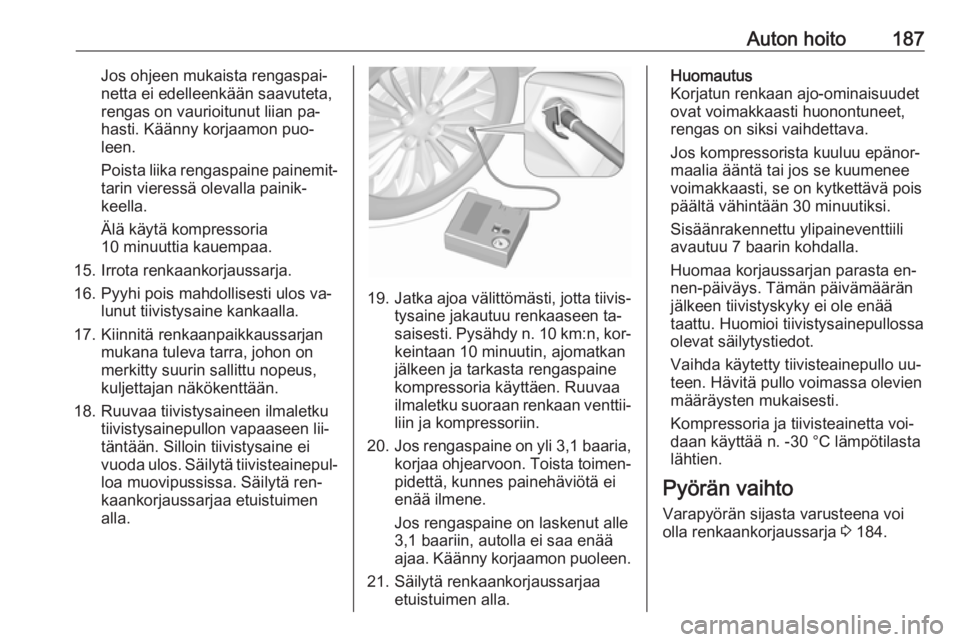

Auton hoito187Jos ohjeen mukaista rengaspai‐
netta ei edelleenkään saavuteta,
rengas on vaurioitunut liian pa‐
hasti. Käänny korjaamon puo‐
leen.
Poista liika rengaspaine painemit‐ tarin vieressä olevalla painik‐
keella.
Älä käytä kompressoria 10 minuuttia kauempaa.
15. Irrota renkaankorjaussarja.
16. Pyyhi pois mahdollisesti ulos va‐ lunut tiivistysaine kankaalla.
17. Kiinnitä renkaanpaikkaussarjan mukana tuleva tarra, johon on
merkitty suurin sallittu nopeus,
kuljettajan näkökenttään.
18. Ruuvaa tiivistysaineen ilmaletku tiivistysainepullon vapaaseen lii‐
täntään. Silloin tiivistysaine ei
vuoda ulos. Säilytä tiivisteainepul‐
loa muovipussissa. Säilytä ren‐
kaankorjaussarjaa etuistuimen
alla.
19. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen ta‐
saisesti. Pysähdy n. 10 km:n, kor‐
keintaan 10 minuutin, ajomatkan
jälkeen ja tarkasta rengaspaine
kompressoria käyttäen. Ruuvaa
ilmaletku suoraan renkaan venttii‐
liin ja kompressoriin.
20. Jos rengaspaine on yli 3,1 baaria,
korjaa ohjearvoon. Toista toimen‐ pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut alle
3,1 baariin, autolla ei saa enää
ajaa. Käänny korjaamon puoleen.
21. Säilytä renkaankorjaussarjaa etuistuimen alla.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu 7 baarin kohdalla.
Huomaa korjaussarjan parasta en‐
nen-päiväys. Tämän päivämäärän
jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo uu‐
teen. Hävitä pullo voimassa olevien
määräysten mukaisesti.
Kompressoria ja tiivisteainetta voi‐
daan käyttää n. -30 °C lämpötilasta
lähtien.
Pyörän vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja 3 184.

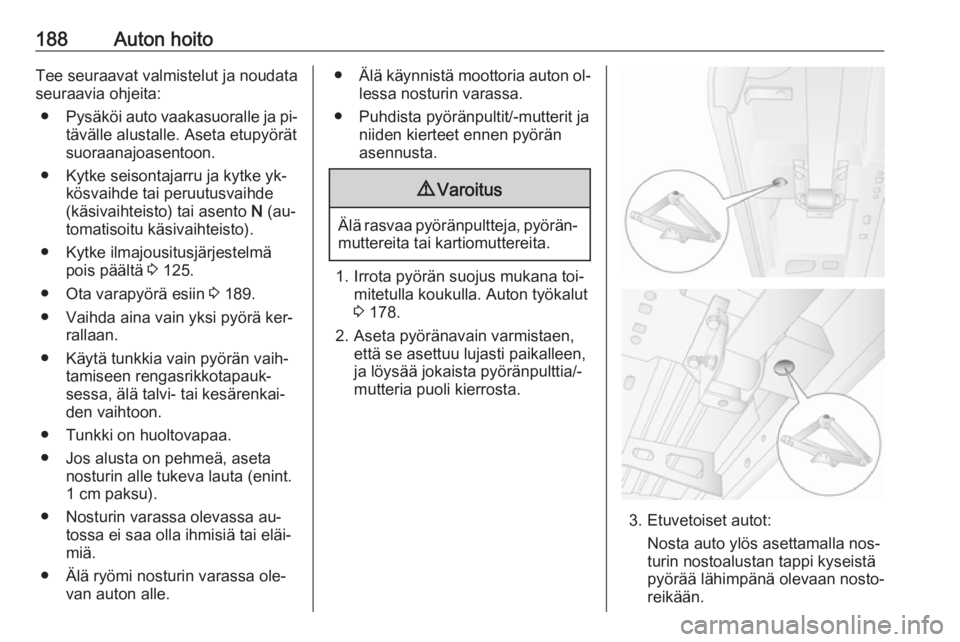

188Auton hoitoTee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pi‐
tävälle alustalle. Aseta etupyörät
suoraanajoasentoon.
● Kytke seisontajarru ja kytke yk‐ kösvaihde tai peruutusvaihde
(käsivaihteisto) tai asento N (au‐
tomatisoitu käsivaihteisto).
● Kytke ilmajousitusjärjestelmä pois päältä 3 125.
● Ota varapyörä esiin 3 189.
● Vaihda aina vain yksi pyörä ker‐ rallaan.
● Käytä tunkkia vain pyörän vaih‐ tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Tunkki on huoltovapaa.
● Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint.
1 cm paksu).
● Nosturin varassa olevassa au‐ tossa ei saa olla ihmisiä tai eläi‐
miä.
● Älä ryömi nosturin varassa ole‐ van auton alle.●Älä käynnistä moottoria auton ol‐
lessa nosturin varassa.
● Puhdista pyöränpultit/-mutterit ja niiden kierteet ennen pyörän
asennusta.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Irrota pyörän suojus mukana toi‐
mitetulla koukulla. Auton työkalut
3 178.
2. Aseta pyöränavain varmistaen, että se asettuu lujasti paikalleen,
ja löysää jokaista pyöränpulttia/-
mutteria puoli kierrosta.
3. Etuvetoiset autot:
Nosta auto ylös asettamalla nos‐
turin nostoalustan tappi kyseistä pyörää lähimpänä olevaan nosto‐
reikään.
