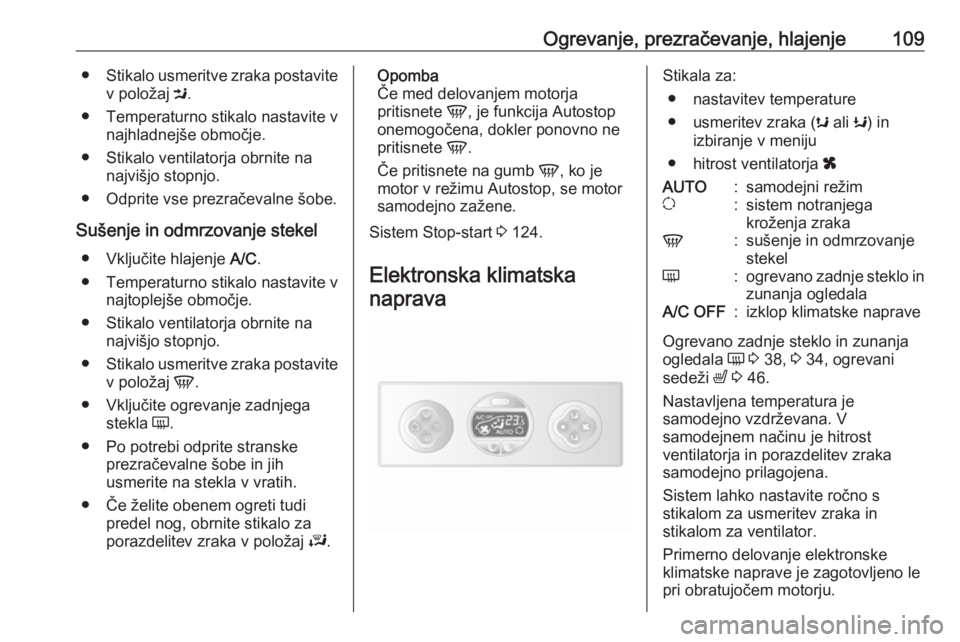

Ogrevanje, prezračevanje, hlajenje109●Stikalo usmeritve zraka postavite
v položaj M.
● Temperaturno stikalo nastavite v najhladnejše območje.
● Stikalo ventilatorja obrnite na najvišjo stopnjo.
● Odprite vse prezračevalne šobe.
Sušenje in odmrzovanje stekel ● Vključite hlajenje A/C.
● Temperaturno stikalo nastavite v najtoplejše območje.
● Stikalo ventilatorja obrnite na najvišjo stopnjo.
● Stikalo usmeritve zraka postavite
v položaj V.
● Vključite ogrevanje zadnjega stekla Ü.
● Po potrebi odprite stranske prezračevalne šobe in jih
usmerite na stekla v vratih.
● Če želite obenem ogreti tudi predel nog, obrnite stikalo za
porazdelitev zraka v položaj J.Opomba
Če med delovanjem motorja
pritisnete V, je funkcija Autostop
onemogočena, dokler ponovno ne
pritisnete V.
Če pritisnete na gumb V, ko je
motor v režimu Autostop, se motor
samodejno zažene.
Sistem Stop-start 3 124.
Elektronska klimatska napravaStikala za: ● nastavitev temperature
● usmeritev zraka ( s ali K) in
izbiranje v meniju
● hitrost ventilatorja xAUTO:samodejni režimu:sistem notranjega
kroženja zrakaV:sušenje in odmrzovanje
stekelÜ:ogrevano zadnje steklo in
zunanja ogledalaA/C OFF:izklop klimatske naprave
Ogrevano zadnje steklo in zunanja
ogledala Ü 3 38, 3 34, ogrevani
sedeži ß 3 46.
Nastavljena temperatura je
samodejno vzdrževana. V
samodejnem načinu je hitrost
ventilatorja in porazdelitev zraka
samodejno prilagojena.
Sistem lahko nastavite ročno s
stikalom za usmeritev zraka in
stikalom za ventilator.
Primerno delovanje elektronske
klimatske naprave je zagotovljeno le
pri obratujočem motorju.

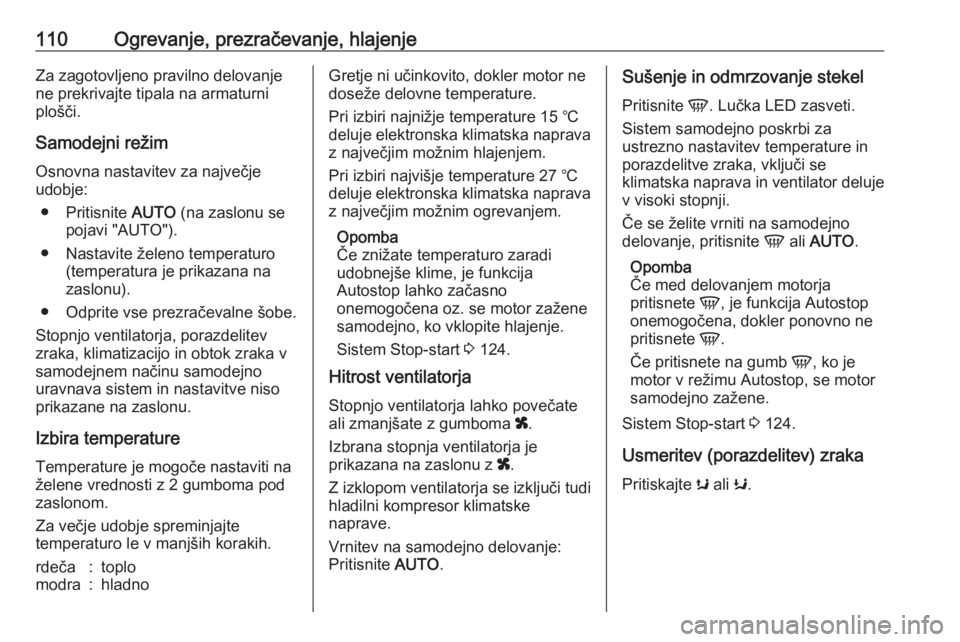

110Ogrevanje, prezračevanje, hlajenjeZa zagotovljeno pravilno delovanje
ne prekrivajte tipala na armaturni
plošči.
Samodejni režim
Osnovna nastavitev za največje
udobje:
● Pritisnite AUTO (na zaslonu se
pojavi "AUTO").
● Nastavite želeno temperaturo (temperatura je prikazana na
zaslonu).
● Odprite vse prezračevalne šobe.
Stopnjo ventilatorja, porazdelitev zraka, klimatizacijo in obtok zraka v
samodejnem načinu samodejno
uravnava sistem in nastavitve niso
prikazane na zaslonu.
Izbira temperature Temperature je mogoče nastaviti naželene vrednosti z 2 gumboma pod
zaslonom.
Za večje udobje spreminjajte
temperaturo le v manjših korakih.rdeča:toplomodra:hladnoGretje ni učinkovito, dokler motor ne
doseže delovne temperature.
Pri izbiri najnižje temperature 15 ℃
deluje elektronska klimatska naprava z največjim možnim hlajenjem.
Pri izbiri najvišje temperature 27 ℃
deluje elektronska klimatska naprava
z največjim možnim ogrevanjem.
Opomba
Če znižate temperaturo zaradi
udobnejše klime, je funkcija
Autostop lahko začasno
onemogočena oz. se motor zažene
samodejno, ko vklopite hlajenje.
Sistem Stop-start 3 124.
Hitrost ventilatorja
Stopnjo ventilatorja lahko povečate
ali zmanjšate z gumboma x.
Izbrana stopnja ventilatorja je
prikazana na zaslonu z x.
Z izklopom ventilatorja se izključi tudi
hladilni kompresor klimatske
naprave.
Vrnitev na samodejno delovanje:
Pritisnite AUTO.Sušenje in odmrzovanje stekel
Pritisnite V. Lučka LED zasveti.
Sistem samodejno poskrbi za
ustrezno nastavitev temperature in
porazdelitve zraka, vključi se
klimatska naprava in ventilator deluje v visoki stopnji.
Če se želite vrniti na samodejno
delovanje, pritisnite V ali AUTO .
Opomba
Če med delovanjem motorja
pritisnete V, je funkcija Autostop
onemogočena, dokler ponovno ne
pritisnete V.
Če pritisnete na gumb V, ko je
motor v režimu Autostop, se motor
samodejno zažene.
Sistem Stop-start 3 124.
Usmeritev (porazdelitev) zraka
Pritiskajte s ali K.

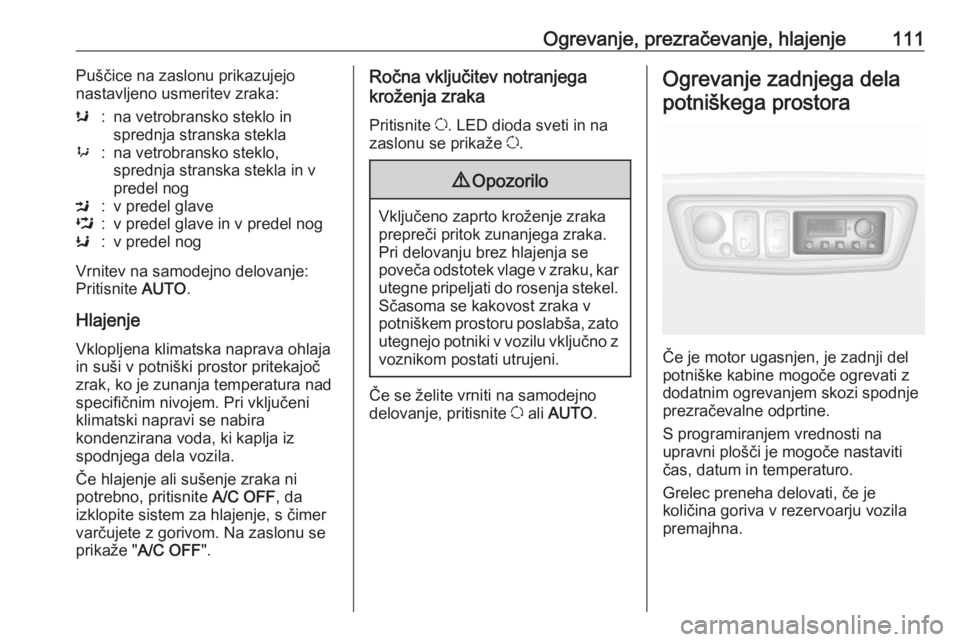

Ogrevanje, prezračevanje, hlajenje111Puščice na zaslonu prikazujejo
nastavljeno usmeritev zraka:s:na vetrobransko steklo in
sprednja stranska stekla9:na vetrobransko steklo,
sprednja stranska stekla in v
predel nogM:v predel glaveL:v predel glave in v predel nogK:v predel nog
Vrnitev na samodejno delovanje:
Pritisnite AUTO.
Hlajenje Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura nad
specifičnim nivojem. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Če hlajenje ali sušenje zraka ni
potrebno, pritisnite A/C OFF, da
izklopite sistem za hlajenje, s čimer
varčujete z gorivom. Na zaslonu se
prikaže " A/C OFF ".
Ročna vključitev notranjega
kroženja zraka
Pritisnite u. LED dioda sveti in na
zaslonu se prikaže u.9 Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel.
Sčasoma se kakovost zraka v
potniškem prostoru poslabša, zato
utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
Če se želite vrniti na samodejno
delovanje, pritisnite u ali AUTO .
Ogrevanje zadnjega dela
potniškega prostora
Če je motor ugasnjen, je zadnji del
potniške kabine mogoče ogrevati z
dodatnim ogrevanjem skozi spodnje
prezračevalne odprtine.
S programiranjem vrednosti na
upravni plošči je mogoče nastaviti čas, datum in temperaturo.
Grelec preneha delovati, če je
količina goriva v rezervoarju vozila
premajhna.

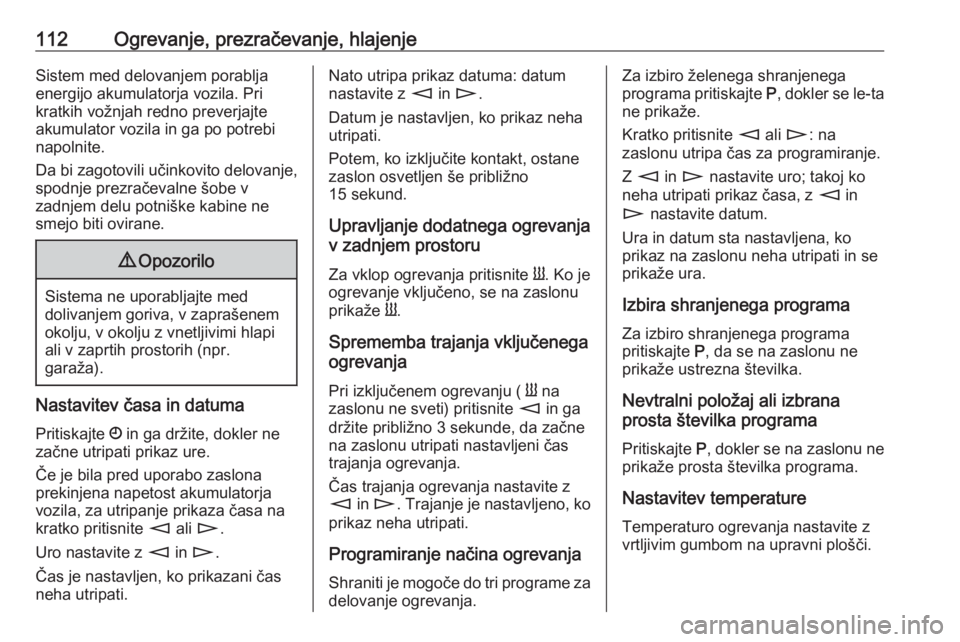

112Ogrevanje, prezračevanje, hlajenjeSistem med delovanjem porablja
energijo akumulatorja vozila. Pri
kratkih vožnjah redno preverjajte
akumulator vozila in ga po potrebi
napolnite.
Da bi zagotovili učinkovito delovanje,
spodnje prezračevalne šobe v
zadnjem delu potniške kabine ne
smejo biti ovirane.9 Opozorilo
Sistema ne uporabljajte med
dolivanjem goriva, v zaprašenem okolju, v okolju z vnetljivimi hlapi
ali v zaprtih prostorih (npr.
garaža).
Nastavitev časa in datuma
Pritiskajte Ö in ga držite, dokler ne
začne utripati prikaz ure.
Če je bila pred uporabo zaslona
prekinjena napetost akumulatorja
vozila, za utripanje prikaza časa na
kratko pritisnite m ali n.
Uro nastavite z m in n .
Čas je nastavljen, ko prikazani čas
neha utripati.
Nato utripa prikaz datuma: datum
nastavite z m in n .
Datum je nastavljen, ko prikaz neha
utripati.
Potem, ko izključite kontakt, ostane
zaslon osvetljen še približno
15 sekund.
Upravljanje dodatnega ogrevanja
v zadnjem prostoru
Za vklop ogrevanja pritisnite Y. Ko je
ogrevanje vključeno, se na zaslonu
prikaže Y.
Sprememba trajanja vključenega
ogrevanja
Pri izključenem ogrevanju ( Y na
zaslonu ne sveti) pritisnite m in ga
držite približno 3 sekunde, da začne
na zaslonu utripati nastavljeni čas
trajanja ogrevanja.
Čas trajanja ogrevanja nastavite z
m in n . Trajanje je nastavljeno, ko
prikaz neha utripati.
Programiranje načina ogrevanja
Shraniti je mogoče do tri programe za delovanje ogrevanja.Za izbiro želenega shranjenega
programa pritiskajte P, dokler se le-ta
ne prikaže.
Kratko pritisnite m ali n: na
zaslonu utripa čas za programiranje.
Z m in n nastavite uro; takoj ko
neha utripati prikaz časa, z m in
n nastavite datum.
Ura in datum sta nastavljena, ko
prikaz na zaslonu neha utripati in se
prikaže ura.
Izbira shranjenega programa
Za izbiro shranjenega programa
pritiskajte P, da se na zaslonu ne
prikaže ustrezna številka.
Nevtralni položaj ali izbrana
prosta številka programa
Pritiskajte P, dokler se na zaslonu ne
prikaže prosta številka programa.
Nastavitev temperature Temperaturo ogrevanja nastavite z
vrtljivim gumbom na upravni plošči.

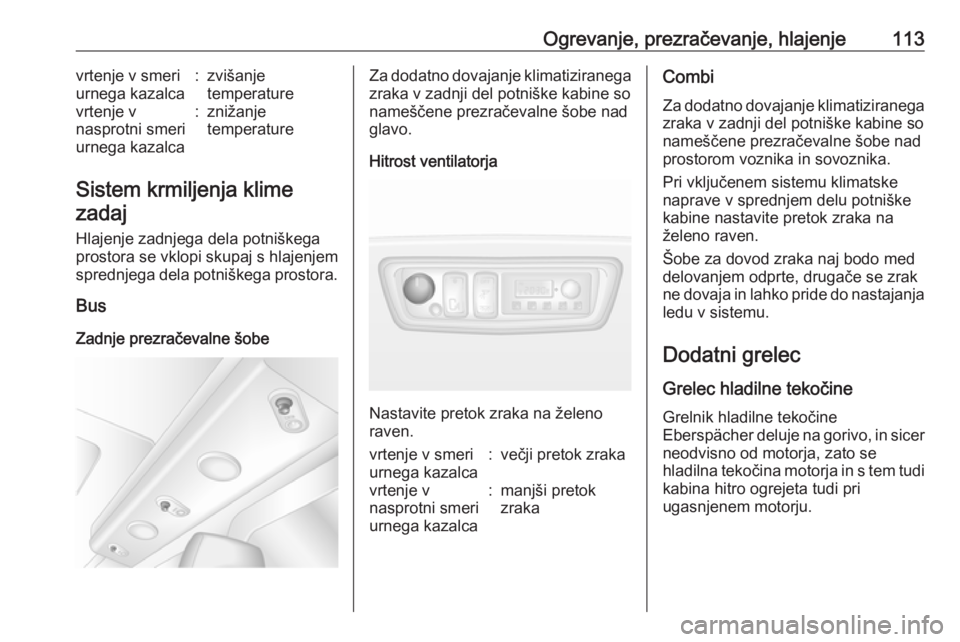

Ogrevanje, prezračevanje, hlajenje113vrtenje v smeri
urnega kazalca:zvišanje
temperaturevrtenje v
nasprotni smeri
urnega kazalca:znižanje
temperature
Sistem krmiljenja klime
zadaj
Hlajenje zadnjega dela potniškega
prostora se vklopi skupaj s hlajenjem
sprednjega dela potniškega prostora.
Bus
Zadnje prezračevalne šobe
Za dodatno dovajanje klimatiziranega
zraka v zadnji del potniške kabine so
nameščene prezračevalne šobe nad
glavo.
Hitrost ventilatorja
Nastavite pretok zraka na želeno
raven.
vrtenje v smeri
urnega kazalca:večji pretok zrakavrtenje v
nasprotni smeri
urnega kazalca:manjši pretok
zrakaCombi
Za dodatno dovajanje klimatiziranega
zraka v zadnji del potniške kabine so
nameščene prezračevalne šobe nad
prostorom voznika in sovoznika.
Pri vključenem sistemu klimatske
naprave v sprednjem delu potniške
kabine nastavite pretok zraka na
želeno raven.
Šobe za dovod zraka naj bodo med
delovanjem odprte, drugače se zrak
ne dovaja in lahko pride do nastajanja
ledu v sistemu.
Dodatni grelec Grelec hladilne tekočine
Grelnik hladilne tekočine
Eberspächer deluje na gorivo, in sicer neodvisno od motorja, zato se
hladilna tekočina motorja in s tem tudi
kabina hitro ogrejeta tudi pri
ugasnjenem motorju.

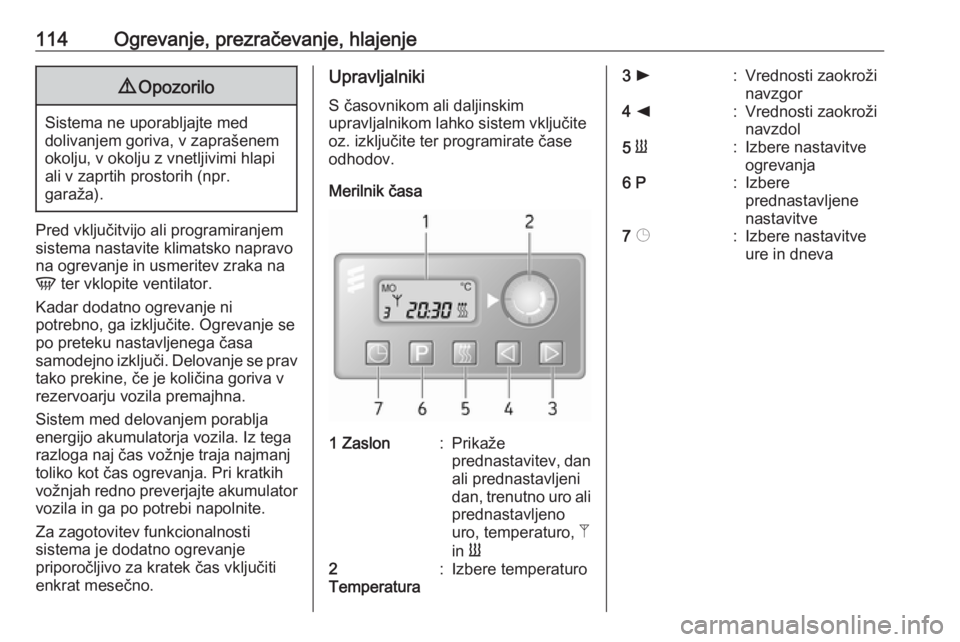

114Ogrevanje, prezračevanje, hlajenje9Opozorilo
Sistema ne uporabljajte med
dolivanjem goriva, v zaprašenem okolju, v okolju z vnetljivimi hlapi
ali v zaprtih prostorih (npr.
garaža).
Pred vključitvijo ali programiranjem
sistema nastavite klimatsko napravo
na ogrevanje in usmeritev zraka na
V ter vklopite ventilator.
Kadar dodatno ogrevanje ni
potrebno, ga izključite. Ogrevanje se
po preteku nastavljenega časa
samodejno izključi. Delovanje se prav tako prekine, če je količina goriva v
rezervoarju vozila premajhna.
Sistem med delovanjem porablja
energijo akumulatorja vozila. Iz tega
razloga naj čas vožnje traja najmanj
toliko kot čas ogrevanja. Pri kratkih
vožnjah redno preverjajte akumulator vozila in ga po potrebi napolnite.
Za zagotovitev funkcionalnosti
sistema je dodatno ogrevanje
priporočljivo za kratek čas vključiti
enkrat mesečno.
Upravljalniki
S časovnikom ali daljinskim
upravljalnikom lahko sistem vključite
oz. izključite ter programirate čase
odhodov.
Merilnik časa1 Zaslon:Prikaže
prednastavitev, dan
ali prednastavljeni
dan, trenutno uro ali
prednastavljeno
uro, temperaturo, Z
in Y2
Temperatura:Izbere temperaturo3 l:Vrednosti zaokroži
navzgor4 k:Vrednosti zaokroži
navzdol5 Y:Izbere nastavitve
ogrevanja6 P:Izbere
prednastavljene
nastavitve7 Þ:Izbere nastavitve
ure in dneva

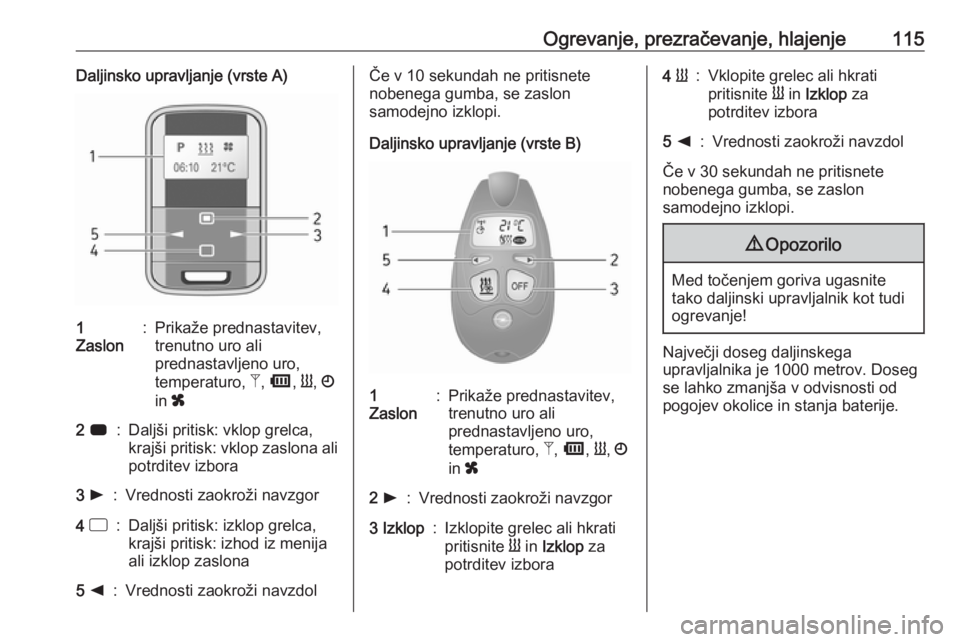

Ogrevanje, prezračevanje, hlajenje115Daljinsko upravljanje (vrste A)1
Zaslon:Prikaže prednastavitev,
trenutno uro ali
prednastavljeno uro,
temperaturo, Z, Ü , Y , Ö
in x2 7:Daljši pritisk: vklop grelca,
krajši pritisk: vklop zaslona ali
potrditev izbora3 l:Vrednosti zaokroži navzgor4 d:Daljši pritisk: izklop grelca,
krajši pritisk: izhod iz menija
ali izklop zaslona5 k:Vrednosti zaokroži navzdolČe v 10 sekundah ne pritisnete
nobenega gumba, se zaslon
samodejno izklopi.
Daljinsko upravljanje (vrste B)1
Zaslon:Prikaže prednastavitev,
trenutno uro ali
prednastavljeno uro,
temperaturo, Z, Ü , Y , Ö
in x2 l:Vrednosti zaokroži navzgor3 Izklop:Izklopite grelec ali hkrati
pritisnite Y in Izklop za
potrditev izbora4 Y:Vklopite grelec ali hkrati
pritisnite Y in Izklop za
potrditev izbora5 k:Vrednosti zaokroži navzdol
Če v 30 sekundah ne pritisnete
nobenega gumba, se zaslon
samodejno izklopi.
9 Opozorilo
Med točenjem goriva ugasnite
tako daljinski upravljalnik kot tudi
ogrevanje!
Največji doseg daljinskega
upravljalnika je 1000 metrov. Doseg se lahko zmanjša v odvisnosti od
pogojev okolice in stanja baterije.

116Ogrevanje, prezračevanje, hlajenje

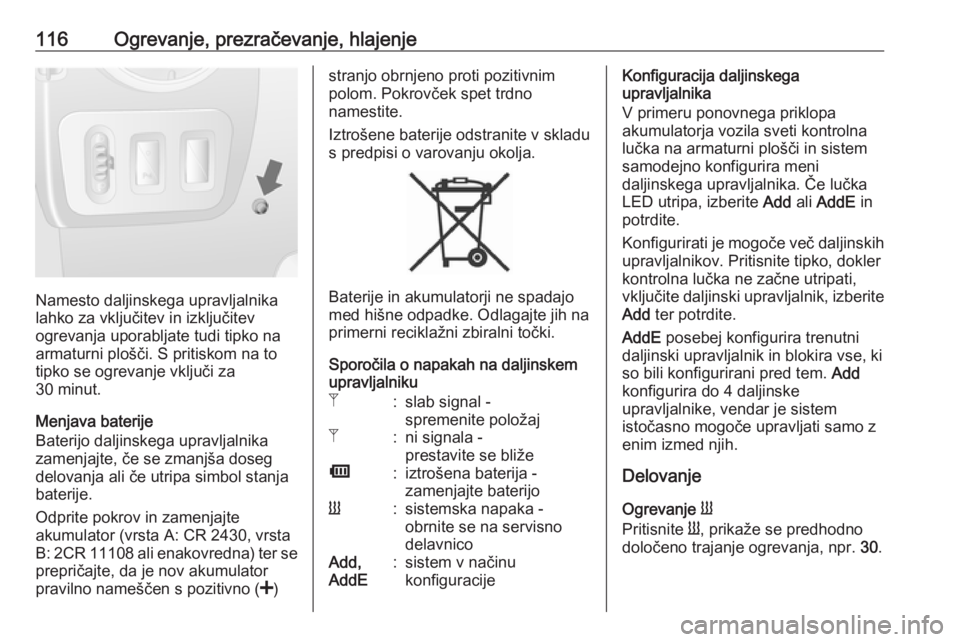

Namesto daljinskega upravljalnika
lahko za vključitev in izključitev
ogrevanja uporabljate tudi tipko na armaturni plošči. S pritiskom na to
tipko se ogrevanje vključi za
30 minut.
Menjava baterije
Baterijo daljinskega upravljalnika
zamenjajte, če se zmanjša doseg
delovanja ali če utripa simbol stanja
baterije.
Odprite pokrov in zamenjajte
akumulator (vrsta A: CR 2430, vrsta B: 2CR 11108 ali enakovredna) ter se
prepričajte, da je nov akumulator
pravilno nameščen s pozitivno ( <)
stranjo obrnjeno proti pozitivnim
polom. Pokrovček spet trdno
namestite.
Iztrošene baterije odstranite v skladu
s predpisi o varovanju okolja.
Baterije in akumulatorji ne spadajo
med hišne odpadke. Odlagajte jih na
primerni reciklažni zbiralni točki.
Sporočila o napakah na daljinskem
upravljalniku
Z:slab signal -
spremenite položajZ:ni signala -
prestavite se bližeÜ:iztrošena baterija -
zamenjajte baterijoY:sistemska napaka -
obrnite se na servisno
delavnicoAdd,
AddE:sistem v načinu
konfiguracijeKonfiguracija daljinskega
upravljalnika
V primeru ponovnega priklopa
akumulatorja vozila sveti kontrolna
lučka na armaturni plošči in sistem
samodejno konfigurira meni
daljinskega upravljalnika. Če lučka
LED utripa, izberite Add ali AddE in
potrdite.
Konfigurirati je mogoče več daljinskih upravljalnikov. Pritisnite tipko, dokler
kontrolna lučka ne začne utripati,
vključite daljinski upravljalnik, izberite
Add ter potrdite.
AddE posebej konfigurira trenutni
daljinski upravljalnik in blokira vse, ki
so bili konfigurirani pred tem. Add
konfigurira do 4 daljinske
upravljalnike, vendar je sistem
istočasno mogoče upravljati samo z
enim izmed njih.
Delovanje
Ogrevanje Y
Pritisnite Y, prikaže se predhodno
določeno trajanje ogrevanja, npr. 30.

Ogrevanje, prezračevanje, hlajenje117Če želite trajanje ogrevanja začasno
spremeniti, ga nastavite z k ali l in
potrdite. Izbrati je mogoče čas od 10
do 120 minut. Zaradi porabe goriva si
zabeležite trajanje ogrevanja.
Če jo želite izklopiti, znova pritisnite
Y .
Če želite spremeniti privzeto
predhodno določeno trajanje
ogrevanja, se prepričajte, da je gretje
izklopljeno, pritisnite in držite k,
dokler zaslon ne začne utripati in
nastavite z k ali l.
Programiranje P
Programirati je mogoče do 3
prednastavljene ure odhoda na dan
ali eno prednastavljeno uro odhoda
na teden.
● Enkrat pritisnite P, da izberete
prednastavljeno številko
pomnilnika 1.
● Dvakrat pritisnite P, da izberete
prednastavljeno številko
pomnilnika 2.● Trikrat pritisnite P, da izberete
številko prednastavljenega
pomnilnika 3.
● Znova pritisnite P za izhod iz
prednastavljenega pomnilnika.
Zaženite ogrevanje v 24 urah ● Pritisnite P, če želite izbrati
številko prednastavljenega
pomnilnika 1, 2 ali 3.
● Na kratko pritisnite k ali l;
prednastavljena ura bo začela
utripati.
● Nastavite prednastavljeno uro z k ali l.
● Pritisnite P za potrditev in izhod iz
prednastavljenega pomnilnika.
Zaženite ogrevanje v 7 dneh ● Pritisnite P, če želite izbrati
številko prednastavljenega
pomnilnika 1, 2 ali 3.
● Na kratko pritisnite k ali l;
prednastavljena ura bo začela
utripati.
● Nastavite prednastavljeno uro z k ali l.● Po 5 sekundah začne
prednastavljeni dan utripati.
● Nastavite prednastavljeni dan z k ali l.
● Prednastavljena ura in dan se nastavita, ko se na zaslonu
spremeni trenutna ura.
Nastavitev ure in dneva Þ
V primeru odklopa ali prenizke
napetosti akumulatorja vozila je treba
upravljalnik ponastaviti.
● Pritisnite in držite Þ, dokler ne
začne utripati prikaz ure.
● Pritisnite k ali l, če želite
spremeniti trenutno uro.
● Ura se shrani, ko zaslon preneha
utripati.
● Počakajte, da začne utripati dan.
● Pritisnite k ali l, če želite
spremeniti dan.
● Dan se shrani, ko zaslon preneha
utripati.
Stopnja ogrevanja
Stopnjo ogrevanja med
programiranimi časi odhoda lahko
nastavite med 10 in 30℃.

118Ogrevanje, prezračevanje, hlajenjeNastavite s številčnico za predhodno
nastavitev temperature.Prezračevalne šobe
Nastavljive prezračevalne šobe
Pri vključenem hlajenju
(kompresorju) mora biti odprta vsaj
ena prezračevalna šoba, da bi ne
prišlo zaradi statike zraka do
zaledenitve izparilnika.
Sredinske prezračevalne šobe
Šobo pritisnite, da se odpre.
Smer pritoka zraka nastavite s
pomikom šobe.
Prezračevalno šobo zaprite tako, da
jo pritisnete.
Stranske prezračevalne šobe
Šobo pritisnite, da se odpre.
Smer pritoka zraka nastavite s
pomikom šobe.
Odvisno od položaja temperaturnega
stikala bo skozi stranske šobe
pritekajoč zrak ogret ali neogret.
