OPEL MOVANO_B 2016 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2016, Model line: MOVANO_B, Model: OPEL MOVANO_B 2016Pages: 247, PDF Dimensioni: 5.63 MB
Page 11 of 247

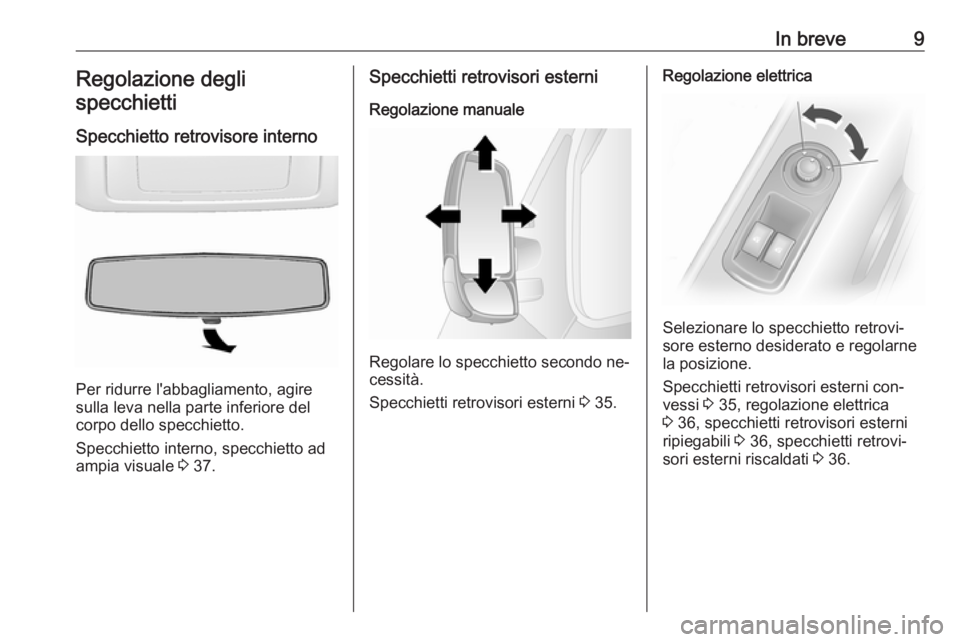

In breve9Regolazione degli
specchietti
Specchietto retrovisore interno
Per ridurre l'abbagliamento, agire
sulla leva nella parte inferiore del
corpo dello specchietto.
Specchietto interno, specchietto ad ampia visuale 3 37.
Specchietti retrovisori esterni
Regolazione manuale
Regolare lo specchietto secondo ne‐
cessità.
Specchietti retrovisori esterni 3 35.
Regolazione elettrica
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 35, regolazione elettrica
3 36, specchietti retrovisori esterni
ripiegabili 3 36, specchietti retrovi‐
sori esterni riscaldati 3 36.
Page 12 of 247

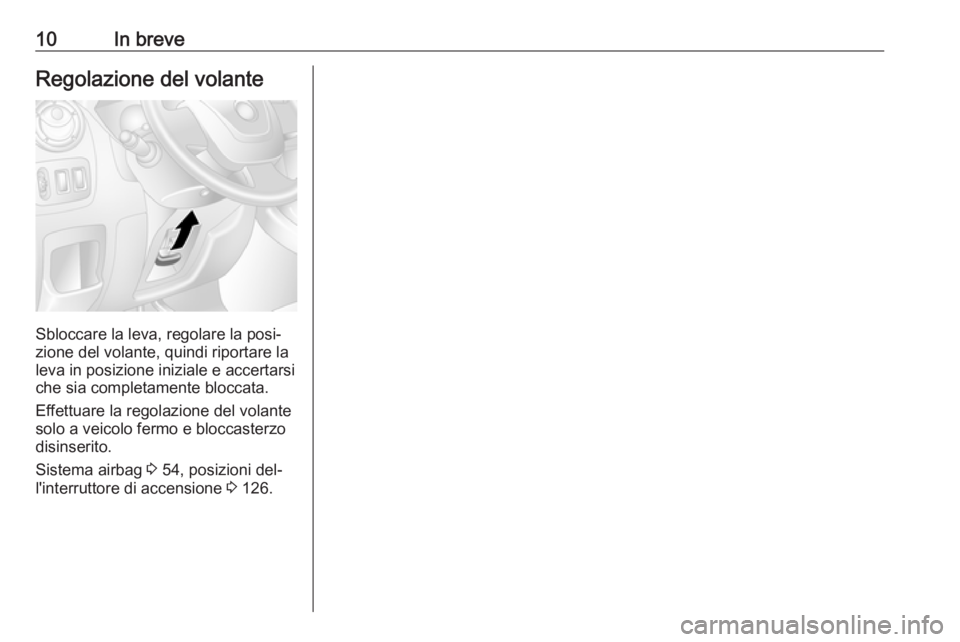

10In breveRegolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 54, posizioni del‐
l'interruttore di accensione 3 126.
Page 13 of 247

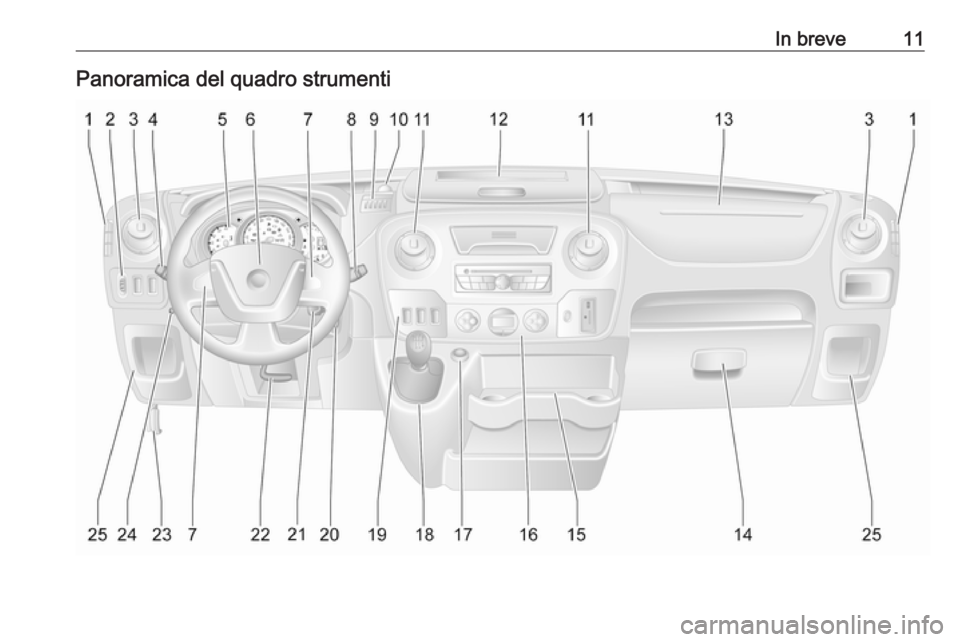

In breve11Panoramica del quadro strumenti
Page 14 of 247

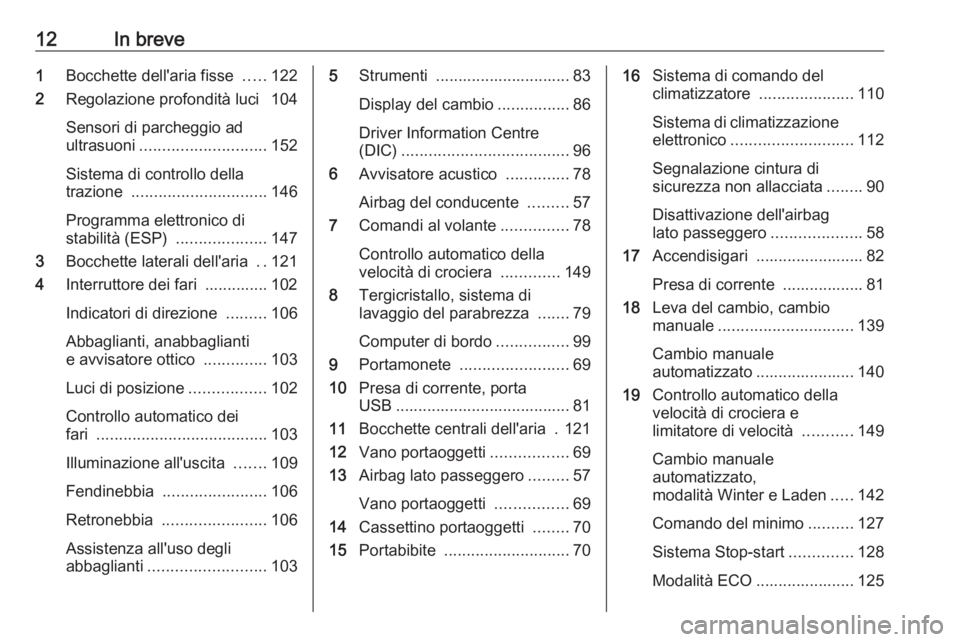

12In breve1Bocchette dell'aria fisse .....122
2 Regolazione profondità luci 104
Sensori di parcheggio ad
ultrasuoni ............................ 152
Sistema di controllo della
trazione .............................. 146
Programma elettronico di
stabilità (ESP) ....................147
3 Bocchette laterali dell'aria ..121
4 Interruttore dei fari .............. 102
Indicatori di direzione .........106
Abbaglianti, anabbaglianti
e avvisatore ottico ..............103
Luci di posizione .................102
Controllo automatico dei
fari ...................................... 103
Illuminazione all'uscita .......109
Fendinebbia ....................... 106
Retronebbia ....................... 106
Assistenza all'uso degli
abbaglianti .......................... 1035Strumenti .............................. 83
Display del cambio ................86
Driver Information Centre
(DIC) ..................................... 96
6 Avvisatore acustico ..............78
Airbag del conducente .........57
7 Comandi al volante ...............78
Controllo automatico della
velocità di crociera .............149
8 Tergicristallo, sistema di
lavaggio del parabrezza .......79
Computer di bordo ................99
9 Portamonete ........................ 69
10 Presa di corrente, porta
USB ....................................... 81
11 Bocchette centrali dell'aria . 121
12 Vano portaoggetti .................69
13 Airbag lato passeggero .........57
Vano portaoggetti ................69
14 Cassettino portaoggetti ........70
15 Portabibite ............................ 7016Sistema di comando del
climatizzatore .....................110
Sistema di climatizzazione
elettronico ........................... 112
Segnalazione cintura di
sicurezza non allacciata ........90
Disattivazione dell'airbag
lato passeggero ....................58
17 Accendisigari ........................ 82
Presa di corrente .................. 81
18 Leva del cambio, cambio
manuale .............................. 139
Cambio manuale
automatizzato ...................... 140
19 Controllo automatico della
velocità di crociera e
limitatore di velocità ...........149
Cambio manuale
automatizzato,
modalità Winter e Laden .....142
Comando del minimo ..........127
Sistema Stop-start ..............128
Modalità ECO ...................... 125
Page 15 of 247

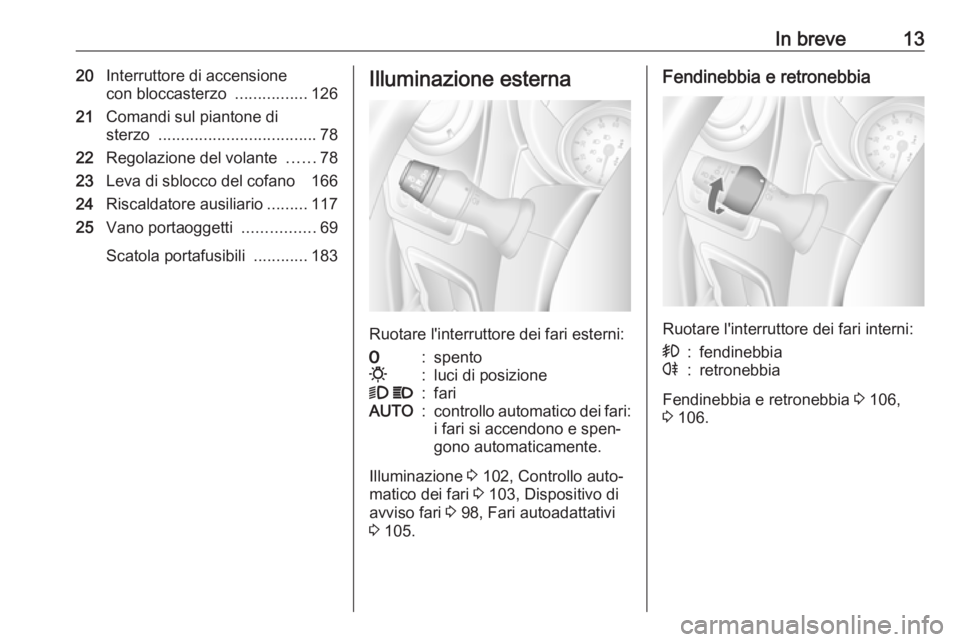

In breve1320Interruttore di accensione
con bloccasterzo ................126
21 Comandi sul piantone di
sterzo ................................... 78
22 Regolazione del volante ......78
23 Leva di sblocco del cofano 166
24 Riscaldatore ausiliario .........117
25 Vano portaoggetti ................69
Scatola portafusibili ............183Illuminazione esterna
Ruotare l'interruttore dei fari esterni:
7:spento0:luci di posizione9 P:fariAUTO:controllo automatico dei fari:
i fari si accendono e spen‐
gono automaticamente.
Illuminazione 3 102, Controllo auto‐
matico dei fari 3 103, Dispositivo di
avviso fari 3 98, Fari autoadattativi
3 105.
Fendinebbia e retronebbia
Ruotare l'interruttore dei fari interni:
>:fendinebbiar:retronebbia
Fendinebbia e retronebbia 3 106,
3 106.
Page 16 of 247

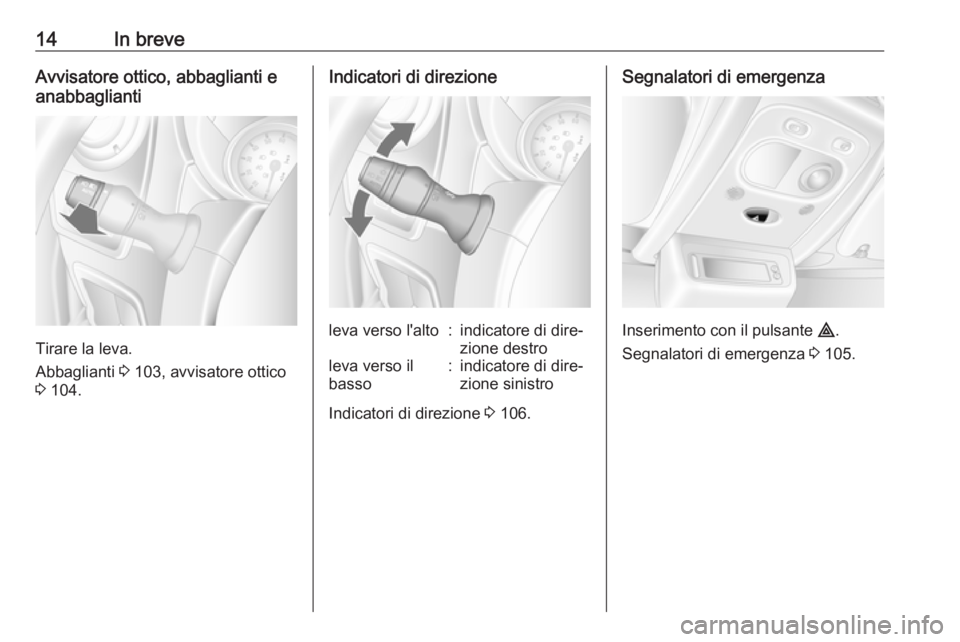

14In breveAvvisatore ottico, abbaglianti e
anabbaglianti
Tirare la leva.
Abbaglianti 3 103, avvisatore ottico
3 104.
Indicatori di direzioneleva verso l'alto:indicatore di dire‐
zione destroleva verso il
basso:indicatore di dire‐
zione sinistro
Indicatori di direzione 3 106.
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 105.
Page 17 of 247

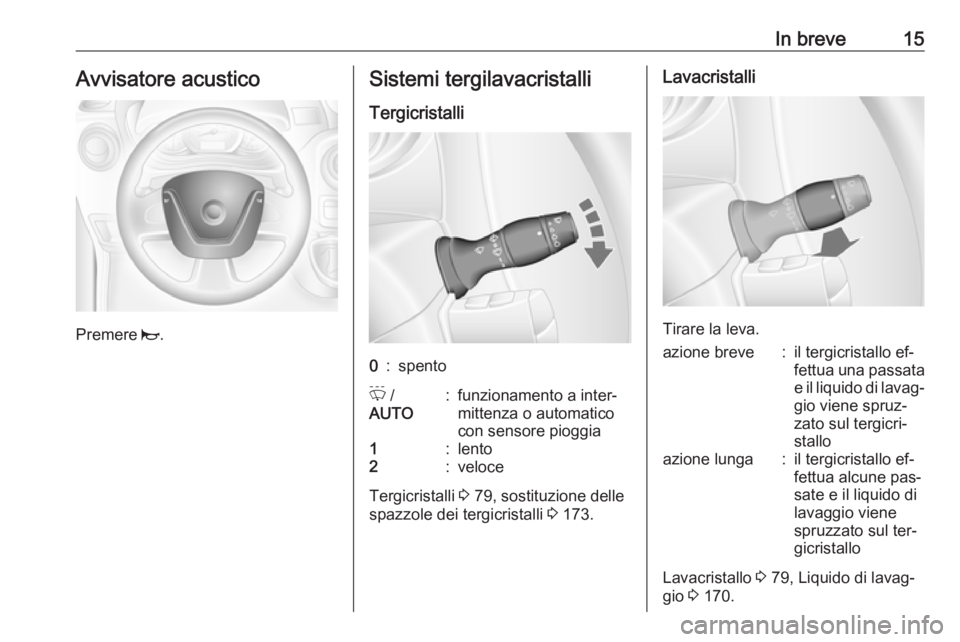

In breve15Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
Tergicristalli0:spentoP /
AUTO:funzionamento a inter‐
mittenza o automatico
con sensore pioggia1:lento2:veloce
Tergicristalli 3 79, sostituzione delle
spazzole dei tergicristalli 3 173.
Lavacristalli
Tirare la leva.
azione breve:il tergicristallo ef‐
fettua una passata e il liquido di lavag‐gio viene spruz‐
zato sul tergicri‐
stalloazione lunga:il tergicristallo ef‐
fettua alcune pas‐
sate e il liquido di
lavaggio viene
spruzzato sul ter‐
gicristallo
Lavacristallo 3 79, Liquido di lavag‐
gio 3 170.
Page 18 of 247

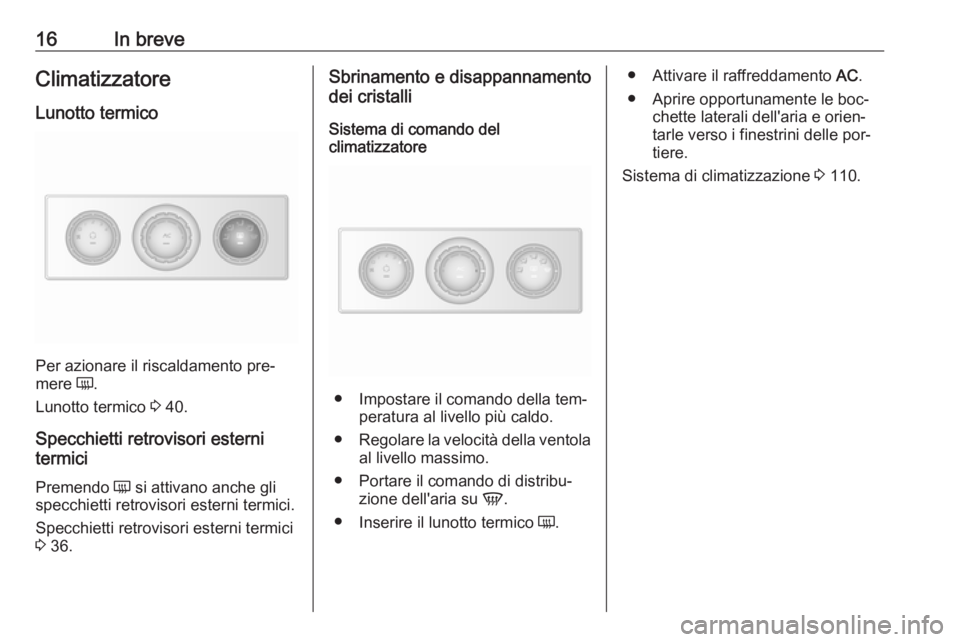

16In breveClimatizzatore
Lunotto termico
Per azionare il riscaldamento pre‐
mere Ü.
Lunotto termico 3 40.
Specchietti retrovisori esterni
termici
Premendo Ü si attivano anche gli
specchietti retrovisori esterni termici.
Specchietti retrovisori esterni termici
3 36.
Sbrinamento e disappannamento
dei cristalli
Sistema di comando del
climatizzatore
● Impostare il comando della tem‐
peratura al livello più caldo.
● Regolare la velocità della ventola
al livello massimo.
● Portare il comando di distribu‐ zione dell'aria su V.
● Inserire il lunotto termico Ü.
● Attivare il raffreddamento AC.
● Aprire opportunamente le boc‐ chette laterali dell'aria e orien‐
tarle verso i finestrini delle por‐
tiere.
Sistema di climatizzazione 3 110.
Page 19 of 247

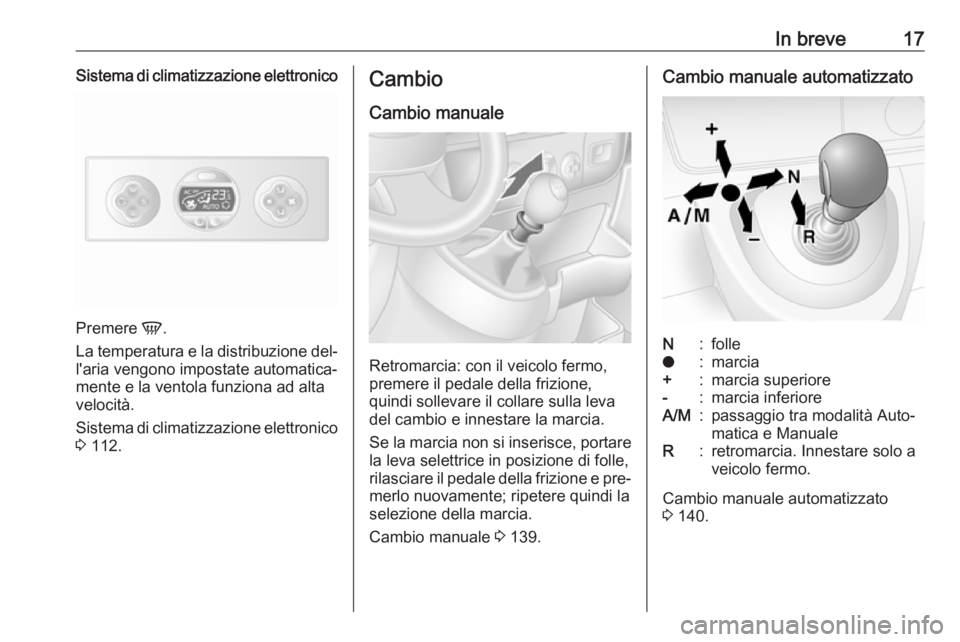

In breve17Sistema di climatizzazione elettronico
Premere V.
La temperatura e la distribuzione del‐
l'aria vengono impostate automatica‐
mente e la ventola funziona ad alta
velocità.
Sistema di climatizzazione elettronico 3 112.
Cambio
Cambio manuale
Retromarcia: con il veicolo fermo,
premere il pedale della frizione,
quindi sollevare il collare sulla leva del cambio e innestare la marcia.
Se la marcia non si inserisce, portare la leva selettrice in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la selezione della marcia.
Cambio manuale 3 139.
Cambio manuale automatizzatoN:folleo:marcia+:marcia superiore-:marcia inferioreA/M:passaggio tra modalità Auto‐
matica e ManualeR:retromarcia. Innestare solo a
veicolo fermo.
Cambio manuale automatizzato
3 140.
Page 20 of 247

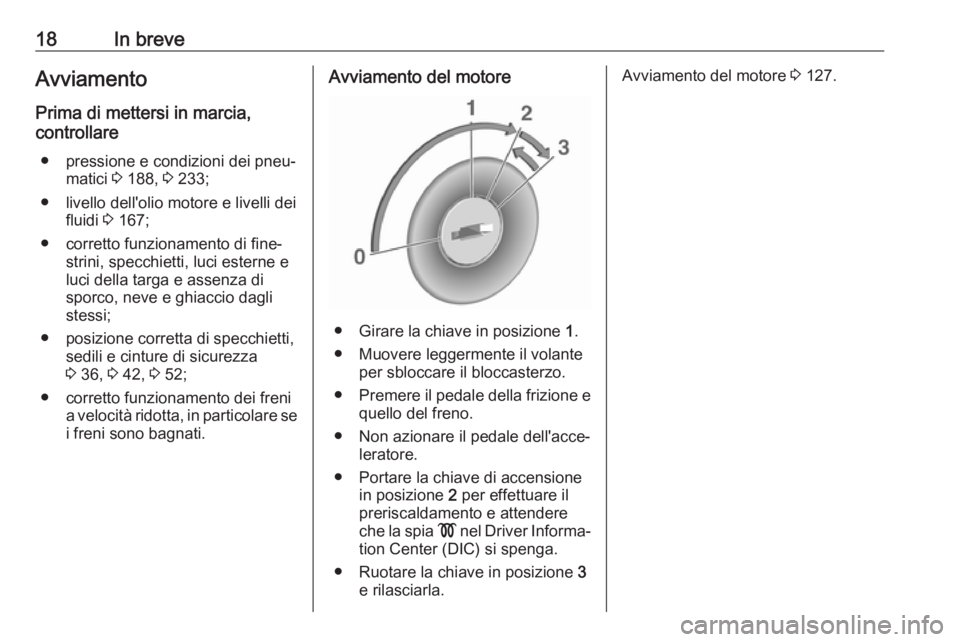

18In breveAvviamento
Prima di mettersi in marcia,
controllare
● pressione e condizioni dei pneu‐ matici 3 188, 3 233;
● livello dell'olio motore e livelli dei fluidi 3 167;
● corretto funzionamento di fine‐ strini, specchietti, luci esterne e
luci della targa e assenza di
sporco, neve e ghiaccio dagli
stessi;
● posizione corretta di specchietti, sedili e cinture di sicurezza
3 36, 3 42, 3 52;
● corretto funzionamento dei freni a velocità ridotta, in particolare sei freni sono bagnati.Avviamento del motore
● Girare la chiave in posizione 1.
● Muovere leggermente il volante per sbloccare il bloccasterzo.
● Premere il pedale della frizione e
quello del freno.
● Non azionare il pedale dell'acce‐ leratore.
● Portare la chiave di accensione in posizione 2 per effettuare il
preriscaldamento e attendere
che la spia ! nel Driver Informa‐
tion Center (DIC) si spenga.
● Ruotare la chiave in posizione 3
e rilasciarla.
Avviamento del motore 3 127.
