OPEL MOVANO_B 2016 Manuale di uso e manutenzione (in Italian)

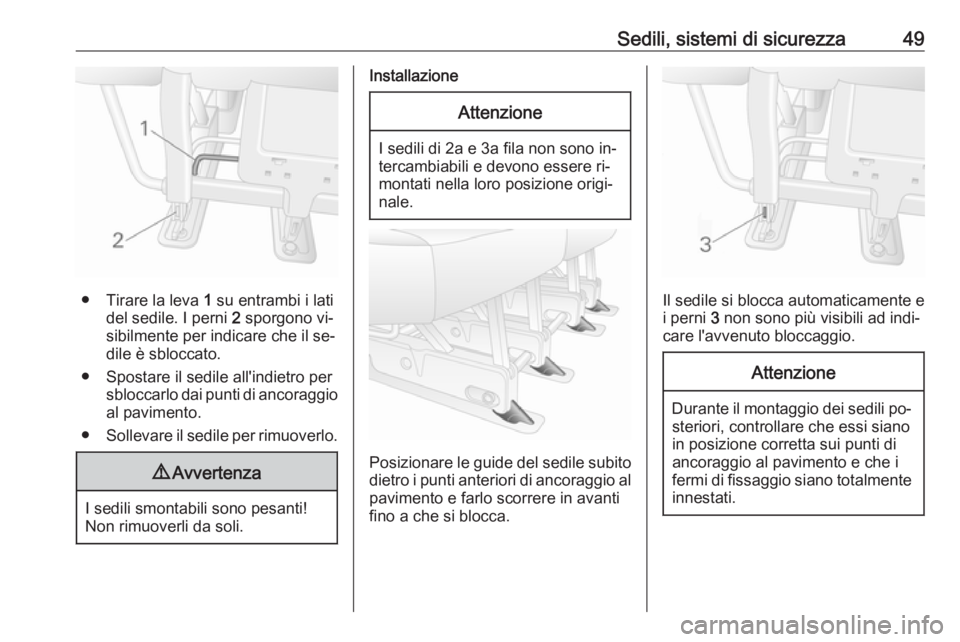

Sedili, sistemi di sicurezza49
● Tirare la leva 1 su entrambi i lati
del sedile. I perni 2 sporgono vi‐
sibilmente per indicare che il se‐
dile è sbloccato.
● Spostare il sedile all'indietro per sbloccarlo dai punti di ancoraggio
al pavimento.
● Sollevare il sedile per rimuoverlo.
9Avvertenza
I sedili smontabili sono pesanti!
Non rimuoverli da soli.
InstallazioneAttenzione
I sedili di 2a e 3a fila non sono in‐
tercambiabili e devono essere ri‐
montati nella loro posizione origi‐
nale.
Posizionare le guide del sedile subito
dietro i punti anteriori di ancoraggio al pavimento e farlo scorrere in avanti
fino a che si blocca.
Il sedile si blocca automaticamente e
i perni 3 non sono più visibili ad indi‐
care l'avvenuto bloccaggio.
Attenzione
Durante il montaggio dei sedili po‐ steriori, controllare che essi siano
in posizione corretta sui punti di
ancoraggio al pavimento e che i
fermi di fissaggio siano totalmente innestati.

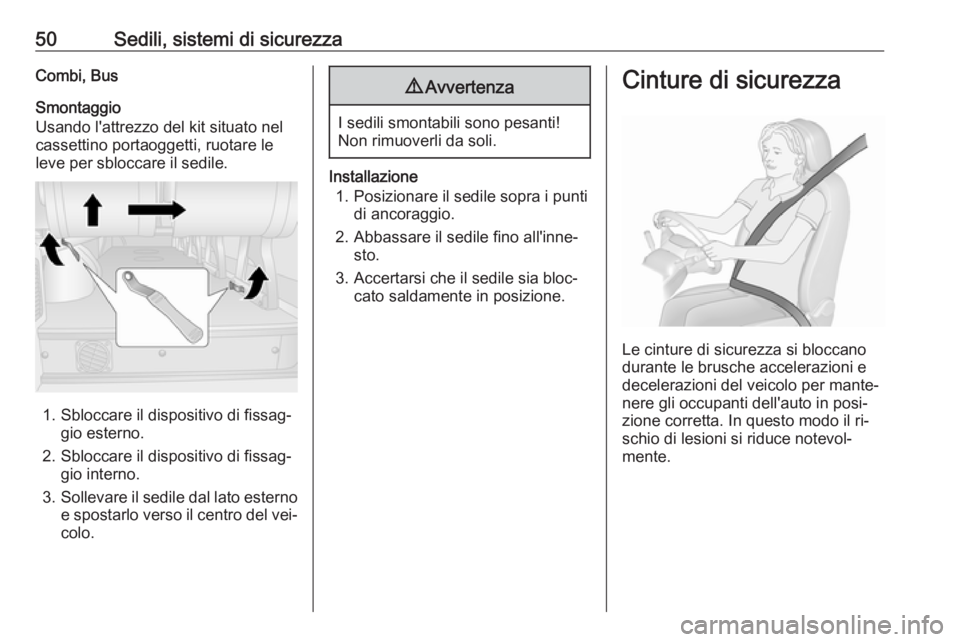

50Sedili, sistemi di sicurezzaCombi, Bus
Smontaggio
Usando l'attrezzo del kit situato nel
cassettino portaoggetti, ruotare le
leve per sbloccare il sedile.
1. Sbloccare il dispositivo di fissag‐ gio esterno.
2. Sbloccare il dispositivo di fissag‐ gio interno.
3. Sollevare il sedile dal lato esterno
e spostarlo verso il centro del vei‐ colo.
9 Avvertenza
I sedili smontabili sono pesanti!
Non rimuoverli da soli.
Installazione
1. Posizionare il sedile sopra i punti di ancoraggio.
2. Abbassare il sedile fino all'inne‐ sto.
3. Accertarsi che il sedile sia bloc‐ cato saldamente in posizione.
Cinture di sicurezza
Le cinture di sicurezza si bloccano
durante le brusche accelerazioni e decelerazioni del veicolo per mante‐
nere gli occupanti dell'auto in posi‐
zione corretta. In questo modo il ri‐
schio di lesioni si riduce notevol‐ mente.

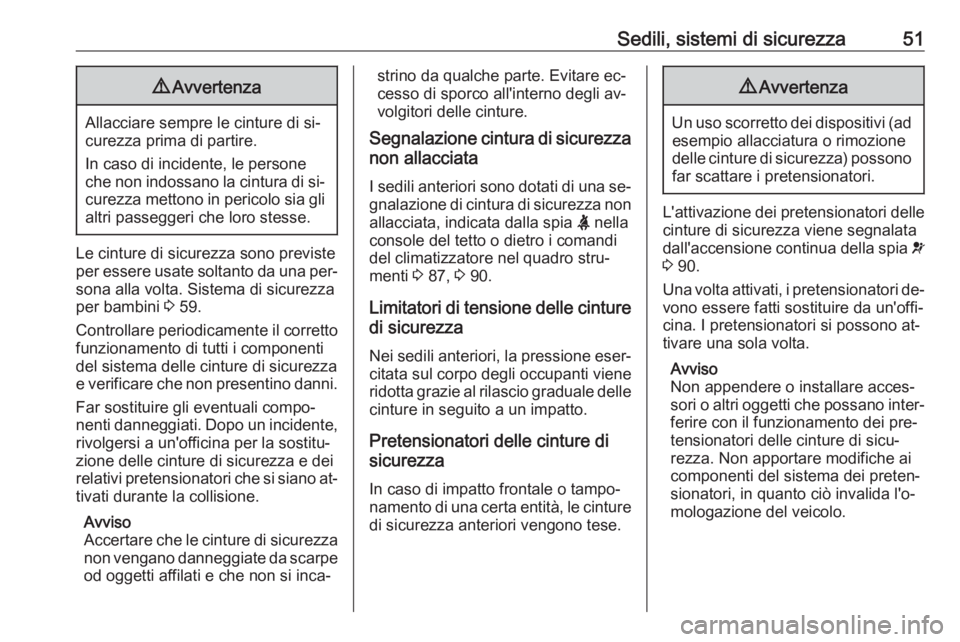

Sedili, sistemi di sicurezza519Avvertenza
Allacciare sempre le cinture di si‐
curezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di si‐
curezza mettono in pericolo sia gli altri passeggeri che loro stesse.
Le cinture di sicurezza sono previste
per essere usate soltanto da una per‐
sona alla volta. Sistema di sicurezza
per bambini 3 59.
Controllare periodicamente il corretto
funzionamento di tutti i componenti
del sistema delle cinture di sicurezza
e verificare che non presentino danni.
Far sostituire gli eventuali compo‐
nenti danneggiati. Dopo un incidente,
rivolgersi a un'officina per la sostitu‐
zione delle cinture di sicurezza e dei
relativi pretensionatori che si siano at‐ tivati durante la collisione.
Avviso
Accertare che le cinture di sicurezza
non vengano danneggiate da scarpe od oggetti affilati e che non si inca‐
strino da qualche parte. Evitare ec‐
cesso di sporco all'interno degli av‐ volgitori delle cinture.
Segnalazione cintura di sicurezza non allacciata
I sedili anteriori sono dotati di una se‐
gnalazione di cintura di sicurezza non
allacciata, indicata dalla spia X nella
console del tetto o dietro i comandi
del climatizzatore nel quadro stru‐
menti 3 87, 3 90.
Limitatori di tensione delle cinture
di sicurezza
Nei sedili anteriori, la pressione eser‐citata sul corpo degli occupanti viene
ridotta grazie al rilascio graduale delle
cinture in seguito a un impatto.
Pretensionatori delle cinture di
sicurezza
In caso di impatto frontale o tampo‐
namento di una certa entità, le cinture di sicurezza anteriori vengono tese.9 Avvertenza
Un uso scorretto dei dispositivi (ad
esempio allacciatura o rimozione
delle cinture di sicurezza) possono
far scattare i pretensionatori.
L'attivazione dei pretensionatori delle cinture di sicurezza viene segnalata
dall'accensione continua della spia v
3 90.
Una volta attivati, i pretensionatori de‐ vono essere fatti sostituire da un'offi‐
cina. I pretensionatori si possono at‐
tivare una sola volta.
Avviso
Non appendere o installare acces‐
sori o altri oggetti che possano inter‐
ferire con il funzionamento dei pre‐
tensionatori delle cinture di sicu‐
rezza. Non apportare modifiche ai
componenti del sistema dei preten‐
sionatori, in quanto ciò invalida l'o‐
mologazione del veicolo.

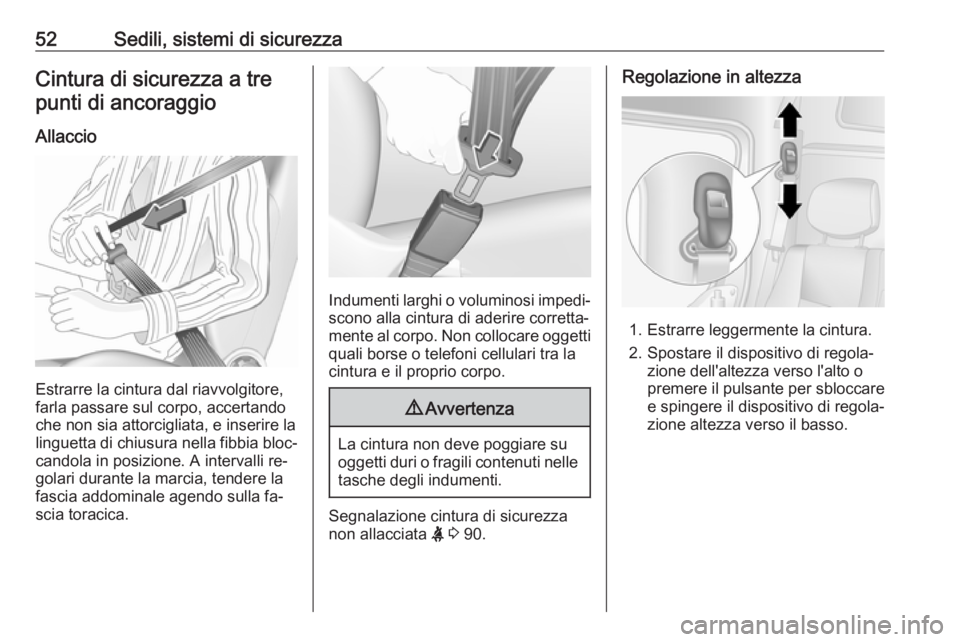

52Sedili, sistemi di sicurezzaCintura di sicurezza a trepunti di ancoraggio
Allaccio
Estrarre la cintura dal riavvolgitore,
farla passare sul corpo, accertando
che non sia attorcigliata, e inserire la
linguetta di chiusura nella fibbia bloc‐
candola in posizione. A intervalli re‐ golari durante la marcia, tendere lafascia addominale agendo sulla fa‐
scia toracica.
Indumenti larghi o voluminosi impedi‐ scono alla cintura di aderire corretta‐
mente al corpo. Non collocare oggetti
quali borse o telefoni cellulari tra la
cintura e il proprio corpo.
9 Avvertenza
La cintura non deve poggiare su
oggetti duri o fragili contenuti nelle tasche degli indumenti.
Segnalazione cintura di sicurezza
non allacciata X 3 90.
Regolazione in altezza
1. Estrarre leggermente la cintura.
2. Spostare il dispositivo di regola‐ zione dell'altezza verso l'alto o
premere il pulsante per sbloccare
e spingere il dispositivo di regola‐
zione altezza verso il basso.

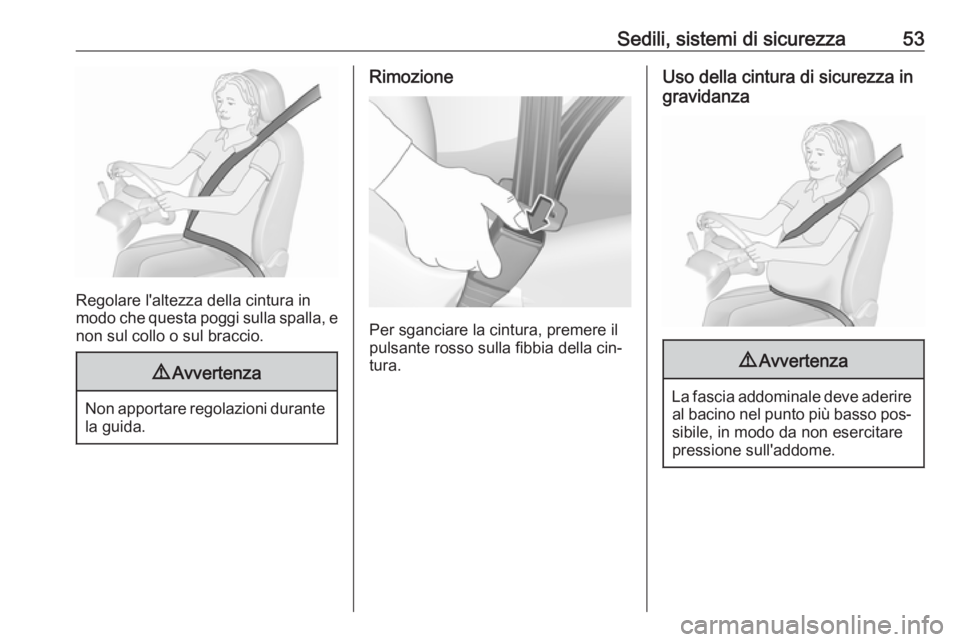

Sedili, sistemi di sicurezza53
Regolare l'altezza della cintura in
modo che questa poggi sulla spalla, e
non sul collo o sul braccio.
9 Avvertenza
Non apportare regolazioni durante
la guida.
Rimozione
Per sganciare la cintura, premere il
pulsante rosso sulla fibbia della cin‐
tura.
Uso della cintura di sicurezza in
gravidanza9 Avvertenza
La fascia addominale deve aderire
al bacino nel punto più basso pos‐
sibile, in modo da non esercitare
pressione sull'addome.

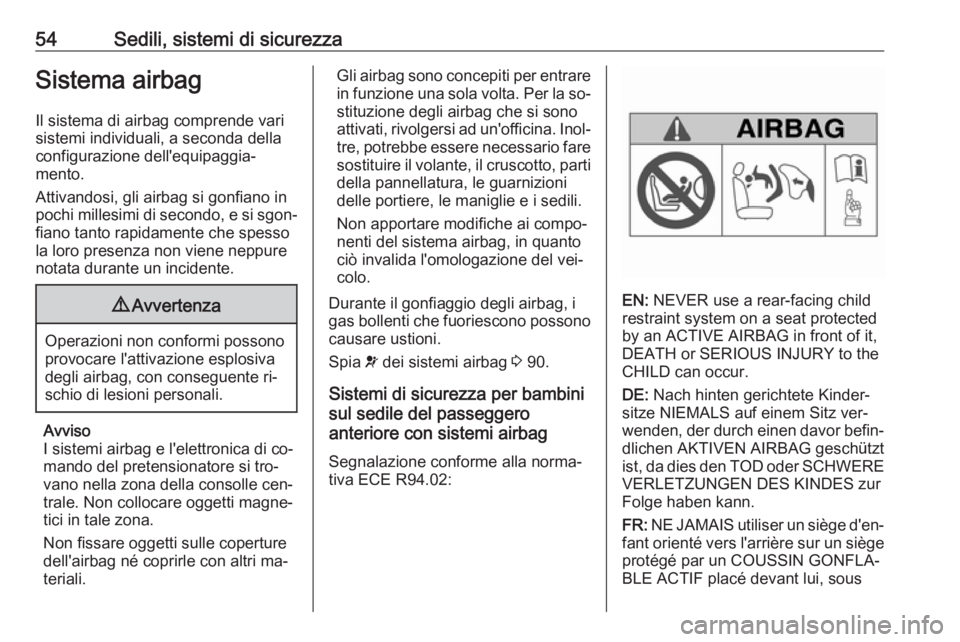

54Sedili, sistemi di sicurezzaSistema airbagIl sistema di airbag comprende vari
sistemi individuali, a seconda della
configurazione dell'equipaggia‐
mento.
Attivandosi, gli airbag si gonfiano in
pochi millesimi di secondo, e si sgon‐
fiano tanto rapidamente che spesso
la loro presenza non viene neppure
notata durante un incidente.9 Avvertenza
Operazioni non conformi possono
provocare l'attivazione esplosiva
degli airbag, con conseguente ri‐
schio di lesioni personali.
Avviso
I sistemi airbag e l'elettronica di co‐
mando del pretensionatore si tro‐
vano nella zona della consolle cen‐
trale. Non collocare oggetti magne‐
tici in tale zona.
Non fissare oggetti sulle coperture dell'airbag né coprirle con altri ma‐
teriali.
Gli airbag sono concepiti per entrare
in funzione una sola volta. Per la so‐ stituzione degli airbag che si sono
attivati, rivolgersi ad un'officina. Inol‐
tre, potrebbe essere necessario fare sostituire il volante, il cruscotto, parti
della pannellatura, le guarnizioni
delle portiere, le maniglie e i sedili.
Non apportare modifiche ai compo‐
nenti del sistema airbag, in quanto ciò invalida l'omologazione del vei‐
colo.
Durante il gonfiaggio degli airbag, i
gas bollenti che fuoriescono possono causare ustioni.
Spia v dei sistemi airbag 3 90.
Sistemi di sicurezza per bambini
sul sedile del passeggero
anteriore con sistemi airbag
Segnalazione conforme alla norma‐
tiva ECE R94.02:
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor befin‐
dlichen AKTIVEN AIRBAG geschützt
ist, da dies den TOD oder SCHWERE VERLETZUNGEN DES KINDES zur
Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous

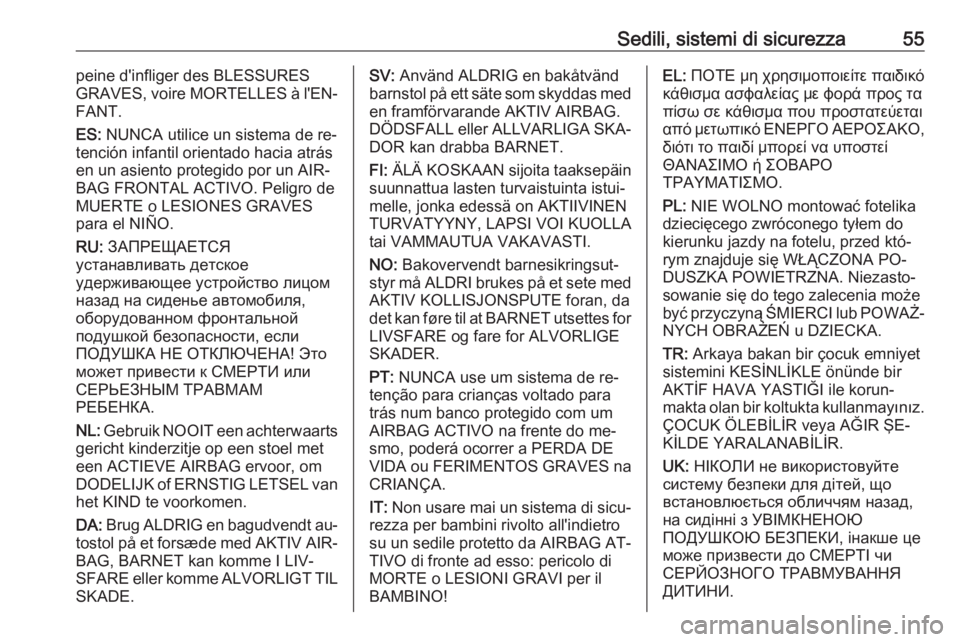

Sedili, sistemi di sicurezza55peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐
FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐ BAG FRONTAL ACTIVO. Peligro deMUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐
BAG, BARNET kan komme I LIV‐ SFARE eller komme ALVORLIGT TIL SKADE.SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, da det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do me‐
smo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐
sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.

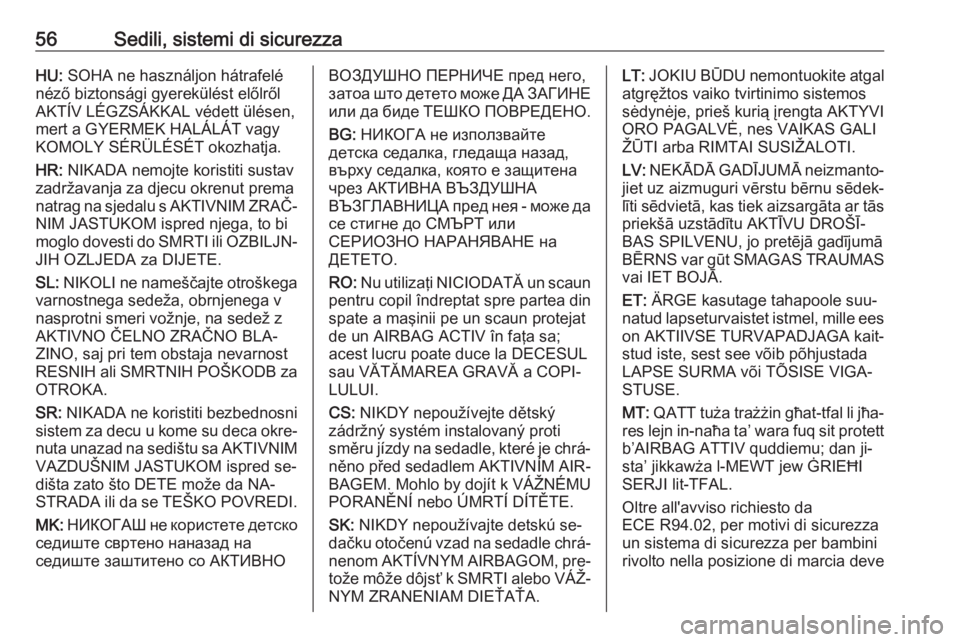

56Sedili, sistemi di sicurezzaHU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐
JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NA‐
STRADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНОВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA kait‐
stud iste, sest see võib põhjustada
LAPSE SURMA või TÕSISE VIGA‐
STUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett b’AIRBAG ATTIV quddiemu; dan ji‐
sta’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.

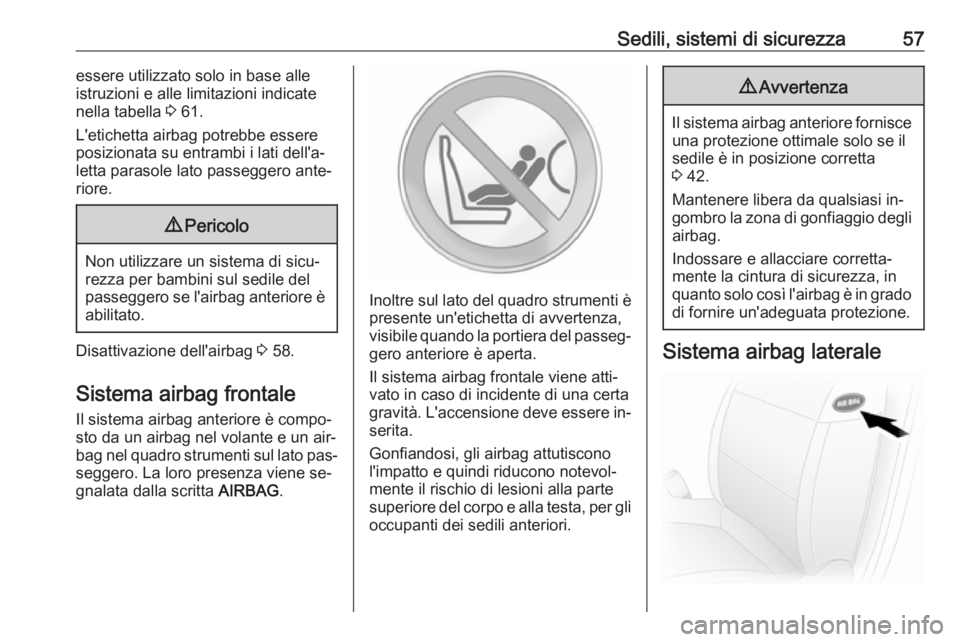

Oltre all'avviso richiesto da
ECE R94.02, per motivi di sicurezza un sistema di sicurezza per bambini
rivolto nella posizione di marcia deve

Sedili, sistemi di sicurezza57essere utilizzato solo in base alle
istruzioni e alle limitazioni indicate
nella tabella 3 61.
L'etichetta airbag potrebbe essere
posizionata su entrambi i lati dell'a‐ letta parasole lato passeggero ante‐
riore.9 Pericolo
Non utilizzare un sistema di sicu‐
rezza per bambini sul sedile del
passeggero se l'airbag anteriore è
abilitato.
Disattivazione dell'airbag 3 58.
Sistema airbag frontale
Il sistema airbag anteriore è compo‐
sto da un airbag nel volante e un air‐
bag nel quadro strumenti sul lato pas‐
seggero. La loro presenza viene se‐
gnalata dalla scritta AIRBAG.
Inoltre sul lato del quadro strumenti è
presente un'etichetta di avvertenza,
visibile quando la portiera del passeg‐
gero anteriore è aperta.
Il sistema airbag frontale viene atti‐
vato in caso di incidente di una certa
gravità. L'accensione deve essere in‐
serita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi riducono notevol‐
mente il rischio di lesioni alla parte
superiore del corpo e alla testa, per gli
occupanti dei sedili anteriori.
9 Avvertenza
Il sistema airbag anteriore fornisce
una protezione ottimale solo se il
sedile è in posizione corretta
3 42.
Mantenere libera da qualsiasi in‐
gombro la zona di gonfiaggio degli airbag.
Indossare e allacciare corretta‐
mente la cintura di sicurezza, in
quanto solo così l'airbag è in grado di fornire un'adeguata protezione.
Sistema airbag laterale

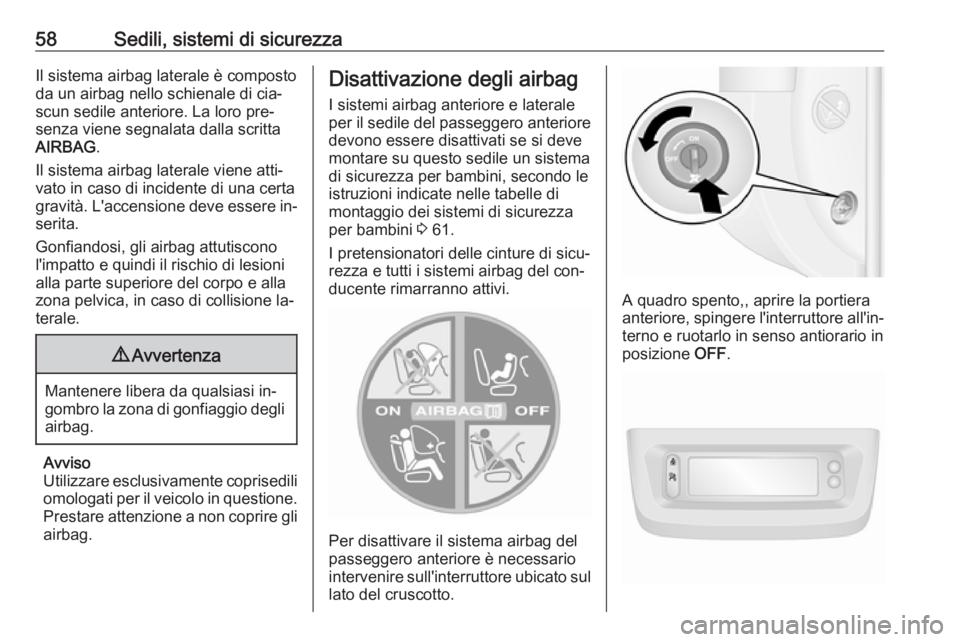

58Sedili, sistemi di sicurezzaIl sistema airbag laterale è composto
da un airbag nello schienale di cia‐
scun sedile anteriore. La loro pre‐
senza viene segnalata dalla scritta AIRBAG .
Il sistema airbag laterale viene atti‐
vato in caso di incidente di una certa
gravità. L'accensione deve essere in‐
serita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla parte superiore del corpo e alla
zona pelvica, in caso di collisione la‐
terale.9 Avvertenza
Mantenere libera da qualsiasi in‐
gombro la zona di gonfiaggio degli airbag.
Avviso
Utilizzare esclusivamente coprisedili omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.
Disattivazione degli airbag
I sistemi airbag anteriore e laterale
per il sedile del passeggero anteriore
devono essere disattivati se si deve montare su questo sedile un sistema
di sicurezza per bambini, secondo le
istruzioni indicate nelle tabelle di
montaggio dei sistemi di sicurezza
per bambini 3 61.
I pretensionatori delle cinture di sicu‐
rezza e tutti i sistemi airbag del con‐
ducente rimarranno attivi.
Per disattivare il sistema airbag del
passeggero anteriore è necessario
intervenire sull'interruttore ubicato sul
lato del cruscotto.
A quadro spento,, aprire la portiera
anteriore, spingere l'interruttore all'in‐ terno e ruotarlo in senso antiorario inposizione OFF.
