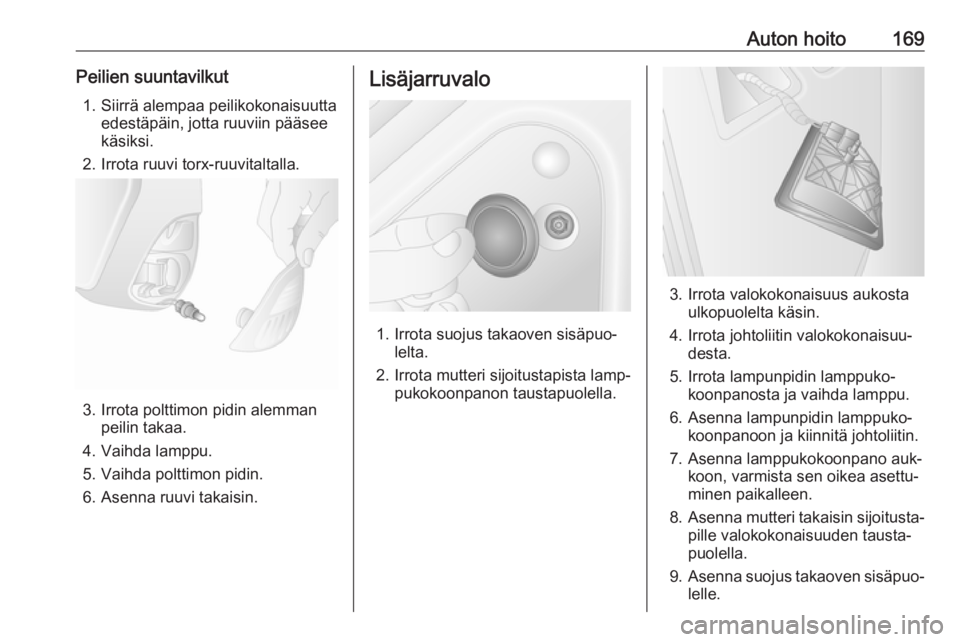

Auton hoito169Peilien suuntavilkut1. Siirrä alempaa peilikokonaisuutta edestäpäin, jotta ruuviin pääsee
käsiksi.
2. Irrota ruuvi torx-ruuvitaltalla.
3. Irrota polttimon pidin alemman peilin takaa.
4. Vaihda lamppu.
5. Vaihda polttimon pidin.
6. Asenna ruuvi takaisin.
Lisäjarruvalo
1. Irrota suojus takaoven sisäpuo‐ lelta.
2. Irrota mutteri sijoitustapista lamp‐ pukokoonpanon taustapuolella.
3. Irrota valokokonaisuus aukosta ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.
5. Irrota lampunpidin lamppuko‐ koonpanosta ja vaihda lamppu.
6. Asenna lampunpidin lamppuko‐ koonpanoon ja kiinnitä johtoliitin.
7. Asenna lamppukokoonpano auk‐ koon, varmista sen oikea asettu‐
minen paikalleen.
8. Asenna mutteri takaisin sijoitusta‐
pille valokokonaisuuden tausta‐
puolella.
9. Asenna suojus takaoven sisäpuo‐
lelle.

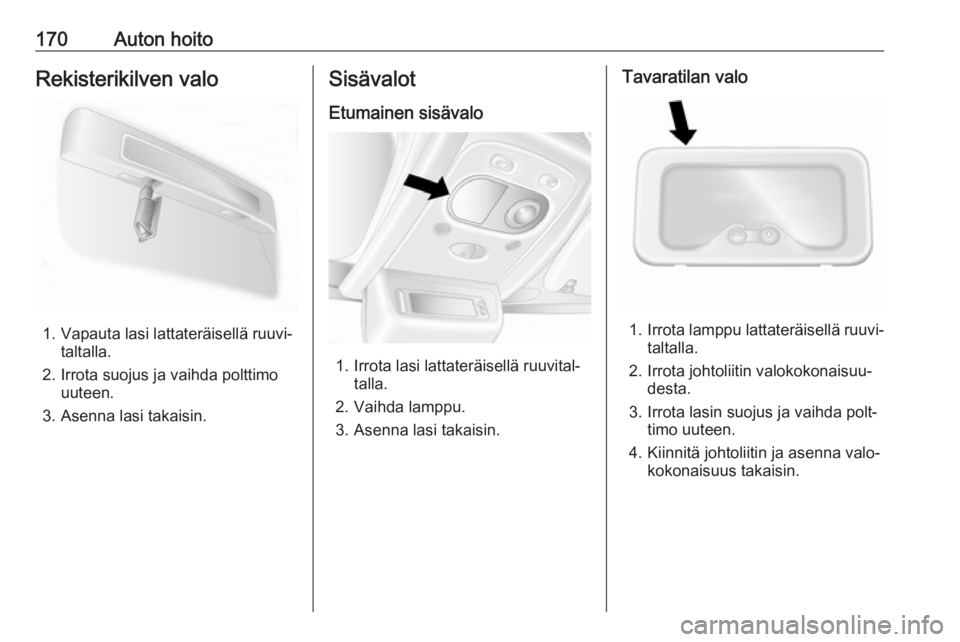

170Auton hoitoRekisterikilven valo
1. Vapauta lasi lattateräisellä ruuvi‐taltalla.
2. Irrota suojus ja vaihda polttimo uuteen.
3. Asenna lasi takaisin.
Sisävalot
Etumainen sisävalo
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda lamppu.
3. Asenna lasi takaisin.
Tavaratilan valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Kiinnitä johtoliitin ja asenna valo‐ kokonaisuus takaisin.

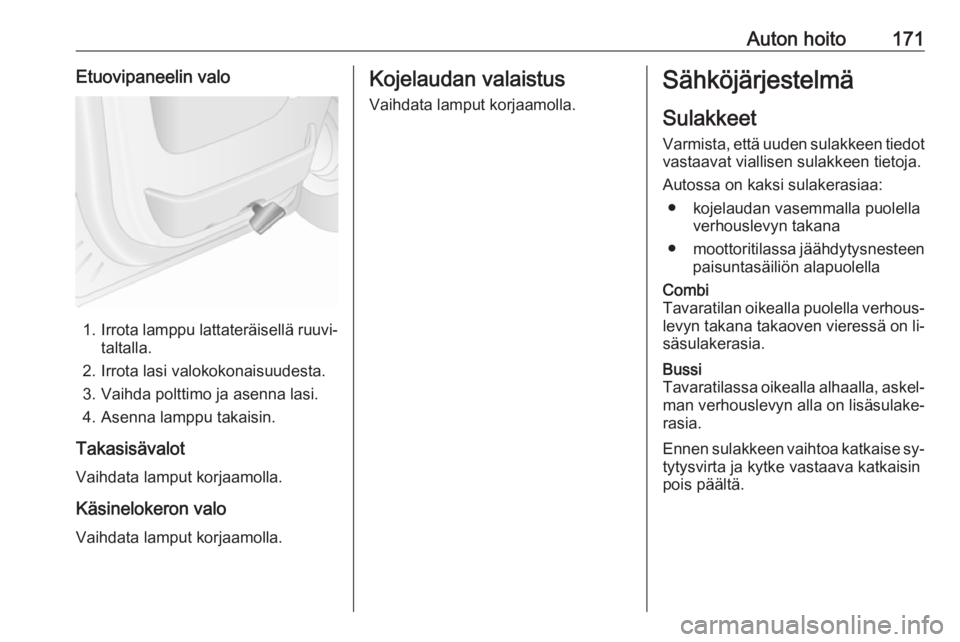

Auton hoito171Etuovipaneelin valo
1.Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota lasi valokokonaisuudesta. 3. Vaihda polttimo ja asenna lasi.
4. Asenna lamppu takaisin.
Takasisävalot
Vaihdata lamput korjaamolla.
Käsinelokeron valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● kojelaudan vasemmalla puolella verhouslevyn takana
● moottoritilassa jäähdytysnesteen
paisuntasäiliön alapuolellaCombi
Tavaratilan oikealla puolella verhous‐
levyn takana takaoven vieressä on li‐
säsulakerasia.Bussi
Tavaratilassa oikealla alhaalla, askel‐
man verhouslevyn alla on lisäsulake‐
rasia.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.

172Auton hoito

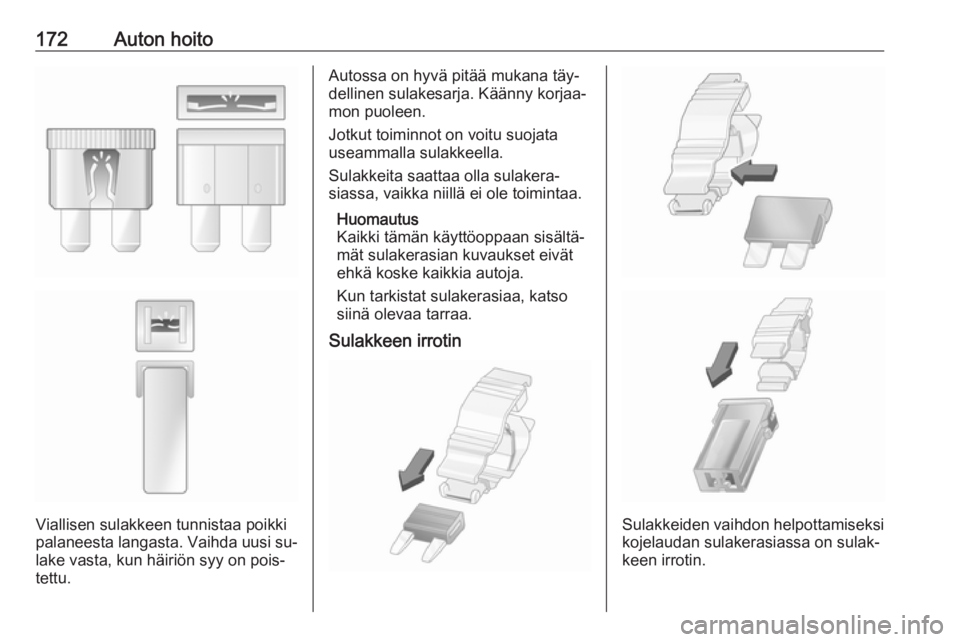

Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Autossa on hyvä pitää mukana täy‐
dellinen sulakesarja. Käänny korjaa‐
mon puoleen.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän käyttöoppaan sisältä‐
mät sulakerasian kuvaukset eivät
ehkä koske kaikkia autoja.
Kun tarkistat sulakerasiaa, katso
siinä olevaa tarraa.
Sulakkeen irrotin
Sulakkeiden vaihdon helpottamiseksi
kojelaudan sulakerasiassa on sulak‐
keen irrotin.

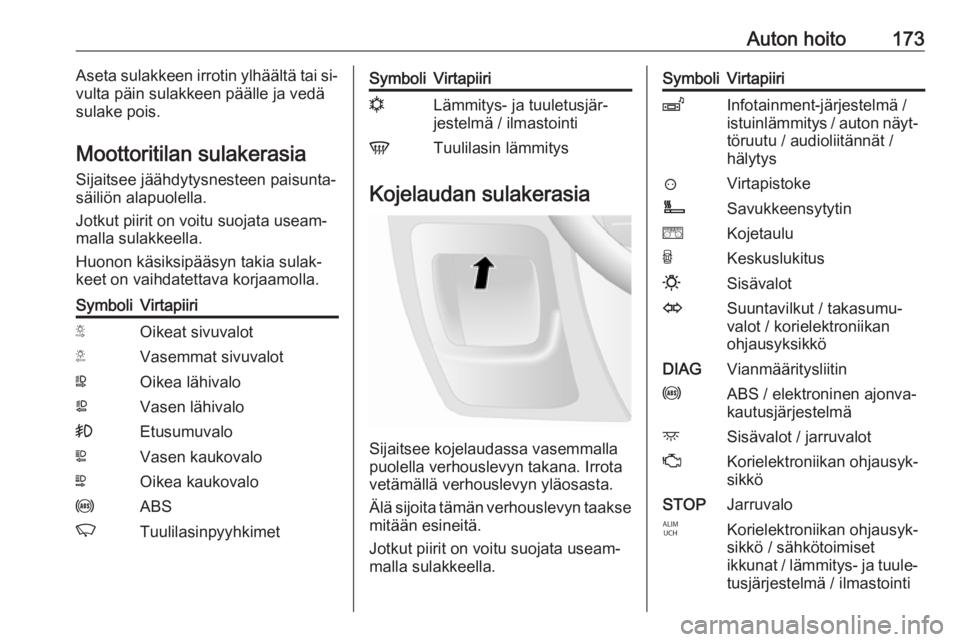

Auton hoito173Aseta sulakkeen irrotin ylhäältä tai si‐
vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia Sijaitsee jäähdytysnesteen paisunta‐
säiliön alapuolella.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
Huonon käsiksipääsyn takia sulak‐
keet on vaihdatettava korjaamolla.SymboliVirtapiiriSOikeat sivuvalotTVasemmat sivuvalotWOikea lähivaloaVasen lähivalo>EtusumuvaloLVasen kaukovaloNOikea kaukovalouABSKTuulilasinpyyhkimetSymboliVirtapiirinLämmitys- ja tuuletusjär‐
jestelmä / ilmastointiVTuulilasin lämmitys
Kojelaudan sulakerasia
Sijaitsee kojelaudassa vasemmalla
puolella verhouslevyn takana. Irrota
vetämällä verhouslevyn yläosasta.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
SymboliVirtapiiriZInfotainment-järjestelmä /
istuinlämmitys / auton näyt‐
töruutu / audioliitännät /
hälytys?VirtapistokeÌSavukkeensytytineKojetauluUKeskuslukitus0SisävalotOSuuntavilkut / takasumu‐
valot / korielektroniikan
ohjausyksikköDIAGVianmääritysliitinuABS / elektroninen ajonva‐
kautusjärjestelmädSisävalot / jarruvalotZKorielektroniikan ohjausyk‐
sikköSTOPJarruvaloIKorielektroniikan ohjausyk‐
sikkö / sähkötoimiset
ikkunat / lämmitys- ja tuule‐ tusjärjestelmä / ilmastointi

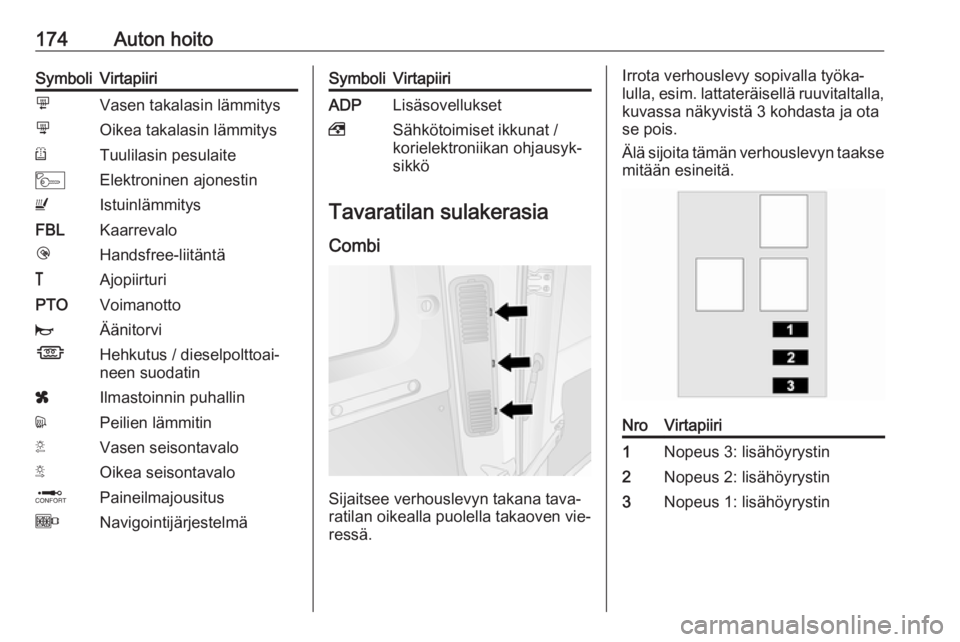

174Auton hoitoSymboliVirtapiirimVasen takalasin lämmitysnOikea takalasin lämmitysRTuulilasin pesulaiteMElektroninen ajonestinUIstuinlämmitysFBLKaarrevalolHandsfree-liitäntä&AjopiirturiPTOVoimanottojÄänitorviÍHehkutus / dieselpolttoai‐
neen suodatinxIlmastoinnin puhallindPeilien lämmitinTVasen seisontavaloSOikea seisontavaloQPaineilmajousitusONavigointijärjestelmäSymboliVirtapiiriADPLisäsovellukset,Sähkötoimiset ikkunat /
korielektroniikan ohjausyk‐
sikkö
Tavaratilan sulakerasia
Combi
Sijaitsee verhouslevyn takana tava‐
ratilan oikealla puolella takaoven vie‐
ressä.
Irrota verhouslevy sopivalla työka‐
lulla, esim. lattateräisellä ruuvitaltalla,
kuvassa näkyvistä 3 kohdasta ja ota se pois.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.NroVirtapiiri1Nopeus 3: lisähöyrystin2Nopeus 2: lisähöyrystin3Nopeus 1: lisähöyrystin

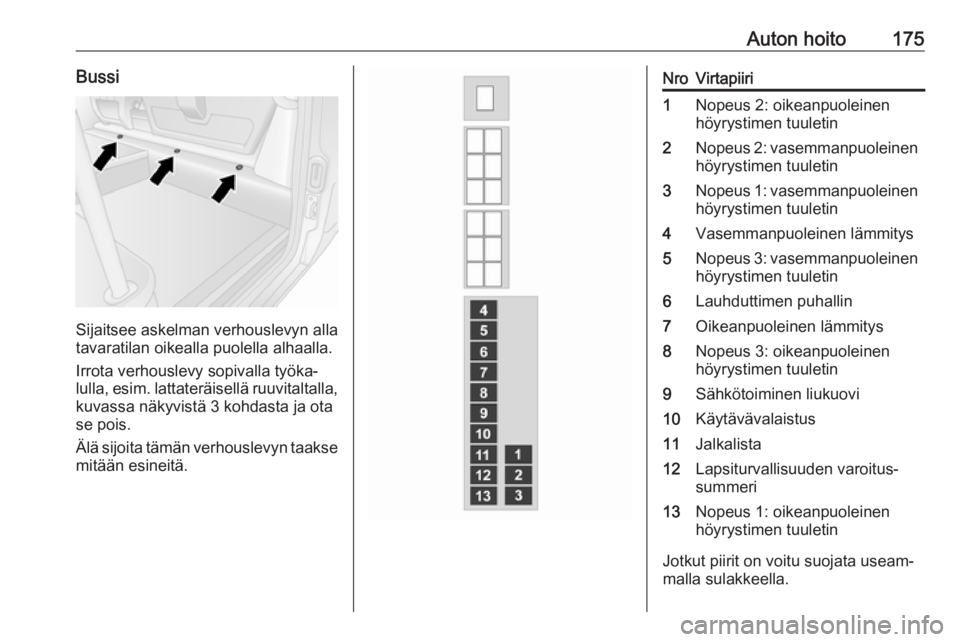

Auton hoito175Bussi
Sijaitsee askelman verhouslevyn alla
tavaratilan oikealla puolella alhaalla.
Irrota verhouslevy sopivalla työka‐ lulla, esim. lattateräisellä ruuvitaltalla,
kuvassa näkyvistä 3 kohdasta ja ota se pois.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
NroVirtapiiri1Nopeus 2: oikeanpuoleinen
höyrystimen tuuletin2Nopeus 2: vasemmanpuoleinen höyrystimen tuuletin3Nopeus 1: vasemmanpuoleinen höyrystimen tuuletin4Vasemmanpuoleinen lämmitys5Nopeus 3: vasemmanpuoleinenhöyrystimen tuuletin6Lauhduttimen puhallin7Oikeanpuoleinen lämmitys8Nopeus 3: oikeanpuoleinen
höyrystimen tuuletin9Sähkötoiminen liukuovi10Käytävävalaistus11Jalkalista12Lapsiturvallisuuden varoitus‐
summeri13Nopeus 1: oikeanpuoleinen
höyrystimen tuuletin
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.

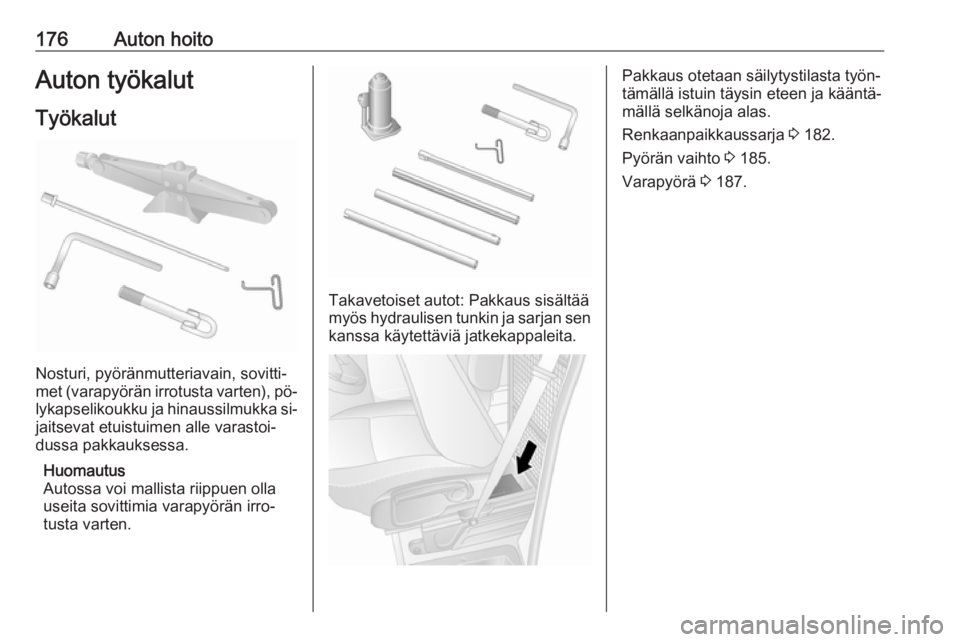

176Auton hoitoAuton työkalutTyökalut
Nosturi, pyöränmutteriavain, sovitti‐
met (varapyörän irrotusta varten), pö‐
lykapselikoukku ja hinaussilmukka si‐ jaitsevat etuistuimen alle varastoi‐
dussa pakkauksessa.
Huomautus
Autossa voi mallista riippuen olla
useita sovittimia varapyörän irro‐
tusta varten.
Takavetoiset autot: Pakkaus sisältää
myös hydraulisen tunkin ja sarjan sen
kanssa käytettäviä jatkekappaleita.
Pakkaus otetaan säilytystilasta työn‐
tämällä istuin täysin eteen ja kääntä‐
mällä selkänoja alas.
Renkaanpaikkaussarja 3 182.
Pyörän vaihto 3 185.
Varapyörä 3 187.

Auton hoito177Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Renkaat Tehdasasenteiset renkaat on valittu
alustan mukaan ja tarjoavat optimaa‐
lisen ajomukavuuden ja turvallisuu‐
den.Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Suurimman nopeuden tarra on kiinni‐ tettävä maakohtaisten määräystenmukaan kuljettajan näkökenttään.
Rengasmerkinnät
Esim. 215/65 R 16 C 109 R215:renkaan leveys, mm65:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaaC:kuorma- tai kaupallinen käyttö88:kantavuusindeksi, esim. 109
vastaa n. 1030 kg:aaR:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐ suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kuljettajan oven karmiin kiinnitettyyn
rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot. Täytä
aina renkaat tarrassa merkittyyn ren‐
gaspaineeseen.
Rengaspaineet 3 220.

178Auton hoitoRengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 203.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät kaikki mahdolliset rengasyhdistelmät
3 220.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Takaveto, takaparipyörillä
Kun ulompaa rengasta täytetään il‐
malla, täyttöputki on vietävä paripyö‐ rien välistä.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä (TPMS) käyttää radio- ja antu‐
ritekniikkaa rengaspaineiden tarkkai‐
lussa.
Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Rengaspaineiden valvontajärjes‐
telmä tarkkailee renkaiden ilmanpai‐
netta ja lähettää rengaspainelukemat
autossa sijaitsevaan vastaanotti‐
meen.
Rengaspainetaulukko 3 220.
