OPEL MOVANO_B 2016 Ohjekirja (in Finnish)

Ajaminen ja käyttö139Jos tien pinta on pehmeä, luminen tai
mutainen, luistonestojärjestelmän
(TC) voi tarvittaessa poistaa käytöstä
pidon optimoimiseksi:
Paina Ø, joka sijaitsee kojelau‐
dassa.
Merkkivalo Ø palaa mittaristossa ja
kuljettajan tietokeskuksessa (DIC)
3 91 näkyy asiasta kertova viesti.
Kun auton ajonopeus ylittää 50 km/h,
järjestelmä vaihtaa parannetusta luis‐
tonestotoiminnosta TC-toimintoon
automaattisesti. Mittariston merkki‐
valo Ø sammuu.
TC aktivoidaan uudelleen painamalla Ø . Merkkivalo Ø sammuu.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmä havaitsee vian, merk‐ kivalo b 3 88 palaa mittaristossa yh‐
dessä merkkivalon A 3 87 kanssa ja
vastaava viesti näkyy kuljettajan tie‐
tokeskuksessa (DIC) 3 91.
Luistonestojärjestelmä (TC) ei toimi.
Korjauta häiriön syy korjaamolla.
Auton viestit 3 92.
Elektroninen ajonvakautusjärjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESP® Plus
) parantaa ajova‐
kautta tarvittaessa tieolosuhteista ja
renkaiden pidosta riippumatta. Se es‐
tää myös vetävien pyörien luistami‐
sen.
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali-
tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐seen. Tämä parantaa auton ajovaka‐
vuutta huomattavasti myös liukkaalla
tienpinnalla.
ESP® Plus
on toimintakunnossa heti,
kun sytytysvirta on kytketty ja mitta‐
riston merkkivalo b sammunut. Vas‐
taava viesti näkyy kuljettajan myös
tietokeskuksessa (DIC) 3 91.
ESP® Plus
-järjestelmän aktivoituessa
merkkivalo b vilkkuu.9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 88.
Perävaunun vedon vakautusjärjes‐
telmä (TSA) 3 153.

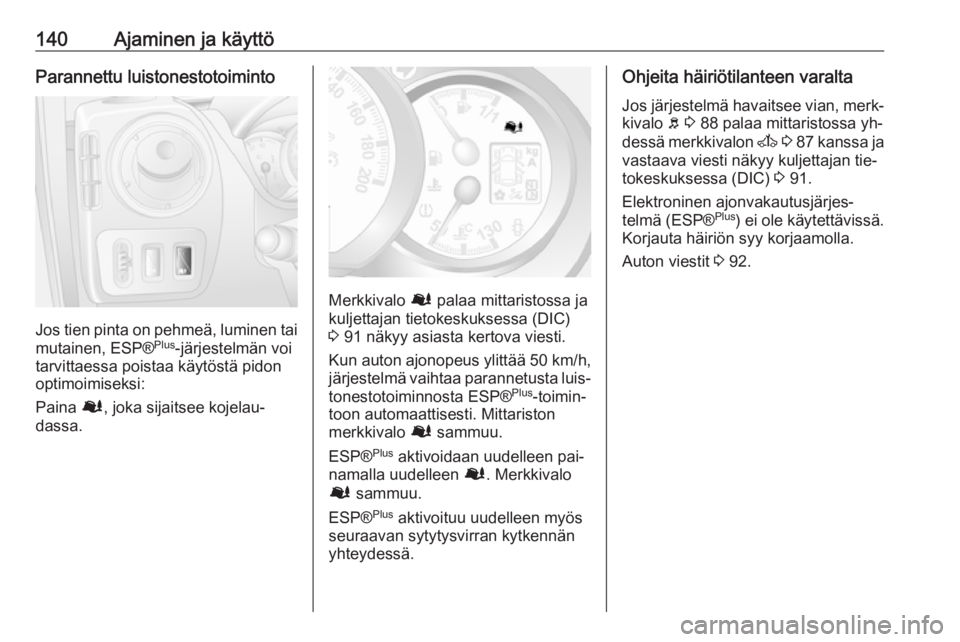

140Ajaminen ja käyttöParannettu luistonestotoiminto
Jos tien pinta on pehmeä, luminen tai
mutainen, ESP® Plus
-järjestelmän voi
tarvittaessa poistaa käytöstä pidon
optimoimiseksi:
Paina Ø, joka sijaitsee kojelau‐
dassa.
Merkkivalo Ø palaa mittaristossa ja
kuljettajan tietokeskuksessa (DIC)
3 91 näkyy asiasta kertova viesti.
Kun auton ajonopeus ylittää 50 km/h,
järjestelmä vaihtaa parannetusta luis‐
tonestotoiminnosta ESP® Plus
-toimin‐
toon automaattisesti. Mittariston
merkkivalo Ø sammuu.
ESP® Plus
aktivoidaan uudelleen pai‐
namalla uudelleen Ø. Merkkivalo
Ø sammuu.
ESP® Plus
aktivoituu uudelleen myös
seuraavan sytytysvirran kytkennän
yhteydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmä havaitsee vian, merk‐ kivalo b 3 88 palaa mittaristossa yh‐
dessä merkkivalon A 3 87 kanssa ja
vastaava viesti näkyy kuljettajan tie‐
tokeskuksessa (DIC) 3 91.
Elektroninen ajonvakautusjärjes‐ telmä (ESP® Plus
) ei ole käytettävissä.
Korjauta häiriön syy korjaamolla.
Auton viestit 3 92.

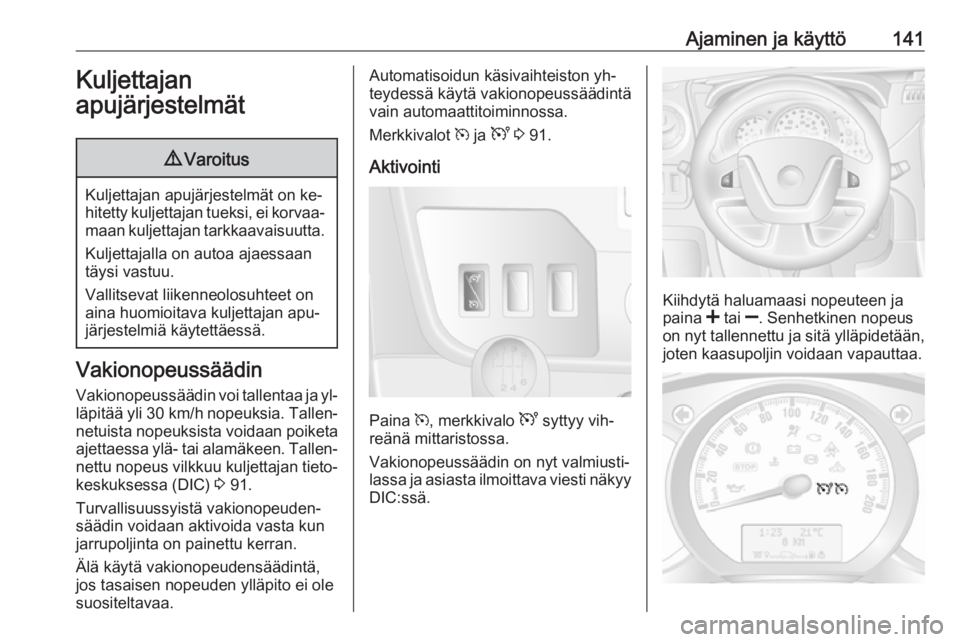

Ajaminen ja käyttö141Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeussäädin voi tallentaa ja yl‐ läpitää yli 30 km/h nopeuksia. Tallen‐
netuista nopeuksista voidaan poiketa
ajettaessa ylä- tai alamäkeen. Tallen‐
nettu nopeus vilkkuu kuljettajan tieto‐
keskuksessa (DIC) 3 91.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta kun
jarrupoljinta on painettu kerran.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole suositeltavaa.
Automatisoidun käsivaihteiston yh‐
teydessä käytä vakionopeussäädintä
vain automaattitoiminnossa.
Merkkivalot m ja U 3 91.
Aktivointi
Paina m, merkkivalo U syttyy vih‐
reänä mittaristossa.
Vakionopeussäädin on nyt valmiusti‐
lassa ja asiasta ilmoittava viesti näkyy DIC:ssä.
Kiihdytä haluamaasi nopeuteen ja
paina < tai ]. Senhetkinen nopeus
on nyt tallennettu ja sitä ylläpidetään, joten kaasupoljin voidaan vapauttaa.

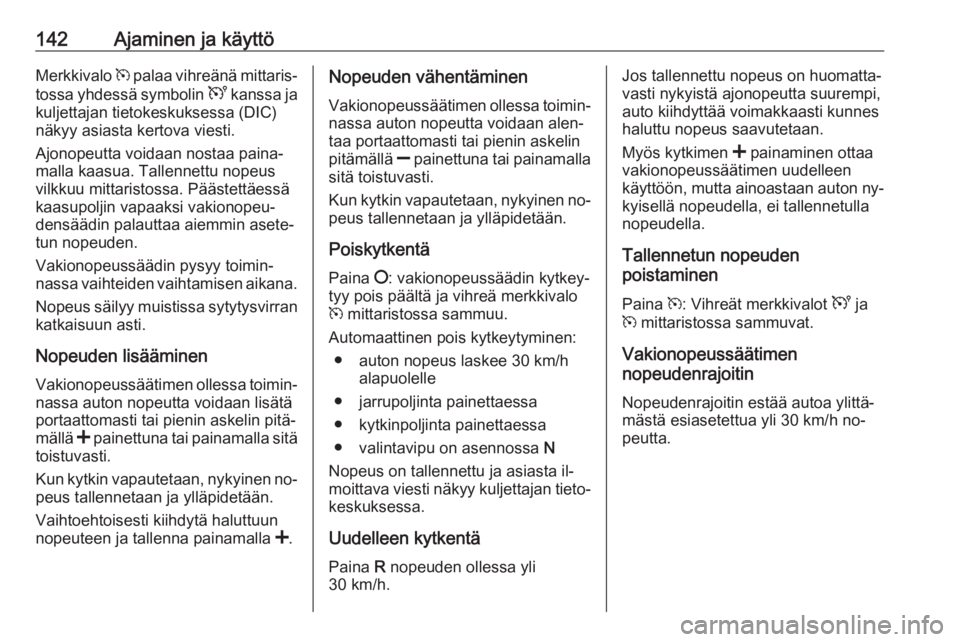

142Ajaminen ja käyttöMerkkivalo m palaa vihreänä mittaris‐
tossa yhdessä symbolin U kanssa ja
kuljettajan tietokeskuksessa (DIC)
näkyy asiasta kertova viesti.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Tallennettu nopeus
vilkkuu mittaristossa. Päästettäessä
kaasupoljin vapaaksi vakionopeu‐
densäädin palauttaa aiemmin asete‐
tun nopeuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeus säilyy muistissa sytytysvirran
katkaisuun asti.
Nopeuden lisääminen Vakionopeussäätimen ollessa toimin‐nassa auton nopeutta voidaan lisätä
portaattomasti tai pienin askelin pitä‐
mällä < painettuna tai painamalla sitä
toistuvasti.
Kun kytkin vapautetaan, nykyinen no‐ peus tallennetaan ja ylläpidetään.
Vaihtoehtoisesti kiihdytä haluttuun
nopeuteen ja tallenna painamalla <.Nopeuden vähentäminen
Vakionopeussäätimen ollessa toimin‐nassa auton nopeutta voidaan alen‐taa portaattomasti tai pienin askelin
pitämällä ] painettuna tai painamalla
sitä toistuvasti.
Kun kytkin vapautetaan, nykyinen no‐
peus tallennetaan ja ylläpidetään.
Poiskytkentä Paina §: vakionopeussäädin kytkey‐
tyy pois päältä ja vihreä merkkivalo m mittaristossa sammuu.
Automaattinen pois kytkeytyminen: ● auton nopeus laskee 30 km/h alapuolelle
● jarrupoljinta painettaessa
● kytkinpoljinta painettaessa
● valintavipu on asennossa N
Nopeus on tallennettu ja asiasta il‐ moittava viesti näkyy kuljettajan tieto‐
keskuksessa.
Uudelleen kytkentä
Paina R nopeuden ollessa yli
30 km/h.Jos tallennettu nopeus on huomatta‐
vasti nykyistä ajonopeutta suurempi,
auto kiihdyttää voimakkaasti kunnes
haluttu nopeus saavutetaan.
Myös kytkimen < painaminen ottaa
vakionopeussäätimen uudelleen
käyttöön, mutta ainoastaan auton ny‐
kyisellä nopeudella, ei tallennetulla
nopeudella.
Tallennetun nopeuden
poistaminen
Paina m: Vihreät merkkivalot U ja
m mittaristossa sammuvat.
Vakionopeussäätimen
nopeudenrajoitin
Nopeudenrajoitin estää autoa ylittä‐ mästä esiasetettua yli 30 km/h no‐peutta.

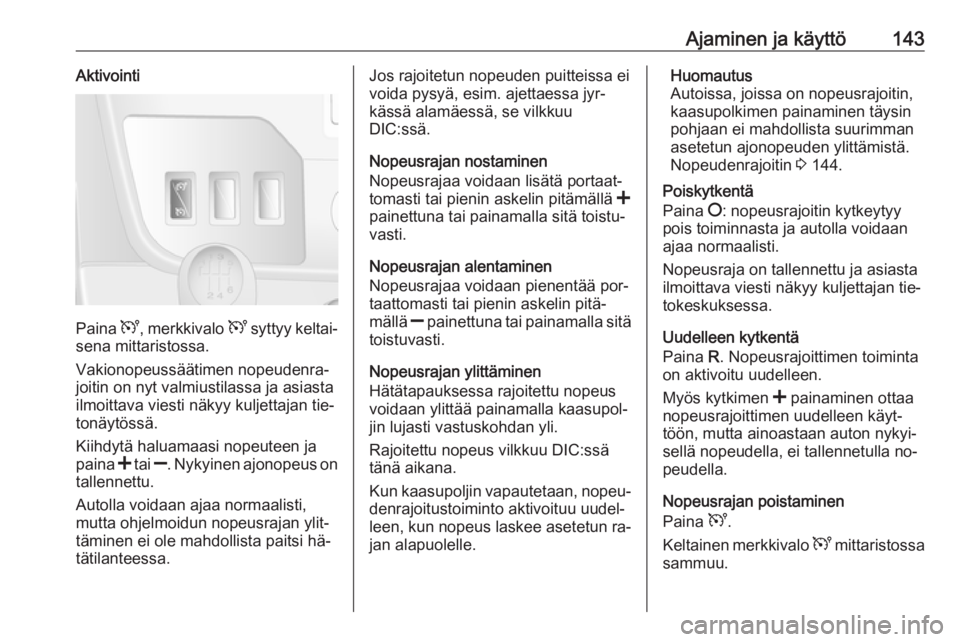

Ajaminen ja käyttö143Aktivointi
Paina U, merkkivalo U syttyy keltai‐
sena mittaristossa.
Vakionopeussäätimen nopeudenra‐ joitin on nyt valmiustilassa ja asiasta
ilmoittava viesti näkyy kuljettajan tie‐
tonäytössä.
Kiihdytä haluamaasi nopeuteen ja
paina < tai ]. Nykyinen ajonopeus on
tallennettu.
Autolla voidaan ajaa normaalisti,
mutta ohjelmoidun nopeusrajan ylit‐
täminen ei ole mahdollista paitsi hä‐
tätilanteessa.
Jos rajoitetun nopeuden puitteissa ei
voida pysyä, esim. ajettaessa jyr‐
kässä alamäessä, se vilkkuu
DIC:ssä.
Nopeusrajan nostaminen
Nopeusrajaa voidaan lisätä portaat‐
tomasti tai pienin askelin pitämällä <
painettuna tai painamalla sitä toistu‐
vasti.
Nopeusrajan alentaminen
Nopeusrajaa voidaan pienentää por‐
taattomasti tai pienin askelin pitä‐
mällä ] painettuna tai painamalla sitä
toistuvasti.
Nopeusrajan ylittäminen
Hätätapauksessa rajoitettu nopeus
voidaan ylittää painamalla kaasupol‐
jin lujasti vastuskohdan yli.
Rajoitettu nopeus vilkkuu DIC:ssä
tänä aikana.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐
leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.Huomautus
Autoissa, joissa on nopeusrajoitin,
kaasupolkimen painaminen täysin
pohjaan ei mahdollista suurimman
asetetun ajonopeuden ylittämistä.
Nopeudenrajoitin 3 144.
Poiskytkentä
Paina §: nopeusrajoitin kytkeytyy
pois toiminnasta ja autolla voidaan
ajaa normaalisti.
Nopeusraja on tallennettu ja asiasta
ilmoittava viesti näkyy kuljettajan tie‐
tokeskuksessa.
Uudelleen kytkentä
Paina R. Nopeusrajoittimen toiminta
on aktivoitu uudelleen.
Myös kytkimen < painaminen ottaa
nopeusrajoittimen uudelleen käyt‐
töön, mutta ainoastaan auton nykyi‐
sellä nopeudella, ei tallennetulla no‐
peudella.
Nopeusrajan poistaminen
Paina U.
Keltainen merkkivalo U mittaristossa
sammuu.

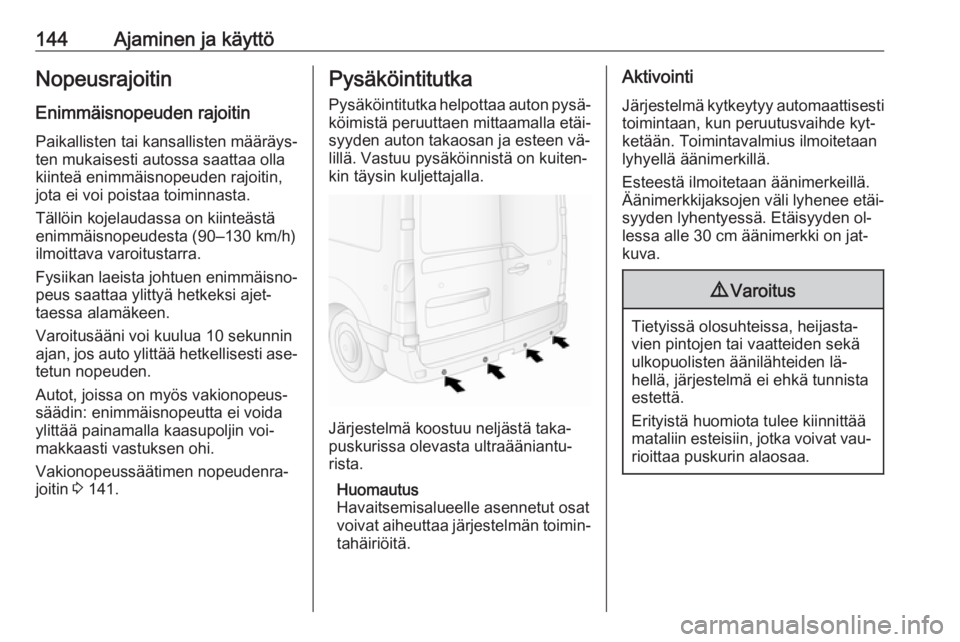

144Ajaminen ja käyttöNopeusrajoitinEnimmäisnopeuden rajoitin
Paikallisten tai kansallisten määräys‐
ten mukaisesti autossa saattaa olla
kiinteä enimmäisnopeuden rajoitin,
jota ei voi poistaa toiminnasta.
Tällöin kojelaudassa on kiinteästä
enimmäisnopeudesta (90‒130 km/h)
ilmoittava varoitustarra.
Fysiikan laeista johtuen enimmäisno‐
peus saattaa ylittyä hetkeksi ajet‐
taessa alamäkeen.
Varoitusääni voi kuulua 10 sekunnin
ajan, jos auto ylittää hetkellisesti ase‐ tetun nopeuden.
Autot, joissa on myös vakionopeus‐
säädin: enimmäisnopeutta ei voida
ylittää painamalla kaasupoljin voi‐
makkaasti vastuksen ohi.
Vakionopeussäätimen nopeudenra‐
joitin 3 141.Pysäköintitutka
Pysäköintitutka helpottaa auton pysä‐ köimistä peruuttaen mittaamalla etäi‐
syyden auton takaosan ja esteen vä‐
lillä. Vastuu pysäköinnistä on kuiten‐
kin täysin kuljettajalla.
Järjestelmä koostuu neljästä taka‐
puskurissa olevasta ultraääniantu‐
rista.
Huomautus
Havaitsemisalueelle asennetut osat
voivat aiheuttaa järjestelmän toimin‐
tahäiriöitä.
Aktivointi
Järjestelmä kytkeytyy automaattisesti toimintaan, kun peruutusvaihde kyt‐
ketään. Toimintavalmius ilmoitetaan
lyhyellä äänimerkillä.
Esteestä ilmoitetaan äänimerkeillä.
Äänimerkkijaksojen väli lyhenee etäi‐
syyden lyhentyessä. Etäisyyden ol‐
lessa alle 30 cm äänimerkki on jat‐
kuva.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.

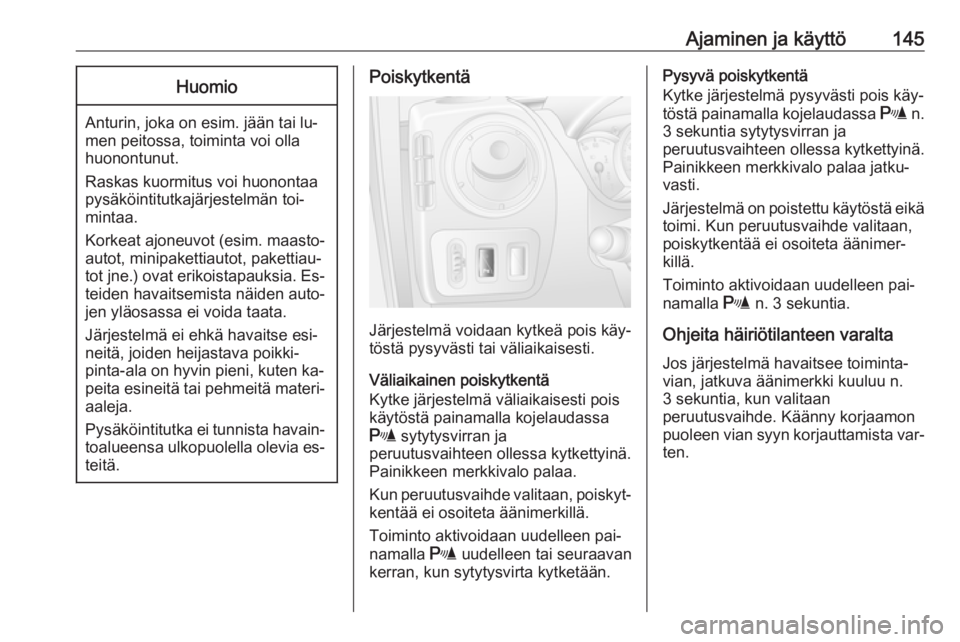

Ajaminen ja käyttö145Huomio
Anturin, joka on esim. jään tai lu‐
men peitossa, toiminta voi olla
huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeat ajoneuvot (esim. maasto‐
autot, minipakettiautot, pakettiau‐ tot jne.) ovat erikoistapauksia. Es‐
teiden havaitsemista näiden auto‐
jen yläosassa ei voida taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, kuten ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutka ei tunnista havain‐ toalueensa ulkopuolella olevia es‐
teitä.
Poiskytkentä
Järjestelmä voidaan kytkeä pois käy‐
töstä pysyvästi tai väliaikaisesti.
Väliaikainen poiskytkentä
Kytke järjestelmä väliaikaisesti pois käytöstä painamalla kojelaudassa
r sytytysvirran ja
peruutusvaihteen ollessa kytkettyinä.
Painikkeen merkkivalo palaa.
Kun peruutusvaihde valitaan, poiskyt‐
kentää ei osoiteta äänimerkillä.
Toiminto aktivoidaan uudelleen pai‐
namalla r uudelleen tai seuraavan
kerran, kun sytytysvirta kytketään.
Pysyvä poiskytkentä
Kytke järjestelmä pysyvästi pois käy‐
töstä painamalla kojelaudassa r n.
3 sekuntia sytytysvirran ja
peruutusvaihteen ollessa kytkettyinä.
Painikkeen merkkivalo palaa jatku‐
vasti.
Järjestelmä on poistettu käytöstä eikä toimi. Kun peruutusvaihde valitaan,
poiskytkentää ei osoiteta äänimer‐
killä.
Toiminto aktivoidaan uudelleen pai‐
namalla r n. 3 sekuntia.
Ohjeita häiriötilanteen varalta
Jos järjestelmä havaitsee toiminta‐
vian, jatkuva äänimerkki kuuluu n.
3 sekuntia, kun valitaan
peruutusvaihde. Käänny korjaamon
puoleen vian syyn korjauttamista var‐ ten.

146Ajaminen ja käyttöHuomio
Peruutettaessa alueen tulee olla
vapaa esteistä, jotka saattaisivat
osua auton alustaan.
Isku taka-akseliin, joka ei ehkä
olisi näkyvissä, saattaisi aiheuttaa muutoksia auton ajettavuuteen.
Ota tällaisen iskun sattuessa yh‐
teyttä korjaamoon.

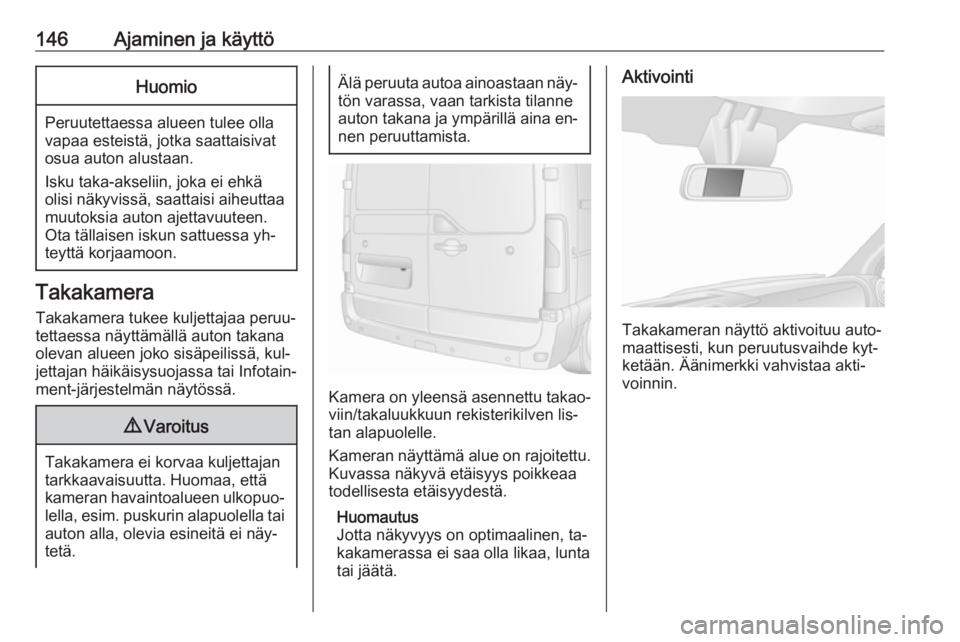

Takakamera
Takakamera tukee kuljettajaa peruu‐tettaessa näyttämällä auton takana
olevan alueen joko sisäpeilissä, kul‐
jettajan häikäisysuojassa tai Infotain‐
ment-järjestelmän näytössä.
9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran havaintoalueen ulkopuo‐ lella, esim. puskurin alapuolella tai auton alla, olevia esineitä ei näy‐
tetä.
Älä peruuta autoa ainoastaan näy‐
tön varassa, vaan tarkista tilanne
auton takana ja ympärillä aina en‐
nen peruuttamista.
Kamera on yleensä asennettu takao‐
viin/takaluukkuun rekisterikilven lis‐
tan alapuolelle.
Kameran näyttämä alue on rajoitettu.
Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Huomautus
Jotta näkyvyys on optimaalinen, ta‐
kakamerassa ei saa olla likaa, lunta
tai jäätä.
Aktivointi
Takakameran näyttö aktivoituu auto‐
maattisesti, kun peruutusvaihde kyt‐
ketään. Äänimerkki vahvistaa akti‐ voinnin.

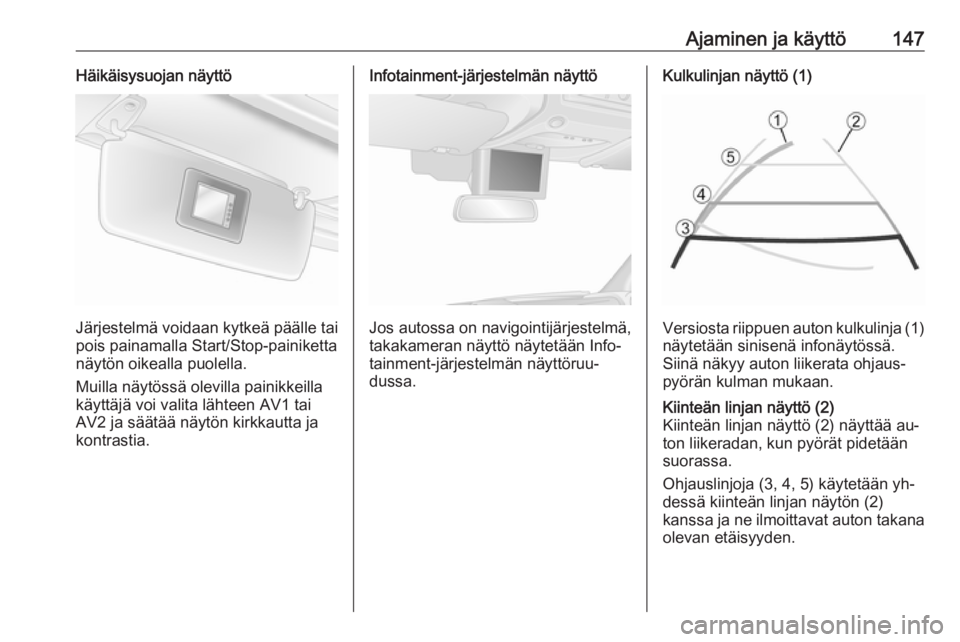

Ajaminen ja käyttö147Häikäisysuojan näyttö
Järjestelmä voidaan kytkeä päälle tai
pois painamalla Start/Stop-painiketta
näytön oikealla puolella.
Muilla näytössä olevilla painikkeilla
käyttäjä voi valita lähteen AV1 tai
AV2 ja säätää näytön kirkkautta ja
kontrastia.
Infotainment-järjestelmän näyttö
Jos autossa on navigointijärjestelmä,
takakameran näyttö näytetään Info‐
tainment-järjestelmän näyttöruu‐
dussa.
Kulkulinjan näyttö (1)
Versiosta riippuen auton kulkulinja (1) näytetään sinisenä infonäytössä.Siinä näkyy auton liikerata ohjaus‐pyörän kulman mukaan.
Kiinteän linjan näyttö (2)
Kiinteän linjan näyttö (2) näyttää au‐
ton liikeradan, kun pyörät pidetään
suorassa.
Ohjauslinjoja (3, 4, 5) käytetään yh‐ dessä kiinteän linjan näytön (2)
kanssa ja ne ilmoittavat auton takana olevan etäisyyden.

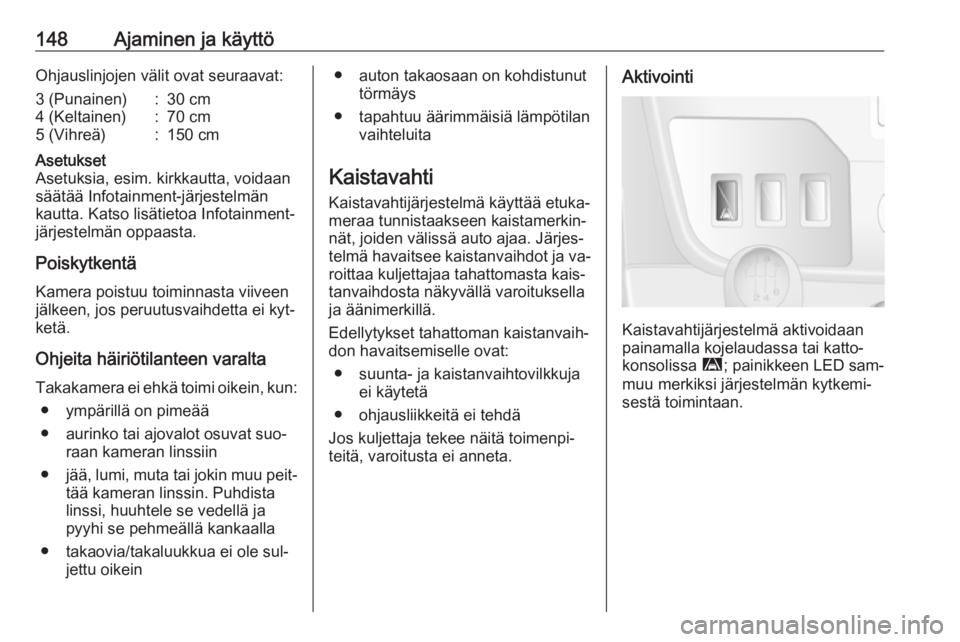

148Ajaminen ja käyttöOhjauslinjojen välit ovat seuraavat:3 (Punainen):30 cm4 (Keltainen):70 cm5 (Vihreä):150 cmAsetukset
Asetuksia, esim. kirkkautta, voidaan
säätää Infotainment-järjestelmän
kautta. Katso lisätietoa Infotainment-
järjestelmän oppaasta.
Poiskytkentä
Kamera poistuu toiminnasta viiveen
jälkeen, jos peruutusvaihdetta ei kyt‐
ketä.
Ohjeita häiriötilanteen varalta Takakamera ei ehkä toimi oikein, kun: ● ympärillä on pimeää
● aurinko tai ajovalot osuvat suo‐ raan kameran linssiin
● jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista
linssi, huuhtele se vedellä ja
pyyhi se pehmeällä kankaalla
● takaovia/takaluukkua ei ole sul‐ jettu oikein
● auton takaosaan on kohdistunut törmäys
● tapahtuu äärimmäisiä lämpötilan vaihteluita
Kaistavahti Kaistavahtijärjestelmä käyttää etuka‐
meraa tunnistaakseen kaistamerkin‐
nät, joiden välissä auto ajaa. Järjes‐
telmä havaitsee kaistanvaihdot ja va‐
roittaa kuljettajaa tahattomasta kais‐
tanvaihdosta näkyvällä varoituksella ja äänimerkillä.
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
● suunta- ja kaistanvaihtovilkkuja ei käytetä
● ohjausliikkeitä ei tehdä
Jos kuljettaja tekee näitä toimenpi‐
teitä, varoitusta ei anneta.Aktivointi
Kaistavahtijärjestelmä aktivoidaan
painamalla kojelaudassa tai katto‐
konsolissa ì; painikkeen LED sam‐
muu merkiksi järjestelmän kytkemi‐
sestä toimintaan.
