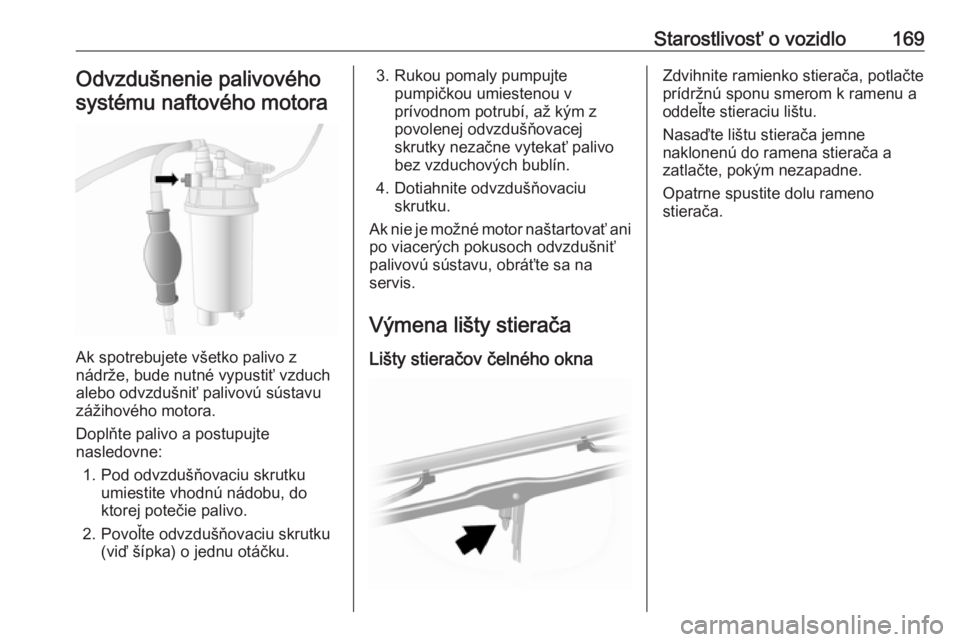

Starostlivosť o vozidlo169Odvzdušnenie palivovéhosystému naftového motora
Ak spotrebujete všetko palivo z
nádrže, bude nutné vypustiť vzduch
alebo odvzdušniť palivovú sústavu
zážihového motora.
Doplňte palivo a postupujte
nasledovne:
1. Pod odvzdušňovaciu skrutku umiestite vhodnú nádobu, do
ktorej potečie palivo.
2. Povoľte odvzdušňovaciu skrutku (viď šípka) o jednu otáčku.
3. Rukou pomaly pumpujte pumpičkou umiestenou v
prívodnom potrubí, až kým z
povolenej odvzdušňovacej
skrutky nezačne vytekať palivo
bez vzduchových bublín.
4. Dotiahnite odvzdušňovaciu skrutku.
Ak nie je možné motor naštartovať ani
po viacerých pokusoch odvzdušniť
palivovú sústavu, obráťte sa na
servis.
Výmena lišty stierača Lišty stieračov čelného oknaZdvihnite ramienko stierača, potlačte
prídržnú sponu smerom k ramenu a
oddeľte stieraciu lištu.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.

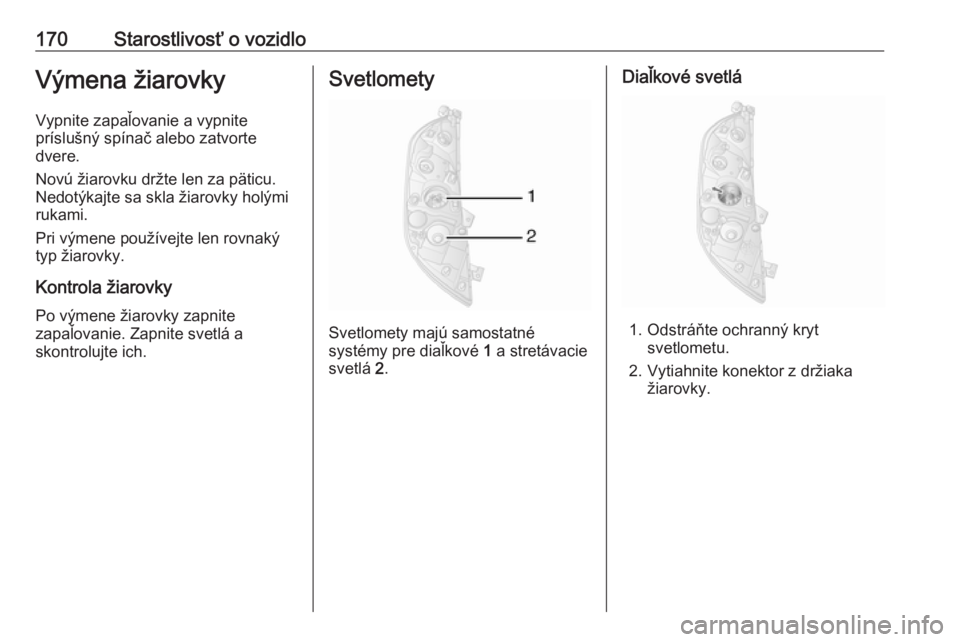

170Starostlivosť o vozidloVýmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Kontrola žiarovky
Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.Svetlomety
Svetlomety majú samostatné
systémy pre diaľkové 1 a stretávacie
svetlá 2.
Diaľkové svetlá
1. Odstráňte ochranný kryt
svetlometu.
2. Vytiahnite konektor z držiaka žiarovky.

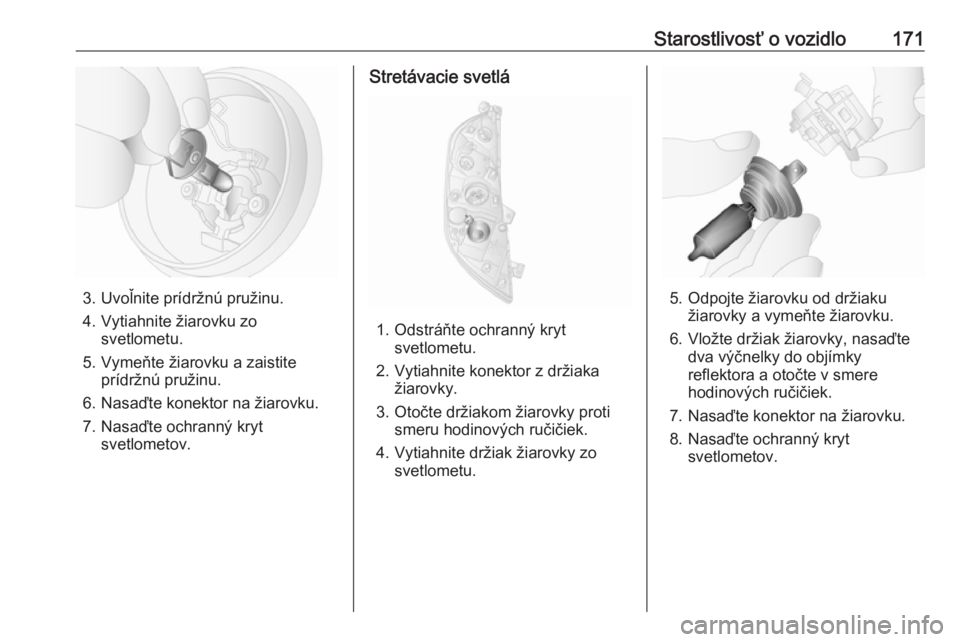

Starostlivosť o vozidlo171
3. Uvoľnite prídržnú pružinu.4. Vytiahnite žiarovku zo svetlometu.
5. Vymeňte žiarovku a zaistite prídržnú pružinu.
6. Nasaďte konektor na žiarovku.
7. Nasaďte ochranný kryt svetlometov.
Stretávacie svetlá
1. Odstráňte ochranný krytsvetlometu.
2. Vytiahnite konektor z držiaka žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.
5. Odpojte žiarovku od držiakužiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Nasaďte konektor na žiarovku.
8. Nasaďte ochranný kryt svetlometov.

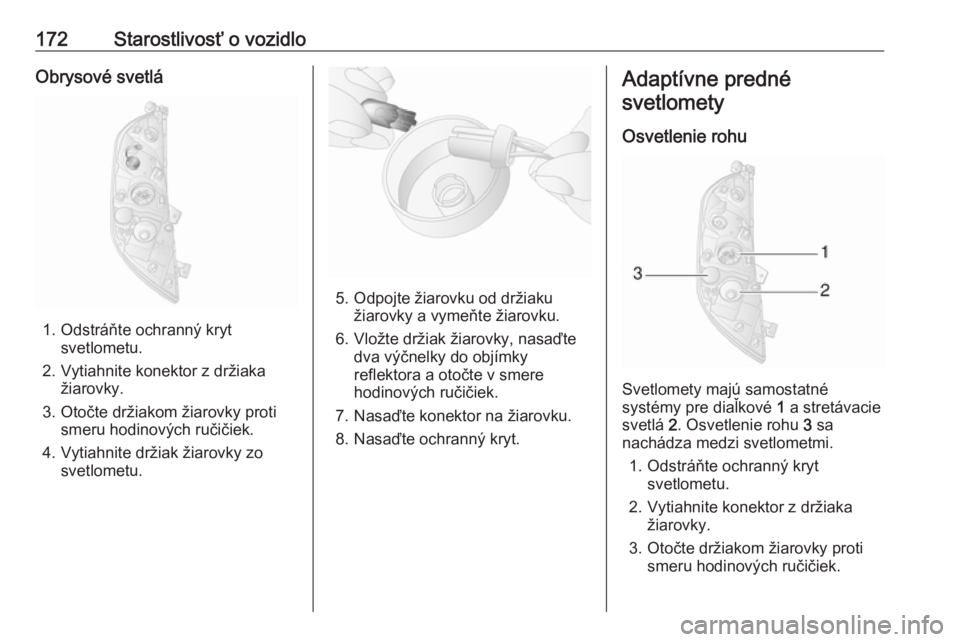

172Starostlivosť o vozidloObrysové svetlá
1. Odstráňte ochranný krytsvetlometu.
2. Vytiahnite konektor z držiaka žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.
5. Odpojte žiarovku od držiakužiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Nasaďte konektor na žiarovku.
8. Nasaďte ochranný kryt.
Adaptívne predné
svetlomety
Osvetlenie rohu
Svetlomety majú samostatné
systémy pre diaľkové 1 a stretávacie
svetlá 2. Osvetlenie rohu 3 sa
nachádza medzi svetlometmi.
1. Odstráňte ochranný kryt svetlometu.
2. Vytiahnite konektor z držiaka žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.

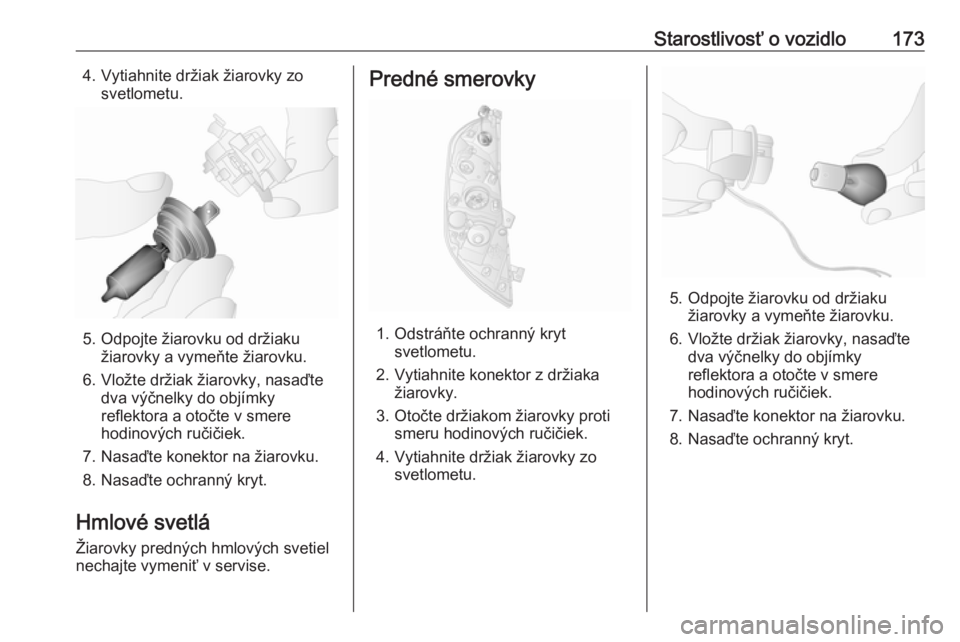

Starostlivosť o vozidlo1734. Vytiahnite držiak žiarovky zosvetlometu.
5. Odpojte žiarovku od držiakužiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Nasaďte konektor na žiarovku.
8. Nasaďte ochranný kryt.
Hmlové svetlá
Žiarovky predných hmlových svetiel
nechajte vymeniť v servise.
Predné smerovky
1. Odstráňte ochranný kryt svetlometu.
2. Vytiahnite konektor z držiaka žiarovky.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
4. Vytiahnite držiak žiarovky zo svetlometu.
5. Odpojte žiarovku od držiakužiarovky a vymeňte žiarovku.
6. Vložte držiak žiarovky, nasaďte dva výčnelky do objímky
reflektora a otočte v smere
hodinových ručičiek.
7. Nasaďte konektor na žiarovku.
8. Nasaďte ochranný kryt.

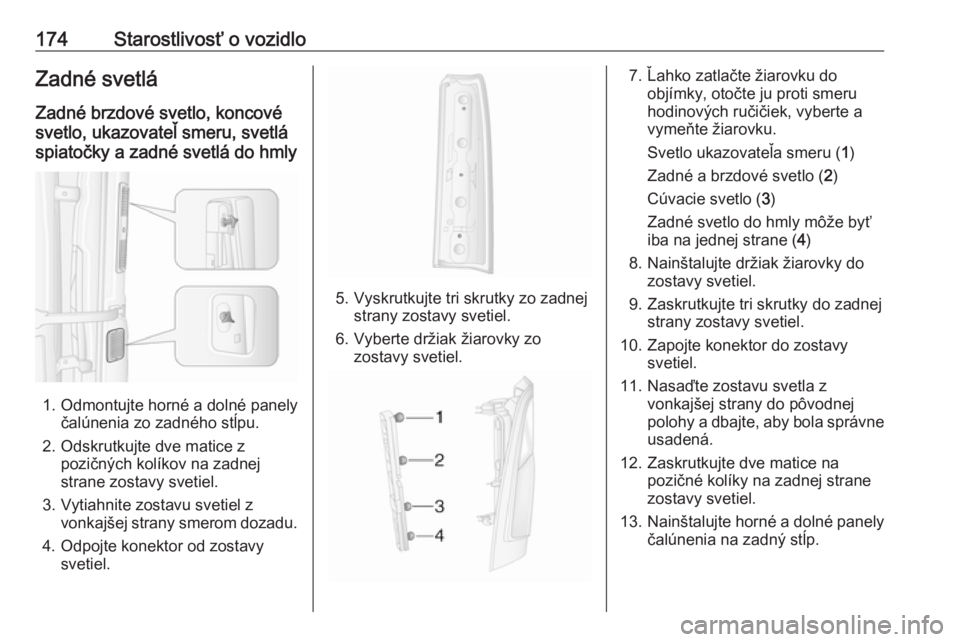

174Starostlivosť o vozidloZadné svetláZadné brzdové svetlo, koncové
svetlo, ukazovateľ smeru, svetlá
spiatočky a zadné svetlá do hmly
1. Odmontujte horné a dolné panely čalúnenia zo zadného stĺpu.
2. Odskrutkujte dve matice z pozičných kolíkov na zadnej
strane zostavy svetiel.
3. Vytiahnite zostavu svetiel z vonkajšej strany smerom dozadu.
4. Odpojte konektor od zostavy svetiel.
5. Vyskrutkujte tri skrutky zo zadnej strany zostavy svetiel.
6. Vyberte držiak žiarovky zo zostavy svetiel.
7. Ľahko zatlačte žiarovku doobjímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
Svetlo ukazovateľa smeru ( 1)
Zadné a brzdové svetlo ( 2)
Cúvacie svetlo ( 3)
Zadné svetlo do hmly môže byť iba na jednej strane ( 4)
8. Nainštalujte držiak žiarovky do zostavy svetiel.
9. Zaskrutkujte tri skrutky do zadnej strany zostavy svetiel.
10. Zapojte konektor do zostavy svetiel.
11. Nasaďte zostavu svetla z vonkajšej strany do pôvodnej
polohy a dbajte, aby bola správne usadená.
12. Zaskrutkujte dve matice na pozičné kolíky na zadnej strane
zostavy svetiel.
13. Nainštalujte horné a dolné panely
čalúnenia na zadný stĺp.

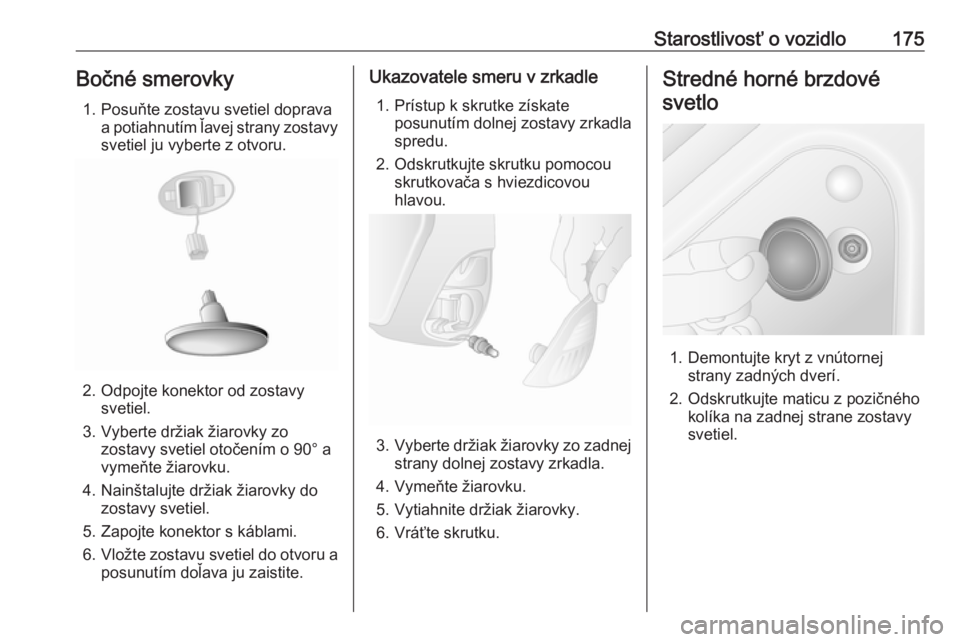

Starostlivosť o vozidlo175Bočné smerovky1. Posuňte zostavu svetiel doprava a potiahnutím ľavej strany zostavysvetiel ju vyberte z otvoru.
2. Odpojte konektor od zostavy svetiel.
3. Vyberte držiak žiarovky zo zostavy svetiel otočením o 90° a
vymeňte žiarovku.
4. Nainštalujte držiak žiarovky do zostavy svetiel.
5. Zapojte konektor s káblami.
6. Vložte zostavu svetiel do otvoru a
posunutím doľava ju zaistite.
Ukazovatele smeru v zrkadle
1. Prístup k skrutke získate posunutím dolnej zostavy zrkadla
spredu.
2. Odskrutkujte skrutku pomocou skrutkovača s hviezdicovouhlavou.
3. Vyberte držiak žiarovky zo zadnej
strany dolnej zostavy zrkadla.
4. Vymeňte žiarovku.
5. Vytiahnite držiak žiarovky.
6. Vráťte skrutku.
Stredné horné brzdové
svetlo
1. Demontujte kryt z vnútornej strany zadných dverí.
2. Odskrutkujte maticu z pozičného kolíka na zadnej strane zostavy
svetiel.

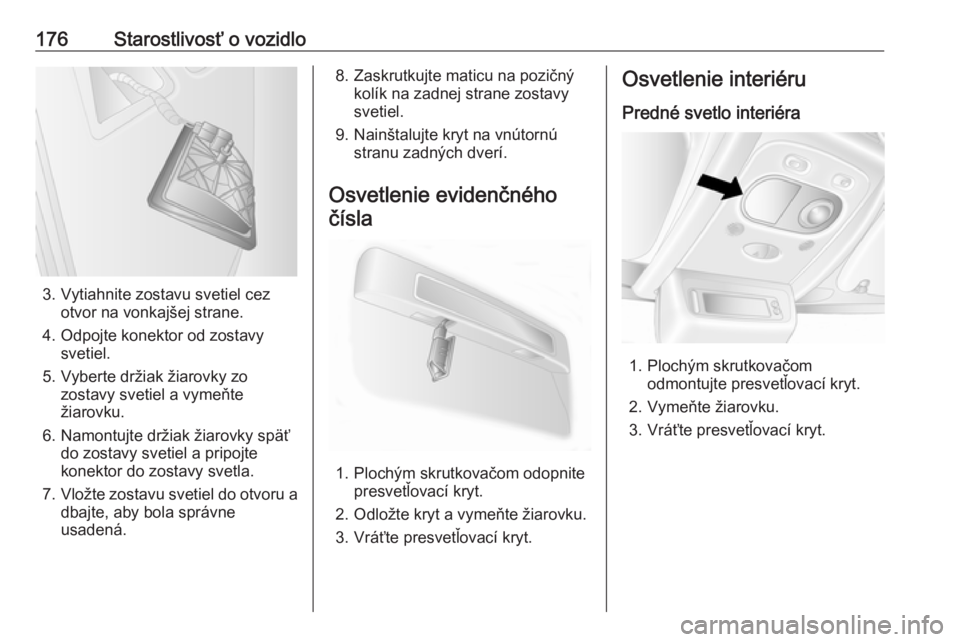

176Starostlivosť o vozidlo
3. Vytiahnite zostavu svetiel cezotvor na vonkajšej strane.
4. Odpojte konektor od zostavy svetiel.
5. Vyberte držiak žiarovky zo zostavy svetiel a vymeňtežiarovku.
6. Namontujte držiak žiarovky späť do zostavy svetiel a pripojte
konektor do zostavy svetla.
7. Vložte zostavu svetiel do otvoru a
dbajte, aby bola správne
usadená.
8. Zaskrutkujte maticu na pozičný kolík na zadnej strane zostavy
svetiel.
9. Nainštalujte kryt na vnútornú stranu zadných dverí.
Osvetlenie evidenčného čísla
1. Plochým skrutkovačom odopnite presvetľovací kryt.
2. Odložte kryt a vymeňte žiarovku.
3. Vráťte presvetľovací kryt.
Osvetlenie interiéru
Predné svetlo interiéra
1. Plochým skrutkovačom odmontujte presvetľovací kryt.
2. Vymeňte žiarovku.
3. Vráťte presvetľovací kryt.

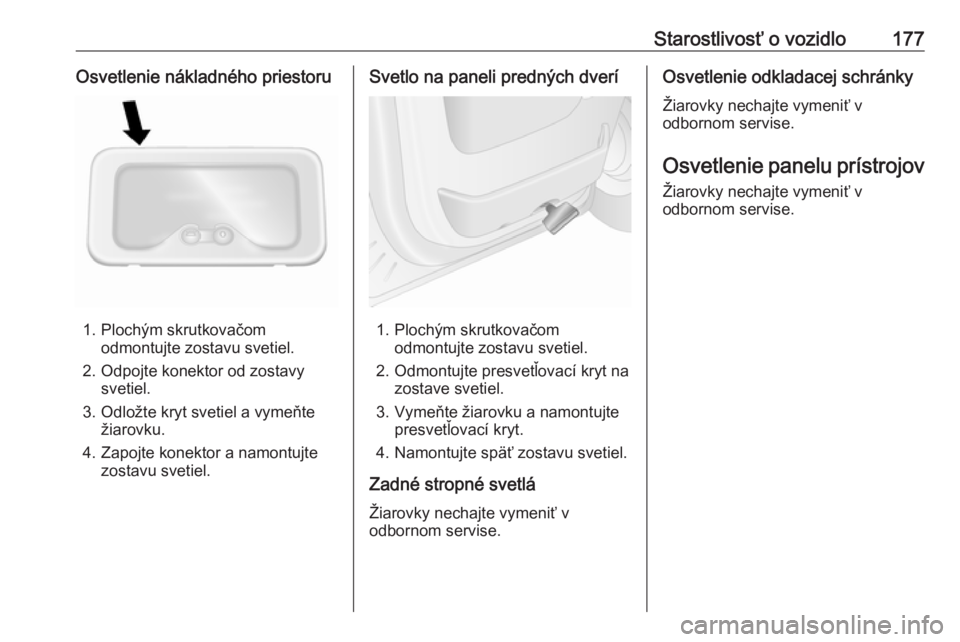

Starostlivosť o vozidlo177Osvetlenie nákladného priestoru
1. Plochým skrutkovačomodmontujte zostavu svetiel.
2. Odpojte konektor od zostavy svetiel.
3. Odložte kryt svetiel a vymeňte žiarovku.
4. Zapojte konektor a namontujte zostavu svetiel.
Svetlo na paneli predných dverí
1. Plochým skrutkovačomodmontujte zostavu svetiel.
2. Odmontujte presvetľovací kryt na zostave svetiel.
3. Vymeňte žiarovku a namontujte presvetľovací kryt.
4. Namontujte späť zostavu svetiel.
Zadné stropné svetlá
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie odkladacej schránky
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu prístrojov
Žiarovky nechajte vymeniť v
odbornom servise.

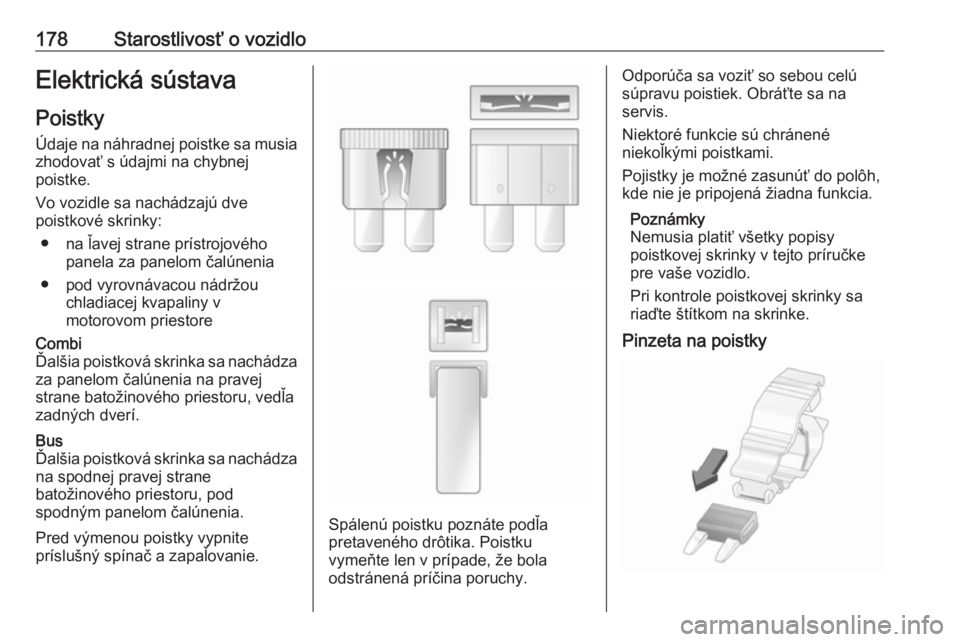

178Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● na ľavej strane prístrojového panela za panelom čalúnenia
● pod vyrovnávacou nádržou chladiacej kvapaliny v
motorovom priestoreCombi
Ďalšia poistková skrinka sa nachádza
za panelom čalúnenia na pravej
strane batožinového priestoru, vedľa
zadných dverí.Bus
Ďalšia poistková skrinka sa nachádza na spodnej pravej strane
batožinového priestoru, pod
spodným panelom čalúnenia.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Odporúča sa voziť so sebou celú
súpravu poistiek. Obráťte sa na
servis.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.
Pinzeta na poistky
