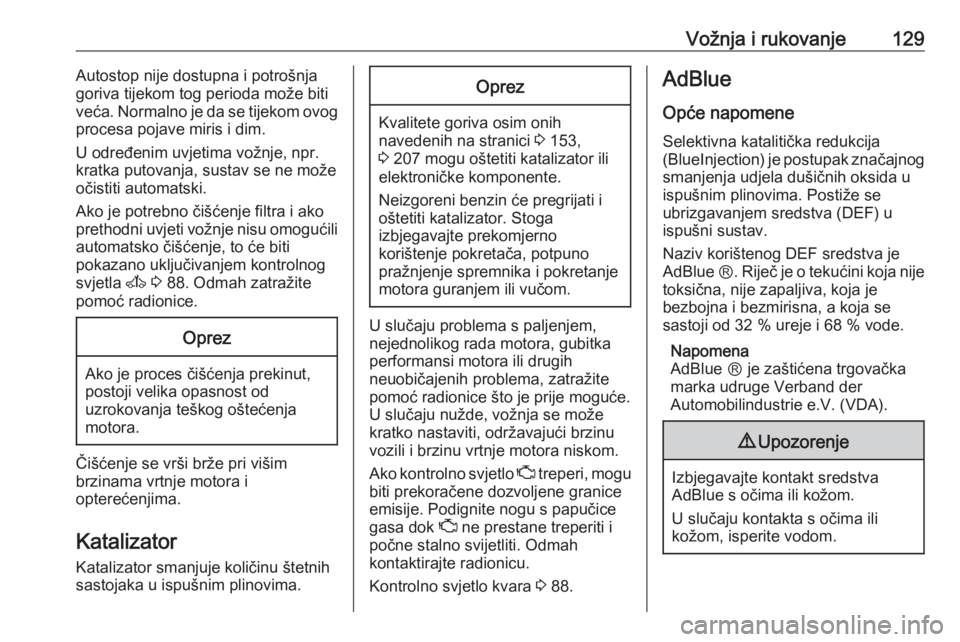

Vožnja i rukovanje129Autostop nije dostupna i potrošnja
goriva tijekom tog perioda može biti
veća. Normalno je da se tijekom ovog
procesa pojave miris i dim.
U određenim uvjetima vožnje, npr.
kratka putovanja, sustav se ne može očistiti automatski.
Ako je potrebno čišćenje filtra i ako prethodni uvjeti vožnje nisu omogućili
automatsko čišćenje, to će biti
pokazano uključivanjem kontrolnog
svjetla A 3 88. Odmah zatražite
pomoć radionice.Oprez
Ako je proces čišćenja prekinut, postoji velika opasnost od
uzrokovanja teškog oštećenja
motora.
Čišćenje se vrši brže pri višim
brzinama vrtnje motora i
opterećenjima.
Katalizator Katalizator smanjuje količinu štetnih
sastojaka u ispušnim plinovima.
Oprez
Kvalitete goriva osim onih navedenih na stranici 3 153,
3 207 mogu oštetiti katalizator ili
elektroničke komponente.
Neizgoreni benzin će pregrijati i
oštetiti katalizator. Stoga
izbjegavajte prekomjerno
korištenje pokretača, potpuno
pražnjenje spremnika i pokretanje
motora guranjem ili vučom.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite
pomoć radionice što je prije moguće.
U slučaju nužde, vožnja se može
kratko nastaviti, održavajući brzinu
vozili i brzinu vrtnje motora niskom.
Ako kontrolno svjetlo Z treperi, mogu
biti prekoračene dozvoljene granice
emisije. Podignite nogu s papučice
gasa dok Z ne prestane treperiti i
počne stalno svijetliti. Odmah
kontaktirajte radionicu.
Kontrolno svjetlo kvara 3 88.
AdBlue
Opće napomene
Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u
ispušnim plinovima. Postiže se
ubrizgavanjem sredstva (DEF) u
ispušni sustav.
Naziv korištenog DEF sredstva je
AdBlue Ⓡ. Riječ je o tekućini koja nije
toksična, nije zapaljiva, koja je
bezbojna i bezmirisna, a koja se
sastoji od 32 % ureje i 68 % vode.
Napomena
AdBlue Ⓡ je zaštićena trgovačka
marka udruge Verband der
Automobilindustrie e.V. (VDA).9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.

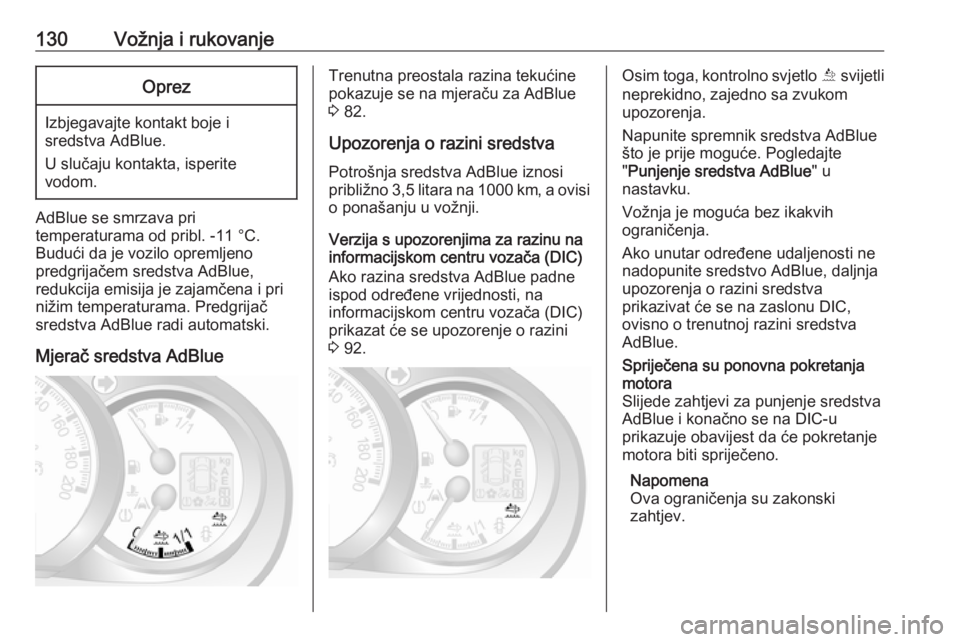

130Vožnja i rukovanjeOprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Mjerač sredstva AdBlue
Trenutna preostala razina tekućine
pokazuje se na mjeraču za AdBlue
3 82.
Upozorenja o razini sredstva
Potrošnja sredstva AdBlue iznosi
približno 3,5 litara na 1000 km, a ovisi
o ponašanju u vožnji.
Verzija s upozorenjima za razinu na
informacijskom centru vozača (DIC)
Ako razina sredstva AdBlue padne
ispod određene vrijednosti, na
informacijskom centru vozača (DIC)
prikazat će se upozorenje o razini
3 92.Osim toga, kontrolno svjetlo Õ svijetli
neprekidno, zajedno sa zvukom
upozorenja.
Napunite spremnik sredstva AdBlue
što je prije moguće. Pogledajte
" Punjenje sredstva AdBlue " u
nastavku.
Vožnja je moguća bez ikakvih
ograničenja.
Ako unutar određene udaljenosti ne
nadopunite sredstvo AdBlue, daljnja
upozorenja o razini sredstva
prikazivat će se na zaslonu DIC,
ovisno o trenutnoj razini sredstva
AdBlue.Spriječena su ponovna pokretanja
motora
Slijede zahtjevi za punjenje sredstva
AdBlue i konačno se na DIC-u
prikazuje obavijest da će pokretanje
motora biti spriječeno.
Napomena
Ova ograničenja su zakonski
zahtjev.

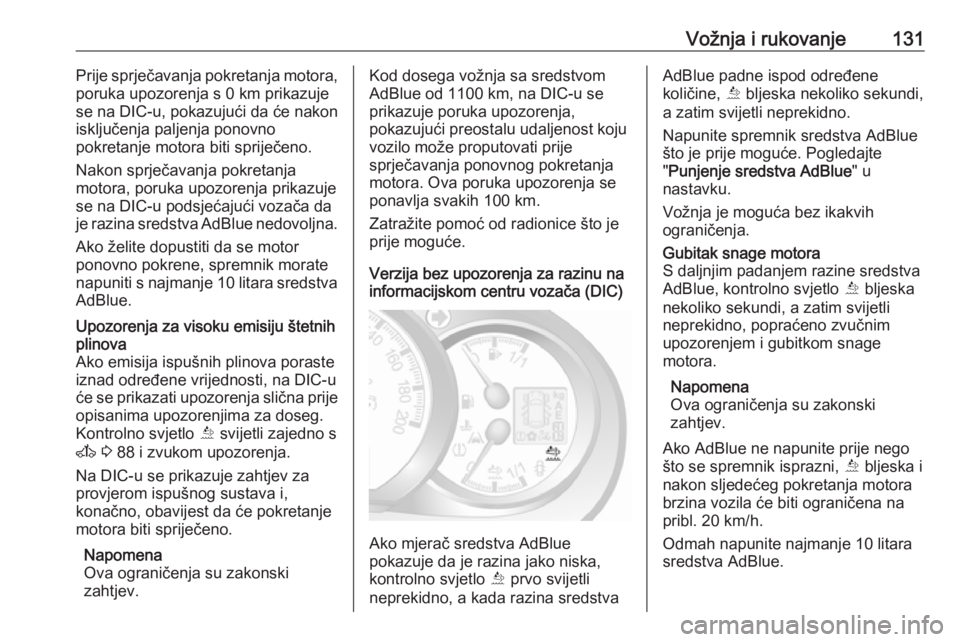

Vožnja i rukovanje131Prije sprječavanja pokretanja motora,
poruka upozorenja s 0 km prikazuje
se na DIC-u, pokazujući da će nakon
isključenja paljenja ponovno
pokretanje motora biti spriječeno.
Nakon sprječavanja pokretanja
motora, poruka upozorenja prikazuje
se na DIC-u podsjećajući vozača da je razina sredstva AdBlue nedovoljna.
Ako želite dopustiti da se motor
ponovno pokrene, spremnik morate napuniti s najmanje 10 litara sredstva AdBlue.Upozorenja za visoku emisiju štetnih
plinova
Ako emisija ispušnih plinova poraste
iznad određene vrijednosti, na DIC-u će se prikazati upozorenja slična prije opisanima upozorenjima za doseg.
Kontrolno svjetlo Õ svijetli zajedno s
A 3 88 i zvukom upozorenja.
Na DIC-u se prikazuje zahtjev za
provjerom ispušnog sustava i,
konačno, obavijest da će pokretanje
motora biti spriječeno.
Napomena
Ova ograničenja su zakonski
zahtjev.Kod dosega vožnja sa sredstvom
AdBlue od 1100 km, na DIC-u se
prikazuje poruka upozorenja,
pokazujući preostalu udaljenost koju
vozilo može proputovati prije
sprječavanja ponovnog pokretanja
motora. Ova poruka upozorenja se
ponavlja svakih 100 km.
Zatražite pomoć od radionice što je
prije moguće.
Verzija bez upozorenja za razinu na
informacijskom centru vozača (DIC)
Ako mjerač sredstva AdBlue
pokazuje da je razina jako niska,
kontrolno svjetlo Õ prvo svijetli
neprekidno, a kada razina sredstva
AdBlue padne ispod određene
količine, Õ bljeska nekoliko sekundi,
a zatim svijetli neprekidno.
Napunite spremnik sredstva AdBlue
što je prije moguće. Pogledajte
" Punjenje sredstva AdBlue " u
nastavku.
Vožnja je moguća bez ikakvih
ograničenja.Gubitak snage motora
S daljnjim padanjem razine sredstva
AdBlue, kontrolno svjetlo Õ bljeska
nekoliko sekundi, a zatim svijetli
neprekidno, popraćeno zvučnim
upozorenjem i gubitkom snage
motora.
Napomena
Ova ograničenja su zakonski
zahtjev.
Ako AdBlue ne napunite prije nego
što se spremnik isprazni, Õ bljeska i
nakon sljedećeg pokretanja motora
brzina vozila će biti ograničena na
pribl. 20 km/h.
Odmah napunite najmanje 10 litara
sredstva AdBlue.

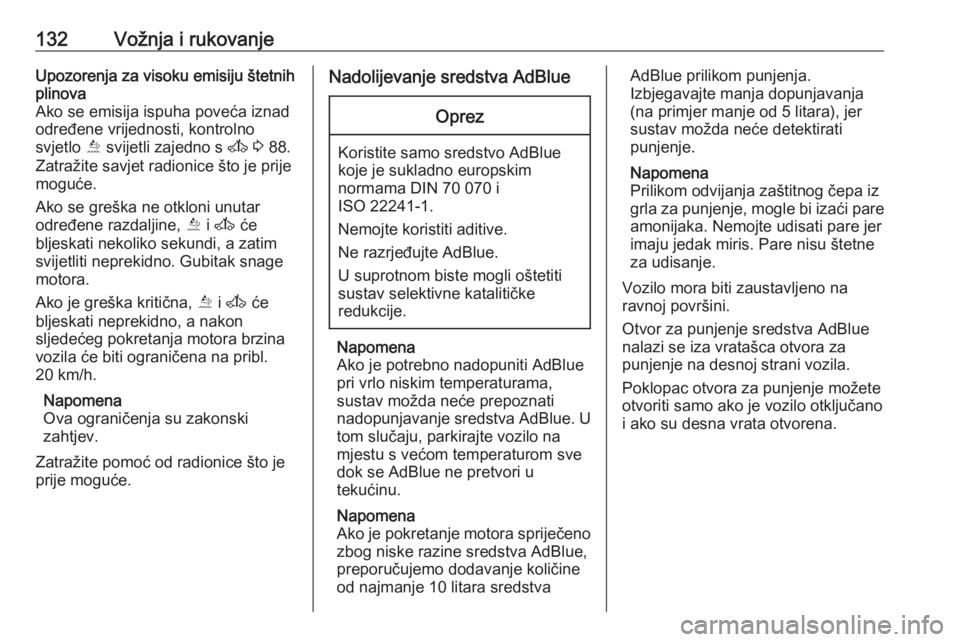

132Vožnja i rukovanjeUpozorenja za visoku emisiju štetnih
plinova
Ako se emisija ispuha poveća iznad
određene vrijednosti, kontrolno
svjetlo Õ svijetli zajedno s A 3 88.
Zatražite savjet radionice što je prije
moguće.
Ako se greška ne otkloni unutar
određene razdaljine, Õ i A će
bljeskati nekoliko sekundi, a zatim
svijetliti neprekidno. Gubitak snage
motora.
Ako je greška kritična, Õ i A će
bljeskati neprekidno, a nakon
sljedećeg pokretanja motora brzina
vozila će biti ograničena na pribl.
20 km/h.
Napomena
Ova ograničenja su zakonski
zahtjev.
Zatražite pomoć od radionice što je
prije moguće.Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Ako je potrebno nadopuniti AdBlue
pri vrlo niskim temperaturama,
sustav možda neće prepoznati
nadopunjavanje sredstva AdBlue. U
tom slučaju, parkirajte vozilo na
mjestu s većom temperaturom sve
dok se AdBlue ne pretvori u
tekućinu.
Napomena
Ako je pokretanje motora spriječeno zbog niske razine sredstva AdBlue,
preporučujemo dodavanje količine od najmanje 10 litara sredstva
AdBlue prilikom punjenja.
Izbjegavajte manja dopunjavanja
(na primjer manje od 5 litara), jer
sustav možda neće detektirati
punjenje.
Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare
amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Otvor za punjenje sredstva AdBlue
nalazi se iza vratašca otvora za
punjenje na desnoj strani vozila.
Poklopac otvora za punjenje možete
otvoriti samo ako je vozilo otključano
i ako su desna vrata otvorena.

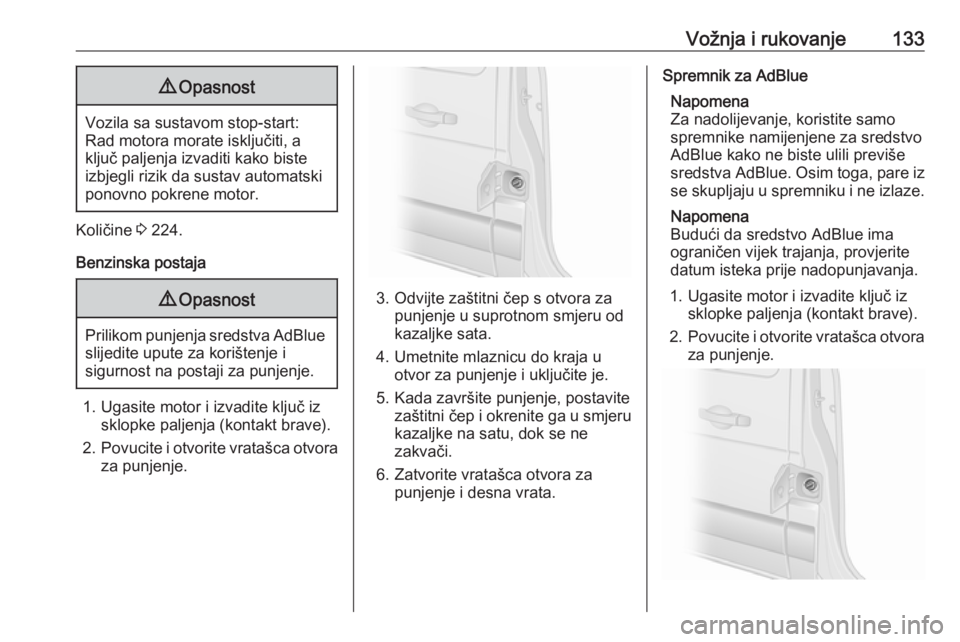

Vožnja i rukovanje1339Opasnost
Vozila sa sustavom stop-start:
Rad motora morate isključiti, a
ključ paljenja izvaditi kako biste
izbjegli rizik da sustav automatski
ponovno pokrene motor.
Količine 3 224.
Benzinska postaja
9 Opasnost
Prilikom punjenja sredstva AdBlue
slijedite upute za korištenje i
sigurnost na postaji za punjenje.
1. Ugasite motor i izvadite ključ iz sklopke paljenja (kontakt brave).
2. Povucite i otvorite vratašca otvora
za punjenje.
3. Odvijte zaštitni čep s otvora za punjenje u suprotnom smjeru od
kazaljke sata.
4. Umetnite mlaznicu do kraja u otvor za punjenje i uključite je.
5. Kada završite punjenje, postavite zaštitni čep i okrenite ga u smjeru
kazaljke na satu, dok se ne
zakvači.
6. Zatvorite vratašca otvora za punjenje i desna vrata.
Spremnik za AdBlue
Napomena
Za nadolijevanje, koristite samo
spremnike namijenjene za sredstvo
AdBlue kako ne biste ulili previše
sredstva AdBlue. Osim toga, pare iz se skupljaju u spremniku i ne izlaze.
Napomena
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite
datum isteka prije nadopunjavanja.
1. Ugasite motor i izvadite ključ iz sklopke paljenja (kontakt brave).
2. Povucite i otvorite vratašca otvora
za punjenje.

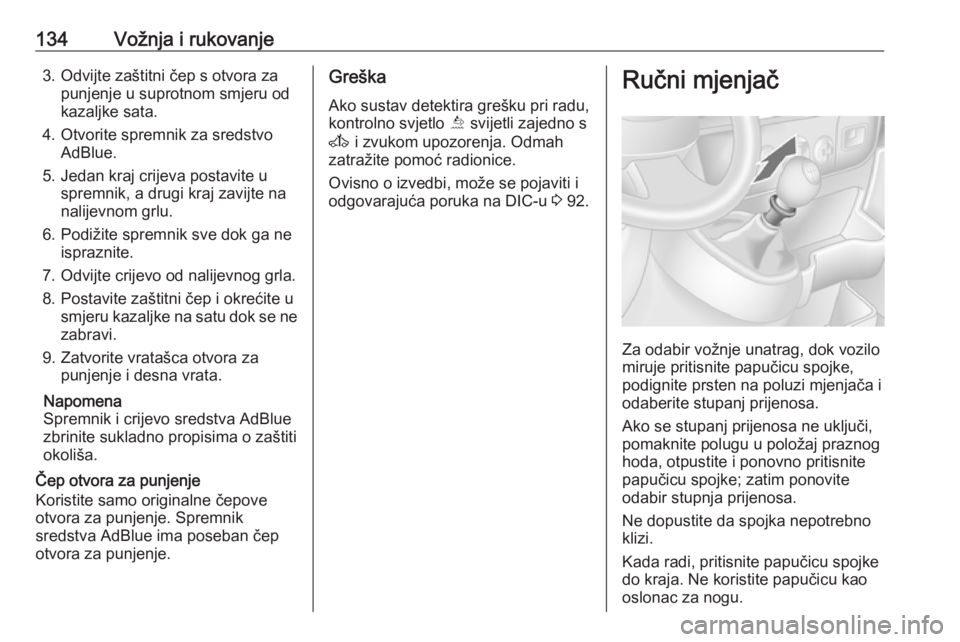

134Vožnja i rukovanje3. Odvijte zaštitni čep s otvora zapunjenje u suprotnom smjeru od
kazaljke sata.
4. Otvorite spremnik za sredstvo AdBlue.
5. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
6. Podižite spremnik sve dok ga ne ispraznite.
7. Odvijte crijevo od nalijevnog grla. 8. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se nezabravi.
9. Zatvorite vratašca otvora za punjenje i desna vrata.
Napomena
Spremnik i crijevo sredstva AdBlue
zbrinite sukladno propisima o zaštiti
okoliša.
Čep otvora za punjenje
Koristite samo originalne čepove
otvora za punjenje. Spremnik
sredstva AdBlue ima poseban čep
otvora za punjenje.Greška
Ako sustav detektira grešku pri radu,kontrolno svjetlo Õ svijetli zajedno s
A i zvukom upozorenja. Odmah
zatražite pomoć radionice.
Ovisno o izvedbi, može se pojaviti i
odgovarajuća poruka na DIC-u 3 92.Ručni mjenjač
Za odabir vožnje unatrag, dok vozilo
miruje pritisnite papučicu spojke,
podignite prsten na poluzi mjenjača i
odaberite stupanj prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.

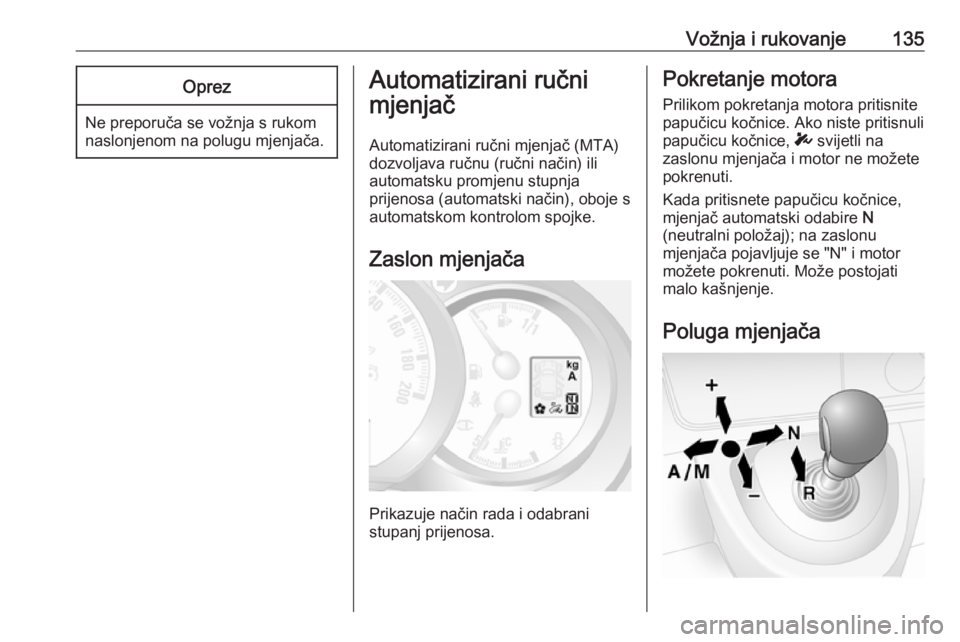

Vožnja i rukovanje135Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Automatizirani ručni
mjenjač
Automatizirani ručni mjenjač (MTA)
dozvoljava ručnu (ručni način) ili
automatsku promjenu stupnja
prijenosa (automatski način), oboje s
automatskom kontrolom spojke.
Zaslon mjenjača
Prikazuje način rada i odabrani
stupanj prijenosa.
Pokretanje motora
Prilikom pokretanja motora pritisnite
papučicu kočnice. Ako niste pritisnuli
papučicu kočnice, T svijetli na
zaslonu mjenjača i motor ne možete
pokrenuti.
Kada pritisnete papučicu kočnice,
mjenjač automatski odabire N
(neutralni položaj); na zaslonu
mjenjača pojavljuje se "N" i motor
možete pokrenuti. Može postojati
malo kašnjenje.
Poluga mjenjača

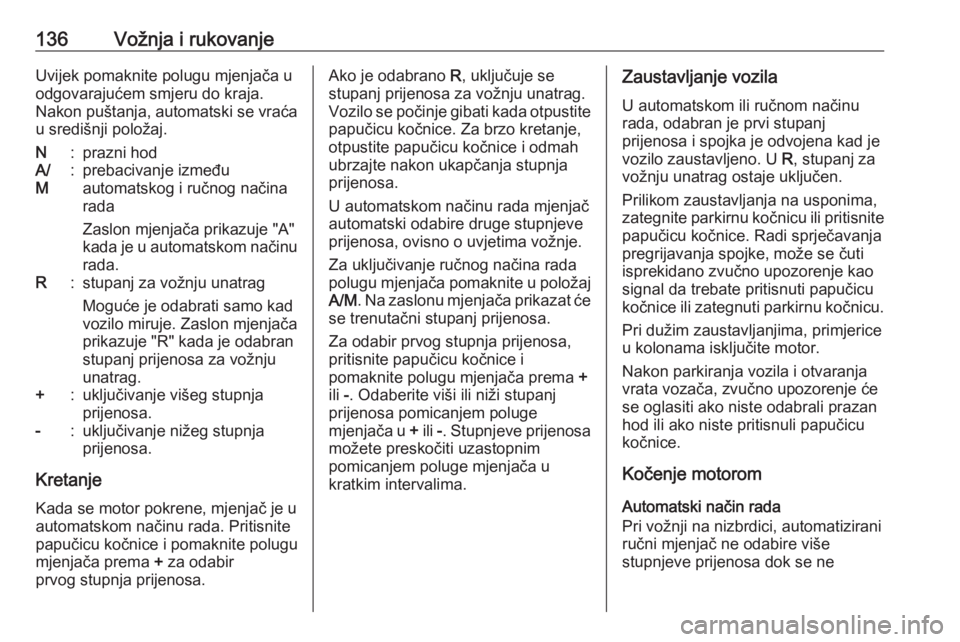

136Vožnja i rukovanjeUvijek pomaknite polugu mjenjača u
odgovarajućem smjeru do kraja.
Nakon puštanja, automatski se vraća u središnji položaj.N:prazni hodA/
M:prebacivanje između
automatskog i ručnog načina
rada
Zaslon mjenjača prikazuje "A"
kada je u automatskom načinu rada.R:stupanj za vožnju unatrag
Moguće je odabrati samo kad
vozilo miruje. Zaslon mjenjača
prikazuje "R" kada je odabran
stupanj prijenosa za vožnju
unatrag.+:uključivanje višeg stupnja
prijenosa.-:uključivanje nižeg stupnja
prijenosa.
Kretanje
Kada se motor pokrene, mjenjač je u
automatskom načinu rada. Pritisnite
papučicu kočnice i pomaknite polugu
mjenjača prema + za odabir
prvog stupnja prijenosa.
Ako je odabrano R, uključuje se
stupanj prijenosa za vožnju unatrag.
Vozilo se počinje gibati kada otpustite papučicu kočnice. Za brzo kretanje,otpustite papučicu kočnice i odmah
ubrzajte nakon ukapčanja stupnja
prijenosa.
U automatskom načinu rada mjenjač
automatski odabire druge stupnjeve
prijenosa, ovisno o uvjetima vožnje.
Za uključivanje ručnog načina rada
polugu mjenjača pomaknite u položaj
A/M . Na zaslonu mjenjača prikazat će
se trenutačni stupanj prijenosa.
Za odabir prvog stupnja prijenosa,
pritisnite papučicu kočnice i
pomaknite polugu mjenjača prema +
ili -. Odaberite viši ili niži stupanj
prijenosa pomicanjem poluge
mjenjača u + ili -. Stupnjeve prijenosa
možete preskočiti uzastopnim
pomicanjem poluge mjenjača u
kratkim intervalima.Zaustavljanje vozila
U automatskom ili ručnom načinu
rada, odabran je prvi stupanj
prijenosa i spojka je odvojena kad je
vozilo zaustavljeno. U R, stupanj za
vožnju unatrag ostaje uključen.
Prilikom zaustavljanja na usponima,
zategnite parkirnu kočnicu ili pritisnite
papučicu kočnice. Radi sprječavanja pregrijavanja spojke, može se čuti
isprekidano zvučno upozorenje kao
signal da trebate pritisnuti papučicu
kočnice ili zategnuti parkirnu kočnicu.
Pri dužim zaustavljanjima, primjerice
u kolonama isključite motor.
Nakon parkiranja vozila i otvaranja
vrata vozača, zvučno upozorenje će
se oglasiti ako niste odabrali prazan
hod ili ako niste pritisnuli papučicu
kočnice.
Kočenje motorom
Automatski način rada
Pri vožnji na nizbrdici, automatizirani
ručni mjenjač ne odabire više
stupnjeve prijenosa dok se ne

Vožnja i rukovanje137dostigne visoki broj okretaja motora.
Tijekom kočenja pravovremeno
odabire niži stupanj prijenosa.
Ručni način rada
Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici.
Ljuljanje vozila
Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu, snijegu ili rupi. Pomičite polugu
mjenjača između R i A/M (ili između
+ i -), dok lagano pritišćete papučicu
gasa. Ne tjerajte motor u visoki broj
okretaja i izbjegavajte naglo
ubrzavanje.
ParkiranjeZategnite parkirnu kočnicu. Ostajeuključen zadnji odabrani stupanj
prijenosa (vidi zaslon mjenjača). S N,
nije odabran stupanj prijenosa.
Kad je kontakt isključen, mjenjač više ne odgovara na pomicanje poluge
mjenjača.Ako kontakt nije isključen ili parkirna kočnica nije zategnuta, čut će se
upozoravajući gong nakon otvaranja
vozačevih vrata.
Ručni način rada
Ako je odabran viši stupanj prijenosa
kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina
previsoka, ne vrši se promjena
stupnja prijenosa. To sprječava motor da radi s preniskom ili previsokom
brzinom vrtnje.
Ako je brzina vrtnje motora preniska,
mjenjač automatski odabire niži
stupanj prijenosa.
Ako je brzina vrtnje motora previsoka, mjenjač odabire viši stupanj samo
kad se papučica gasa pritisne do
kraja (kickdown).Elektronički programi
vožnje
Zimski program V
Aktivirajte zimski program ako imate
problema s kretanjem na skliskoj
površini ceste.
Aktiviranje
Pritisnite V, kontrolno svjetlo V se
prikazuje na zaslonu mjenjača.
Mjenjač uključuje automatski način rada i vozilo kreće u podesnom
stupnju prijenosa.

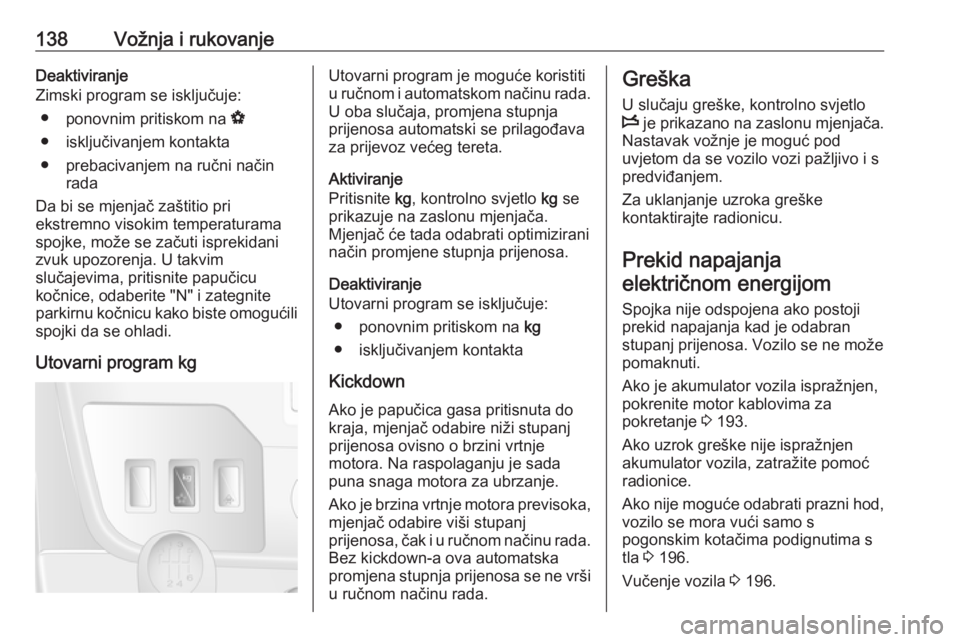

138Vožnja i rukovanjeDeaktiviranje
Zimski program se isključuje:
● ponovnim pritiskom na V
● isključivanjem kontakta
● prebacivanjem na ručni način rada
Da bi se mjenjač zaštitio pri
ekstremno visokim temperaturama
spojke, može se začuti isprekidani
zvuk upozorenja. U takvim
slučajevima, pritisnite papučicu
kočnice, odaberite "N" i zategnite
parkirnu kočnicu kako biste omogućili spojki da se ohladi.
Utovarni program kgUtovarni program je moguće koristiti
u ručnom i automatskom načinu rada. U oba slučaja, promjena stupnja
prijenosa automatski se prilagođava
za prijevoz većeg tereta.
Aktiviranje
Pritisnite kg, kontrolno svjetlo kg se
prikazuje na zaslonu mjenjača.
Mjenjač će tada odabrati optimizirani
način promjene stupnja prijenosa.
Deaktiviranje
Utovarni program se isključuje:
● ponovnim pritiskom na kg
● isključivanjem kontakta
Kickdown Ako je papučica gasa pritisnuta do
kraja, mjenjač odabire niži stupanj
prijenosa ovisno o brzini vrtnje
motora. Na raspolaganju je sada
puna snaga motora za ubrzanje.
Ako je brzina vrtnje motora previsoka,
mjenjač odabire viši stupanj
prijenosa, čak i u ručnom načinu rada.
Bez kickdown-a ova automatska
promjena stupnja prijenosa se ne vrši u ručnom načinu rada.Greška
U slučaju greške, kontrolno svjetlo
W je prikazano na zaslonu mjenjača.
Nastavak vožnje je moguć pod
uvjetom da se vozilo vozi pažljivo i s
predviđanjem.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanjaelektričnom energijom
Spojka nije odspojena ako postoji
prekid napajanja kad je odabran
stupanj prijenosa. Vozilo se ne može
pomaknuti.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 193.
Ako uzrok greške nije ispražnjen
akumulator vozila, zatražite pomoć
radionice.
Ako nije moguće odabrati prazni hod,
vozilo se mora vući samo s
pogonskim kotačima podignutima s
tla 3 196.
Vučenje vozila 3 196.
