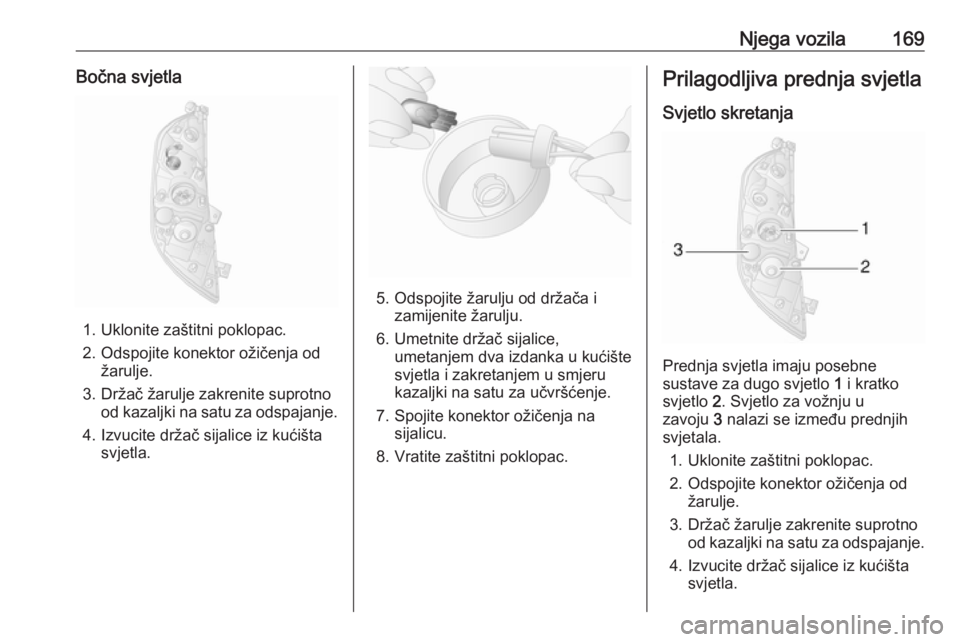

Njega vozila169Bočna svjetla
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od žarulje.
3. Držač žarulje zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite žarulju od držača i zamijenite žarulju.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac.
Prilagodljiva prednja svjetla
Svjetlo skretanja
Prednja svjetla imaju posebne
sustave za dugo svjetlo 1 i kratko
svjetlo 2. Svjetlo za vožnju u
zavoju 3 nalazi se između prednjih
svjetala.
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od žarulje.
3. Držač žarulje zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.

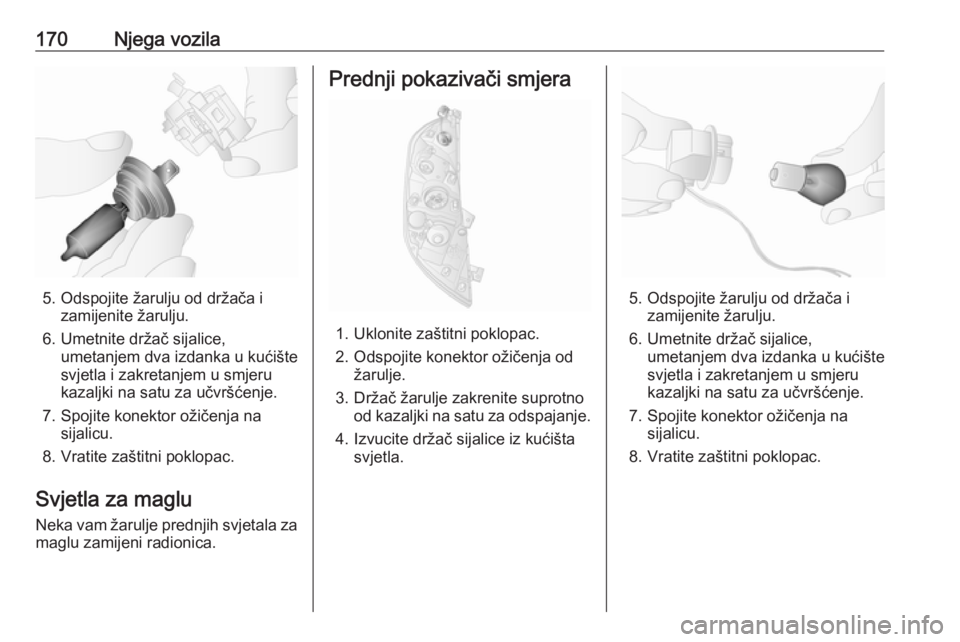

170Njega vozila
5. Odspojite žarulju od držača izamijenite žarulju.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac.
Svjetla za maglu Neka vam žarulje prednjih svjetala za maglu zamijeni radionica.
Prednji pokazivači smjera
1. Uklonite zaštitni poklopac.
2. Odspojite konektor ožičenja od žarulje.
3. Držač žarulje zakrenite suprotno od kazaljki na satu za odspajanje.
4. Izvucite držač sijalice iz kućišta svjetla.
5. Odspojite žarulju od držača i zamijenite žarulju.
6. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
7. Spojite konektor ožičenja na sijalicu.
8. Vratite zaštitni poklopac.

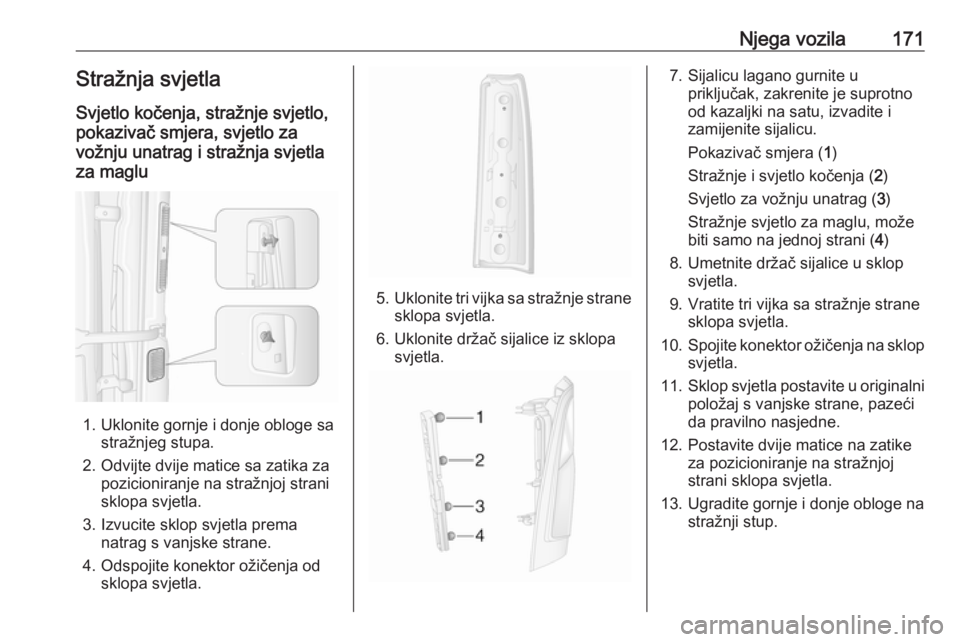

Njega vozila171Stražnja svjetla
Svjetlo kočenja, stražnje svjetlo,
pokazivač smjera, svjetlo za
vožnju unatrag i stražnja svjetla
za maglu
1. Uklonite gornje i donje obloge sa stražnjeg stupa.
2. Odvijte dvije matice sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.
3. Izvucite sklop svjetla prema natrag s vanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.
5.Uklonite tri vijka sa stražnje strane
sklopa svjetla.
6. Uklonite držač sijalice iz sklopa svjetla.
7. Sijalicu lagano gurnite u priključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu.
Pokazivač smjera ( 1)
Stražnje i svjetlo kočenja ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, može
biti samo na jednoj strani ( 4)
8. Umetnite držač sijalice u sklop svjetla.
9. Vratite tri vijka sa stražnje strane sklopa svjetla.
10. Spojite konektor ožičenja na sklop
svjetla.
11. Sklop svjetla postavite u originalni
položaj s vanjske strane, pazeći
da pravilno nasjedne.
12. Postavite dvije matice na zatike za pozicioniranje na stražnjoj
strani sklopa svjetla.
13. Ugradite gornje i donje obloge na stražnji stup.

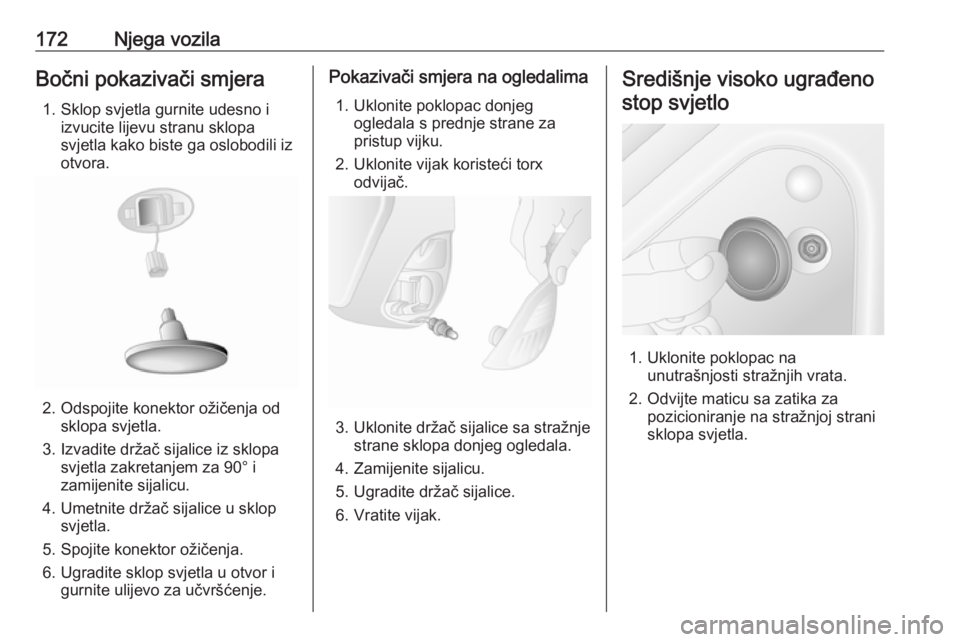

172Njega vozilaBočni pokazivači smjera1. Sklop svjetla gurnite udesno i izvucite lijevu stranu sklopa
svjetla kako biste ga oslobodili iz
otvora.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Izvadite držač sijalice iz sklopa svjetla zakretanjem za 90° izamijenite sijalicu.
4. Umetnite držač sijalice u sklop svjetla.
5. Spojite konektor ožičenja.
6. Ugradite sklop svjetla u otvor i gurnite ulijevo za učvršćenje.
Pokazivači smjera na ogledalima
1. Uklonite poklopac donjeg ogledala s prednje strane zapristup vijku.
2. Uklonite vijak koristeći torx odvijač.
3. Uklonite držač sijalice sa stražnjestrane sklopa donjeg ogledala.
4. Zamijenite sijalicu.
5. Ugradite držač sijalice.
6. Vratite vijak.
Središnje visoko ugrađeno
stop svjetlo
1. Uklonite poklopac na unutrašnjosti stražnjih vrata.
2. Odvijte maticu sa zatika za pozicioniranje na stražnjoj strani
sklopa svjetla.

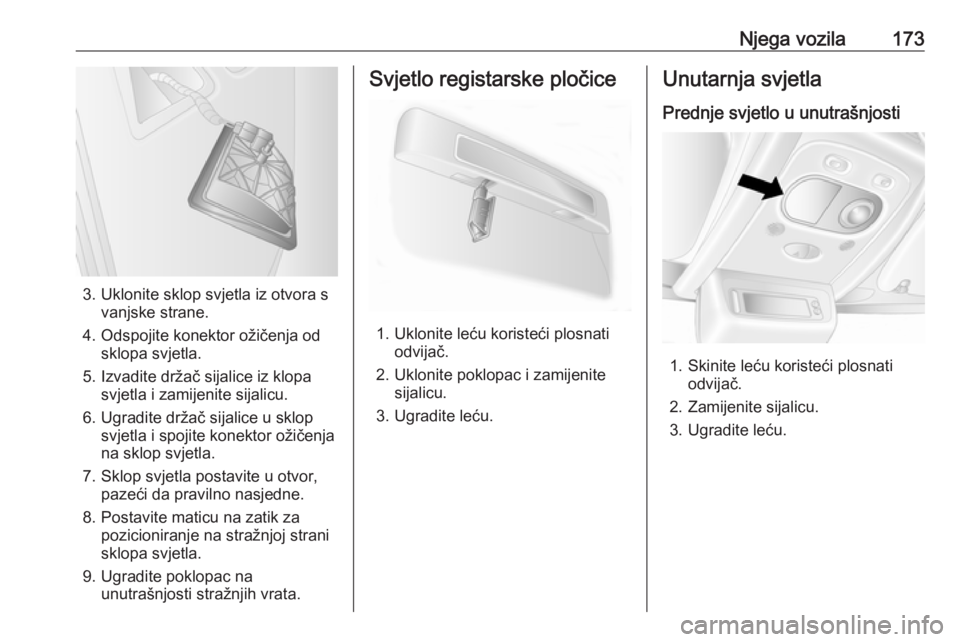

Njega vozila173
3. Uklonite sklop svjetla iz otvora svanjske strane.
4. Odspojite konektor ožičenja od sklopa svjetla.
5. Izvadite držač sijalice iz klopa svjetla i zamijenite sijalicu.
6. Ugradite držač sijalice u sklop svjetla i spojite konektor ožičenja
na sklop svjetla.
7. Sklop svjetla postavite u otvor, pazeći da pravilno nasjedne.
8. Postavite maticu na zatik za pozicioniranje na stražnjoj strani
sklopa svjetla.
9. Ugradite poklopac na unutrašnjosti stražnjih vrata.
Svjetlo registarske pločice
1. Uklonite leću koristeći plosnati odvijač.
2. Uklonite poklopac i zamijenite sijalicu.
3. Ugradite leću.
Unutarnja svjetla
Prednje svjetlo u unutrašnjosti
1. Skinite leću koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Ugradite leću.

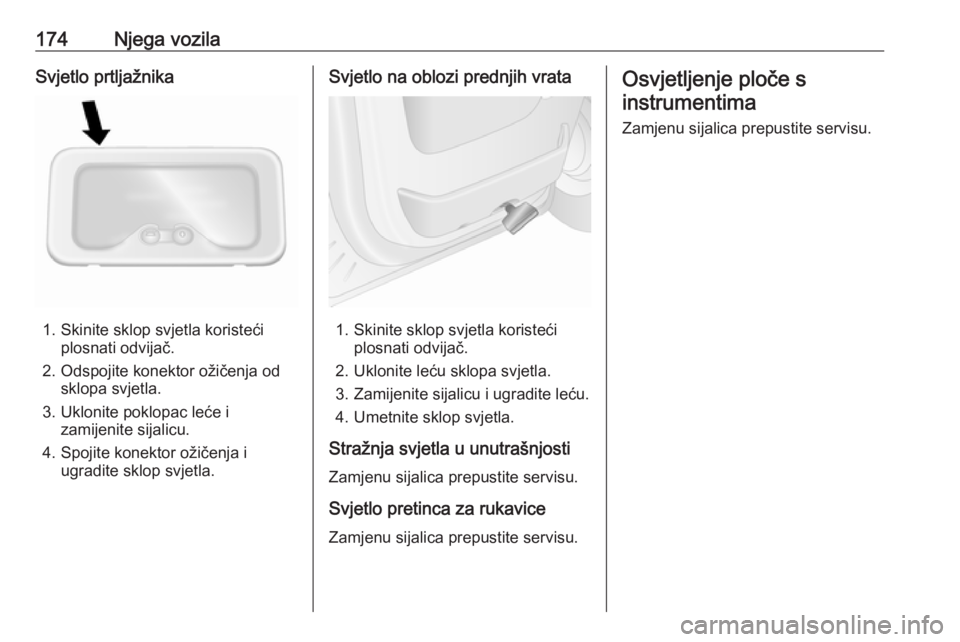

174Njega vozilaSvjetlo prtljažnika
1. Skinite sklop svjetla koristećiplosnati odvijač.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Uklonite poklopac leće i zamijenite sijalicu.
4. Spojite konektor ožičenja i ugradite sklop svjetla.
Svjetlo na oblozi prednjih vrata
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Uklonite leću sklopa svjetla.
3. Zamijenite sijalicu i ugradite leću. 4. Umetnite sklop svjetla.
Stražnja svjetla u unutrašnjosti
Zamjenu sijalica prepustite servisu.
Svjetlo pretinca za rukavice Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite servisu.

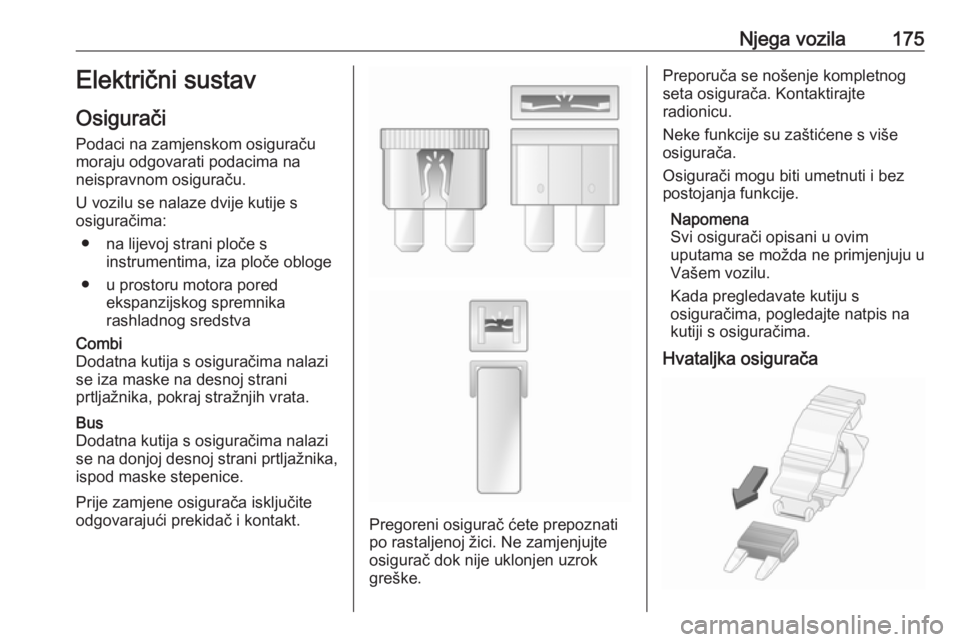

Njega vozila175Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● na lijevoj strani ploče s instrumentima, iza ploče obloge
● u prostoru motora pored ekspanzijskog spremnika
rashladnog sredstvaCombi
Dodatna kutija s osiguračima nalazi
se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.Bus
Dodatna kutija s osiguračima nalazi
se na donjoj desnoj strani prtljažnika,
ispod maske stepenice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Kontaktirajte
radionicu.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.

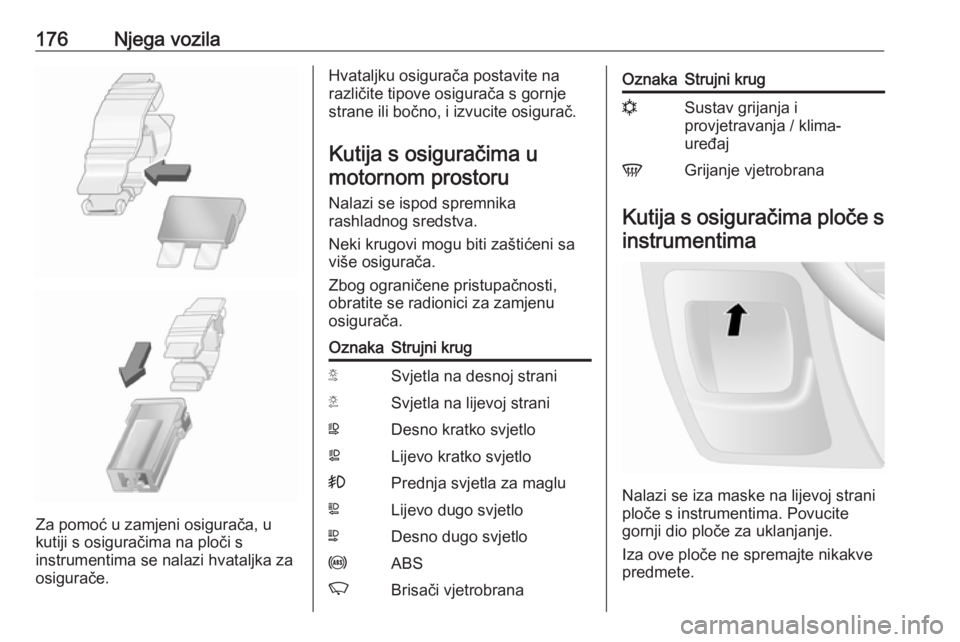

Hvataljka osigurača

176Njega vozila
Za pomoć u zamjeni osigurača, u
kutiji s osiguračima na ploči s
instrumentima se nalazi hvataljka za
osigurače.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Nalazi se ispod spremnika
rashladnog sredstva.
Neki krugovi mogu biti zaštićeni sa
više osigurača.
Zbog ograničene pristupačnosti, obratite se radionici za zamjenu
osigurača.OznakaStrujni krugSSvjetla na desnoj straniTSvjetla na lijevoj straniWDesno kratko svjetloaLijevo kratko svjetlo>Prednja svjetla za magluLLijevo dugo svjetloNDesno dugo svjetlouABSKBrisači vjetrobranaOznakaStrujni krugnSustav grijanja i
provjetravanja / klima-
uređajVGrijanje vjetrobrana
Kutija s osiguračima ploče s
instrumentima
Nalazi se iza maske na lijevoj strani
ploče s instrumentima. Povucite
gornji dio ploče za uklanjanje.
Iza ove ploče ne spremajte nikakve
predmete.

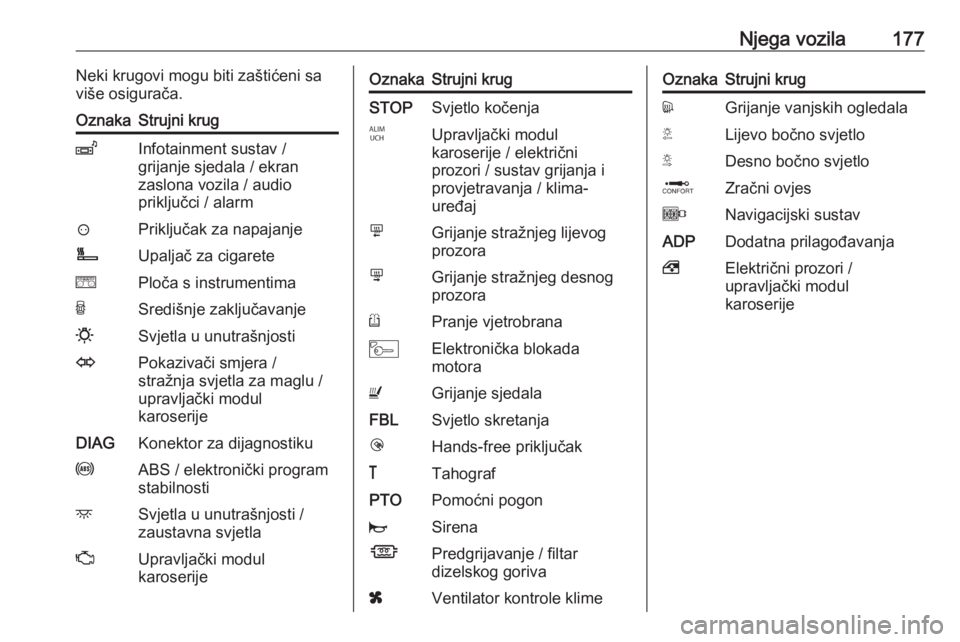

Njega vozila177Neki krugovi mogu biti zaštićeni sa
više osigurača.OznakaStrujni krugZInfotainment sustav /
grijanje sjedala / ekran
zaslona vozila / audio
priključci / alarm?Priključak za napajanjeÌUpaljač za cigareteePloča s instrumentimaUSredišnje zaključavanje0Svjetla u unutrašnjostiOPokazivači smjera /
stražnja svjetla za maglu /
upravljački modul
karoserijeDIAGKonektor za dijagnostikuuABS / elektronički program
stabilnostidSvjetla u unutrašnjosti /
zaustavna svjetlaZUpravljački modul
karoserijeOznakaStrujni krugSTOPSvjetlo kočenjaIUpravljački modul
karoserije / električni
prozori / sustav grijanja i
provjetravanja / klima-
uređajmGrijanje stražnjeg lijevog
prozoranGrijanje stražnjeg desnog
prozoraRPranje vjetrobranaMElektronička blokada
motoraUGrijanje sjedalaFBLSvjetlo skretanjalHands-free priključak&TahografPTOPomoćni pogonjSirenaÍPredgrijavanje / filtar
dizelskog gorivaxVentilator kontrole klimeOznakaStrujni krugdGrijanje vanjskih ogledalaTLijevo bočno svjetloSDesno bočno svjetloQZračni ovjesONavigacijski sustavADPDodatna prilagođavanja,Električni prozori /
upravljački modul
karoserije

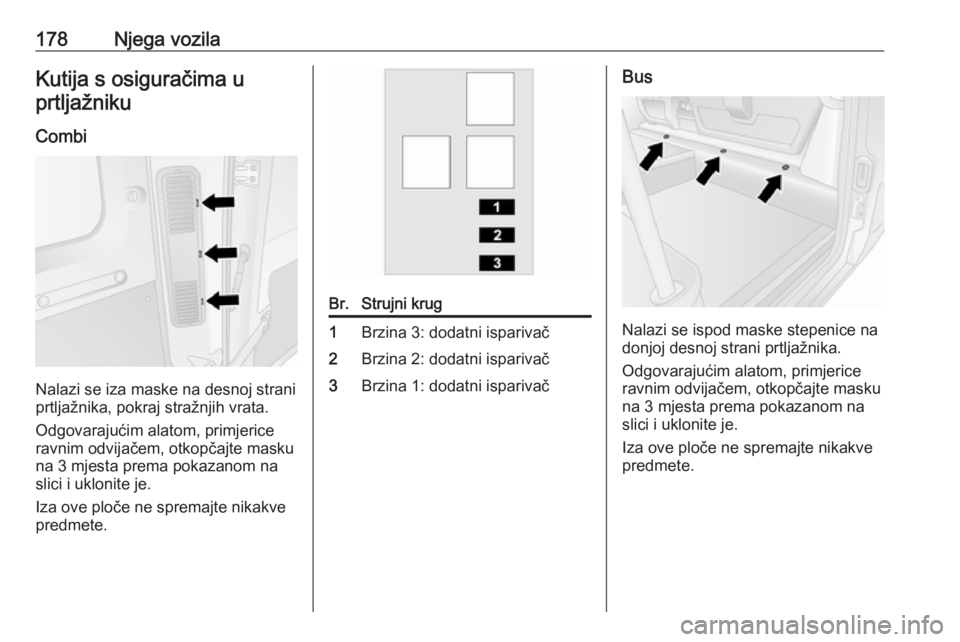

178Njega vozilaKutija s osiguračima uprtljažniku
Combi
Nalazi se iza maske na desnoj strani
prtljažnika, pokraj stražnjih vrata.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na 3 mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.
Br.Strujni krug1Brzina 3: dodatni isparivač2Brzina 2: dodatni isparivač3Brzina 1: dodatni isparivačBus
Nalazi se ispod maske stepenice na
donjoj desnoj strani prtljažnika.
Odgovarajućim alatom, primjerice
ravnim odvijačem, otkopčajte masku
na 3 mjesta prema pokazanom na
slici i uklonite je.
Iza ove ploče ne spremajte nikakve
predmete.
