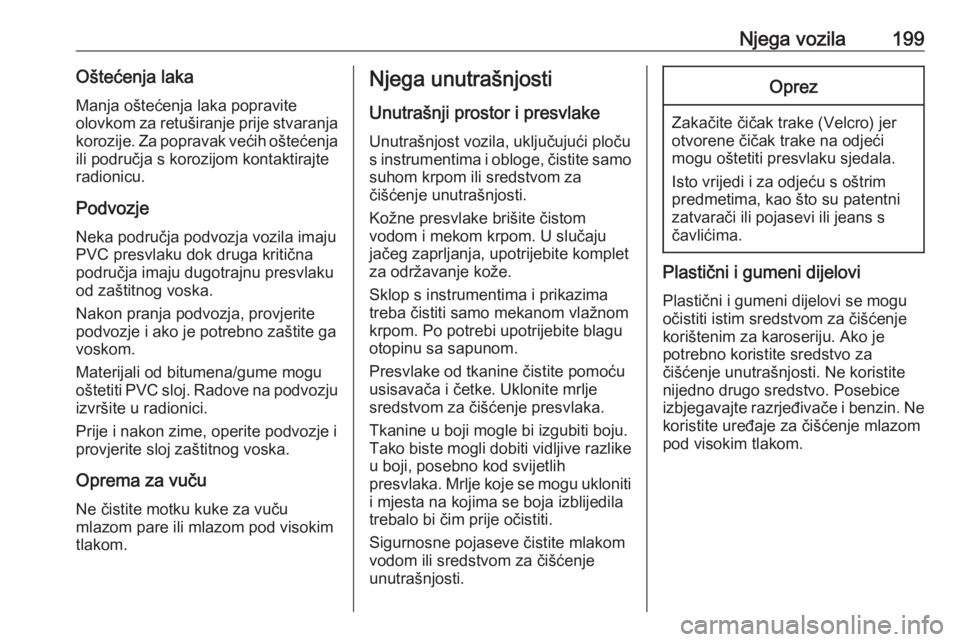

Njega vozila199Oštećenja laka
Manja oštećenja laka popravite
olovkom za retuširanje prije stvaranja korozije. Za popravak većih oštećenja
ili područja s korozijom kontaktirajte
radionicu.
Podvozje
Neka područja podvozja vozila imaju
PVC presvlaku dok druga kritična
područja imaju dugotrajnu presvlaku
od zaštitnog voska.
Nakon pranja podvozja, provjerite
podvozje i ako je potrebno zaštite ga
voskom.
Materijali od bitumena/gume mogu
oštetiti PVC sloj. Radove na podvozju izvršite u radionici.
Prije i nakon zime, operite podvozje i
provjerite sloj zaštitnog voska.
Oprema za vučuNe čistite motku kuke za vuču
mlazom pare ili mlazom pod visokim
tlakom.Njega unutrašnjosti
Unutrašnji prostor i presvlake
Unutrašnjost vozila, uključujući ploču
s instrumentima i obloge, čistite samo suhom krpom ili sredstvom za
čišćenje unutrašnjosti.
Kožne presvlake brišite čistom
vodom i mekom krpom. U slučaju
jačeg zaprljanja, upotrijebite komplet za održavanje kože.
Sklop s instrumentima i prikazima
treba čistiti samo mekanom vlažnom
krpom. Po potrebi upotrijebite blagu
otopinu sa sapunom.
Presvlake od tkanine čistite pomoću
usisavača i četke. Uklonite mrlje
sredstvom za čišćenje presvlaka.
Tkanine u boji mogle bi izgubiti boju.
Tako biste mogli dobiti vidljive razlike
u boji, posebno kod svijetlih
presvlaka. Mrlje koje se mogu ukloniti
i mjesta na kojima se boja izblijedila
trebalo bi čim prije očistiti.
Sigurnosne pojaseve čistite mlakom vodom ili sredstvom za čišćenje
unutrašnjosti.Oprez
Zakačite čičak trake (Velcro) jer
otvorene čičak trake na odjeći
mogu oštetiti presvlaku sjedala.
Isto vrijedi i za odjeću s oštrim
predmetima, kao što su patentni
zatvarači ili pojasevi ili jeans s
čavlićima.
Plastični i gumeni dijelovi
Plastični i gumeni dijelovi se mogu
očistiti istim sredstvom za čišćenje
korištenim za karoseriju. Ako je
potrebno koristite sredstvo za
čišćenje unutrašnjosti. Ne koristite
nijedno drugo sredstvo. Posebice
izbjegavajte razrjeđivače i benzin. Ne koristite uređaje za čišćenje mlazom
pod visokim tlakom.

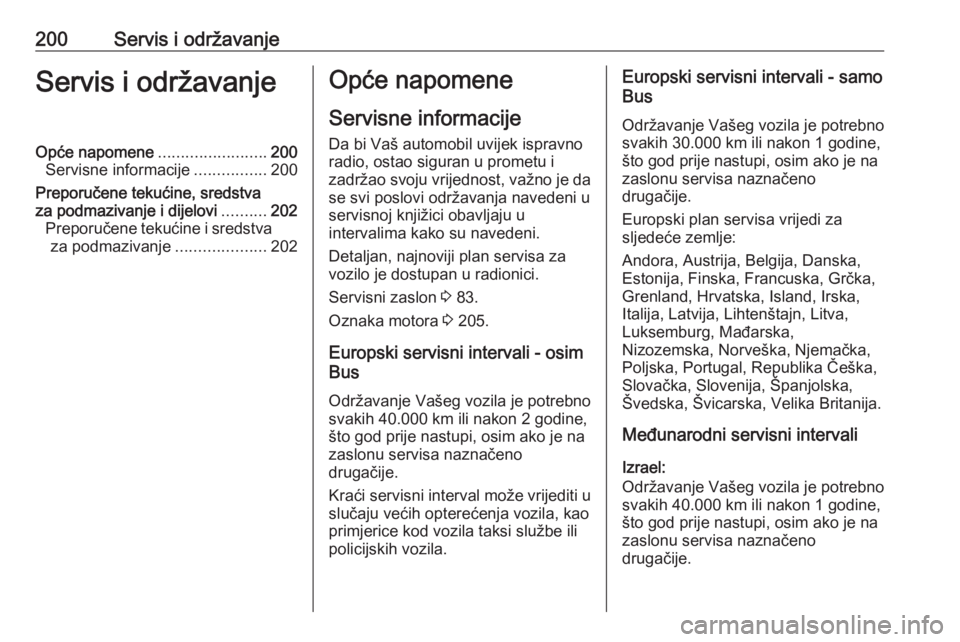

200Servis i održavanjeServis i održavanjeOpće napomene........................200
Servisne informacije ................200
Preporučene tekućine, sredstva
za podmazivanje i dijelovi ..........202
Preporučene tekućine i sredstva za podmazivanje ....................202Opće napomene
Servisne informacije
Da bi Vaš automobil uvijek ispravno
radio, ostao siguran u prometu i
zadržao svoju vrijednost, važno je da
se svi poslovi održavanja navedeni u
servisnoj knjižici obavljaju u
intervalima kako su navedeni.
Detaljan, najnoviji plan servisa za
vozilo je dostupan u radionici.
Servisni zaslon 3 83.
Oznaka motora 3 205.
Europski servisni intervali - osim
Bus
Održavanje Vašeg vozila je potrebno
svakih 40.000 km ili nakon 2 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Kraći servisni interval može vrijediti u slučaju većih opterećenja vozila, kao
primjerice kod vozila taksi službe ili
policijskih vozila.Europski servisni intervali - samo
Bus
Održavanje Vašeg vozila je potrebno
svakih 30.000 km ili nakon 1 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Europski plan servisa vrijedi za
sljedeće zemlje:
Andora, Austrija, Belgija, Danska,
Estonija, Finska, Francuska, Grčka,
Grenland, Hrvatska, Island, Irska,
Italija, Latvija, Lihtenštajn, Litva,
Luksemburg, Mađarska,
Nizozemska, Norveška, Njemačka,
Poljska, Portugal, Republika Češka,
Slovačka, Slovenija, Španjolska,
Švedska, Švicarska, Velika Britanija.
Međunarodni servisni intervali
Izrael:
Održavanje Vašeg vozila je potrebno
svakih 40.000 km ili nakon 1 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.

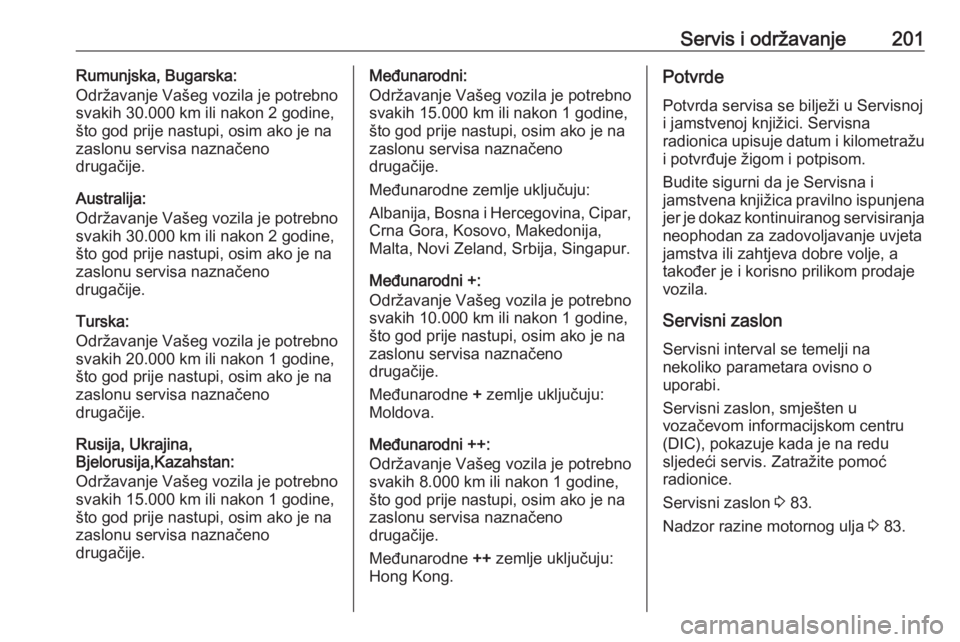

Servis i održavanje201Rumunjska, Bugarska:
Održavanje Vašeg vozila je potrebno
svakih 30.000 km ili nakon 2 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Australija:
Održavanje Vašeg vozila je potrebno
svakih 30.000 km ili nakon 2 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Turska:
Održavanje Vašeg vozila je potrebno svakih 20.000 km ili nakon 1 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Rusija, Ukrajina,
Bjelorusija,Kazahstan:
Održavanje Vašeg vozila je potrebno
svakih 15.000 km ili nakon 1 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.Međunarodni:
Održavanje Vašeg vozila je potrebno svakih 15.000 km ili nakon 1 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Međunarodne zemlje uključuju:
Albanija, Bosna i Hercegovina, Cipar,
Crna Gora, Kosovo, Makedonija,
Malta, Novi Zeland, Srbija, Singapur.
Međunarodni +:
Održavanje Vašeg vozila je potrebno
svakih 10.000 km ili nakon 1 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Međunarodne + zemlje uključuju:
Moldova.
Međunarodni ++:
Održavanje Vašeg vozila je potrebno
svakih 8.000 km ili nakon 1 godine,
što god prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Međunarodne ++ zemlje uključuju:
Hong Kong.Potvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu i potvrđuje žigom i potpisom.
Budite sigurni da je Servisna i
jamstvena knjižica pravilno ispunjena
jer je dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje, a također je i korisno prilikom prodaje
vozila.
Servisni zaslon
Servisni interval se temelji na
nekoliko parametara ovisno o
uporabi.
Servisni zaslon, smješten u
vozačevom informacijskom centru
(DIC), pokazuje kada je na redu
sljedeći servis. Zatražite pomoć
radionice.
Servisni zaslon 3 83.
Nadzor razine motornog ulja 3 83.

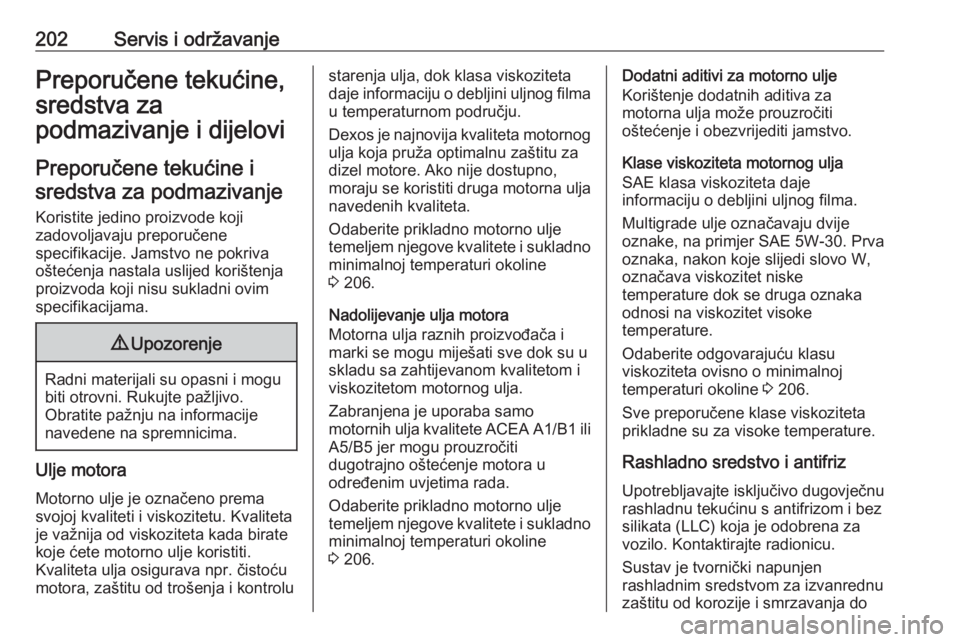

202Servis i održavanjePreporučene tekućine,sredstva za
podmazivanje i dijelovi
Preporučene tekućine isredstva za podmazivanje
Koristite jedino proizvode koji
zadovoljavaju preporučene
specifikacije. Jamstvo ne pokriva
oštećenja nastala uslijed korištenja proizvoda koji nisu sukladni ovim
specifikacijama.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Ulje motora
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava npr. čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoziteta
daje informaciju o debljini uljnog filma
u temperaturnom području.
Dexos je najnovija kvaliteta motornog ulja koja pruža optimalnu zaštitu za
dizel motore. Ako nije dostupno,
moraju se koristiti druga motorna ulja
navedenih kvaliteta.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno
minimalnoj temperaturi okoline
3 206.
Nadolijevanje ulja motora
Motorna ulja raznih proizvođača i
marki se mogu miješati sve dok su u
skladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
Zabranjena je uporaba samo
motornih ulja kvalitete ACEA A1/B1 ili A5/B5 jer mogu prouzročiti
dugotrajno oštećenje motora u
određenim uvjetima rada.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 206.Dodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.
Klase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigrade ulje označavaju dvije
oznake, na primjer SAE 5W-30. Prva
oznaka, nakon koje slijedi slovo W,
označava viskozitet niske
temperature dok se druga oznaka
odnosi na viskozitet visoke
temperature.
Odaberite odgovarajuću klasu
viskoziteta ovisno o minimalnoj
temperaturi okoline 3 206.
Sve preporučene klase viskoziteta
prikladne su za visoke temperature.
Rashladno sredstvo i antifriz Upotrebljavajte isključivo dugovječnu
rashladnu tekućinu s antifrizom i bez silikata (LLC) koja je odobrena za
vozilo. Kontaktirajte radionicu.
Sustav je tvornički napunjen
rashladnim sredstvom za izvanrednu
zaštitu od korozije i smrzavanja do

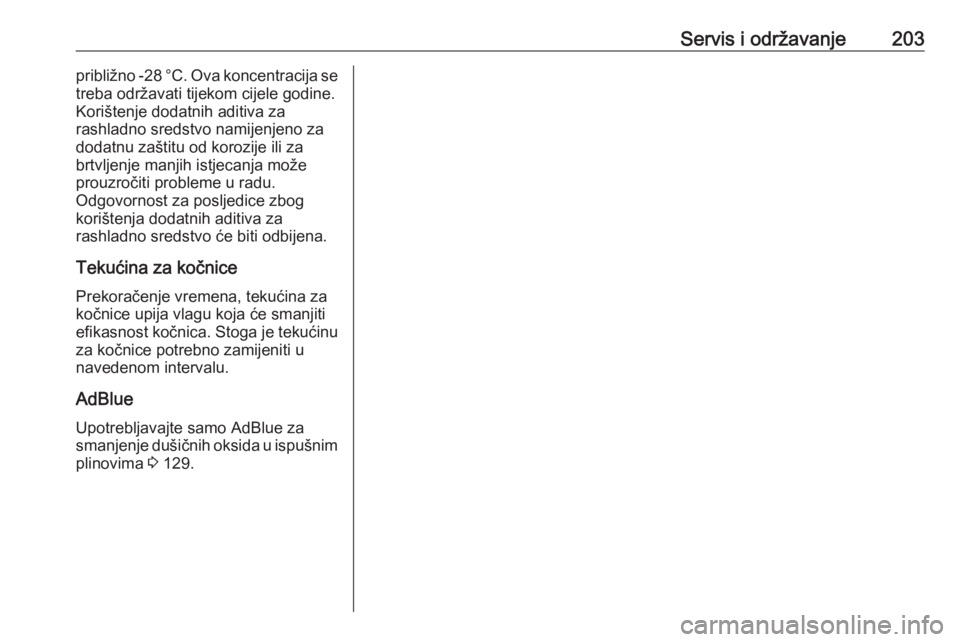

Servis i održavanje203približno -28 °C. Ova koncentracija se
treba održavati tijekom cijele godine.
Korištenje dodatnih aditiva za
rashladno sredstvo namijenjeno za
dodatnu zaštitu od korozije ili za
brtvljenje manjih istjecanja može
prouzročiti probleme u radu.
Odgovornost za posljedice zbog
korištenja dodatnih aditiva za
rashladno sredstvo će biti odbijena.
Tekućina za kočnice
Prekoračenje vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu za kočnice potrebno zamijeniti u
navedenom intervalu.
AdBlue
Upotrebljavajte samo AdBlue za
smanjenje dušičnih oksida u ispušnim
plinovima 3 129.

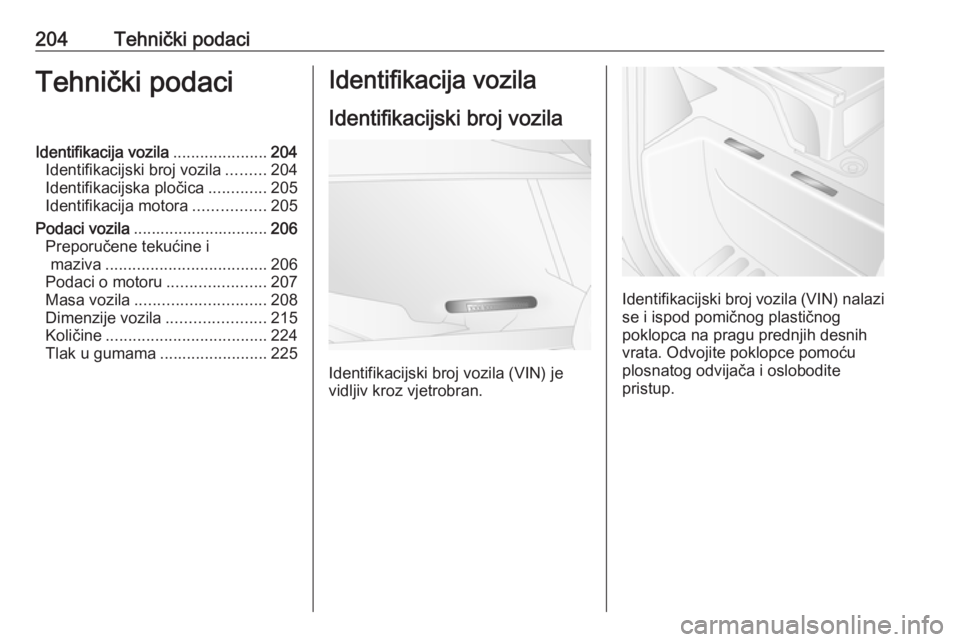

204Tehnički podaciTehnički podaciIdentifikacija vozila.....................204
Identifikacijski broj vozila .........204
Identifikacijska pločica .............205
Identifikacija motora ................205

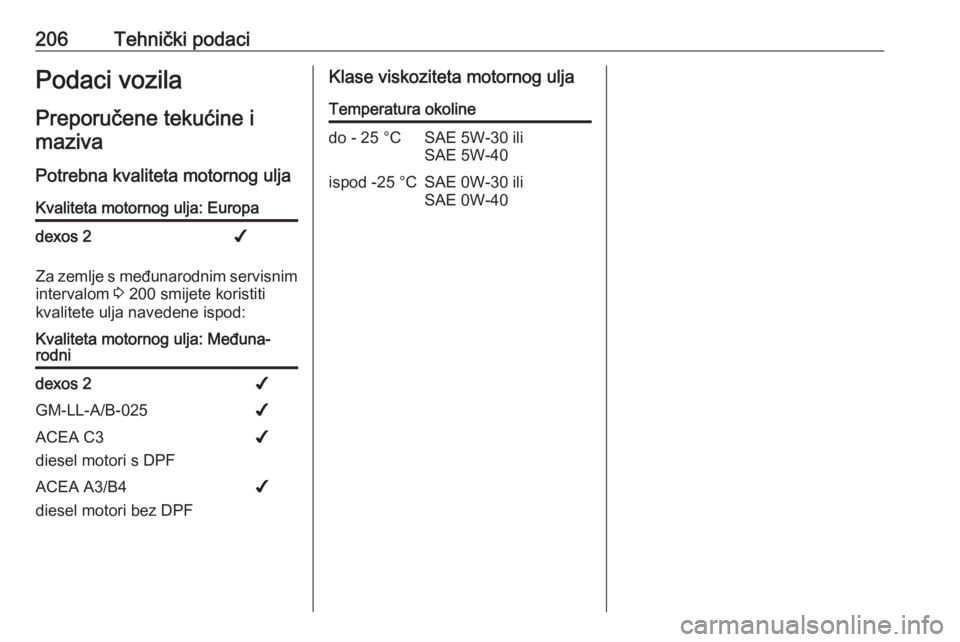

Podaci vozila .............................. 206
Preporučene tekućine i maziva .................................... 206

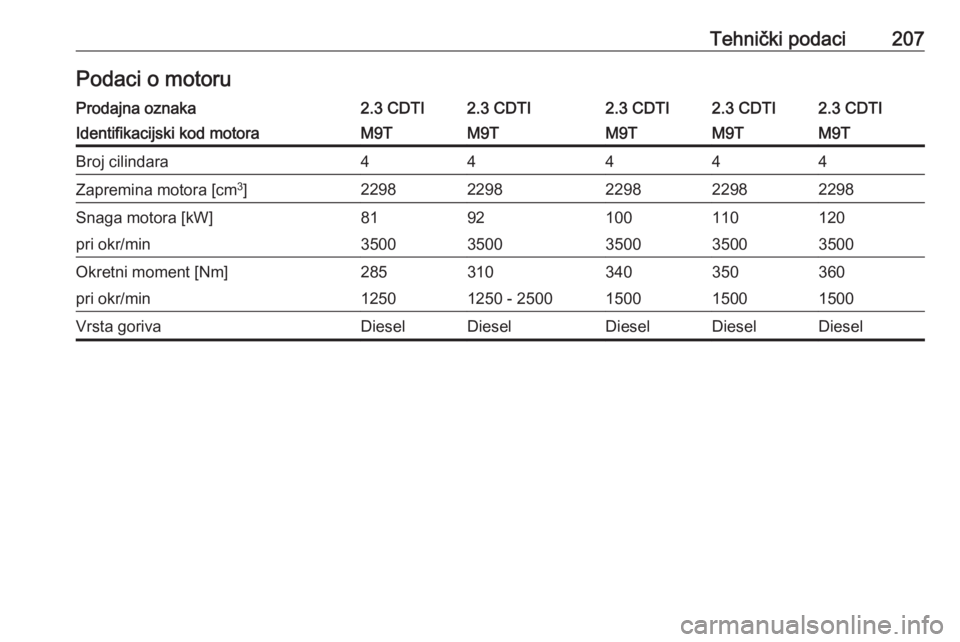

Podaci o motoru ......................207

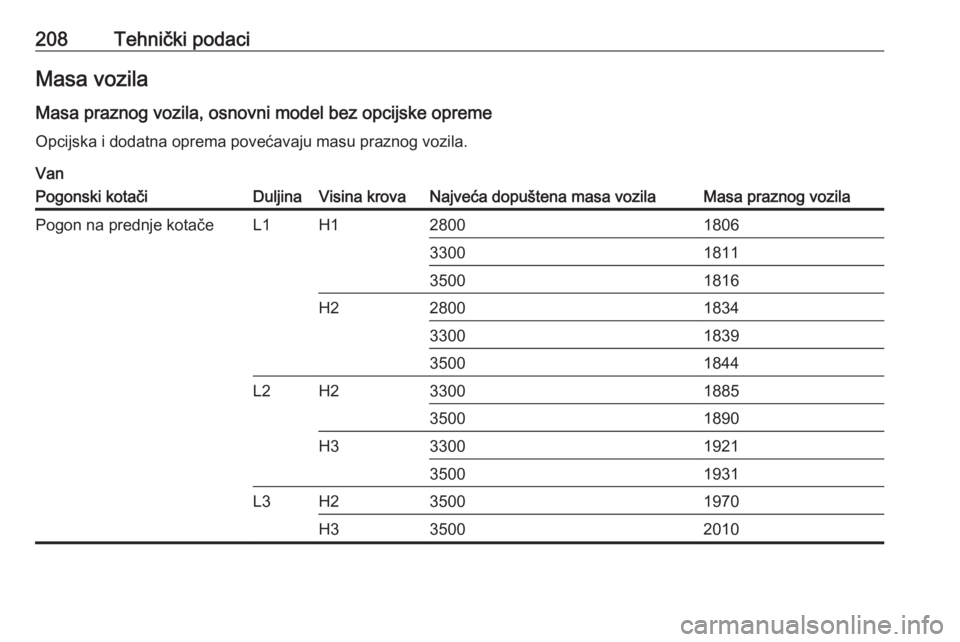

Masa vozila ............................. 208
Dimenzije vozila ......................215
Količine .................................... 224
Tlak u gumama ........................225Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila (VIN) je
vidljiv kroz vjetrobran.
Identifikacijski broj vozila (VIN) nalazi
se i ispod pomičnog plastičnog
poklopca na pragu prednjih desnih vrata. Odvojite poklopce pomoću
plosnatog odvijača i oslobodite
pristup.

Tehnički podaci205Identifikacijska pločica
Identifikacijska pločica se nalazi na
stupu prednjih desnih vrata.
Podaci na identifikacijskoj pločici:1:identifikacijski broj vozila2:klasa najveće dopuštene mase
vozila u kg3:najveća dopuštena kombinirana masa u kg4:maksimalno dozvoljeno
opterećenje prednje osovine
u kg5:maksimalno dozvoljeno
opterećenje stražnje osovine
u kg6:kodna oznaka obloge7:tehničke specifikacije vozila,
uključujući: Kod boje vozila,
razinu opreme i tip vozila8:specifikacija dodatne opreme9:proizvodni broj10:kod opreme unutrašnjosti
Napomena
Identifikacijska pločica na vašem vozilu može se razlikovati od
pokazane ilustracije.
Opterećenje prednje i stražnje
osovine zajedno ne smije prekoračiti
najveću dopuštenu masu. Na primjer,
u slučaju da je opterećenje prednje osovine potpuno iskorišteno, tada se
stražnja osovina može opteretiti
samo još do najveće dopuštene
mase.
Tehnički podaci su određeni u
sukladnosti s EU normama.
Zadržavamo pravo izmjene. Podaci u dokumentima vozila uvijek imaju
prednost pred podacima u ovom
priručniku.
Identifikacijski kod motora i broj
motora
Utisnuti su na blok cilindara motora i
na naljepnicu na poklopcu razvodnog
lanca, ovisno o varijanti.
Identifikacija motora
Tablice tehničkih podataka prikazuju
identifikacijski kod motora. Podaci o
motoru 3 207.
Kako biste utvrdili odgovarajući
motor, potražite snagu motora u EEC Certifikatu sukladnosti koji je
isporučen s vozilom ili u drugim
nacionalnim dokumentima za
registraciju vozila.

206Tehnički podaciPodaci vozila
Preporučene tekućine i maziva
Potrebna kvaliteta motornog uljaKvaliteta motornog ulja: Europadexos 2✔
Za zemlje s međunarodnim servisnim
intervalom 3 200 smijete koristiti
kvalitete ulja navedene ispod:
Kvaliteta motornog ulja: Međuna‐
rodnidexos 2✔GM-LL-A/B-025✔ACEA C3
diesel motori s DPF✔ACEA A3/B4
diesel motori bez DPF✔Klase viskoziteta motornog uljaTemperatura okolinedo - 25 °CSAE 5W-30 ili
SAE 5W-40ispod -25 °CSAE 0W-30 ili
SAE 0W-40

Tehnički podaci207Podaci o motoruProdajna oznaka2.3 CDTI2.3 CDTI2.3 CDTI2.3 CDTI2.3 CDTIIdentifikacijski kod motoraM9TM9TM9TM9TM9TBroj cilindara44444Zapremina motora [cm3
]22982298229822982298Snaga motora [kW]8192100110120pri okr/min35003500350035003500Okretni moment [Nm]285310340350360pri okr/min12501250 - 2500150015001500Vrsta gorivaDieselDieselDieselDieselDiesel

208Tehnički podaciMasa vozila
Masa praznog vozila, osnovni model bez opcijske opreme
Opcijska i dodatna oprema povećavaju masu praznog vozila.
VanPogonski kotačiDuljinaVisina krovaNajveća dopuštena masa vozilaMasa praznog vozilaPogon na prednje kotačeL1H1280018063300181135001816H2280018343300183935001844L2H23300188535001890H33300192135001931L3H235001970H335002010
