Péče o vozidlo179Č.Obvod1Rychlost 2: pravý ventilátor
výparníku2Rychlost 2: levý ventilátor výpar‐ níku3Rychlost 1: levý ventilátor výpar‐
níku4Levé topení5Rychlost 3: levý ventilátor výpar‐
níku6Ventilátor kondenzátoru7Pravé topení8Rychlost 3: pravý ventilátor
výparníku9Elektricky ovládané posuvné
dveře10Osvětlení uličky11Podlahový panelČ.Obvod12Výstražný zvukový signál
bezpečnosti dětí13Rychlost 1: pravý ventilátor výparníku
Některé elektrické okruhy mohou být
chráněny několika pojistkami.
Nářadí vozidla
Nářadí
Zvedák, klíč na kola, adaptéry (pro
demontáž rezervního kola), hák na
kryt náboje kola a tažné oko jsou
uloženy ve schránce pod předním sedadlem.
Poznámky
V závislosti na vozidle může být k dispozici více adaptérů pro
demontáž rezervního kola.

180Péče o vozidlo
Vozidla s pohonem zadních kol:
Rovněž zahrnuje hydraulický zvedák
a sadu prodlužovacích nástavců
používaných se zvedákem.
Pro získání přístupu k této schránce
posuňte sedadlo zcela dopředu
a sklopte opěradlo.
Souprava na opravu pneumatik
3 186.
Výměna kola 3 189.
Rezervní kolo 3 191.Kola a pneumatiky
Stav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Nedoporučujeme zaměňovat přední
kola se zadními a opačně, protože to
může ovlivnit stabilitu vozidla. Méně opotřebené pneumatiky použijte vždy
na zadní nápravu.
Pneumatiky
Pneumatiky instalované výrobcem odpovídají podvozku a nabízejí
optimální jízdní pohodlí
a bezpečnost.

Péče o vozidlo181Zimní pneumatikyZimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C
a měly by být proto použity na všech
čtyřech kolech.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatik
Např. 215/65 R 16 C 109 R215:šířka pneumatiky, mm65:průřezový poměr (výška
pneumatiky vůči šířce), %R:typ pneumatiky: RadiálníRF:typ: RunFlat16:průměr ráfku, palceC:nákladní nebo komerční
využití88:index zatížení, např. 109
odpovídá zatížení přibližně
1 030 kgR:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Směrové pneumatiky
Směrové pneumatiky musíte nasadit
tak, aby se otáčely ve směru jízdy.
Směr otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
náhradní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Na štítku s údaji o tlacích
v pneumatikách na rámu dveří řidiče
jsou uvedeny pneumatiky montované
jako originální výbava a příslušné
tlaky v pneumatikách. Pneumatiky
vždy hustěte na tlak uvedený na
tomto štítku.
Tlak vzduchu v pneumatikách
3 226.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností. Pro
zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
1. Identifikujte identifikační kód motoru. Údaje o motoru 3 208.
2. Identifikujte příslušnou pneumatiku.
V tabulkách tlaku v pneumatikách
jsou uvedeny všechny možné
kombinace pneumatik 3 226.

182Péče o vozidloPneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu
poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pohon zadních kol, s dvojitými
zadními koly
Při huštění vnější pneumatiky by
měla hadička, sloužící k huštění,
procházet mezi oběma koly.
Systém monitorování tlaku vzduchu v pneumatikách
Systém sledování tlaku vzduchu
v pneumatikách (TPMS) kontroluje tlak vzduchu v pneumatikách pomocí
snímačů a rádiové technologie.
Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.
Systém TMPS sleduje tlak vzduchu v pneumatikách vozidla a informace
o tlaku vzduchu předává do
přijímače, který je nainstalován ve
vozidle.
Tabulka tlaků v pneumatikách
3 226.
Zobrazení tlaků vzduchu
v pneumatikách
Aktuální tlaky v pneumatikách lze
zobrazit v informačním centru řidiče
(DIC) 3 92.
Při stojícím vozidle opakovaně
stiskněte tlačítko na konci páčky
stěračů, dokud se nezobrazí nabídka
tlaku vzduchu v pneumatikách.

Péče o vozidlo183Nízký tlak vzduchu
v pneumatikách
Je-li zjištěn nízký tlak v pneumatice,
rozsvítí se kontrolka w 3 89 a v
informačním centru řidiče se zobrazí příslušná zpráva.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 226.
Aby se po nahuštění aktualizovaly
hodnoty tlaku v pneumatikách
v informačním centru řidiče, může být nezbytné ujet určitou vzdálenost.
Během této doby se může rozsvítit
kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to
znamenat pokles tlaku ke spodní
hranici. Zkontrolujte tlak ve všech
čtyřech pneumatikách.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola se snímačem
tlaku, jinak se tlak v pneumatikách
nebude zobrazovat a kontrolka w
bude několik sekund blikat a poté se
rozsvítí trvale, spolu s kontrolkou A
3 87 , a v informačním centru řidiče se
zobrazí příslušná zpráva.
Rezervní kolo ani nouzové náhradní kolo není vybaveno snímačem tlaku.
Systém TPMS není pro tato kola
funkční. Pro ostatní tři kola zůstává
systém TPMS funkční.
Při každém zapnutí zapalování se
rozsvítí kontrolka w a zobrazí se
příslušná zpráva, dokud nebudou pneumatiky nahuštěny na správný
tlak.
Informační centrum řidiče (DIC) 3 92.
Zprávy vozidla 3 92.Píchnutí
Defekt pneumatiky nebo závažně
podhuštěná pneumatika je
indikována rozsvícením kontrolky w
spolu s C 3 87, přičemž se
v informačním centru řidiče zobrazí
příslušná zpráva. Vozidlo zastavte a vypněte motor.
Tlak vzduchu v pneumatikách
3 226, souprava na opravu
pneumatik 3 186, rezervní kolo
3 191, výměna kola 3 189.
Závislost na teplotě Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšuje.
Hodnoty tlaků v pneumatikách
uvedené na štítku s údaji
o pneumatikách a v tabulce tlaků
pneumatik platí pro studené
pneumatiky, což znamená při teplotě
20 °C. Tento tlak se zvýší téměř
o 10 kPa (0,1 bar), jestliže se teplota
zvýší o 10 °C. To je třeba vzít v úvahu, když je prováděna kontrola teplých
pneumatik.

184Péče o vozidloTlak vzduchu v pneumatice
zobrazený v informačním centru
řidiče DIC udává skutečný tlak
vzduchu v pneumatice. U vychladlé
pneumatiky je zjištěna hodnota nižší,
což neznamená únik vzduchu.
Funkce opakovaného načtení
Po výměně kol se musí provést
opětovné načtení do systému TPMS.
Když je vozidlo nehybné, stisknutím
tlačítka na konci páčky stěračů
vyberte v informačním centru řidiče
nabídku pro tlak v pneumatikách. Pro
zahájení opakovaného načtení
stiskněte tlačítko a podržte je
přibližně po dobu 5 sekund.
V informačním centru řidiče se
zobrazí příslušná zpráva.
Pro dokončení procesu opětovného
načtení může být nezbytná
několikaminutová jízda rychlostí
vyšší než 40 km/h. Během této doby
může systém poskytovat pouze
omezené informace.
Pokud se během procesu
opětovného načtení vyskytnou
problémy, kontrolka w zůstane
rozsvícena a v informačním centru
řidiče je zobrazena výstražná zpráva.
Informační centrum řidiče (DIC) 3 92.
Zprávy vozidla 3 92.
Všeobecné informace
Používání sněhových řetězů nebo komerčně dostupných tekutých
souprav pro opravu pneumatik může
zhoršit funkčnost systému. Mohou být použity soupravy na opravu
pneumatik schválené výrobcem.
Souprava pro opravu pneumatik
3 186, řetězy na kola 3 185.
Externí vysoce výkonné rádiové
zařízení může systém TPMS rušit.Při každé výměně pneumatik se musí
provést demontáž a servis snímačů
systému TPMS v autorizovaném servisu.
Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).
Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než
2 mm.

Péče o vozidlo185
Předpisy je určena minimální hloubkavzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti pneumatiky a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte nálepku s tlaky
vzduchu v pneumatikách vyměnit.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.
9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Řetězy na kola
Sněhové řetězy smíte použít pouze
na poháněná kola.
U vozidel s dvojitými zadními koly je
povoleno použít sněhové řetězy
pouze na vnější kola.

186Péče o vozidloPoužívejte pouze řetězy s drobnými
články, které nezvýší běhoun ani bok
pneumatiky o více než 15 mm (včetně zámku řetězu).9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Kryty kol na ocelových ráfcích se
mohou dostat do kontaktu s některou
částí sněhových řetězů. V tomto
případě kryty kol sejměte.
Se sněhovými řetězy smíte jet
maximální rychlostí 50 km/h a po holé
vozovce smíte jet pouze krátce,
neboť řetězy by se na tvrdé vozovce
velmi rychle opotřebovaly a mohly by
prasknout.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik
Menší poškození vzorku je možné
opravit pomocí soupravy na opravu
pneumatik.
Cizí objekty z pneumatik nevyjímejte.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky v blízkosti ráfku nelze
soupravou na opravu pneumatik
opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud má vozidlo defekt pneumatiky:
Zabrzděte parkovací brzdu a zařaďte
neutrál (manuální převodovka) nebo
polohu N (automatizovaná manuální
převodovka).
Sada pro opravu pneumatik je
umístěná pod předním sedadlem. Pro
získání přístupu k sadě posuňte
sedadlo zcela dopředu a sklopte
opěradlo.
1. Vyjměte Soupravu na opravu pneumatik zpod předního
sedadla.
2. Vyjměte kompresor.
3. Vyjměte napájecí kabel(y) a hadičku z úložného prostoru na
spodní straně kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.

Péče o vozidlo1875. Nasaďte nádobku s těsnicíhmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.

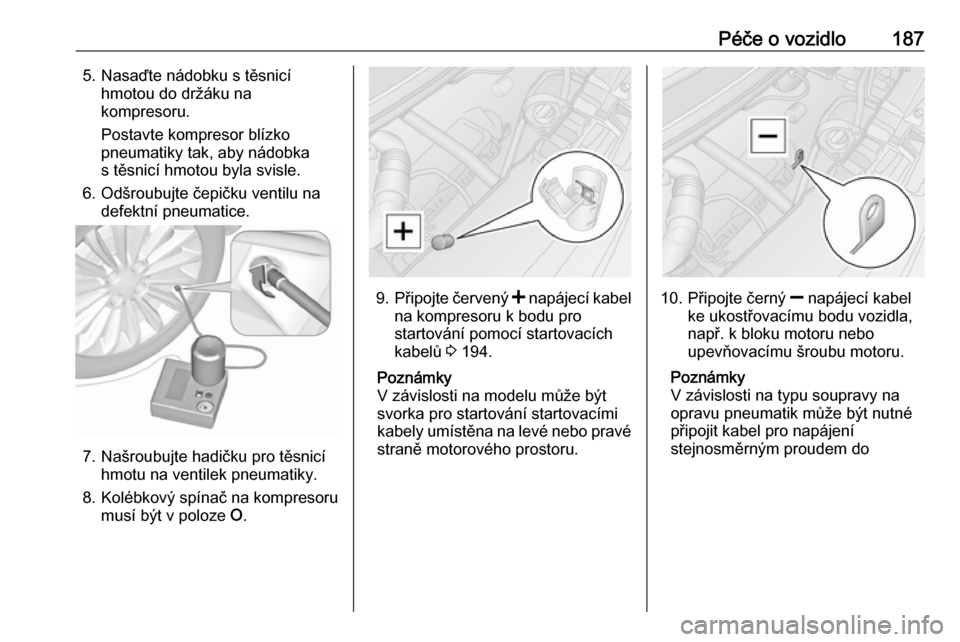

7. Našroubujte hadičku pro těsnicí hmotu na ventilek pneumatiky.
8. Kolébkový spínač na kompresoru musí být v poloze O.
9.
Připojte červený < napájecí kabel
na kompresoru k bodu pro
startování pomocí startovacích
kabelů 3 194.
Poznámky
V závislosti na modelu může být
svorka pro startování startovacími
kabely umístěna na levé nebo pravé
straně motorového prostoru.10. Připojte černý ] napájecí kabel
ke ukostřovacímu bodu vozidla,
např. k bloku motoru nebo
upevňovacímu šroubu motoru.
Poznámky
V závislosti na typu soupravy na
opravu pneumatik může být nutné
připojit kabel pro napájení
stejnosměrným proudem do

188Péče o vozidlonapájecí zásuvka nebo zásuvky
zapalovače cigaret.
U tohoto typu nebude k dispozici
červený < ani černý ] napájecí
kabel.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.
11. Kolébkový spínač na kompresoru přepněte do polohy I. Pneumatika
je plněna těsnicí hmotou.
12. Nanometr kompresoru krátce ukazuje až 6 bar. Potom začne
tlak klesat.
13. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
14. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 226. Po dosažení správného
tlaku vypněte kompresor
přepnutím kolébkového spínače
do polohy O.
Pokud není předepsaný tlak
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Pohněte
vozidlem o jednu otáčku
pneumatiky (cca 2 metry). Opět
připojte soupravu na opravu
pneumatik a pokračujte ještě
10 minut v plnění pneumatiky.
Pokud požadovaného tlaku není
stále ještě dosaženo, pneumatika je příliš poškozená. Vyhledejte
pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka
u tlakoměru.
Nepoužívejte kompresor déle než 10 minut.
15. Odpojte soupravu na opravu pneumatik.
16. Odstraňte zbytky těsnicí hmoty hadrem.
17. Vyjměte nálepku s vyznačenou maximální povolenou rychlostí ze
soupravy na opravu pneumatik
a upevněte ji do zorného pole
řidiče.
18. Našroubujte hadičku pro těsnicí hmotu na nádobku s těsnicí
hmotou. To brání úniku těsnicí
hmoty. Nádobku s těsnicí hmotou
uložte do plastového obalu.
Soupravu na opravu pneumatik
uložte pod přední sedadlo.
