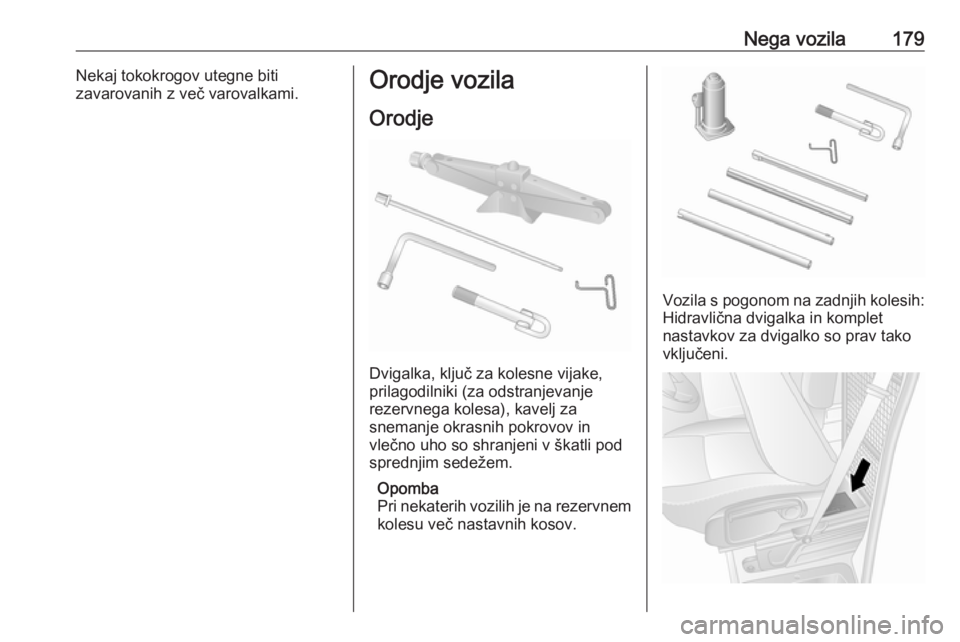

Nega vozila179Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.Orodje vozila
Orodje
Dvigalka, ključ za kolesne vijake,
prilagodilniki (za odstranjevanje
rezervnega kolesa), kavelj za
snemanje okrasnih pokrovov in
vlečno uho so shranjeni v škatli pod
sprednjim sedežem.
Opomba
Pri nekaterih vozilih je na rezervnem
kolesu več nastavnih kosov.
Vozila s pogonom na zadnjih kolesih: Hidravlična dvigalka in komplet
nastavkov za dvigalko so prav tako vključeni.

180Nega vozilaZa dostop do tega kompleta potisnitesedež do konca naprej in preklopite
naslonjalo navzdol.
Naprava za popravilo pnevmatik
3 185.
Zamenjava kolesa 3 189.
Rezervno kolo 3 190.Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč
Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Premeščanje sprednjih koles na
zadnjo os oziroma zadnjih koles na
sprednjo os ni priporočljivo, saj bi to
lahko poslabšalo stabilnost vozila. Na zadnji osi naj bo vedno nameščen
manj obrabljen par pnevmatik.
Pnevmatike Tovarniško nameščene pnevmatike
so usklajene s podvozjem in
zagotavljajo optimalno varnost in
udobje.Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °C, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite
nalepko z največjo dovoljeno hitrostjo
skladno s predpisi v državi, v kateri
vozite.
Oznake na pnevmatikah
Npr. 215/65 R 16 C 109 R215:širina pnevmatike v mm65:razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R:vrsta pasu: RadialniRF:tip: RunFlat (samopodporna)16:premer platišča v palcihC:za dostavo ali komercialno
uporabo88:oznaka nosilnosti; npr.: 109
ustreza 1030 kgR:hitrostna oznaka
Hitrostna oznaka:
Q:do 160 km/hS:do 180 km/h

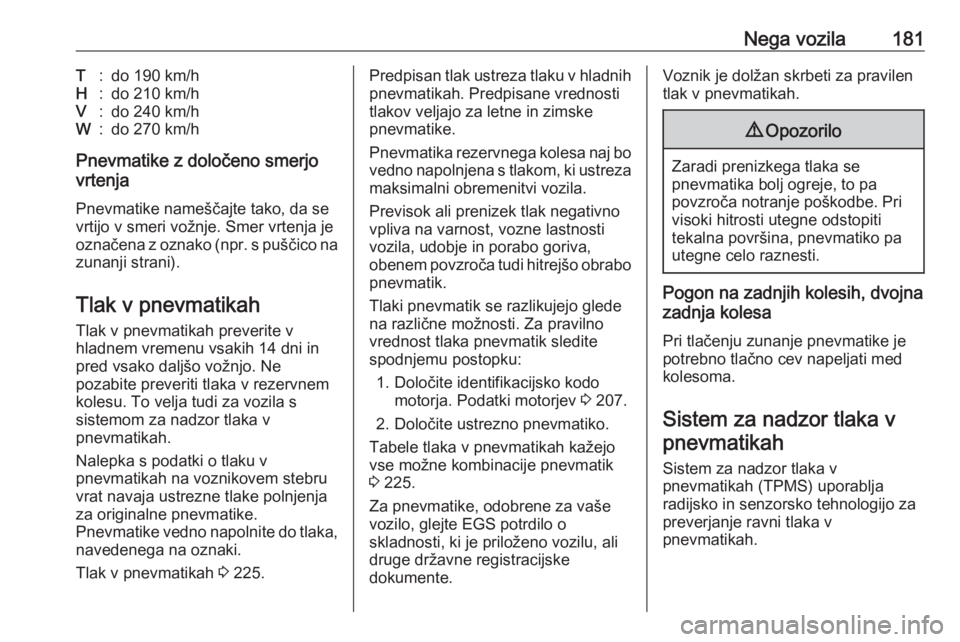

Nega vozila181T:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Pnevmatike z določeno smerjo
vrtenja
Pnevmatike nameščajte tako, da se vrtijo v smeri vožnje. Smer vrtenja je
označena z oznako (npr. s puščico na zunanji strani).
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Nalepka s podatki o tlaku v
pnevmatikah na voznikovem stebru
vrat navaja ustrezne tlake polnjenja
za originalne pnevmatike.
Pnevmatike vedno napolnite do tlaka,
navedenega na oznaki.
Tlak v pnevmatikah 3 225.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo vedno napolnjena s tlakom, ki ustreza
maksimalni obremenitvi vozila.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo
pnevmatik.
Tlaki pnevmatik se razlikujejo glede
na različne možnosti. Za pravilno
vrednost tlaka pnevmatik sledite
spodnjemu postopku:
1. Določite identifikacijsko kodo motorja. Podatki motorjev 3 207.
2. Določite ustrezno pnevmatiko.
Tabele tlaka v pnevmatikah kažejo
vse možne kombinacije pnevmatik
3 225.
Za pnevmatike, odobrene za vaše
vozilo, glejte EGS potrdilo o
skladnosti, ki je priloženo vozilu, ali
druge državne registracijske
dokumente.Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
Pogon na zadnjih kolesih, dvojna
zadnja kolesa
Pri tlačenju zunanje pnevmatike jepotrebno tlačno cev napeljati med
kolesoma.
Sistem za nadzor tlaka v pnevmatikah
Sistem za nadzor tlaka v
pnevmatikah (TPMS) uporablja
radijsko in senzorsko tehnologijo za
preverjanje ravni tlaka v
pnevmatikah.

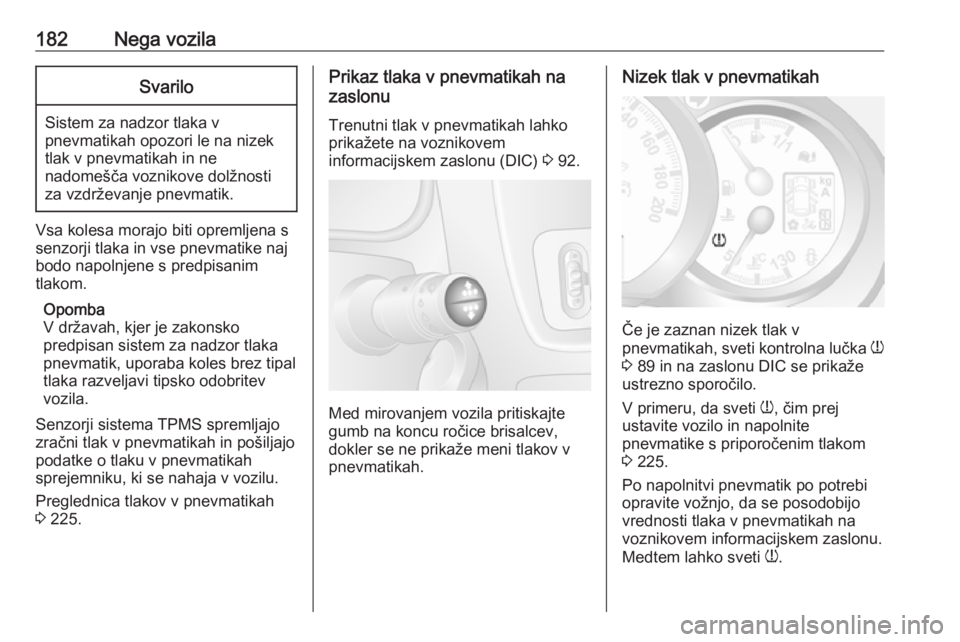

182Nega vozilaSvarilo
Sistem za nadzor tlaka v
pnevmatikah opozori le na nizek
tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi tipsko odobritev
vozila.
Senzorji sistema TPMS spremljajo
zračni tlak v pnevmatikah in pošiljajo
podatke o tlaku v pnevmatikah
sprejemniku, ki se nahaja v vozilu.
Preglednica tlakov v pnevmatikah
3 225.
Prikaz tlaka v pnevmatikah na
zaslonu
Trenutni tlak v pnevmatikah lahko
prikažete na voznikovem
informacijskem zaslonu (DIC) 3 92.
Med mirovanjem vozila pritiskajte
gumb na koncu ročice brisalcev,
dokler se ne prikaže meni tlakov v
pnevmatikah.
Nizek tlak v pnevmatikah
Če je zaznan nizek tlak v
pnevmatikah, sveti kontrolna lučka w
3 89 in na zaslonu DIC se prikaže
ustrezno sporočilo.
V primeru, da sveti w, čim prej
ustavite vozilo in napolnite
pnevmatike s priporočenim tlakom
3 225.
Po napolnitvi pnevmatik po potrebi opravite vožnjo, da se posodobijo
vrednosti tlaka v pnevmatikah na
voznikovem informacijskem zaslonu.
Medtem lahko sveti w.

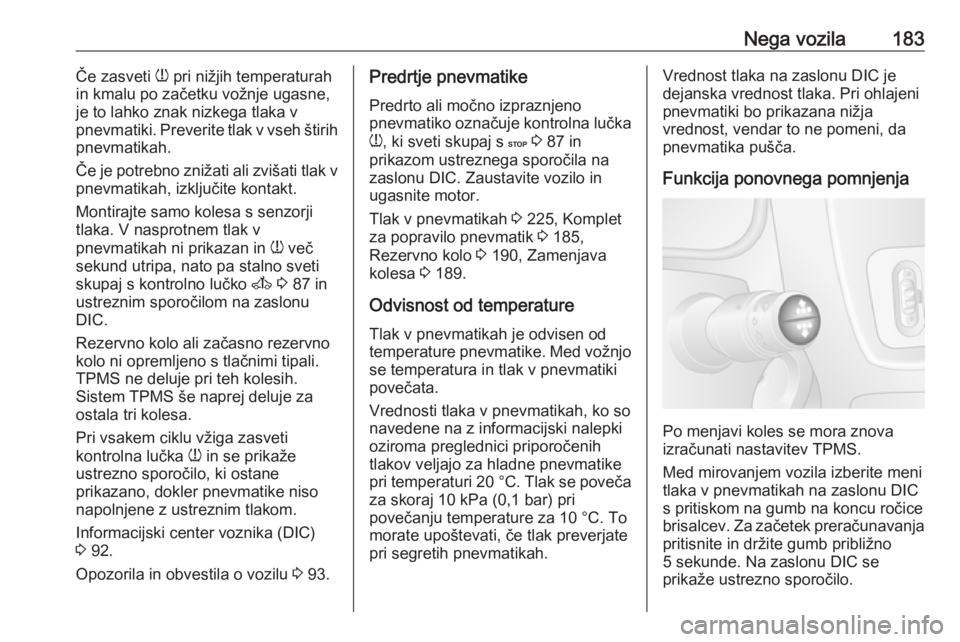

Nega vozila183Če zasveti w pri nižjih temperaturah
in kmalu po začetku vožnje ugasne,
je to lahko znak nizkega tlaka v
pnevmatiki. Preverite tlak v vseh štirih
pnevmatikah.
Če je potrebno znižati ali zvišati tlak v
pnevmatikah, izključite kontakt.
Montirajte samo kolesa s senzorji
tlaka. V nasprotnem tlak v
pnevmatikah ni prikazan in w več
sekund utripa, nato pa stalno sveti
skupaj s kontrolno lučko A 3 87 in
ustreznim sporočilom na zaslonu
DIC.
Rezervno kolo ali začasno rezervno
kolo ni opremljeno s tlačnimi tipali.
TPMS ne deluje pri teh kolesih.
Sistem TPMS še naprej deluje za
ostala tri kolesa.
Pri vsakem ciklu vžiga zasveti
kontrolna lučka w in se prikaže
ustrezno sporočilo, ki ostane
prikazano, dokler pnevmatike niso
napolnjene z ustreznim tlakom.
Informacijski center voznika (DIC)
3 92.
Opozorila in obvestila o vozilu 3 93.Predrtje pnevmatike
Predrto ali močno izpraznjeno
pnevmatiko označuje kontrolna lučka
w , ki sveti skupaj s C 3 87 in
prikazom ustreznega sporočila na
zaslonu DIC. Zaustavite vozilo in
ugasnite motor.
Tlak v pnevmatikah 3 225, Komplet
za popravilo pnevmatik 3 185,
Rezervno kolo 3 190, Zamenjava
kolesa 3 189.
Odvisnost od temperature Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo se temperatura in tlak v pnevmatiki
povečata.
Vrednosti tlaka v pnevmatikah, ko so
navedene na z informacijski nalepki
oziroma preglednici priporočenih
tlakov veljajo za hladne pnevmatike
pri temperaturi 20 °C. Tlak se poveča
za skoraj 10 kPa (0,1 bar) pri
povečanju temperature za 10 °C. To morate upoštevati, če tlak preverjate
pri segretih pnevmatikah.Vrednost tlaka na zaslonu DIC je
dejanska vrednost tlaka. Pri ohlajeni
pnevmatiki bo prikazana nižja
vrednost, vendar to ne pomeni, da
pnevmatika pušča.
Funkcija ponovnega pomnjenja
Po menjavi koles se mora znova
izračunati nastavitev TPMS.
Med mirovanjem vozila izberite meni
tlaka v pnevmatikah na zaslonu DIC
s pritiskom na gumb na koncu ročice
brisalcev. Za začetek preračunavanja
pritisnite in držite gumb približno
5 sekunde. Na zaslonu DIC se
prikaže ustrezno sporočilo.

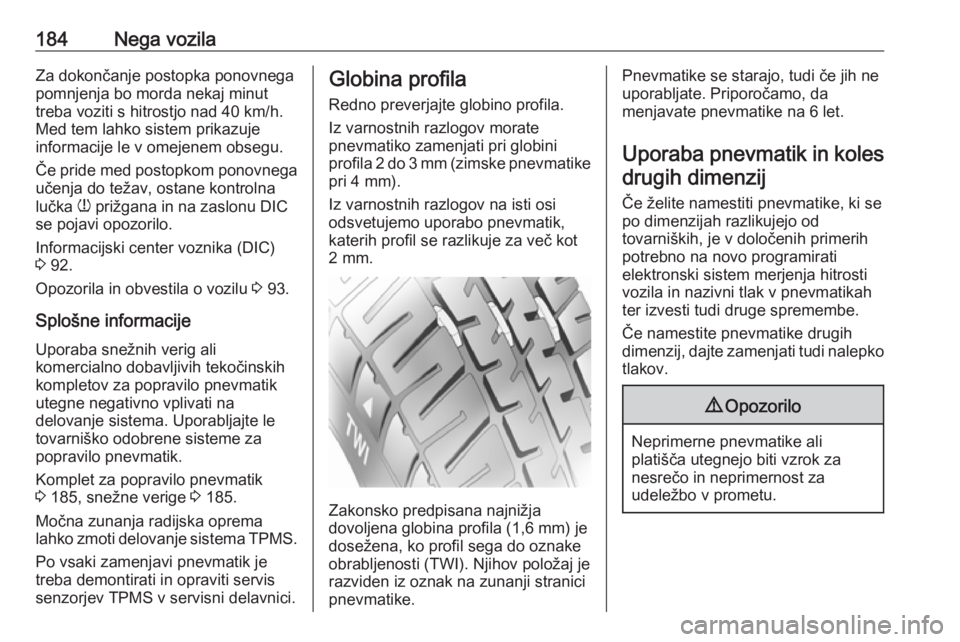

184Nega vozilaZa dokončanje postopka ponovnegapomnjenja bo morda nekaj minut
treba voziti s hitrostjo nad 40 km/h.
Med tem lahko sistem prikazuje
informacije le v omejenem obsegu.
Če pride med postopkom ponovnega učenja do težav, ostane kontrolna
lučka w prižgana in na zaslonu DIC
se pojavi opozorilo.
Informacijski center voznika (DIC)
3 92.
Opozorila in obvestila o vozilu 3 93.
Splošne informacije Uporaba snežnih verig ali
komercialno dobavljivih tekočinskih
kompletov za popravilo pnevmatik
utegne negativno vplivati na
delovanje sistema. Uporabljajte le
tovarniško odobrene sisteme za
popravilo pnevmatik.
Komplet za popravilo pnevmatik
3 185, snežne verige 3 185.
Močna zunanja radijska oprema
lahko zmoti delovanje sistema TPMS.
Po vsaki zamenjavi pnevmatik je
treba demontirati in opraviti servis
senzorjev TPMS v servisni delavnici.Globina profila
Redno preverjajte globino profila.
Iz varnostnih razlogov morate
pnevmatiko zamenjati pri globini
profila 2 do 3 mm (zimske pnevmatike pri 4 mm).
Iz varnostnih razlogov na isti osi
odsvetujemo uporabo pnevmatik, katerih profil se razlikuje za več kot
2 mm.
Zakonsko predpisana najnižja
dovoljena globina profila (1,6 mm) je
dosežena, ko profil sega do oznake
obrabljenosti (TWI). Njihov položaj je
razviden iz oznak na zunanji stranici
pnevmatike.
Pnevmatike se starajo, tudi če jih ne
uporabljate. Priporočamo, da
menjavate pnevmatike na 6 let.
Uporaba pnevmatik in koles
drugih dimenzij
Če želite namestiti pnevmatike, ki se
po dimenzijah razlikujejo od
tovarniških, je v določenih primerih
potrebno na novo programirati
elektronski sistem merjenja hitrosti
vozila in nazivni tlak v pnevmatikah
ter izvesti tudi druge spremembe.
Če namestite pnevmatike drugih
dimenzij, dajte zamenjati tudi nalepko tlakov.9 Opozorilo
Neprimerne pnevmatike ali
platišča utegnejo biti vzrok za
nesrečo in neprimernost za
udeležbo v prometu.

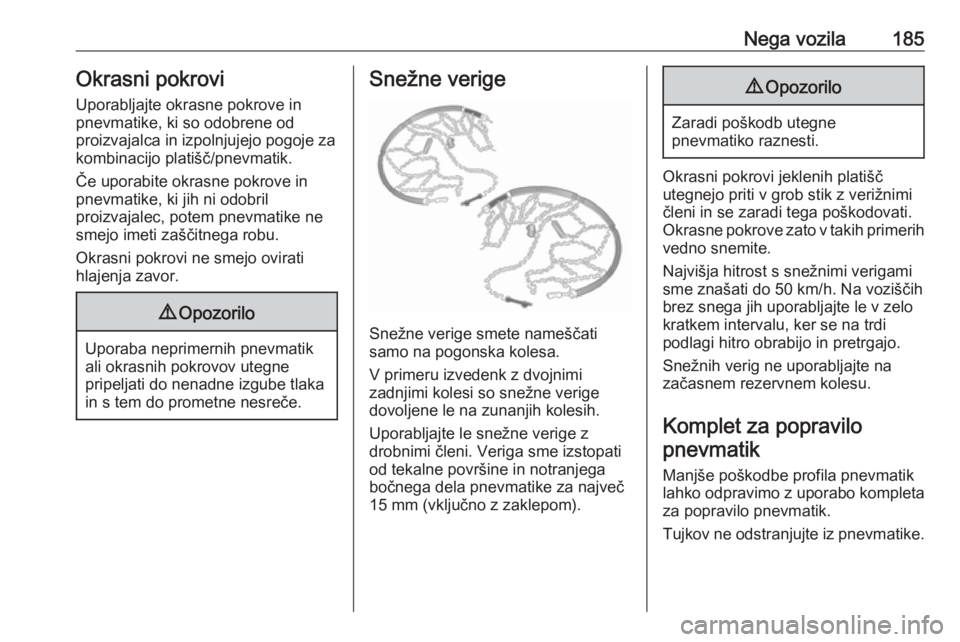

Nega vozila185Okrasni pokroviUporabljajte okrasne pokrove in
pnevmatike, ki so odobrene od
proizvajalca in izpolnjujejo pogoje za kombinacijo platišč/pnevmatik.
Če uporabite okrasne pokrove in
pnevmatike, ki jih ni odobril
proizvajalec, potem pnevmatike ne
smejo imeti zaščitnega robu.
Okrasni pokrovi ne smejo ovirati
hlajenja zavor.9 Opozorilo
Uporaba neprimernih pnevmatik
ali okrasnih pokrovov utegne
pripeljati do nenadne izgube tlaka
in s tem do prometne nesreče.
Snežne verige
Snežne verige smete nameščati
samo na pogonska kolesa.
V primeru izvedenk z dvojnimi
zadnjimi kolesi so snežne verige dovoljene le na zunanjih kolesih.
Uporabljajte le snežne verige z
drobnimi členi. Veriga sme izstopati
od tekalne površine in notranjega
bočnega dela pnevmatike za največ
15 mm (vključno z zaklepom).
9 Opozorilo
Zaradi poškodb utegne
pnevmatiko raznesti.
Okrasni pokrovi jeklenih platišč
utegnejo priti v grob stik z verižnimi
členi in se zaradi tega poškodovati.
Okrasne pokrove zato v takih primerih
vedno snemite.
Najvišja hitrost s snežnimi verigami
sme znašati do 50 km/h. Na voziščih
brez snega jih uporabljajte le v zelo
kratkem intervalu, ker se na trdi
podlagi hitro obrabijo in pretrgajo.
Snežnih verig ne uporabljajte na
začasnem rezervnem kolesu.
Komplet za popravilopnevmatik
Manjše poškodbe profila pnevmatik
lahko odpravimo z uporabo kompleta za popravilo pnevmatik.
Tujkov ne odstranjujte iz pnevmatike.

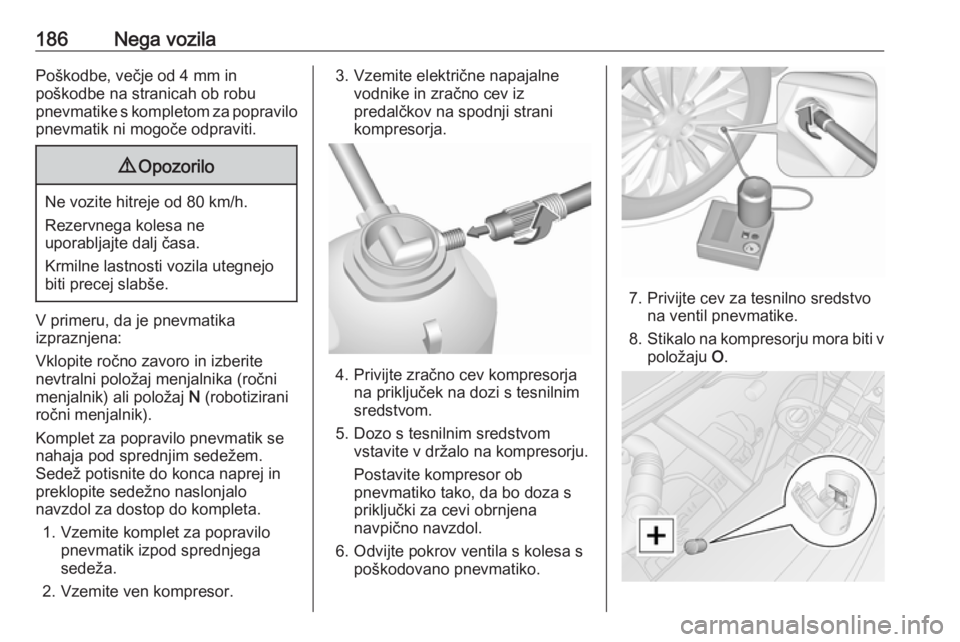

186Nega vozilaPoškodbe, večje od 4 mm in
poškodbe na stranicah ob robu
pnevmatike s kompletom za popravilo
pnevmatik ni mogoče odpraviti.9 Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.
V primeru, da je pnevmatika
izpraznjena:
Vklopite ročno zavoro in izberite
nevtralni položaj menjalnika (ročni
menjalnik) ali položaj N (robotizirani
ročni menjalnik).
Komplet za popravilo pnevmatik se
nahaja pod sprednjim sedežem.
Sedež potisnite do konca naprej in
preklopite sedežno naslonjalo
navzdol za dostop do kompleta.
1. Vzemite komplet za popravilo pnevmatik izpod sprednjega
sedeža.
2. Vzemite ven kompresor.
3. Vzemite električne napajalne vodnike in zračno cev iz
predalčkov na spodnji strani
kompresorja.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Privijte cev za tesnilno sredstvona ventil pnevmatike.
8. Stikalo na kompresorju mora biti v
položaju O.

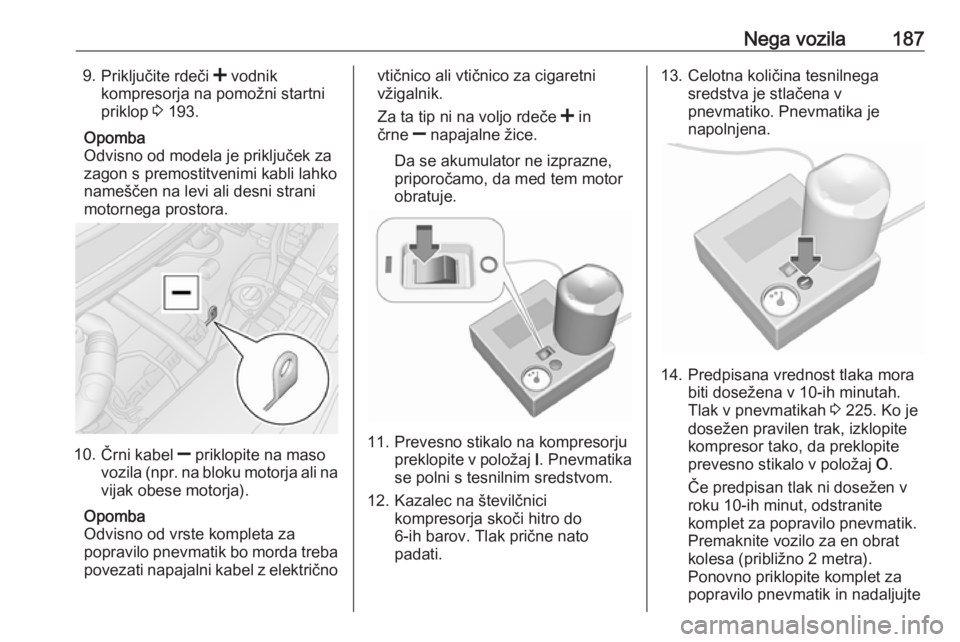

Nega vozila1879.Priključite rdeči < vodnik
kompresorja na pomožni startni
priklop 3 193.
Opomba
Odvisno od modela je priključek za
zagon s premostitvenimi kabli lahko
nameščen na levi ali desni strani
motornega prostora.
10. Črni kabel ] priklopite na maso
vozila (npr. na bloku motorja ali na vijak obese motorja).
Opomba
Odvisno od vrste kompleta za
popravilo pnevmatik bo morda treba
povezati napajalni kabel z električno
vtičnico ali vtičnico za cigaretni
vžigalnik.
Za ta tip ni na voljo rdeče < in
črne ] napajalne žice.
Da se akumulator ne izprazne,
priporočamo, da med tem motor
obratuje.
11. Prevesno stikalo na kompresorju preklopite v položaj I. Pnevmatika
se polni s tesnilnim sredstvom.
12. Kazalec na številčnici kompresorja skoči hitro do
6-ih barov. Tlak prične nato
padati.
13. Celotna količina tesnilnega sredstva je stlačena vpnevmatiko. Pnevmatika je
napolnjena.
14. Predpisana vrednost tlaka mora biti dosežena v 10-ih minutah.
Tlak v pnevmatikah 3 225. Ko je
dosežen pravilen trak, izklopite
kompresor tako, da preklopite
prevesno stikalo v položaj O.
Če predpisan tlak ni dosežen v
roku 10-ih minut, odstranite
komplet za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa (približno 2 metra).
Ponovno priklopite komplet za
popravilo pnevmatik in nadaljujte

188Nega vozilas postopkom polnjenja
pnevmatike še dodatnih 10 minut .
Če predpisan tlak tudi po naknadnih 10-ih minutah ni
dosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb ob
manometru.
Ne uporabljajte kompresorja dlje kot 10 minut.
15. Odstranite komplet za popravilo pnevmatik.
16. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
17. Priložena nalepka prikazuje maksimalno dovoljeno hitrost, s
katero se sme vozilo po popravilu pnevmatike premikati. Nalepko
nalepite v voznikovo vidno polje.
18. Privijte cev za tesnilno sredstvo na prosti priključek na dozi s
tesnilnim sredstvom. To prepreči
puščanje doze. Shranite posodo s tesnilnim sredstvom v plastičnovrečo. Komplet za popravilo
pnevmatik pospravite pod
sprednji sedež.
19. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno porazdeli. Po 10 km (vendar ne
več kot 10 minut) preverite tlak v
pnevmatiki s kompresorjem.
Zračno cev kompresorja privijte
na ventil popravljene pnevmatike
in na kompresor.
20. Če je tlak v pnevmatiki nad 3,1 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 3,1 bara, se vozilo ne sme voziti.
Poiščite strokovno pomoč v
servisni delavnici.
21. Komplet za popravilo pnevmatik pospravite pod sprednji sedež.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo dajte zamenjati, kakor hitro je toizvedljivo.
Če je pri delovanju kompresorja slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta.
Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.
