Прилади та органи управління99Температура
охолоджувальної рідини двигуна
W світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Якщо світиться індикатор W
(можливо, одночасно з
контрольним індикатором C),
зупиніть автомобіль і заглушіть
двигун.Обережно
Температура охолоджуючої
рідини надто висока.
Перевірте рівень охолоджувальної
рідини 3 180.
Якщо він є достатнім, зверніться на
станцію технічного
обслуговування.
Попередній прогрів ! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
AdBlue
Õ світиться жовтим.
Низький рівень AdBlue. Негайно
долийте рідину AdBlue, щоб
система не перешкоджали запуску
двигуна.
Світиться разом із контрольним
індикатором A, вказуючи на
несправність у системі або слугує
попередженням про те, що запуск
двигуна стане неможливим, коли
автомобіль проїде певну відстань.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
В інформаційному центрі водія
(DIC) відобразиться відповідне
повідомлення 3 102.
AdBlue 3 143.
Система контролю тиску в
шинах
w світиться або блимає.Засвічується на короткий час при
ввімкнення запалювання.
Світиться
Втрата тиску в шинах. Негайно зупиніться та перевірте тиск у
шинах.
У разі виявлення проколу або
значного зниження тиску в шинах
світяться контрольні індикатори w
та C 3 97, а в інформаційному
центрі водія відображається
відповідне повідомлення.
Мигає
Несправність у системі. Після
певної паузи контрольний
індикатор світитиметься постійно.
Зверніться по допомогу на станцію
технічного обслуговування.
Якщо встановлено колесо без
датчика тиску (наприклад,
запасного колеса), світяться
контрольні індикатори w та A
3 96, а в інформаційному центрі
водія відображається відповідне
повідомлення.
Page 102 of 261
100Прилади та органи управлінняСистема контролю тиску в шинах
3 201.
Тиск мастила в двигуні
I світиться червоним.
Засвічується на короткий час при
ввімкнення запалення.
Світиться, коли двигун працюєОбережно
Змащення двигуна може
припинитися. Це може
призвести до пошкодження
двигуна та/чи блокування
ведучих коліс.
1. Натисніть педаль зчеплення.
2. Виберіть нейтральну передачу, встановіть важіль селектора в
положення N.
3. Якомога швидше залиште зону інтенсивного руху, не
заважаючи іншим автомобілям.
4. Вимкніть систему запалення.
9 Попередження
Коли двигун не працює, для
гальмування та керування
потрібно значно більше сили.
При активній функції Автостоп
сервопривід гальм буде
працювати.
Не виймайте ключ із замка
запалення до тих пір, поки
автомобіль не зупиниться,
оскільки це може призвести до
неочікуваного блокування
керма.
Перевірте рівень масла, перш ніж звертатися по допомогу до
майстерні 3 179.
Низький рівень пального Y світиться жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Занадто низький рівень пального в
баку. Поповніть рівень пального
негайно.
Забороняється їздити з порожнім
баком.
Заправка 3 170.
Каталітичний нейтралізатор 3 143.
Прокачування системи дизельного пального 3 185.
Система зупинки-запуску
\
Світиться, якщо функцію
"Автостоп" переведено в режим
очікування, коли відсутні певні
умови для її ввімкнення.
Ï засвічується чи блимає жовтим/
зеленим світлом.
Світиться
Світиться зеленим світлом під час дії режиму "Автостоп".
Page 103 of 261

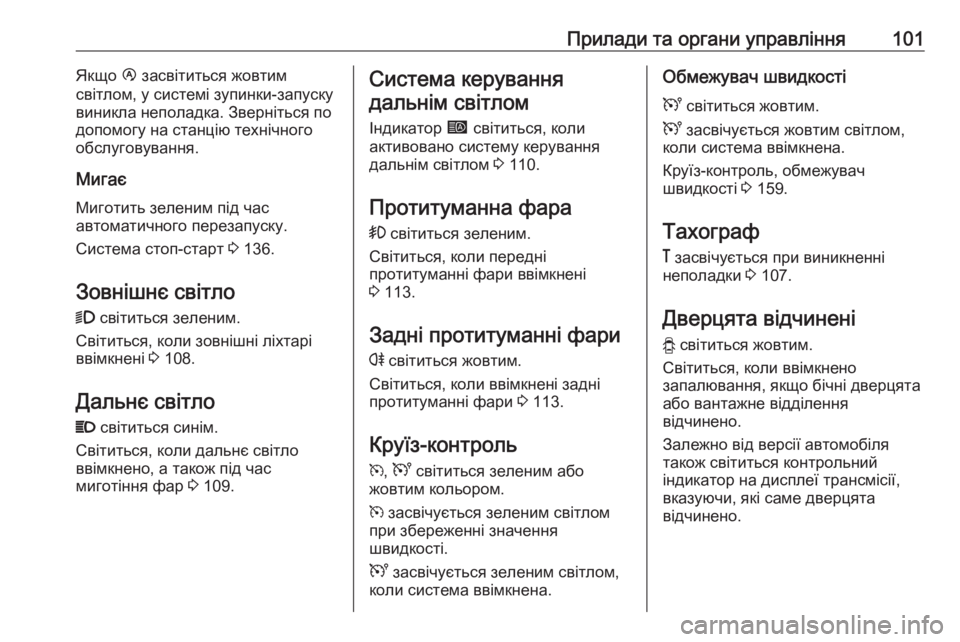

Прилади та органи управління101Якщо Ï засвітиться жовтим
світлом, у системі зупинки-запуску
виникла неполадка. Зверніться по
допомогу на станцію технічного
обслуговування.
Мигає
Миготить зеленим під час
автоматичного перезапуску.
Система стоп-старт 3 136.
Зовнішнє світло 9 світиться зеленим.
Світиться, коли зовнішні ліхтарі
ввімкнені 3 108.
Дальнє світло
P світиться синім.
Світиться, коли дальнє світло
ввімкнено, а також під час
миготіння фар 3 109.Система керування
дальнім світлом
Індикатор í світиться, коли
активовано систему керування
дальнім світлом 3 110.
Протитуманна фара > світиться зеленим.
Світиться, коли передні
протитуманні фари ввімкнені
3 113.
Задні протитуманні фари r світиться жовтим.
Світиться, коли ввімкнені задні
протитуманні фари 3 113.
Круїз-контроль
m , U світиться зеленим або
жовтим кольором.
m засвічується зеленим світлом
при збереженні значення
швидкості.
U засвічується зеленим світлом,
коли система ввімкнена.Обмежувач швидкості
U світиться жовтим.
U засвічується жовтим світлом,
коли система ввімкнена.
Круїз-контроль, обмежувач
швидкості 3 159.
Тахограф
& засвічується при виникненні
неполадки 3 107.
Дверцята відчинені
y світиться жовтим.
Світиться, коли ввімкнено
запалювання, якщо бічні дверцята або вантажне відділення
відчинено.
Залежно від версії автомобіля
також світиться контрольний
індикатор на дисплеї трансмісії, вказуючи, які саме дверцята
відчинено.
Page 104 of 261

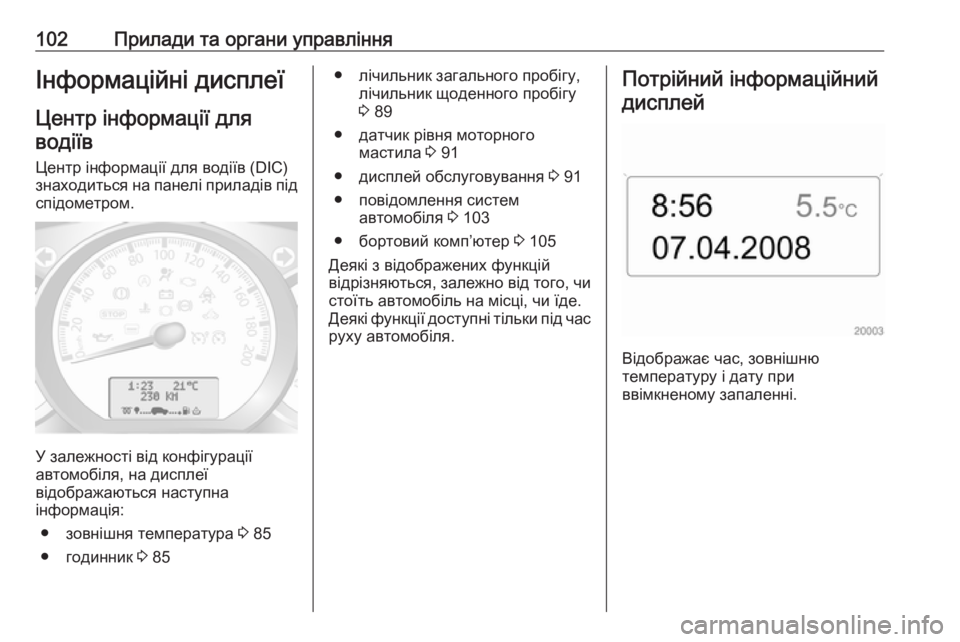

102Прилади та органи управлінняІнформаційні дисплеї
Центр інформації для водіїв
Центр інформації для водіїв (DIC)
знаходиться на панелі приладів під
спідометром.
У залежності від конфігурації
автомобіля, на дисплеї
відображаються наступна
інформація:
● зовнішня температура 3 85
● годинник 3 85
● лічильник загального пробігу,
лічильник щоденного пробігу
3 89
● датчик рівня моторного мастила 3 91
● дисплей обслуговування 3 91
● повідомлення систем автомобіля 3 103
● бортовий комп’ютер 3 105
Деякі з відображених функцій
відрізняються, залежно від того, чи
стоїть автомобіль на місці, чи їде.
Деякі функції доступні тільки під час руху автомобіля.Потрійний інформаційний
дисплей
Відображає час, зовнішню
температуру і дату при
ввімкненому запаленні.
Page 105 of 261

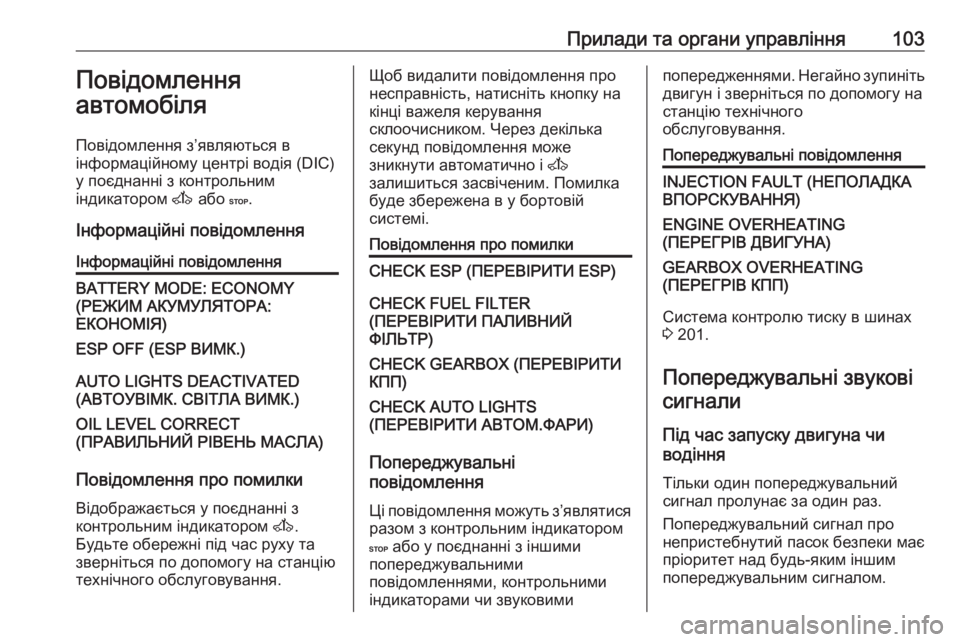

Прилади та органи управління103Повідомлення
автомобіля
Повідомлення з’являються в
інформаційному центрі водія (DIC)
у поєднанні з контрольним
індикатором A або C.
Інформаційні повідомленняІнформаційні повідомленняBATTERY MODE: ECONOMY
(РЕЖИМ АКУМУЛЯТОРА:
ЕКОНОМІЯ)ESP OFF (ESP ВИМК.)AUTO LIGHTS DEACTIVATED
(АВТОУВІМК. СВІТЛА ВИМК.)OIL LEVEL CORRECT
(ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА)
Повідомлення про помилки
Відображається у поєднанні з
контрольним індикатором A.
Будьте обережні під час руху та зверніться по допомогу на станцію
технічного обслуговування.
Щоб видалити повідомлення про
несправність, натисніть кнопку на
кінці важеля керування
склоочисником. Через декілька
секунд повідомлення може
зникнути автоматично і A
залишиться засвіченим. Помилка буде збережена в у бортовій
системі.Повідомлення про помилкиCHECK ESP (ПЕРЕВІРИТИ ESP)CHECK FUEL FILTER
(ПЕРЕВІРИТИ ПАЛИВНИЙ
ФІЛЬТР)CHECK GEARBOX (ПЕРЕВІРИТИ
КПП)CHECK AUTO LIGHTS
(ПЕРЕВІРИТИ АВТОМ.ФАРИ)
Попереджувальні
повідомлення
Ці повідомлення можуть з’являтися разом з контрольним індикатором
C або у поєднанні з іншими
попереджувальними
повідомленнями, контрольними
індикаторами чи звуковими
попередженнями. Негайно зупиніть
двигун і зверніться по допомогу на
станцію технічного
обслуговування.Попереджувальні повідомленняINJECTION FAULT (НЕПОЛАДКА
ВПОРСКУВАННЯ)ENGINE OVERHEATING
(ПЕРЕГРІВ ДВИГУНА)GEARBOX OVERHEATING
(ПЕРЕГРІВ КПП)
Система контролю тиску в шинах
3 201.
Попереджувальні звукові сигнали
Під час запуску двигуна чи
водіння
Тільки один попереджувальний
сигнал пролунає за один раз.
Попереджувальний сигнал про
непристебнутий пасок безпеки має
пріоритет над будь-яким іншим
попереджувальним сигналом.
Page 106 of 261

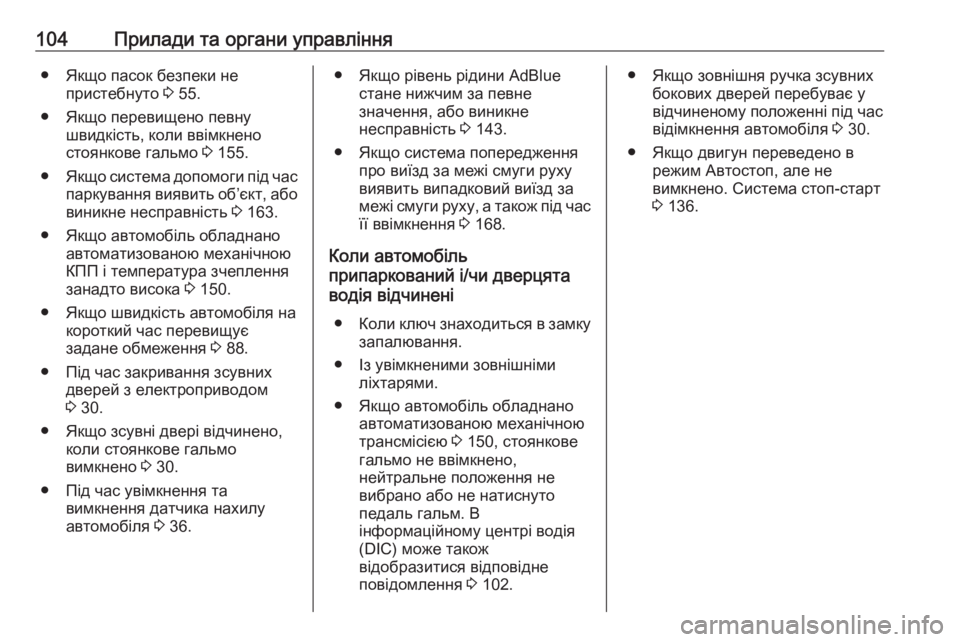

104Прилади та органи управління● Якщо пасок безпеки непристебнуто 3 55.
● Якщо перевищено певну швидкість, коли ввімкнено
стоянкове гальмо 3 155.
● Якщо система допомоги під час
паркування виявить об’єкт, або виникне несправність 3 163.
● Якщо автомобіль обладнано автоматизованою механічною
КПП і температура зчеплення
занадто висока 3 150.
● Якщо швидкість автомобіля на короткий час перевищує
задане обмеження 3 88.
● Під час закривання зсувних дверей з електроприводом
3 30.
● Якщо зсувні двері відчинено, коли стоянкове гальмо
вимкнено 3 30.
● Під час увімкнення та вимкнення датчика нахилу
автомобіля 3 36.● Якщо рівень рідини AdBlue
стане нижчим за певне
значення, або виникне
несправність 3 143.
● Якщо система попередження про виїзд за межі смуги руху
виявить випадковий виїзд за
межі смуги руху, а також під час
її ввімкнення 3 168.
Коли автомобіль
припаркований і/чи дверцята
водія відчинені
● Коли ключ знаходиться в замку
запалювання.
● Із увімкненими зовнішніми ліхтарями.
● Якщо автомобіль обладнано автоматизованою механічною
трансмісією 3 150, стоянкове
гальмо не ввімкнено,
нейтральне положення не
вибрано або не натиснуто
педаль гальм. В
інформаційному центрі водія
(DIC) може також
відобразитися відповідне
повідомлення 3 102.● Якщо зовнішня ручка зсувних
бокових дверей перебуває у
відчиненому положенні під час
відімкнення автомобіля 3 30.
● Якщо двигун переведено в режим Автостоп, але не
вимкнено. Система стоп-старт
3 136.
Page 107 of 261

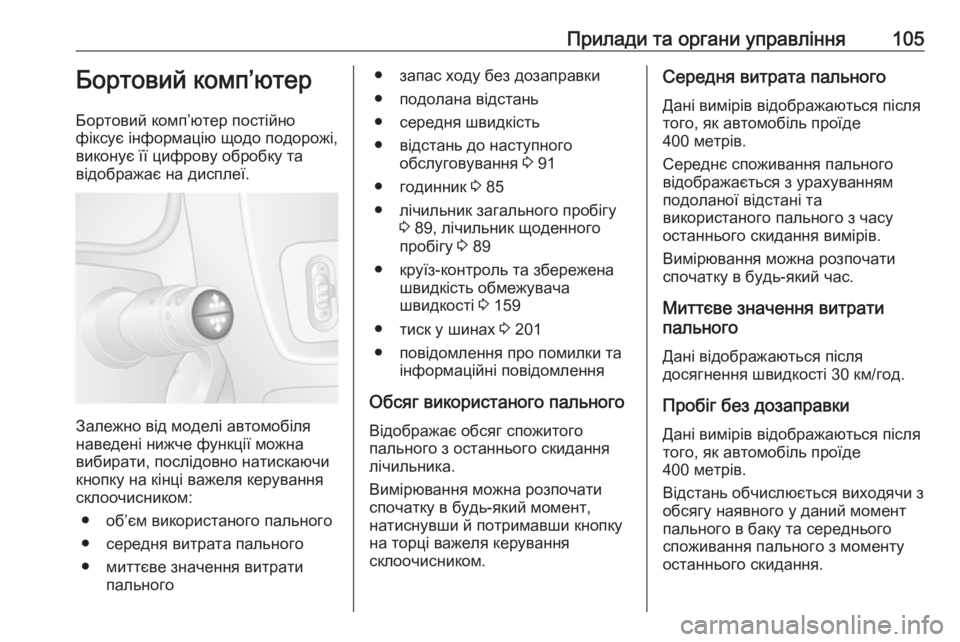

Прилади та органи управління105Бортовий комп’ютер
Бортовий комп’ютер постійно
фіксує інформацію щодо подорожі,
виконує її цифрову обробку та
відображає на дисплеї.
Залежно від моделі автомобіля
наведені нижче функції можна
вибирати, послідовно натискаючи
кнопку на кінці важеля керування склоочисником:
● об’єм використаного пального
● середня витрата пального
● миттєве значення витрати пального
● запас ходу без дозаправки
● подолана відстань
● середня швидкість
● відстань до наступного обслуговування 3 91
● годинник 3 85
● лічильник загального пробігу 3 89, лічильник щоденного
пробігу 3 89
● круїз-контроль та збережена швидкість обмежувача
швидкості 3 159
● тиск у шинах 3 201
● повідомлення про помилки та інформаційні повідомлення
Обсяг використаного пального Відображає обсяг спожитого
пального з останнього скидання
лічильника.
Вимірювання можна розпочати
спочатку в будь-який момент,
натиснувши й потримавши кнопку
на торці важеля керування
склоочисником.Середня витрата пального
Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Середнє споживання пального відображається з урахуваннямподоланої відстані та
використаного пального з часу
останнього скидання вимірів.
Вимірювання можна розпочати
спочатку в будь-який час.
Миттєве значення витрати
пального
Дані відображаються після
досягнення швидкості 30 км/год.
Пробіг без дозаправки
Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Відстань обчислюється виходячи з
обсягу наявного у даний момент
пального в баку та середнього
споживання пального з моменту
останнього скидання.
Page 108 of 261

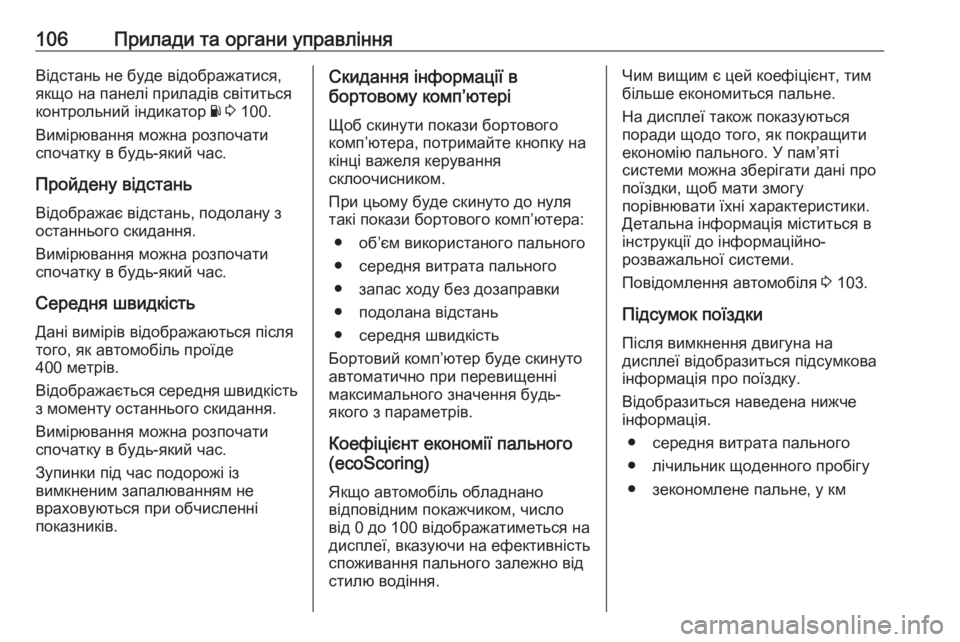

106Прилади та органи управлінняВідстань не буде відображатися,
якщо на панелі приладів світиться
контрольний індикатор Y 3 100.
Вимірювання можна розпочати
спочатку в будь-який час.
Пройдену відстань
Відображає відстань, подолану з
останнього скидання.
Вимірювання можна розпочати
спочатку в будь-який час.
Середня швидкість Дані вимірів відображаються після
того, як автомобіль проїде
400 метрів.
Відображається середня швидкість
з моменту останнього скидання.
Вимірювання можна розпочати
спочатку в будь-який час.
Зупинки під час подорожі із
вимкненим запалюванням не
враховуються при обчисленні
показників.Скидання інформації в
бортовому комп’ютері
Щоб скинути покази бортового
комп’ютера, потримайте кнопку на
кінці важеля керування
склоочисником.
При цьому буде скинуто до нуля
такі покази бортового комп’ютера:
● об’єм використаного пального
● середня витрата пального
● запас ходу без дозаправки
● подолана відстань
● середня швидкість
Бортовий комп’ютер буде скинуто
автоматично при перевищенні
максимального значення будь-
якого з параметрів.
Коефіцієнт економії пального
(ecoScoring)
Якщо автомобіль обладнано
відповідним покажчиком, число
від 0 до 100 відображатиметься на
дисплеї, вказуючи на ефективність
споживання пального залежно від
стилю водіння.Чим вищим є цей коефіцієнт, тим
більше економиться пальне.
На дисплеї також показуються
поради щодо того, як покращити
економію пального. У пам’яті
системи можна зберігати дані про
поїздки, щоб мати змогу
порівнювати їхні характеристики. Детальна інформація міститься в
інструкції до інформаційно-
розважальної системи.
Повідомлення автомобіля 3 103.
Підсумок поїздки Після вимкнення двигуна на
дисплеї відобразиться підсумкова інформація про поїздку.
Відобразиться наведена нижче
інформація.
● середня витрата пального
● лічильник щоденного пробігу
● зекономлене пальне, у км
Page 109 of 261
Прилади та органи управління107Переривання подачі живлення
Якщо живлення припиниться або
напруга акумулятора впаде до
занизького рівня, збережені в
бортовому комп’ютері дані буде
втрачено.Тахограф
Робота тахографа описана у
посібнику з експлуатації, що
надається. Виконуйте інструкції з
експлуатації.
При виникненні помилки,
контрольний індикатор &
засвічується на панелі приладів. Зверніться по допомогу на станціютехнічного обслуговування.
Примітка
В автомобілі з тахографом
загальна подолана відстань
показується лише на тахографі, а
не на лічильнику загального
пробігу на дисплеї панелі
приладів.
Лічильник загального пробігу
3 89.
Page 110 of 261

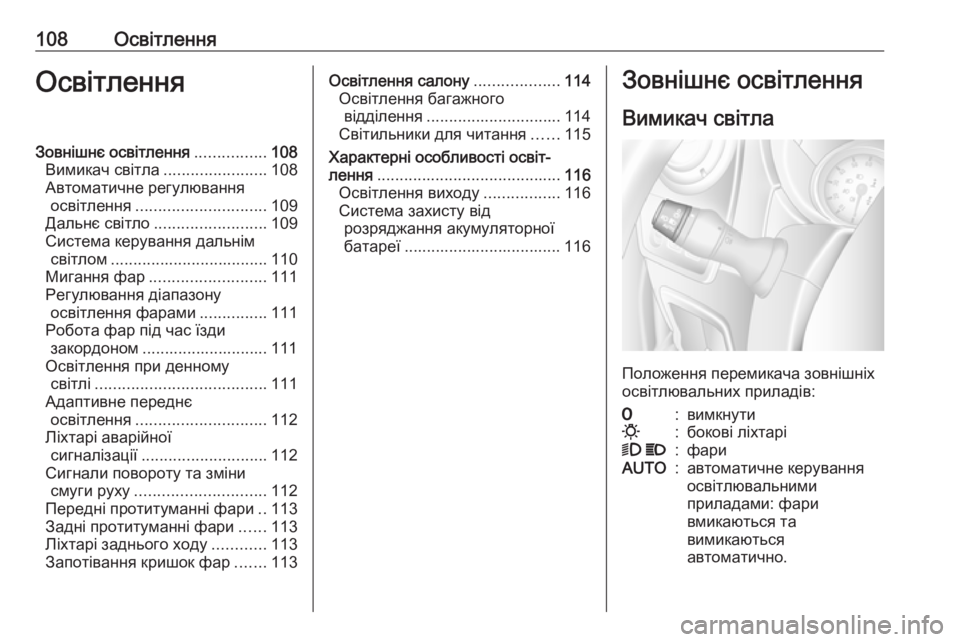

108ОсвітленняОсвітленняЗовнішнє освітлення................108
Вимикач світла .......................108
Автоматичне регулювання освітлення ............................. 109
Дальнє світло ......................... 109
Система керування дальнім світлом ................................... 110
Мигання фар .......................... 111
Регулювання діапазону освітлення фарами ...............111
Робота фар під час їзди закордоном ............................ 111
Освітлення при денному світлі ...................................... 111
Адаптивне переднє освітлення ............................. 112
Ліхтарі аварійної сигналізації ............................ 112
Сигнали повороту та зміни смуги руху ............................. 112
Передні протитуманні фари ..113
Задні протитуманні фари ......113
Ліхтарі заднього ходу ............113
Запотівання кришок фар .......113Освітлення салону ...................114
Освітлення багажного відділення .............................. 114
Світильники для читання ......115
Характерні особливості освіт‐
лення ......................................... 116
Освітлення виходу .................116
Система захисту від розряджання акумуляторної
батареї ................................... 116Зовнішнє освітлення
Вимикач світла
Положення перемикача зовнішніх
освітлювальних приладів:
7:вимкнути0:бокові ліхтарі9 P:фариAUTO:автоматичне керування
освітлювальними
приладами: фари
вмикаються та
вимикаються
автоматично.
