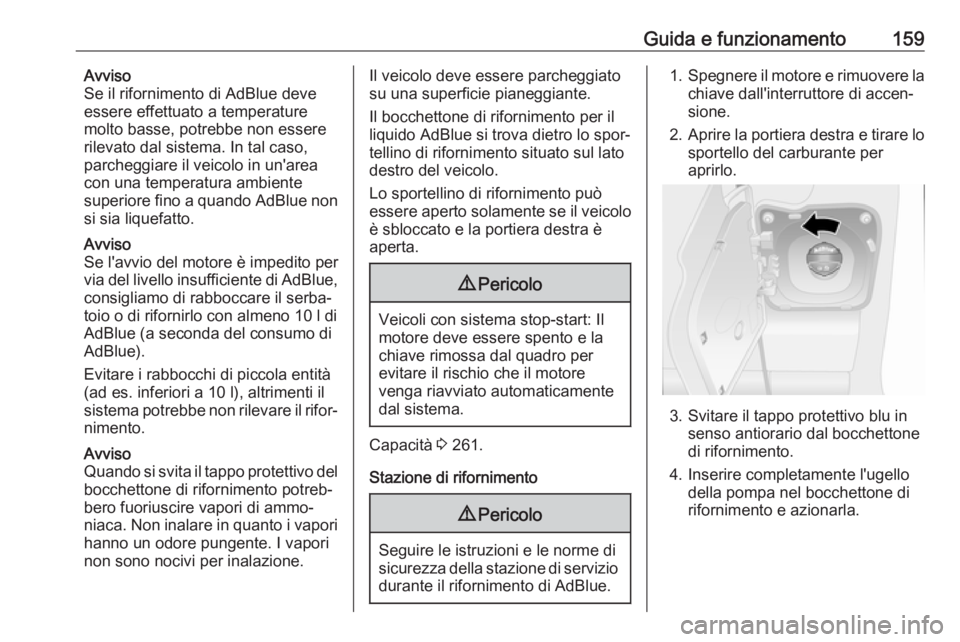

Guida e funzionamento159Avviso
Se il rifornimento di AdBlue deve
essere effettuato a temperature
molto basse, potrebbe non essere
rilevato dal sistema. In tal caso,
parcheggiare il veicolo in un'area
con una temperatura ambiente
superiore fino a quando AdBlue non
si sia liquefatto.
Avviso
Se l'avvio del motore è impedito per
via del livello insufficiente di AdBlue, consigliamo di rabboccare il serba‐
toio o di rifornirlo con almeno 10 l di
AdBlue (a seconda del consumo di
AdBlue).
Evitare i rabbocchi di piccola entità
(ad es. inferiori a 10 l), altrimenti il
sistema potrebbe non rilevare il rifor‐
nimento.
Avviso
Quando si svita il tappo protettivo del
bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐ niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il bocchettone di rifornimento per il
liquido AdBlue si trova dietro lo spor‐
tellino di rifornimento situato sul lato
destro del veicolo.
Lo sportellino di rifornimento può
essere aperto solamente se il veicolo
è sbloccato e la portiera destra è
aperta.9 Pericolo
Veicoli con sistema stop-start: Il
motore deve essere spento e la chiave rimossa dal quadro per
evitare il rischio che il motore
venga riavviato automaticamente dal sistema.
Capacità 3 261.
Stazione di rifornimento
9 Pericolo
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio
durante il rifornimento di AdBlue.
1. Spegnere il motore e rimuovere la
chiave dall'interruttore di accen‐
sione.
2. Aprire la portiera destra e tirare lo
sportello del carburante per
aprirlo.
3. Svitare il tappo protettivo blu in senso antiorario dal bocchettone
di rifornimento.
4. Inserire completamente l'ugello della pompa nel bocchettone di
rifornimento e azionarla.

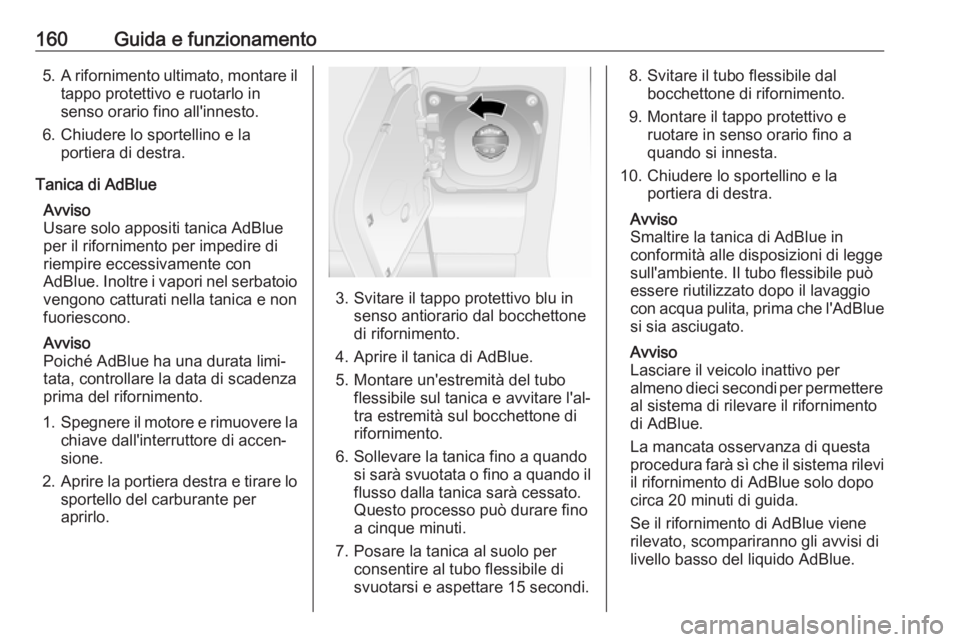

160Guida e funzionamento5.A rifornimento ultimato, montare il
tappo protettivo e ruotarlo in
senso orario fino all'innesto.
6. Chiudere lo sportellino e la portiera di destra.
Tanica di AdBlue Avviso
Usare solo appositi tanica AdBlue
per il rifornimento per impedire di riempire eccessivamente con
AdBlue. Inoltre i vapori nel serbatoio
vengono catturati nella tanica e non
fuoriescono.
Avviso
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
1. Spegnere il motore e rimuovere la
chiave dall'interruttore di accen‐
sione.
2. Aprire la portiera destra e tirare lo
sportello del carburante per
aprirlo.
3. Svitare il tappo protettivo blu in senso antiorario dal bocchettone
di rifornimento.
4. Aprire il tanica di AdBlue.
5. Montare un'estremità del tubo flessibile sul tanica e avvitare l'al‐
tra estremità sul bocchettone di
rifornimento.
6. Sollevare la tanica fino a quando si sarà svuotata o fino a quando il
flusso dalla tanica sarà cessato.
Questo processo può durare fino
a cinque minuti.
7. Posare la tanica al suolo per consentire al tubo flessibile di
svuotarsi e aspettare 15 secondi.
8. Svitare il tubo flessibile dal bocchettone di rifornimento.
9. Montare il tappo protettivo e ruotare in senso orario fino a
quando si innesta.
10. Chiudere lo sportellino e la portiera di destra.
Avviso
Smaltire la tanica di AdBlue in
conformità alle disposizioni di legge
sull'ambiente. Il tubo flessibile può
essere riutilizzato dopo il lavaggio
con acqua pulita, prima che l'AdBlue
si sia asciugato.
Avviso
Lasciare il veicolo inattivo per
almeno dieci secondi per permettere al sistema di rilevare il rifornimento
di AdBlue.
La mancata osservanza di questa
procedura farà sì che il sistema rilevi
il rifornimento di AdBlue solo dopo
circa 20 minuti di guida.
Se il rifornimento di AdBlue viene
rilevato, scompariranno gli avvisi di
livello basso del liquido AdBlue.

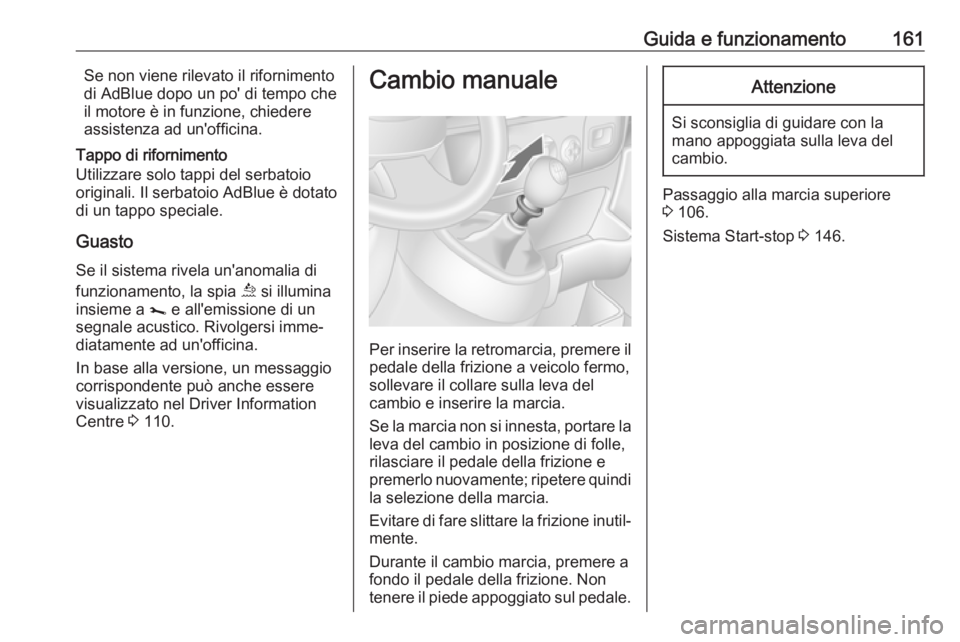

Guida e funzionamento161Se non viene rilevato il rifornimento
di AdBlue dopo un po' di tempo che
il motore è in funzione, chiedere
assistenza ad un'officina.
Tappo di rifornimento
Utilizzare solo tappi del serbatoio
originali. Il serbatoio AdBlue è dotato di un tappo speciale.
Guasto Se il sistema rivela un'anomalia di
funzionamento, la spia ú si illumina
insieme a j e all'emissione di un
segnale acustico. Rivolgersi imme‐
diatamente ad un'officina.
In base alla versione, un messaggio
corrispondente può anche essere
visualizzato nel Driver Information
Centre 3 110.Cambio manuale
Per inserire la retromarcia, premere il
pedale della frizione a veicolo fermo,
sollevare il collare sulla leva del
cambio e inserire la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,
rilasciare il pedale della frizione e
premerlo nuovamente; ripetere quindi
la selezione della marcia.
Evitare di fare slittare la frizione inutil‐ mente.
Durante il cambio marcia, premere a
fondo il pedale della frizione. Non
tenere il piede appoggiato sul pedale.
Attenzione
Si sconsiglia di guidare con la
mano appoggiata sulla leva del
cambio.
Passaggio alla marcia superiore
3 106.
Sistema Start-stop 3 146.

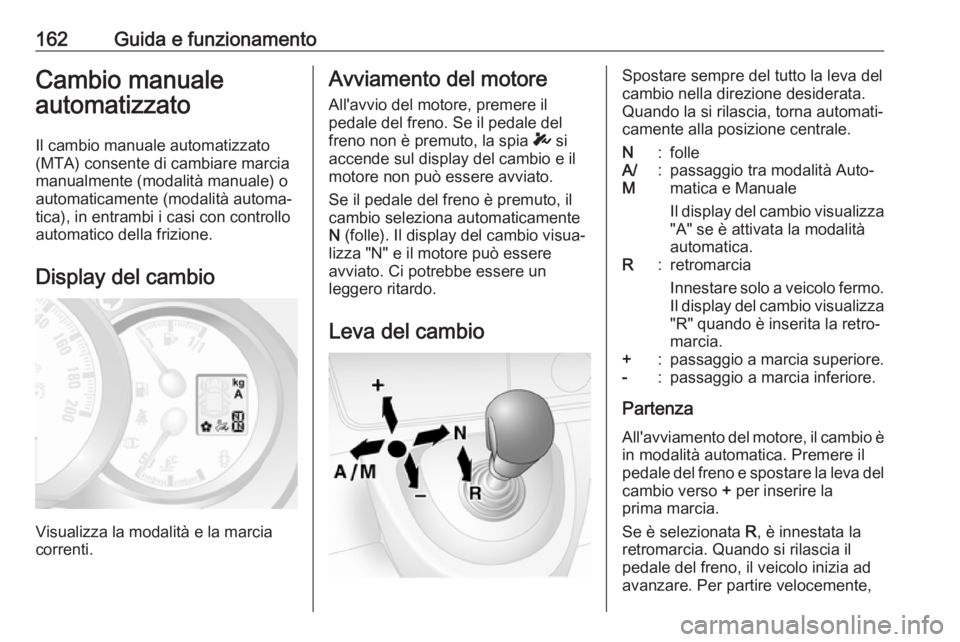

162Guida e funzionamentoCambio manualeautomatizzato
Il cambio manuale automatizzato
(MTA) consente di cambiare marcia manualmente (modalità manuale) o
automaticamente (modalità automa‐
tica), in entrambi i casi con controllo
automatico della frizione.
Display del cambio
Visualizza la modalità e la marcia
correnti.
Avviamento del motore
All'avvio del motore, premere il
pedale del freno. Se il pedale del
freno non è premuto, la spia T si
accende sul display del cambio e il
motore non può essere avviato.
Se il pedale del freno è premuto, il
cambio seleziona automaticamente N (folle). Il display del cambio visua‐
lizza "N" e il motore può essere
avviato. Ci potrebbe essere un
leggero ritardo.
Leva del cambioSpostare sempre del tutto la leva del
cambio nella direzione desiderata. Quando la si rilascia, torna automati‐
camente alla posizione centrale.N:folleA/
M:passaggio tra modalità Auto‐
matica e Manuale
Il display del cambio visualizza
"A" se è attivata la modalità
automatica.R:retromarcia
Innestare solo a veicolo fermo. Il display del cambio visualizza
"R" quando è inserita la retro‐
marcia.+:passaggio a marcia superiore.-:passaggio a marcia inferiore.
Partenza
All'avviamento del motore, il cambio è in modalità automatica. Premere ilpedale del freno e spostare la leva del
cambio verso + per inserire la
prima marcia.
Se è selezionata R, è innestata la
retromarcia. Quando si rilascia il
pedale del freno, il veicolo inizia ad
avanzare. Per partire velocemente,

Guida e funzionamento163rilasciare il pedale del freno e
accelerare subito dopo aver innestato
una marcia.
In modalità automatica, il cambio
inserisce la altre marce automatica‐
mente, a seconda delle condizioni di
guida.
Per inserire la modalità manuale,
spostare la leva del cambio verso
A/M . Il display del cambio visualizza
la marcia corrente.
Per inserire la prima marcia, premere
il pedale del freno e spostare la leva
del cambio verso + o -. Per inserire
una marcia superiore o inferiore
spostare la leva del cambio verso + o
- . È possibile saltare le marce
muovendo velocemente la leva del
cambio più volte.
Arresto del veicolo
In modalità automatica o manuale,
all'arresto del veicolo, la
prima marcia viene inserita e la
frizione rilasciata. In R, rimane inne‐
stata la retromarcia.
In caso di sosta lungo pendenze,
inserire il freno di stazionamento o
premere il pedale del freno. Perevitare il surriscaldamento della
frizione, una segnalazione acustica
intermittente suggerisce al condu‐
cente di premere il pedale del freno o di inserire il freno di stazionamento.
Spegnere il motore in caso di soste
prolungate, come negli ingorghi stra‐
dali.
Quando il veicolo è parcheggiato e la
portiera del conducente aperta, un
cicalino di allarme suonerà se la fole
non è selezionata o il pedale del freno non è stato premuto.
Freno motore
Modalità automatica
Quando si guida in discesa, il cambio
manuale automatizzato non passa a
marce superiori finché il motore non
raggiunge un regime abbastanza
alto. E passa per tempo a marce infe‐ riori quando si frena.
Modalità manuale
Per utilizzare l'effetto frenante del motore quando si viaggia in discesa,
selezionare per tempo una marcia più
bassa.Disimpegno della vettura
Il disimpegno del veicolo è consentito solo se quest'ultimo è bloccato nella
sabbia, nel fango, nella neve o in un
buco. Spostare ripetutamente la leva
del cambio tra R e A/M (o tra + e -) e
allo stesso tempo premere legger‐
mente il pedale dell'acceleratore. Non
mandare su di giri il motore ed evitare accelerazioni repentine.
Parcheggio
Azionare il freno di stazionamento.
Rimane innestata l'ultima marcia
selezionata (vedere il display del
cambio). Con N, non è innestata
alcuna marcia.
Quando l'accensione viene disinse‐ rita, i movimenti della leva del cambio
non hanno più alcun effetto.
Se l'accensione non è disinserita o se
il freno di stazionamento non è azio‐
nato, un segnale acustico viene atti‐
vato all'apertura della portiera del
conducente.

164Guida e funzionamentoModalità manuale
Se si seleziona una marcia superiore
quando il regime del motore è troppo
basso o una marcia inferiore quando
il regime è troppo alto, il cambio
marcia non viene eseguito. Questo
impedisce al motore di funzionare a
un regime troppo alto o troppo basso.
Se il regime del motore è troppo
basso, il cambio passa automatica‐
mente a una marcia inferiore.
Se il regime del motore è troppo alto, il cambio passa automaticamente auna marcia più alta con la funzione
Kickdown.Programmi di guida
elettronica
Modalità Winter (Inverno) V
Attivare la modalità Winter se si
hanno problemi di partenza su un
fondo stradale scivoloso.
Attivazione
Premere V. Il display del cambio
visualizza la spia V. Il cambio passa
alla modalità automatica e il veicolo
parte dopo aver inserito una marcia
idonea.
Disattivazione
La modalità Winter viene disinserita:
● premendo di nuovo V
● disinserendo l'accensione
● passaggio a modalità manuale
Se la frizione raggiunge una tempe‐
ratura molto elevata, un segnale
acustico intermittente viene emesso
al fine di proteggere il cambio. In questi casi, premere il pedale del
freno, selezionare "N" e tirare il freno
di stazionamento per consentire il
raffreddamento della frizione.
Modalità Laden kg

Guida e funzionamento165La modalità Laden può essere utiliz‐
zata sia in modalità manuale che in
quella automatica. In entrambi i casi,
la configurazione di innesto delle
marce verrà automaticamente rego‐
lata per adattarsi all'aumento di carico
utile.
Attivazione
Premere kg. Il display del cambio
visualizza la spia kg. Il cambio sele‐
zionerà la configurazione di innesto
marce ottimale.
Disattivazione
La modalità Laden viene disinserita:
● premendo di nuovo kg
● disinserendo l'accensione
Kickdown Premendo il pedale dell'acceleratore
oltre il punto di resistenza, a seconda del regime del motore il cambio passa
a una marcia inferiore. Ai fini dell'ac‐
celerazione, è possibile usufruire di
tutta la potenza di cui dispone il
motore.Se la velocità è troppo elevata, il
cambio passa a una marcia supe‐
riore, anche in modalità manuale.
Senza la funzione kickdown, questo
innesto automatico non viene attuato
in modalità manuale.
Guasto
In caso di guasto, il display del
cambio visualizza la spia W. È possi‐
bile proseguire il viaggio a condizione
che si guidi con estrema cautela e
previdenza.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Interruzione
dell'alimentazione elettrica
La frizione non si stacca se si verifica un'interruzione dell'alimentazione
elettrica quando una marcia è inne‐
stata. Il veicolo non si può muovere.
Se la batteria del veicolo è scarica, avviare il veicolo utilizzando i cavi di
avviamento 3 230.Se il guasto non dipende dalla batte‐
ria scarica del veicolo, rivolgersi ad
un'officina.
Se non è possibile portare la leva
selettrice in folle, il veicolo deve
essere assolutamente trainato con le
ruote motrici sollevate dal suolo
3 232.
Traino del veicolo 3 232.

166Guida e funzionamentoFreniL'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse
guastarsi, è ancora possibile frenare
il veicolo con il secondo circuito. L'ef‐ fetto frenante tuttavia si ottiene solo
premendo con forza il pedale del freno. A questo scopo è necessario
esercitare una pressione molto
maggiore del normale. Lo spazio di
frenata necessario sarà maggiore.
Rivolgersi ad un'officina prima di
proseguire il viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante
non viene ridotto, ma sarà necessario esercitare una pressione molto
maggiore sul pedale. Questo fatto va
ricordato soprattutto quando il veicolo
viene trainato.
Spia R 3 105.Sistema di antibloccaggio
Il sistema di antibloccaggio (ABS)
impedisce alle ruote di bloccarsi.
L'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il
veicolo rimane governabile, anche
durante una frenata brusca.
L'intervento dell'ABS si avverte come
un impulso nel pedale del freno e un
rumore provocato dal processo di
regolazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐ sione sul pedale.
Spia u 3 105.
Guasto Se le spie u e j si accendono
contemporaneamente alla visualizza‐ zione dei messaggi ABS DA
CONTROLLARE e ESP DA
CONTROLLARE nel Driver Informa‐
tion Center, è presente un guastonell'ABS. L'impianto frenante rimane
operativo ma senza la regolazione ABS.9 Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di
frenate particolarmente forti. I
vantaggi offerti dall'ABS non sono
più disponibili. In caso di frenate
brusche, il veicolo non è più gover‐
nabile e potrebbe sbandare.
Se le spie u, j , R e C si accen‐
dono, l'ABS e l'ESP sono disattivati e il messaggio IMPIANTO FRENI
GUASTO è visualizzato nel Driver
Information Centre. Rivolgersi ad un'officina.
Rivolgersi ad un'officina per eliminare la causa del guasto.

Guida e funzionamento167Freno di stazionamento9Avvertenza
Azionare sempre energicamente il
freno di stazionamento senza
premere il pulsante di sblocco, e
tirarlo con la maggior forza possi‐
bile nei tratti in salita o in discesa.
Per rilasciare il freno di staziona‐
mento, sollevare leggermente la
leva, premere il pulsante di
sblocco ed abbassare completa‐
mente la leva.
Per ridurre le forze agenti sul freno
di stazionamento, premere
contemporaneamente il pedale
del freno.
Spia R 3 105.
Parcheggio 3 150.
Freno di stazionamento retrattile
In base al veicolo, la leva del freno di
stazionamento torna in posizione
orizzontale anche quando il freno di
stazionamento è applicato.
Per rilasciare il freno di staziona‐
mento, premere il pulsante di rilascio
e tirare leggermente in su la leva, poi
far tornare la leva in posizione oriz‐
zontale.
Per applicare il freno di staziona‐
mento, tirare la leva verso l'alto e poi
rilasciarla. La leva torna in posizione
orizzontale.
Assistenza alla frenata Premendo rapidamente ed energica‐mente il pedale del freno, viene appli‐ cata automaticamente la massima
forza frenante (frenata a fondo).
Continuare a premere il pedale del
freno con una pressione costante
finché è necessario frenare a fondo.
La forza frenante massima viene
ridotta automaticamente quando si
rilascia il pedale del freno.
L'assistenza alla frenata non è dispo‐
nibile durante un Autostop.
Sistema Start-stop 3 146.

168Guida e funzionamentoAssistenza per le partenzein salita
Il sistema contribuisce a impedire
movimenti indesiderati quando si
guida in pendenza.
Quando si rilascia il pedale del freno
dopo essersi fermati su un pendio
(con la leva del cambio in marcia in
avanti o indietro), i freni restano azio‐ nati per altri 2 secondi. I freni vengono rilasciati automaticamente appena il
veicolo comincia ad accelerare.Attenzione
L'Assistenza per le partenze in salita non può impedire completa‐
mente il movimento del veicolo in
ogni situazione (pendii particolar‐
mente ripidi, ecc.).
Se necessario, premere il pedale
del freno per impedire al veicolo di
spostarsi indietro.
L'assistenza per le partenze in salita
non è attiva durante un Autostop.
Sistema Start-stop 3 146.
Sistemi di controllo della
guida
Sistema di controllo della trazione
Il sistema di controllo della trazione
(TC) è parte del Programma elettro‐
nico della stabilità (ESP® Plus
) e
migliora la stabilità di marcia, se
necessario, indipendentemente dal tipo di fondo stradale o dalla tenuta
dei pneumatici, impedendo alle ruote
motrici di slittare.
Non appena le ruote motrici iniziano a slittare, la potenza del motore viene
ridotta e la ruota che slitta maggior‐
mente viene frenata singolarmente.
Questo migliora notevolmente la
stabilità di guida del veicolo su fondi
stradali scivolosi.
Il sistema di controllo della trazione è
operativo all'inserimento dell'accen‐
sione quando la spia b nel quadro
strumenti si spegne. Il Driver Informa‐ tion Center visualizza un messaggio
corrispondente 3 110.
Quando il sistema di controllo della
trazione è attivo, la spia b lampeggia.9
Avvertenza
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 106.
Controllo della stabilità per il traino
(TSA) 3 187.
Funzione di trazione potenziata
