OPEL MOVANO_B 2018.5 Omaniku käsiraamat (in Estonian)

Kliimaseade119● Seada õhujaotuse valikulülitiasendisse V.
● Lülitada sisse tagaklaasisoojendus Ü.
● Avada vajadusel külgmised tuulutusavad ja suunata need
esiakende poole.
● Jalaruumi samaaegseks soojendamiseks seada
õhujaotuse valikulüliti asendisse
J .

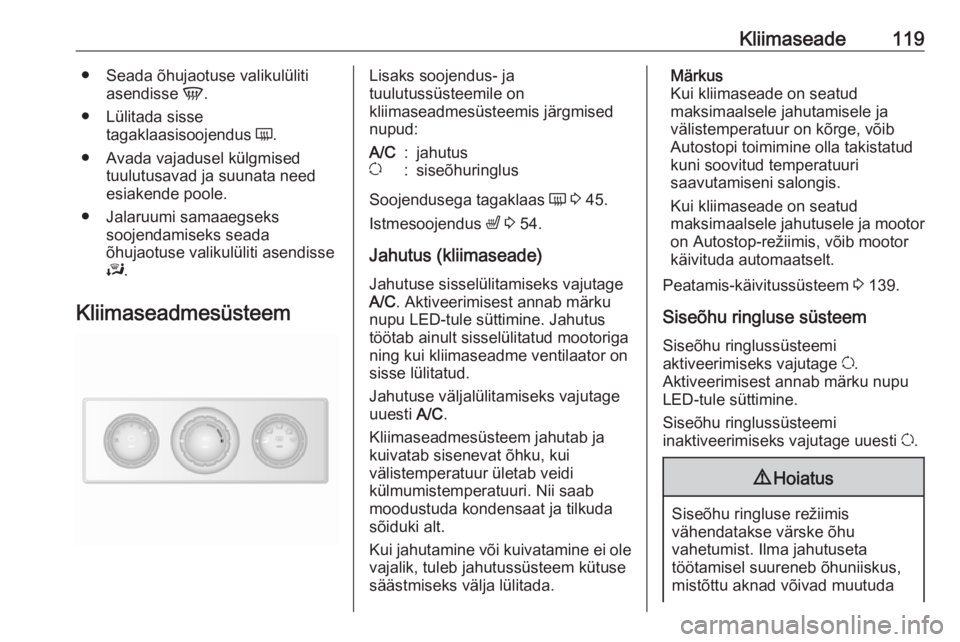

KliimaseadmesüsteemLisaks soojendus- ja
tuulutussüsteemile on
kliimaseadmesüsteemis järgmised
nupud:A/C:jahutusu:siseõhuringlus
Soojendusega tagaklaas Ü 3 45.
Istmesoojendus ß 3 54.
Jahutus (kliimaseade)
Jahutuse sisselülitamiseks vajutage
A/C . Aktiveerimisest annab märku
nupu LED-tule süttimine. Jahutus
töötab ainult sisselülitatud mootoriga
ning kui kliimaseadme ventilaator on
sisse lülitatud.
Jahutuse väljalülitamiseks vajutage
uuesti A/C.
Kliimaseadmesüsteem jahutab ja
kuivatab sisenevat õhku, kui
välistemperatuur ületab veidi
külmumistemperatuuri. Nii saab
moodustuda kondensaat ja tilkuda
sõiduki alt.
Kui jahutamine või kuivatamine ei ole vajalik, tuleb jahutussüsteem kütuse
säästmiseks välja lülitada.
Märkus
Kui kliimaseade on seatud
maksimaalsele jahutamisele ja
välistemperatuur on kõrge, võib
Autostopi toimimine olla takistatud
kuni soovitud temperatuuri
saavutamiseni salongis.
Kui kliimaseade on seatud
maksimaalsele jahutusele ja mootor on Autostop-režiimis, võib mootor
käivituda automaatselt.
Peatamis-käivitussüsteem 3 139.
Siseõhu ringluse süsteem Siseõhu ringlussüsteemi
aktiveerimiseks vajutage u.
Aktiveerimisest annab märku nupu
LED-tule süttimine.
Siseõhu ringlussüsteemi
inaktiveerimiseks vajutage uuesti u.9 Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda

120Kliimaseadeuduseks. Salongi õhu kvaliteet
halveneb. Seetõttu võivad
sõidukis viibijad tunda end
unisena.
Maksimaalne jahutus
Avada lühikeseks ajaks aken, et
kuum õhk saaks kiiresti hajuda.
● Jahutus A/C on sisse lülitatud.
● Siseõhuringluse süsteem u on
sisse lülitatud.
● Seada õhujaotuse valikulüliti asendisse M.
● Seada temperatuurilüliti kõige külmemasse asendisse.
● Seada ventilaator kõige kiiremasse asendisse.
● Avada kõik tuulutusavad.
Akende kuivatamine ja
soojendamine
● Lülitada jahutus A/C sisse.
● Seada temperatuurilüliti kõige soojemasse asendisse.
● Seada ventilaator kõige kiiremasse asendisse.
● Seada õhujaotuse valikulüliti
asendisse V.
● Lülitada sisse tagaklaasisoojendus Ü.
● Avada vajadusel külgmised tuulutusavad ja suunata need
esiakende poole.
● Jalaruumi samaaegseks soojendamiseks seada
õhujaotuse valikulüliti asendisse
J .
Märkus
Kui V vajutamise ajal mootor
töötab, on olek Autostop takistatud,
kuni vajutate V uuesti.
Kui nupu V vajutamise ajal on
mootor olekus Autostop, käivitub
mootor automaatselt.

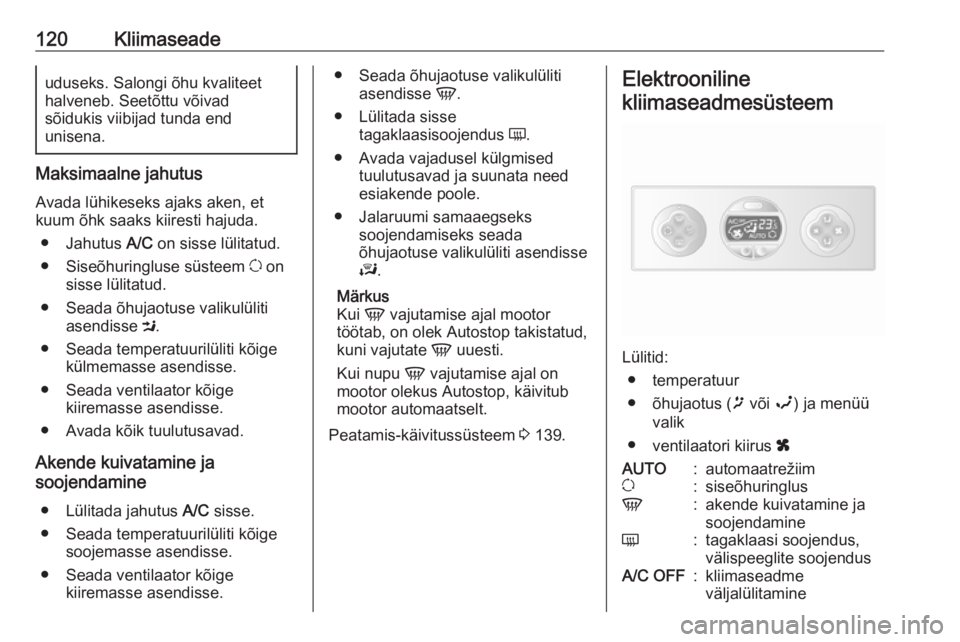

Peatamis-käivitussüsteem 3 139.Elektrooniline
kliimaseadmesüsteem
Lülitid: ● temperatuur
● õhujaotus ( ï või î) ja menüü
valik
● ventilaatori kiirus x
AUTO:automaatrežiimu:siseõhuringlusV:akende kuivatamine ja
soojendamineÜ:tagaklaasi soojendus,
välispeeglite soojendusA/C OFF:kliimaseadme
väljalülitamine

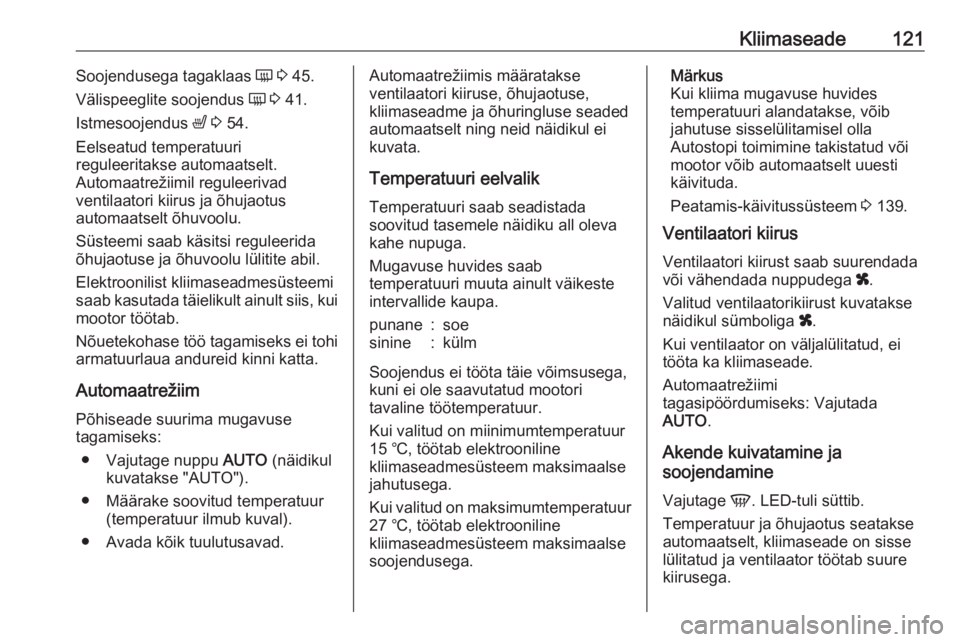

Kliimaseade121Soojendusega tagaklaas Ü 3 45.
Välispeeglite soojendus Ü 3 41.
Istmesoojendus ß 3 54.
Eelseatud temperatuuri
reguleeritakse automaatselt.
Automaatrežiimil reguleerivad
ventilaatori kiirus ja õhujaotus
automaatselt õhuvoolu.
Süsteemi saab käsitsi reguleerida
õhujaotuse ja õhuvoolu lülitite abil.
Elektroonilist kliimaseadmesüsteemisaab kasutada täielikult ainult siis, kui
mootor töötab.
Nõuetekohase töö tagamiseks ei tohi
armatuurlaua andureid kinni katta.
Automaatrežiim
Põhiseade suurima mugavuse
tagamiseks:
● Vajutage nuppu AUTO (näidikul
kuvatakse "AUTO").
● Määrake soovitud temperatuur (temperatuur ilmub kuval).
● Avada kõik tuulutusavad.Automaatrežiimis määratakse
ventilaatori kiiruse, õhujaotuse,
kliimaseadme ja õhuringluse seaded
automaatselt ning neid näidikul ei
kuvata.
Temperatuuri eelvalik
Temperatuuri saab seadistada
soovitud tasemele näidiku all oleva
kahe nupuga.
Mugavuse huvides saab
temperatuuri muuta ainult väikeste
intervallide kaupa.punane:soesinine:külm
Soojendus ei tööta täie võimsusega,
kuni ei ole saavutatud mootori
tavaline töötemperatuur.
Kui valitud on miinimumtemperatuur
15 ℃, töötab elektrooniline
kliimaseadmesüsteem maksimaalse
jahutusega.
Kui valitud on maksimumtemperatuur 27 ℃, töötab elektrooniline
kliimaseadmesüsteem maksimaalse
soojendusega.
Märkus
Kui kliima mugavuse huvides
temperatuuri alandatakse, võib
jahutuse sisselülitamisel olla
Autostopi toimimine takistatud või
mootor võib automaatselt uuesti
käivituda.
Peatamis-käivitussüsteem 3 139.
Ventilaatori kiirus
Ventilaatori kiirust saab suurendada
või vähendada nuppudega x.
Valitud ventilaatorikiirust kuvatakse
näidikul sümboliga x.
Kui ventilaator on väljalülitatud, ei
tööta ka kliimaseade.
Automaatrežiimi
tagasipöördumiseks: Vajutada
AUTO .
Akende kuivatamine ja
soojendamine
Vajutage V. LED-tuli süttib.
Temperatuur ja õhujaotus seatakse
automaatselt, kliimaseade on sisse
lülitatud ja ventilaator töötab suure
kiirusega.

122KliimaseadeTagaklaasi soojendus, välispeeglite
soojendus lülitatakse sisse ka
automaatselt. Vajutage Ü, et lülitada
välja ilma akende kuivatamist/
soojendamist välja lülitamata. Ka
ventilaatori kiirus võib väheneda.
Automaatrežiimi tagasipöördumine:
vajutage nuppu V või AUTO .
Märkus
Kui V vajutamise ajal mootor
töötab, on olek Autostop takistatud,
kuni vajutate V uuesti.
Kui nupu V vajutamise ajal on
mootor olekus Autostop, käivitub
mootor automaatselt.
Peatamis-käivitussüsteem 3 139.
Õhujaotus Vajutada korduvalt nuppu ï või î.
Näidikul kuvatavad nooled näitavad õhuvoolu jaotamise seadeid:ï:esiklaasile ja esiuste akendele™:esiklaasile, esiuste akendele ja
jalaruumile²:peapiirkonda³:peapiirkonda ja jalaruumileî:jalaruumiAutomaatrežiimi tagasipöördumiseks
vajutage AUTO.
Jahutus Kliimaseadme kompressor jahutab ja kuivatab sisenevat õhku, kui
välistemperatuur ületab teatud
taseme. Nii saab moodustuda
kondensaat ja tilkuda sõiduki alt.
Kui jahutamine ega kuivatamine pole
vajalik, vajutage A/C OFF, et
jahutussüsteem välja lülitada ja
kütust säästa. Näidikul kuvatakse
" A/C OFF ".
Käsijuhtimisega siseõhuringluse
režiim
Vajutage u, et siseõhuringlus sisse
lülitada. Ekraanile ilmub u.9 Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
uduseks. Salongi õhu kvaliteet
halveneb. Seetõttu võivad
sõidukis viibijad tunda end
unisena.
Automaatrežiimi tagasipöördumiseks
vajutage nuppu u või AUTO .

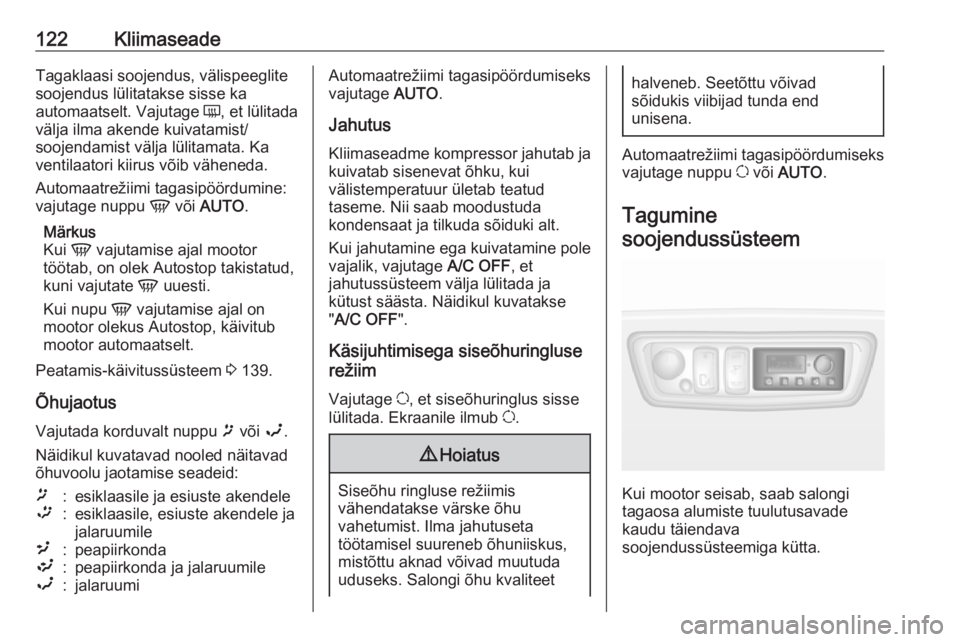

Tagumine
soojendussüsteem
Kui mootor seisab, saab salongi
tagaosa alumiste tuulutusavade
kaudu täiendava
soojendussüsteemiga kütta.

Kliimaseade123Juhtpaneelilt väärtusi
programmeerides saab kasutaja
reguleerida kellaaja, päeva ja
temperatuuri seadeid.
Soojendus lülitub välja, kui
kütusetase langeb liiga madalale.
Töötamise ajal kasutatakse auto
akutoidet. Lühikeste sõitude puhul
kontrollige regulaarselt sõiduki akut ja
laadige seda vajaduse korral.
Märkus
Kui tagumine soojendussüsteem on
töötava mootori korral sisse lülitatud, siis Autostop keelatakse.
Tõhusa töö tagamiseks ei tohi
tagumise salongiosa alumised
tuulutusavad olla kaetud.9 Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).

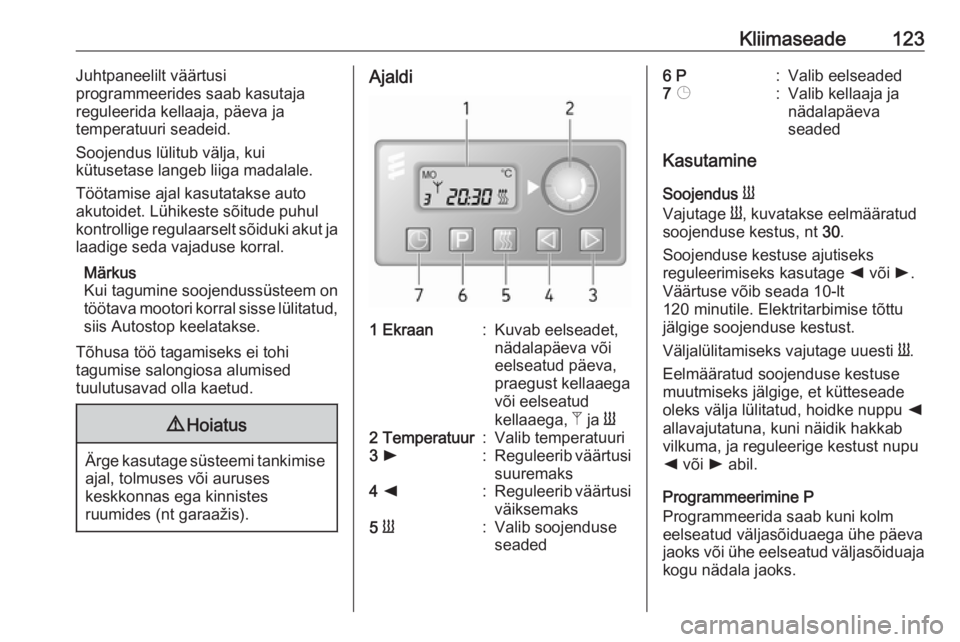

Ajaldi1 Ekraan:Kuvab eelseadet,
nädalapäeva või
eelseatud päeva,
praegust kellaaega
või eelseatud
kellaaega, Z ja Y2 Temperatuur:Valib temperatuuri3 l:Reguleerib väärtusi
suuremaks4 k:Reguleerib väärtusi
väiksemaks5 Y:Valib soojenduse
seaded6 P:Valib eelseaded7 Þ:Valib kellaaja ja
nädalapäeva
seaded
Kasutamine
Soojendus Y
Vajutage Y, kuvatakse eelmääratud
soojenduse kestus, nt 30.
Soojenduse kestuse ajutiseks
reguleerimiseks kasutage k või l.
Väärtuse võib seada 10-lt 120 minutile. Elektritarbimise tõttu
jälgige soojenduse kestust.
Väljalülitamiseks vajutage uuesti Y.
Eelmääratud soojenduse kestuse
muutmiseks jälgige, et kütteseade
oleks välja lülitatud, hoidke nuppu k
allavajutatuna, kuni näidik hakkab
vilkuma, ja reguleerige kestust nupu k või l abil.
Programmeerimine P
Programmeerida saab kuni kolm
eelseatud väljasõiduaega ühe päeva
jaoks või ühe eelseatud väljasõiduaja kogu nädala jaoks.

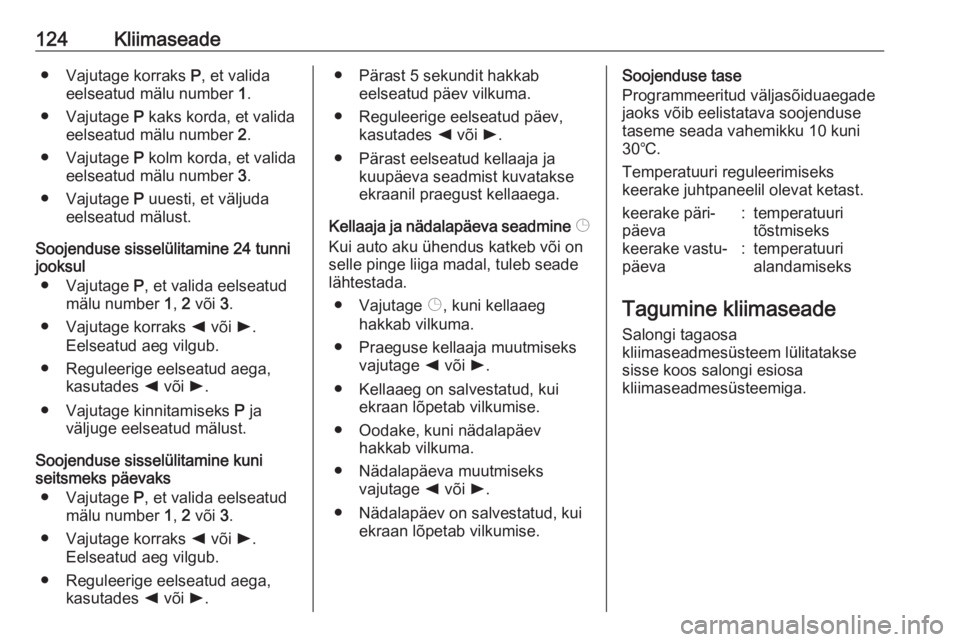

124Kliimaseade● Vajutage korraks P, et valida
eelseatud mälu number 1.
● Vajutage P kaks korda, et valida
eelseatud mälu number 2.
● Vajutage P kolm korda, et valida
eelseatud mälu number 3.
● Vajutage P uuesti, et väljuda
eelseatud mälust.
Soojenduse sisselülitamine 24 tunni jooksul
● Vajutage P, et valida eelseatud
mälu number 1, 2 või 3.
● Vajutage korraks k või l.
Eelseatud aeg vilgub.
● Reguleerige eelseatud aega, kasutades k või l.
● Vajutage kinnitamiseks P ja
väljuge eelseatud mälust.
Soojenduse sisselülitamine kuni
seitsmeks päevaks
● Vajutage P, et valida eelseatud
mälu number 1, 2 või 3.
● Vajutage korraks k või l.
Eelseatud aeg vilgub.
● Reguleerige eelseatud aega, kasutades k või l.● Pärast 5 sekundit hakkab
eelseatud päev vilkuma.
● Reguleerige eelseatud päev, kasutades k või l.
● Pärast eelseatud kellaaja ja kuupäeva seadmist kuvatakse
ekraanil praegust kellaaega.
Kellaaja ja nädalapäeva seadmine Þ
Kui auto aku ühendus katkeb või on selle pinge liiga madal, tuleb seade
lähtestada.
● Vajutage Þ, kuni kellaaeg
hakkab vilkuma.
● Praeguse kellaaja muutmiseks vajutage k või l.
● Kellaaeg on salvestatud, kui ekraan lõpetab vilkumise.
● Oodake, kuni nädalapäev hakkab vilkuma.
● Nädalapäeva muutmiseks vajutage k või l.
● Nädalapäev on salvestatud, kui ekraan lõpetab vilkumise.Soojenduse tase
Programmeeritud väljasõiduaegade jaoks võib eelistatava soojenduse
taseme seada vahemikku 10 kuni
30℃.
Temperatuuri reguleerimiseks
keerake juhtpaneelil olevat ketast.keerake päri‐
päeva:temperatuuri
tõstmisekskeerake vastu‐
päeva:temperatuuri
alandamiseks
Tagumine kliimaseade
Salongi tagaosa
kliimaseadmesüsteem lülitatakse
sisse koos salongi esiosa
kliimaseadmesüsteemiga.

Kliimaseade125Buss
Tagumised tuulutusavad
Ülemiste tuulutusavade kaudu
suunatakse kliimaseadmest
tagumisse salongiosasse täiendavalt õhku.
Ventilaatori kiirus
Seadke õhuvool soovitud kiirusele.
keerake päri‐
päeva:õhuvoolu
suurendamisekskeerake vastu‐
päeva:õhuvoolu
vähendamiseks
Märkus
Tagumist kliimaseadet ei saa režiimis Autostop sisse lülitada.
Peatamis-käivitussüsteem 3 139.
Combi
Tagumisse salongiosasse
suunatakse kliimaseadmest
täiendavalt õhku juhi ja kaassõitja
kohal olevate tuulutusavade kaudu.
Lülitage eesmise salongiosa
kliimaseade sisse ja reguleerige
õhuvool soovitud kiirusele.
Veenduge, et kasutamisel on
õhuavad avatud, et seisva õhu tõttu ei
tekiks süsteemile jääd.
Lisasoojendi
Jahutusvedeliku soojendi Mootorist sõltumatu, kütusetoitega
jahutusvedeliku soojendi võimaldab
mootori jahutusvedelikku kiiresti
soojendada, et soojendada auto
salongi mootorit sisse lülitamata.
Märkus
Sõltuvalt versioonist võidakse
kiiremaks soojendamiseks
automaatselt sisse lülitada täiendav
jahutusvedeliku soojendi, kui süüde
on sisse lülitatud ja välistemperatuur
on alla 5 ℃.

126Kliimaseade9Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Enne süsteemi käivitamist või
käivitamise programmeerimist
lülitage auto kliimaseadme süsteem
soojendusele, seadke
õhujaotussüsteem asendisse V ja
lülitage ventilaator sisse.
Lülitage välja, kui ei ole vajalik.
Soojendus lülitub pärast
programmeeritud tööaja lõppu
automaatselt välja. See lülitub välja
ka siis, kui kütusetase langeb liiga
madalale.
Töötamise ajal kasutatakse auto
akutoidet. Seega peaks sõit kestma
vähemalt sama kaua kui soojendus.
Lühikeste sõitude puhul kontrollige
regulaarselt sõiduki akut ja laadige
seda vajaduse korral.
Efektiivse töö tagamiseks käivitage
lisakütteseade üks kord kuus
lühikeseks ajaks.
Juhtseadmed
Süsteem lülitatakse sisse ja välja taimeri või kaugjuhtimispuldiga,
millega võib programmeerida ka
konkreetseid väljasõiduaegu.
Taimer (tüüp A)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Y, Ö ja x2 l:Reguleerib väärtusi
suuremaks3 7:Pikk vajutus: lülitab
kütteseadme sisse,
lühike vajutus: lülitab
ekraani sisse või kinnitab
valiku4 k:Reguleerib väärtusi
väiksemaks5 d:Pikk vajutus: lülitab
kütteseadme välja, lühike vajutus: lülitab ekraani
sisse või väljub menüüst

Kliimaseade127Kaugjuhtimine (tüüp A)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 7:Pikk vajutus: lülitab
kütteseadme sisse, lühike
vajutus: lülitab ekraani sisse
või kinnitab valiku3 l:Reguleerib väärtusi
suuremaks4 d:Pikk vajutus: lülitab
kütteseadme välja, lühike
vajutus: lülitab ekraani sisse
või väljub menüüst5 k:Reguleerib väärtusi
väiksemaks
Kui kümne sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.
Kuvatakse kaugjuhtimise (tüüp A)
viga
INIT:automaatne
tuvastamine – oodake
kuni automaatse
tuvastamise
lõppemiseniNO
SIGNAL:signaali pole –
kontrollige soojendi
kaitsetZ:nõrk signaal −
minge lähemaleÜ:patarei on tühjenemas −
vahetage patareiY:soojendi rike –
konsulteerige töökojagaAdd,
AddE:süsteem on
õppimisrežiimisKaugjuhtimissüsteemi (tüüp A)
õpetamine
Kui auto aku uuesti ühendada, süttib armatuurlaual märgutuli ja süsteemkonfigureerib automaatselt
kaugjuhtimispuldi menüü. Kui LED
vilgub, valige Add või AddE ja
kinnitage.
Võib konfigureerida ka täiendavaid
kaugjuhtimispulte. Vajutage nuppu,
kuni märgutuli hakkab vilkuma,
lülitage kaugjuhtimispult sisse, valige
Add ja kinnitage.
AddE õpetab ainult praegust
kaugjuhtimispulti ja blokeerib kõik
varem konfigureeritud puldid. Add
õpetab kuni nelja kaugjuhtimispulti,
kuid süsteemi võib korraga juhtida
ainult üks pult.

128KliimaseadeKaugjuhtimine (tüüp B)1 Ekraan:Kuvab eelseadet,
praegust kellaaega või
eelseatud kellaaega,
temperatuuri, Z, Ü , Y ,
Ö ja x2 l:Reguleerib väärtusi
suuremaks3 VÄLJA
LÜLITATUD:Lülitage kütteseade
välja või vajutage
valiku kinnitamiseks
üheaegselt Y ja
VÄLJA LÜLITATUD4 Y:Lülitage kütteseade sisse või
vajutage valiku kinnitamiseks
üheaegselt Y ja VÄLJA
LÜLITATUD5 k:Reguleerib väärtusi
väiksemaks
Kui 30 sekundi jooksul ei vajutata
ühtegi nuppu, lülitub ekraan
automaatselt välja.
9 Hoiatus
Tankimise ajaks lülitage nii
kaugjuhtimispult kui ka kütteseade välja!
Kaugjuhtimispuldi maksimaalne
toimimiskaugus on 1000 m. See
kaugus võib väheneda
keskkonnatingimuste tõttu ja patarei
nõrgenedes.
Kuvatakse kaugjuhtimise (tüüp B)
vigaZ:halb signaal −
muutke asenditFAIL:viga signaali edastusel –
liikuge lähemale või
kontrollige soojendi kaitsetÜ:patarei on tühjenemas −
vahetage patarei
Kaugjuhtimissüsteemi (tüüp B)
õpetamine
Konfigureerida saab ka kuni neli täiendavat kaugjuhtimispulti.
Täiendavate õpetamisprotsesside
ajal kustutatakse iga kord vanim
saatja.
Eemaldage soojendi kaitse
5 sekundiks ja pange kaitse seejärel
uuesti tagasi. 2–6 sekundi jooksul
vajutage 1 sekundiks OFF.
Õpetamine on lõppenud.
Kui kaugjuhtimispulti pole pika aja
jooksul kasutatud, vajutage nuppu
OFF 6 korda 2-sekundiliste
intervallidega, seejärel hoidke veel
2 sekundit alla vajutatuna, pärast seda oodake 2 minutit.
