OPEL MOVANO_B 2018.5 Инструкция по эксплуатации (in Russian)

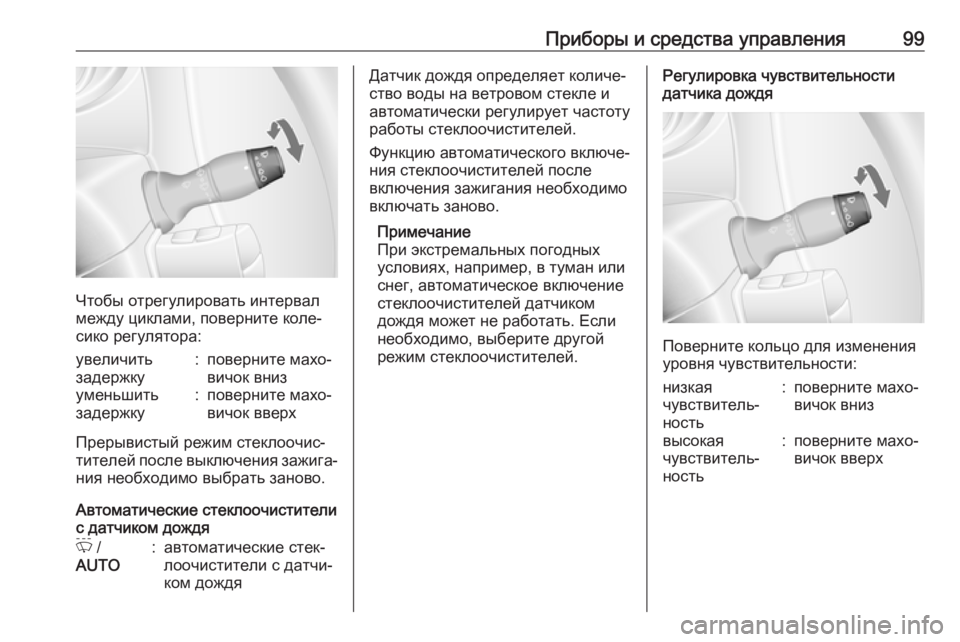

Приборы и средства управления99
Чтобы отрегулировать интервал
между циклами, поверните коле‐
сико регулятора:
увеличить
задержку:поверните махо‐
вичок внизуменьшить
задержку:поверните махо‐
вичок вверх
Прерывистый режим стеклоочис‐ тителей после выключения зажига‐ ния необходимо выбрать заново.
Автоматические стеклоочистители
с датчиком дождя
P /
AUTO:автоматические стек‐
лоочистители с датчи‐
ком дождяДатчик дождя определяет количе‐
ство воды на ветровом стекле и
автоматически регулирует частоту
работы стеклоочистителей.
Функцию автоматического включе‐
ния стеклоочистителей после
включения зажигания необходимо
включать заново.
Примечание
При экстремальных погодных
условиях, например, в туман или
снег, автоматическое включение
стеклоочистителей датчиком
дождя может не работать. Если
необходимо, выберите другой
режим стеклоочистителей.Регулировка чувствительности
датчика дождя
Поверните кольцо для изменения
уровня чувствительности:
низкая
чувствитель‐
ность:поверните махо‐
вичок внизвысокая
чувствитель‐
ность:поверните махо‐
вичок вверх

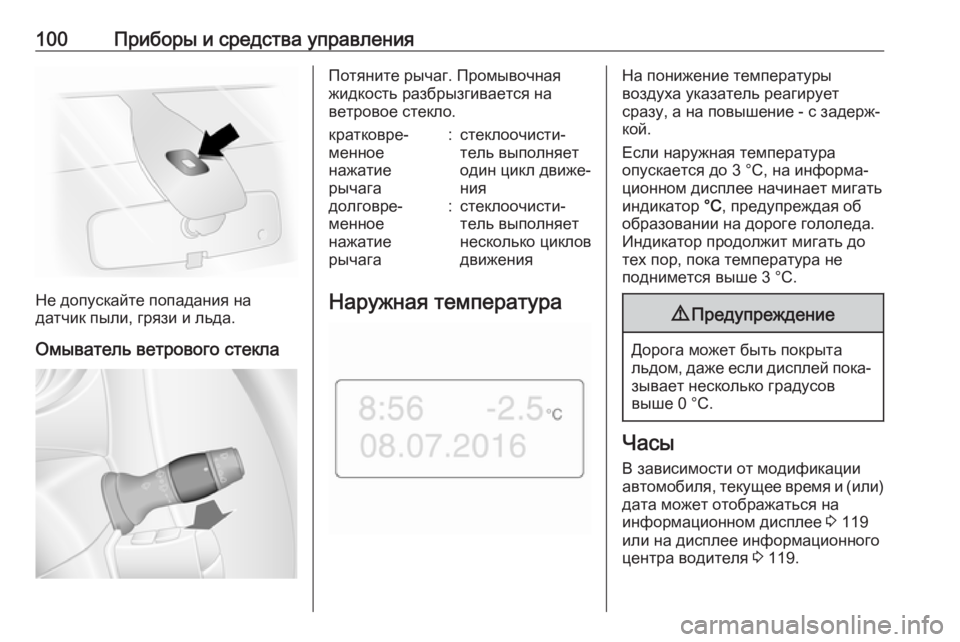

100Приборы и средства управления
Не допускайте попадания на
датчик пыли, грязи и льда.
Омыватель ветрового стекла
Потяните рычаг. Промывочная
жидкость разбрызгивается на
ветровое стекло.кратковре‐
менное
нажатие
рычага:стеклоочисти‐
тель выполняeт
один цикл движе‐
ниядолговре‐
менное
нажатие
рычага:стеклоочисти‐
тель выполняет
несколько циклов
движения
Наружная температура
На понижение температуры
воздуха указатель реагирует
сразу, а на повышение - с задерж‐
кой.
Если наружная температура
опускается до 3 °C, на информа‐
ционном дисплее начинает мигать
индикатор °C, предупреждая об
образовании на дороге гололеда.
Индикатор продолжит мигать до
тех пор, пока температура не
поднимется выше 3 °C.9 Предупреждение
Дорога может быть покрыта
льдом, даже если дисплей пока‐ зывает несколько градусов
выше 0 °C.
Часы
В зависимости от модификации
автомобиля, текущее время и (или) дата может отображаться на
информационном дисплее 3 119
или на дисплее информационного
центра водителя 3 119.

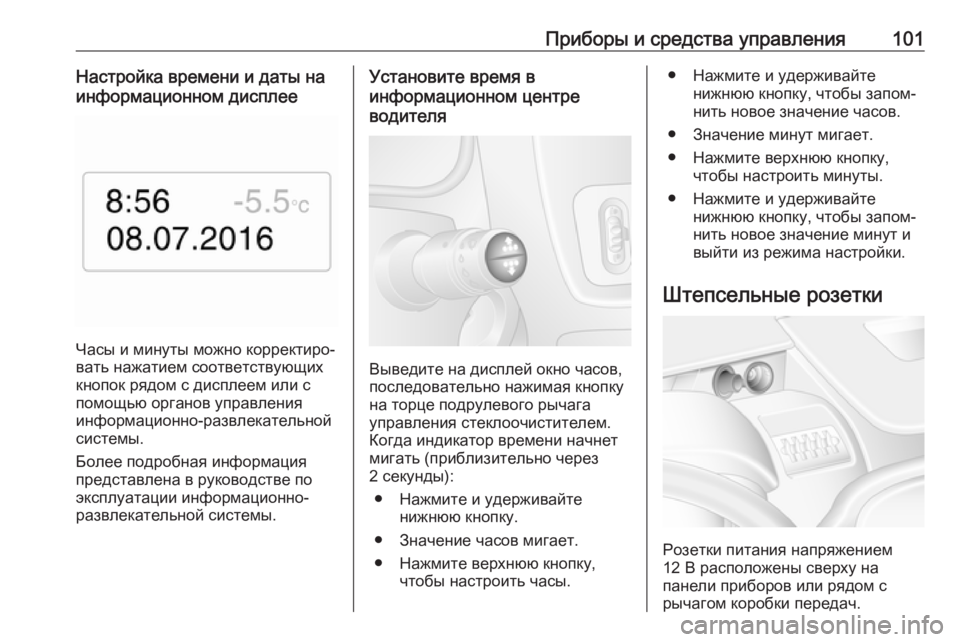

Приборы и средства управления101Настройка времени и даты на
информационном дисплее
Часы и минуты можно корректиро‐
вать нажатием соответствующих
кнопок рядом с дисплеем или с
помощью органов управления
информационно-развлекательной
системы.
Более подробная информация
представлена в руководстве по
эксплуатации информационно-
развлекательной системы.
Установите время в
информационном центре
водителя
Выведите на дисплей окно часов,
последовательно нажимая кнопку
на торце подрулевого рычага
управления стеклоочистителем. Когда индикатор времени начнет
мигать (приблизительно через
2 секунды):
● Нажмите и удерживайте нижнюю кнопку.
● Значение часов мигает.
● Нажмите верхнюю кнопку, чтобы настроить часы.
● Нажмите и удерживайтенижнюю кнопку, чтобы запом‐
нить новое значение часов.
● Значение минут мигает.
● Нажмите верхнюю кнопку, чтобы настроить минуты.
● Нажмите и удерживайте нижнюю кнопку, чтобы запом‐
нить новое значение минут и
выйти из режима настройки.
Штепсельные розетки
Розетки питания напряжением
12 В расположены сверху на
панели приборов или рядом с
рычагом коробки передач.

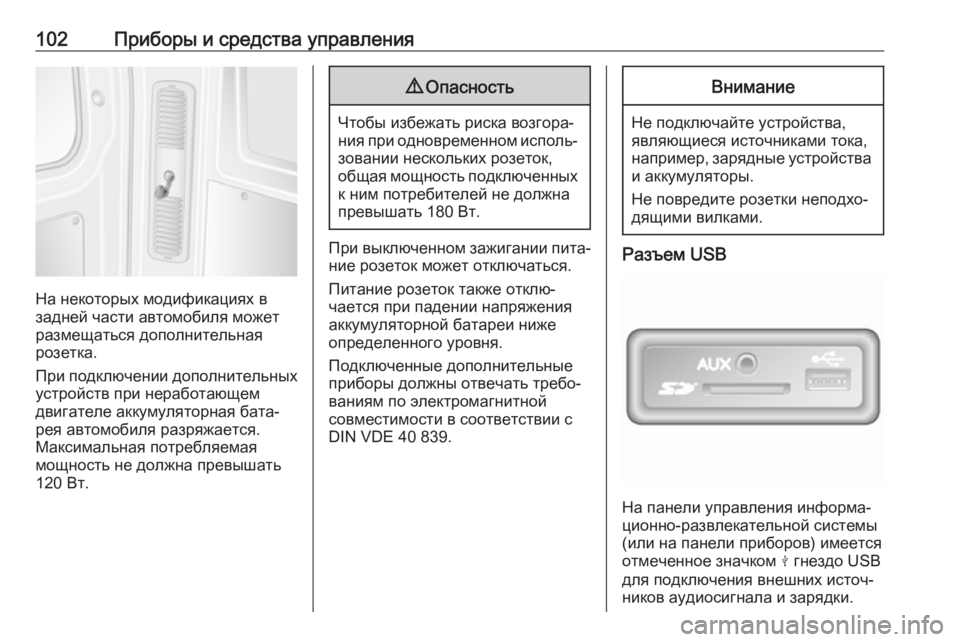

102Приборы и средства управления
На некоторых модификациях в
задней части автомобиля может
размещаться дополнительная
розетка.
При подключении дополнительных устройств при неработающем
двигателе аккумуляторная бата‐
рея автомобиля разряжается.
Максимальная потребляемая
мощность не должна превышать
120 Вт.
9 Опасность
Чтобы избежать риска возгора‐
ния при одновременном исполь‐ зовании нескольких розеток,
общая мощность подключенных к ним потребителей не должна
превышать 180 Вт.
При выключенном зажигании пита‐ ние розеток может отключаться.
Питание розеток также отклю‐
чается при падении напряжения
аккумуляторной батареи ниже
определенного уровня.
Подключенные дополнительные
приборы должны отвечать требо‐
ваниям по электромагнитной
совместимости в соответствии с
DIN VDE 40 839.
Внимание
Не подключайте устройства,
являющиеся источниками тока,
например, зарядные устройства и аккумуляторы.
Не повредите розетки неподхо‐
дящими вилками.
Разъем USB
На панели управления информа‐
ционно-развлекательной системы (или на панели приборов) имеется
отмеченное значком M гнездо USB
для подключения внешних источ‐ ников аудиосигнала и зарядки.

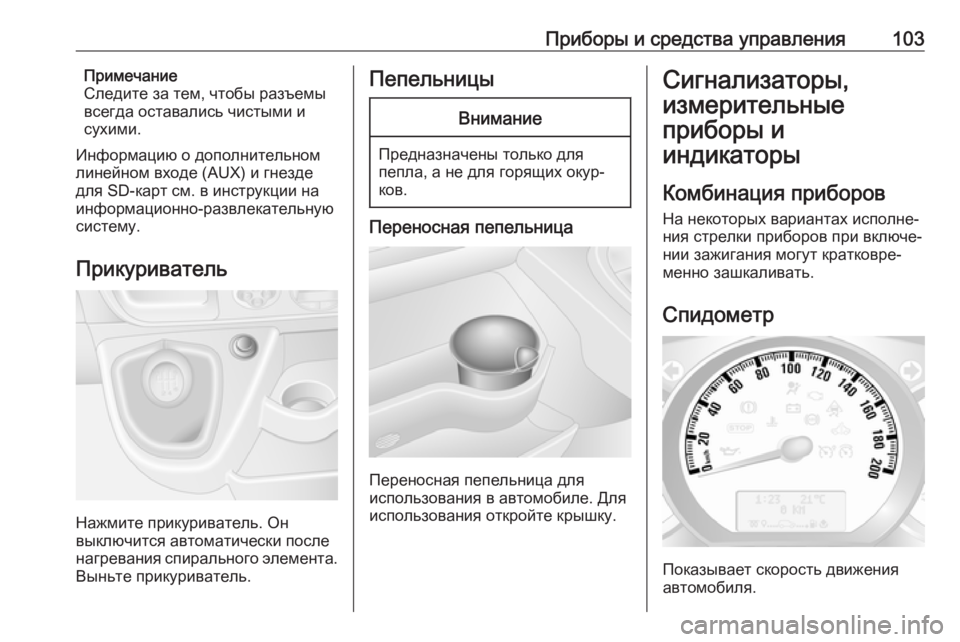

Приборы и средства управления103Примечание
Следите за тем, чтобы разъемы
всегда оставались чистыми и
сухими.
Информацию о дополнительном
линейном входе (AUX) и гнезде
для SD-карт см. в инструкции на
информационно-развлекательную
систему.
Прикуриватель
Нажмите прикуриватель. Он
выключится автоматически после нагревания спирального элемента.
Выньте прикуриватель.
ПепельницыВнимание
Предназначены только для
пепла, а не для горящих окур‐
ков.
Переносная пепельница
Переносная пепельница для
использования в автомобиле. Для
использования откройте крышку.
Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
Спидометр
Показывает скорость движения
автомобиля.

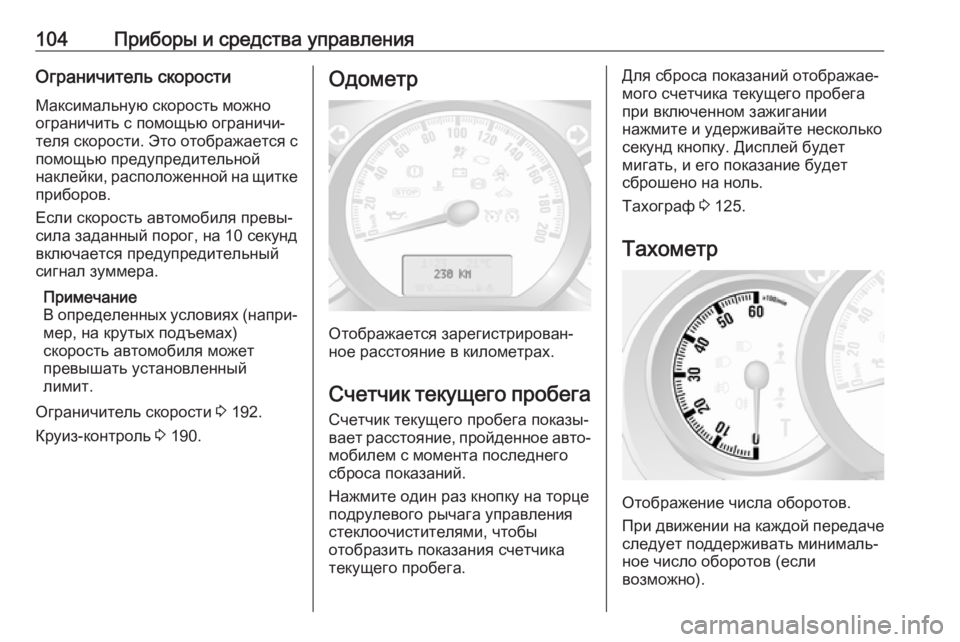

104Приборы и средства управленияОграничитель скоростиМаксимальную скорость можно
ограничить с помощью ограничи‐
теля скорости. Это отображается с помощью предупредительной
наклейки, расположенной на щитке
приборов.
Если скорость автомобиля превы‐
сила заданный порог, на 10 секунд
включается предупредительный
сигнал зуммера.
Примечание
В определенных условиях (напри‐
мер, на крутых подъемах)
скорость автомобиля может
превышать установленный
лимит.
Ограничитель скорости 3 192.
Круиз-контроль 3 190.Одометр
Отображается зарегистрирован‐
ное расстояние в километрах.
Счетчик текущего пробега Счетчик текущего пробега показы‐
вает расстояние, пройденное авто‐
мобилем с момента последнего
сброса показаний.
Нажмите один раз кнопку на торце
подрулевого рычага управления
стеклоочистителями, чтобы
отобразить показания счетчика
текущего пробега.
Для сброса показаний отображае‐
мого счетчика текущего пробега
при включенном зажигании
нажмите и удерживайте несколько
секунд кнопку. Дисплей будет
мигать, и его показание будет
сброшено на ноль.
Тахограф 3 125.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).

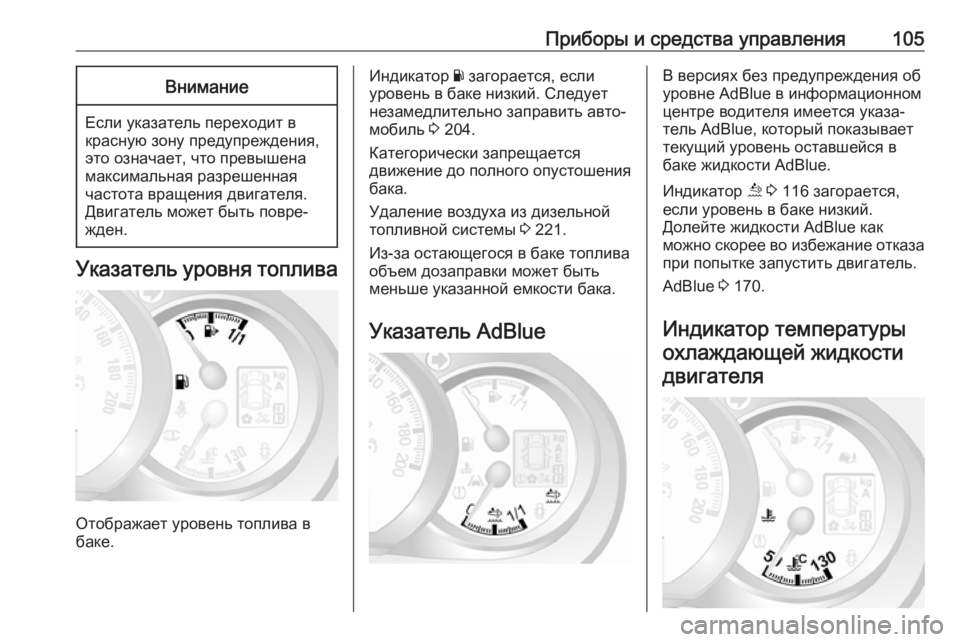

Приборы и средства управления105Внимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Отображает уровень топлива в
баке.
Индикатор Y загорается, если
уровень в баке низкий. Следует
незамедлительно заправить авто‐
мобиль 3 204.
Категорически запрещается
движение до полного опустошения бака.
Удаление воздуха из дизельной
топливной системы 3 221.
Из-за остающегося в баке топлива объем дозаправки может быть
меньше указанной емкости бака.
Указатель AdBlueВ версиях без предупреждения об
уровне AdBlue в информационном
центре водителя имеется указа‐
тель AdBlue, который показывает
текущий уровень оставшейся в
баке жидкости AdBlue.
Индикатор ú 3 116 загорается,
если уровень в баке низкий.
Долейте жидкости AdBlue как
можно скорее во избежание отказа
при попытке запустить двигатель.
AdBlue 3 170.
Индикатор температуры охлаждающей жидкости двигателя

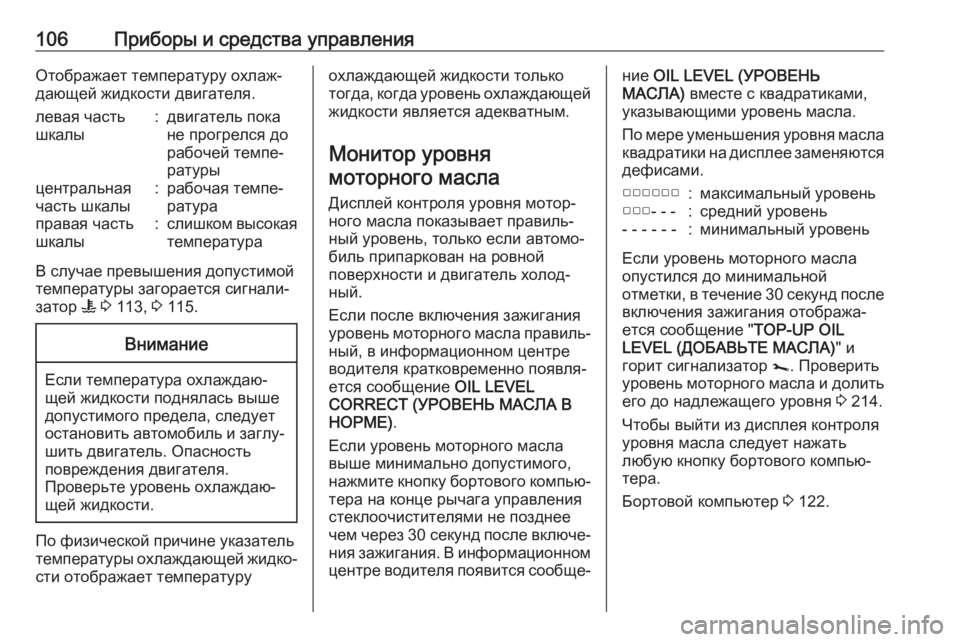

106Приборы и средства управленияОтображает температуру охлаж‐
дающей жидкости двигателя.левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая
температура
В случае превышения допустимой
температуры загорается сигнали‐
затор W 3 113, 3 115.
Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
По физической причине указатель температуры охлаждающей жидко‐
сти отображает температуру
охлаждающей жидкости только
тогда, когда уровень охлаждающей жидкости является адекватным.
Монитор уровня
моторного масла
Дисплей контроля уровня мотор‐
ного масла показывает правиль‐
ный уровень, только если автомо‐
биль припаркован на ровной
поверхности и двигатель холод‐
ный.
Если после включения зажигания
уровень моторного масла правиль‐
ный, в информационном центре
водителя кратковременно появля‐
ется сообщение OIL LEVEL
CORRECT (УРОВЕНЬ МАСЛА В
НОРМЕ) .
Если уровень моторного масла
выше минимально допустимого, нажмите кнопку бортового компью‐
тера на конце рычага управления стеклоочистителями не позднее
чем через 30 секунд после включе‐
ния зажигания. В информационном центре водителя появится сообще‐ние OIL LEVEL (УРОВЕНЬ
МАСЛА) вместе с квадратиками,
указывающими уровень масла.
По мере уменьшения уровня масла
квадратики на дисплее заменяются
дефисами.▢▢▢▢▢▢:максимальный уровень▢▢▢- - -:средний уровень- - - - - -:минимальный уровень
Если уровень моторного масла опустился до минимальной
отметки, в течение 30 секунд после
включения зажигания отобража‐
ется сообщение " TOP-UP OIL
LEVEL (ДОБАВЬТЕ МАСЛА) " и
горит сигнализатор j. Проверить
уровень моторного масла и долить
его до надлежащего уровня 3 214.
Чтобы выйти из дисплея контроля
уровня масла следует нажать
любую кнопку бортового компью‐
тера.
Бортовой компьютер 3 122.

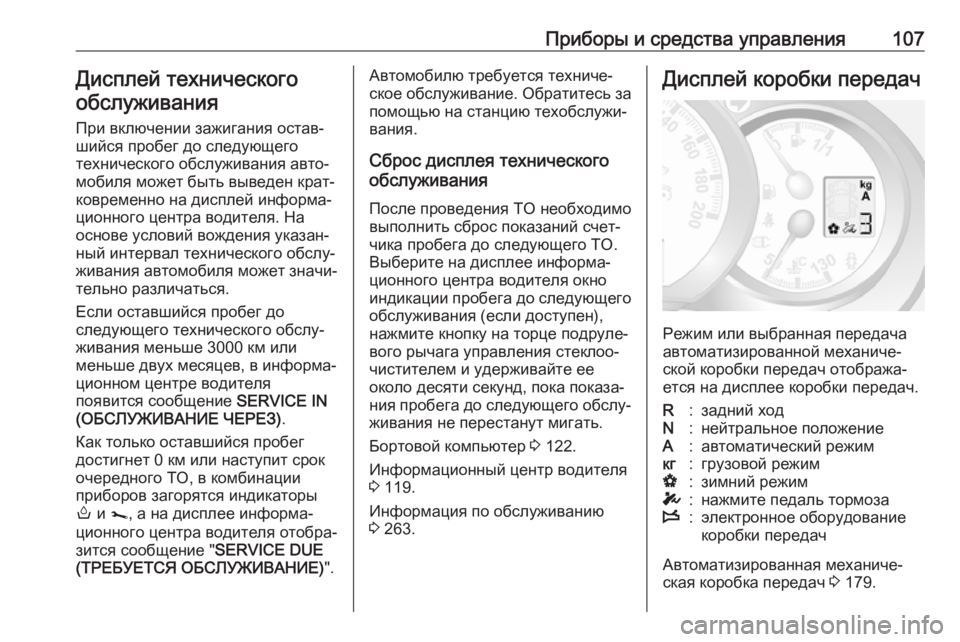

Приборы и средства управления107Дисплей технического
обслуживания
При включении зажигания остав‐
шийся пробег до следующего
технического обслуживания авто‐
мобиля может быть выведен крат‐ ковременно на дисплей информа‐
ционного центра водителя. На
основе условий вождения указан‐
ный интервал технического обслу‐
живания автомобиля может значи‐
тельно различаться.
Если оставшийся пробег до
следующего технического обслу‐
живания меньше 3000 км или
меньше двух месяцев, в информа‐
ционном центре водителя
появится сообщение SERVICE IN
(ОБСЛУЖИВАНИЕ ЧЕРЕЗ) .
Как только оставшийся пробег
достигнет 0 км или наступит срок
очередного ТО, в комбинации
приборов загорятся индикаторы
o и j , а на дисплее информа‐
ционного центра водителя отобра‐
зится сообщение " SERVICE DUE
(ТРЕБУЕТСЯ ОБСЛУЖИВАНИЕ) ".Автомобилю требуется техниче‐
ское обслуживание. Обратитесь за помощью на станцию техобслужи‐
вания.
Сброс дисплея технического
обслуживания
После проведения ТО необходимо
выполнить сброс показаний счет‐
чика пробега до следующего ТО.
Выберите на дисплее информа‐
ционного центра водителя окно
индикации пробега до следующего
обслуживания (если доступен),
нажмите кнопку на торце подруле‐
вого рычага управления стеклоо‐ чистителем и удерживайте ее
около десяти секунд, пока показа‐
ния пробега до следующего обслу‐ живания не перестанут мигать.
Бортовой компьютер 3 122.
Информационный центр водителя
3 119.
Информация по обслуживанию
3 263.Дисплей коробки передач
Режим или выбранная передача
автоматизированной механиче‐
ской коробки передач отобража‐
ется на дисплее коробки передач.
R:задний ходN:нейтральное положениеA:автоматический режимкг:грузовой режимV:зимний режимT:нажмите педаль тормозаW:электронное оборудование
коробки передач
Автоматизированная механиче‐
ская коробка передач 3 179.

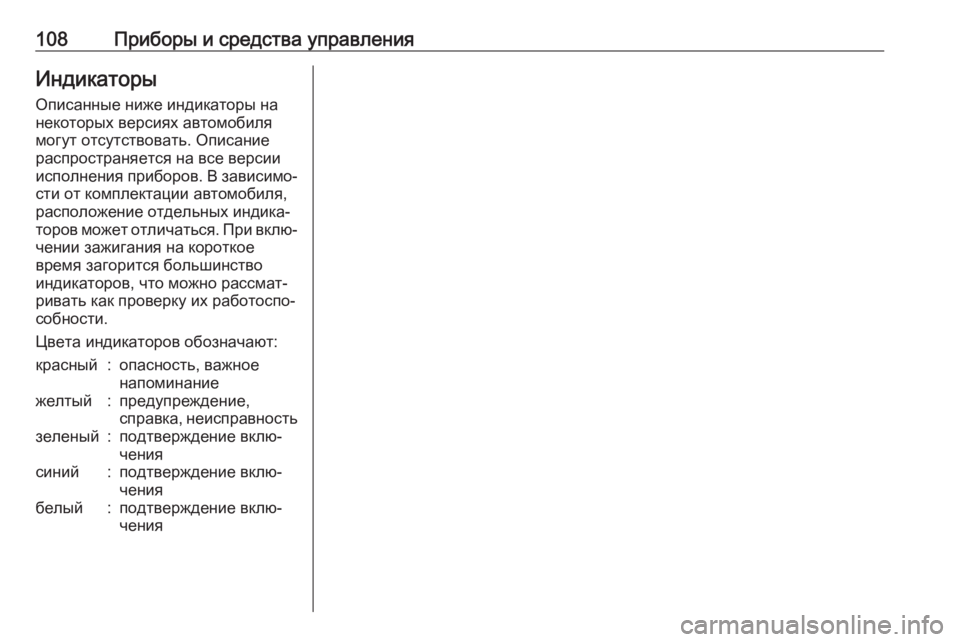

108Приборы и средства управленияИндикаторыОписанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения
