Page 101 of 277

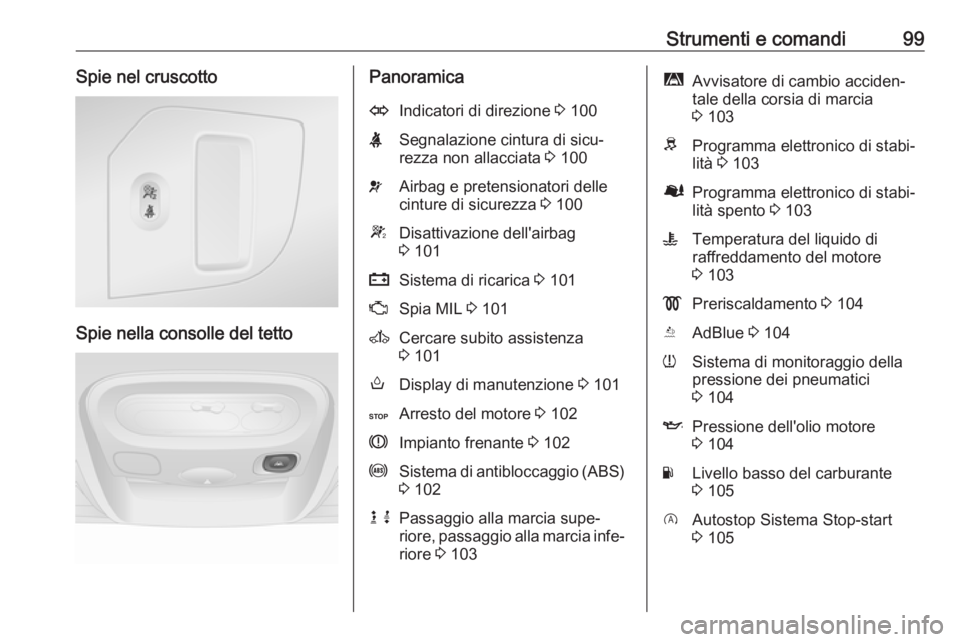

Strumenti e comandi99Spie nel cruscotto
Spie nella consolle del tetto
PanoramicaOIndicatori di direzione 3 100XSegnalazione cintura di sicu‐
rezza non allacciata 3 100vAirbag e pretensionatori delle
cinture di sicurezza 3 100WDisattivazione dell'airbag
3 101pSistema di ricarica 3 101ZSpia MIL 3 101ACercare subito assistenza
3 101oDisplay di manutenzione 3 101CArresto del motore 3 102RImpianto frenante 3 102uSistema di antibloccaggio (ABS)
3 102k jPassaggio alla marcia supe‐
riore, passaggio alla marcia infe‐
riore 3 103ìAvvisatore di cambio acciden‐
tale della corsia di marcia
3 103RProgramma elettronico di stabi‐
lità 3 103ØProgramma elettronico di stabi‐
lità spento 3 103WTemperatura del liquido di
raffreddamento del motore
3 103!Preriscaldamento 3 104YAdBlue 3 104wSistema di monitoraggio della
pressione dei pneumatici
3 104IPressione dell'olio motore
3 104YLivello basso del carburante
3 105DAutostop Sistema Stop-start
3 105
Page 102 of 277

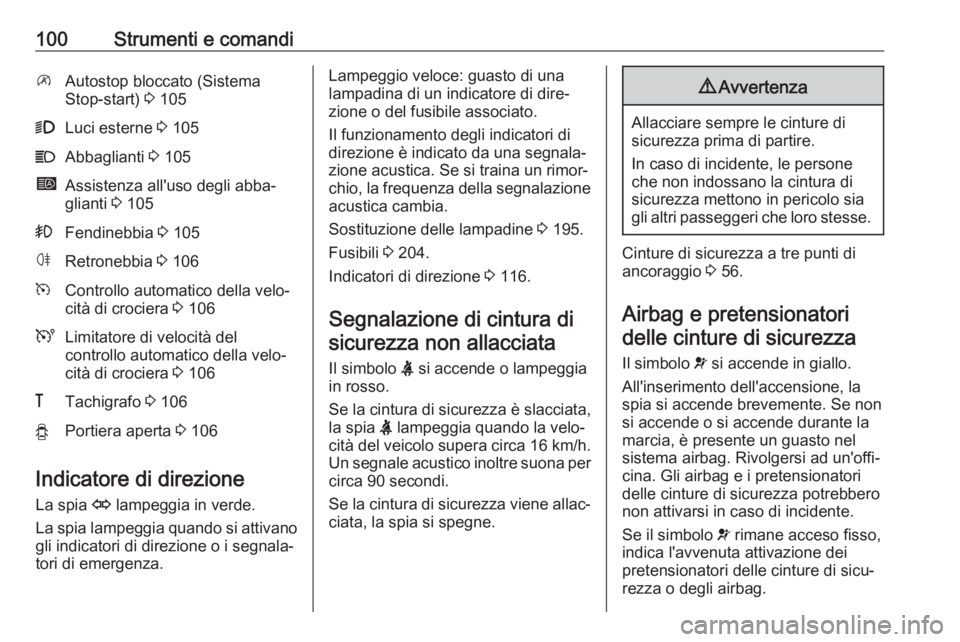

100Strumenti e comandi\Autostop bloccato (Sistema
Stop-start) 3 1059Luci esterne 3 105CAbbaglianti 3 105íAssistenza all'uso degli abba‐
glianti 3 105>Fendinebbia 3 105øRetronebbia 3 106mControllo automatico della velo‐
cità di crociera 3 106ULimitatore di velocità del
controllo automatico della velo‐
cità di crociera 3 106&Tachigrafo 3 106yPortiera aperta 3 106
Indicatore di direzione
La spia O lampeggia in verde.
La spia lampeggia quando si attivano
gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di
direzione è indicato da una segnala‐
zione acustica. Se si traina un rimor‐ chio, la frequenza della segnalazione
acustica cambia.
Sostituzione delle lampadine 3 195.
Fusibili 3 204.
Indicatori di direzione 3 116.
Segnalazione di cintura di
sicurezza non allacciata
Il simbolo X si accende o lampeggia
in rosso.
Se la cintura di sicurezza è slacciata, la spia X lampeggia quando la velo‐
cità del veicolo supera circa 16 km/h.
Un segnale acustico inoltre suona per circa 90 secondi.
Se la cintura di sicurezza viene allac‐
ciata, la spia si spegne.9 Avvertenza
Allacciare sempre le cinture di
sicurezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di
sicurezza mettono in pericolo sia
gli altri passeggeri che loro stesse.
Cinture di sicurezza a tre punti di
ancoraggio 3 56.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in giallo.
All'inserimento dell'accensione, la
spia si accende brevemente. Se non
si accende o si accende durante la
marcia, è presente un guasto nel
sistema airbag. Rivolgersi ad un'offi‐
cina. Gli airbag e i pretensionatori
delle cinture di sicurezza potrebbero
non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.
Page 103 of 277

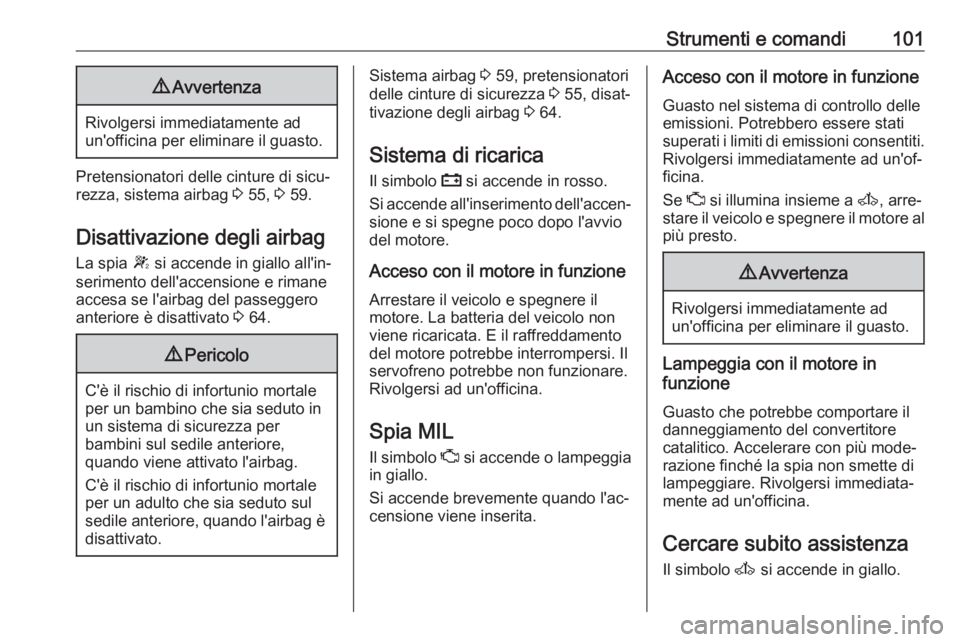

Strumenti e comandi1019Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 55, 3 59.
Disattivazione degli airbag La spia W si accende in giallo all'in‐
serimento dell'accensione e rimane
accesa se l'airbag del passeggero
anteriore è disattivato 3 64.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 59, pretensionatori
delle cinture di sicurezza 3 55, disat‐
tivazione degli airbag 3 64.
Sistema di ricarica Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.
Se Z si illumina insieme a A, arre‐
stare il veicolo e spegnere il motore al
più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza
Il simbolo A si accende in giallo.
Page 104 of 277

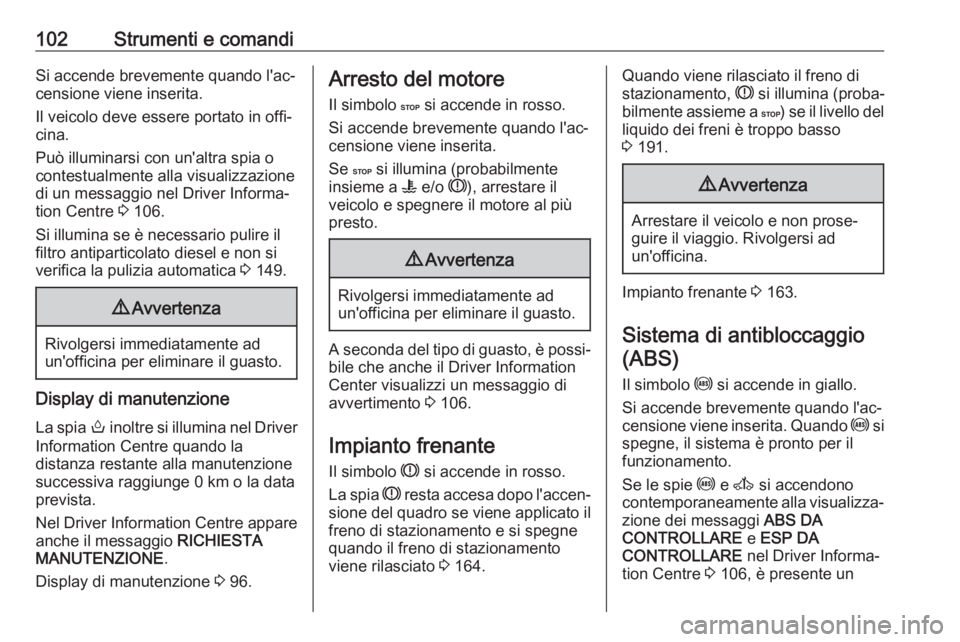

102Strumenti e comandiSi accende brevemente quando l'ac‐
censione viene inserita.
Il veicolo deve essere portato in offi‐
cina.
Può illuminarsi con un'altra spia o
contestualmente alla visualizzazione
di un messaggio nel Driver Informa‐ tion Centre 3 106.
Si illumina se è necessario pulire il
filtro antiparticolato diesel e non si
verifica la pulizia automatica 3 149.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Display di manutenzione
La spia o inoltre si illumina nel Driver
Information Centre quando la
distanza restante alla manutenzione
successiva raggiunge 0 km o la data
prevista.
Nel Driver Information Centre appare
anche il messaggio RICHIESTA
MANUTENZIONE .
Display di manutenzione 3 96.
Arresto del motore
Il simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Se C si illumina (probabilmente
insieme a W e/o R), arrestare il
veicolo e spegnere il motore al più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
A seconda del tipo di guasto, è possi‐ bile che anche il Driver InformationCenter visualizzi un messaggio diavvertimento 3 106.
Impianto frenante Il simbolo R si accende in rosso.
La spia R resta accesa dopo l'accen‐
sione del quadro se viene applicato il freno di stazionamento e si spegne
quando il freno di stazionamento
viene rilasciato 3 164.
Quando viene rilasciato il freno di
stazionamento, R si illumina (proba‐
bilmente assieme a C) se il livello del
liquido dei freni è troppo basso
3 191.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Impianto frenante 3 163.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita. Quando u si
spegne, il sistema è pronto per il
funzionamento.
Se le spie u e A si accendono
contemporaneamente alla visualizza‐
zione dei messaggi ABS DA
CONTROLLARE e ESP DA
CONTROLLARE nel Driver Informa‐
tion Centre 3 106, è presente un
Page 105 of 277

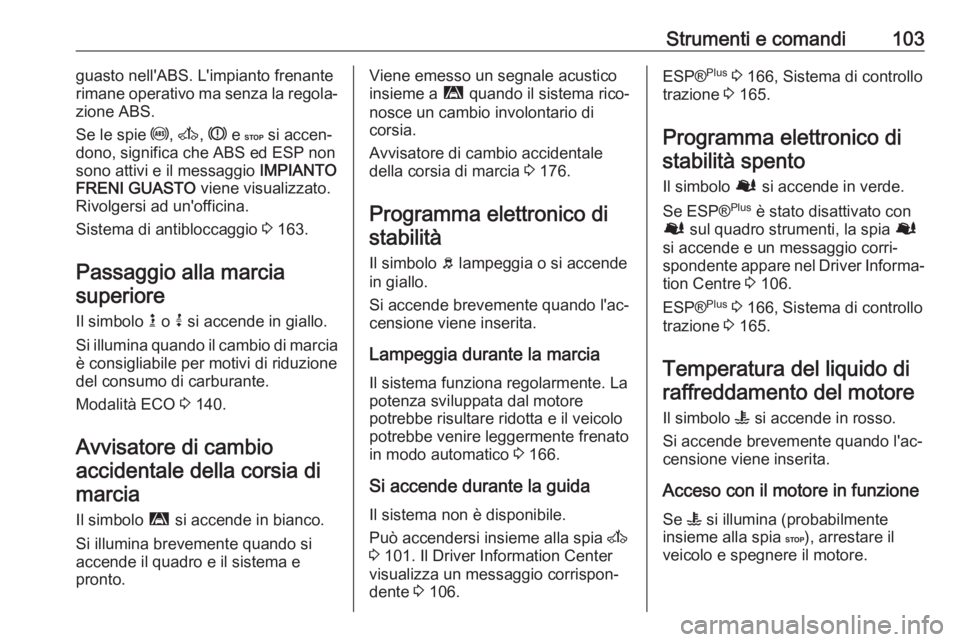

Strumenti e comandi103guasto nell'ABS. L'impianto frenante
rimane operativo ma senza la regola‐
zione ABS.
Se le spie u, A , R e C si accen‐
dono, significa che ABS ed ESP non sono attivi e il messaggio IMPIANTO
FRENI GUASTO viene visualizzato.
Rivolgersi ad un'officina.
Sistema di antibloccaggio 3 163.
Passaggio alla marcia superiore
Il simbolo k o j si accende in giallo.
Si illumina quando il cambio di marcia
è consigliabile per motivi di riduzione
del consumo di carburante.
Modalità ECO 3 140.
Avvisatore di cambio accidentale della corsia dimarcia
Il simbolo ì si accende in bianco.
Si illumina brevemente quando si
accende il quadro e il sistema e
pronto.Viene emesso un segnale acustico
insieme a ì quando il sistema rico‐
nosce un cambio involontario di
corsia.
Avvisatore di cambio accidentale
della corsia di marcia 3 176.
Programma elettronico di
stabilità
Il simbolo b lampeggia o si accende
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Lampeggia durante la marcia
Il sistema funziona regolarmente. La
potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico 3 166.
Si accende durante la guida Il sistema non è disponibile.
Può accendersi insieme alla spia A
3 101. Il Driver Information Center
visualizza un messaggio corrispon‐
dente 3 106.ESP® Plus
3 166, Sistema di controllo
trazione 3 165.
Programma elettronico di
stabilità spento
Il simbolo Ø si accende in verde.
Se ESP® Plus
è stato disattivato con
Ø sul quadro strumenti, la spia Ø
si accende e un messaggio corri‐
spondente appare nel Driver Informa‐
tion Centre 3 106.
ESP® Plus
3 166, Sistema di controllo
trazione 3 165.
Temperatura del liquido di raffreddamento del motore
Il simbolo W si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Se W si illumina (probabilmente
insieme alla spia C), arrestare il
veicolo e spegnere il motore.
Page 106 of 277

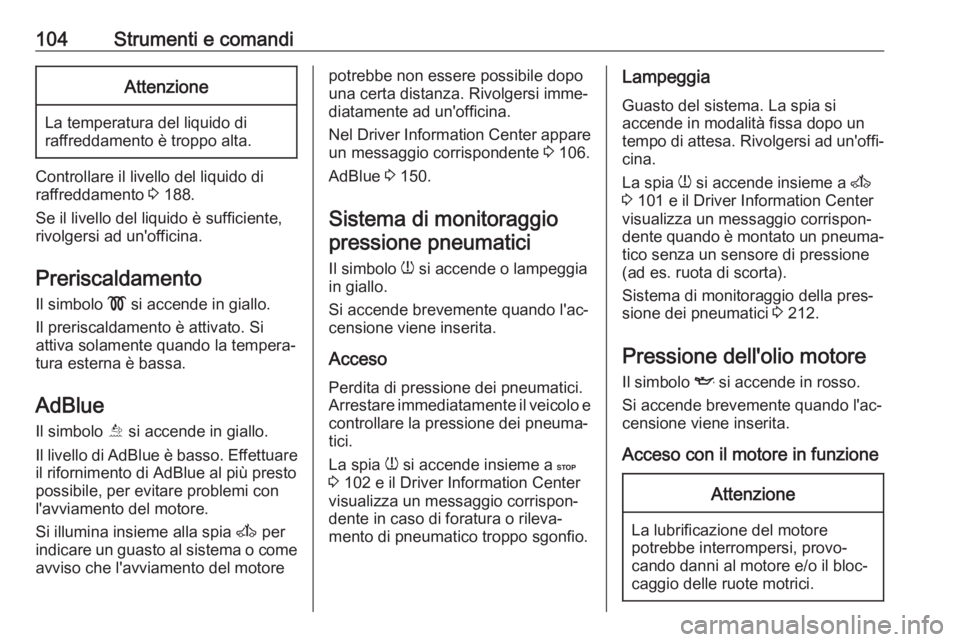

104Strumenti e comandiAttenzione
La temperatura del liquido di
raffreddamento è troppo alta.
Controllare il livello del liquido di
raffreddamento 3 188.
Se il livello del liquido è sufficiente,
rivolgersi ad un'officina.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si
attiva solamente quando la tempera‐
tura esterna è bassa.
AdBlue Il simbolo Õ si accende in giallo.
Il livello di AdBlue è basso. Effettuare
il rifornimento di AdBlue al più presto
possibile, per evitare problemi con
l'avviamento del motore.
Si illumina insieme alla spia A per
indicare un guasto al sistema o come avviso che l'avviamento del motore
potrebbe non essere possibile dopo
una certa distanza. Rivolgersi imme‐
diatamente ad un'officina.
Nel Driver Information Center appare
un messaggio corrispondente 3 106.
AdBlue 3 150.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
La spia w si accende insieme a C
3 102 e il Driver Information Center
visualizza un messaggio corrispon‐
dente in caso di foratura o rileva‐
mento di pneumatico troppo sgonfio.Lampeggia
Guasto del sistema. La spia si
accende in modalità fissa dopo un
tempo di attesa. Rivolgersi ad un'offi‐ cina.
La spia w si accende insieme a A
3 101 e il Driver Information Center
visualizza un messaggio corrispon‐
dente quando è montato un pneuma‐
tico senza un sensore di pressione
(ad es. ruota di scorta).
Sistema di monitoraggio della pres‐ sione dei pneumatici 3 212.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐ censione viene inserita.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
Page 107 of 277

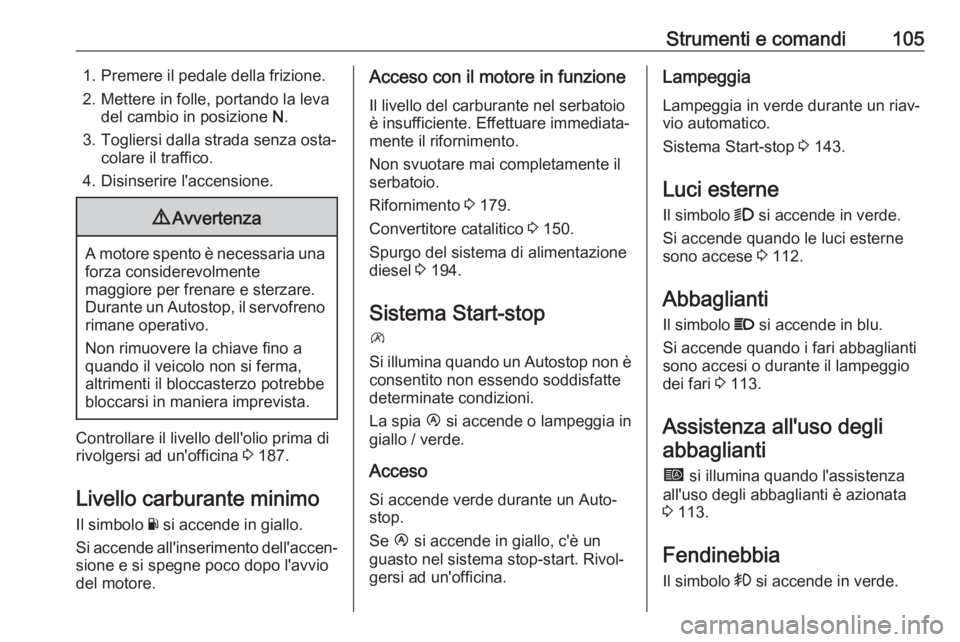

Strumenti e comandi1051. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 187.
Livello carburante minimo
Il simbolo Y si accende in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Il livello del carburante nel serbatoio
è insufficiente. Effettuare immediata‐
mente il rifornimento.
Non svuotare mai completamente il
serbatoio.
Rifornimento 3 179.
Convertitore catalitico 3 150.
Spurgo del sistema di alimentazione
diesel 3 194.
Sistema Start-stop
\
Si illumina quando un Autostop non è
consentito non essendo soddisfatte
determinate condizioni.
La spia Ï si accende o lampeggia in
giallo / verde.
AccesoSi accende verde durante un Auto‐
stop.
Se Ï si accende in giallo, c'è un
guasto nel sistema stop-start. Rivol‐
gersi ad un'officina.Lampeggia
Lampeggia in verde durante un riav‐vio automatico.
Sistema Start-stop 3 143.
Luci esterne
Il simbolo 9 si accende in verde.
Si accende quando le luci esterne
sono accese 3 112.
Abbaglianti Il simbolo P si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 113.
Assistenza all'uso degli abbaglianti
í si illumina quando l'assistenza
all'uso degli abbaglianti è azionata
3 113.
Fendinebbia Il simbolo > si accende in verde.
Page 108 of 277

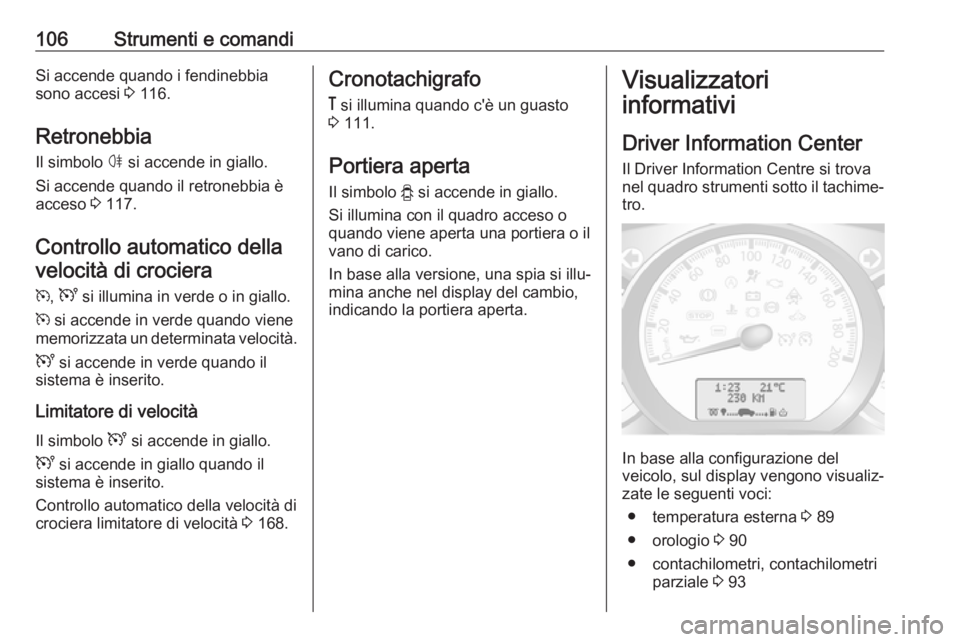

106Strumenti e comandiSi accende quando i fendinebbia
sono accesi 3 116.
Retronebbia Il simbolo ø si accende in giallo.
Si accende quando il retronebbia è
acceso 3 117.
Controllo automatico della velocità di crociera
m , U si illumina in verde o in giallo.
m si accende in verde quando viene
memorizzata un determinata velocità.
U si accende in verde quando il
sistema è inserito.
Limitatore di velocità
Il simbolo U si accende in giallo.
U si accende in giallo quando il
sistema è inserito.
Controllo automatico della velocità di
crociera limitatore di velocità 3 168.Cronotachigrafo
& si illumina quando c'è un guasto
3 111.
Portiera aperta
Il simbolo y si accende in giallo.
Si illumina con il quadro acceso o quando viene aperta una portiera o il
vano di carico.
In base alla versione, una spia si illu‐
mina anche nel display del cambio,
indicando la portiera aperta.Visualizzatori
informativi
Driver Information Center
Il Driver Information Centre si trova
nel quadro strumenti sotto il tachime‐ tro.
In base alla configurazione del
veicolo, sul display vengono visualiz‐
zate le seguenti voci:
● temperatura esterna 3 89
● orologio 3 90
● contachilometri, contachilometri parziale 3 93
Page 109 of 277

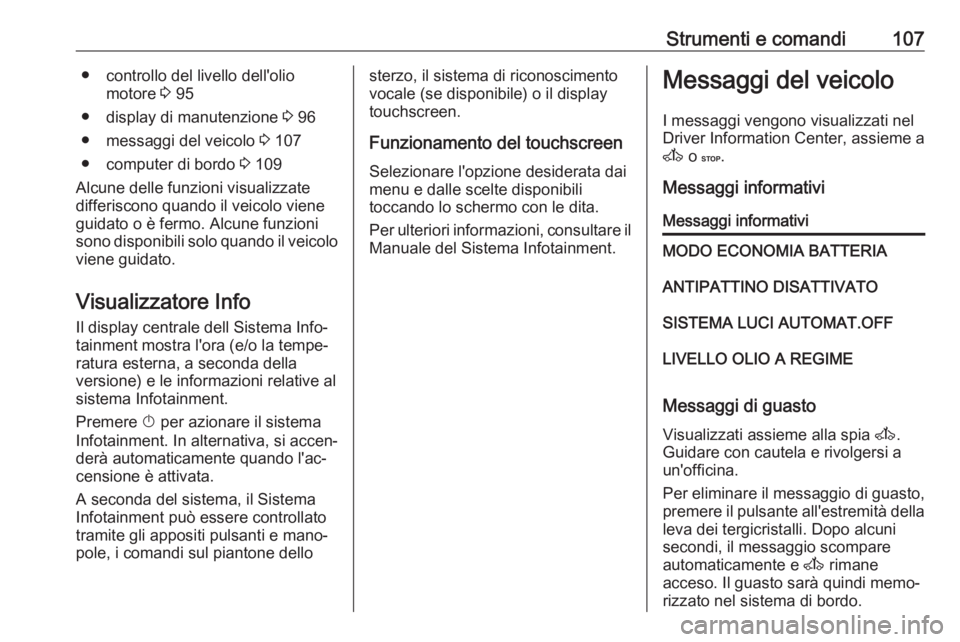

Strumenti e comandi107● controllo del livello dell'oliomotore 3 95
● display di manutenzione 3 96
● messaggi del veicolo 3 107
● computer di bordo 3 109
Alcune delle funzioni visualizzate
differiscono quando il veicolo viene
guidato o è fermo. Alcune funzioni
sono disponibili solo quando il veicolo
viene guidato.
Visualizzatore Info
Il display centrale dell Sistema Info‐
tainment mostra l'ora (e/o la tempe‐
ratura esterna, a seconda della
versione) e le informazioni relative al
sistema Infotainment.
Premere X per azionare il sistema
Infotainment. In alternativa, si accen‐
derà automaticamente quando l'ac‐
censione è attivata.
A seconda del sistema, il Sistema
Infotainment può essere controllato
tramite gli appositi pulsanti e mano‐
pole, i comandi sul piantone dellosterzo, il sistema di riconoscimento
vocale (se disponibile) o il display touchscreen.
Funzionamento del touchscreen
Selezionare l'opzione desiderata dai
menu e dalle scelte disponibili
toccando lo schermo con le dita.
Per ulteriori informazioni, consultare il
Manuale del Sistema Infotainment.Messaggi del veicolo
I messaggi vengono visualizzati nel
Driver Information Center, assieme a
A o C .
Messaggi informativiMessaggi informativiMODO ECONOMIA BATTERIAANTIPATTINO DISATTIVATOSISTEMA LUCI AUTOMAT.OFFLIVELLO OLIO A REGIME
Messaggi di guasto Visualizzati assieme alla spia A.
Guidare con cautela e rivolgersi a
un'officina.
Per eliminare il messaggio di guasto,
premere il pulsante all'estremità della
leva dei tergicristalli. Dopo alcuni
secondi, il messaggio scompare
automaticamente e A rimane
acceso. Il guasto sarà quindi memo‐
rizzato nel sistema di bordo.
Page 110 of 277

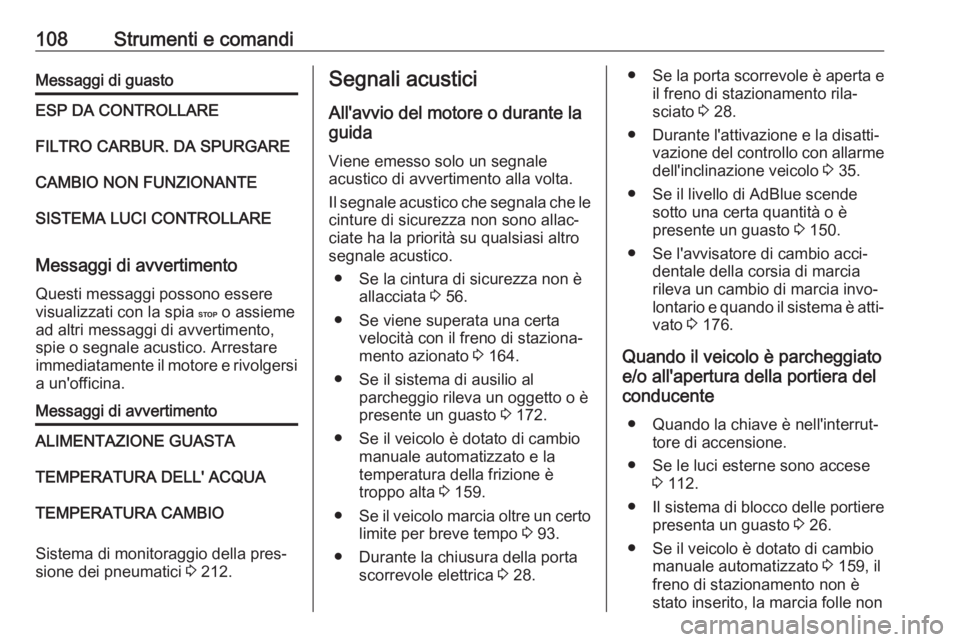

108Strumenti e comandiMessaggi di guastoESP DA CONTROLLAREFILTRO CARBUR. DA SPURGARECAMBIO NON FUNZIONANTESISTEMA LUCI CONTROLLARE
Messaggi di avvertimento
Questi messaggi possono essere
visualizzati con la spia C o assieme
ad altri messaggi di avvertimento, spie o segnale acustico. Arrestare
immediatamente il motore e rivolgersi a un'officina.
Messaggi di avvertimentoALIMENTAZIONE GUASTATEMPERATURA DELL' ACQUATEMPERATURA CAMBIO
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 212.
Segnali acustici
All'avvio del motore o durante la
guida
Viene emesso solo un segnale
acustico di avvertimento alla volta.
Il segnale acustico che segnala che le
cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.
● Se la cintura di sicurezza non è allacciata 3 56.
● Se viene superata una certa velocità con il freno di staziona‐
mento azionato 3 164.
● Se il sistema di ausilio al parcheggio rileva un oggetto o è
presente un guasto 3 172.
● Se il veicolo è dotato di cambio manuale automatizzato e la
temperatura della frizione è
troppo alta 3 159.
● Se il veicolo marcia oltre un certo
limite per breve tempo 3 93.
● Durante la chiusura della porta scorrevole elettrica 3 28.● Se la porta scorrevole è aperta e
il freno di stazionamento rila‐
sciato 3 28.
● Durante l'attivazione e la disatti‐ vazione del controllo con allarmedell'inclinazione veicolo 3 35.
● Se il livello di AdBlue scende sotto una certa quantità o è
presente un guasto 3 150.
● Se l'avvisatore di cambio acci‐ dentale della corsia di marcia
rileva un cambio di marcia invo‐
lontario e quando il sistema è atti‐
vato 3 176.
Quando il veicolo è parcheggiato
e/o all'apertura della portiera del
conducente
● Quando la chiave è nell'interrut‐ tore di accensione.
● Se le luci esterne sono accese 3 112.
● Il sistema di blocco delle portiere
presenta un guasto 3 26.
● Se il veicolo è dotato di cambio manuale automatizzato 3 159, il
freno di stazionamento non è
stato inserito, la marcia folle non
