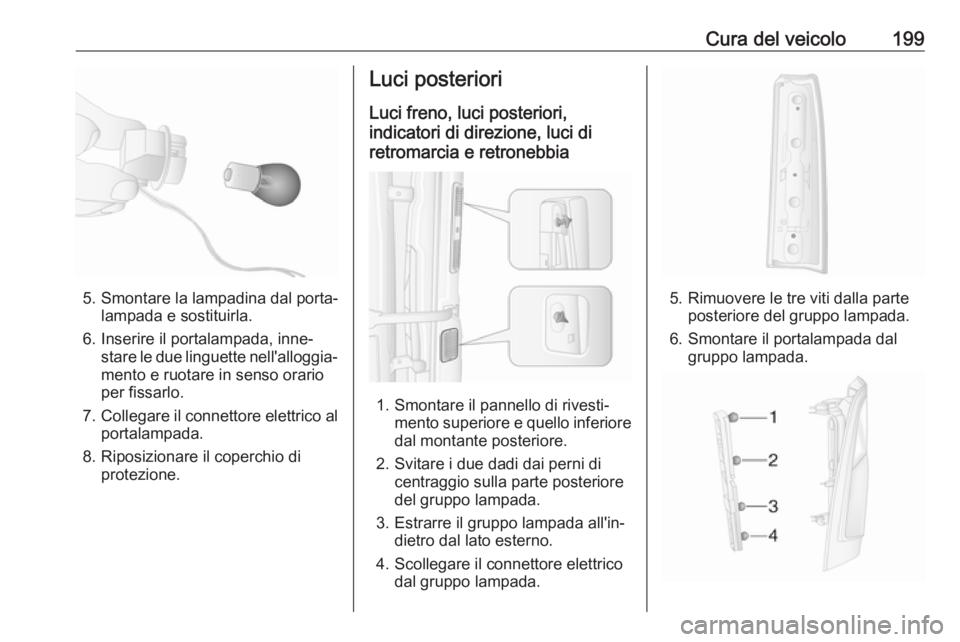

Cura del veicolo199
5. Smontare la lampadina dal porta‐lampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Collegare il connettore elettrico al
portalampada.
8. Riposizionare il coperchio di protezione.
Luci posteriori
Luci freno, luci posteriori,
indicatori di direzione, luci di
retromarcia e retronebbia
1. Smontare il pannello di rivesti‐ mento superiore e quello inferiore
dal montante posteriore.
2. Svitare i due dadi dai perni di centraggio sulla parte posteriore
del gruppo lampada.
3. Estrarre il gruppo lampada all'in‐ dietro dal lato esterno.
4. Scollegare il connettore elettrico dal gruppo lampada.
5. Rimuovere le tre viti dalla parteposteriore del gruppo lampada.
6. Smontare il portalampada dal gruppo lampada.

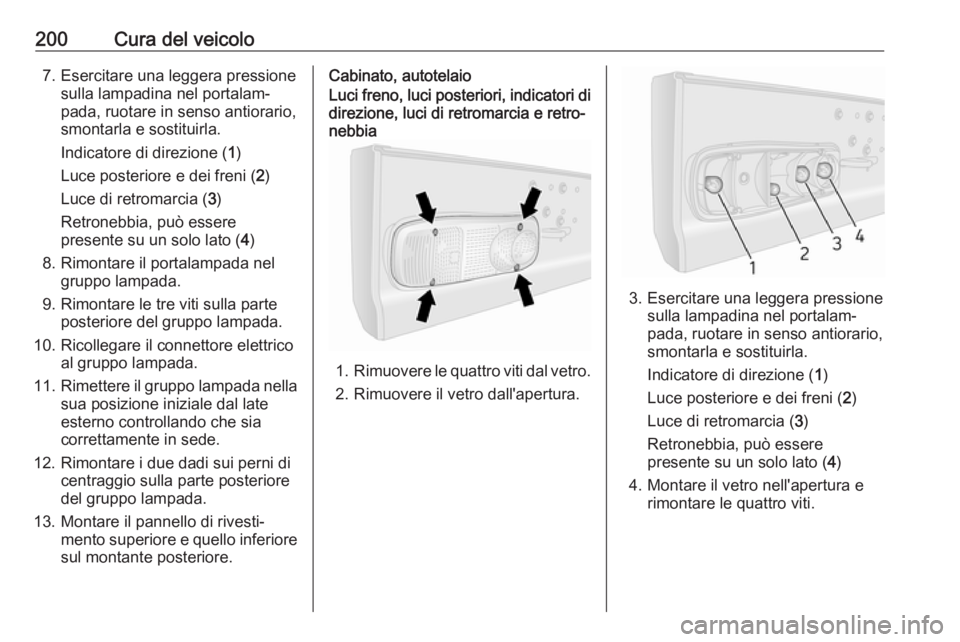

200Cura del veicolo7. Esercitare una leggera pressionesulla lampadina nel portalam‐
pada, ruotare in senso antiorario,
smontarla e sostituirla.
Indicatore di direzione ( 1)
Luce posteriore e dei freni ( 2)
Luce di retromarcia ( 3)
Retronebbia, può essere
presente su un solo lato ( 4)
8. Rimontare il portalampada nel gruppo lampada.
9. Rimontare le tre viti sulla parte posteriore del gruppo lampada.
10. Ricollegare il connettore elettrico al gruppo lampada.
11. Rimettere il gruppo lampada nella
sua posizione iniziale dal late
esterno controllando che sia correttamente in sede.
12. Rimontare i due dadi sui perni di centraggio sulla parte posteriore
del gruppo lampada.
13. Montare il pannello di rivesti‐ mento superiore e quello inferioresul montante posteriore.Cabinato, autotelaioLuci freno, luci posteriori, indicatori di
direzione, luci di retromarcia e retro‐
nebbia
1. Rimuovere le quattro viti dal vetro.
2. Rimuovere il vetro dall'apertura.
3. Esercitare una leggera pressione sulla lampadina nel portalam‐
pada, ruotare in senso antiorario,
smontarla e sostituirla.
Indicatore di direzione ( 1)
Luce posteriore e dei freni ( 2)
Luce di retromarcia ( 3)
Retronebbia, può essere presente su un solo lato ( 4)
4. Montare il vetro nell'apertura e rimontare le quattro viti.

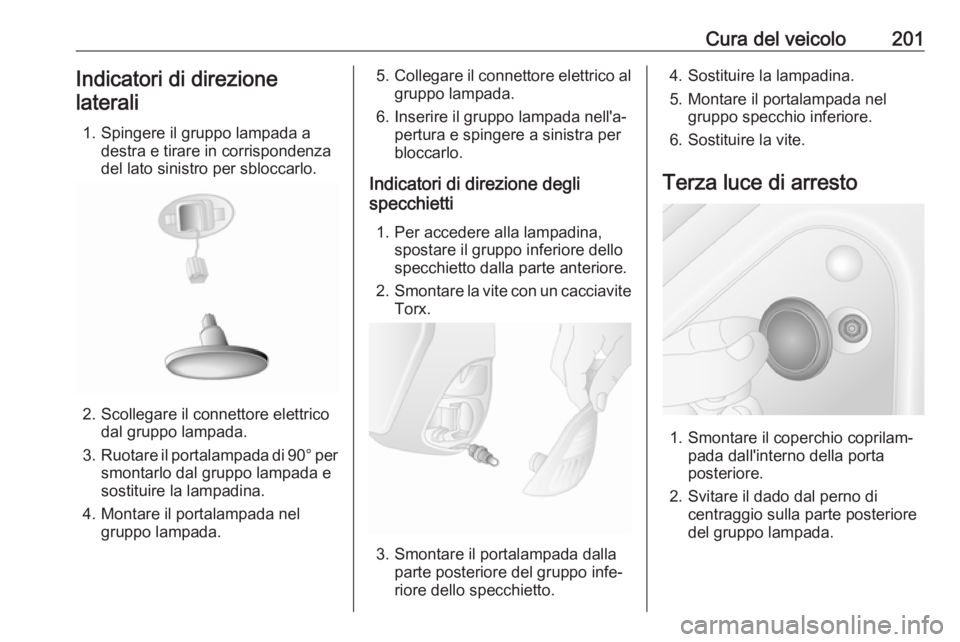

Cura del veicolo201Indicatori di direzionelaterali
1. Spingere il gruppo lampada a destra e tirare in corrispondenza
del lato sinistro per sbloccarlo.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Ruotare il portalampada di 90° per
smontarlo dal gruppo lampada e
sostituire la lampadina.
4. Montare il portalampada nel gruppo lampada.
5.Collegare il connettore elettrico al
gruppo lampada.
6. Inserire il gruppo lampada nell'a‐ pertura e spingere a sinistra per
bloccarlo.
Indicatori di direzione degli
specchietti
1. Per accedere alla lampadina, spostare il gruppo inferiore dello
specchietto dalla parte anteriore.
2. Smontare la vite con un cacciavite
Torx.
3. Smontare il portalampada dalla parte posteriore del gruppo infe‐
riore dello specchietto.
4. Sostituire la lampadina.
5. Montare il portalampada nel gruppo specchio inferiore.
6. Sostituire la vite.
Terza luce di arresto
1. Smontare il coperchio coprilam‐ pada dall'interno della porta
posteriore.
2. Svitare il dado dal perno di centraggio sulla parte posteriore
del gruppo lampada.

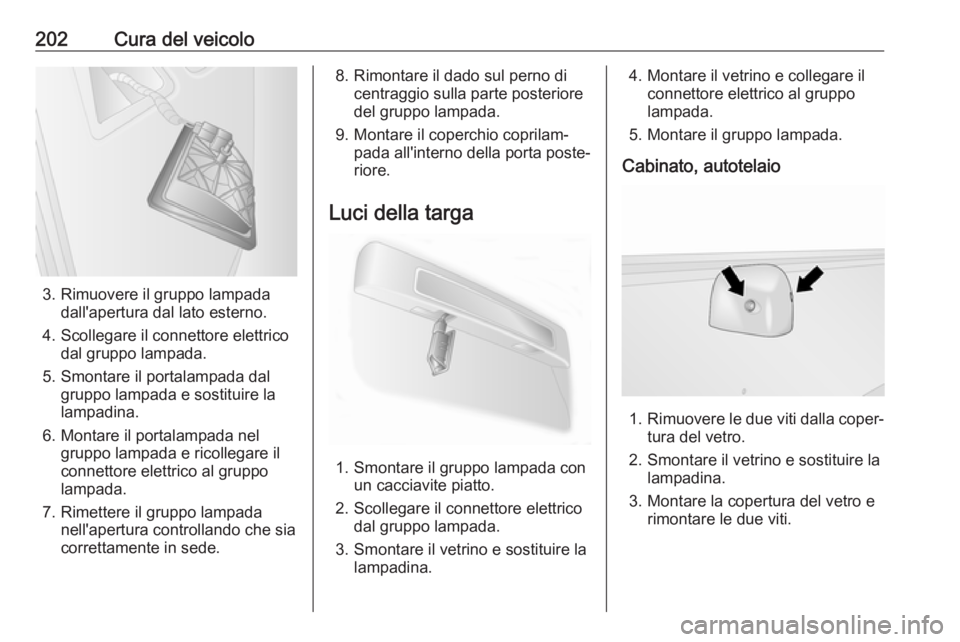

202Cura del veicolo
3. Rimuovere il gruppo lampadadall'apertura dal lato esterno.
4. Scollegare il connettore elettrico dal gruppo lampada.
5. Smontare il portalampada dal gruppo lampada e sostituire la
lampadina.
6. Montare il portalampada nel gruppo lampada e ricollegare il
connettore elettrico al gruppo
lampada.
7. Rimettere il gruppo lampada nell'apertura controllando che sia
correttamente in sede.
8. Rimontare il dado sul perno di centraggio sulla parte posteriore
del gruppo lampada.
9. Montare il coperchio coprilam‐ pada all'interno della porta poste‐
riore.
Luci della targa
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Smontare il vetrino e sostituire la lampadina.
4. Montare il vetrino e collegare ilconnettore elettrico al gruppo
lampada.
5. Montare il gruppo lampada.
Cabinato, autotelaio
1. Rimuovere le due viti dalla coper‐
tura del vetro.
2. Smontare il vetrino e sostituire la lampadina.
3. Montare la copertura del vetro e rimontare le due viti.

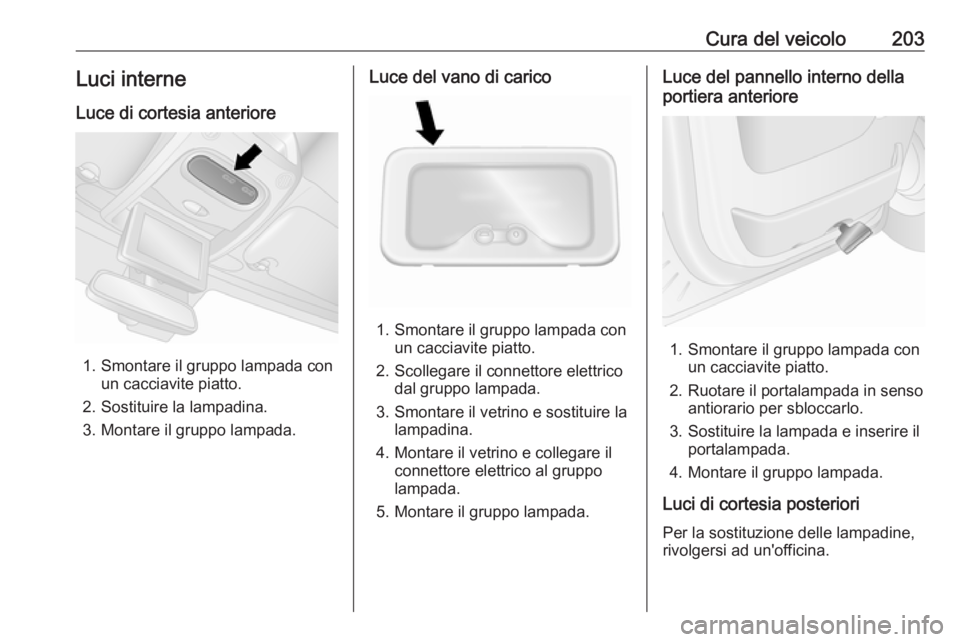

Cura del veicolo203Luci interne
Luce di cortesia anteriore
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Sostituire la lampadina.
3. Montare il gruppo lampada.
Luce del vano di carico
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Smontare il vetrino e sostituire la lampadina.
4. Montare il vetrino e collegare il connettore elettrico al gruppo
lampada.
5. Montare il gruppo lampada.
Luce del pannello interno della
portiera anteriore
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Ruotare il portalampada in senso antiorario per sbloccarlo.
3. Sostituire la lampada e inserire il portalampada.
4. Montare il gruppo lampada.
Luci di cortesia posteriori
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

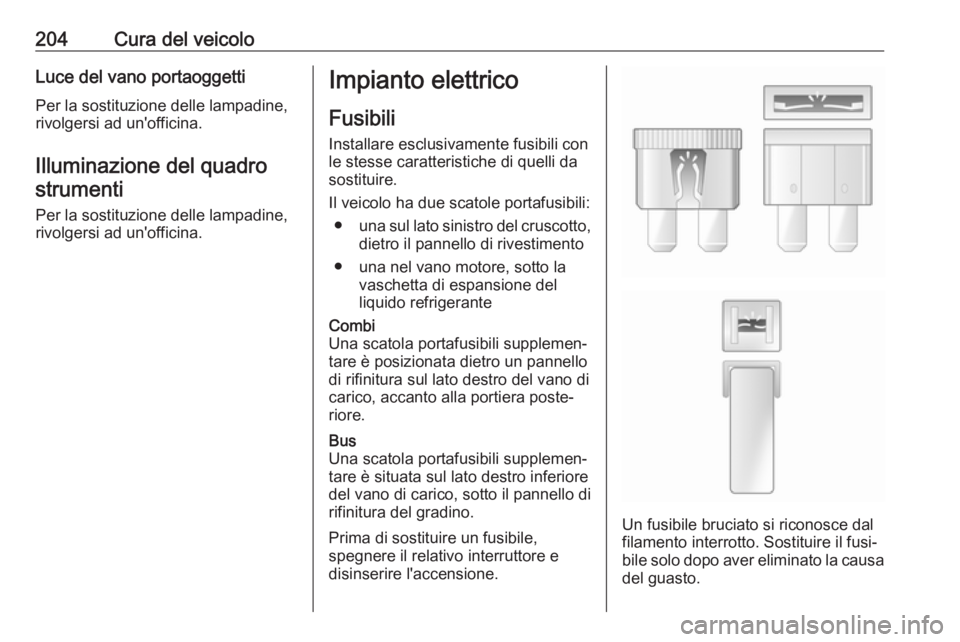

204Cura del veicoloLuce del vano portaoggettiPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo ha due scatole portafusibili: ● una sul lato sinistro del cruscotto,
dietro il pannello di rivestimento
● una nel vano motore, sotto la vaschetta di espansione del
liquido refrigeranteCombi
Una scatola portafusibili supplemen‐
tare è posizionata dietro un pannello
di rifinitura sul lato destro del vano di
carico, accanto alla portiera poste‐
riore.Bus
Una scatola portafusibili supplemen‐
tare è situata sul lato destro inferiore
del vano di carico, sotto il pannello di
rifinitura del gradino.
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa
del guasto.

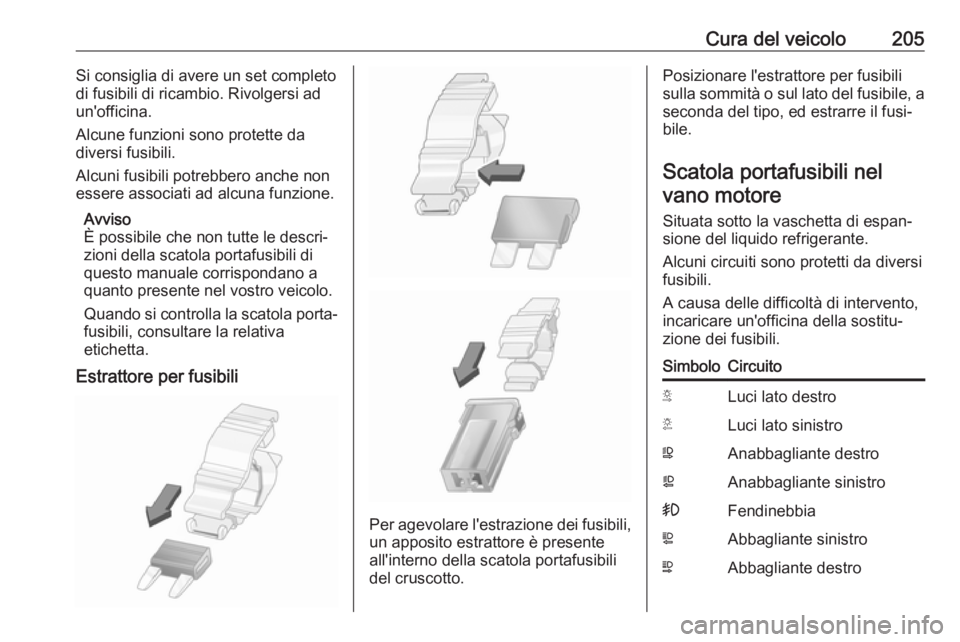

Cura del veicolo205Si consiglia di avere un set completo
di fusibili di ricambio. Rivolgersi ad
un'officina.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐
fusibili, consultare la relativa
etichetta.
Estrattore per fusibili
Per agevolare l'estrazione dei fusibili, un apposito estrattore è presente
all'interno della scatola portafusibili
del cruscotto.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel vano motore
Situata sotto la vaschetta di espan‐
sione del liquido refrigerante.
Alcuni circuiti sono protetti da diversi
fusibili.
A causa delle difficoltà di intervento,
incaricare un'officina della sostitu‐
zione dei fusibili.SimboloCircuitoSLuci lato destroTLuci lato sinistroWAnabbagliante destroaAnabbagliante sinistro>FendinebbiaLAbbagliante sinistroNAbbagliante destro

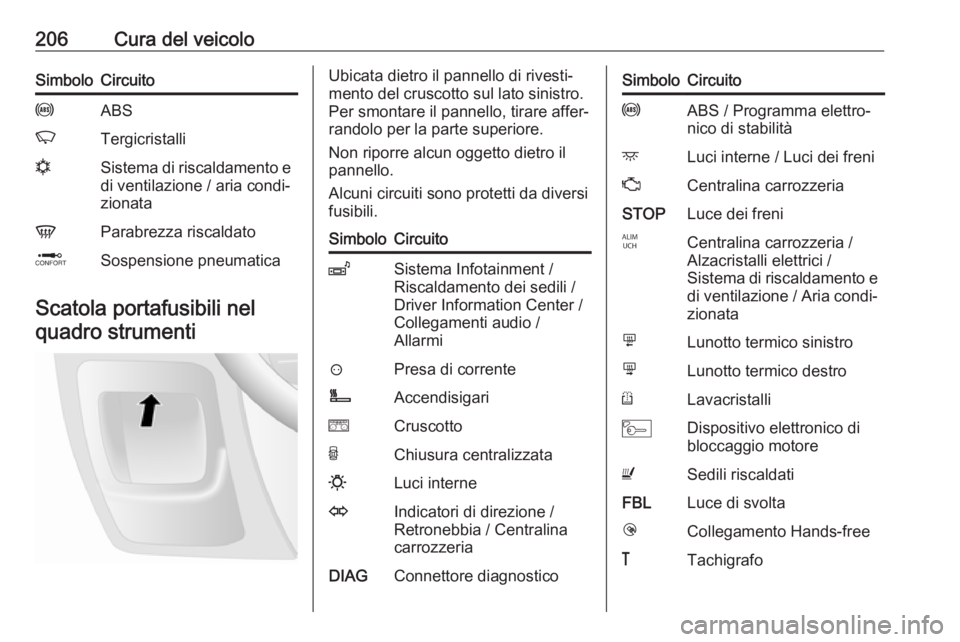

206Cura del veicoloSimboloCircuitouABSKTergicristallinSistema di riscaldamento e
di ventilazione / aria condi‐
zionataVParabrezza riscaldatoQSospensione pneumatica
Scatola portafusibili nel
quadro strumenti
Ubicata dietro il pannello di rivesti‐
mento del cruscotto sul lato sinistro.
Per smontare il pannello, tirare affer‐
randolo per la parte superiore.
Non riporre alcun oggetto dietro il
pannello.
Alcuni circuiti sono protetti da diversi
fusibili.SimboloCircuitoZSistema Infotainment /
Riscaldamento dei sedili /
Driver Information Center /
Collegamenti audio /
Allarmi?Presa di correnteÌAccendisigarieCruscottoUChiusura centralizzata0Luci interneOIndicatori di direzione /
Retronebbia / Centralina
carrozzeriaDIAGConnettore diagnosticoSimboloCircuitouABS / Programma elettro‐
nico di stabilitàdLuci interne / Luci dei freniZCentralina carrozzeriaSTOPLuce dei freniICentralina carrozzeria /
Alzacristalli elettrici /
Sistema di riscaldamento e
di ventilazione / Aria condi‐ zionatamLunotto termico sinistronLunotto termico destroRLavacristalliMDispositivo elettronico di
bloccaggio motoreUSedili riscaldatiFBLLuce di svoltalCollegamento Hands-free&Tachigrafo

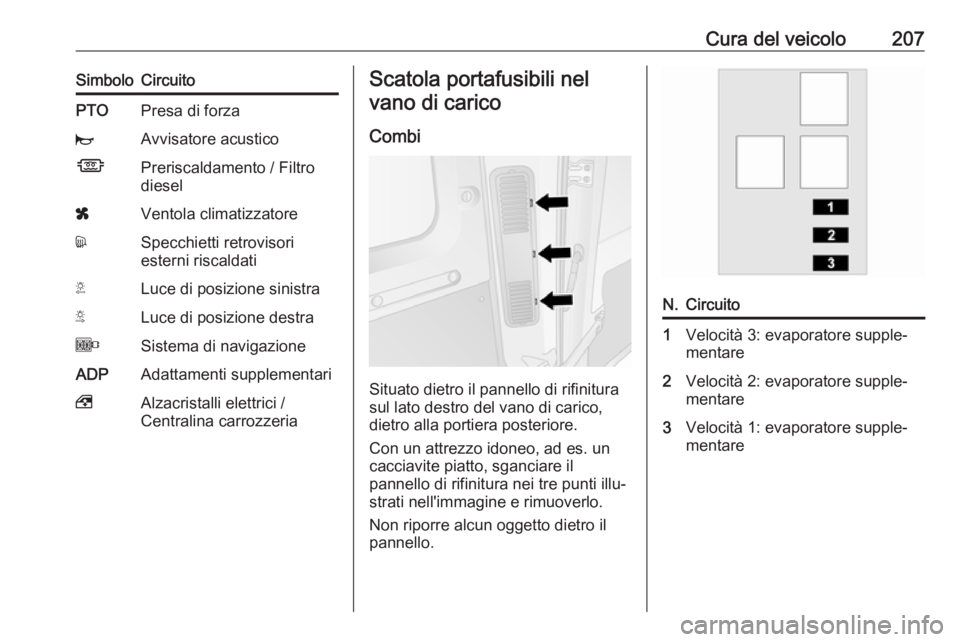

Cura del veicolo207SimboloCircuitoPTOPresa di forzajAvvisatore acusticoÍPreriscaldamento / Filtro
dieselxVentola climatizzatoredSpecchietti retrovisori
esterni riscaldatiTLuce di posizione sinistraSLuce di posizione destraOSistema di navigazioneADPAdattamenti supplementari,Alzacristalli elettrici /
Centralina carrozzeriaScatola portafusibili nel
vano di carico
Combi
Situato dietro il pannello di rifinitura
sul lato destro del vano di carico,
dietro alla portiera posteriore.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il
pannello di rifinitura nei tre punti illu‐
strati nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.
N.Circuito1Velocità 3: evaporatore supple‐
mentare2Velocità 2: evaporatore supple‐
mentare3Velocità 1: evaporatore supple‐
mentare

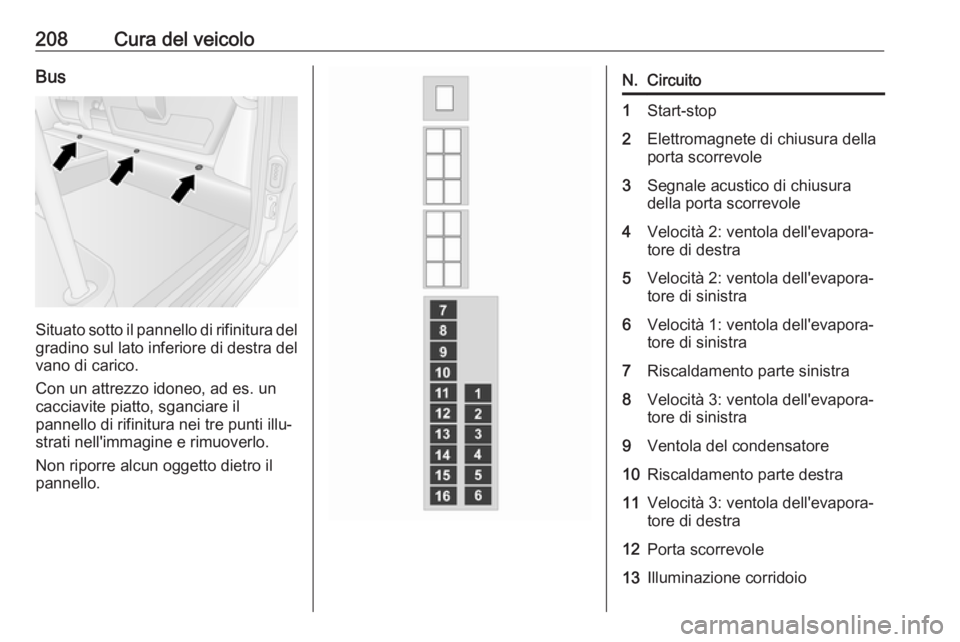

208Cura del veicoloBus
Situato sotto il pannello di rifinitura del
gradino sul lato inferiore di destra del vano di carico.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il
pannello di rifinitura nei tre punti illu‐
strati nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.
N.Circuito1Start-stop2Elettromagnete di chiusura della
porta scorrevole3Segnale acustico di chiusura
della porta scorrevole4Velocità 2: ventola dell'evapora‐
tore di destra5Velocità 2: ventola dell'evapora‐
tore di sinistra6Velocità 1: ventola dell'evapora‐
tore di sinistra7Riscaldamento parte sinistra8Velocità 3: ventola dell'evapora‐
tore di sinistra9Ventola del condensatore10Riscaldamento parte destra11Velocità 3: ventola dell'evapora‐
tore di destra12Porta scorrevole13Illuminazione corridoio
