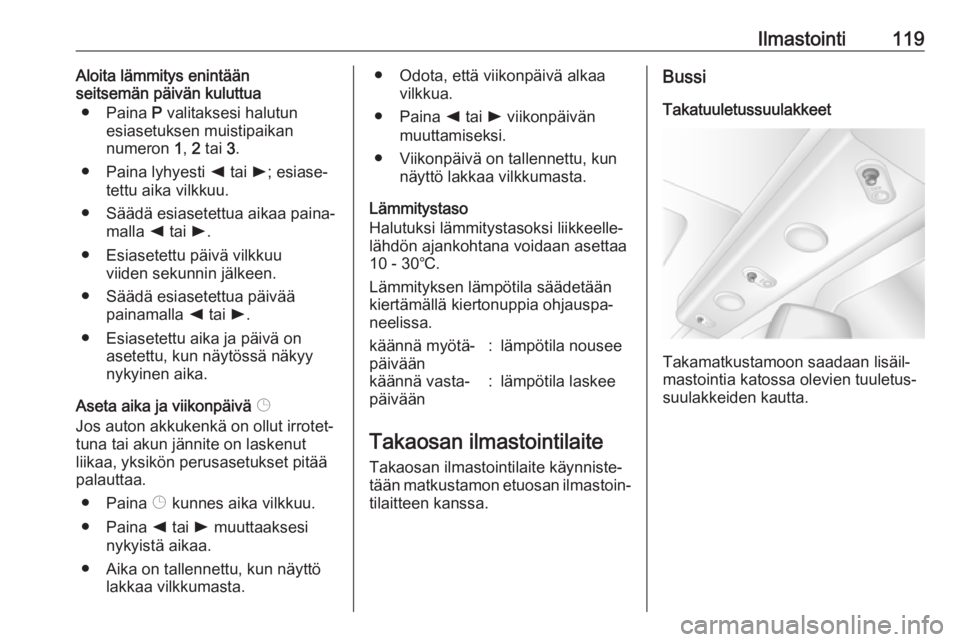

Ilmastointi119Aloita lämmitys enintään
seitsemän päivän kuluttua
● Paina P valitaksesi halutun
esiasetuksen muistipaikan
numeron 1, 2 tai 3.
● Paina lyhyesti k tai l; esiase‐
tettu aika vilkkuu.
● Säädä esiasetettua aikaa paina‐ malla k tai l.
● Esiasetettu päivä vilkkuu viiden sekunnin jälkeen.
● Säädä esiasetettua päivää painamalla k tai l.
● Esiasetettu aika ja päivä on asetettu, kun näytössä näkyy
nykyinen aika.
Aseta aika ja viikonpäivä Þ
Jos auton akkukenkä on ollut irrotet‐
tuna tai akun jännite on laskenut
liikaa, yksikön perusasetukset pitää
palauttaa.
● Paina Þ kunnes aika vilkkuu.
● Paina k tai l muuttaaksesi
nykyistä aikaa.
● Aika on tallennettu, kun näyttö lakkaa vilkkumasta.● Odota, että viikonpäivä alkaavilkkua.
● Paina k tai l viikonpäivän
muuttamiseksi.
● Viikonpäivä on tallennettu, kun näyttö lakkaa vilkkumasta.
Lämmitystaso
Halutuksi lämmitystasoksi liikkeelle‐
lähdön ajankohtana voidaan asettaa
10 - 30℃.
Lämmityksen lämpötila säädetään
kiertämällä kiertonuppia ohjauspa‐
neelissa.käännä myötä‐
päivään:lämpötila nouseekäännä vasta‐
päivään:lämpötila laskee
Takaosan ilmastointilaite
Takaosan ilmastointilaite käynniste‐
tään matkustamon etuosan ilmastoin‐
tilaitteen kanssa.
Bussi
Takatuuletussuulakkeet
Takamatkustamoon saadaan lisäil‐
mastointia katossa olevien tuuletus‐
suulakkeiden kautta.

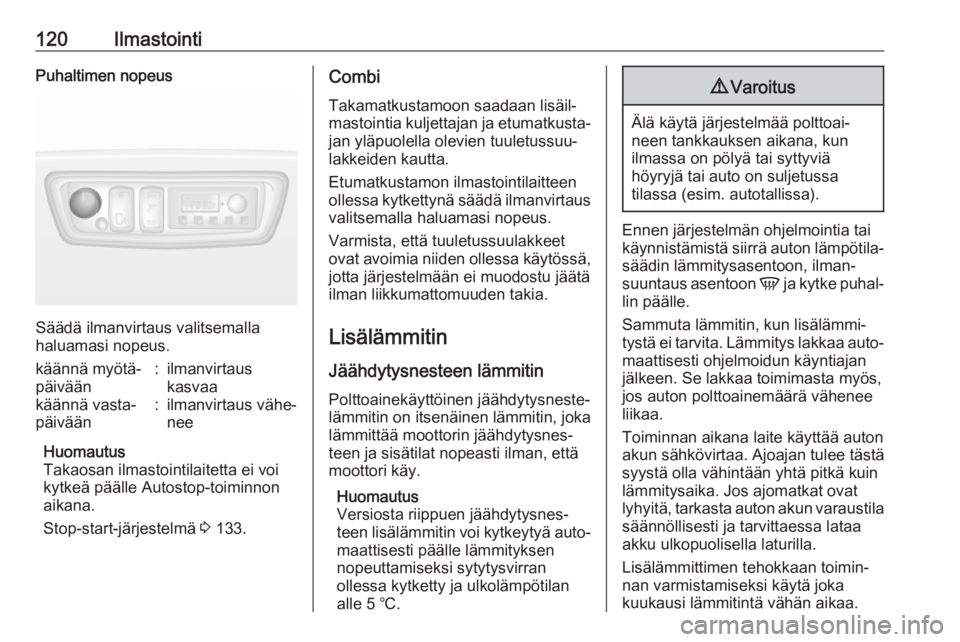

120IlmastointiPuhaltimen nopeus
Säädä ilmanvirtaus valitsemalla
haluamasi nopeus.
käännä myötä‐
päivään:ilmanvirtaus
kasvaakäännä vasta‐
päivään:ilmanvirtaus vähe‐
nee
Huomautus
Takaosan ilmastointilaitetta ei voi
kytkeä päälle Autostop-toiminnon
aikana.
Stop-start-järjestelmä 3 133.
Combi
Takamatkustamoon saadaan lisäil‐
mastointia kuljettajan ja etumatkusta‐ jan yläpuolella olevien tuuletussuu‐
lakkeiden kautta.
Etumatkustamon ilmastointilaitteen
ollessa kytkettynä säädä ilmanvirtaus valitsemalla haluamasi nopeus.
Varmista, että tuuletussuulakkeet
ovat avoimia niiden ollessa käytössä,
jotta järjestelmään ei muodostu jäätä
ilman liikkumattomuuden takia.
LisälämmitinJäähdytysnesteen lämmitin
Polttoainekäyttöinen jäähdytysneste‐
lämmitin on itsenäinen lämmitin, joka
lämmittää moottorin jäähdytysnes‐
teen ja sisätilat nopeasti ilman, että
moottori käy.
Huomautus
Versiosta riippuen jäähdytysnes‐ teen lisälämmitin voi kytkeytyä auto‐
maattisesti päälle lämmityksen
nopeuttamiseksi sytytysvirran
ollessa kytketty ja ulkolämpötilan
alle 5 ℃.9 Varoitus
Älä käytä järjestelmää polttoai‐
neen tankkauksen aikana, kun
ilmassa on pölyä tai syttyviä
höyryjä tai auto on suljetussa
tilassa (esim. autotallissa).
Ennen järjestelmän ohjelmointia tai
käynnistämistä siirrä auton lämpötila‐
säädin lämmitysasentoon, ilman‐
suuntaus asentoon V ja kytke puhal‐
lin päälle.
Sammuta lämmitin, kun lisälämmi‐
tystä ei tarvita. Lämmitys lakkaa auto‐ maattisesti ohjelmoidun käyntiajan
jälkeen. Se lakkaa toimimasta myös, jos auton polttoainemäärä vähenee
liikaa.
Toiminnan aikana laite käyttää auton
akun sähkövirtaa. Ajoajan tulee tästä
syystä olla vähintään yhtä pitkä kuin
lämmitysaika. Jos ajomatkat ovat
lyhyitä, tarkasta auton akun varaustila
säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Lisälämmittimen tehokkaan toimin‐
nan varmistamiseksi käytä joka
kuukausi lämmitintä vähän aikaa.

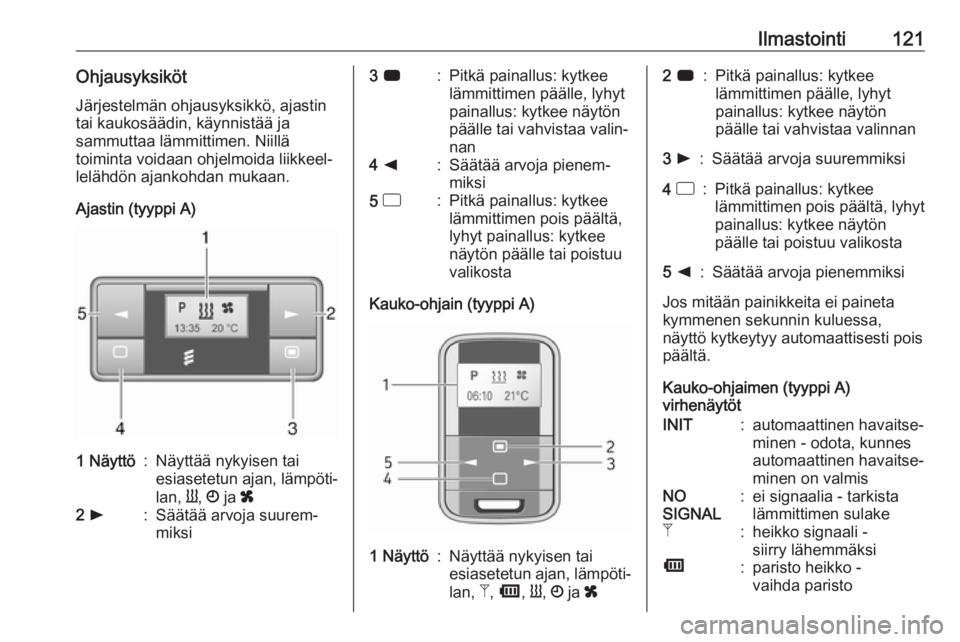

Ilmastointi121OhjausyksikötJärjestelmän ohjausyksikkö, ajastin
tai kaukosäädin, käynnistää ja
sammuttaa lämmittimen. Niillä
toiminta voidaan ohjelmoida liikkeel‐
lelähdön ajankohdan mukaan.
Ajastin (tyyppi A)1 Näyttö:Näyttää nykyisen tai
esiasetetun ajan, lämpöti‐
lan, Y, Ö ja x2 l:Säätää arvoja suurem‐
miksi3 7:Pitkä painallus: kytkee
lämmittimen päälle, lyhyt
painallus: kytkee näytön
päälle tai vahvistaa valin‐
nan4 k:Säätää arvoja pienem‐
miksi5 d:Pitkä painallus: kytkee
lämmittimen pois päältä,
lyhyt painallus: kytkee
näytön päälle tai poistuu
valikosta
Kauko-ohjain (tyyppi A)
1 Näyttö:Näyttää nykyisen tai
esiasetetun ajan, lämpöti‐
lan, Z, Ü , Y , Ö ja x2 7:Pitkä painallus: kytkee
lämmittimen päälle, lyhyt
painallus: kytkee näytön
päälle tai vahvistaa valinnan3 l:Säätää arvoja suuremmiksi4 d:Pitkä painallus: kytkee
lämmittimen pois päältä, lyhyt
painallus: kytkee näytön
päälle tai poistuu valikosta5 k:Säätää arvoja pienemmiksi
Jos mitään painikkeita ei paineta
kymmenen sekunnin kuluessa,
näyttö kytkeytyy automaattisesti pois
päältä.
Kauko-ohjaimen (tyyppi A)
virhenäytöt
INIT:automaattinen havaitse‐
minen - odota, kunnes
automaattinen havaitse‐
minen on valmisNO
SIGNAL:ei signaalia - tarkista
lämmittimen sulakeZ:heikko signaali -
siirry lähemmäksiÜ:paristo heikko -
vaihda paristo

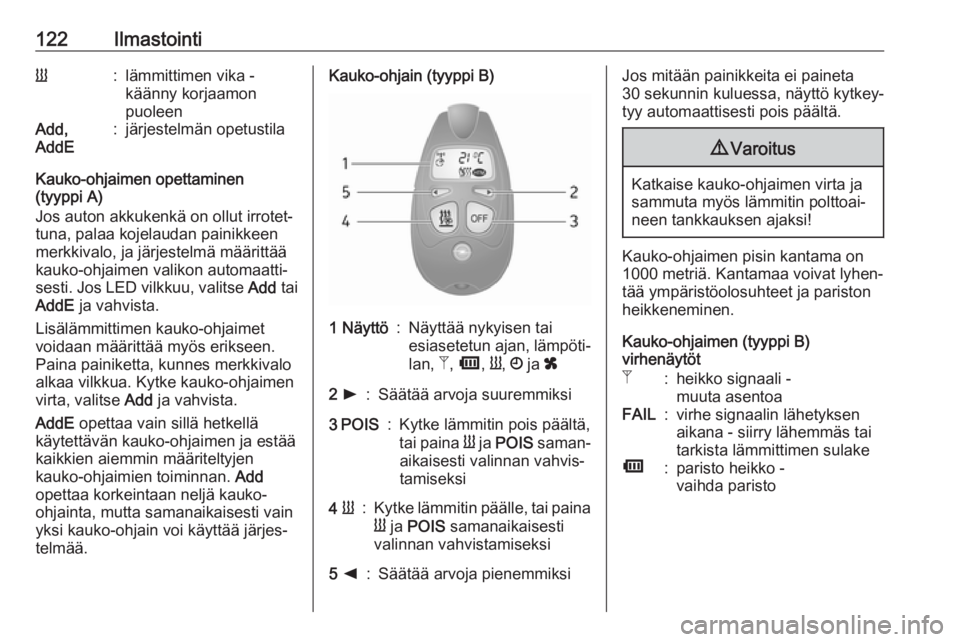

122IlmastointiY:lämmittimen vika -
käänny korjaamon
puoleenAdd,
AddE:järjestelmän opetustila
Kauko-ohjaimen opettaminen
(tyyppi A)
Jos auton akkukenkä on ollut irrotet‐
tuna, palaa kojelaudan painikkeen
merkkivalo, ja järjestelmä määrittää
kauko-ohjaimen valikon automaatti‐
sesti. Jos LED vilkkuu, valitse Add tai
AddE ja vahvista.
Lisälämmittimen kauko-ohjaimet
voidaan määrittää myös erikseen. Paina painiketta, kunnes merkkivaloalkaa vilkkua. Kytke kauko-ohjaimen
virta, valitse Add ja vahvista.
AddE opettaa vain sillä hetkellä
käytettävän kauko-ohjaimen ja estää
kaikkien aiemmin määriteltyjen
kauko-ohjaimien toiminnan. Add
opettaa korkeintaan neljä kauko-
ohjainta, mutta samanaikaisesti vain
yksi kauko-ohjain voi käyttää järjes‐
telmää.
Kauko-ohjain (tyyppi B)1 Näyttö:Näyttää nykyisen tai
esiasetetun ajan, lämpöti‐
lan, Z, Ü , Y , Ö ja x2 l:Säätää arvoja suuremmiksi3 POIS:Kytke lämmitin pois päältä,
tai paina Y ja POIS saman‐
aikaisesti valinnan vahvis‐
tamiseksi4 Y:Kytke lämmitin päälle, tai paina
Y ja POIS samanaikaisesti
valinnan vahvistamiseksi5 k:Säätää arvoja pienemmiksiJos mitään painikkeita ei paineta
30 sekunnin kuluessa, näyttö kytkey‐
tyy automaattisesti pois päältä.9 Varoitus
Katkaise kauko-ohjaimen virta ja
sammuta myös lämmitin polttoai‐
neen tankkauksen ajaksi!
Kauko-ohjaimen pisin kantama on
1000 metriä. Kantamaa voivat lyhen‐
tää ympäristöolosuhteet ja pariston
heikkeneminen.
Kauko-ohjaimen (tyyppi B)
virhenäytöt
Z:heikko signaali -
muuta asentoaFAIL:virhe signaalin lähetyksen
aikana - siirry lähemmäs tai
tarkista lämmittimen sulakeÜ:paristo heikko -
vaihda paristo

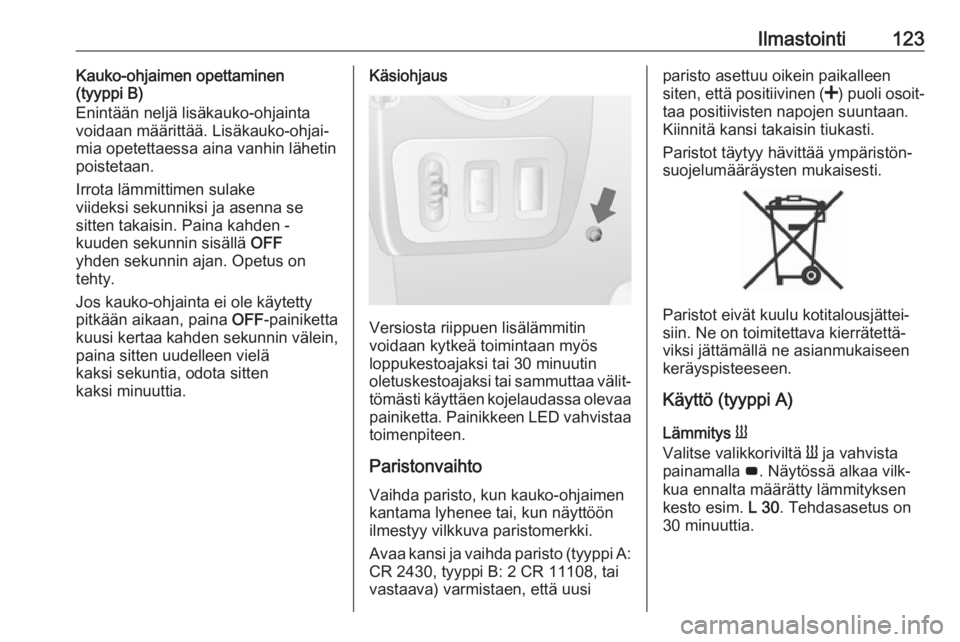

Ilmastointi123Kauko-ohjaimen opettaminen
(tyyppi B)
Enintään neljä lisäkauko-ohjainta
voidaan määrittää. Lisäkauko-ohjai‐
mia opetettaessa aina vanhin lähetin
poistetaan.
Irrota lämmittimen sulake
viideksi sekunniksi ja asenna se
sitten takaisin. Paina kahden -
kuuden sekunnin sisällä OFF
yhden sekunnin ajan. Opetus on
tehty.
Jos kauko-ohjainta ei ole käytetty pitkään aikaan, paina OFF-painiketta
kuusi kertaa kahden sekunnin välein,
paina sitten uudelleen vielä
kaksi sekuntia, odota sitten
kaksi minuuttia.Käsiohjaus
Versiosta riippuen lisälämmitin
voidaan kytkeä toimintaan myös
loppukestoajaksi tai 30 minuutin
oletuskestoajaksi tai sammuttaa välit‐ tömästi käyttäen kojelaudassa olevaa
painiketta. Painikkeen LED vahvistaa
toimenpiteen.
Paristonvaihto
Vaihda paristo, kun kauko-ohjaimen
kantama lyhenee tai, kun näyttöön
ilmestyy vilkkuva paristomerkki.
Avaa kansi ja vaihda paristo (tyyppi A: CR 2430, tyyppi B: 2 CR 11108, tai
vastaava) varmistaen, että uusi
paristo asettuu oikein paikalleen
siten, että positiivinen ( <) puoli osoit‐
taa positiivisten napojen suuntaan.
Kiinnitä kansi takaisin tiukasti.
Paristot täytyy hävittää ympäristön‐
suojelumääräysten mukaisesti.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Käyttö (tyyppi A)
Lämmitys Y
Valitse valikkoriviltä Y ja vahvista
painamalla G. Näytössä alkaa vilk‐
kua ennalta määrätty lämmityksen
kesto esim. L 30. Tehdasasetus on
30 minuuttia.

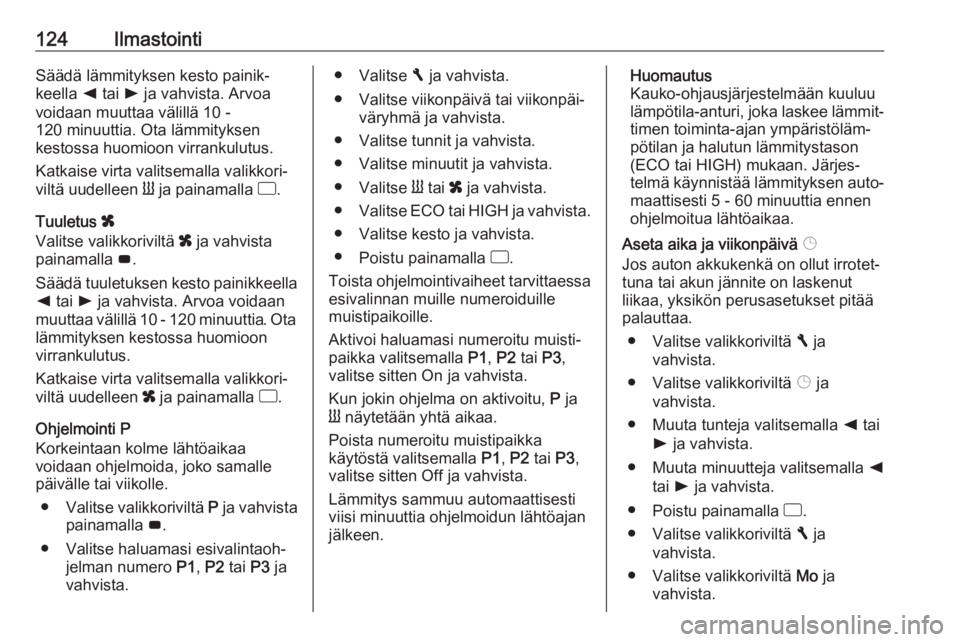

124IlmastointiSäädä lämmityksen kesto painik‐
keella k tai l ja vahvista. Arvoa
voidaan muuttaa välillä 10 -
120 minuuttia. Ota lämmityksen
kestossa huomioon virrankulutus.
Katkaise virta valitsemalla valikkori‐
viltä uudelleen Y ja painamalla d.
Tuuletus x
Valitse valikkoriviltä x ja vahvista
painamalla G.
Säädä tuuletuksen kesto painikkeella
k tai l ja vahvista. Arvoa voidaan
muuttaa välillä 10 - 120 minuuttia. Ota lämmityksen kestossa huomioon
virrankulutus.
Katkaise virta valitsemalla valikkori‐
viltä uudelleen x ja painamalla d.
Ohjelmointi P
Korkeintaan kolme lähtöaikaa
voidaan ohjelmoida, joko samalle
päivälle tai viikolle.
● Valitse valikkoriviltä P ja vahvista
painamalla G.
● Valitse haluamasi esivalintaoh‐ jelman numero P1, P2 tai P3 ja
vahvista.● Valitse F ja vahvista.
● Valitse viikonpäivä tai viikonpäi‐ väryhmä ja vahvista.
● Valitse tunnit ja vahvista.
● Valitse minuutit ja vahvista.
● Valitse Y tai x ja vahvista.
● Valitse ECO tai HIGH ja vahvista.
● Valitse kesto ja vahvista.
● Poistu painamalla d.
Toista ohjelmointivaiheet tarvittaessa
esivalinnan muille numeroiduille
muistipaikoille.
Aktivoi haluamasi numeroitu muisti‐
paikka valitsemalla P1, P2 tai P3,
valitse sitten On ja vahvista.
Kun jokin ohjelma on aktivoitu, P ja
Y näytetään yhtä aikaa.
Poista numeroitu muistipaikka
käytöstä valitsemalla P1, P2 tai P3,
valitse sitten Off ja vahvista.
Lämmitys sammuu automaattisesti
viisi minuuttia ohjelmoidun lähtöajan
jälkeen.Huomautus
Kauko-ohjausjärjestelmään kuuluu
lämpötila-anturi, joka laskee lämmit‐
timen toiminta-ajan ympäristöläm‐
pötilan ja halutun lämmitystason
(ECO tai HIGH) mukaan. Järjes‐
telmä käynnistää lämmityksen auto‐
maattisesti 5 - 60 minuuttia ennen
ohjelmoitua lähtöaikaa.
Aseta aika ja viikonpäivä Þ
Jos auton akkukenkä on ollut irrotet‐
tuna tai akun jännite on laskenut
liikaa, yksikön perusasetukset pitää
palauttaa.
● Valitse valikkoriviltä F ja
vahvista.
● Valitse valikkoriviltä Þ ja
vahvista.
● Muuta tunteja valitsemalla k tai
l ja vahvista.
● Muuta minuutteja valitsemalla k
tai l ja vahvista.
● Poistu painamalla d.
● Valitse valikkoriviltä F ja
vahvista.
● Valitse valikkoriviltä Mo ja
vahvista.

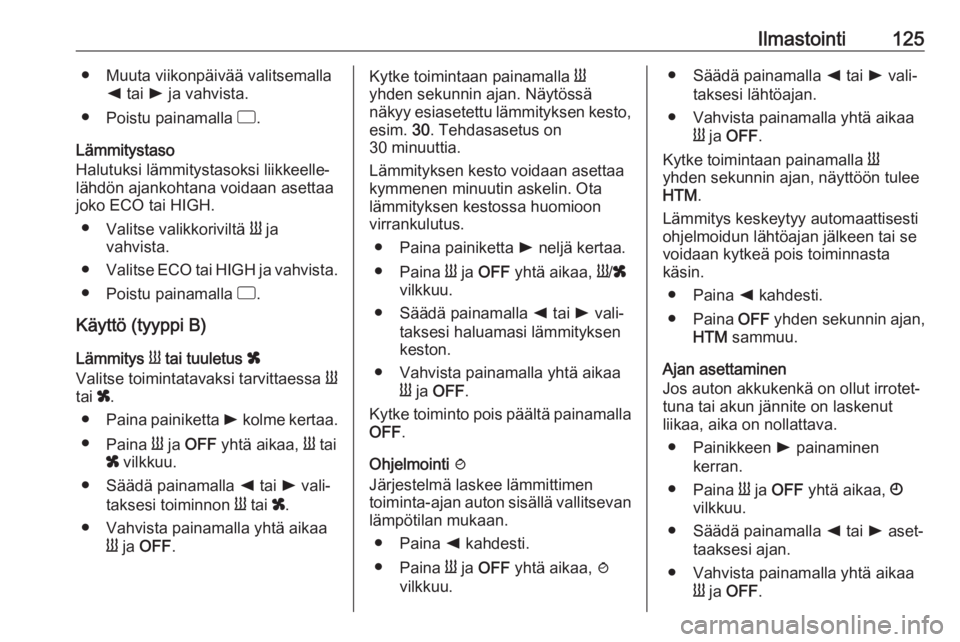

Ilmastointi125● Muuta viikonpäivää valitsemallak tai l ja vahvista.
● Poistu painamalla d.
Lämmitystaso
Halutuksi lämmitystasoksi liikkeelle‐
lähdön ajankohtana voidaan asettaa
joko ECO tai HIGH.
● Valitse valikkoriviltä Y ja
vahvista.
● Valitse ECO tai HIGH ja vahvista.
● Poistu painamalla d.
Käyttö (tyyppi B)
Lämmitys Y tai tuuletus x
Valitse toimintatavaksi tarvittaessa Y
tai x.
● Paina painiketta l kolme kertaa.
● Paina Y ja OFF yhtä aikaa, Y tai
x vilkkuu.
● Säädä painamalla k tai l vali‐
taksesi toiminnon Y tai x.
● Vahvista painamalla yhtä aikaa Y ja OFF .Kytke toimintaan painamalla
Y
yhden sekunnin ajan. Näytössä näkyy esiasetettu lämmityksen kesto, esim. 30. Tehdasasetus on
30 minuuttia.
Lämmityksen kesto voidaan asettaa
kymmenen minuutin askelin. Ota
lämmityksen kestossa huomioon
virrankulutus.
● Paina painiketta l neljä kertaa.
● Paina Y ja OFF yhtä aikaa, Y/x
vilkkuu.
● Säädä painamalla k tai l vali‐
taksesi haluamasi lämmityksen
keston.
● Vahvista painamalla yhtä aikaa Y ja OFF .
Kytke toiminto pois päältä painamalla
OFF .
Ohjelmointi y
Järjestelmä laskee lämmittimen
toiminta-ajan auton sisällä vallitsevan lämpötilan mukaan.
● Paina k kahdesti.
● Paina Y ja OFF yhtä aikaa, y
vilkkuu.● Säädä painamalla k tai l vali‐
taksesi lähtöajan.
● Vahvista painamalla yhtä aikaa Y ja OFF .
Kytke toimintaan painamalla Y
yhden sekunnin ajan, näyttöön tulee HTM .
Lämmitys keskeytyy automaattisesti
ohjelmoidun lähtöajan jälkeen tai se
voidaan kytkeä pois toiminnasta
käsin.
● Paina k kahdesti.
● Paina OFF yhden sekunnin ajan,
HTM sammuu.
Ajan asettaminen
Jos auton akkukenkä on ollut irrotet‐
tuna tai akun jännite on laskenut
liikaa, aika on nollattava.
● Painikkeen l painaminen
kerran.
● Paina Y ja OFF yhtä aikaa, Ö
vilkkuu.
● Säädä painamalla k tai l aset‐
taaksesi ajan.
● Vahvista painamalla yhtä aikaa Y ja OFF .

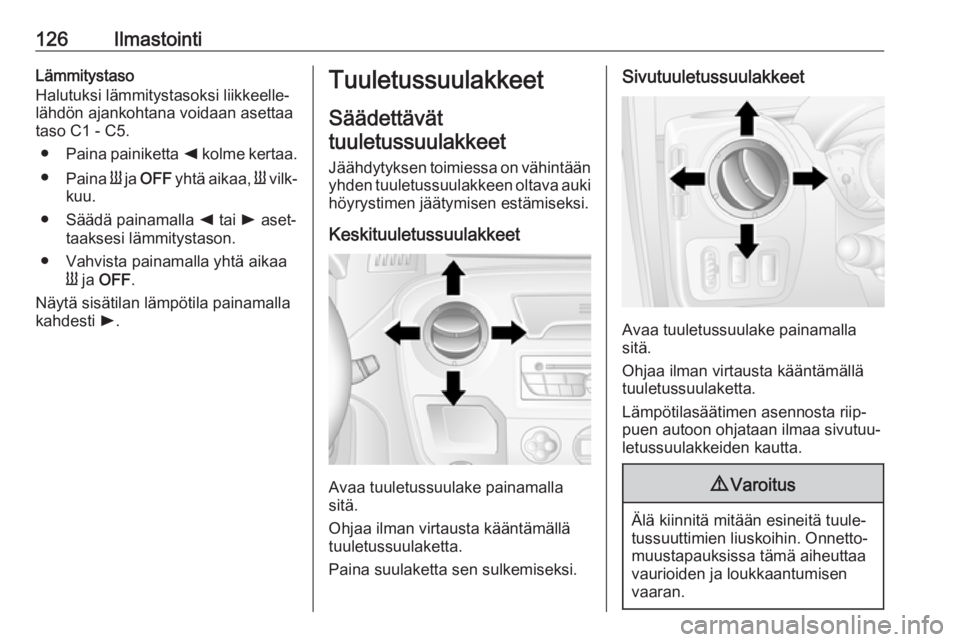

126IlmastointiLämmitystaso
Halutuksi lämmitystasoksi liikkeelle‐
lähdön ajankohtana voidaan asettaa
taso C1 - C5.
● Paina painiketta k kolme kertaa.
● Paina Y ja OFF yhtä aikaa, Y vilk‐
kuu.
● Säädä painamalla k tai l aset‐
taaksesi lämmitystason.
● Vahvista painamalla yhtä aikaa Y ja OFF .
Näytä sisätilan lämpötila painamalla kahdesti l.Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet
Jäähdytyksen toimiessa on vähintään yhden tuuletussuulakkeen oltava auki
höyrystimen jäätymisen estämiseksi.
Keskituuletussuulakkeet
Avaa tuuletussuulake painamalla
sitä.
Ohjaa ilman virtausta kääntämällä
tuuletussuulaketta.
Paina suulaketta sen sulkemiseksi.
Sivutuuletussuulakkeet
Avaa tuuletussuulake painamalla
sitä.
Ohjaa ilman virtausta kääntämällä
tuuletussuulaketta.
Lämpötilasäätimen asennosta riip‐
puen autoon ohjataan ilmaa sivutuu‐
letussuulakkeiden kautta.
9 Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muustapauksissa tämä aiheuttaa
vaurioiden ja loukkaantumisen
vaaran.

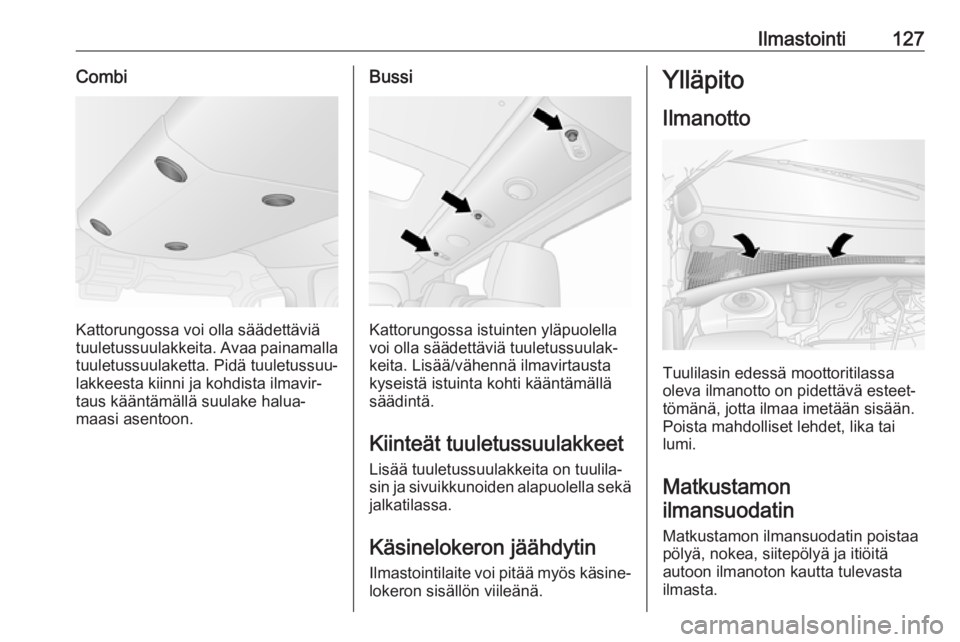

Ilmastointi127Combi
Kattorungossa voi olla säädettäviä
tuuletussuulakkeita. Avaa painamalla tuuletussuulaketta. Pidä tuuletussuu‐lakkeesta kiinni ja kohdista ilmavir‐taus kääntämällä suulake halua‐
maasi asentoon.
Bussi
Kattorungossa istuinten yläpuolella
voi olla säädettäviä tuuletussuulak‐
keita. Lisää/vähennä ilmavirtausta
kyseistä istuinta kohti kääntämällä
säädintä.
Kiinteät tuuletussuulakkeet Lisää tuuletussuulakkeita on tuulila‐
sin ja sivuikkunoiden alapuolella sekä
jalkatilassa.
Käsinelokeron jäähdytin Ilmastointilaite voi pitää myös käsine‐lokeron sisällön viileänä.
Ylläpito
Ilmanotto
Tuulilasin edessä moottoritilassa
oleva ilmanotto on pidettävä esteet‐
tömänä, jotta ilmaa imetään sisään. Poista mahdolliset lehdet, lika tai
lumi.
Matkustamonilmansuodatin
Matkustamon ilmansuodatin poistaa
pölyä, nokea, siitepölyä ja itiöitä
autoon ilmanoton kautta tulevasta
ilmasta.

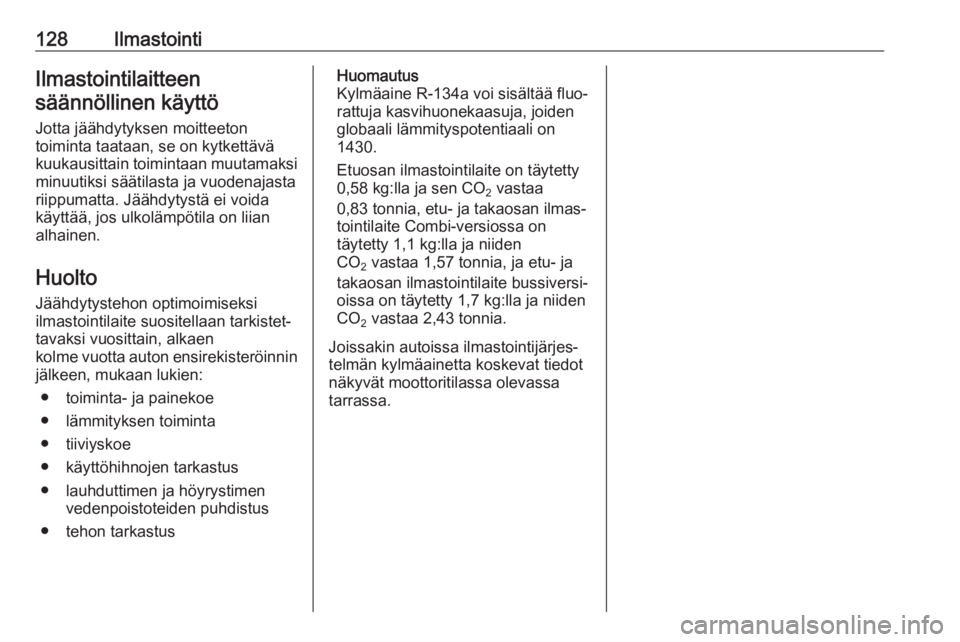

128IlmastointiIlmastointilaitteen
säännöllinen käyttö
Jotta jäähdytyksen moitteeton
toiminta taataan, se on kytkettävä
kuukausittain toimintaan muutamaksi
minuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian
alhainen.
Huolto Jäähdytystehon optimoimiseksi
ilmastointilaite suositellaan tarkistet‐
tavaksi vuosittain, alkaen
kolme vuotta auton ensirekisteröinnin jälkeen, mukaan lukien:
● toiminta- ja painekoe
● lämmityksen toiminta
● tiiviyskoe
● käyttöhihnojen tarkastus
● lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus
● tehon tarkastusHuomautus
Kylmäaine R-134a voi sisältää fluo‐
rattuja kasvihuonekaasuja, joiden
globaali lämmityspotentiaali on
1430.
Etuosan ilmastointilaite on täytetty
0,58 kg:lla ja sen CO 2 vastaa
0,83 tonnia, etu- ja takaosan ilmas‐ tointilaite Combi-versiossa on
täytetty 1,1 kg:lla ja niiden
CO 2 vastaa 1,57 tonnia, ja etu- ja
takaosan ilmastointilaite bussiversi‐
oissa on täytetty 1,7 kg:lla ja niiden CO 2 vastaa 2,43 tonnia.
Joissakin autoissa ilmastointijärjes‐
telmän kylmäainetta koskevat tiedot
näkyvät moottoritilassa olevassa
tarrassa.
