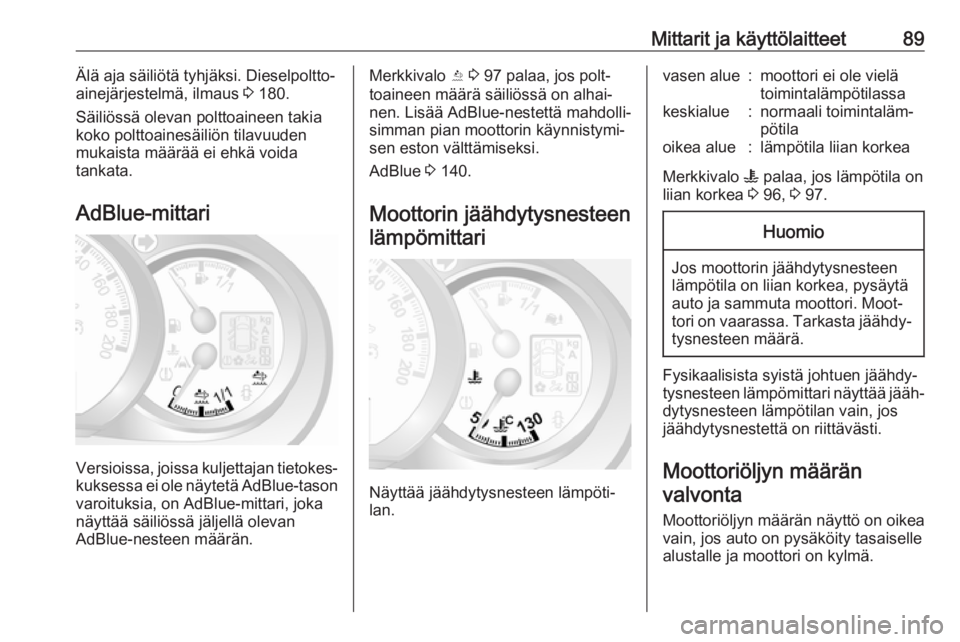

Mittarit ja käyttölaitteet89Älä aja säiliötä tyhjäksi. Dieselpoltto‐
ainejärjestelmä, ilmaus 3 180.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.
AdBlue-mittari
Versioissa, joissa kuljettajan tietokes‐
kuksessa ei ole näytetä AdBlue-tason varoituksia, on AdBlue-mittari, joka
näyttää säiliössä jäljellä olevan
AdBlue-nesteen määrän.
Merkkivalo Y 3 97 palaa, jos polt‐
toaineen määrä säiliössä on alhai‐
nen. Lisää AdBlue-nestettä mahdolli‐
simman pian moottorin käynnistymi‐
sen eston välttämiseksi.
AdBlue 3 140.
Moottorin jäähdytysnesteen lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue:moottori ei ole vielä
toimintalämpötilassakeskialue:normaali toimintaläm‐
pötilaoikea alue:lämpötila liian korkea
Merkkivalo W palaa, jos lämpötila on
liian korkea 3 96, 3 97.
Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐
tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Fysikaalisista syistä johtuen jäähdy‐
tysnesteen lämpömittari näyttää jääh‐ dytysnesteen lämpötilan vain, jos
jäähdytysnestettä on riittävästi.
Moottoriöljyn määrän valvonta
Moottoriöljyn määrän näyttö on oikea
vain, jos auto on pysäköity tasaiselle
alustalle ja moottori on kylmä.

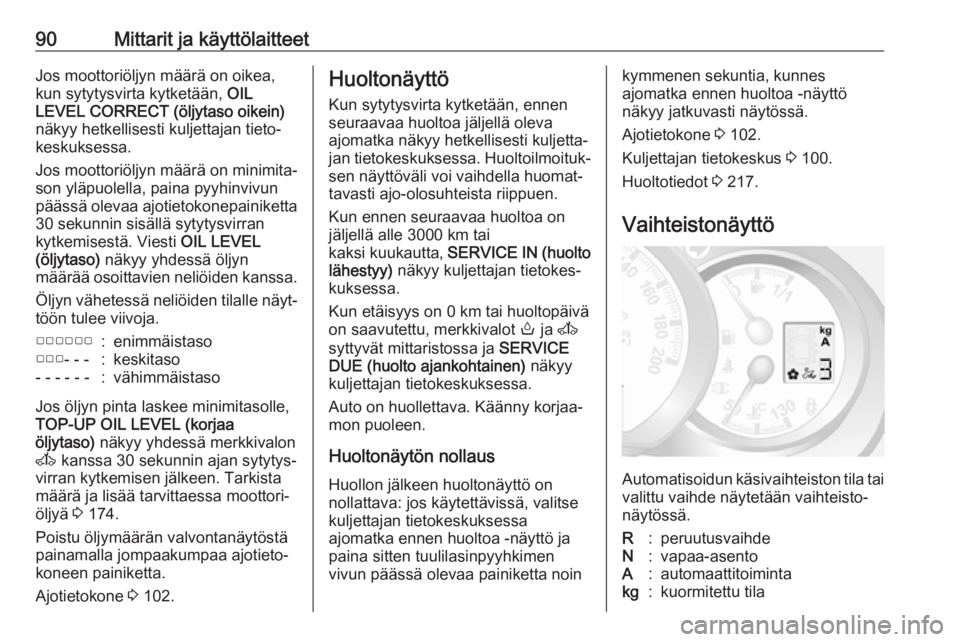

90Mittarit ja käyttölaitteetJos moottoriöljyn määrä on oikea,kun sytytysvirta kytketään, OIL
LEVEL CORRECT (öljytaso oikein) näkyy hetkellisesti kuljettajan tieto‐
keskuksessa.
Jos moottoriöljyn määrä on minimita‐
son yläpuolella, paina pyyhinvivun
päässä olevaa ajotietokonepainiketta 30 sekunnin sisällä sytytysvirrankytkemisestä. Viesti OIL LEVEL
(öljytaso) näkyy yhdessä öljyn
määrää osoittavien neliöiden kanssa.
Öljyn vähetessä neliöiden tilalle näyt‐töön tulee viivoja.▢▢▢▢▢▢:enimmäistaso▢▢▢- - -:keskitaso- - - - - -:vähimmäistaso
Jos öljyn pinta laskee minimitasolle,
TOP-UP OIL LEVEL (korjaa
öljytaso) näkyy yhdessä merkkivalon
A kanssa 30 sekunnin ajan sytytys‐
virran kytkemisen jälkeen. Tarkista
määrä ja lisää tarvittaessa moottori‐
öljyä 3 174.
Poistu öljymäärän valvontanäytöstä
painamalla jompaakumpaa ajotieto‐
koneen painiketta.
Ajotietokone 3 102.
Huoltonäyttö
Kun sytytysvirta kytketään, ennen
seuraavaa huoltoa jäljellä oleva
ajomatka näkyy hetkellisesti kuljetta‐ jan tietokeskuksessa. Huoltoilmoituk‐
sen näyttöväli voi vaihdella huomat‐
tavasti ajo-olosuhteista riippuen.
Kun ennen seuraavaa huoltoa on
jäljellä alle 3000 km tai
kaksi kuukautta, SERVICE IN (huolto
lähestyy) näkyy kuljettajan tietokes‐
kuksessa.
Kun etäisyys on 0 km tai huoltopäivä
on saavutettu, merkkivalot o ja A
syttyvät mittaristossa ja SERVICE
DUE (huolto ajankohtainen) näkyy
kuljettajan tietokeskuksessa.
Auto on huollettava. Käänny korjaa‐
mon puoleen.
Huoltonäytön nollaus
Huollon jälkeen huoltonäyttö on
nollattava: jos käytettävissä, valitse
kuljettajan tietokeskuksessa
ajomatka ennen huoltoa -näyttö ja
paina sitten tuulilasinpyyhkimen
vivun päässä olevaa painiketta noinkymmenen sekuntia, kunnes
ajomatka ennen huoltoa -näyttö
näkyy jatkuvasti näytössä.
Ajotietokone 3 102.
Kuljettajan tietokeskus 3 100.
Huoltotiedot 3 217.
Vaihteistonäyttö
Automatisoidun käsivaihteiston tila tai
valittu vaihde näytetään vaihteisto‐
näytössä.
R:peruutusvaihdeN:vapaa-asentoA:automaattitoimintakg:kuormitettu tila

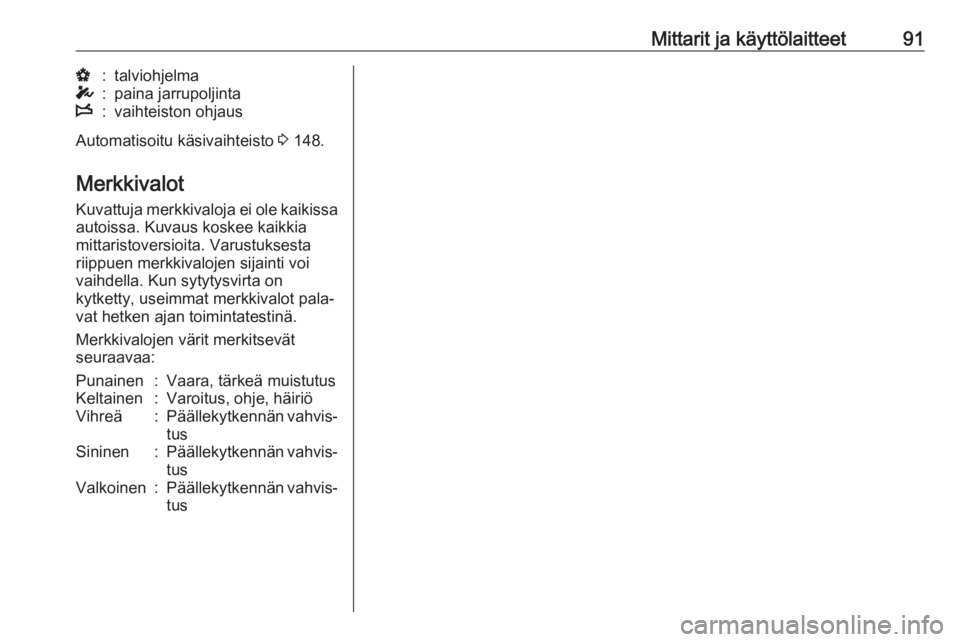

Mittarit ja käyttölaitteet91V:talviohjelmaT:paina jarrupoljintaW:vaihteiston ohjaus
Automatisoitu käsivaihteisto 3 148.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Varustuksesta
riippuen merkkivalojen sijainti voi vaihdella. Kun sytytysvirta on
kytketty, useimmat merkkivalot pala‐
vat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:
Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐ tusSininen:Päällekytkennän vahvis‐tusValkoinen:Päällekytkennän vahvis‐
tus

92Mittarit ja käyttölaitteetMittariston merkkivalot

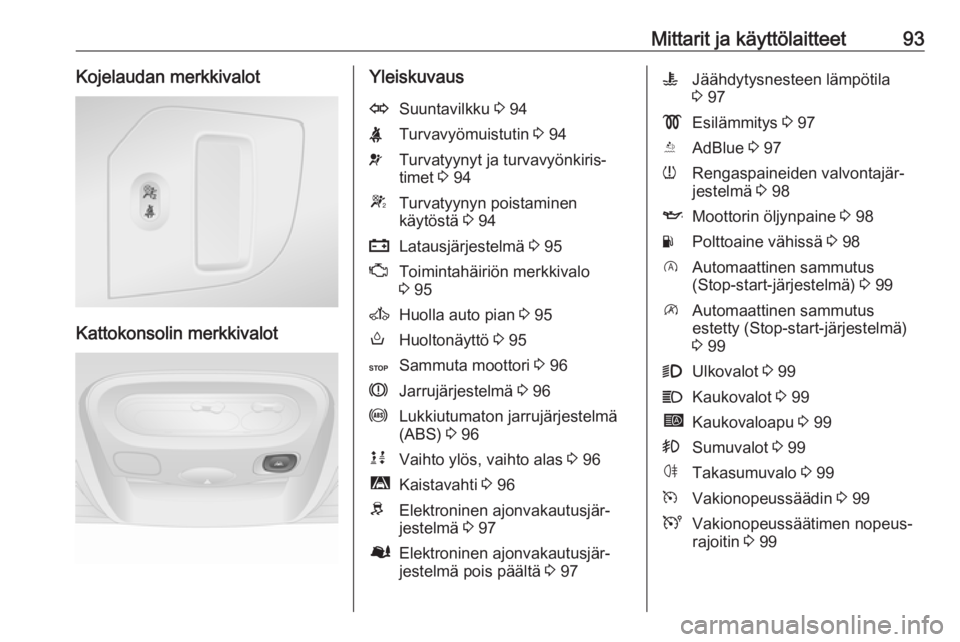

Mittarit ja käyttölaitteet93Kojelaudan merkkivalot
Kattokonsolin merkkivalot
YleiskuvausOSuuntavilkku 3 94XTurvavyömuistutin 3 94vTurvatyynyt ja turvavyönkiris‐
timet 3 94WTurvatyynyn poistaminen
käytöstä 3 94pLatausjärjestelmä 3 95ZToimintahäiriön merkkivalo
3 95AHuolla auto pian 3 95oHuoltonäyttö 3 95CSammuta moottori 3 96RJarrujärjestelmä 3 96uLukkiutumaton jarrujärjestelmä
(ABS) 3 96kjVaihto ylös, vaihto alas 3 96ìKaistavahti 3 96RElektroninen ajonvakautusjär‐
jestelmä 3 97ØElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 97WJäähdytysnesteen lämpötila
3 97!Esilämmitys 3 97YAdBlue 3 97wRengaspaineiden valvontajär‐
jestelmä 3 98IMoottorin öljynpaine 3 98YPolttoaine vähissä 3 98DAutomaattinen sammutus
(Stop-start-järjestelmä) 3 99\Automaattinen sammutus
estetty (Stop-start-järjestelmä)
3 999Ulkovalot 3 99CKaukovalot 3 99íKaukovaloapu 3 99>Sumuvalot 3 99øTakasumuvalo 3 99mVakionopeussäädin 3 99UVakionopeussäätimen nopeus‐
rajoitin 3 99

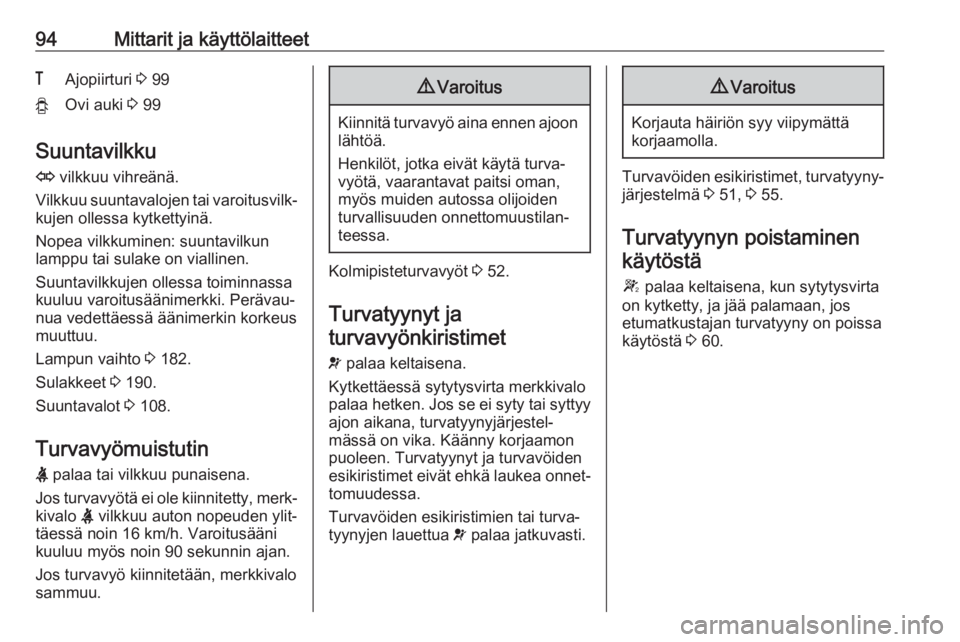

94Mittarit ja käyttölaitteet&Ajopiirturi 3 99yOvi auki 3 99
Suuntavilkku
O vilkkuu vihreänä.
Vilkkuu suuntavalojen tai varoitusvilk‐ kujen ollessa kytkettyinä.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Suuntavilkkujen ollessa toiminnassa
kuuluu varoitusäänimerkki. Perävau‐
nua vedettäessä äänimerkin korkeus
muuttuu.
Lampun vaihto 3 182.
Sulakkeet 3 190.
Suuntavalot 3 108.
Turvavyömuistutin
X palaa tai vilkkuu punaisena.
Jos turvavyötä ei ole kiinnitetty, merk‐ kivalo X vilkkuu auton nopeuden ylit‐
täessä noin 16 km/h. Varoitusääni kuuluu myös noin 90 sekunnin ajan.
Jos turvavyö kiinnitetään, merkkivalo
sammuu.
9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Kolmipisteturvavyöt 3 52.
Turvatyynyt ja turvavyönkiristimet
v palaa keltaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa hetken. Jos se ei syty tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä on vika. Käänny korjaamon
puoleen. Turvatyynyt ja turvavöiden
esikiristimet eivät ehkä laukea onnet‐
tomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.
9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 51, 3 55.
Turvatyynyn poistaminen käytöstä
W palaa keltaisena, kun sytytysvirta
on kytketty, ja jää palamaan, jos
etumatkustajan turvatyyny on poissa
käytöstä 3 60.

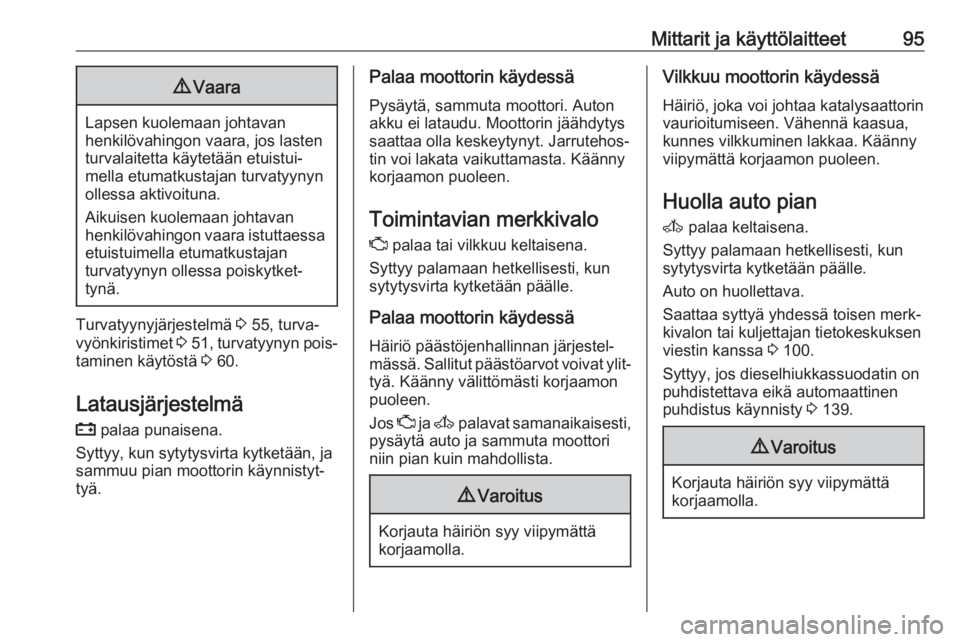

Mittarit ja käyttölaitteet959Vaara
Lapsen kuolemaan johtavan
henkilövahingon vaara, jos lasten
turvalaitetta käytetään etuistui‐
mella etumatkustajan turvatyynyn
ollessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan
turvatyynyn ollessa poiskytket‐
tynä.
Turvatyynyjärjestelmä 3 55, turva‐
vyönkiristimet 3 51 , turvatyynyn pois‐
taminen käytöstä 3 60.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐ tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Jos Z ja A palavat samanaikaisesti,
pysäytä auto ja sammuta moottori
niin pian kuin mahdollista.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Vilkkuu moottorin käydessä
Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
viipymättä korjaamon puoleen.
Huolla auto pian A palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Auto on huollettava.
Saattaa syttyä yhdessä toisen merk‐
kivalon tai kuljettajan tietokeskuksen
viestin kanssa 3 100.
Syttyy, jos dieselhiukkassuodatin on
puhdistettava eikä automaattinen
puhdistus käynnisty 3 139.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.

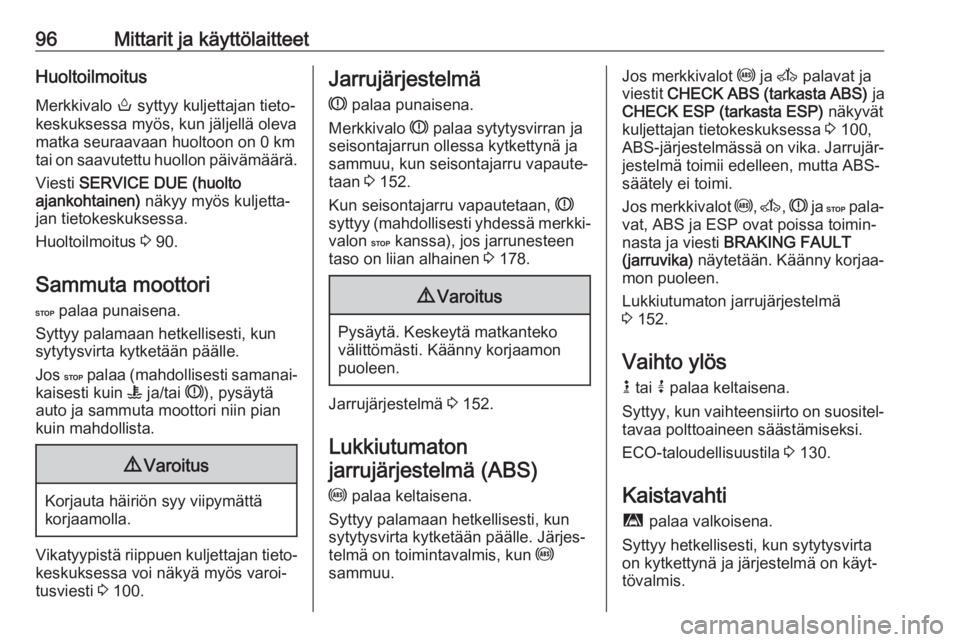

96Mittarit ja käyttölaitteetHuoltoilmoitusMerkkivalo o syttyy kuljettajan tieto‐
keskuksessa myös, kun jäljellä oleva
matka seuraavaan huoltoon on 0 km
tai on saavutettu huollon päivämäärä.
Viesti SERVICE DUE (huolto
ajankohtainen) näkyy myös kuljetta‐
jan tietokeskuksessa.
Huoltoilmoitus 3 90.
Sammuta moottori
C palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Jos C palaa (mahdollisesti samanai‐
kaisesti kuin W ja/tai R), pysäytä
auto ja sammuta moottori niin pian
kuin mahdollista.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Vikatyypistä riippuen kuljettajan tieto‐
keskuksessa voi näkyä myös varoi‐
tusviesti 3 100.
Jarrujärjestelmä
R palaa punaisena.
Merkkivalo R palaa sytytysvirran ja
seisontajarrun ollessa kytkettynä ja sammuu, kun seisontajarru vapaute‐
taan 3 152.
Kun seisontajarru vapautetaan, R
syttyy (mahdollisesti yhdessä merkki‐
valon C kanssa), jos jarrunesteen
taso on liian alhainen 3 178.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Jarrujärjestelmä 3 152.
Lukkiutumaton jarrujärjestelmä (ABS)
u palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle. Järjes‐
telmä on toimintavalmis, kun u
sammuu.
Jos merkkivalot u ja A palavat ja
viestit CHECK ABS (tarkasta ABS) ja
CHECK ESP (tarkasta ESP) näkyvät
kuljettajan tietokeskuksessa 3 100,
ABS-järjestelmässä on vika. Jarrujär‐ jestelmä toimii edelleen, mutta ABS-
säätely ei toimi.
Jos merkkivalot u, A , R ja C pala‐
vat, ABS ja ESP ovat poissa toimin‐
nasta ja viesti BRAKING FAULT
(jarruvika) näytetään. Käänny korjaa‐
mon puoleen.
Lukkiutumaton jarrujärjestelmä
3 152.
Vaihto ylös
k tai j palaa keltaisena.
Syttyy, kun vaihteensiirto on suositel‐ tavaa polttoaineen säästämiseksi.
ECO-taloudellisuustila 3 130.
Kaistavahti ì palaa valkoisena.
Syttyy hetkellisesti, kun sytytysvirta
on kytkettynä ja järjestelmä on käyt‐
tövalmis.

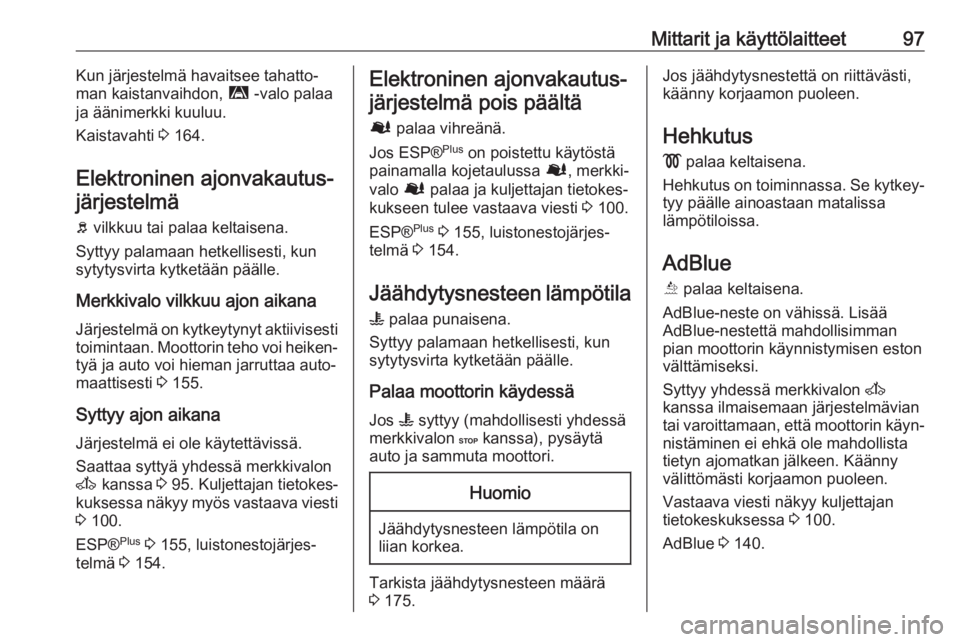

Mittarit ja käyttölaitteet97Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, ì -valo palaa
ja äänimerkki kuuluu.
Kaistavahti 3 164.
Elektroninen ajonvakautus‐
järjestelmä
b vilkkuu tai palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Merkkivalo vilkkuu ajon aikana
Järjestelmä on kytkeytynyt aktiivisesti
toimintaan. Moottorin teho voi heiken‐ tyä ja auto voi hieman jarruttaa auto‐
maattisesti 3 155.
Syttyy ajon aikana Järjestelmä ei ole käytettävissä.
Saattaa syttyä yhdessä merkkivalon
A kanssa 3 95. Kuljettajan tietokes‐
kuksessa näkyy myös vastaava viesti
3 100.
ESP® Plus
3 155, luistonestojärjes‐
telmä 3 154.Elektroninen ajonvakautus‐
järjestelmä pois päältä
Ø palaa vihreänä.
Jos ESP® Plus
on poistettu käytöstä
painamalla kojetaulussa Ø, merkki‐
valo Ø palaa ja kuljettajan tietokes‐
kukseen tulee vastaava viesti 3 100.
ESP® Plus
3 155, luistonestojärjes‐
telmä 3 154.
Jäähdytysnesteen lämpötila W palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Palaa moottorin käydessä
Jos W syttyy (mahdollisesti yhdessä
merkkivalon C kanssa), pysäytä
auto ja sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.
Tarkista jäähdytysnesteen määrä
3 175.
Jos jäähdytysnestettä on riittävästi,
käänny korjaamon puoleen.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa
lämpötiloissa.
AdBlue Õ palaa keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman
pian moottorin käynnistymisen eston välttämiseksi.
Syttyy yhdessä merkkivalon A
kanssa ilmaisemaan järjestelmävian
tai varoittamaan, että moottorin käyn‐ nistäminen ei ehkä ole mahdollista
tietyn ajomatkan jälkeen. Käänny
välittömästi korjaamon puoleen.
Vastaava viesti näkyy kuljettajan
tietokeskuksessa 3 100.
AdBlue 3 140.

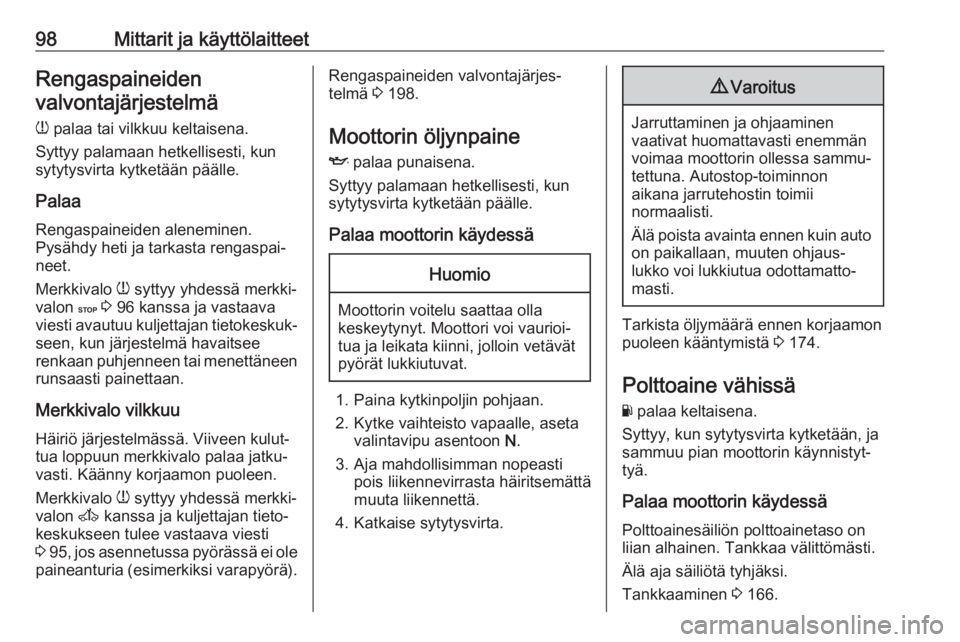

98Mittarit ja käyttölaitteetRengaspaineidenvalvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
PalaaRengaspaineiden aleneminen.Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo w syttyy yhdessä merkki‐
valon C 3 96 kanssa ja vastaava
viesti avautuu kuljettajan tietokeskuk‐ seen, kun järjestelmä havaitsee
renkaan puhjenneen tai menettäneen runsaasti painettaan.
Merkkivalo vilkkuu Häiriö järjestelmässä. Viiveen kulut‐
tua loppuun merkkivalo palaa jatku‐
vasti. Käänny korjaamon puoleen.
Merkkivalo w syttyy yhdessä merkki‐
valon A kanssa ja kuljettajan tieto‐
keskukseen tulee vastaava viesti
3 95 , jos asennetussa pyörässä ei ole
paineanturia (esimerkiksi varapyörä).Rengaspaineiden valvontajärjes‐
telmä 3 198.
Moottorin öljynpaine I palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän voimaa moottorin ollessa sammu‐
tettuna. Autostop-toiminnon
aikana jarrutehostin toimii
normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä ennen korjaamon puoleen kääntymistä 3 174.
Polttoaine vähissä
Y palaa keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Polttoainesäiliön polttoainetaso on
liian alhainen. Tankkaa välittömästi.
Älä aja säiliötä tyhjäksi.
Tankkaaminen 3 166.
