OPEL MOVANO_B 2018 Uputstvo za upotrebu (in Serbian)

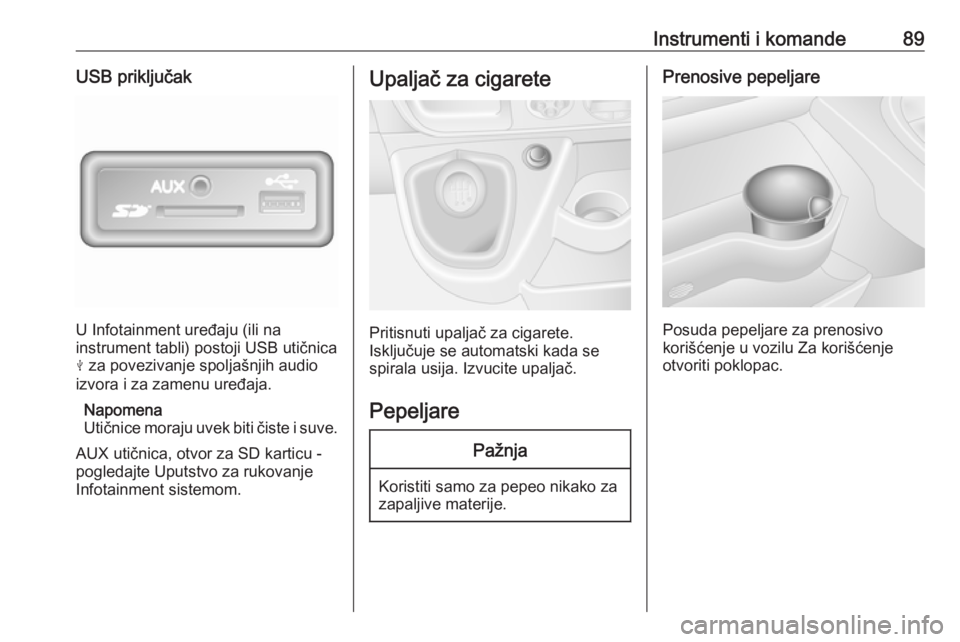

Instrumenti i komande89USB priključak
U Infotainment uređaju (ili na
instrument tabli) postoji USB utičnica
M za povezivanje spoljašnjih audio
izvora i za zamenu uređaja.
Napomena
Utičnice moraju uvek biti čiste i suve.
AUX utičnica, otvor za SD karticu -
pogledajte Uputstvo za rukovanje Infotainment sistemom.
Upaljač za cigarete
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvucite upaljač.
Pepeljare
Pažnja
Koristiti samo za pepeo nikako za
zapaljive materije.
Prenosive pepeljare
Posuda pepeljare za prenosivo
korišćenje u vozilu Za korišćenje
otvoriti poklopac.

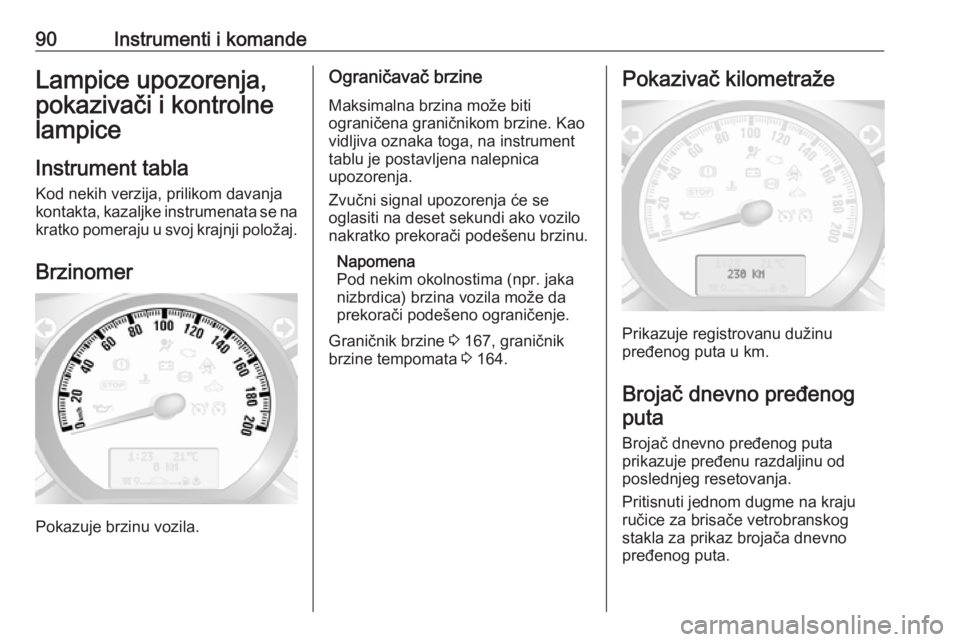

90Instrumenti i komandeLampice upozorenja,
pokazivači i kontrolne
lampice
Instrument tabla
Kod nekih verzija, prilikom davanja
kontakta, kazaljke instrumenata se na
kratko pomeraju u svoj krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.
Ograničavač brzine Maksimalna brzina može biti
ograničena graničnikom brzine. Kao vidljiva oznaka toga, na instrument
tablu je postavljena nalepnica
upozorenja.
Zvučni signal upozorenja će se
oglasiti na deset sekundi ako vozilo
nakratko prekorači podešenu brzinu.
Napomena
Pod nekim okolnostima (npr. jaka
nizbrdica) brzina vozila može da
prekorači podešeno ograničenje.
Graničnik brzine 3 167, graničnik
brzine tempomata 3 164.Pokazivač kilometraže
Prikazuje registrovanu dužinu
pređenog puta u km.
Brojač dnevno pređenog puta
Brojač dnevno pređenog puta
prikazuje pređenu razdaljinu od
poslednjeg resetovanja.
Pritisnuti jednom dugme na kraju
ručice za brisače vetrobranskog
stakla za prikaz brojača dnevno
pređenog puta.

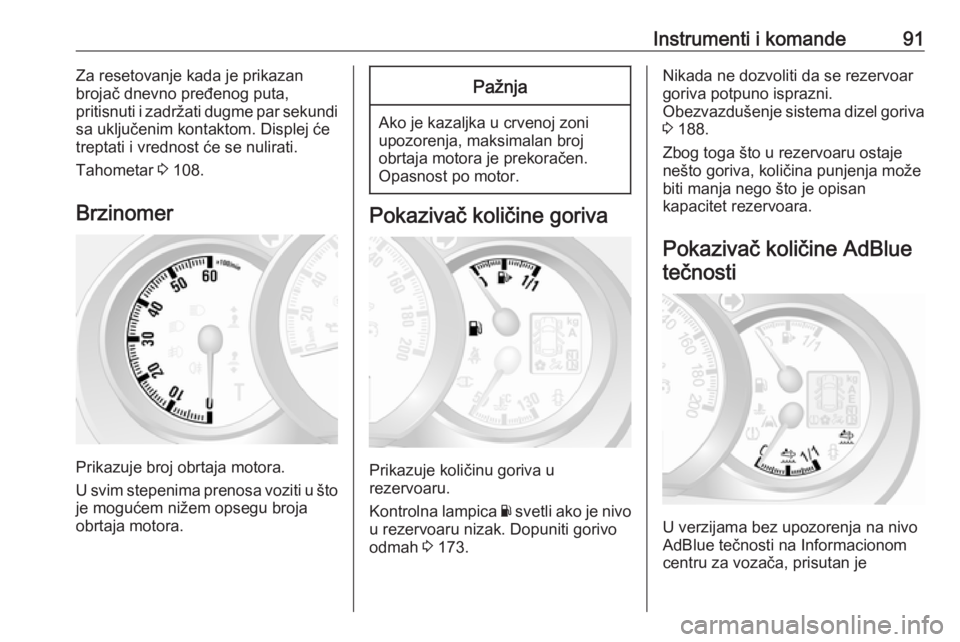

Instrumenti i komande91Za resetovanje kada je prikazan
brojač dnevno pređenog puta,
pritisnuti i zadržati dugme par sekundi
sa uključenim kontaktom. Displej će
treptati i vrednost će se nulirati.
Tahometar 3 108.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje količinu goriva u
rezervoaru.
Kontrolna lampica Y svetli ako je nivo
u rezervoaru nizak. Dopuniti gorivo
odmah 3 173.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Obezvazdušenje sistema dizel goriva
3 188.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Pokazivač količine AdBluetečnosti
U verzijama bez upozorenja na nivo
AdBlue tečnosti na Informacionom
centru za vozača, prisutan je

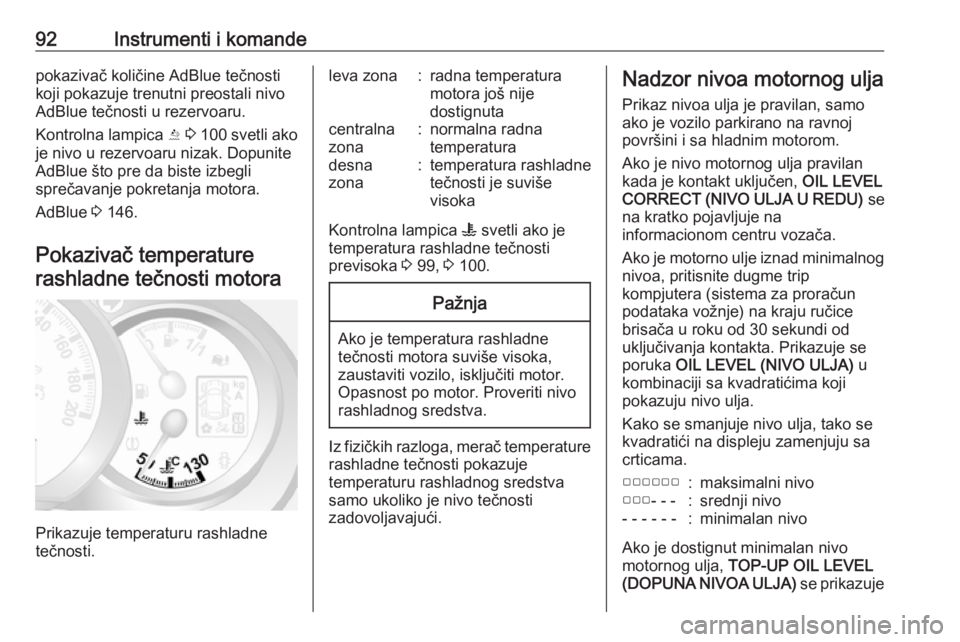

92Instrumenti i komandepokazivač količine AdBlue tečnosti
koji pokazuje trenutni preostali nivo
AdBlue tečnosti u rezervoaru.
Kontrolna lampica Y 3 100 svetli ako
je nivo u rezervoaru nizak. Dopunite AdBlue što pre da biste izbegli
sprečavanje pokretanja motora.
AdBlue 3 146.
Pokazivač temperature rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
leva zona:radna temperatura
motora još nije
dostignutacentralna
zona:normalna radna
temperaturadesna
zona:temperatura rashladne
tečnosti je suviše
visoka
Kontrolna lampica W svetli ako je
temperatura rashladne tečnosti
previsoka 3 99, 3 100.
Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Iz fizičkih razloga, merač temperature
rashladne tečnosti pokazuje
temperaturu rashladnog sredstva
samo ukoliko je nivo tečnosti
zadovoljavajući.
Nadzor nivoa motornog ulja
Prikaz nivoa ulja je pravilan, samo
ako je vozilo parkirano na ravnoj
površini i sa hladnim motorom.
Ako je nivo motornog ulja pravilan
kada je kontakt uključen, OIL LEVEL
CORRECT (NIVO ULJA U REDU) se
na kratko pojavljuje na
informacionom centru vozača.
Ako je motorno ulje iznad minimalnog nivoa, pritisnite dugme trip
kompjutera (sistema za proračun
podataka vožnje) na kraju ručice
brisača u roku od 30 sekundi od
uključivanja kontakta. Prikazuje se
poruka OIL LEVEL (NIVO ULJA) u
kombinaciji sa kvadratićima koji pokazuju nivo ulja.
Kako se smanjuje nivo ulja, tako se
kvadratići na displeju zamenjuju sa
crticama.▢▢▢▢▢▢:maksimalni nivo▢▢▢- - -:srednji nivo- - - - - -:minimalan nivo
Ako je dostignut minimalan nivo
motornog ulja, TOP-UP OIL LEVEL
(DOPUNA NIVOA ULJA) se prikazuje

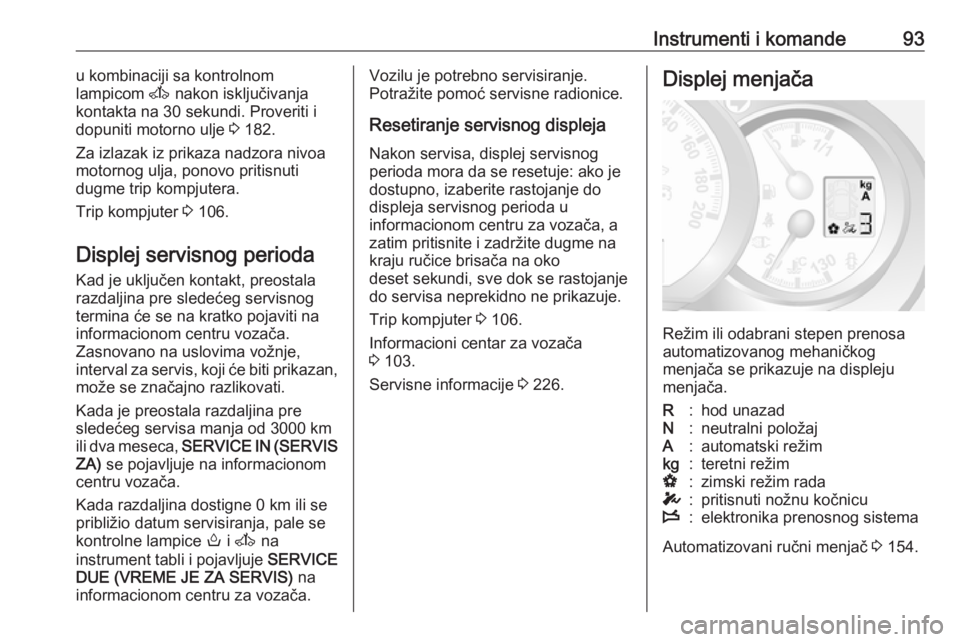

Instrumenti i komande93u kombinaciji sa kontrolnom
lampicom A nakon isključivanja
kontakta na 30 sekundi. Proveriti i
dopuniti motorno ulje 3 182.
Za izlazak iz prikaza nadzora nivoa
motornog ulja, ponovo pritisnuti
dugme trip kompjutera.
Trip kompjuter 3 106.
Displej servisnog perioda Kad je uključen kontakt, preostala
razdaljina pre sledećeg servisnog
termina će se na kratko pojaviti na informacionom centru vozača.
Zasnovano na uslovima vožnje,
interval za servis, koji će biti prikazan,
može se značajno razlikovati.
Kada je preostala razdaljina pre
sledećeg servisa manja od 3000 km
ili dva meseca, SERVICE IN (SERVIS
ZA) se pojavljuje na informacionom
centru vozača.
Kada razdaljina dostigne 0 km ili se
približio datum servisiranja, pale se
kontrolne lampice o i A na
instrument tabli i pojavljuje SERVICE
DUE (VREME JE ZA SERVIS) na
informacionom centru za vozača.Vozilu je potrebno servisiranje.
Potražite pomoć servisne radionice.
Resetiranje servisnog displeja
Nakon servisa, displej servisnog
perioda mora da se resetuje: ako je
dostupno, izaberite rastojanje do
displeja servisnog perioda u
informacionom centru za vozača, a
zatim pritisnite i zadržite dugme na
kraju ručice brisača na oko
deset sekundi, sve dok se rastojanje
do servisa neprekidno ne prikazuje.
Trip kompjuter 3 106.
Informacioni centar za vozača
3 103.
Servisne informacije 3 226.Displej menjača
Režim ili odabrani stepen prenosa
automatizovanog mehaničkog
menjača se prikazuje na displeju
menjača.
R:hod unazadN:neutralni položajA:automatski režimkg:teretni režimV:zimski režim radaT:pritisnuti nožnu kočnicuW:elektronika prenosnog sistema
Automatizovani ručni menjač 3 154.

94Instrumenti i komandeKontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se
razlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja

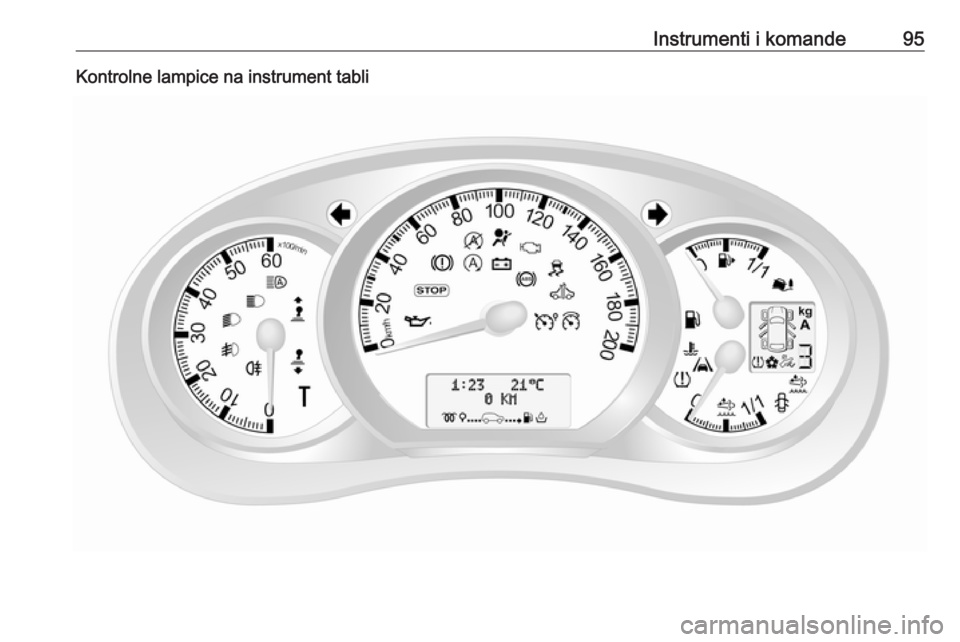

Instrumenti i komande95Kontrolne lampice na instrument tabli

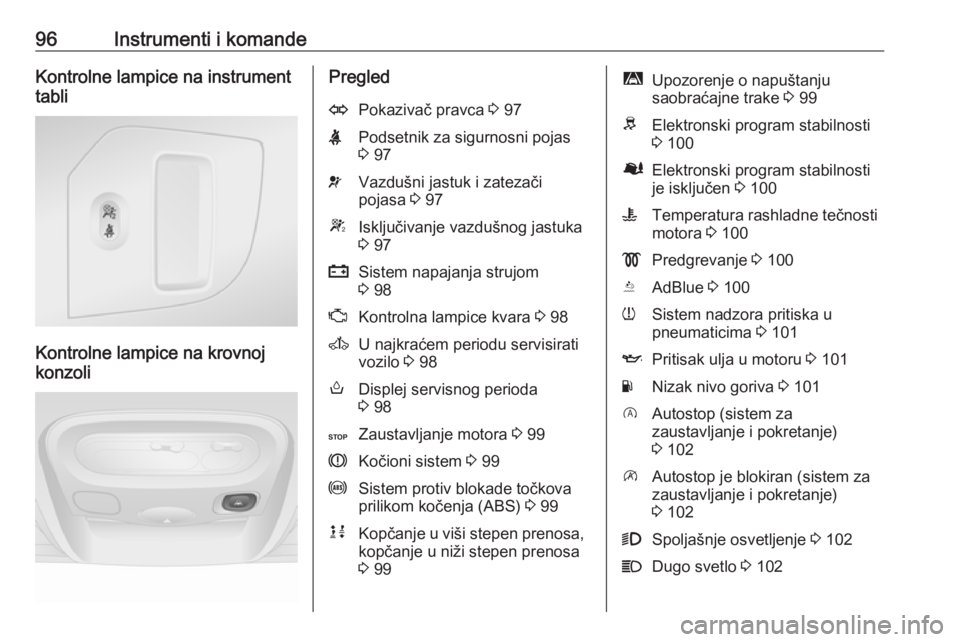

96Instrumenti i komandeKontrolne lampice na instrument
tabli
Kontrolne lampice na krovnoj
konzoli
PregledOPokazivač pravca 3 97XPodsetnik za sigurnosni pojas
3 97vVazdušni jastuk i zatezači
pojasa 3 97WIsključivanje vazdušnog jastuka
3 97pSistem napajanja strujom
3 98ZKontrolna lampice kvara 3 98AU najkraćem periodu servisirati
vozilo 3 98oDisplej servisnog perioda
3 98CZaustavljanje motora 3 99RKočioni sistem 3 99uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 99kjKopčanje u viši stepen prenosa,
kopčanje u niži stepen prenosa
3 99ìUpozorenje o napuštanju
saobraćajne trake 3 99RElektronski program stabilnosti
3 100ØElektronski program stabilnosti
je isključen 3 100WTemperatura rashladne tečnosti
motora 3 100!Predgrevanje 3 100YAdBlue 3 100wSistem nadzora pritiska u
pneumaticima 3 101IPritisak ulja u motoru 3 101YNizak nivo goriva 3 101DAutostop (sistem za
zaustavljanje i pokretanje)
3 102\Autostop je blokiran (sistem za
zaustavljanje i pokretanje)
3 1029Spoljašnje osvetljenje 3 102CDugo svetlo 3 102

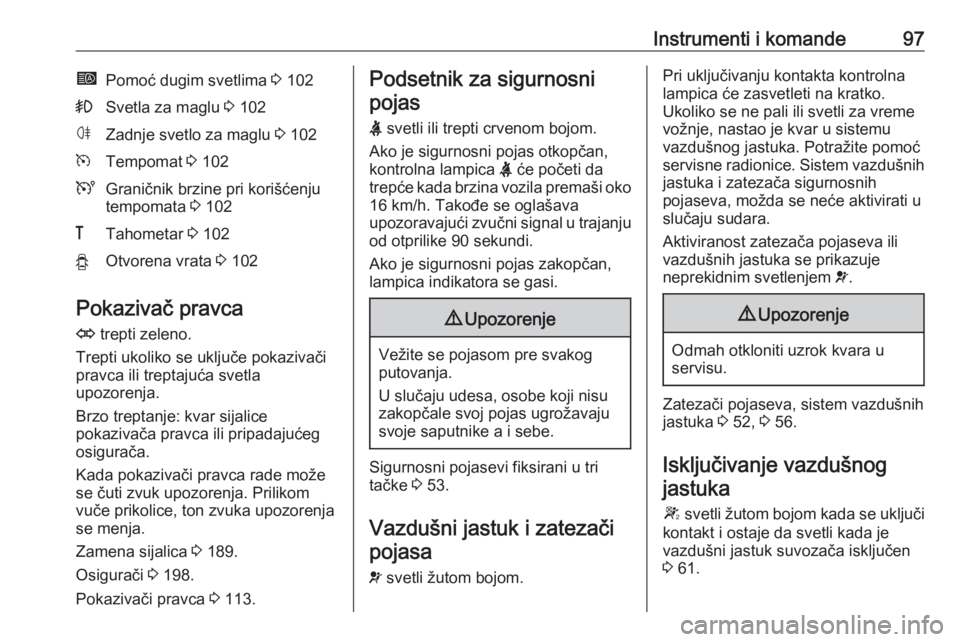

Instrumenti i komande97íPomoć dugim svetlima 3 102>Svetla za maglu 3 102øZadnje svetlo za maglu 3 102mTempomat 3 102UGraničnik brzine pri korišćenju
tempomata 3 102&Tahometar 3 102yOtvorena vrata 3 102
Pokazivač pravca
O trepti zeleno.
Trepti ukoliko se uključe pokazivači pravca ili treptajuća svetla
upozorenja.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača.
Kada pokazivači pravca rade može
se čuti zvuk upozorenja. Prilikom
vuče prikolice, ton zvuka upozorenja
se menja.
Zamena sijalica 3 189.
Osigurači 3 198.
Pokazivači pravca 3 113.
Podsetnik za sigurnosni
pojas
X svetli ili trepti crvenom bojom.
Ako je sigurnosni pojas otkopčan,
kontrolna lampica X će početi da
trepće kada brzina vozila premaši oko
16 km/h. Takođe se oglašava
upozoravajući zvučni signal u trajanju
od otprilike 90 sekundi.
Ako je sigurnosni pojas zakopčan,
lampica indikatora se gasi.9 Upozorenje
Vežite se pojasom pre svakog
putovanja.
U slučaju udesa, osobe koji nisu
zakopčale svoj pojas ugrožavaju
svoje saputnike a i sebe.
Sigurnosni pojasevi fiksirani u tri
tačke 3 53.
Vazdušni jastuk i zatezači pojasa
v svetli žutom bojom.
Pri uključivanju kontakta kontrolna
lampica će zasvetleti na kratko.
Ukoliko se ne pali ili svetli za vreme
vožnje, nastao je kvar u sistemu
vazdušnog jastuka. Potražite pomoć
servisne radionice. Sistem vazdušnih jastuka i zatezača sigurnosnih
pojaseva, možda se neće aktivirati u
slučaju sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 52, 3 56.
Isključivanje vazdušnog jastuka
W svetli žutom bojom kada se uključi
kontakt i ostaje da svetli kada je
vazdušni jastuk suvozača isključen
3 61.

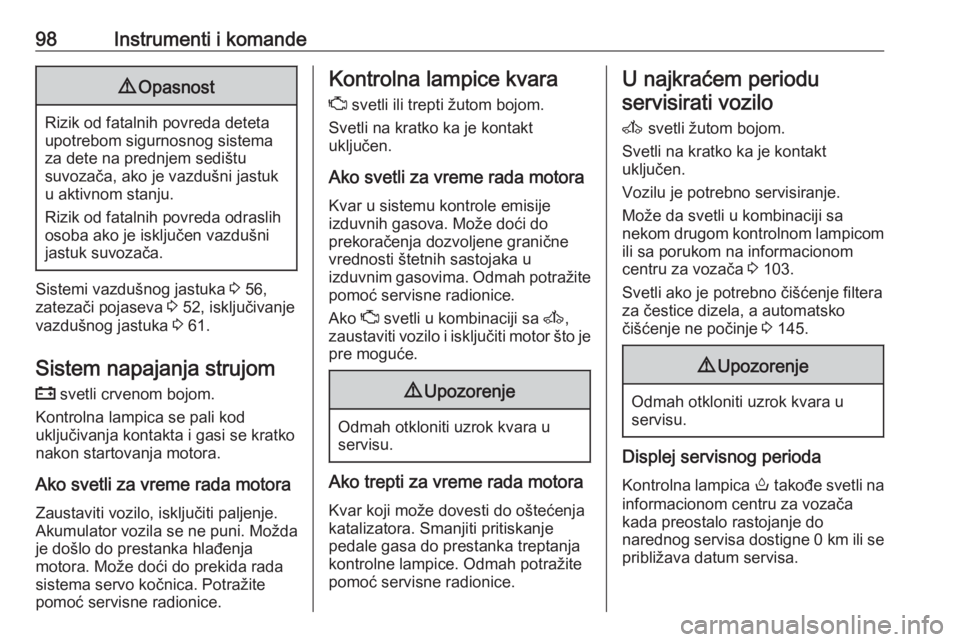

98Instrumenti i komande9Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistemi vazdušnog jastuka 3 56,
zatezači pojaseva 3 52, isključivanje
vazdušnog jastuka 3 61.
Sistem napajanja strujom p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite
pomoć servisne radionice.
Kontrolna lampice kvara
Z svetli ili trepti žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Ako svetli za vreme rada motoraKvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite
pomoć servisne radionice.
Ako Z svetli u kombinaciji sa A,
zaustaviti vozilo i isključiti motor što je pre moguće.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
U najkraćem periodu
servisirati vozilo
A svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Vozilu je potrebno servisiranje.
Može da svetli u kombinaciji sa
nekom drugom kontrolnom lampicom ili sa porukom na informacionom
centru za vozača 3 103.
Svetli ako je potrebno čišćenje filtera za čestice dizela, a automatsko
čišćenje ne počinje 3 145.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Displej servisnog perioda
Kontrolna lampica o takođe svetli na
informacionom centru za vozača
kada preostalo rastojanje do
narednog servisa dostigne 0 km ili se
približava datum servisa.
