OPEL MOVANO_B 2018 Uputstvo za upotrebu (in Serbian)

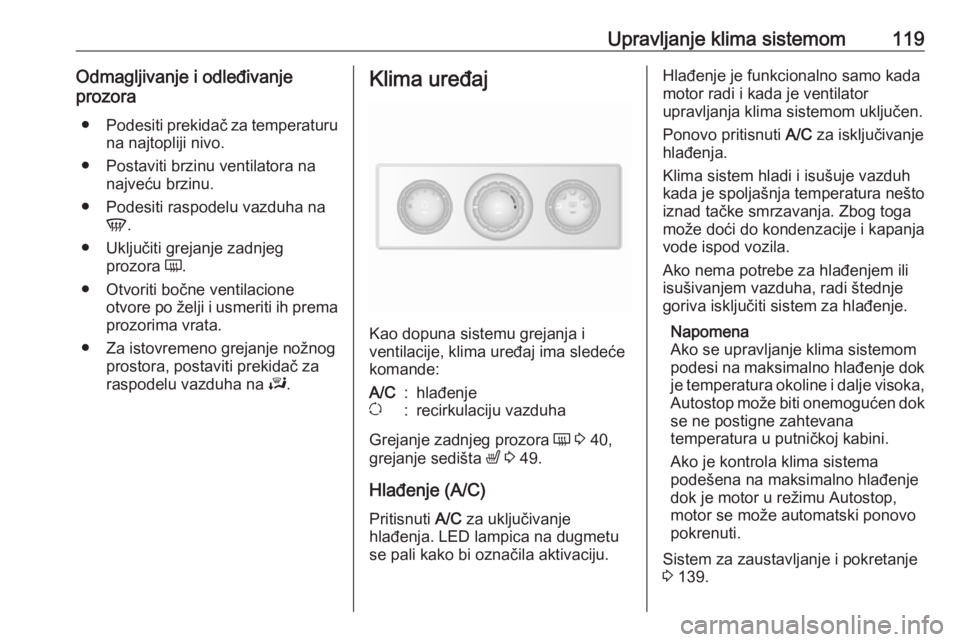

Upravljanje klima sistemom119Odmagljivanje i odleđivanje
prozora
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Podesiti raspodelu vazduha na V.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
● Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
A/C:hlađenjeu:recirkulaciju vazduha
Grejanje zadnjeg prozora Ü 3 40,
grejanje sedišta ß 3 49.
Hlađenje (A/C)
Pritisnuti A/C za uključivanje
hlađenja. LED lampica na dugmetu se pali kako bi označila aktivaciju.
Hlađenje je funkcionalno samo kada
motor radi i kada je ventilator
upravljanja klima sistemom uključen.
Ponovo pritisnuti A/C za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.
Ako nema potrebe za hlađenjem ili
isušivanjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Napomena
Ako se upravljanje klima sistemom
podesi na maksimalno hlađenje dok
je temperatura okoline i dalje visoka, Autostop može biti onemogućen dokse ne postigne zahtevana
temperatura u putničkoj kabini.
Ako je kontrola klima sistema
podešena na maksimalno hlađenje
dok je motor u režimu Autostop, motor se može automatski ponovo
pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.

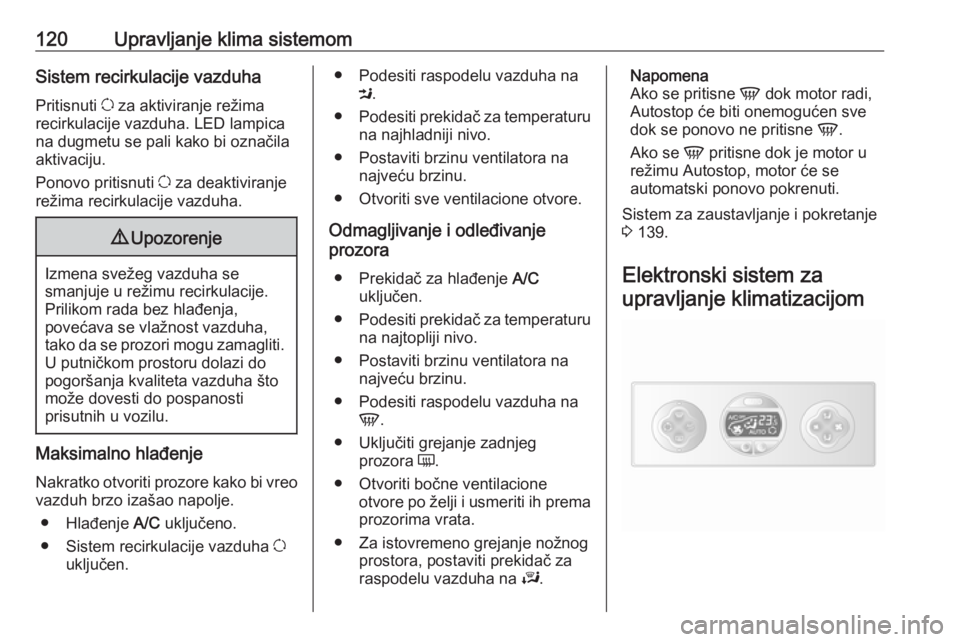

120Upravljanje klima sistemomSistem recirkulacije vazduha
Pritisnuti u za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.
Ponovo pritisnuti u za deaktiviranje
režima recirkulacije vazduha.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo
vazduh brzo izašao napolje.
● Hlađenje A/C uključeno.
● Sistem recirkulacije vazduha u
uključen.
● Podesiti raspodelu vazduha na M.
● Podesiti prekidač za temperaturu
na najhladniji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje
prozora
● Prekidač za hlađenje A/C
uključen.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Podesiti raspodelu vazduha na V.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
● Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.
Elektronski sistem za
upravljanje klimatizacijom

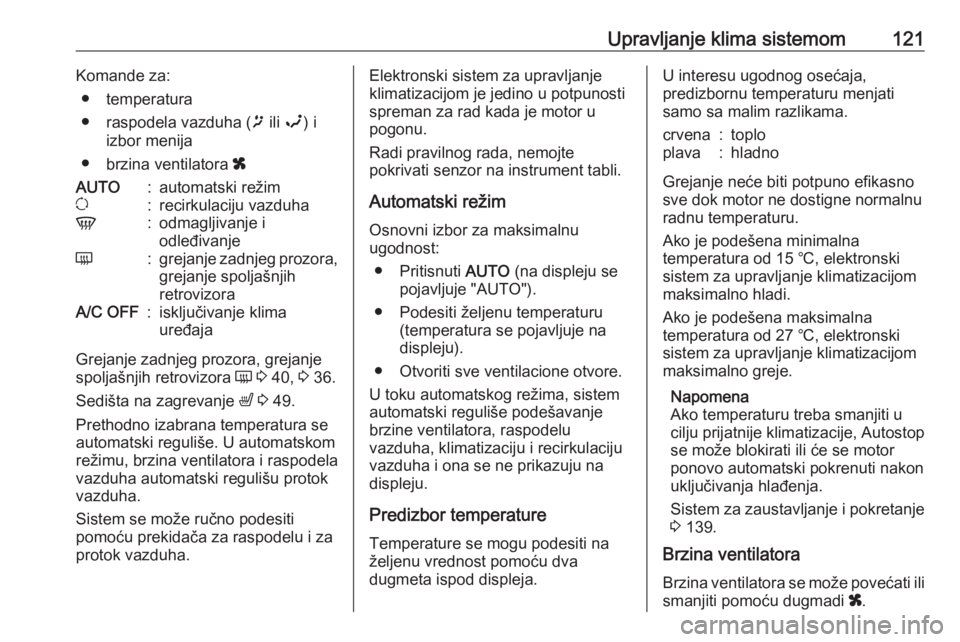

Upravljanje klima sistemom121Komande za:● temperatura
● raspodela vazduha ( ï ili î) i
izbor menija
● brzina ventilatora xAUTO:automatski režimu:recirkulaciju vazduhaV:odmagljivanje i
odleđivanjeÜ:grejanje zadnjeg prozora,
grejanje spoljašnjih
retrovizoraA/C OFF:isključivanje klima
uređaja
Grejanje zadnjeg prozora, grejanje
spoljašnjih retrovizora Ü 3 40, 3 36.
Sedišta na zagrevanje ß 3 49.
Prethodno izabrana temperatura se automatski reguliše. U automatskom
režimu, brzina ventilatora i raspodela
vazduha automatski regulišu protok vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Elektronski sistem za upravljanje
klimatizacijom je jedino u potpunosti
spreman za rad kada je motor u
pogonu.
Radi pravilnog rada, nemojte
pokrivati senzor na instrument tabli.
Automatski režim
Osnovni izbor za maksimalnu
ugodnost:
● Pritisnuti AUTO (na displeju se
pojavljuje "AUTO").
● Podesiti željenu temperaturu (temperatura se pojavljuje na
displeju).
● Otvoriti sve ventilacione otvore.
U toku automatskog režima, sistem
automatski reguliše podešavanje
brzine ventilatora, raspodelu
vazduha, klimatizaciju i recirkulaciju
vazduha i ona se ne prikazuju na
displeju.
Predizbor temperature
Temperature se mogu podesiti na
željenu vrednost pomoću dva
dugmeta ispod displeja.U interesu ugodnog osećaja,
predizbornu temperaturu menjati samo sa malim razlikama.crvena:toploplava:hladno
Grejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Ako je podešena minimalna
temperatura od 15 ℃, elektronski
sistem za upravljanje klimatizacijom
maksimalno hladi.
Ako je podešena maksimalna
temperatura od 27 ℃, elektronski
sistem za upravljanje klimatizacijom
maksimalno greje.
Napomena
Ako temperaturu treba smanjiti u cilju prijatnije klimatizacije, Autostop se može blokirati ili će se motor
ponovo automatski pokrenuti nakon
uključivanja hlađenja.
Sistem za zaustavljanje i pokretanje
3 139.
Brzina ventilatora
Brzina ventilatora se može povećati ili
smanjiti pomoću dugmadi x.

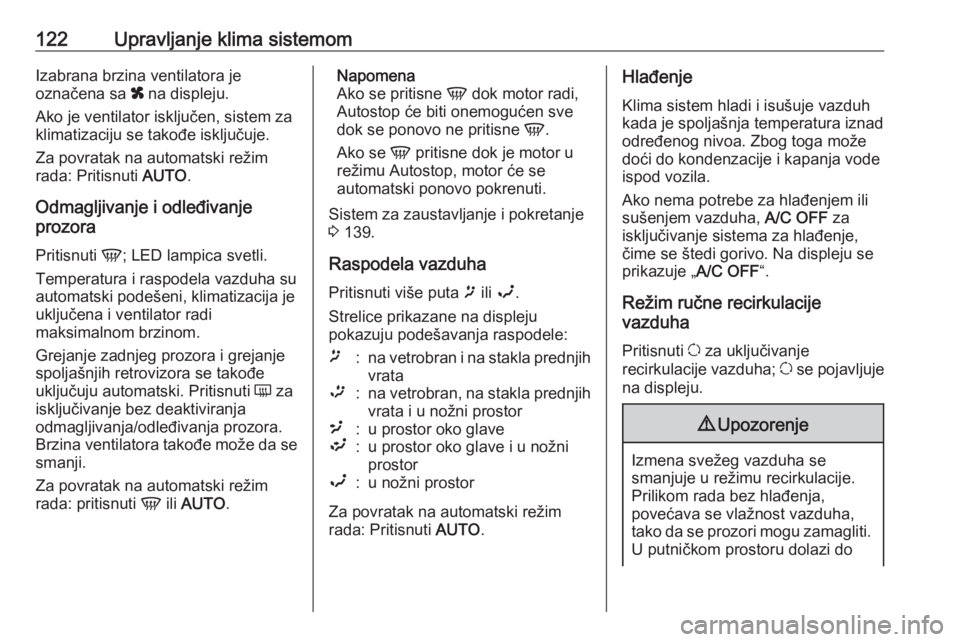

122Upravljanje klima sistemomIzabrana brzina ventilatora je
označena sa x na displeju.
Ako je ventilator isključen, sistem za
klimatizaciju se takođe isključuje.
Za povratak na automatski režim
rada: Pritisnuti AUTO.
Odmagljivanje i odleđivanje
prozora
Pritisnuti V; LED lampica svetli.
Temperatura i raspodela vazduha su automatski podešeni, klimatizacija jeuključena i ventilator radi
maksimalnom brzinom.
Grejanje zadnjeg prozora i grejanje
spoljašnjih retrovizora se takođe
uključuju automatski. Pritisnuti Ü za
isključivanje bez deaktiviranja
odmagljivanja/odleđivanja prozora.
Brzina ventilatora takođe može da se smanji.
Za povratak na automatski režim
rada: pritisnuti V ili AUTO .Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 139.
Raspodela vazduha
Pritisnuti više puta ï ili î.
Strelice prikazane na displeju
pokazuju podešavanja raspodele:ï:na vetrobran i na stakla prednjih
vrata™:na vetrobran, na stakla prednjih
vrata i u nožni prostor²:u prostor oko glave³:u prostor oko glave i u nožni
prostorî:u nožni prostor
Za povratak na automatski režim
rada: Pritisnuti AUTO.
Hlađenje
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, A/C OFF za
isključivanje sistema za hlađenje,
čime se štedi gorivo. Na displeju se
prikazuje „ A/C OFF“.
Režim ručne recirkulacije
vazduha
Pritisnuti u za uključivanje
recirkulacije vazduha; u se pojavljuje
na displeju.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do

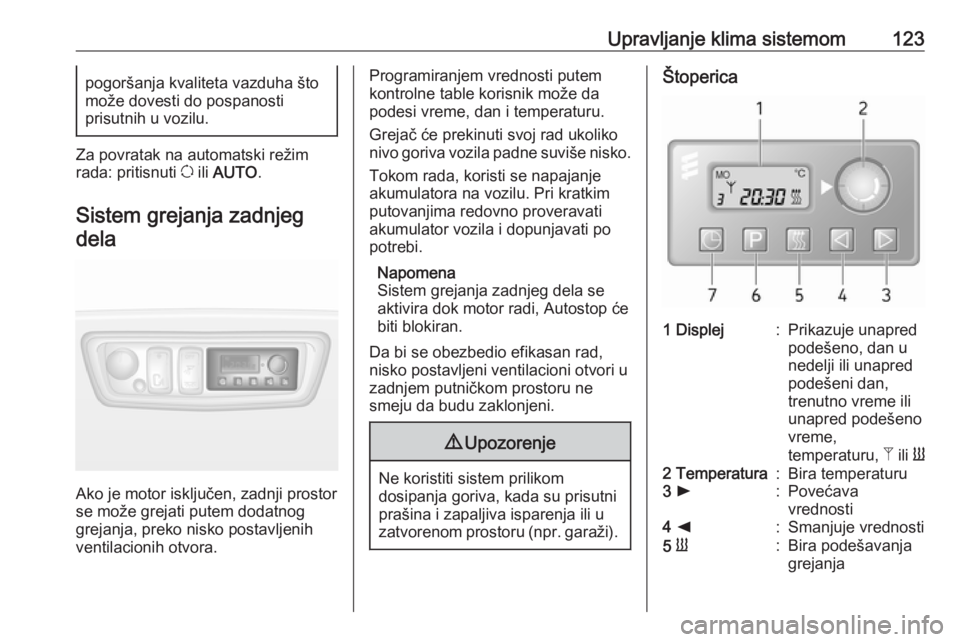

Upravljanje klima sistemom123pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Za povratak na automatski režim
rada: pritisnuti u ili AUTO .
Sistem grejanja zadnjeg dela
Ako je motor isključen, zadnji prostor
se može grejati putem dodatnog
grejanja, preko nisko postavljenih
ventilacionih otvora.
Programiranjem vrednosti putem
kontrolne table korisnik može da
podesi vreme, dan i temperaturu.
Grejač će prekinuti svoj rad ukoliko
nivo goriva vozila padne suviše nisko.
Tokom rada, koristi se napajanjeakumulatora na vozilu. Pri kratkim
putovanjima redovno proveravati
akumulator vozila i dopunjavati po
potrebi.
Napomena
Sistem grejanja zadnjeg dela se aktivira dok motor radi, Autostop će
biti blokiran.
Da bi se obezbedio efikasan rad,
nisko postavljeni ventilacioni otvori u
zadnjem putničkom prostoru ne
smeju da budu zaklonjeni.9 Upozorenje
Ne koristiti sistem prilikom
dosipanja goriva, kada su prisutni
prašina i zapaljiva isparenja ili u
zatvorenom prostoru (npr. garaži).
Štoperica1 Displej:Prikazuje unapred
podešeno, dan u
nedelji ili unapred
podešeni dan,
trenutno vreme ili
unapred podešeno
vreme,
temperaturu, Z ili Y2 Temperatura:Bira temperaturu3 l:Povećava
vrednosti4 k:Smanjuje vrednosti5 Y:Bira podešavanja
grejanja

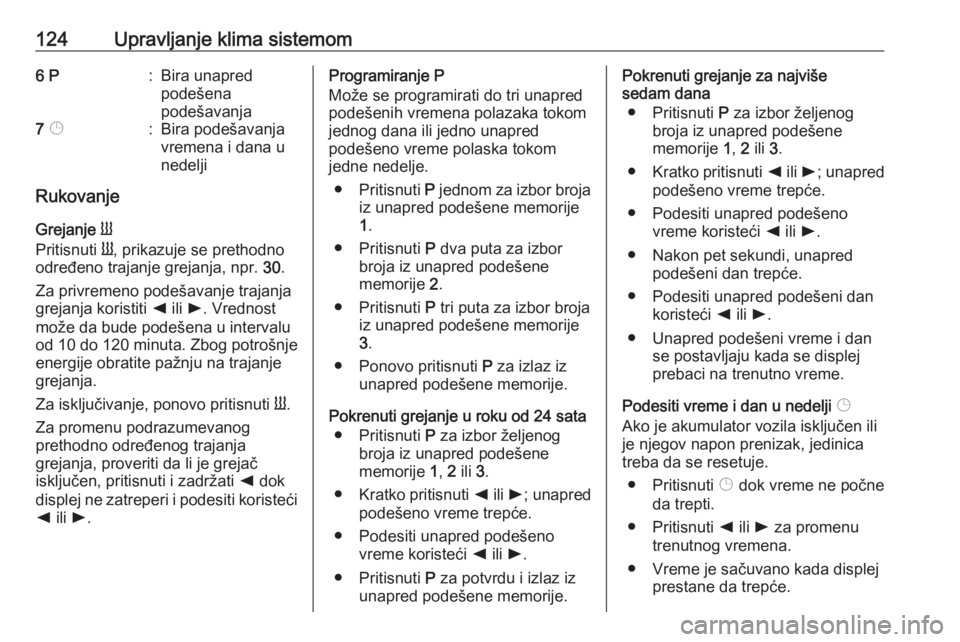

124Upravljanje klima sistemom6 P:Bira unapred
podešena
podešavanja7 Þ:Bira podešavanja
vremena i dana u
nedelji
Rukovanje
Grejanje Y
Pritisnuti Y, prikazuje se prethodno
određeno trajanje grejanja, npr. 30.
Za privremeno podešavanje trajanja
grejanja koristiti k ili l. Vrednost
može da bude podešena u intervalu
od 10 do 120 minuta. Zbog potrošnje
energije obratite pažnju na trajanje
grejanja.
Za isključivanje, ponovo pritisnuti Y.
Za promenu podrazumevanog
prethodno određenog trajanja
grejanja, proveriti da li je grejač
isključen, pritisnuti i zadržati k dok
displej ne zatreperi i podesiti koristeći k ili l.
Programiranje P
Može se programirati do tri unapred
podešenih vremena polazaka tokom
jednog dana ili jedno unapred
podešeno vreme polaska tokom
jedne nedelje.
● Pritisnuti P jednom za izbor broja
iz unapred podešene memorije
1 .
● Pritisnuti P dva puta za izbor
broja iz unapred podešene
memorije 2.
● Pritisnuti P tri puta za izbor broja
iz unapred podešene memorije
3 .
● Ponovo pritisnuti P za izlaz iz
unapred podešene memorije.
Pokrenuti grejanje u roku od 24 sata ● Pritisnuti P za izbor željenog
broja iz unapred podešene
memorije 1, 2 ili 3.
● Kratko pritisnuti k ili l; unapred
podešeno vreme trepće.
● Podesiti unapred podešeno vreme koristeći k ili l.
● Pritisnuti P za potvrdu i izlaz iz
unapred podešene memorije.Pokrenuti grejanje za najviše
sedam dana
● Pritisnuti P za izbor željenog
broja iz unapred podešene
memorije 1, 2 ili 3.
● Kratko pritisnuti k ili l; unapred
podešeno vreme trepće.
● Podesiti unapred podešeno vreme koristeći k ili l.
● Nakon pet sekundi, unapred podešeni dan trepće.
● Podesiti unapred podešeni dan koristeći k ili l.
● Unapred podešeni vreme i dan se postavljaju kada se displej
prebaci na trenutno vreme.
Podesiti vreme i dan u nedelji Þ
Ako je akumulator vozila isključen ili
je njegov napon prenizak, jedinica
treba da se resetuje.
● Pritisnuti Þ dok vreme ne počne
da trepti.
● Pritisnuti k ili l za promenu
trenutnog vremena.
● Vreme je sačuvano kada displej prestane da trepće.

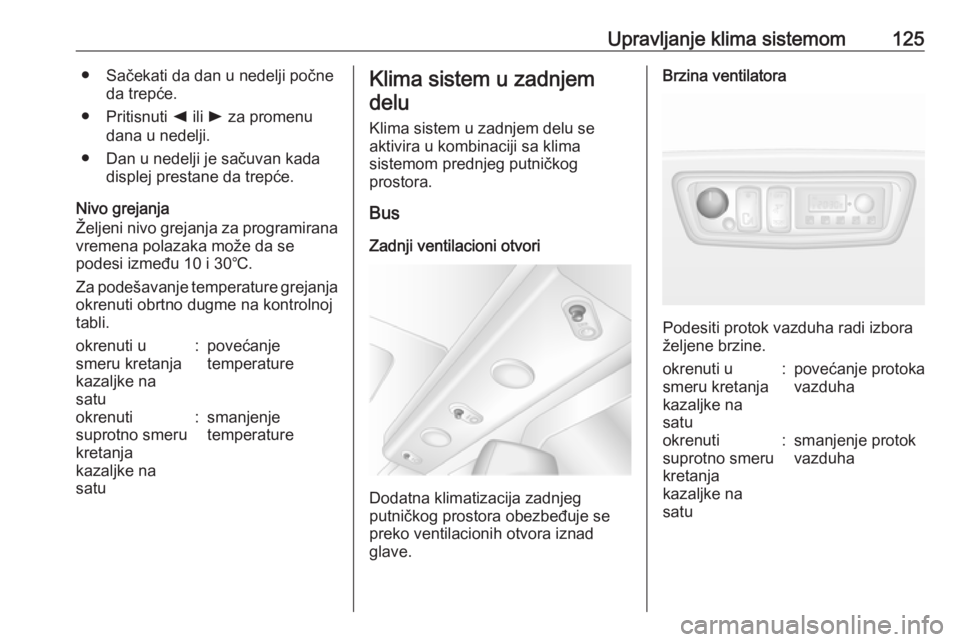

Upravljanje klima sistemom125● Sačekati da dan u nedelji počneda trepće.
● Pritisnuti k ili l za promenu
dana u nedelji.
● Dan u nedelji je sačuvan kada displej prestane da trepće.
Nivo grejanja
Željeni nivo grejanja za programirana
vremena polazaka može da se
podesi između 10 i 30℃.
Za podešavanje temperature grejanja
okrenuti obrtno dugme na kontrolnoj
tabli.okrenuti u
smeru kretanja
kazaljke na
satu:povećanje
temperatureokrenuti
suprotno smeru
kretanja
kazaljke na
satu:smanjenje
temperatureKlima sistem u zadnjem
delu
Klima sistem u zadnjem delu se
aktivira u kombinaciji sa klima
sistemom prednjeg putničkog
prostora.
Bus
Zadnji ventilacioni otvori
Dodatna klimatizacija zadnjeg
putničkog prostora obezbeđuje se
preko ventilacionih otvora iznad
glave.
Brzina ventilatora
Podesiti protok vazduha radi izbora
željene brzine.
okrenuti u
smeru kretanja
kazaljke na
satu:povećanje protoka
vazduhaokrenuti
suprotno smeru
kretanja
kazaljke na
satu:smanjenje protok
vazduha

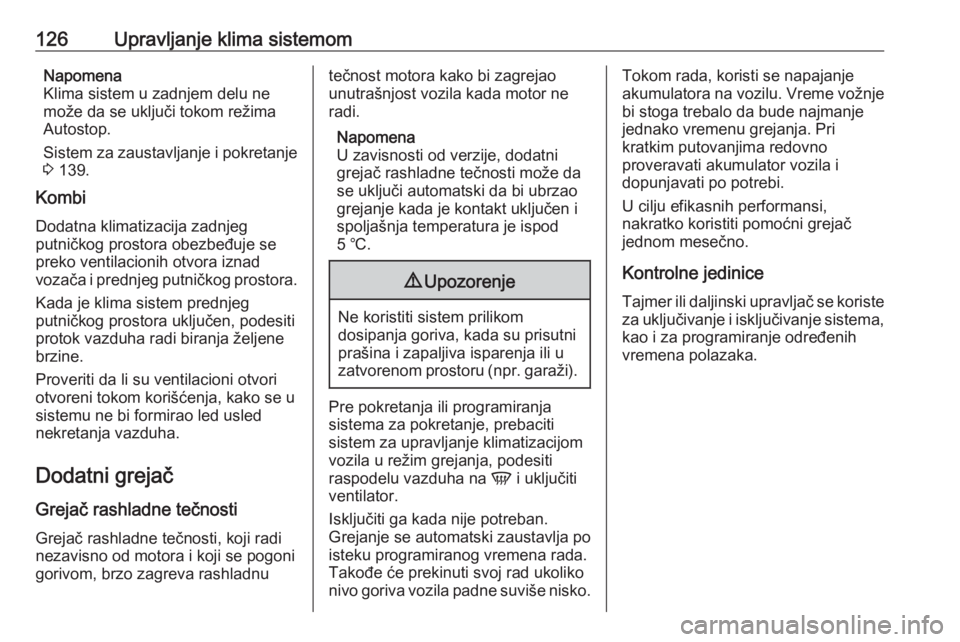

126Upravljanje klima sistemomNapomena
Klima sistem u zadnjem delu ne može da se uključi tokom režima
Autostop.
Sistem za zaustavljanje i pokretanje
3 139.
Kombi
Dodatna klimatizacija zadnjeg
putničkog prostora obezbeđuje se
preko ventilacionih otvora iznad
vozača i prednjeg putničkog prostora.
Kada je klima sistem prednjeg
putničkog prostora uključen, podesiti
protok vazduha radi biranja željene
brzine.
Proveriti da li su ventilacioni otvori
otvoreni tokom korišćenja, kako se u sistemu ne bi formirao led usled
nekretanja vazduha.
Dodatni grejač Grejač rashladne tečnosti
Grejač rashladne tečnosti, koji radi
nezavisno od motora i koji se pogoni
gorivom, brzo zagreva rashladnutečnost motora kako bi zagrejao
unutrašnjost vozila kada motor ne
radi.
Napomena
U zavisnosti od verzije, dodatni
grejač rashladne tečnosti može da
se uključi automatski da bi ubrzao
grejanje kada je kontakt uključen i
spoljašnja temperatura je ispod
5 ℃.9 Upozorenje
Ne koristiti sistem prilikom
dosipanja goriva, kada su prisutni
prašina i zapaljiva isparenja ili u
zatvorenom prostoru (npr. garaži).
Pre pokretanja ili programiranja
sistema za pokretanje, prebaciti
sistem za upravljanje klimatizacijom
vozila u režim grejanja, podesiti
raspodelu vazduha na V i uključiti
ventilator.
Isključiti ga kada nije potreban.
Grejanje se automatski zaustavlja po
isteku programiranog vremena rada.
Takođe će prekinuti svoj rad ukoliko
nivo goriva vozila padne suviše nisko.
Tokom rada, koristi se napajanje akumulatora na vozilu. Vreme vožnje
bi stoga trebalo da bude najmanje
jednako vremenu grejanja. Pri
kratkim putovanjima redovno
proveravati akumulator vozila i
dopunjavati po potrebi.
U cilju efikasnih performansi,
nakratko koristiti pomoćni grejač
jednom mesečno.
Kontrolne jedinice Tajmer ili daljinski upravljač se koriste
za uključivanje i isključivanje sistema, kao i za programiranje određenih
vremena polazaka.

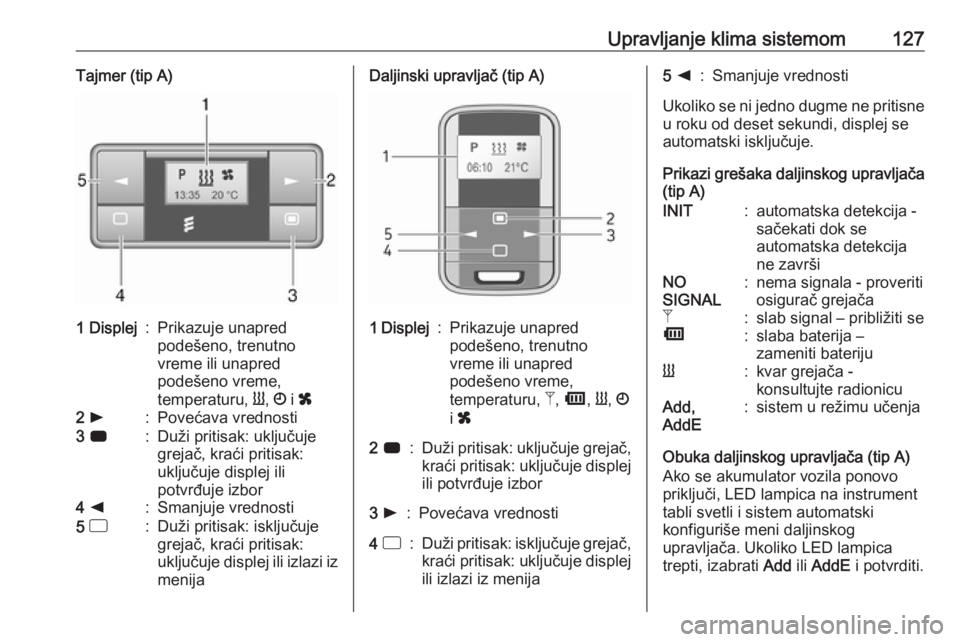

Upravljanje klima sistemom127Tajmer (tip A)1 Displej:Prikazuje unapred
podešeno, trenutno
vreme ili unapred
podešeno vreme,
temperaturu, Y, Ö i x2 l:Povećava vrednosti3 7:Duži pritisak: uključuje
grejač, kraći pritisak:
uključuje displej ili
potvrđuje izbor4 k:Smanjuje vrednosti5 d:Duži pritisak: isključuje
grejač, kraći pritisak:
uključuje displej ili izlazi iz menijaDaljinski upravljač (tip A)1 Displej:Prikazuje unapred
podešeno, trenutno
vreme ili unapred
podešeno vreme,
temperaturu, Z, Ü , Y , Ö
i x2 7:Duži pritisak: uključuje grejač,
kraći pritisak: uključuje displej ili potvrđuje izbor3 l:Povećava vrednosti4 d:Duži pritisak: isključuje grejač,
kraći pritisak: uključuje displej
ili izlazi iz menija5 k:Smanjuje vrednosti
Ukoliko se ni jedno dugme ne pritisne
u roku od deset sekundi, displej se
automatski isključuje.
Prikazi grešaka daljinskog upravljača
(tip A)
INIT:automatska detekcija -
sačekati dok se
automatska detekcija
ne završiNO
SIGNAL:nema signala - proveriti
osigurač grejačaZ:slab signal – približiti seÜ:slaba baterija –
zameniti baterijuY:kvar grejača -
konsultujte radionicuAdd,
AddE:sistem u režimu učenja
Obuka daljinskog upravljača (tip A)
Ako se akumulator vozila ponovopriključi, LED lampica na instrument
tabli svetli i sistem automatski
konfiguriše meni daljinskog
upravljača. Ukoliko LED lampica
trepti, izabrati Add ili AddE i potvrditi.

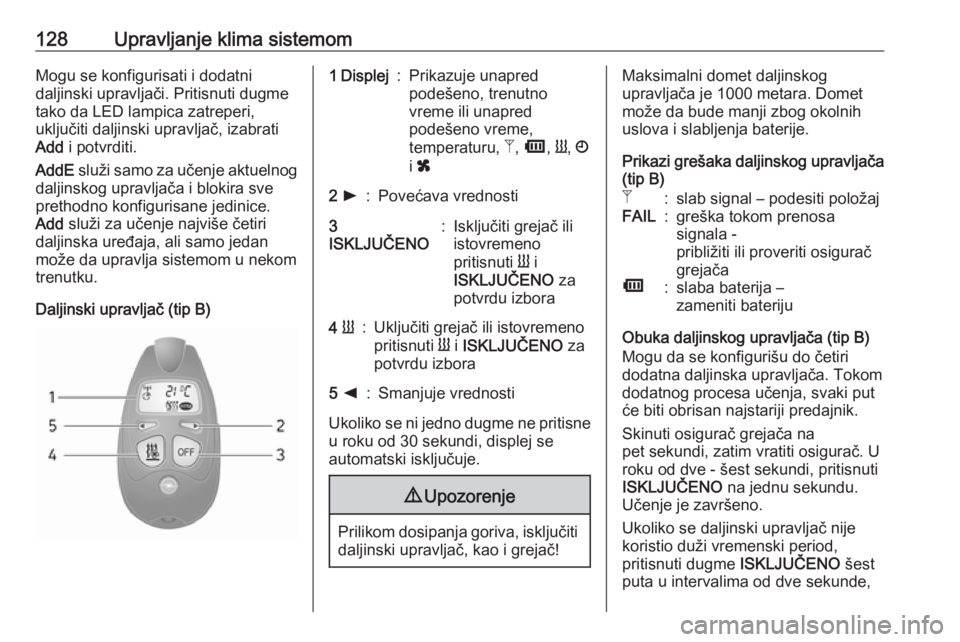

128Upravljanje klima sistemomMogu se konfigurisati i dodatni
daljinski upravljači. Pritisnuti dugme
tako da LED lampica zatreperi,
uključiti daljinski upravljač, izabrati
Add i potvrditi.
AddE služi samo za učenje aktuelnog
daljinskog upravljača i blokira sve
prethodno konfigurisane jedinice.
Add služi za učenje najviše četiri
daljinska uređaja, ali samo jedan
može da upravlja sistemom u nekom
trenutku.
Daljinski upravljač (tip B)1 Displej:Prikazuje unapred
podešeno, trenutno
vreme ili unapred
podešeno vreme,
temperaturu, Z, Ü , Y , Ö
i x2 l:Povećava vrednosti3
ISKLJUČENO:Isključiti grejač ili
istovremeno
pritisnuti Y i
ISKLJUČENO za
potvrdu izbora4 Y:Uključiti grejač ili istovremeno
pritisnuti Y i ISKLJUČENO za
potvrdu izbora5 k:Smanjuje vrednosti
Ukoliko se ni jedno dugme ne pritisne
u roku od 30 sekundi, displej se
automatski isključuje.
9 Upozorenje
Prilikom dosipanja goriva, isključiti
daljinski upravljač, kao i grejač!
Maksimalni domet daljinskog
upravljača je 1000 metara. Domet
može da bude manji zbog okolnih
uslova i slabljenja baterije.
Prikazi grešaka daljinskog upravljača
(tip B)Z:slab signal – podesiti položajFAIL:greška tokom prenosa
signala -
približiti ili proveriti osigurač
grejačaÜ:slaba baterija –
zameniti bateriju
Obuka daljinskog upravljača (tip B)
Mogu da se konfigurišu do četiri
dodatna daljinska upravljača. Tokom dodatnog procesa učenja, svaki put
će biti obrisan najstariji predajnik.
Skinuti osigurač grejača na
pet sekundi, zatim vratiti osigurač. U
roku od dve - šest sekundi, pritisnuti ISKLJUČENO na jednu sekundu.
Učenje je završeno.
Ukoliko se daljinski upravljač nije koristio duži vremenski period,
pritisnuti dugme ISKLJUČENO šest
puta u intervalima od dve sekunde,
