Клімат-контроль139Z:слабкий сигнал -
перемістіть ближчеÜ:низький заряд
батарейки -
замініть батарейкуY:несправність
обігрівача -
зверніться на станцію
технічного
обслуговуванняAdd,
AddE:система перебуває в
режимі навчання
Програмування пульта
дистанційного керування (тип А)
Якщо акумулятор автомобіля був
від’єднаний, індикатор у кнопці на
приладовій панелі засвічується, і
система налаштує меню
дистанційного керування
автоматично. Якщо індикатор
блимає, виберіть Add або AddE і
підтвердьте вибір.
Також можна налаштувати
додаткові пульти ДК. Натисніть і
утримуйте кнопку, доки індикатор
не почне миготіти, увімкніть
дистанційне керування, виберіть
Add і підтвердьте вибір.
AddE програмує лише поточний
пульт дистанційного керування і
блокує усі раніше сконфігуровані
пульти. Функція Add дозволяє
запрограмувати до чотирьох
пультів, але одночасно керувати
системою з кількох пультів не
можна.

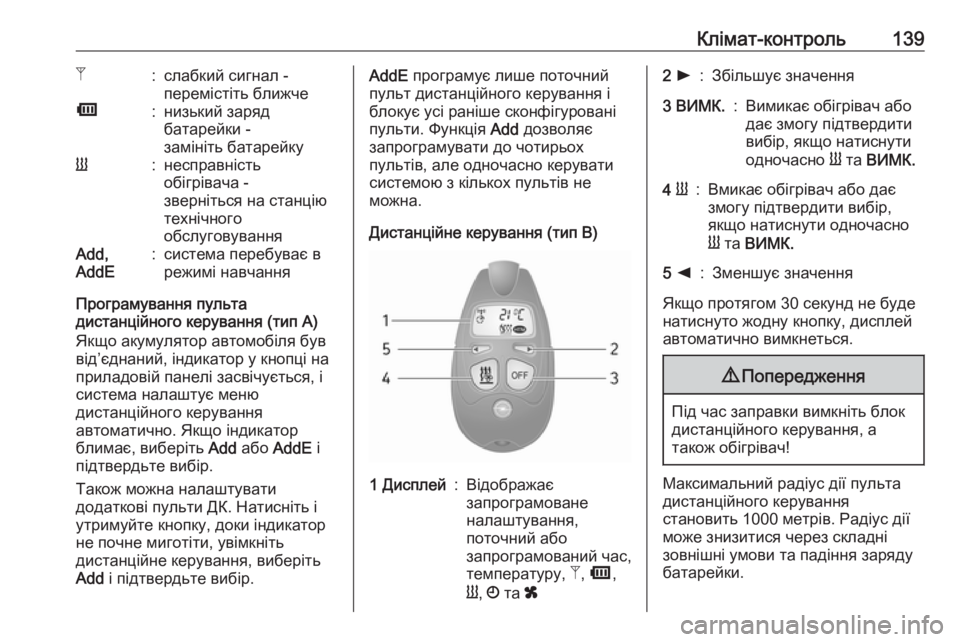

Дистанційне керування (тип B)1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Z, Ü ,
Y , Ö та x2 l:Збільшує значення3 ВИМК.:Вимикає обігрівач або
дає змогу підтвердити
вибір, якщо натиснути
одночасно Y та ВИМК.4 Y:Вмикає обігрівач або дає
змогу підтвердити вибір,
якщо натиснути одночасно
Y та ВИМК.5 k:Зменшує значення
Якщо протягом 30 секунд не буде
натиснуто жодну кнопку, дисплей
автоматично вимкнеться.
9 Попередження
Під час заправки вимкніть блок
дистанційного керування, а
також обігрівач!
Максимальний радіус дії пульта дистанційного керування
становить 1000 метрів. Радіус дії
може знизитися через складні
зовнішні умови та падіння заряду
батарейки.

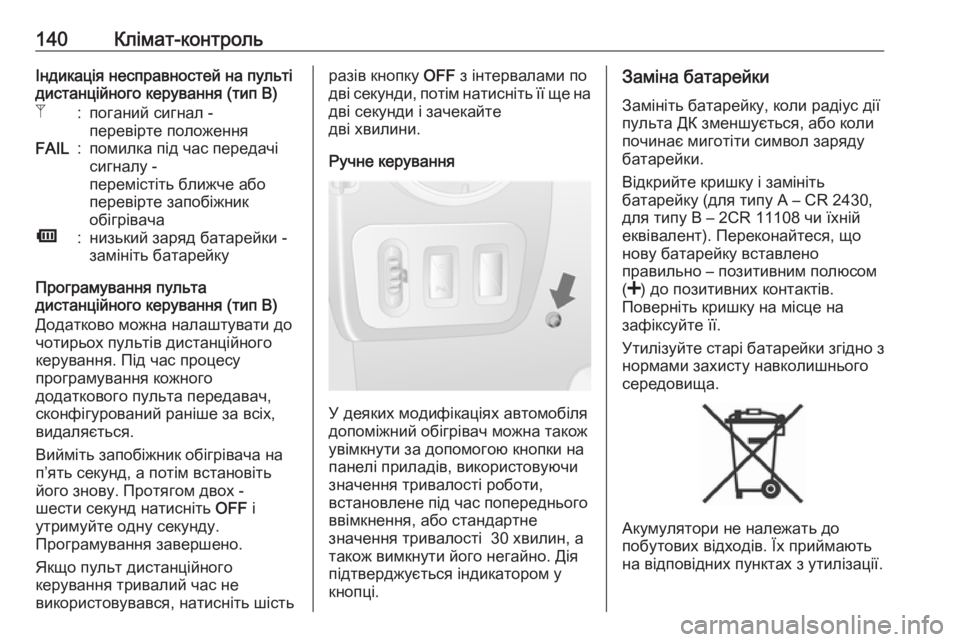

140Клімат-контрольІндикація несправностей на пульті
дистанційного керування (тип В)Z:поганий сигнал -
перевірте положенняFAIL:помилка під час передачі
сигналу -
перемістіть ближче або
перевірте запобіжник
обігрівачаÜ:низький заряд батарейки -
замініть батарейку
Програмування пульта
дистанційного керування (тип В)
Додатково можна налаштувати до
чотирьох пультів дистанційного
керування. Під час процесу
програмування кожного
додаткового пульта передавач,
сконфігурований раніше за всіх,
видаляється.
Вийміть запобіжник обігрівача на
п’ять секунд, а потім встановіть
його знову. Протягом двох -
шести секунд натисніть OFF і
утримуйте одну секунду.
Програмування завершено.
Якщо пульт дистанційного
керування тривалий час не
використовувався, натисніть шість
разів кнопку OFF з інтервалами по
дві секунди, потім натисніть її ще на
дві секунди і зачекайте
дві хвилини.
Ручне керування
У деяких модифікаціях автомобіля
допоміжний обігрівач можна також увімкнути за допомогою кнопки на
панелі приладів, використовуючи
значення тривалості роботи,
встановлене під час попереднього ввімкнення, або стандартне
значення тривалості 30 хвилин, а
також вимкнути його негайно. Дія
підтверджується індикатором у
кнопці.
Заміна батарейки
Замініть батарейку, коли радіус дії
пульта ДК зменшується, або коли
починає миготіти символ заряду
батарейки.
Відкрийте кришку і замініть
батарейку (для типу A – CR 2430, для типу B – 2CR 11108 чи їхній
еквівалент). Переконайтеся, що
нову батарейку вставлено
правильно – позитивним полюсом
( < ) до позитивних контактів.
Поверніть кришку на місце на
зафіксуйте її.
Утилізуйте старі батарейки згідно з нормами захисту навколишнього
середовища.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.

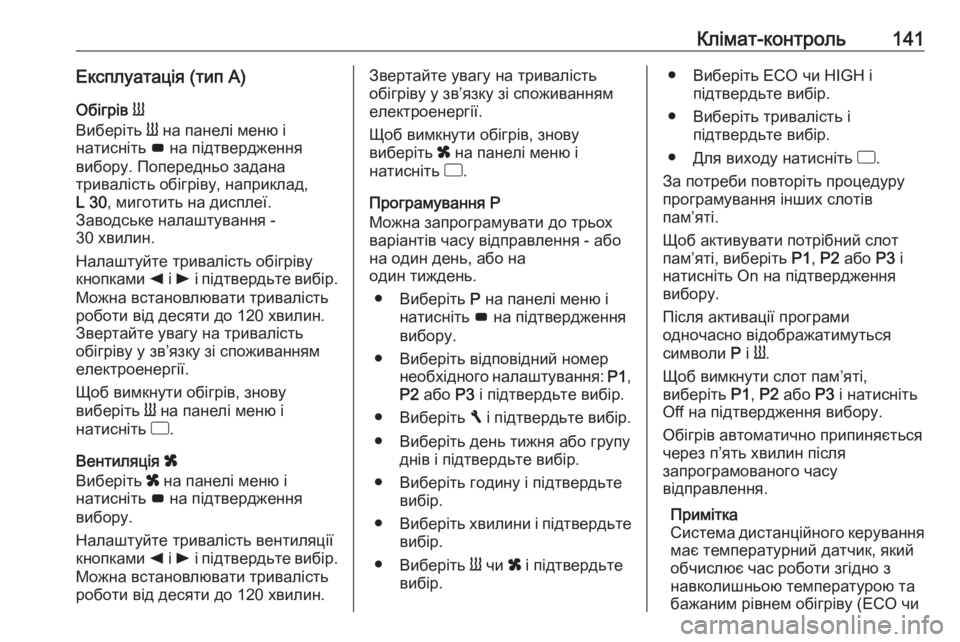

Клімат-контроль141Експлуатація (тип А)Обігрів Y
Виберіть Y на панелі меню і
натисніть G на підтвердження
вибору. Попередньо задана
тривалість обігріву, наприклад,
L 30 , миготить на дисплеї.
Заводське налаштування -
30 хвилин.
Налаштуйте тривалість обігріву
кнопками k і l і підтвердьте вибір.
Можна встановлювати тривалість
роботи від десяти до 120 хвилин.
Звертайте увагу на тривалість
обігріву у зв’язку зі споживанням
електроенергії.
Щоб вимкнути обігрів, знову
виберіть Y на панелі меню і
натисніть d.
Вентиляція x
Виберіть x на панелі меню і
натисніть G на підтвердження
вибору.
Налаштуйте тривалість вентиляції
кнопками k і l і підтвердьте вибір.
Можна встановлювати тривалість
роботи від десяти до 120 хвилин.Звертайте увагу на тривалість
обігріву у зв’язку зі споживанням
електроенергії.
Щоб вимкнути обігрів, знову
виберіть x на панелі меню і
натисніть d.
Програмування P
Можна запрограмувати до трьох
варіантів часу відправлення - або
на один день, або на
один тиждень.
● Виберіть P на панелі меню і
натисніть G на підтвердження
вибору.
● Виберіть відповідний номер необхідного налаштування: P1,
P2 або P3 і підтвердьте вибір.
● Виберіть F і підтвердьте вибір.
● Виберіть день тижня або групу днів і підтвердьте вибір.
● Виберіть годину і підтвердьте вибір.
● Виберіть хвилини і підтвердьте
вибір.
● Виберіть Y чи x і підтвердьте
вибір.● Виберіть ECO чи HIGH і підтвердьте вибір.
● Виберіть тривалість і підтвердьте вибір.
● Для виходу натисніть d.
За потреби повторіть процедуру програмування інших слотів
пам’яті.
Щоб активувати потрібний слот
пам’яті, виберіть P1, P2 або P3 і
натисніть On на підтвердження
вибору.
Після активації програми
одночасно відображатимуться
символи P і Y.
Щоб вимкнути слот пам’яті,
виберіть P1, P2 або P3 і натисніть
Off на підтвердження вибору.
Обігрів автоматично припиняється
через п’ять хвилин після
запрограмованого часу
відправлення.
Примітка
Система дистанційного керування
має температурний датчик, який
обчислює час роботи згідно з
навколишньою температурою та
бажаним рівнем обігріву (ECO чи

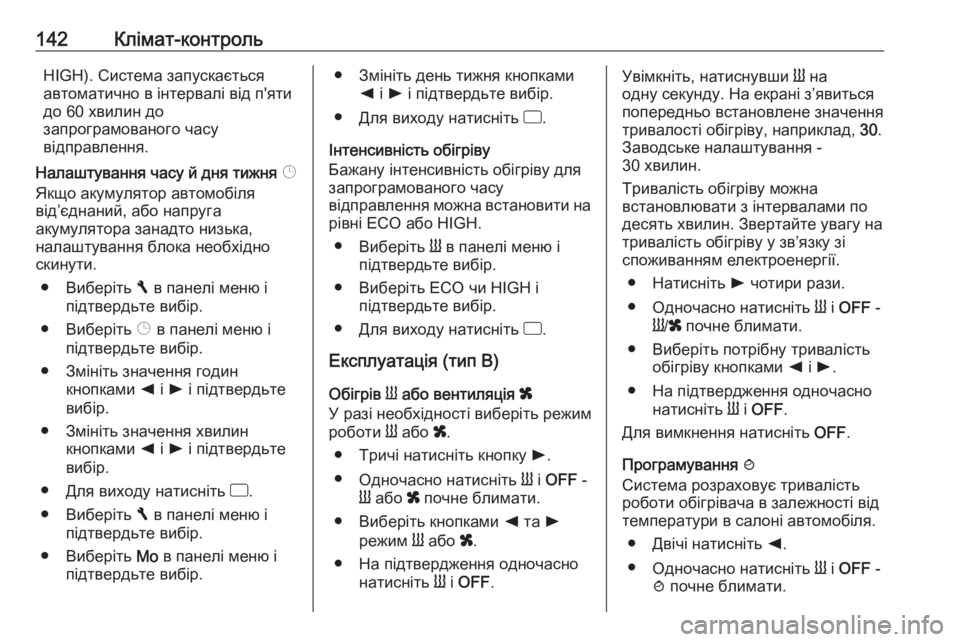

142Клімат-контрольHIGH). Система запускається
автоматично в інтервалі від п'яти
до 60 хвилин до
запрограмованого часу
відправлення.
Налаштування часу й дня тижня Þ
Якщо акумулятор автомобіля
від’єднаний, або напруга
акумулятора занадто низька,
налаштування блока необхідно
скинути.
● Виберіть F в панелі меню і
підтвердьте вибір.
● Виберіть Þ в панелі меню і
підтвердьте вибір.
● Змініть значення годин кнопками k і l і підтвердьте
вибір.
● Змініть значення хвилин кнопками k і l і підтвердьте
вибір.
● Для виходу натисніть d.
● Виберіть F в панелі меню і
підтвердьте вибір.
● Виберіть Mo в панелі меню і
підтвердьте вибір.● Змініть день тижня кнопками k і l і підтвердьте вибір.
● Для виходу натисніть d.
Інтенсивність обігріву
Бажану інтенсивність обігріву для
запрограмованого часу
відправлення можна встановити на рівні ECO або HIGH.
● Виберіть Y в панелі меню і
підтвердьте вибір.
● Виберіть ECO чи HIGH і підтвердьте вибір.
● Для виходу натисніть d.
Експлуатація (тип В)
Обігрів Y або вентиляція x
У разі необхідності виберіть режим
роботи Y або x.
● Тричі натисніть кнопку l.
● Одночасно натисніть Y і OFF -
Y або x почне блимати.
● Виберіть кнопками k та l
режим Y або x.
● На підтвердження одночасно натисніть Y і OFF .Увімкніть, натиснувши
Y на
одну секунду. На екрані з’явиться
попередньо встановлене значення
тривалості обігріву, наприклад, 30.
Заводське налаштування -
30 хвилин.
Тривалість обігріву можна
встановлювати з інтервалами по
десять хвилин. Звертайте увагу на
тривалість обігріву у зв’язку зі
споживанням електроенергії.
● Натисніть l чотири рази.
● Одночасно натисніть Y і OFF -
Y /x почне блимати.
● Виберіть потрібну тривалість обігріву кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Для вимкнення натисніть OFF.
Програмування y
Система розраховує тривалість роботи обігрівача в залежності від
температури в салоні автомобіля.
● Двічі натисніть k.
● Одночасно натисніть Y і OFF -
y почне блимати.

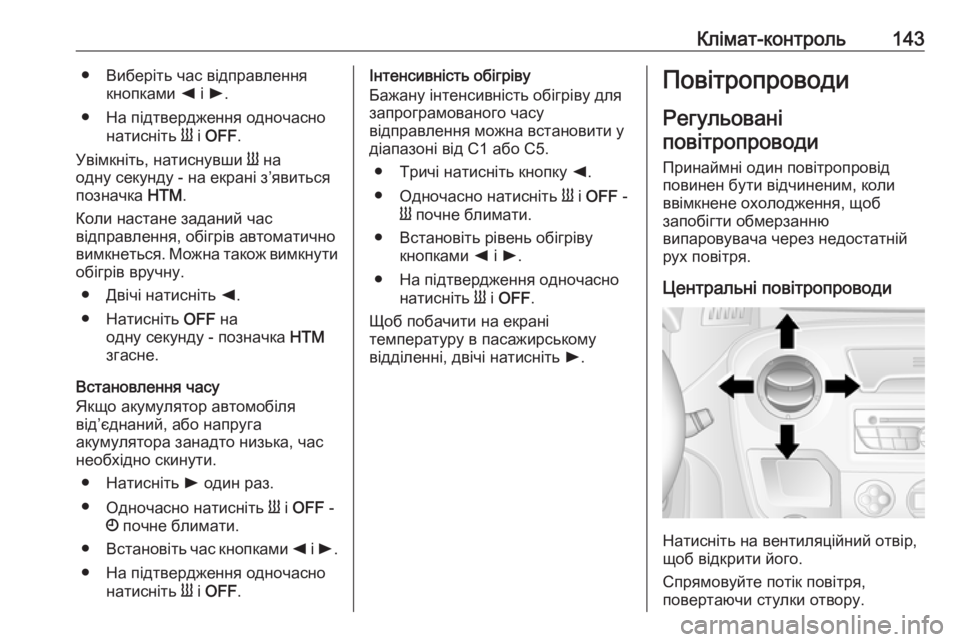

Клімат-контроль143● Виберіть час відправленнякнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Увімкніть, натиснувши Y на
одну секунду - на екрані з’явиться
позначка HTM.
Коли настане заданий час
відправлення, обігрів автоматично
вимкнеться. Можна також вимкнути
обігрів вручну.
● Двічі натисніть k.
● Натисніть OFF на
одну секунду - позначка HTM
згасне.
Встановлення часу
Якщо акумулятор автомобіля
від’єднаний, або напруга
акумулятора занадто низька, час
необхідно скинути.
● Натисніть l один раз.
● Одночасно натисніть Y і OFF -
Ö почне блимати.
● Встановіть час кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .Інтенсивність обігріву
Бажану інтенсивність обігріву для запрограмованого часу
відправлення можна встановити у
діапазоні від C1 або C5.
● Тричі натисніть кнопку k.
● Одночасно натисніть Y і OFF -
Y почне блимати.
● Встановіть рівень обігріву кнопками k і l .
● На підтвердження одночасно натисніть Y і OFF .
Щоб побачити на екрані
температуру в пасажирському
відділенні, двічі натисніть l.Повітропроводи
Регульовані
повітропроводи
Принаймні один повітропровід
повинен бути відчиненим, коли
ввімкнене охолодження, щоб
запобігти обмерзанню
випаровувача через недостатній
рух повітря.
Центральні повітропроводи
Натисніть на вентиляційний отвір,
щоб відкрити його.
Спрямовуйте потік повітря,
повертаючи стулки отвору.

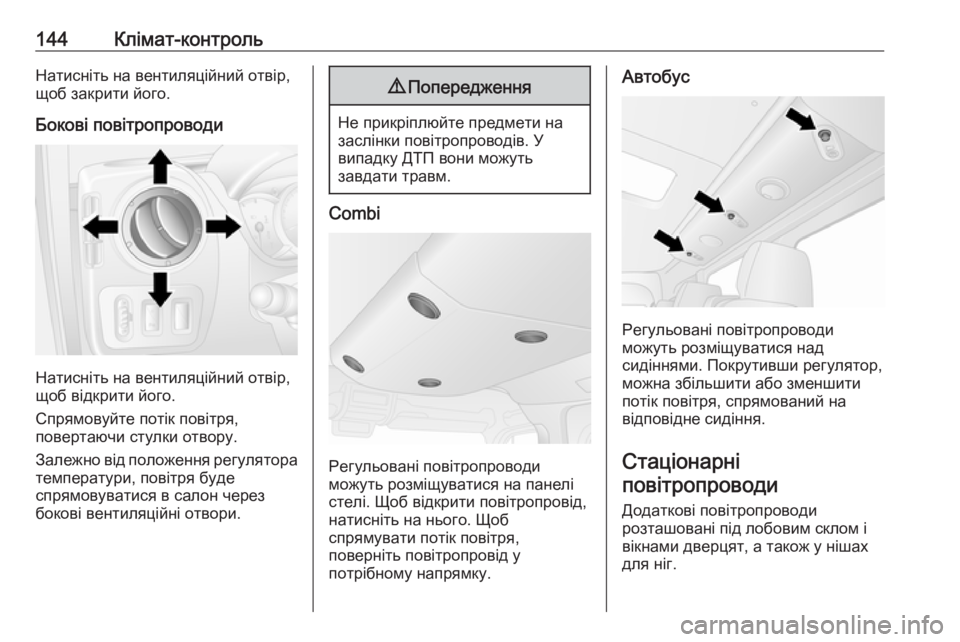

144Клімат-контрольНатисніть на вентиляційний отвір,
щоб закрити його.
Бокові повітропроводи
Натисніть на вентиляційний отвір,
щоб відкрити його.
Спрямовуйте потік повітря,
повертаючи стулки отвору.
Залежно від положення регулятора температури, повітря буде
спрямовуватися в салон через
бокові вентиляційні отвори.
9 Попередження
Не прикріплюйте предмети на
заслінки повітропроводів. У
випадку ДТП вони можуть
завдати травм.
Combi
Регульовані повітропроводи
можуть розміщуватися на панелі
стелі. Щоб відкрити повітропровід,
натисніть на нього. Щоб
спрямувати потік повітря,
поверніть повітропровід у
потрібному напрямку.
Автобус
Регульовані повітропроводи
можуть розміщуватися над
сидіннями. Покрутивши регулятор, можна збільшити або зменшити
потік повітря, спрямований на
відповідне сидіння.
Стаціонарніповітропроводи
Додаткові повітропроводи
розташовані під лобовим склом і
вікнами дверцят, а також у нішах
для ніг.

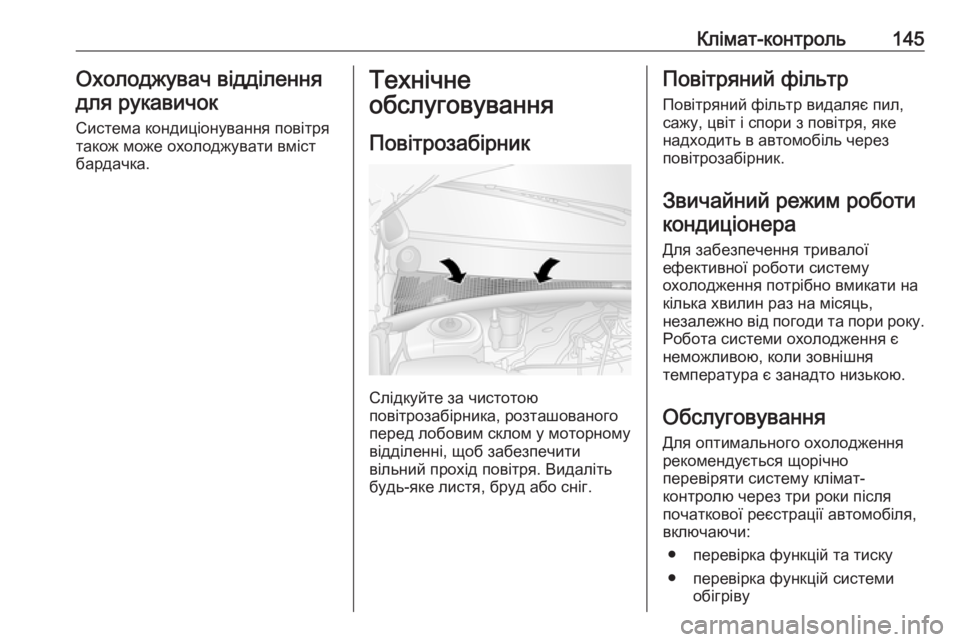

Клімат-контроль145Охолоджувач відділеннядля рукавичок
Система кондиціонування повітря
також може охолоджувати вміст бардачка.Технічне
обслуговування
Повітрозабірник
Слідкуйте за чистотою
повітрозабірника, розташованого
перед лобовим склом у моторному
відділенні, щоб забезпечити
вільний прохід повітря. Видаліть
будь-яке листя, бруд або сніг.
Повітряний фільтр
Повітряний фільтр видаляє пил,
сажу, цвіт і спори з повітря, яке
надходить в автомобіль через
повітрозабірник.
Звичайний режим роботи кондиціонера
Для забезпечення тривалої
ефективної роботи систему
охолодження потрібно вмикати на
кілька хвилин раз на місяць,
незалежно від погоди та пори року. Робота системи охолодження єнеможливою, коли зовнішня
температура є занадто низькою.
Обслуговування
Для оптимального охолодження
рекомендується щорічно
перевіряти систему клімат-
контролю через три роки після
початкової реєстрації автомобіля,
включаючи:
● перевірка функцій та тиску● перевірка функцій системи обігріву

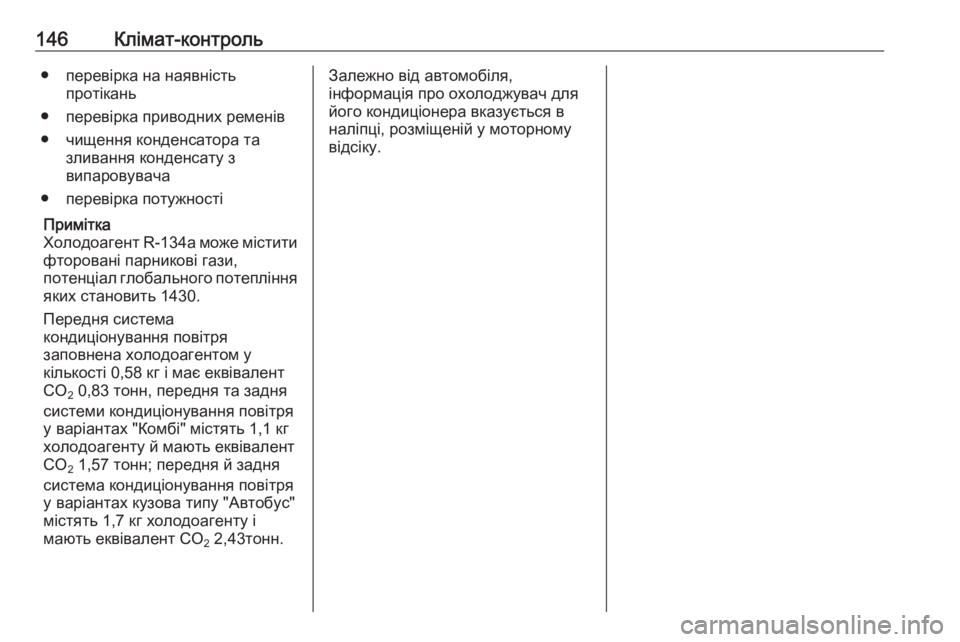

146Клімат-контроль● перевірка на наявністьпротікань
● перевірка приводних ременів
● чищення конденсатора та зливання конденсату з
випаровувача
● перевірка потужності
Примітка
Холодоагент R-134a може містити
фторовані парникові гази,
потенціал глобального потепління
яких становить 1430.
Передня система
кондиціонування повітря
заповнена холодоагентом у
кількості 0,58 кг і має еквівалент
CO 2 0,83 тонн, передня та задня
системи кондиціонування повітря
у варіантах "Комбі" містять 1,1 кг
холодоагенту й мають еквівалент
CO 2 1,57 тонн; передня й задня
система кондиціонування повітря
у варіантах кузова типу "Автобус"
містять 1,7 кг холодоагенту і
мають еквівалент CO 2 2,43тонн.Залежно від автомобіля,
інформація про охолоджувач для
його кондиціонера вказується в
наліпці, розміщеній у моторному
відсіку.

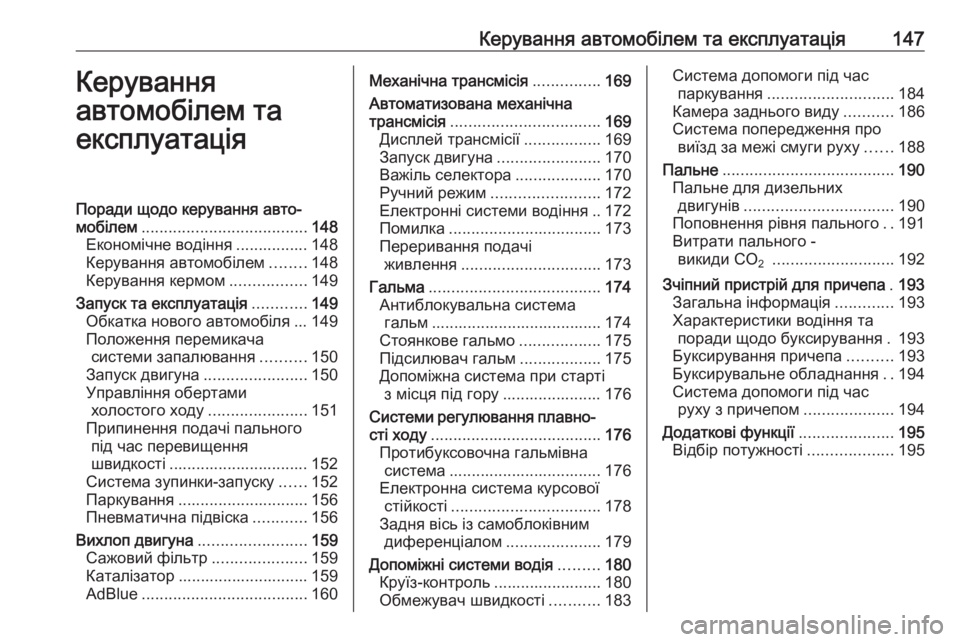

Керування автомобілем та експлуатація147Керування
автомобілем та
експлуатаціяПоради щодо керування авто‐
мобілем ..................................... 148
Економічне водіння ................ 148
Керування автомобілем ........148
Керування кермом .................149
Запуск та експлуатація ............149
Обкатка нового автомобіля ... 149
Положення перемикача системи запалювання ..........150
Запуск двигуна .......................150
Управління обертами холостого ходу ......................151
Припинення подачі пального під час перевищення
швидкості ............................... 152
Система зупинки-запуску ......152
Паркування ............................. 156
Пневматична підвіска ............156
Вихлоп двигуна ........................159
Сажовий фільтр .....................159
Каталізатор ............................. 159
AdBlue ..................................... 160Механічна трансмісія...............169
Автоматизована механічна
трансмісія ................................. 169
Дисплей трансмісії .................169
Запуск двигуна .......................170
Важіль селектора ...................170
Ручний режим ........................ 172
Електронні системи водіння .. 172
Помилка .................................. 173
Переривання подачі живлення ............................... 173
Гальма ...................................... 174
Антиблокувальна система
гальм ...................................... 174
Стоянкове гальмо ..................175
Підсилювач гальм ..................175
Допоміжна система при старті з місця під гору ...................... 176
Системи регулювання плавно‐
сті ходу ...................................... 176
Протибуксовочна гальмівна система .................................. 176
Електронна система курсової стійкості ................................. 178
Задня вісь із самоблоківним
диференціалом .....................179
Допоміжні системи водія .........180
Круїз-контроль ........................ 180
Обмежувач швидкості ...........183Система допомоги під час
паркування ............................ 184
Камера заднього виду ...........186
Система попередження про виїзд за межі смуги руху ......188
Пальне ...................................... 190
Пальне для дизельних двигунів ................................. 190
Поповнення рівня пального ..191
Витрати пального - викиди CO 2
........................... 192
Зчіпний пристрій для причепа .193
Загальна інформація .............193
Характеристики водіння та поради щодо буксирування . 193
Буксирування причепа ..........193
Буксирувальне обладнання ..194
Система допомоги під час руху з причепом ....................194
Додаткові функції .....................195
Відбір потужності ...................195

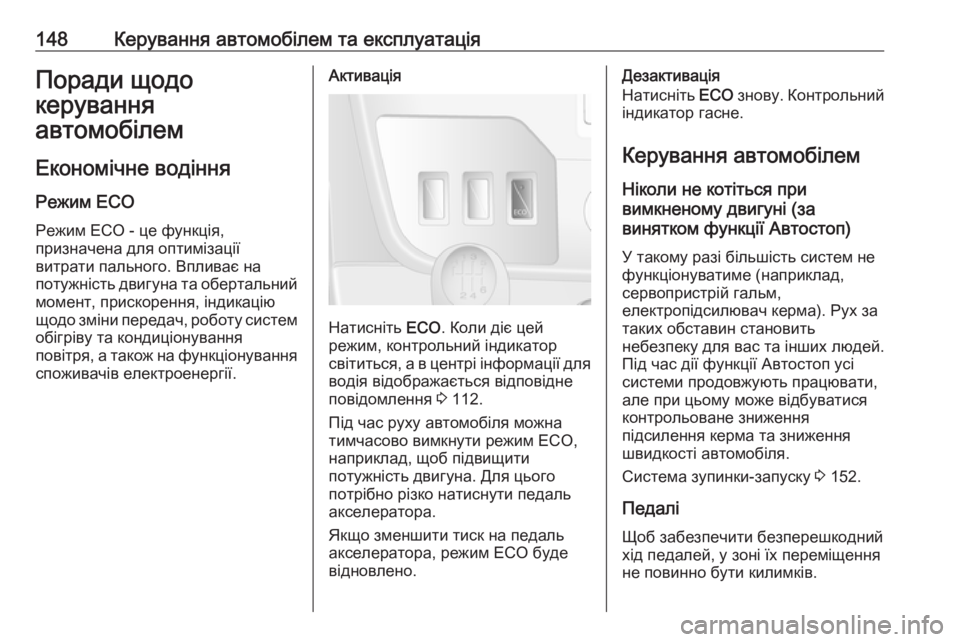

148Керування автомобілем та експлуатаціяПоради щодо
керування
автомобілем
Економічне водіння Режим ECO
Режим ECO - це функція,
призначена для оптимізації
витрати пального. Впливає на
потужність двигуна та обертальний
момент, прискорення, індикацію
щодо зміни передач, роботу систем обігріву та кондиціонування
повітря, а також на функціонування споживачів електроенергії.Активація
Натисніть ECO. Коли діє цей
режим, контрольний індикатор
світиться, а в центрі інформації для водія відображається відповідне
повідомлення 3 112.
Під час руху автомобіля можна
тимчасово вимкнути режим ECO,
наприклад, щоб підвищити
потужність двигуна. Для цього
потрібно різко натиснути педаль
акселератора.
Якщо зменшити тиск на педаль
акселератора, режим ECO буде
відновлено.
Дезактивація
Натисніть ECO знову. Контрольний
індикатор гасне.
Керування автомобілем Ніколи не котіться при
вимкненому двигуні (за
винятком функції Автостоп)
У такому разі більшість систем не
функціонуватиме (наприклад,
сервопристрій гальм,
електропідсилювач керма). Рух за
таких обставин становить
небезпеку для вас та інших людей.
Під час дії функції Автостоп усі
системи продовжують працювати,
але при цьому може відбуватися
контрольоване зниження
підсилення керма та зниження
швидкості автомобіля.
Система зупинки-запуску 3 152.
Педалі
Щоб забезпечити безперешкодний
хід педалей, у зоні їх переміщення
не повинно бути килимків.
