Клімат-контроль129Система запобігання
запотіванню та замерзанню
вікон
● Установіть регулятор температури на найвищий
рівень.
● Установіть швидкість вентилятора на найвищий
рівень.
● Установіть систему керування розподілом повітря в
положення V.
● Увімкніть підігрів заднього вікна Ü.
● Відчиніть бокові повітропроводи та спрямуйте
їх у напрямку вікон дверцят.
● Для миттєвого підігріву області
ніг установіть систему
керування розподілом повітря
у положення J.Система кондиціонера
Окрім системи обігріву та
вентиляції, в системі кондиціонера
передбачені такі функції:
A/C:функцію охолодженняu:функцію рециркуляції
повітря
Заднє вікно з підігрівом Ü 3 45,
сидіння з підігрівом ß 3 54.
Охолодження (кондиціонер) Натисніть A/C, щоб перемкнути на
охолодження. Після ввімкнення
індикатор у кнопці засвітиться.
Охолодження працює лише під час
роботи двигуна та вентилятора
системи клімат-контролю.
Натисніть кнопку A/C знову, щоб
вимкнути охолодження.
Система кондиціонера охолоджує
та зневоднює (висушує) повітря,
коли зовнішня температура трохи
вище точки замерзання. Тому може утворюватися конденсат і капати
з-під днища автомобіля.
Якщо ні охолодження, ні
висушування вам непотрібні,
вимкніть систему охолодження,
щоб заощадити пальне.
Примітка
Якщо система клімат-контролю
налаштована на максимальне
охолодження при високій
зовнішній температурі, дію функції
Автостоп буде призупинено до
досягнення потрібної
температури в салоні.
Коли двигун знаходиться у режимі Автостоп, при налаштуванні
системи клімат-контролю на

130Клімат-контрольмаксимальне охолодження може
відбутися автоматичний запуск
двигуна.
Система зупинки-запуску 3 152.
Система рециркуляції повітря Натисніть u, щоб увімкнути режим
рециркуляції повітря. Після
ввімкнення індикатор у кнопці
засвітиться.
Натисніть u ще раз, щоб вимкнути
режим рециркуляції повітря.9 Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти.
Якість повітря пасажирського
відділення погіршується, що
може спричинити сонливість
пасажирів.
Максимальне охолодження
Відчиніть ненадовго вікно, щоб
гаряче повітря могло швидко
розсіятися.
● Охолодження A/C вмикається.
● Система рециркуляції повітря u увімкнена.
● Установіть систему керування розподілом повітря у
положення M.
● Установіть регулятор температури на найнижчий
рівень.
● Установіть швидкість вентилятора на найвищий
рівень.
● Відчиніть усі повітропроводи.
Система запобігання
запотіванню та замерзанню
вікон
● Увімкніть охолодження A/C.
● Установіть регулятор температури на найвищий
рівень.● Установіть швидкість вентилятора на найвищий
рівень.
● Установіть систему керування розподілом повітря в
положення V.
● Увімкніть підігрів заднього вікна Ü.
● Відчиніть бокові повітропроводи та спрямуйте
їх у напрямку вікон дверцят.
● Для миттєвого підігріву області
ніг установіть систему
керування розподілом повітря
у положення J.
Примітка
Якщо натиснути V під час роботи
двигуна, функція Автостоп не
буде спрацьовувати до
наступного натискання V.
Натисненням кнопки V під час
перебування двигуна в режимі
Автостоп його буде запущено
автоматично.
Система зупинки-запуску 3 152.

Клімат-контроль131Електронна система
клімат-контролю
Органи керування параметрами
нижче:
● температура
● розподіл повітря ( ï або î) та
вибір меню
● швидкість вентилятора x
AUTO:автоматичний режимu:функцію рециркуляції
повітряV:систему запобігання
запотіванню та систему
розморожуванняÜ:заднє вікно з підігрівом,
зовнішні дзеркала з
підігрівомA/C OFF:вимкнення
кондиціонування
повітря
Заднє вікно з підігрівом, зовнішні
дзеркала з підігрівом Ü 3 45, 3 41.
Сидіння з підігрівом ß 3 54.
Попередньо вибрана температура
регулюється автоматично. У
автоматичному режимі швидкість
вентилятора та розподіл повітря
автоматично регулюють потік
повітря.
Систему можна адаптувати вручну
з використанням органів керування
поширенням повітря та його
потоком.
Електронна система клімат- контролю повністю працює лише, коли працює двигун.
Для забезпечення правильної
роботи системи забороняється
закривати датчик на панелі
приладів.
Автоматичний режим
Базовий параметр для
максимального комфорту:
● Натисніть AUTO (на дисплеї
відобразиться напис "AUTO").
● Відрегулюйте потрібну температуру (значення
температури відображається на дисплеї).
● Відчиніть усі повітропроводи.
В автоматичному режимі
параметри швидкості вентилятора, розподілу повітря,
кондиціонування та рециркуляції
повітря автоматично регулюються
системою і не відображаються на
дисплеї.
Попередній вибір температури Потрібне значення температури
встановлюється двома кнопками,
розташованими під екраном.
Із міркувань комфорту змінюйте
температуру поступово.червоний:обігрівомсиній:охолодженням

132Клімат-контрольОбігрів не буде повністю
ефективним, доки двигун не
досягне звичайної робочої
температури.
Якщо встановлено мінімальну
температуру 15 ℃, електронна
система клімат-контролю працює
на максимальне охолодження.
Якщо встановлено мінімальну
температуру 27 ℃, електронна
система клімат-контролю працює
на максимальний обігрів.
Примітка
Якщо для забезпечення
комфортних умов у салоні
необхідно знизити температуру,
увімкнення системи охолодження
може призвести до того, що
функція Автостоп не діятиме або
відбудеться автоматичний запуск
двигун.
Система стоп-старт 3 152.
Швидкість вентилятора
Швидкість вентилятора
регулюється кнопками x.Вибрана швидкість вентилятора
відображається у вигляді x на
дисплеї.
Якщо вентилятор вимкнено, також
вимикається кондиціонер.
Щоб повернутися до
автоматичного режиму: Натисніть
AUTO .
Система запобігання
запотіванню та замерзанню
вікон
Натисніть V – індикатор
засвітиться.
Температура та розподіл повітря
регулюватимуться автоматично,
увімкнеться кондиціонер, а
вентилятор працюватиме з
високою швидкістю.
Також автоматично ввімкнуться
обігрів заднього скла та обігрів
зовнішніх дзеркал. Натисніть Ü,
щоб вимкнути, не вимикаючи функції обігріву/обдування вікон.
Можна також зменшити швидкість
обертів вентилятора.Щоб повернутися до
автоматичного режиму, натисніть
V або AUTO .
Примітка
Якщо натиснути V під час роботи
двигуна, функція Автостоп не
буде спрацьовувати до
наступного натискання V.
Натисненням кнопки V під час
перебування двигуна в режимі
Автостоп його буде запущено
автоматично.
Система зупинки-запуску 3 152.
Розподіл повітря Натискайте ï або î декілька
разів.
Стрілки, зображені на дисплеї,
позначають схему розподілу
повітря:ï:до лобового скла та вікон
передніх дверцят™:до лобового скла, вікон
передніх дверцят і ніші для ніг²:до зони голови³:до зони голови та ніші для нігî:до ніші для ніг

Клімат-контроль133Щоб повернутися до
автоматичного режиму: Натисніть
AUTO .
Охолодження
Система кондиціонера охолоджує та висушує повітря, коли зовнішня
температура перевищує вказаний
рівень. Тому може утворюватися
конденсат і капати з-під днища
автомобіля.
Якщо охолоджувати чи висушувати повітря в салоні не потрібно,
натисніть A/C OFF, щоб вимкнути
систему охолодження для економії
пального. На дисплеї з’явиться
" A/C OFF ".
Ручний режим рециркуляції
повітря
Натисніть u, щоб увімкнути
рециркуляцію повітря. На дисплеї
з’явиться u.9 Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти.
Якість повітря пасажирського
відділення погіршується, що
може спричинити сонливість
пасажирів.
Щоб повернутися до
автоматичного режиму, натисніть
u або AUTO .
Система підігріву в зоні
задніх сидінь
Якщо двигун вимкнений, заднє
відділення можна обігрівати
додатковим обігрівачем, через нижні вентиляційні отвори.
За допомогою панелі керування користувач може запрограмувати
та змінити налаштування часу,
дати та температури.
Обігрівач вимкнеться, якщо рівень
палива в автомобілі впаде занадто
низько.

134Клімат-контрольПід час роботи використовуєтьсяживлення акумулятора автомобіля.
Під час коротких поїздок регулярно перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Примітка
Якщо під час роботи двигуна
увімкнути систему підігріву в зоні
задніх сидінь, функцію Автостоп буде переведено в режим
очікування.
Щоб забезпечити ефективну
роботу, нижні вентиляційні отвори
задньої частини салону не повинні
бути загороджені.9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Таймер1 Дисплей:Відображає
запрограмоване
налаштування,
день тижня або
запрограмований
день, поточний або запрограмований
час, температуру,
Z та Y2
Температура:Вибирає
температуру3 l:Збільшує значення4 k:Зменшує значення5 Y:Вибирає
налаштування
обігріву6 P:Вибирає
налаштування
запрограмованого
параметра7 Þ:Вибирає
налаштування
часу й дня тижня
Робота
Обігрів Y
Натисніть Y – відобразиться
наперед задана тривалість
обігріву, наприклад, 30.
Щоб тимчасово змінити тривалість
обігріву, відрегулюйте її кнопками k і l . Тривалість можна
відрегулювати від 10 до
120 хвилин. Звертайте увагу на
тривалість обігріву у зв'язку зі
споживанням електроенергії.
Щоб вимкнути цю функцію,
натисніть Y.
Щоб змінити стандартне значення
тривалості обігріву,
переконайтеся, що нагрівач
вимкнено, а потім натисніть і
утримуйте k, доки індикатор не

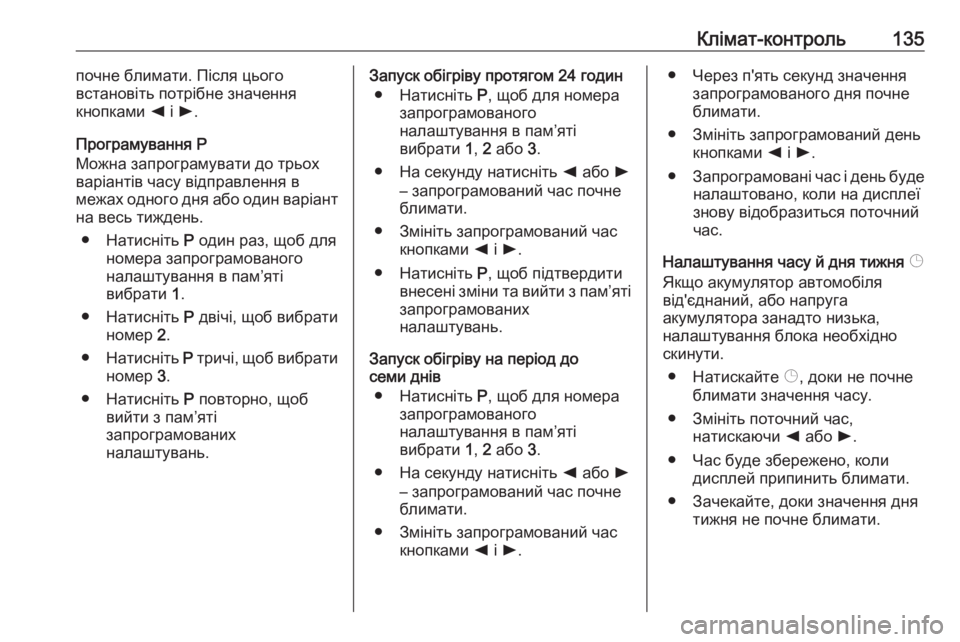

Клімат-контроль135почне блимати. Після цього
встановіть потрібне значення
кнопками k і l .
Програмування P
Можна запрограмувати до трьох
варіантів часу відправлення в
межах одного дня або один варіант
на весь тиждень.
● Натисніть P один раз, щоб для
номера запрограмованого
налаштування в пам’яті
вибрати 1.
● Натисніть P двічі, щоб вибрати
номер 2.
● Натисніть P тричі, щоб вибрати
номер 3.
● Натисніть P повторно, щоб
вийти з пам’яті
запрограмованих
налаштувань.Запуск обігріву протягом 24 годин
● Натисніть P, щоб для номера
запрограмованого
налаштування в пам’яті
вибрати 1, 2 або 3.
● На секунду натисніть k або l
– запрограмований час почне блимати.
● Змініть запрограмований час кнопками k і l .
● Натисніть P, щоб підтвердити
внесені зміни та вийти з пам’яті
запрограмованих
налаштувань.
Запуск обігріву на період до
семи днів
● Натисніть P, щоб для номера
запрограмованого
налаштування в пам’яті
вибрати 1, 2 або 3.
● На секунду натисніть k або l
– запрограмований час почне
блимати.
● Змініть запрограмований час кнопками k і l .● Через п'ять секунд значення
запрограмованого дня почне
блимати.
● Змініть запрограмований день кнопками k і l .
● Запрограмовані час і день буде
налаштовано, коли на дисплеї
знову відобразиться поточний
час.
Налаштування часу й дня тижня Þ
Якщо акумулятор автомобіля
від'єднаний, або напруга
акумулятора занадто низька,
налаштування блока необхідно
скинути.
● Натискайте Þ, доки не почне
блимати значення часу.
● Змініть поточний час, натискаючи k або l.
● Час буде збережено, коли дисплей припинить блимати.
● Зачекайте, доки значення дня тижня не почне блимати.

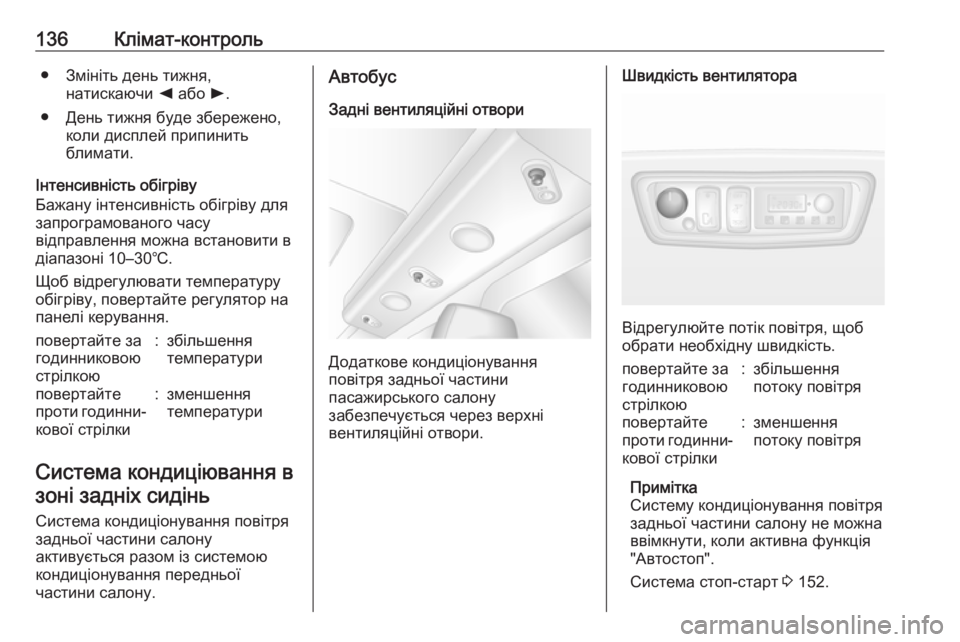

136Клімат-контроль● Змініть день тижня,натискаючи k або l.
● День тижня буде збережено, коли дисплей припинить
блимати.
Інтенсивність обігріву
Бажану інтенсивність обігріву для
запрограмованого часу
відправлення можна встановити в
діапазоні 10–30℃.
Щоб відрегулювати температуру
обігріву, повертайте регулятор на
панелі керування.повертайте за
годинниковою
стрілкою:збільшення
температуриповертайте
проти годинни‐
кової стрілки:зменшення
температури
Система кондиціювання в
зоні задніх сидінь
Система кондиціонування повітря
задньої частини салону
активується разом із системою
кондиціонування передньої
частини салону.
Автобус
Задні вентиляційні отвори
Додаткове кондиціонування
повітря задньої частини
пасажирського салону
забезпечується через верхні
вентиляційні отвори.
Швидкість вентилятора
Відрегулюйте потік повітря, щоб
обрати необхідну швидкість.
повертайте за
годинниковою
стрілкою:збільшення
потоку повітряповертайте
проти годинни‐ кової стрілки:зменшення
потоку повітря
Примітка
Систему кондиціонування повітря
задньої частини салону не можна
ввімкнути, коли активна функція
"Автостоп".
Система стоп-старт 3 152.

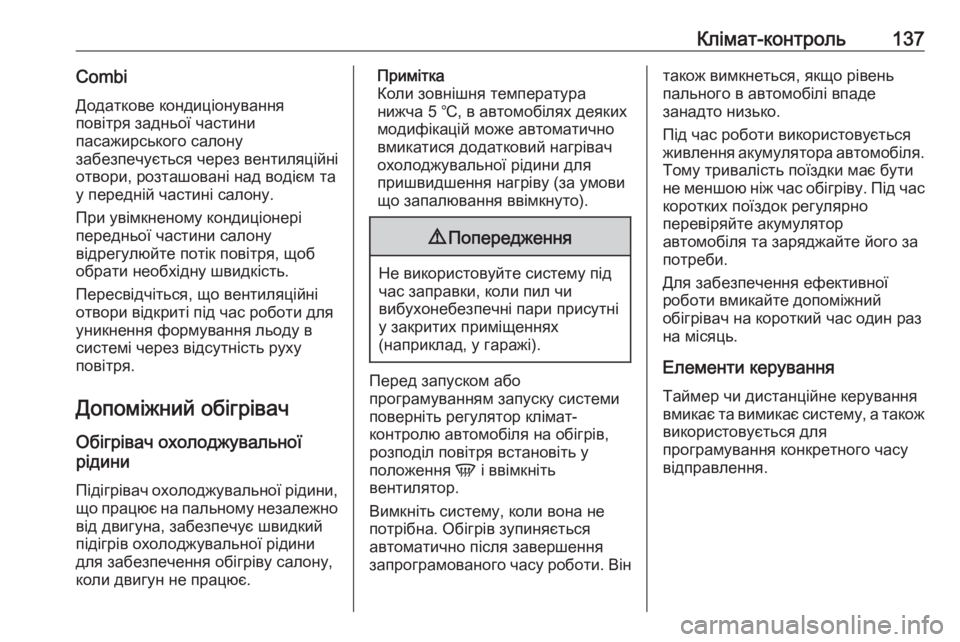

Клімат-контроль137Combi
Додаткове кондиціонування повітря задньої частини
пасажирського салону
забезпечується через вентиляційні отвори, розташовані над водієм та
у передній частині салону.
При увімкненому кондиціонері
передньої частини салону
відрегулюйте потік повітря, щоб
обрати необхідну швидкість.
Пересвідчіться, що вентиляційні
отвори відкриті під час роботи для
уникнення формування льоду в
системі через відсутність руху
повітря.
Допоміжний обігрівач Обігрівач охолоджувальної
рідини
Підігрівач охолоджувальної рідини,
що працює на пальному незалежно від двигуна, забезпечує швидкий
підігрів охолоджувальної рідини для забезпечення обігріву салону,
коли двигун не працює.Примітка
Коли зовнішня температура
нижча 5 ℃, в автомобілях деяких
модифікацій може автоматично
вмикатися додатковий нагрівач
охолоджувальної рідини для
пришвидшення нагріву (за умови
що запалювання ввімкнуто).9 Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Перед запуском або
програмуванням запуску системи
поверніть регулятор клімат-
контролю автомобіля на обігрів,
розподіл повітря встановіть у
положення V і ввімкніть
вентилятор.
Вимкніть систему, коли вона не
потрібна. Обігрів зупиняється
автоматично після завершення
запрограмованого часу роботи. Він
також вимкнеться, якщо рівень
пального в автомобілі впаде
занадто низько.
Під час роботи використовується живлення акумулятора автомобіля. Тому тривалість поїздки має бути
не меншою ніж час обігріву. Під час
коротких поїздок регулярно
перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Для забезпечення ефективної
роботи вмикайте допоміжний
обігрівач на короткий час один раз
на місяць.
Елементи керування
Таймер чи дистанційне керування вмикає та вимикає систему, а також використовується для
програмування конкретного часу відправлення.

138Клімат-контрольТаймер (тип А)1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Y, Ö та
x2 l:Збільшує значення3 7:Тривале натискання:
увімкнення обігрівача, коротке натискання:
увімкнення дисплея
або підтвердження
вибору4 k:Зменшує значення5 d:Тривале натискання:
вимкнення обігрівача,
коротке натискання:
увімкнення дисплея
або вихід з меню
Пульт дистанційного керування
(тип А)
1 Дисплей:Відображає
запрограмоване
налаштування,
поточний або
запрограмований час,
температуру, Z, Ü ,
Y , Ö та x2 7:Тривале натискання:
увімкнення обігрівача,
коротке натискання:
увімкнення дисплея або
підтвердження вибору3 l:Збільшує значення4 d:Тривале натискання:
вимкнення обігрівача,
коротке натискання:
увімкнення дисплея або
вихід з меню5 k:Зменшує значення
Якщо не натискати кнопки
протягом десяти секунд, дисплей
автоматично вимкнеться.
Індикація несправностей на пульті
дистанційного керування (тип А)
INIT:автоматичне
визначення -
дочекайтеся
завершення
автоматичного
визначенняNO
SIGNAL:немає сигналу -
перевірте запобіжник
обігрівача
