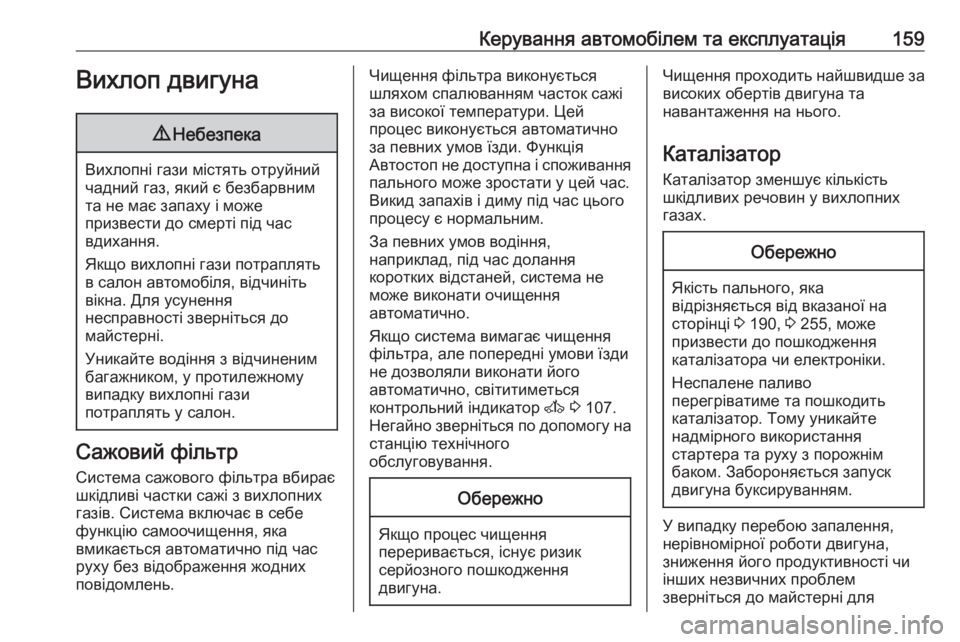

Керування автомобілем та експлуатація159Вихлоп двигуна9Небезпека
Вихлопні гази містять отруйний
чадний газ, який є безбарвним
та не має запаху і може
призвести до смерті під час
вдихання.
Якщо вихлопні гази потраплять
в салон автомобіля, відчиніть
вікна. Для усунення
несправності зверніться до
майстерні.
Уникайте водіння з відчиненим
багажником, у протилежному
випадку вихлопні гази
потраплять у салон.
Сажовий фільтр
Система сажового фільтра вбирає
шкідливі частки сажі з вихлопних
газів. Система включає в себе
функцію самоочищення, яка
вмикається автоматично під час
руху без відображення жодних
повідомлень.
Чищення фільтра виконується
шляхом спалюванням часток сажі
за високої температури. Цей
процес виконується автоматично
за певних умов їзди. Функція
Автостоп не доступна і споживання пального може зростати у цей час.
Викид запахів і диму під час цього
процесу є нормальним.
За певних умов водіння,
наприклад, під час долання
коротких відстаней, система не
може виконати очищення
автоматично.
Якщо система вимагає чищення
фільтра, але попередні умови їзди
не дозволяли виконати його
автоматично, світитиметься
контрольний індикатор A 3 107.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.Обережно
Якщо процес чищення
переривається, існує ризик
серйозного пошкодження
двигуна.
Чищення проходить найшвидше за високих обертів двигуна та
навантаження на нього.
Каталізатор
Каталізатор зменшує кількість
шкідливих речовин у вихлопних
газах.Обережно
Якість пального, яка відрізняється від вказаної на
сторінці 3 190, 3 255, може
призвести до пошкодження
каталізатора чи електроніки.
Неспалене паливо
перегріватиме та пошкодить
каталізатор. Тому уникайте
надмірного використання
стартера та руху з порожнім
баком. Забороняється запуск
двигуна буксируванням.
У випадку перебою запалення, нерівномірної роботи двигуна,
зниження його продуктивності чи
інших незвичних проблем
зверніться до майстерні для

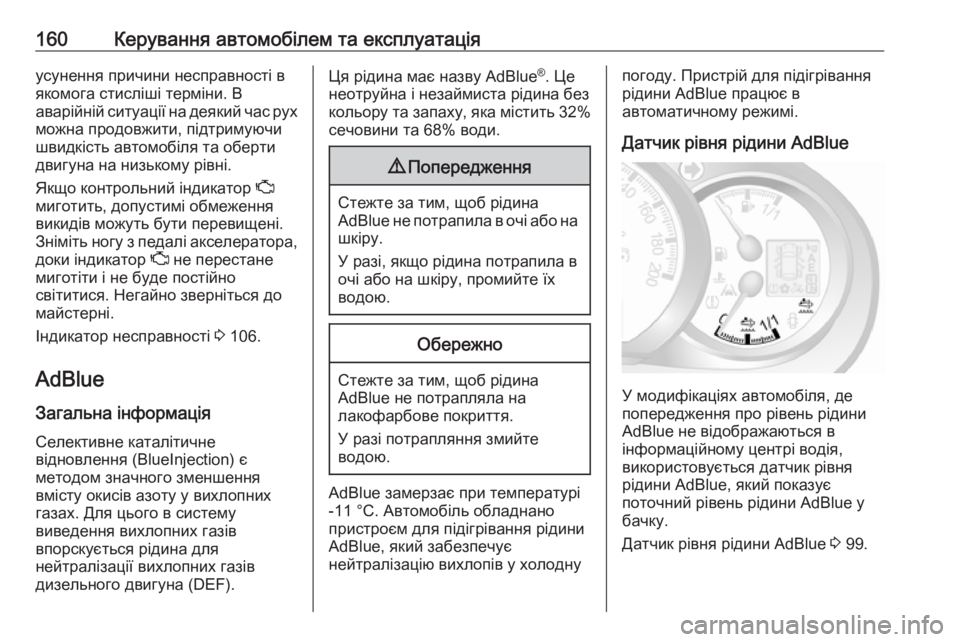

160Керування автомобілем та експлуатаціяусунення причини несправності в
якомога стисліші терміни. В
аварійній ситуації на деякий час рух можна продовжити, підтримуючи
швидкість автомобіля та оберти
двигуна на низькому рівні.
Якщо контрольний індикатор Z
миготить, допустимі обмеження викидів можуть бути перевищені.
Зніміть ногу з педалі акселератора,
доки індикатор Z не перестане
миготіти і не буде постійно
світитися. Негайно зверніться до
майстерні.
Індикатор несправності 3 106.
AdBlue Загальна інформація
Селективне каталітичне
відновлення (BlueInjection) є
методом значного зменшення
вмісту окисів азоту у вихлопних
газах. Для цього в систему
виведення вихлопних газів
впорскується рідина для
нейтралізації вихлопних газів
дизельного двигуна (DEF).Ця рідина має назву AdBlue ®
. Це
неотруйна і незаймиста рідина без
кольору та запаху, яка містить 32% сечовини та 68% води.9 Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання рідини AdBlue працює в
автоматичному режимі.
Датчик рівня рідини AdBlue
У модифікаціях автомобіля, де
попередження про рівень рідини
AdBlue не відображаються в
інформаційному центрі водія,
використовується датчик рівня
рідини AdBlue, який показує
поточний рівень рідини AdBlue у
бачку.
Датчик рівня рідини AdBlue 3 99.

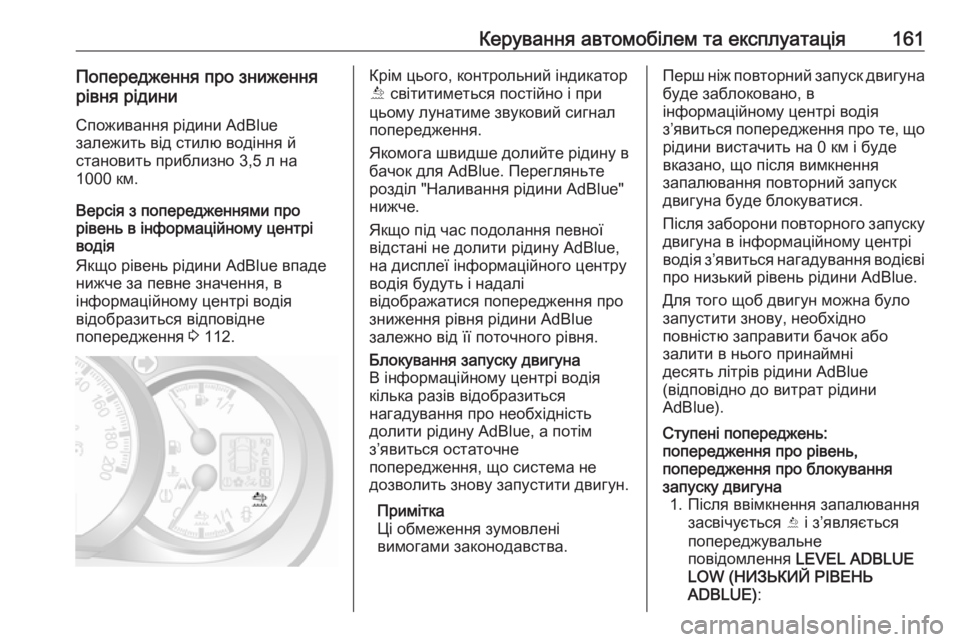

Керування автомобілем та експлуатація161Попередження про зниження
рівня рідини
Споживання рідини AdBlue
залежить від стилю водіння й
становить приблизно 3,5 л на
1000 км.
Версія з попередженнями про
рівень в інформаційному центрі
водія
Якщо рівень рідини AdBlue впаде
нижче за певне значення, в
інформаційному центрі водія
відобразиться відповідне
попередження 3 112.Крім цього, контрольний індикатор
Õ світитиметься постійно і при
цьому лунатиме звуковий сигнал
попередження.
Якомога швидше долийте рідину в
бачок для AdBlue. Перегляньте
розділ "Наливання рідини AdBlue"
нижче.
Якщо під час подолання певної
відстані не долити рідину AdBlue,
на дисплеї інформаційного центру водія будуть і надалі
відображатися попередження про
зниження рівня рідини AdBlue
залежно від її поточного рівня.Блокування запуску двигуна
В інформаційному центрі водія
кілька разів відобразиться
нагадування про необхідність
долити рідину AdBlue, а потім
з’явиться остаточне
попередження, що система не
дозволить знову запустити двигун.
Примітка
Ці обмеження зумовлені
вимогами законодавства.Перш ніж повторний запуск двигуна
буде заблоковано, в
інформаційному центрі водія
з’явиться попередження про те, що рідини вистачить на 0 км і буде
вказано, що після вимкнення
запалювання повторний запуск
двигуна буде блокуватися.
Після заборони повторного запуску
двигуна в інформаційному центрі
водія з’явиться нагадування водієві про низький рівень рідини AdBlue.
Для того щоб двигун можна було
запустити знову, необхідно
повністю заправити бачок або
залити в нього принаймні
десять літрів рідини AdBlue
(відповідно до витрат рідини
AdBlue).Ступені попереджень:
попередження про рівень,
попередження про блокування
запуску двигуна 1. Після ввімкнення запалювання засвічується Y і з’являється
попереджувальне
повідомлення LEVEL ADBLUE
LOW (НИЗЬКИЙ РІВЕНЬ
ADBLUE) :

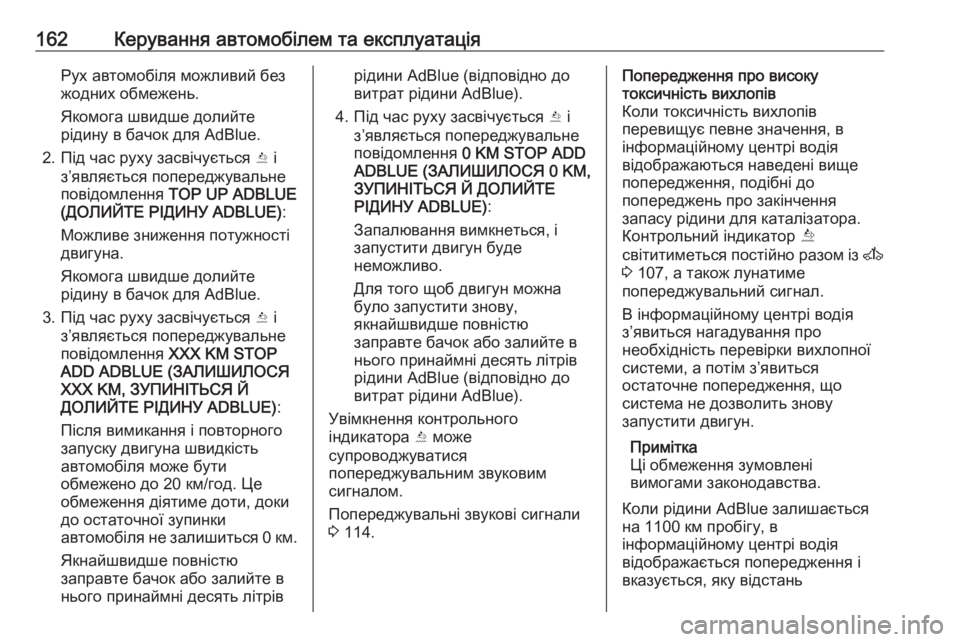

162Керування автомобілем та експлуатаціяРух автомобіля можливий без
жодних обмежень.
Якомога швидше долийте
рідину в бачок для AdBlue.
2. Під час руху засвічується Y і
з’являється попереджувальне
повідомлення TOP UP ADBLUE
(ДОЛИЙТЕ РІДИНУ ADBLUE) :
Можливе зниження потужності
двигуна.
Якомога швидше долийте
рідину в бачок для AdBlue.
3. Під час руху засвічується Y і
з’являється попереджувальне
повідомлення XXX KM STOP
ADD ADBLUE (ЗАЛИШИЛОСЯ
XXX KM, ЗУПИНІТЬСЯ Й
ДОЛИЙТЕ РІДИНУ ADBLUE) :
Після вимикання і повторного
запуску двигуна швидкість
автомобіля може бути
обмежено до 20 км/год. Це
обмеження діятиме доти, доки
до остаточної зупинки
автомобіля не залишиться 0 км .
Якнайшвидше повністю заправте бачок або залийте в
нього принаймні десять літріврідини AdBlue (відповідно до
витрат рідини AdBlue).
4. Під час руху засвічується Y і
з’являється попереджувальне
повідомлення 0 KM STOP ADD
ADBLUE (ЗАЛИШИЛОСЯ 0 KM,
ЗУПИНІТЬСЯ Й ДОЛИЙТЕ
РІДИНУ ADBLUE) :
Запалювання вимкнеться, і
запустити двигун буде
неможливо.
Для того щоб двигун можна
було запустити знову,
якнайшвидше повністю
заправте бачок або залийте в
нього принаймні десять літрів
рідини AdBlue (відповідно до
витрат рідини AdBlue).
Увімкнення контрольного
індикатора Y може
супроводжуватися
попереджувальним звуковим
сигналом.
Попереджувальні звукові сигнали 3 114.Попередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищує певне значення, в
інформаційному центрі водія
відображаються наведені вище
попередження, подібні до
попереджень про закінчення
запасу рідини для каталізатора.
Контрольний індикатор Õ
світитиметься постійно разом із A
3 107, а також лунатиме
попереджувальний сигнал.
В інформаційному центрі водія
з’явиться нагадування про
необхідність перевірки вихлопної
системи, а потім з’явиться
остаточне попередження, що
система не дозволить знову
запустити двигун.
Примітка
Ці обмеження зумовлені
вимогами законодавства.
Коли рідини AdBlue залишається
на 1100 км пробігу, в
інформаційному центрі водія
відображається попередження і
вказується, яку відстань

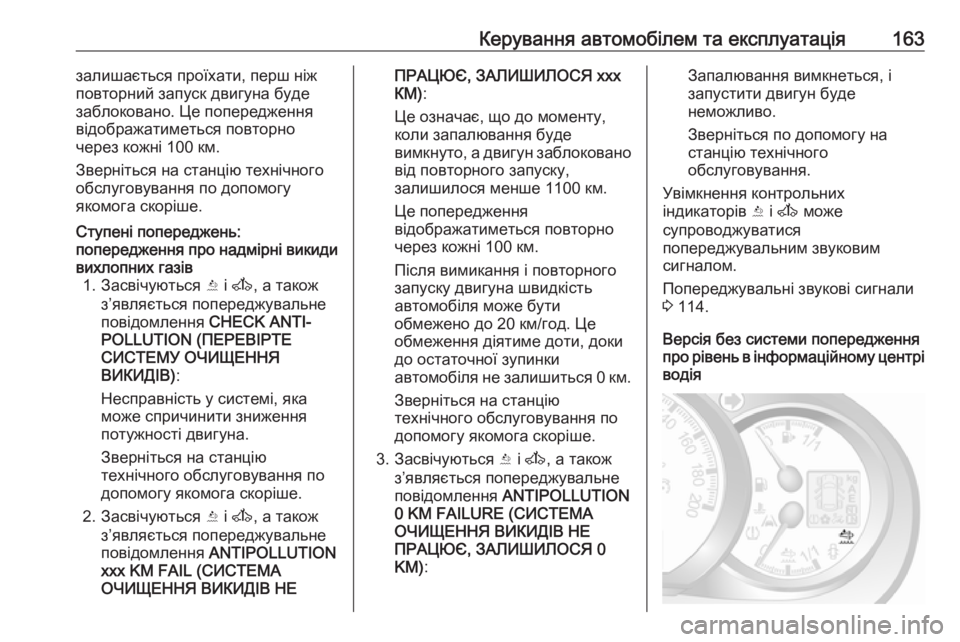

Керування автомобілем та експлуатація163залишається проїхати, перш ніж
повторний запуск двигуна буде
заблоковано. Це попередження
відображатиметься повторно
через кожні 100 км.
Зверніться на станцію технічного
обслуговування по допомогу
якомога скоріше.Ступені попереджень:
попередження про надмірні викиди
вихлопних газів 1. Засвічуються Y і A , а також
з’являється попереджувальне
повідомлення CHECK ANTI-
POLLUTION (ПЕРЕВІРТЕ
СИСТЕМУ ОЧИЩЕННЯ
ВИКИДІВ) :
Несправність у системі, яка
може спричинити зниження
потужності двигуна.
Зверніться на станцію
технічного обслуговування по
допомогу якомога скоріше.
2. Засвічуються Y і A , а також
з’являється попереджувальне
повідомлення ANTIPOLLUTION
xxx KM FAIL (СИСТЕМА
ОЧИЩЕННЯ ВИКИДІВ НЕПРАЦЮЄ, ЗАЛИШИЛОСЯ xxx
КМ) :
Це означає, що до моменту,
коли запалювання буде
вимкнуто, а двигун заблоковано
від повторного запуску,
залишилося менше 1100 км.
Це попередження
відображатиметься повторно
через кожні 100 км.
Після вимикання і повторного
запуску двигуна швидкість
автомобіля може бути
обмежено до 20 км/год. Це
обмеження діятиме доти, доки
до остаточної зупинки
автомобіля не залишиться 0 км .
Зверніться на станцію
технічного обслуговування по
допомогу якомога скоріше.
3. Засвічуються Y і A , а також
з’являється попереджувальне
повідомлення ANTIPOLLUTION
0 KM FAILURE (СИСТЕМА
ОЧИЩЕННЯ ВИКИДІВ НЕ
ПРАЦЮЄ, ЗАЛИШИЛОСЯ 0
KM) :Запалювання вимкнеться, і
запустити двигун буде
неможливо.
Зверніться по допомогу на
станцію технічного
обслуговування.
Увімкнення контрольних
індикаторів Y і A може
супроводжуватися
попереджувальним звуковим
сигналом.
Попереджувальні звукові сигнали 3 114.
Версія без системи попередження
про рівень в інформаційному центрі
водія

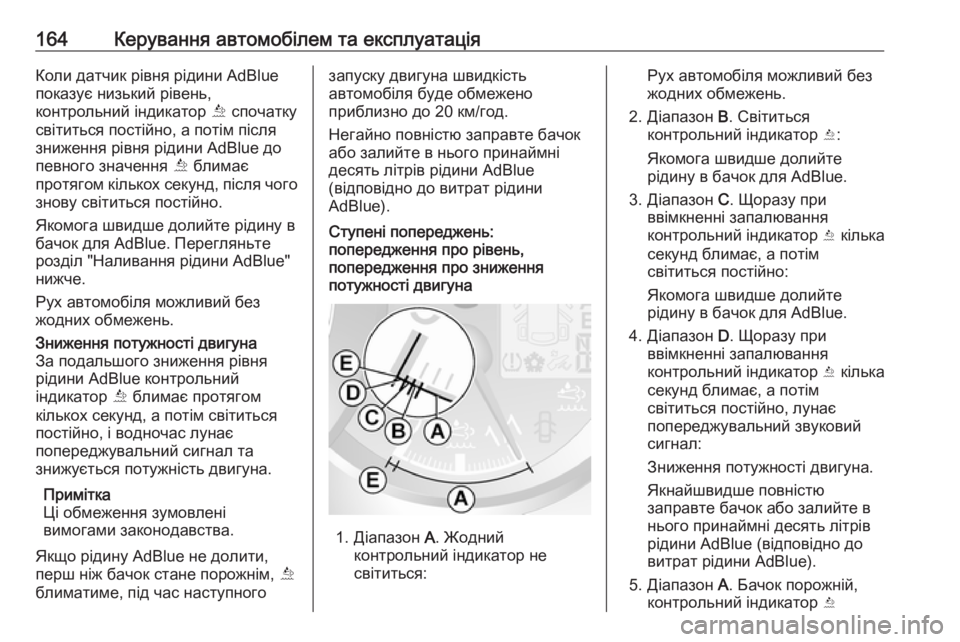

164Керування автомобілем та експлуатаціяКоли датчик рівня рідини AdBlue
показує низький рівень,
контрольний індикатор Õ спочатку
світиться постійно, а потім після
зниження рівня рідини AdBlue до
певного значення Õ блимає
протягом кількох секунд, після чого знову світиться постійно.
Якомога швидше долийте рідину в
бачок для AdBlue. Перегляньте
розділ "Наливання рідини AdBlue"
нижче.
Рух автомобіля можливий без
жодних обмежень.Зниження потужності двигуна
За подальшого зниження рівня
рідини AdBlue контрольний
індикатор Õ блимає протягом
кількох секунд, а потім світиться
постійно, і водночас лунає
попереджувальний сигнал та
знижується потужність двигуна.
Примітка
Ці обмеження зумовлені
вимогами законодавства.
Якщо рідину AdBlue не долити,
перш ніж бачок стане порожнім, Õ
блиматиме, під час наступногозапуску двигуна швидкість
автомобіля буде обмежено
приблизно до 20 км/год.
Негайно повністю заправте бачок
або залийте в нього принаймні
десять літрів рідини AdBlue
(відповідно до витрат рідини
AdBlue).Ступені попереджень:
попередження про рівень,
попередження про зниження
потужності двигуна
1. Діапазон A. Жодний
контрольний індикатор не світиться:
Рух автомобіля можливий без
жодних обмежень.
2. Діапазон В. Світиться
контрольний індикатор Y:
Якомога швидше долийте
рідину в бачок для AdBlue.
3. Діапазон С. Щоразу при
ввімкненні запалювання
контрольний індикатор Y кілька
секунд блимає, а потім світиться постійно:
Якомога швидше долийте
рідину в бачок для AdBlue.
4. Діапазон D. Щоразу при
ввімкненні запалювання
контрольний індикатор Y кілька
секунд блимає, а потім
світиться постійно, лунає
попереджувальний звуковий
сигнал:
Зниження потужності двигуна.
Якнайшвидше повністю
заправте бачок або залийте в
нього принаймні десять літрів
рідини AdBlue (відповідно до
витрат рідини AdBlue).
5. Діапазон A. Бачок порожній,
контрольний індикатор Y

Керування автомобілем та експлуатація165блимає і лунає
попереджувальний звуковий
сигнал:
Після вимикання і повторного
запуску двигуна швидкість
автомобіля буде обмежено до
20 км/год.
Якнайшвидше повністю
заправте бачок або залийте в
нього принаймні десять літрів
рідини AdBlue (відповідно до
витрат рідини AdBlue).
Попередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищить певне значення,
контрольний індикатор Õ
світитиметься разом із A 3 107.
Якнайшвидше зверніться на
станцію технічного
обслуговування.
Якщо проблему не буде усунуто,
перш ніж автомобіль проїде певну
відстань, Õ і A блиматимуть
протягом кількох секунд, а потім світитимуться постійно. Зниження
потужності двигуна.Коли несправність критична, Õ та
A блиматимуть постійно, а під час
наступного запуску двигуна
швидкість автомобіля буде
обмежено приблизно до 20 км/год.
Примітка
Ці обмеження зумовлені
вимогами законодавства.
Зверніться на станцію технічного
обслуговування по допомогу
якомога скоріше.Ступені попереджень:
попередження про надмірні викиди вихлопних газів 1. Світяться Y і A :
Несправність у системі.
Зверніться на станцію технічного обслуговування по
допомогу якомога скоріше.
2. При запуску двигуна Y і A
блимають, а потім світяться
постійно:
Несправність у системі, яка
призводить до зниження
потужності двигуна.Зверніться на станцію
технічного обслуговування по
допомогу якомога скоріше.
3. Y і A блимають:
Несправність у системі.
Після вимикання і повторного
запуску двигуна швидкість
автомобіля буде обмежено до
20 км/год.
Зверніться на станцію
технічного обслуговування по
допомогу якомога скоріше.
Увімкнення контрольних
індикаторів Y і A може
супроводжуватися
попереджувальним звуковим
сигналом.
Попереджувальні звукові сигнали
3 114.

166Керування автомобілем та експлуатаціяДоливання рідини AdBlueОбережно
Використовуйте лише рідину
AdBlue, яка відповідає
стандартам ЄС DIN 70 070 та ISO 22241-1.
Забороняється
використовувати присадки.
Забороняється розводити
AdBlue.
Це може призвести до
пошкодження системи
селективного каталітичного
відновлення.
Примітка
Система може не виявити, що
рідину AdBlue було долито, якщо
доливання виконувалося при
дуже низькій температурі. У
такому випадку слід поставити
автомобіль у місці з вищою
навколишньою температурою і
зачекати, поки рідина AdBlue не
набуде рідкого стану.
Примітка
Якщо запуск двигуна заблоковано
через низький рівень рідини
AdBlue, рекомендується
заправити бачок повністю або
заправити принаймні
десять літрів AdBlue (відповідно до витрат рідини AdBlue).
Уникайте заправляння малими
порціями (зокрема, менше ніж десяти літрів), інакше система
може не виявити доливання.
Примітка
Після відкручування захисної
кришки з горловини можуть
виходити випари аміаку.
Намагайтеся не вдихати цівипари, оскільки вони мають їдкий запах. У разі вдихання випарів
вони не завдають шкоди.
Автомобіль потрібно припаркувати
на рівній поверхні.
Горловина для заливання рідини
AdBlue розміщена під відкидним
люком заливної горловини, яка
знаходиться з правого боку
автомобіля.
Відкидний люк заливної горловини
можна відчинити лише за умови,
що автомобіль відімкнено та
відчинено праві дверцята.9 Небезпека
Автомобілі з системою стоп-
старт: Щоб запобігти
автоматичному запуску двигуна
системою, слід заглушити
двигун і вийняти ключ із замка
запалювання.
Об’єм бака 3 271.

Керування автомобілем та експлуатація167Заправна станція9Небезпека
Доливаючи рідину AdBlue,
дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправної станції.
1. Заглушіть двигун і вийміть ключ
із замка запалювання.
2. Відкрийте праву половину дверцят і потягніть відкидний
люк заливної горловини, щоб
його відкрити.
3. Зніміть синій захисний ковпачок
із заливної горловини,
відкрутивши його проти
годинникової стрілки.
4. Повністю вставте пістолет бензоколонки в заливну
горловину та ввімкніть його.
5. Заправивши паливний бак, встановіть захисний ковпачок
на місце та закрутіть його за
годинниковою стрілкою до
фіксації.
6. Закрийте відкидний люк заливної горловини та зачиніть
праві дверцята.
Каністра з рідиною AdBlue Примітка
Щоб запобігти переливанню
рідини AdBlue, користуйтеся лише
спеціальними каністрами з
AdBlue, призначеними для
доливання. Крім цього, випари з
бачка збираються в каністрі й не
виходять назовні.Примітка
Оскільки AdBlue має обмежений
термін придатності для
використання, перевіряйте дату
закінчення терміну придатності
перед доливанням рідини в бачок.
1. Заглушіть двигун і вийміть ключ
із замка запалювання.
2. Відкрийте праву половину дверцят і потягніть відкидний
люк заливної горловини, щоб
його відкрити.
3. Зніміть синій захисний ковпачок
із заливної горловини,
відкрутивши його проти
годинникової стрілки.

168Керування автомобілем та експлуатація4. Відкрийте каністру з рідиноюAdBlue.
5. Вставте один кінець шланга в каністру, а другий кінець
прикрутіть до заливної
горловини.
6. Підніміть каністру і дочекайтеся, поки вона
спорожніє або поки рідина не
перестане виливатися з
каністри. Ця процедура може
потребувати до п’яти хвилин.
7. Поставте каністру на землю, щоб спорожнити шланг.
Зачекайте 15 секунд.
8. Відкрутіть шланг від заливної горловини.
9. Встановіть захисний ковпачок на горловину і закрутіть його за
годинниковою стрілкою до
кінця.
10. Закрийте відкидний люк заливної горловини та зачинітьправі дверцята.
Примітка
Каністра з-під рідини AdBlue
підлягає утилізації відповідно до
екологічних норм. Шланг можнавикористовувати повторно, якщо
промити його чистою водою до
висихання залишків рідини AdBlue
в ньому.
Примітка
Щоб система змогла виявити
доливання рідини AdBlue, двигун
має попрацювати на холостому
ходу протягом принаймні
десяти секунд.
Якщо не виконати цю процедуру, система виявить доливання
рідини AdBlue лише через
20 хвилин руху.
Якщо доливання рідини AdBlue
буде успішно виявлено, зникнуть
попередження про її низький
рівень.
Якщо доливання рідини AdBlue не
було виявлено, після того як
двигун попрацював протягом
певного часу, зверніться по
допомогу на станцію технічного обслуговування.Відкидний люк заливної горловини
Дозволяється використовувати
лише оригінальні відкидні люки
заливної горловини. Заливна
горловина бачка для Adblue має
спеціальну кришку.
Несправність
Якщо система виявить
несправність у роботі, контрольний
індикатор Õ світитиметься разом із
A , а також лунатиме звуковий
сигнал попередження. Негайно
зверніться по допомогу на станцію
технічного обслуговування.
У деяких модифікаціях може також
відображатися відповідне
повідомлення в інформаційному
центрі водія 3 112.
