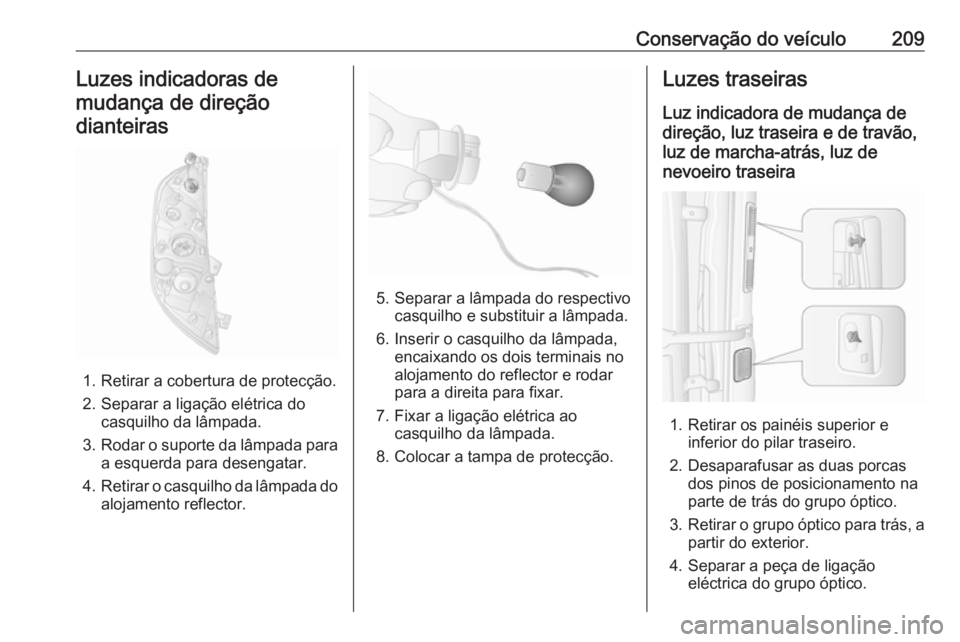

Page 211 of 271

Conservação do veículo209Luzes indicadoras demudança de direçãodianteiras
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o suporte da lâmpada para
a esquerda para desengatar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.
Luzes traseiras
Luz indicadora de mudança de direção, luz traseira e de travão,
luz de marcha-atrás, luz de
nevoeiro traseira
1. Retirar os painéis superior e inferior do pilar traseiro.
2. Desaparafusar as duas porcas dos pinos de posicionamento na
parte de trás do grupo óptico.
3. Retirar o grupo óptico para trás, a
partir do exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
Page 212 of 271

210Conservação do veículo

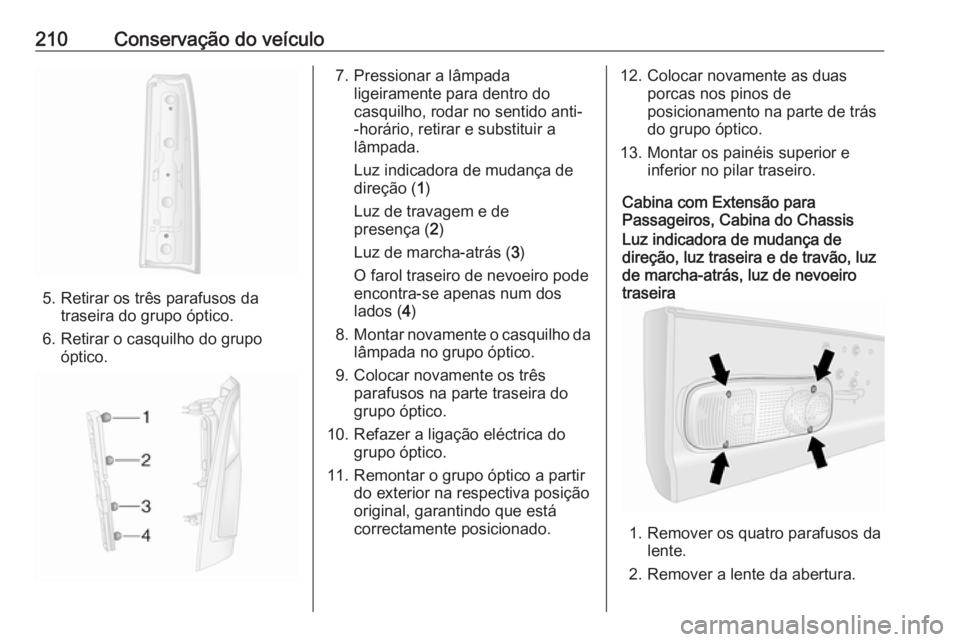

5. Retirar os três parafusos datraseira do grupo óptico.
6. Retirar o casquilho do grupo óptico.
7. Pressionar a lâmpada ligeiramente para dentro do
casquilho, rodar no sentido anti-
-horário, retirar e substituir a
lâmpada.
Luz indicadora de mudança de
direção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
8. Montar novamente o casquilho da
lâmpada no grupo óptico.
9. Colocar novamente os três parafusos na parte traseira do
grupo óptico.
10. Refazer a ligação eléctrica do grupo óptico.
11. Remontar o grupo óptico a partir do exterior na respectiva posição
original, garantindo que está
correctamente posicionado.12. Colocar novamente as duas porcas nos pinos deposicionamento na parte de trás
do grupo óptico.
13. Montar os painéis superior e inferior no pilar traseiro.
Cabina com Extensão para
Passageiros, Cabina do ChassisLuz indicadora de mudança de
direção, luz traseira e de travão, luz
de marcha-atrás, luz de nevoeiro
traseira
1. Remover os quatro parafusos da lente.
2. Remover a lente da abertura.

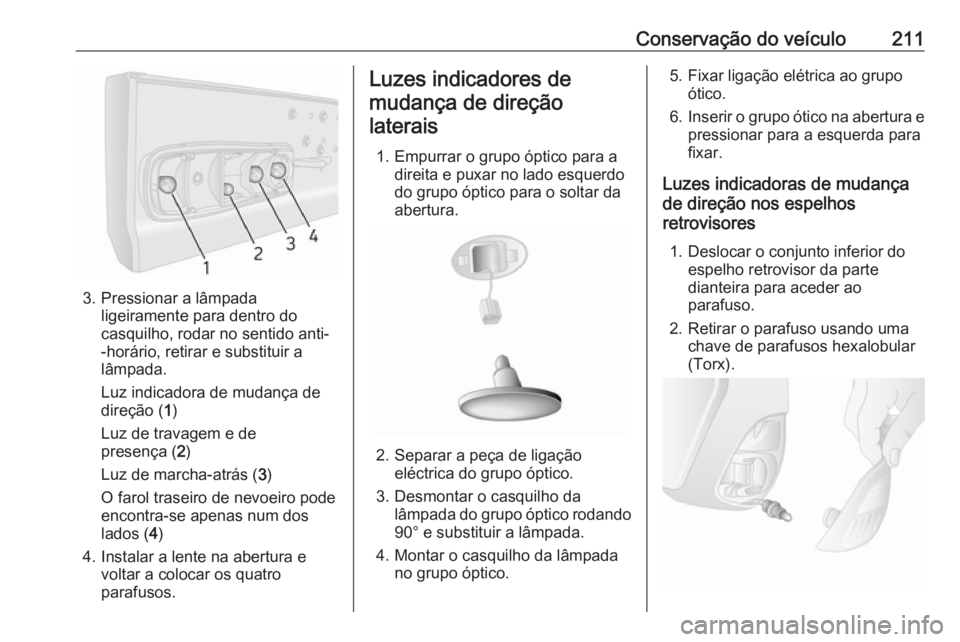

Page 213 of 271

Conservação do veículo211
3. Pressionar a lâmpadaligeiramente para dentro do
casquilho, rodar no sentido anti-
-horário, retirar e substituir a
lâmpada.
Luz indicadora de mudança de
direção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
4. Instalar a lente na abertura e voltar a colocar os quatro
parafusos.
Luzes indicadores de
mudança de direçãolaterais
1. Empurrar o grupo óptico para a direita e puxar no lado esquerdo
do grupo óptico para o soltar da
abertura.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar o casquilho da lâmpada do grupo óptico rodando
90° e substituir a lâmpada.
4. Montar o casquilho da lâmpada no grupo óptico.
5. Fixar ligação elétrica ao grupoótico.
6. Inserir o grupo ótico na abertura e
pressionar para a esquerda para
fixar.
Luzes indicadoras de mudança
de direção nos espelhos
retrovisores
1. Deslocar o conjunto inferior do espelho retrovisor da parte
dianteira para aceder ao
parafuso.
2. Retirar o parafuso usando uma chave de parafusos hexalobular
(Torx).

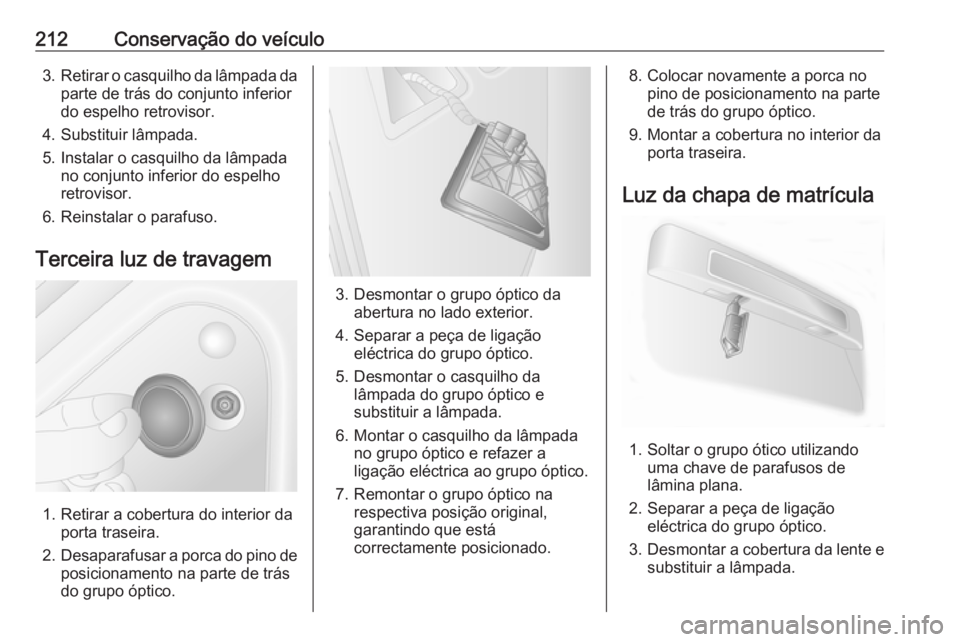

Page 214 of 271

212Conservação do veículo3.Retirar o casquilho da lâmpada da
parte de trás do conjunto inferior
do espelho retrovisor.
4. Substituir lâmpada.
5. Instalar o casquilho da lâmpada no conjunto inferior do espelho
retrovisor.
6. Reinstalar o parafuso.
Terceira luz de travagem
1. Retirar a cobertura do interior da porta traseira.
2. Desaparafusar a porca do pino de
posicionamento na parte de trás
do grupo óptico.
3. Desmontar o grupo óptico da abertura no lado exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Desmontar o casquilho da lâmpada do grupo óptico e
substituir a lâmpada.
6. Montar o casquilho da lâmpada no grupo óptico e refazer a
ligação eléctrica ao grupo óptico.
7. Remontar o grupo óptico na respectiva posição original,
garantindo que está
correctamente posicionado.
8. Colocar novamente a porca no pino de posicionamento na parte
de trás do grupo óptico.
9. Montar a cobertura no interior da porta traseira.
Luz da chapa de matrícula
1. Soltar o grupo ótico utilizando uma chave de parafusos de
lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.

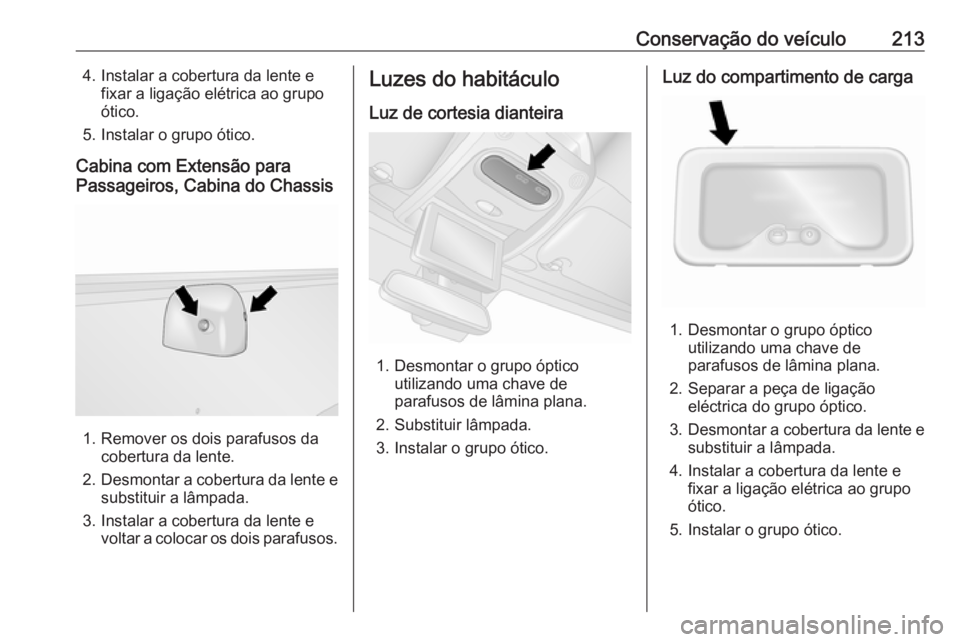

Page 215 of 271

Conservação do veículo2134. Instalar a cobertura da lente efixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.
Cabina com Extensão para
Passageiros, Cabina do Chassis
1. Remover os dois parafusos da cobertura da lente.
2. Desmontar a cobertura da lente e
substituir a lâmpada.
3. Instalar a cobertura da lente e voltar a colocar os dois parafusos.
Luzes do habitáculo
Luz de cortesia dianteira
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Substituir lâmpada.
3. Instalar o grupo ótico.
Luz do compartimento de carga
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
4. Instalar a cobertura da lente e fixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.

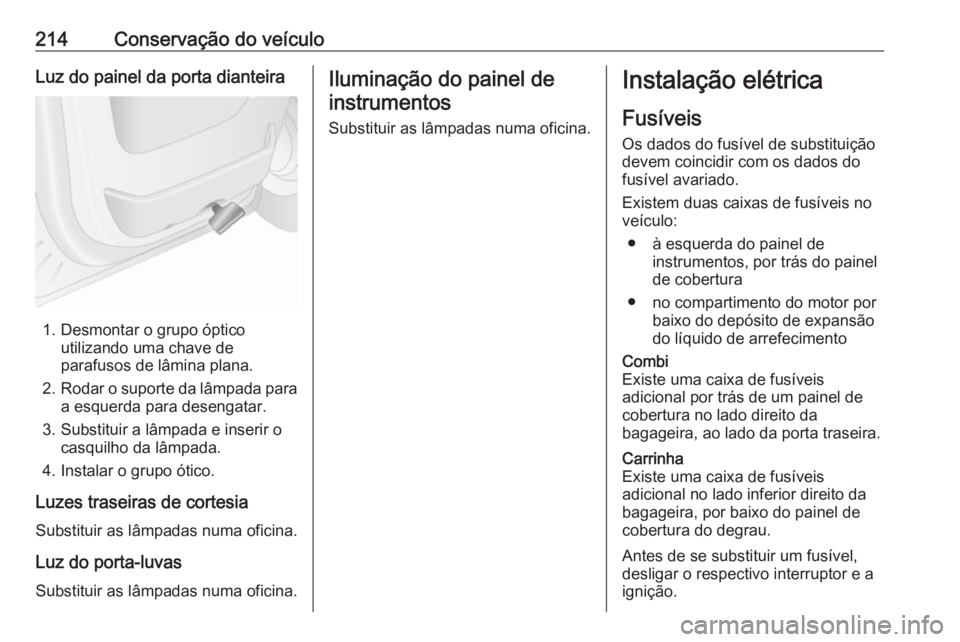

Page 216 of 271

214Conservação do veículoLuz do painel da porta dianteira
1. Desmontar o grupo ópticoutilizando uma chave de
parafusos de lâmina plana.
2. Rodar o suporte da lâmpada para
a esquerda para desengatar.
3. Substituir a lâmpada e inserir o casquilho da lâmpada.
4. Instalar o grupo ótico.
Luzes traseiras de cortesia
Substituir as lâmpadas numa oficina.
Luz do porta-luvas
Substituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● à esquerda do painel de instrumentos, por trás do painel
de cobertura
● no compartimento do motor por baixo do depósito de expansão
do líquido de arrefecimentoCombi
Existe uma caixa de fusíveis
adicional por trás de um painel de
cobertura no lado direito da
bagageira, ao lado da porta traseira.Carrinha
Existe uma caixa de fusíveis
adicional no lado inferior direito da
bagageira, por baixo do painel de
cobertura do degrau.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a
ignição.
Page 217 of 271

Conservação do veículo215

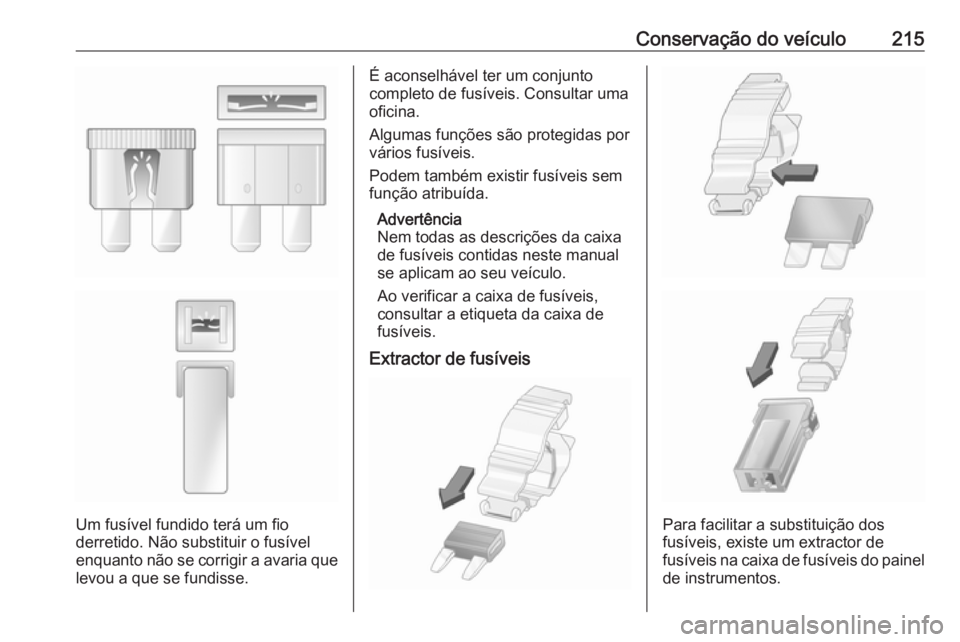

Um fusível fundido terá um fio
derretido. Não substituir o fusível
enquanto não se corrigir a avaria que
levou a que se fundisse.
É aconselhável ter um conjunto
completo de fusíveis. Consultar uma
oficina.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Advertência
Nem todas as descrições da caixa
de fusíveis contidas neste manual
se aplicam ao seu veículo.
Ao verificar a caixa de fusíveis,
consultar a etiqueta da caixa de
fusíveis.
Extractor de fusíveis
Para facilitar a substituição dos
fusíveis, existe um extractor de
fusíveis na caixa de fusíveis do painel de instrumentos.

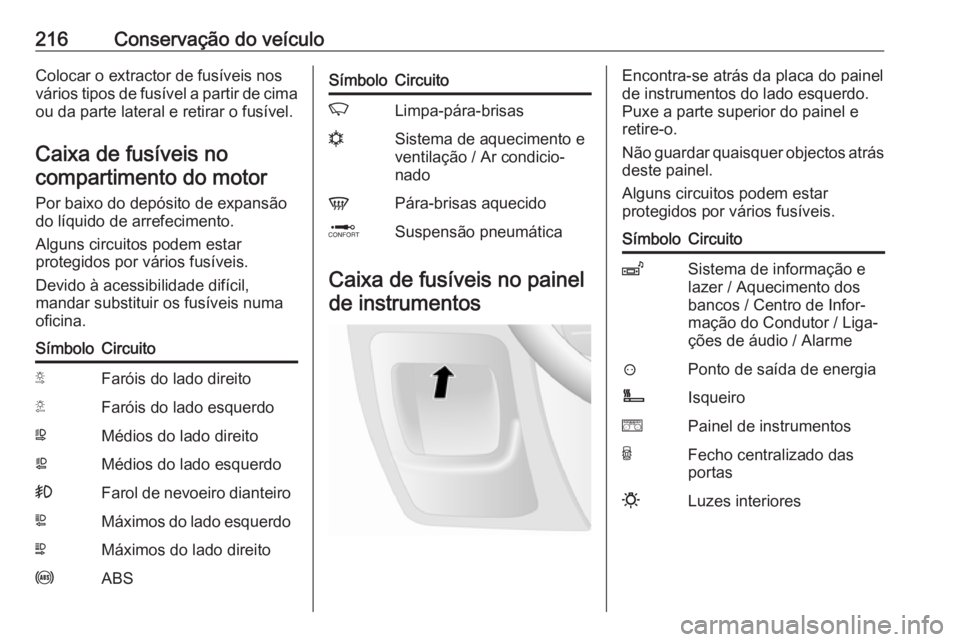

Page 218 of 271

216Conservação do veículoColocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis nocompartimento do motor
Por baixo do depósito de expansão
do líquido de arrefecimento.
Alguns circuitos podem estar
protegidos por vários fusíveis.
Devido à acessibilidade difícil,
mandar substituir os fusíveis numa
oficina.SímboloCircuitoSFaróis do lado direitoTFaróis do lado esquerdoWMédios do lado direitoaMédios do lado esquerdo>Farol de nevoeiro dianteiroLMáximos do lado esquerdoNMáximos do lado direitouABSSímboloCircuitoKLimpa-pára-brisasnSistema de aquecimento e ventilação / Ar condicio‐
nadoVPára-brisas aquecidoQSuspensão pneumática
Caixa de fusíveis no painel
de instrumentos
Encontra-se atrás da placa do painel
de instrumentos do lado esquerdo.
Puxe a parte superior do painel e
retire-o.
Não guardar quaisquer objectos atrás
deste painel.
Alguns circuitos podem estar
protegidos por vários fusíveis.SímboloCircuitoZSistema de informação e
lazer / Aquecimento dos
bancos / Centro de Infor‐
mação do Condutor / Liga‐
ções de áudio / Alarme?Ponto de saída de energiaÌIsqueiroePainel de instrumentosUFecho centralizado das
portas0Luzes interiores

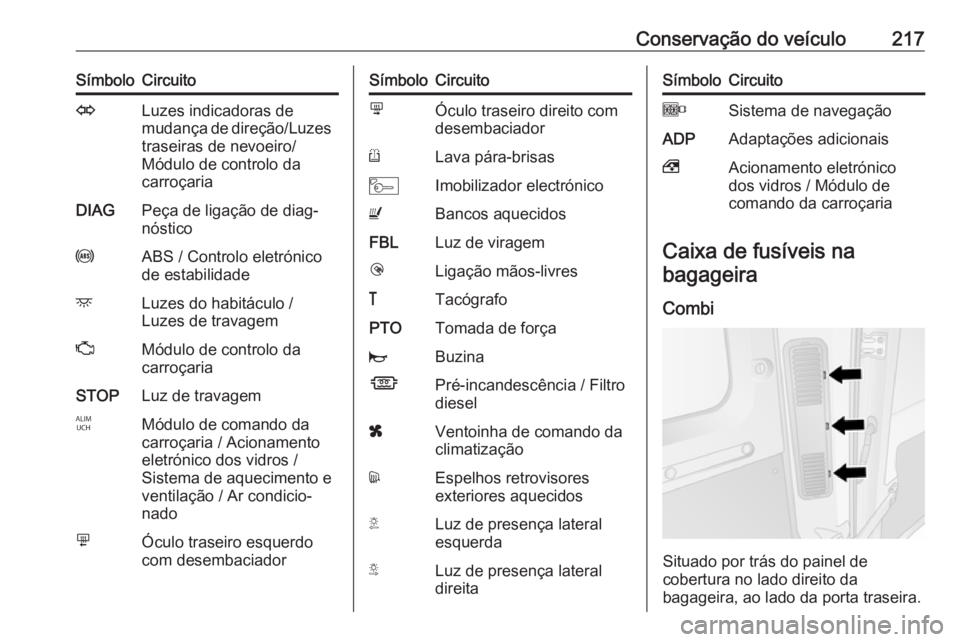

Page 219 of 271

Conservação do veículo217SímboloCircuitoOLuzes indicadoras de
mudança de direção/Luzes
traseiras de nevoeiro/
Módulo de controlo da
carroçariaDIAGPeça de ligação de diag‐
nósticouABS / Controlo eletrónico
de estabilidadedLuzes do habitáculo /
Luzes de travagemZMódulo de controlo da
carroçariaSTOPLuz de travagemIMódulo de comando da
carroçaria / Acionamento
eletrónico dos vidros /
Sistema de aquecimento e
ventilação / Ar condicio‐
nadomÓculo traseiro esquerdo
com desembaciadorSímboloCircuitonÓculo traseiro direito com
desembaciadorRLava pára-brisasMImobilizador electrónicoUBancos aquecidosFBLLuz de viragemlLigação mãos-livres&TacógrafoPTOTomada de forçajBuzinaÍPré-incandescência / Filtro
dieselxVentoinha de comando da
climatizaçãodEspelhos retrovisores
exteriores aquecidosTLuz de presença lateral
esquerdaSLuz de presença lateral
direitaSímboloCircuitoOSistema de navegaçãoADPAdaptações adicionais,Acionamento eletrónico
dos vidros / Módulo de
comando da carroçaria
Caixa de fusíveis na
bagageira
Combi
Situado por trás do painel de
cobertura no lado direito da
bagageira, ao lado da porta traseira.

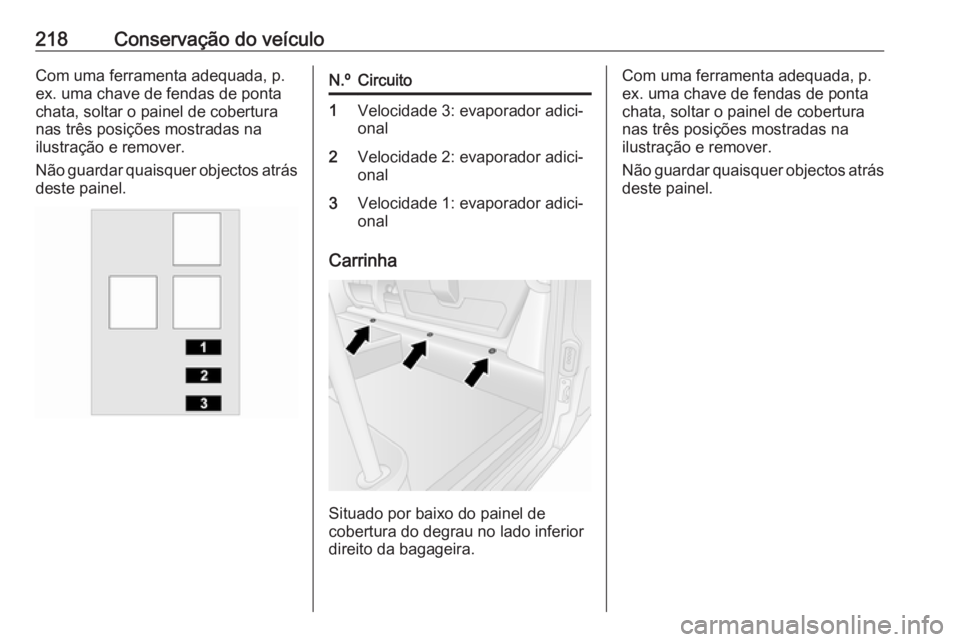

Page 220 of 271

218Conservação do veículoCom uma ferramenta adequada, p.
ex. uma chave de fendas de ponta
chata, soltar o painel de cobertura
nas três posições mostradas na
ilustração e remover.
Não guardar quaisquer objectos atrás deste painel.N.ºCircuito1Velocidade 3: evaporador adici‐
onal2Velocidade 2: evaporador adici‐
onal3Velocidade 1: evaporador adici‐
onal
Carrinha
Situado por baixo do painel de
cobertura do degrau no lado inferior
direito da bagageira.
Com uma ferramenta adequada, p.
ex. uma chave de fendas de ponta chata, soltar o painel de cobertura
nas três posições mostradas na
ilustração e remover.
Não guardar quaisquer objectos atrás
deste painel.
