Soins du véhicule199Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de
température.
L'utilisation de liquide de lave-
glace contenant de l'alcool isopro‐
pylique peut endommager les feux
extérieurs.

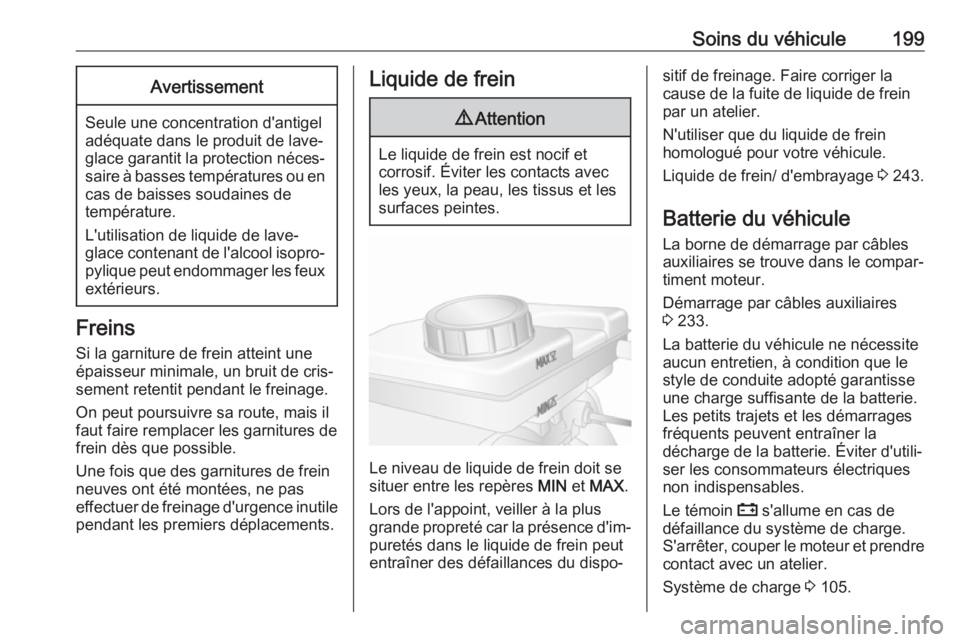

Freins
Si la garniture de frein atteint une
épaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Lors de l'appoint, veiller à la plus
grande propreté car la présence d'im‐
puretés dans le liquide de frein peut
entraîner des défaillances du dispo‐
sitif de freinage. Faire corriger la
cause de la fuite de liquide de frein
par un atelier.
N'utiliser que du liquide de frein
homologué pour votre véhicule.
Liquide de frein/ d'embrayage 3 243.
Batterie du véhicule
La borne de démarrage par câbles
auxiliaires se trouve dans le compar‐
timent moteur.
Démarrage par câbles auxiliaires
3 233.
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie. Éviter d'utili‐
ser les consommateurs électriques
non indispensables.
Le témoin p s'allume en cas de
défaillance du système de charge.
S'arrêter, couper le moteur et prendre contact avec un atelier.
Système de charge 3 105.

200Soins du véhicule

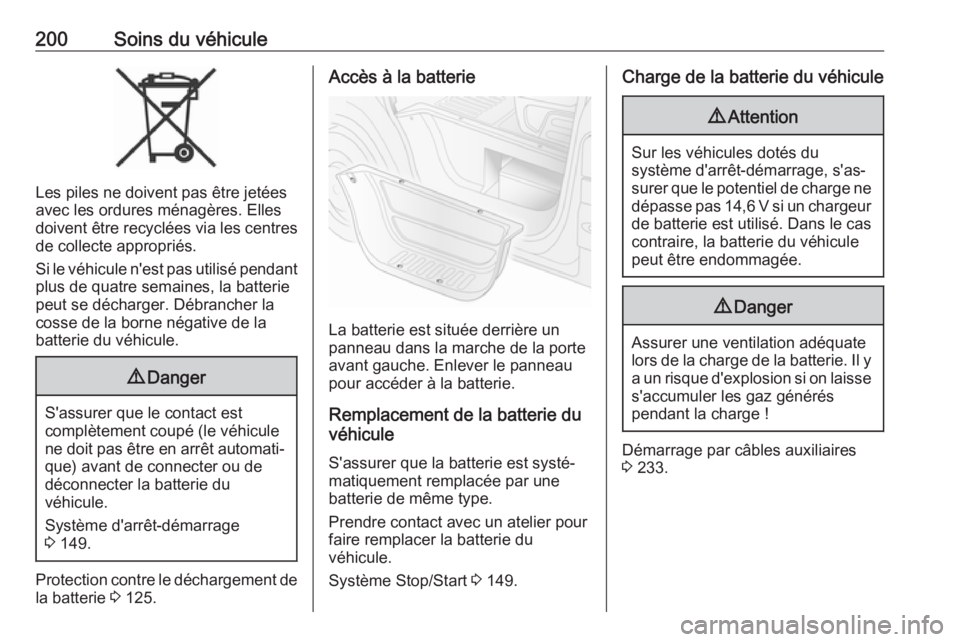

Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Si le véhicule n'est pas utilisé pendant
plus de quatre semaines, la batterie
peut se décharger. Débrancher la
cosse de la borne négative de la
batterie du véhicule.
9 Danger
S'assurer que le contact est
complètement coupé (le véhicule
ne doit pas être en arrêt automati‐ que) avant de connecter ou de
déconnecter la batterie du
véhicule.
Système d'arrêt-démarrage
3 149.
Protection contre le déchargement de
la batterie 3 125.
Accès à la batterie
La batterie est située derrière un
panneau dans la marche de la porte
avant gauche. Enlever le panneau
pour accéder à la batterie.
Remplacement de la batterie du
véhicule
S'assurer que la batterie est systé‐
matiquement remplacée par une
batterie de même type.
Prendre contact avec un atelier pour
faire remplacer la batterie du
véhicule.
Système Stop/Start 3 149.
Charge de la batterie du véhicule9 Attention
Sur les véhicules dotés du
système d'arrêt-démarrage, s'as‐
surer que le potentiel de charge ne
dépasse pas 14,6 V si un chargeur de batterie est utilisé. Dans le cas
contraire, la batterie du véhicule
peut être endommagée.
9 Danger
Assurer une ventilation adéquate
lors de la charge de la batterie. Il y
a un risque d'explosion si on laisse s'accumuler les gaz générés
pendant la charge !
Démarrage par câbles auxiliaires
3 233.

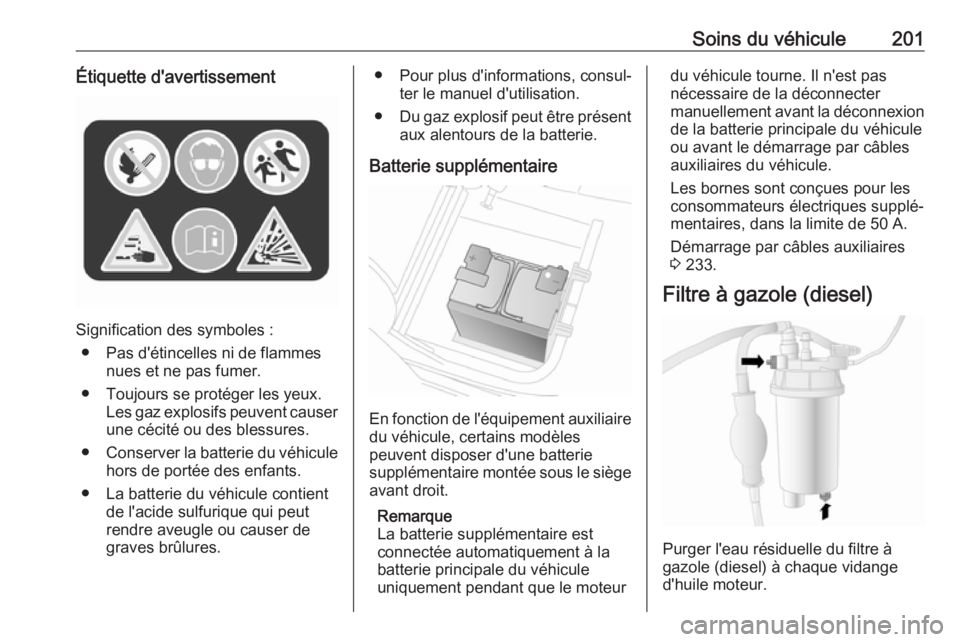

Soins du véhicule201Étiquette d'avertissement
Signification des symboles :● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie.
Batterie supplémentaire
En fonction de l'équipement auxiliaire du véhicule, certains modèles
peuvent disposer d'une batterie
supplémentaire montée sous le siège
avant droit.
Remarque
La batterie supplémentaire est
connectée automatiquement à la
batterie principale du véhicule
uniquement pendant que le moteur
du véhicule tourne. Il n'est pas
nécessaire de la déconnecter
manuellement avant la déconnexion de la batterie principale du véhicule
ou avant le démarrage par câbles
auxiliaires du véhicule.
Les bornes sont conçues pour les
consommateurs électriques supplé‐
mentaires, dans la limite de 50 A.
Démarrage par câbles auxiliaires
3 233.
Filtre à gazole (diesel)
Purger l'eau résiduelle du filtre à
gazole (diesel) à chaque vidange
d'huile moteur.

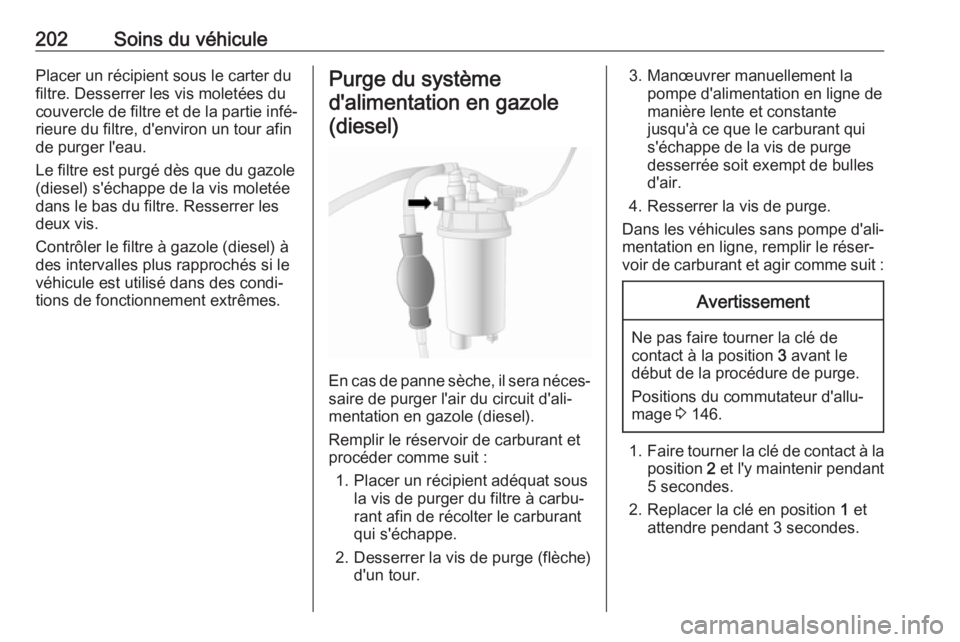

202Soins du véhiculePlacer un récipient sous le carter du
filtre. Desserrer les vis moletées du
couvercle de filtre et de la partie infé‐ rieure du filtre, d'environ un tour afin
de purger l'eau.
Le filtre est purgé dès que du gazole
(diesel) s'échappe de la vis moletée
dans le bas du filtre. Resserrer les
deux vis.
Contrôler le filtre à gazole (diesel) à
des intervalles plus rapprochés si le
véhicule est utilisé dans des condi‐
tions de fonctionnement extrêmes.Purge du système
d'alimentation en gazole(diesel)
En cas de panne sèche, il sera néces‐ saire de purger l'air du circuit d'ali‐
mentation en gazole (diesel).
Remplir le réservoir de carburant et
procéder comme suit :
1. Placer un récipient adéquat sous la vis de purger du filtre à carbu‐
rant afin de récolter le carburant
qui s'échappe.
2. Desserrer la vis de purge (flèche) d'un tour.
3. Manœuvrer manuellement lapompe d'alimentation en ligne de
manière lente et constante
jusqu'à ce que le carburant qui
s'échappe de la vis de purge
desserrée soit exempt de bulles
d'air.
4. Resserrer la vis de purge.
Dans les véhicules sans pompe d'ali‐
mentation en ligne, remplir le réser‐
voir de carburant et agir comme suit :Avertissement
Ne pas faire tourner la clé de contact à la position 3 avant le
début de la procédure de purge.
Positions du commutateur d'allu‐ mage 3 146.
1. Faire tourner la clé de contact à la
position 2 et l'y maintenir pendant
5 secondes.
2. Replacer la clé en position 1 et
attendre pendant 3 secondes.

Soins du véhicule2033. Répéter plusieurs fois les étapes1 et 2.
4. Faire tourner la clé à la position 3 puis la replacer à la position 0.
Si le moteur ne peut pas être démarré
après plusieurs tentatives de purge
d'air du système d'alimentation en
gazole (diesel), prendre contact avec
un atelier.

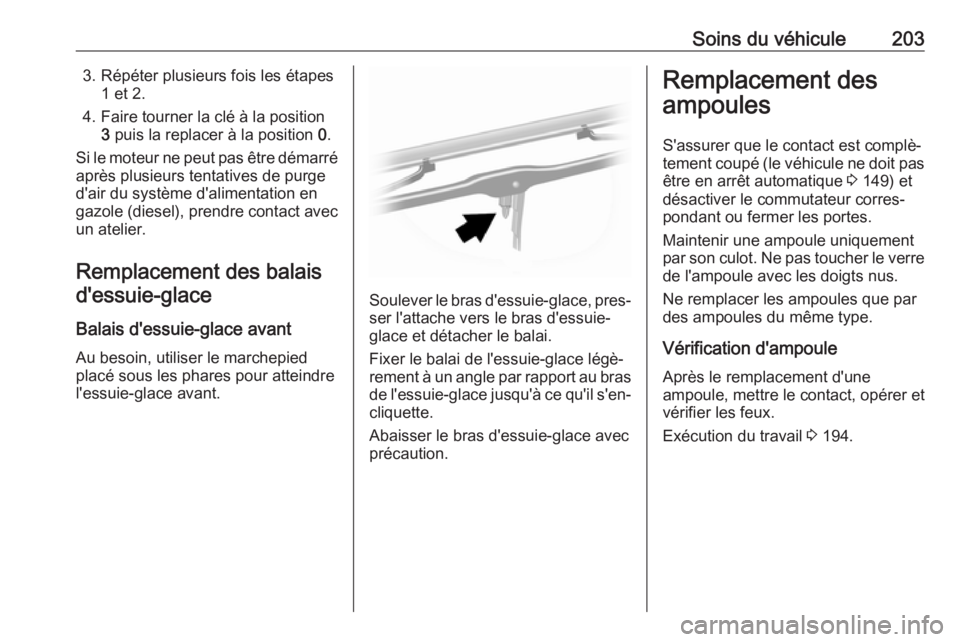

Remplacement des balaisd'essuie-glace
Balais d'essuie-glace avant
Au besoin, utiliser le marchepied
placé sous les phares pour atteindre
l'essuie-glace avant.
Soulever le bras d'essuie-glace, pres‐
ser l'attache vers le bras d'essuie-
glace et détacher le balai.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
S'assurer que le contact est complè‐
tement coupé (le véhicule ne doit pas
être en arrêt automatique 3 149) et
désactiver le commutateur corres‐ pondant ou fermer les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Vérification d'ampoule
Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.
Exécution du travail 3 194.

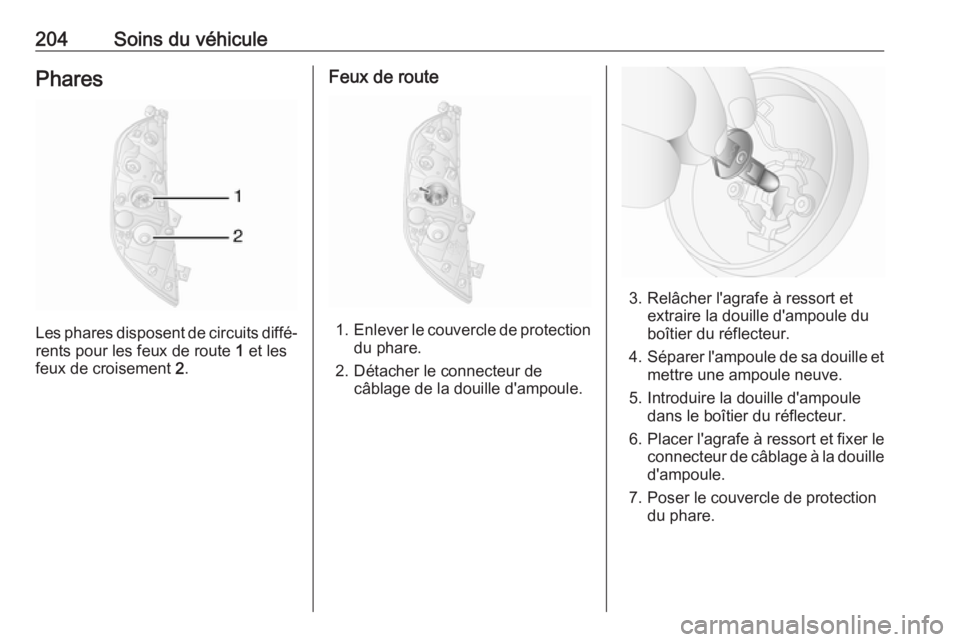

204Soins du véhiculePhares
Les phares disposent de circuits diffé‐rents pour les feux de route 1 et les
feux de croisement 2.
Feux de route
1. Enlever le couvercle de protection
du phare.
2. Détacher le connecteur de câblage de la douille d'ampoule.
3. Relâcher l'agrafe à ressort etextraire la douille d'ampoule du
boîtier du réflecteur.
4. Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
5. Introduire la douille d'ampoule dans le boîtier du réflecteur.
6. Placer l'agrafe à ressort et fixer le
connecteur de câblage à la douille
d'ampoule.
7. Poser le couvercle de protection du phare.

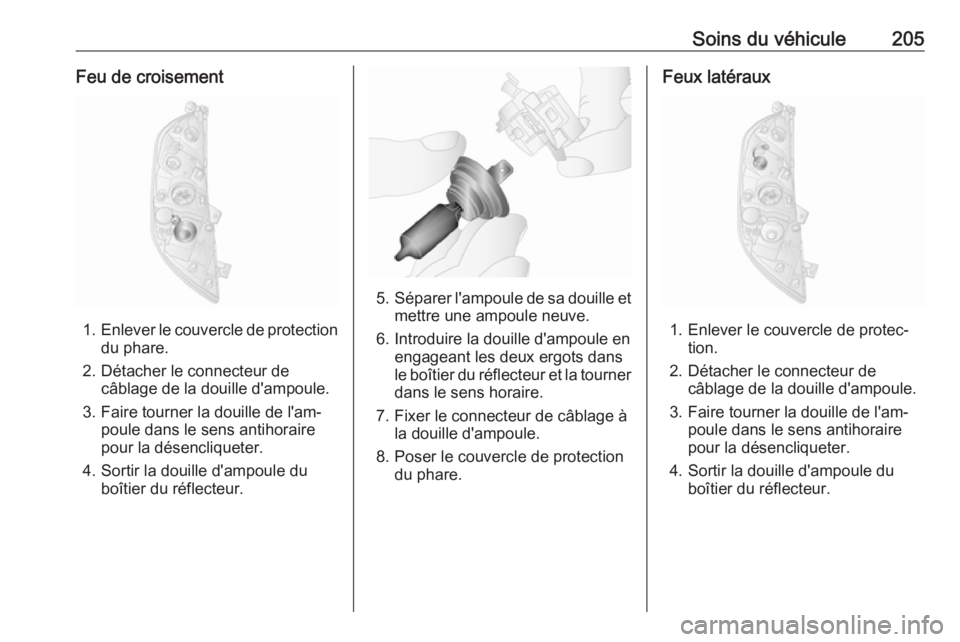

Soins du véhicule205Feu de croisement
1.Enlever le couvercle de protection
du phare.
2. Détacher le connecteur de câblage de la douille d'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boîtier du réflecteur.
5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Fixer le connecteur de câblage à la douille d'ampoule.
8. Poser le couvercle de protection du phare.
Feux latéraux
1. Enlever le couvercle de protec‐tion.
2. Détacher le connecteur de câblage de la douille d'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boîtier du réflecteur.

206Soins du véhicule

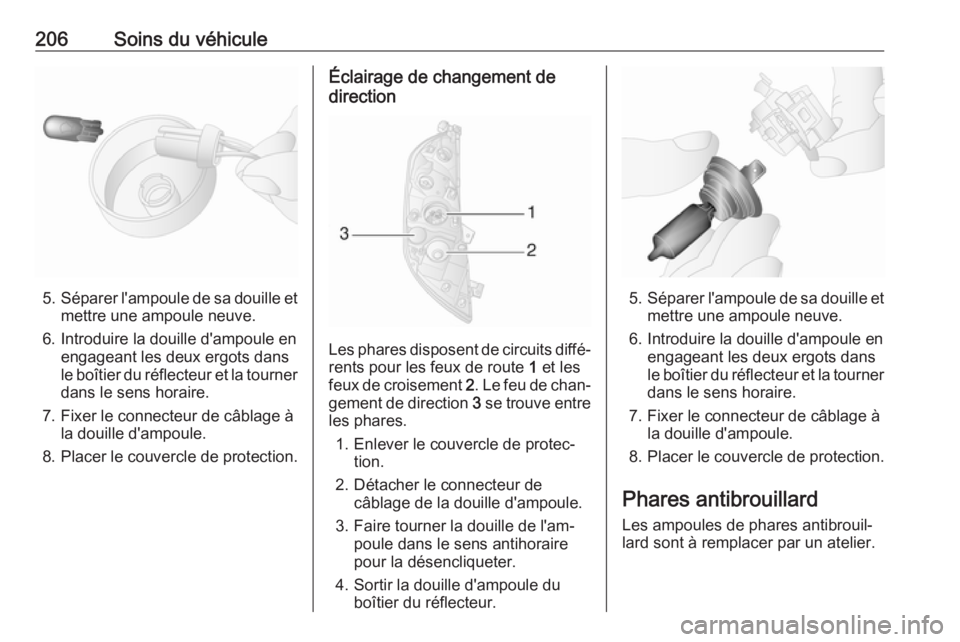

5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Fixer le connecteur de câblage à la douille d'ampoule.
8. Placer le couvercle de protection.
Éclairage de changement de
direction
Les phares disposent de circuits diffé‐ rents pour les feux de route 1 et les
feux de croisement 2. Le feu de chan‐
gement de direction 3 se trouve entre
les phares.
1. Enlever le couvercle de protec‐ tion.
2. Détacher le connecteur de câblage de la douille d'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boîtier du réflecteur.
5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Fixer le connecteur de câblage à la douille d'ampoule.
8. Placer le couvercle de protection.
Phares antibrouillard Les ampoules de phares antibrouil‐
lard sont à remplacer par un atelier.

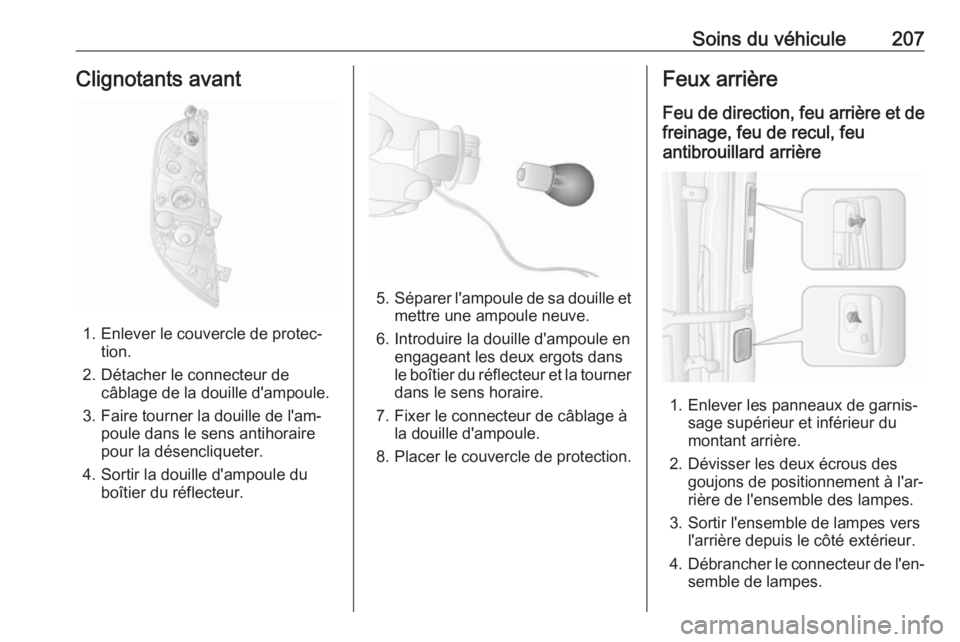

Soins du véhicule207Clignotants avant
1. Enlever le couvercle de protec‐tion.
2. Détacher le connecteur de câblage de la douille d'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boîtier du réflecteur.
5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Fixer le connecteur de câblage à la douille d'ampoule.
8. Placer le couvercle de protection.

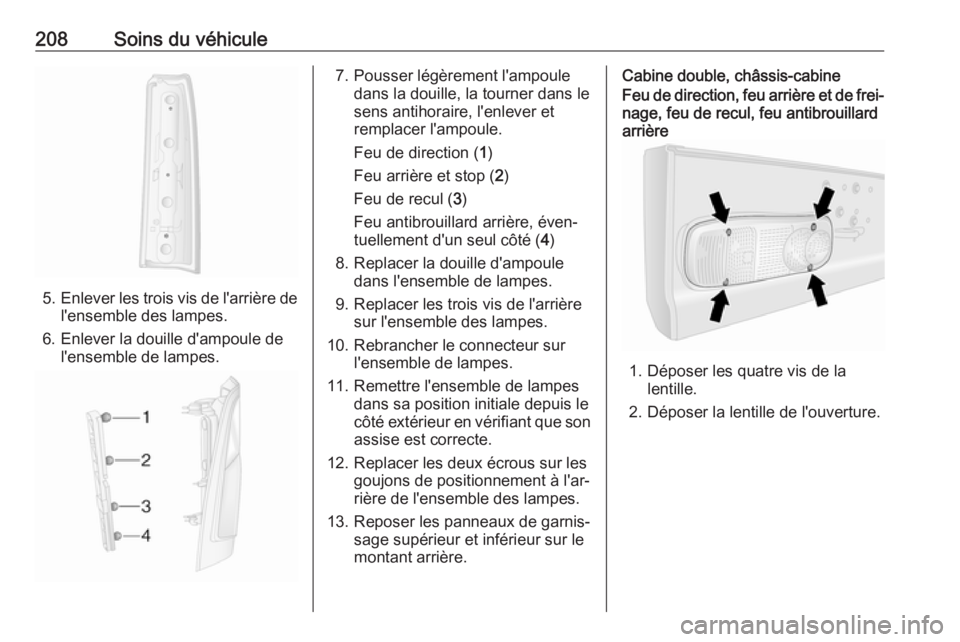

Feux arrière
Feu de direction, feu arrière et de
freinage, feu de recul, feu
antibrouillard arrière
1. Enlever les panneaux de garnis‐ sage supérieur et inférieur du
montant arrière.
2. Dévisser les deux écrous des goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
3. Sortir l'ensemble de lampes vers l'arrière depuis le côté extérieur.
4. Débrancher le connecteur de l'en‐
semble de lampes.

208Soins du véhicule
5.Enlever les trois vis de l'arrière de
l'ensemble des lampes.
6. Enlever la douille d'ampoule de l'ensemble de lampes.
7. Pousser légèrement l'ampouledans la douille, la tourner dans le
sens antihoraire, l'enlever et
remplacer l'ampoule.
Feu de direction ( 1)
Feu arrière et stop ( 2)
Feu de recul ( 3)
Feu antibrouillard arrière, éven‐ tuellement d'un seul côté ( 4)
8. Replacer la douille d'ampoule dans l'ensemble de lampes.
9. Replacer les trois vis de l'arrière sur l'ensemble des lampes.
10. Rebrancher le connecteur sur l'ensemble de lampes.
11. Remettre l'ensemble de lampes dans sa position initiale depuis le
côté extérieur en vérifiant que son
assise est correcte.
12. Replacer les deux écrous sur les goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
13. Reposer les panneaux de garnis‐ sage supérieur et inférieur sur le
montant arrière.Cabine double, châssis-cabineFeu de direction, feu arrière et de frei‐ nage, feu de recul, feu antibrouillard
arrière
1. Déposer les quatre vis de la lentille.
2. Déposer la lentille de l'ouverture.
