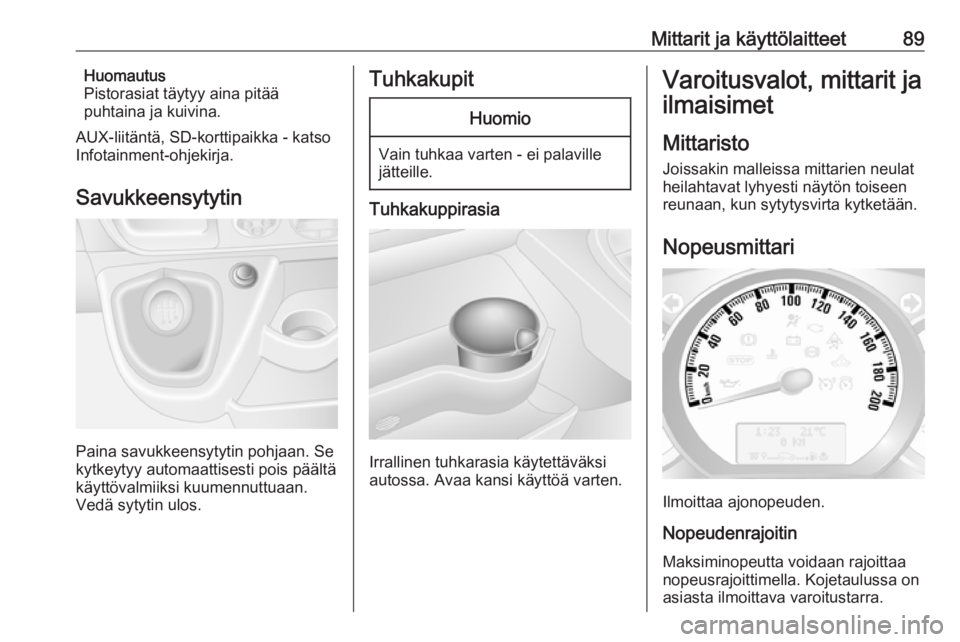

Mittarit ja käyttölaitteet89Huomautus
Pistorasiat täytyy aina pitää
puhtaina ja kuivina.
AUX-liitäntä, SD-korttipaikka - katso Infotainment-ohjekirja.
Savukkeensytytin
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia
Irrallinen tuhkarasia käytettäväksi
autossa. Avaa kansi käyttöä varten.
Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo
Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden. Nopeudenrajoitin
Maksiminopeutta voidaan rajoittaa nopeusrajoittimella. Kojetaulussa on
asiasta ilmoittava varoitustarra.

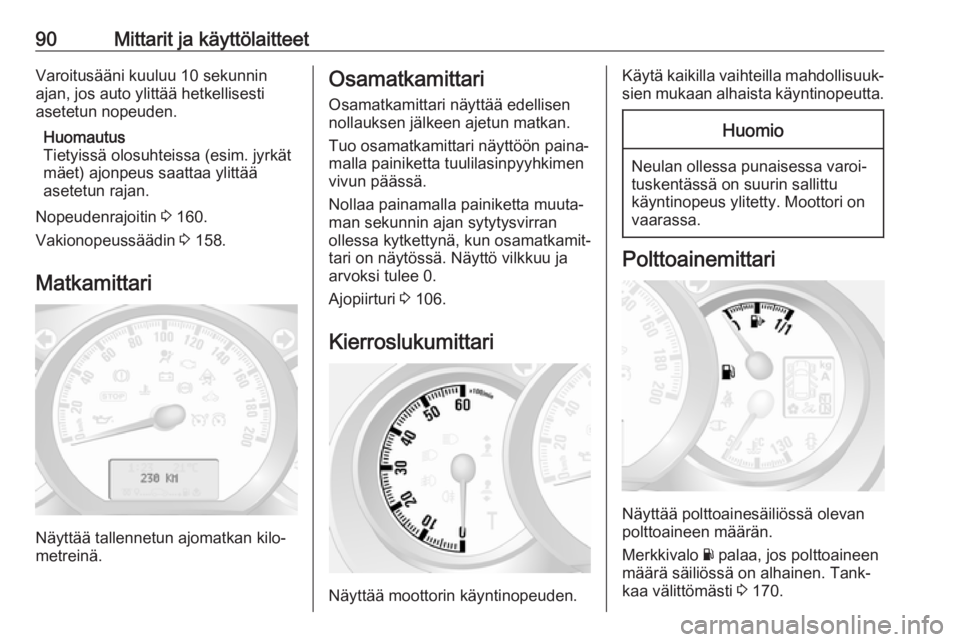

90Mittarit ja käyttölaitteetVaroitusääni kuuluu 10 sekunnin
ajan, jos auto ylittää hetkellisesti
asetetun nopeuden.
Huomautus
Tietyissä olosuhteissa (esim. jyrkät
mäet) ajonpeus saattaa ylittää
asetetun rajan.
Nopeudenrajoitin 3 160.
Vakionopeussäädin 3 158.
Matkamittari
Näyttää tallennetun ajomatkan kilo‐
metreinä.
Osamatkamittari
Osamatkamittari näyttää edellisen
nollauksen jälkeen ajetun matkan.
Tuo osamatkamittari näyttöön paina‐ malla painiketta tuulilasinpyyhkimenvivun päässä.
Nollaa painamalla painiketta muuta‐
man sekunnin ajan sytytysvirran
ollessa kytkettynä, kun osamatkamit‐
tari on näytössä. Näyttö vilkkuu ja
arvoksi tulee 0.
Ajopiirturi 3 106.
Kierroslukumittari
Näyttää moottorin käyntinopeuden.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoainesäiliössä olevan
polttoaineen määrän.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi 3 170.

Mittarit ja käyttölaitteet91Älä aja säiliötä tyhjäksi.
Dieselpolttoainejärjestelmä ilmaus
3 184.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.
AdBlue-mittari
AdBlue-mittari näyttää säiliössä
jäljellä olevan AdBlue-nesteen
määrän.
Merkkivalo ú 3 99 palaa, jos polt‐
toaineen määrä säiliössä on alhai‐
nen. Lisää AdBlue-nestettä mahdolli‐
simman pian moottorin käynnistymi‐
sen eston välttämiseksi.
AdBlue 3 142.
Moottorin jäähdytysnesteen lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue:moottori ei ole vielä
toimintalämpötilassakeskialue:normaali toimintaläm‐
pötilaoikea alue:lämpötila liian korkea
Merkkivalo W palaa, jos lämpötila on
liian korkea 3 97, 3 99.
Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐
tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Fysikaalisista syistä johtuen jäähdy‐
tysnesteen lämpömittari näyttää jääh‐ dytysnesteen lämpötilan vain, jos
jäähdytysnestettä on riittävästi.
Moottoriöljyn määrän valvonta
Moottoriöljyn määrän näyttö on oikea
vain, jos auto on pysäköity tasaiselle
alustalle ja moottori on kylmä.

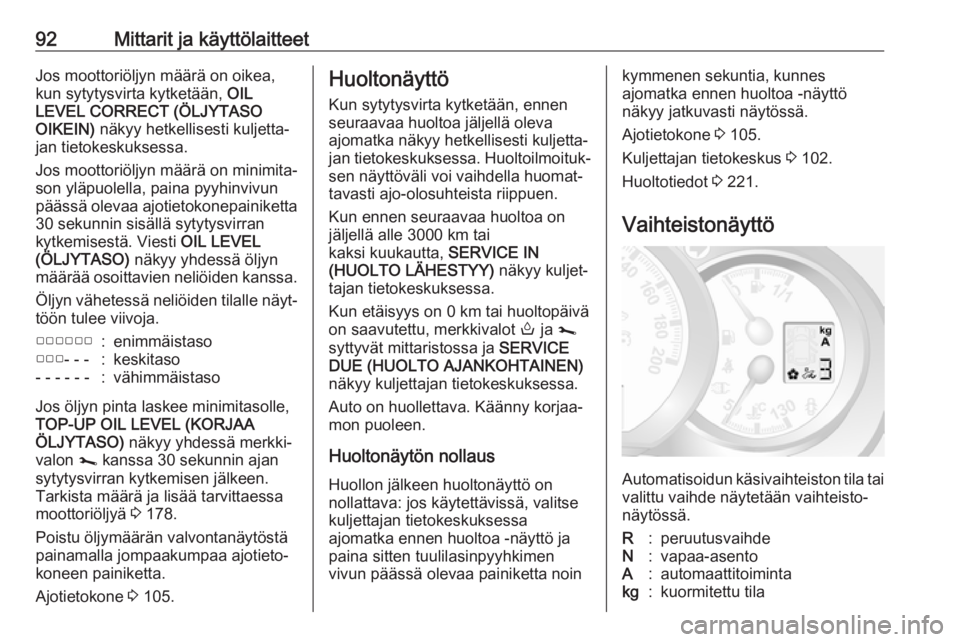

92Mittarit ja käyttölaitteetJos moottoriöljyn määrä on oikea,kun sytytysvirta kytketään, OIL
LEVEL CORRECT (ÖLJYTASO
OIKEIN) näkyy hetkellisesti kuljetta‐
jan tietokeskuksessa.
Jos moottoriöljyn määrä on minimita‐
son yläpuolella, paina pyyhinvivun
päässä olevaa ajotietokonepainiketta 30 sekunnin sisällä sytytysvirrankytkemisestä. Viesti OIL LEVEL
(ÖLJYTASO) näkyy yhdessä öljyn
määrää osoittavien neliöiden kanssa.
Öljyn vähetessä neliöiden tilalle näyt‐töön tulee viivoja.▢▢▢▢▢▢:enimmäistaso▢▢▢- - -:keskitaso- - - - - -:vähimmäistaso
Jos öljyn pinta laskee minimitasolle,
TOP-UP OIL LEVEL (KORJAA
ÖLJYTASO) näkyy yhdessä merkki‐
valon j kanssa 30 sekunnin ajan
sytytysvirran kytkemisen jälkeen.
Tarkista määrä ja lisää tarvittaessa
moottoriöljyä 3 178.
Poistu öljymäärän valvontanäytöstä
painamalla jompaakumpaa ajotieto‐
koneen painiketta.
Ajotietokone 3 105.
Huoltonäyttö
Kun sytytysvirta kytketään, ennen
seuraavaa huoltoa jäljellä oleva
ajomatka näkyy hetkellisesti kuljetta‐
jan tietokeskuksessa. Huoltoilmoituk‐
sen näyttöväli voi vaihdella huomat‐
tavasti ajo-olosuhteista riippuen.
Kun ennen seuraavaa huoltoa on
jäljellä alle 3000 km tai
kaksi kuukautta, SERVICE IN
(HUOLTO LÄHESTYY) näkyy kuljet‐
tajan tietokeskuksessa.
Kun etäisyys on 0 km tai huoltopäivä
on saavutettu, merkkivalot o ja j
syttyvät mittaristossa ja SERVICE
DUE (HUOLTO AJANKOHTAINEN)
näkyy kuljettajan tietokeskuksessa.
Auto on huollettava. Käänny korjaa‐
mon puoleen.
Huoltonäytön nollaus Huollon jälkeen huoltonäyttö on
nollattava: jos käytettävissä, valitse
kuljettajan tietokeskuksessa
ajomatka ennen huoltoa -näyttö ja
paina sitten tuulilasinpyyhkimen
vivun päässä olevaa painiketta noinkymmenen sekuntia, kunnes
ajomatka ennen huoltoa -näyttö
näkyy jatkuvasti näytössä.
Ajotietokone 3 105.
Kuljettajan tietokeskus 3 102.
Huoltotiedot 3 221.
Vaihteistonäyttö
Automatisoidun käsivaihteiston tila tai
valittu vaihde näytetään vaihteisto‐
näytössä.
R:peruutusvaihdeN:vapaa-asentoA:automaattitoimintakg:kuormitettu tila

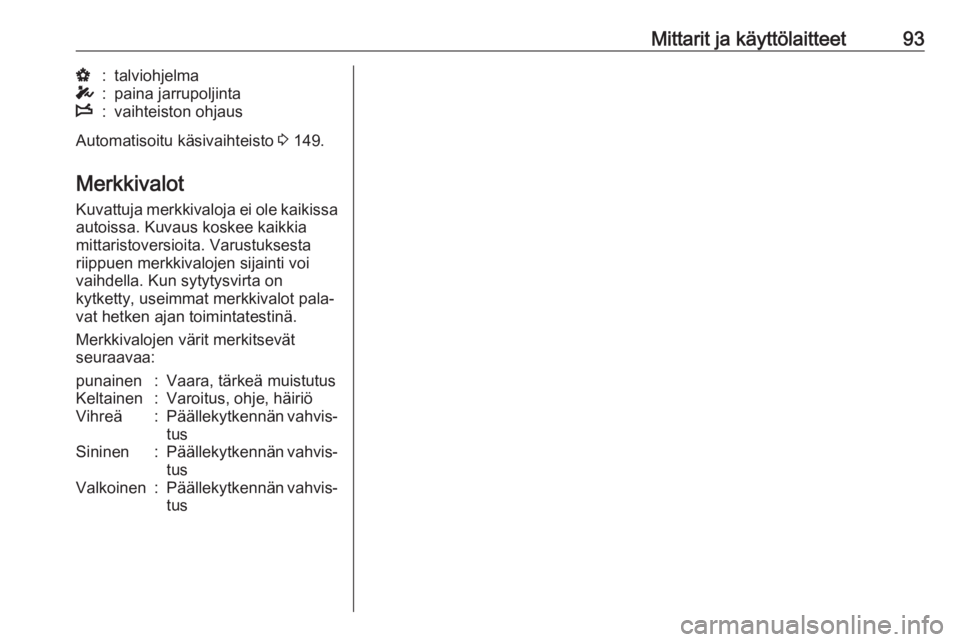

Mittarit ja käyttölaitteet93V:talviohjelmaT:paina jarrupoljintaW:vaihteiston ohjaus
Automatisoitu käsivaihteisto 3 149.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Varustuksesta
riippuen merkkivalojen sijainti voi vaihdella. Kun sytytysvirta on
kytketty, useimmat merkkivalot pala‐
vat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:
punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐ tusSininen:Päällekytkennän vahvis‐tusValkoinen:Päällekytkennän vahvis‐
tus

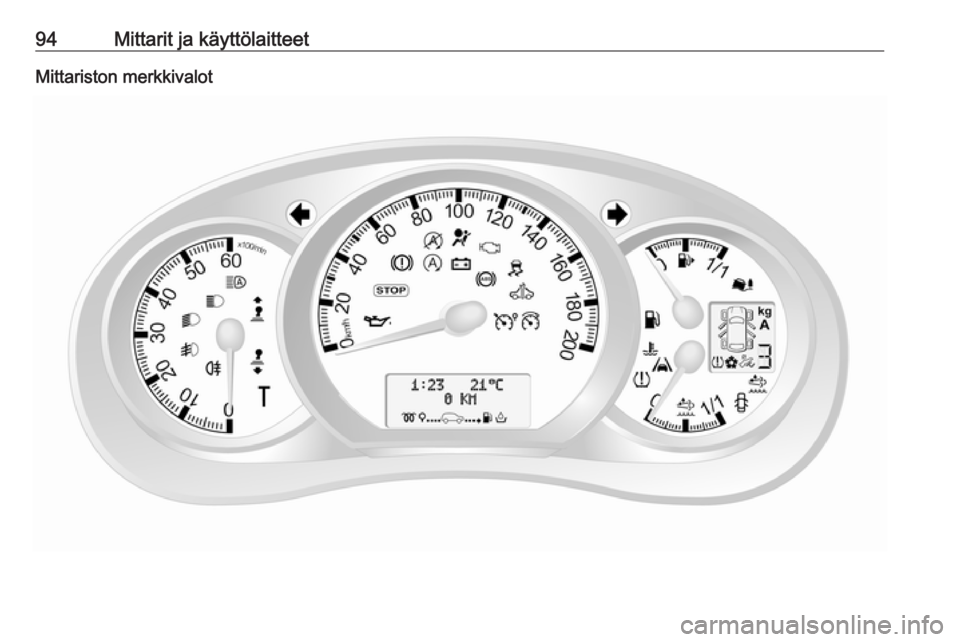

94Mittarit ja käyttölaitteetMittariston merkkivalot

Mittarit ja käyttölaitteet95Keskikonsolin merkkivalot
Kattokonsolin merkkivalot
YleiskuvausOSuuntavilkut 3 96XTurvavyömuistutin 3 96vTurvatyynyt ja turvavyönkiris‐
timet 3 96WTurvatyynyn poistaminen
käytöstä 3 96pLatausjärjestelmä 3 97ZToimintahäiriön merkkivalo
3 97jHuolla auto pian 3 97oHuoltonäyttö 3 97CSammuta moottori 3 97RJarrujärjestelmä 3 98uLukkiutumaton jarrujärjestelmä
(ABS) 3 98kjVaihteensiirto 3 98ìKaistavahti 3 98RElektroninen ajovakauden
hallintajärjestelmä 3 98ØElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 99WJäähdytysnesteen lämpötila
3 99!Esilämmitys 3 99úAdBlue 3 99wRengaspaineiden valvontajär‐
jestelmä 3 99IMoottorin öljynpaine 3 100kTyhjennä polttoainesuodatin
3 100YPolttoaine vähissä 3 100DAutomaattinen sammutus
(Stop-start-järjestelmä) 3 101\Automaattinen sammutus
estetty (Stop-start-järjestelmä)
3 1010Ulkovalot 3 1019Lähivalot 3 101CKaukovalot 3 101íKaukovaloapu 3 101>Sumuvalot 3 101øTakasumuvalo 3 101mVakionopeussäädin 3 101

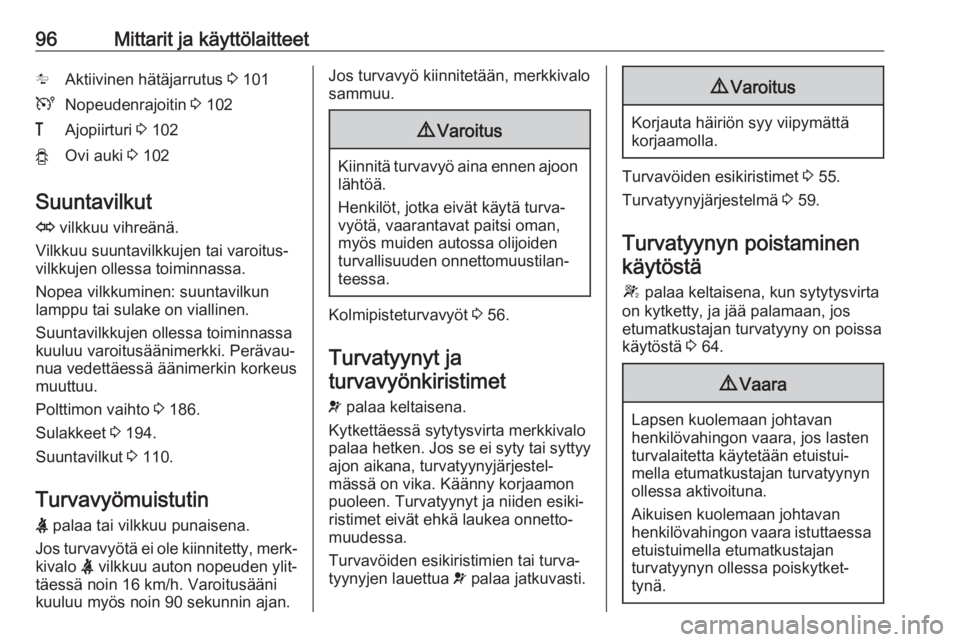

96Mittarit ja käyttölaitteetlAktiivinen hätäjarrutus 3 101UNopeudenrajoitin 3 102&Ajopiirturi 3 102yOvi auki 3 102
Suuntavilkut
O vilkkuu vihreänä.
Vilkkuu suuntavilkkujen tai varoitus‐
vilkkujen ollessa toiminnassa.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Suuntavilkkujen ollessa toiminnassa
kuuluu varoitusäänimerkki. Perävau‐
nua vedettäessä äänimerkin korkeus
muuttuu.
Polttimon vaihto 3 186.
Sulakkeet 3 194.
Suuntavilkut 3 110.
Turvavyömuistutin
X palaa tai vilkkuu punaisena.
Jos turvavyötä ei ole kiinnitetty, merk‐ kivalo X vilkkuu auton nopeuden ylit‐
täessä noin 16 km/h. Varoitusääni
kuuluu myös noin 90 sekunnin ajan.
Jos turvavyö kiinnitetään, merkkivalo
sammuu.9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Kolmipisteturvavyöt 3 56.
Turvatyynyt ja turvavyönkiristimet
v palaa keltaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa hetken. Jos se ei syty tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä on vika. Käänny korjaamon
puoleen. Turvatyynyt ja niiden esiki‐
ristimet eivät ehkä laukea onnetto‐
muudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.
9
Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet 3 55.
Turvatyynyjärjestelmä 3 59.
Turvatyynyn poistaminen käytöstä
W palaa keltaisena, kun sytytysvirta
on kytketty, ja jää palamaan, jos
etumatkustajan turvatyyny on poissa
käytöstä 3 64.
9 Vaara
Lapsen kuolemaan johtavan
henkilövahingon vaara, jos lasten
turvalaitetta käytetään etuistui‐
mella etumatkustajan turvatyynyn
ollessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan
turvatyynyn ollessa poiskytket‐
tynä.

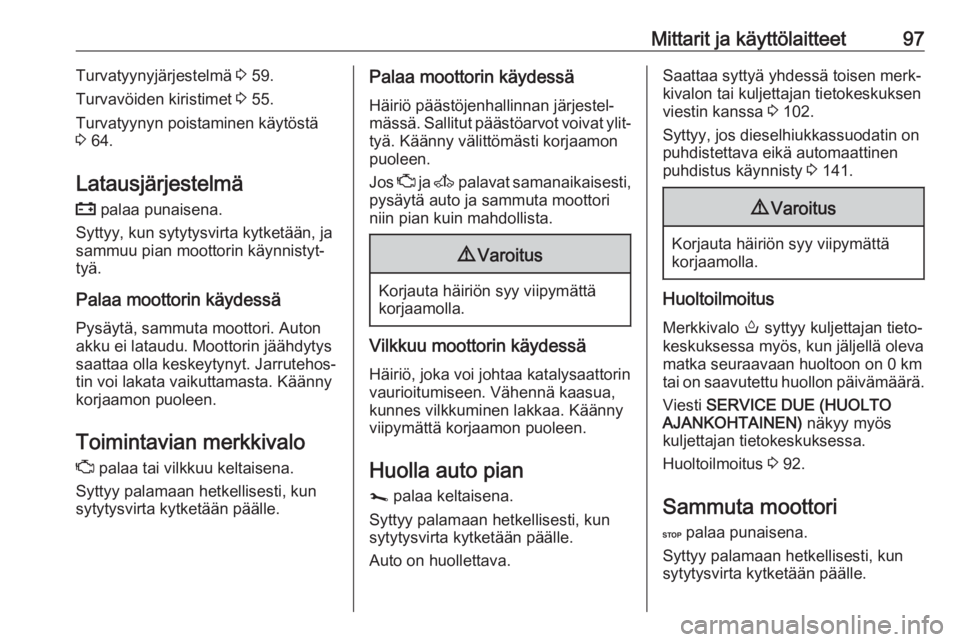

Mittarit ja käyttölaitteet97Turvatyynyjärjestelmä 3 59.
Turvavöiden kiristimet 3 55.
Turvatyynyn poistaminen käytöstä
3 64.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Jos Z ja A palavat samanaikaisesti,
pysäytä auto ja sammuta moottori
niin pian kuin mahdollista.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Vilkkuu moottorin käydessä
Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
viipymättä korjaamon puoleen.
Huolla auto pian j palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Auto on huollettava.
Saattaa syttyä yhdessä toisen merk‐
kivalon tai kuljettajan tietokeskuksen
viestin kanssa 3 102.
Syttyy, jos dieselhiukkassuodatin on
puhdistettava eikä automaattinen
puhdistus käynnisty 3 141.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Huoltoilmoitus
Merkkivalo o syttyy kuljettajan tieto‐
keskuksessa myös, kun jäljellä oleva
matka seuraavaan huoltoon on 0 km
tai on saavutettu huollon päivämäärä.
Viesti SERVICE DUE (HUOLTO
AJANKOHTAINEN) näkyy myös
kuljettajan tietokeskuksessa.
Huoltoilmoitus 3 92.
Sammuta moottori
C palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.

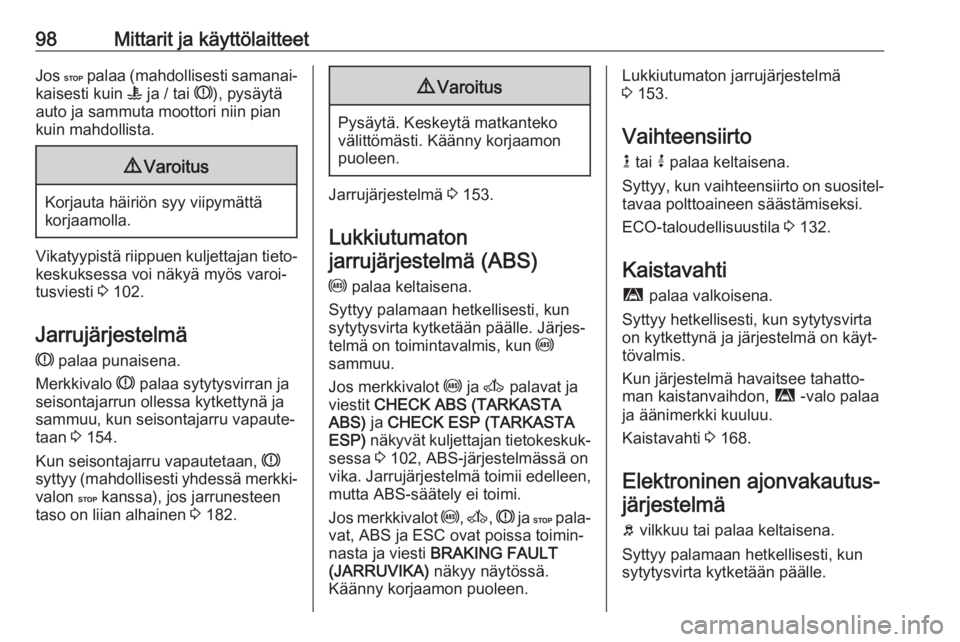

98Mittarit ja käyttölaitteetJos C palaa (mahdollisesti samanai‐
kaisesti kuin W ja / tai R), pysäytä
auto ja sammuta moottori niin pian kuin mahdollista.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Vikatyypistä riippuen kuljettajan tieto‐
keskuksessa voi näkyä myös varoi‐
tusviesti 3 102.
Jarrujärjestelmä R palaa punaisena.
Merkkivalo R palaa sytytysvirran ja
seisontajarrun ollessa kytkettynä ja sammuu, kun seisontajarru vapaute‐
taan 3 154.
Kun seisontajarru vapautetaan, R
syttyy (mahdollisesti yhdessä merkki‐
valon C kanssa), jos jarrunesteen
taso on liian alhainen 3 182.
9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Jarrujärjestelmä 3 153.
Lukkiutumaton jarrujärjestelmä (ABS)
u palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle. Järjes‐
telmä on toimintavalmis, kun u
sammuu.
Jos merkkivalot u ja A palavat ja
viestit CHECK ABS (TARKASTA
ABS) ja CHECK ESP (TARKASTA
ESP) näkyvät kuljettajan tietokeskuk‐
sessa 3 102, ABS-järjestelmässä on
vika. Jarrujärjestelmä toimii edelleen,
mutta ABS-säätely ei toimi.
Jos merkkivalot u, A , R ja C pala‐
vat, ABS ja ESC ovat poissa toimin‐
nasta ja viesti BRAKING FAULT
(JARRUVIKA) näkyy näytössä.
Käänny korjaamon puoleen.
Lukkiutumaton jarrujärjestelmä
3 153.
Vaihteensiirto
k tai j palaa keltaisena.
Syttyy, kun vaihteensiirto on suositel‐ tavaa polttoaineen säästämiseksi.
ECO-taloudellisuustila 3 132.
Kaistavahti ì palaa valkoisena.
Syttyy hetkellisesti, kun sytytysvirta
on kytkettynä ja järjestelmä on käyt‐
tövalmis.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, ì -valo palaa
ja äänimerkki kuuluu.
Kaistavahti 3 168.
Elektroninen ajonvakautus‐
järjestelmä
b vilkkuu tai palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
